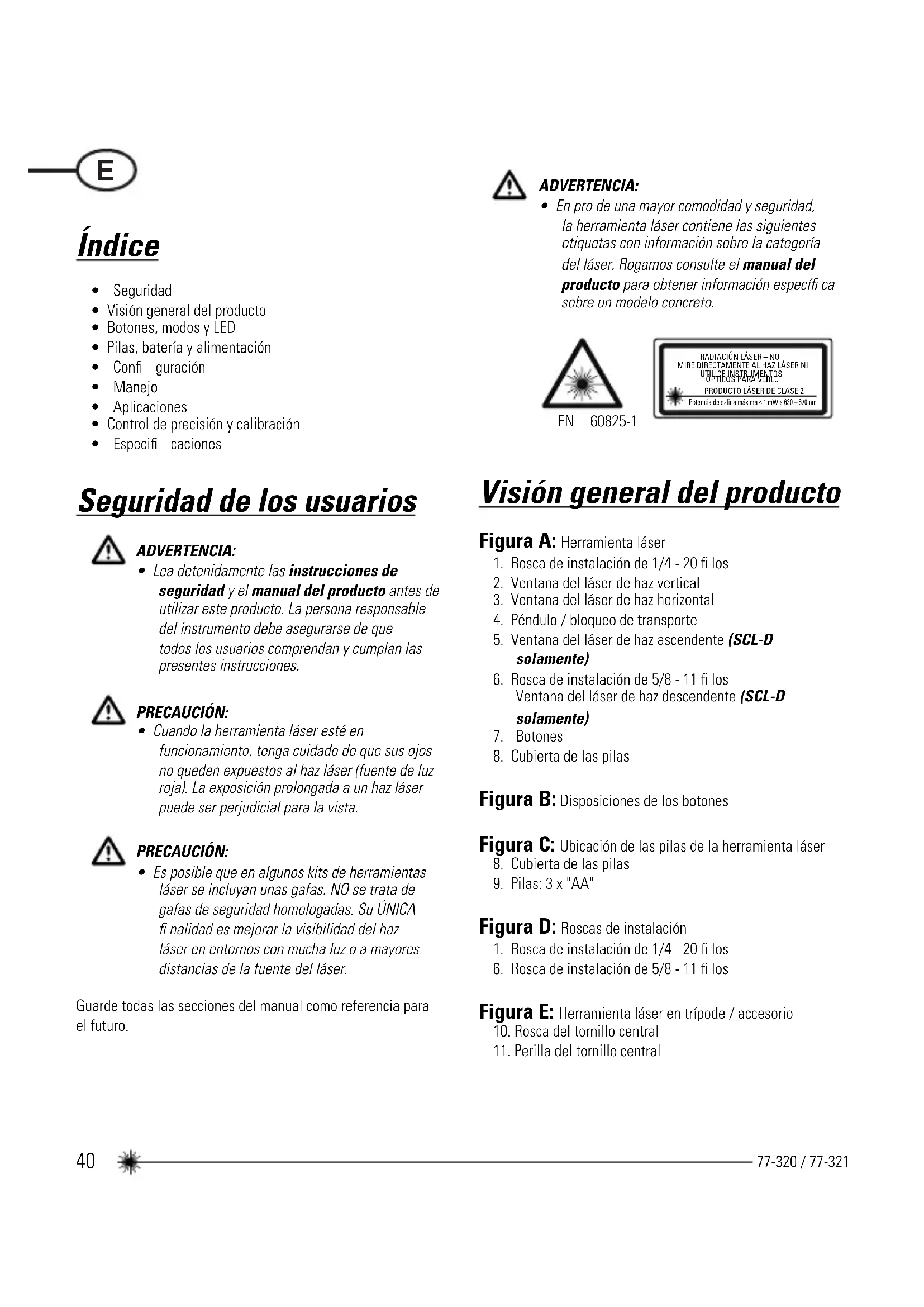

MANUAL DE USUARIO SCL STANLEY

• Seguridad
• Visión general del producto
• Botones, modos y LED
• Pilas, batería y alimentación
• Confi guración
• Manejo
• Aplicaciones
• Control de precisión y calibración
• Especifi caciones

Seguridad de los usuarios

ADVERTENCIA:

- Lea detenidamente las instrucciones de seguridad y el manual del producto antes de utilizar este producto. La persona responsable del instrumento debe asegurarse de que todos los usuarios comprendan y cumplan las presentes instrucciones.

PRECAUCIÓN:

- Cuando la herramienta láser esté en funcionamiento, tenga cuidado de que sus ojos no queden expuestos al haz láser (fuente de luz roja). La exposición prolongada a un haz láser puede ser perjudicial para la vista.

PRECAUCIÓN:

- Es posible que en algunos kits de herramientas láser se incluyan unas gafas. NO se trata de gafas de seguridad homologadas. Su ÚNICA fi nalidad es mejorar la visibilidad del haz láser en entornos con mucha luz o a mayores distancias de la fuente del láser.

Guarde todas las secciones del manual como referencia para el futuro.

ADVERTENCIA:

- En pro de una mayor comodidad y seguridad, la herramienta láser contiene las siguientes etiquetas con información sobre la categoría del láser. Rogamos consulte el manual del producto para obtener información específica ca sobre un modelo concreto.

EN 60825-1

RADIACIÓN LÁSER - NO MIRE DIRECTAMENTE AL HAZ LÁSER NI UTILICE INSTRUMENTOS OPTICOS PARA VERLO PRODUCTO LÁSER DE CLASE 2 * Potencia de salida máxima ≤ 1 mW a 630 - 670 nm

Visión general del producto

Figura A: Herramienta láser

1. Rosca de instalación de 1/4 - 20 fi los
2. Ventana del láser de haz vertical
3. Ventana del láser de haz horizontal
4. Péndulo / bloqueo de transporte
5. Ventana del láser de haz ascendente (SCL-D solamente)
6. Rosca de instalación de 5/8 - 11 fi los Ventana del láser de haz descendente (SCL-D solamente)
7. Botones
8. Cubierta de las pilas

Figura B: Disposiciones de los botones

Figura C: Ubicación de las pilas de la herramienta láser

1. Cubierta de las pilas
2. Pilas: 3 x "AA"

Figura D: Roscas de instalación

1. Rosca de instalación de 1/4 - 20 fi los
2. Rosca de instalación de 5/8 - 11 fi los

Figura E: Herramienta láser en trípode / accesorio

1. Rosca del tornillo central
2. Perilla del tornillo central

Figura F: Posiciones del péndulo / bloqueo de transporte

Figura G: Modos del láser

Figura H: Modo de pulso

Figura J: Modo manual

Figura K: Precisión del haz de nivel

Figura L: Precisión del haz horizontal

Figura M: Precisión del haz vertical

Figura N: Precisión de los haces ascendente y descendente

Botones, modos y LED

Botones (véase la fi gura®)

Botón de encendido / apagado / modo

Botón de activación / desactivación del modo de pulso

Modos (véase la fi gura ^G )

Modos disponibles (SCL)

• Línea horizontal
• Línea vertical
  • Línea horizontal y línea vertical (cruz)
• Todos los haces apagados

Modos disponibles (SCL-D)

• Línea horizontal
• Línea vertical
• Línea horizontal y línea vertical (cruz)
• Haz de punto ascendente y descendente
• Todo línea y punto
• Todos los haces apagados

LED (véase la fi gura®)

LED de alimentación: VERDE permanente

- Alimentación encendida

LED de alimentación: ROJO intermitente

- Poca batería

LED de alimentación: ROJO permanente

- Es necesario cargar la batería

LED del bloqueo: ROJO permanente

- Bloqueo del péndulo activado

• Autonivelación desactivada

LED del bloqueo: ROJO intermitente

- Fuera del rango de compensación

- Modo de pulso activado (Se puede utilizar con el detector)

Pilas, batería y alimentación

Instalación y extracción de las pilas

(Véase la fi gura©)

Herramienta láser

• Gire la herramienta láser boca abajo. Presione y deslice la tapa del compartimento de las pilas para abrirla.
• Coloque o extraiga las pilas. Coloque las pilas orientadas correctamente en la herramienta láser.
• Cierre y bloquee la tapa del compartimento de las pilas deslizándola hasta que quede correctamente cerrada.

ADVERTENCIA:

- Preste mucha atención a las marcas (+) y (-) de los retenedores de las pilas para asegurarse de que estén bien colocadas. Las pilas deben ser del mismo tipo y tener la misma capacidad. No mezcle pilas con un nivel de carga diferente.

Confi guración

Montaje en accesorios

Trípode / accesorio de montaje (véase la fi gura ^E )

• Coloque el trípode / accesorio en un lugar donde no sufra interferencias fácilmente y cerca del punto central del lugar que se quiera medir.
• Ajuste el trípode / accesorio según sea necesario. Ajuste las patas para asegurarse de que el cabezal del trípode / la base de montaje del accesorio esté en posición más o menos horizontal.
• Desmonte las patas de la herramienta láser para facilitar el montaje.
• Para instalar la herramienta láser en el trípode / accesorio, empuje el tornillo central hacia arriba y apriételo (pueden utilizarse accesorios con tornillo de rosca de 1/4 ó 5/8).

PRECAUCIÓN:

- No deje la herramienta láser sin vigilancia en un accesorio si el tornillo central no está apretado fi rmemente. Si lo hace, la herramienta láser podría caer y resultar dañada.

NOTA:

• Durante la colocación y la extracción de la herramienta láser de un accesorio, se recomienda aguantarla con la mano.
• Para colocarla encima del objetivo, apriete ligeramente el tornillo central, alinee la herramienta láser y luego apriete fi rmemente el tornillo.

Manejo

NOTA:

• En el apartado Descripciones de los LED se explican las indicaciones de funcionamiento de la herramienta.
• Antes de utilizar la herramienta láser, compruebe siempre su precisión.
• En el modo manual, la autonivelación se desactiva y no se garantiza que la precisión del haz esté nivelada.
• La herramienta láser indica cuándo se encuentra fuera del rango de compensación. Véase el apartado Descripciones de los LED. Vuelva a colocar la herramienta láser para que esté más o menos nivelada.
• Cuando no utilice la herramienta láser, asegúrese de que esté apagada y coloque el bloqueo del péndulo en la posición de bloqueo.

Alimentación

- Pulse para encender la herramienta láser. - Para apagar la herramienta láser, pulse repetidamente hasta seleccionar el modo de apagado o mantenga pulsado durante ≥ 3 segundos para apagar la herramienta láser desde cualquier modo.

Modo

- Pulse repetidamente para navegar por los modos disponibles.

Autonivelación / modo manual (Véanse las fi guras F y J)

• Para poder activar la autonivelación es necesario desbloquear el bloqueo del péndulo de la herramienta láser.
• La herramienta láser se puede utilizar con el bloqueo del péndulo bloqueado si es necesario colocar la herramienta láser en distintos ángulos para proyectar puntos o líneas rectas no nivelados.

Modo de pulso (véase la fi gura®)

- Cuando la herramienta láser esté encendida, pulse

para activar y desactivar el modo de pulso.

- El modo de pulso permite utilizar la herramienta con un detector de láser.

Aplicaciones

Plomada / transferencia de punto

• Con ayuda del haz láser vertical, establezca un plano vertical de referencia.
• Coloque el objeto u objetos hasta que se encuentren alineados con el plano vertical de referencia para garantizar la plomada del objeto u objetos.

(SCL-D solamente):

• Establezca 2 puntos de referencia que necesite aplomar.
• Alinee el haz láser descendente o el haz láser ascendente en un punto de referencia defi nido.
• El haz o haces láser contrario(s) proyectarán un punto de plomada.
• Coloque el objeto hasta que el haz láser se alinee con el segundo punto de referencia cuya plomada necesite calcular con el punto de referencia fi jado.

Nivel / transferencia de punto

• Con ayuda del haz láser horizontal, establezca un plano horizontal de referencia.
• Coloque el objeto u objetos hasta que se encuentren alineados con el plano horizontal de referencia para garantizar el nivel del objeto u objetos.

Escuadra

• Con ayuda de los haces láser vertical y horizontal, defi na un punto donde se crucen los 2 haces.
• Coloque el objeto u objetos hasta que se encuentren alineados con los haces láser vertical y horizontal para garantizar que los objetos queden cuadrados.

Modo de pulso (véase la fi gura ^H )

- El modo de pulso de la herramienta láser permite utilizarla con detectores de láser opcionales.

Modo manual (véanse las figuras F y J)

- Desactiva la función de autonivelación y permite que la unidad láser proyecte un haz láser rígido en cualquier dirección.

Control de precisión y calibración

NOTA:

• Las herramientas láser se sellan y calibran en fábrica de acuerdo con las precisiones especificadas.
• Se recomienda revisar la calibración antes de utilizar la herramienta por primera vez y, a partir de ahí, de manera periódica.
• Revise la herramienta láser de forma regular para mantenerla precisa, especialmente para obtener trazados exactos.
• Antes de comprobar la precisión es necesario que el bloqueo de transporte esté desbloqueado para que la herramienta pueda autonivelarse.

Precisión del haz de nivel

(Véase la fi guraK)

• _1 Coloque la herramienta láser tal como se muestra con el láser encendido. Marque el punto P_1 en la intersección.
• _2 Gire la herramienta láser 180° y marque el punto P _2 en la intersección.
• ^K_3 Acerque la herramienta láser a la pared y marque el punto P_3 en la intersección.
• K_4 Gire la herramienta láser 180° y marque el punto P_4 en la intersección.
• _5 Mida la distancia vertical entre P_1 y P_3 para obtener D_3 y la distancia vertical entre P_2 y P_4 para obtener D_4 .
• Calcule la distancia máxima de desviación y compárela con la diferencia de D_3 y D_4 , tal como se muestra en la ecuación.
• Si la suma no es inferior o igual a la distancia máxima de desviación calculada, la herramienta se deberá devolver al distribuidor Stanley para que sea calibrada.

Distancia máxima de desviación:

$$ \begin{array}{l} = 0, 2 \frac {m m}{m} \times (D _ {1} m - (2 \times D _ {2} m)) \ = 0, 0 0 2 4 \frac {i n}{f t} x (D _ {1} f t - (2 x D _ {2} f t)) \ \end{array} $$

Comparar: (véase la fi gura ^K_5 )

$$ D _ {3} - D _ {4} \leq \pm \text { máximo } $$

Ejemplo:

• D_1 = 10m, D_2 = 0.5m
  • D_3 = 0.4 mm
  • D_4 = -0.6 mm
• 0,2 mm /m x (10 m - (2 x 0,5 m) = 1,8 mm (distancia máxima de desviación)
  • (0,4 mm) - (-0,6 mm) = 1,0 mm
• 1,0 mm ≤ 1,8 mm (VERDADERO, la herramienta está calibrada)

Precisión del haz horizontal

(Véase la fi guraL)

• Coloque la herramienta láser tal como se muestra con el láser encendido. Oriente el haz vertical en dirección a la primera esquina o a un punto de referencia defi nido. Mida la mitad de la distancia D_1 y marque el punto P_1 .
• Gire la herramienta láser y alinee el haz láser vertical frontal con el punto P 1 . Marque el punto P 2 donde los haces láser horizontal y vertical se crucen.
• Gire la herramienta láser y oriente el haz vertical en dirección a la segunda esquina o punto de referencia defi nido. Marque el punto P_3 de manera que quede alineado verticalmente con los puntos P_1 y P_2 .
• ^L_4 Mida la distancia vertical D_2 entre el punto más alto y el más bajo.
• Calcule la distancia máxima de desviación y compárela con D2.
• Si _2 Dho es inferior o igual a la distancia máxima de desviación calculada, la herramienta se deberá devolver al distribuidor Stanley para que sea calibrada.

Distancia máxima de desviación:

Máximo	= 0,2 mm/m × D, m
	= 0,0024 in/ft × D, ft

Comparar: (véase la fi gura ^L_4 )

$$ D _ {2} \leq m a x i m o $$

Ejemplo:

• D_1 = 5 m, D_2 = 0,65 mm
- 0,2 mm / m x 5 m = 1,0 mm (distancia máxima de desviación)
- 0,65 mm ≤ 1,0 mm (VERDADERO, la herramienta está calibrada)

Precisión del haz vertical

(Véase la fi gura ^M )

• Mida la altura de un marco de puerta o punto de referencia para obtener la distancia D. Coloque la herramienta láser tal como se muestra con el láser encendido. Dirija el haz vertical al marco de la puerta o punto de referencia. Marque los puntos P 1 , P 2 y P _3 tal como se muestra.
• M₂ Desplace la herramienta láser al lado opuesto del marco de la puerta o punto de referencia y alinee el mismo haz vertical con P₂ y P₃.
• M3 Mida las distancias horizontales entre P _1 y el haz vertical desde la 2 ^a ubicación.
• Calcule la distancia máxima de desviación y compárela con D_x .
• Si _2 Dno es inferior o igual a la distancia máxima de desviación calculada, la herramienta se deberá devolver al distribuidor Stanley para que sea calibrada.

Distancia máxima de desviación:

$$ \begin{array}{l} = 0. 4 \frac {m m}{m} \times D _ {1} m \ = 0, 0 0 4 8 \frac {i n}{f t} \times D _ {1} f t \ \end{array} $$

Máximo

Comparar: (véase la fi gura ^M_3 )

$$ D _ {2} \leq m a x i m o $$

Ejemplo:

• D_1 = 2m, D_2 = 0,3mm
• 0,4 mm x 2 m = 0,8 mm (distancia máxima de desviación)
• 0,3 mm ≤ 0,8 mm (VERDADERO, la herramienta está calibrada)

Precisión de los haces ascendente y descendente

(SCL-D solamente / véase la fi gura®)

• Coloque la unidad láser tal como se muestra con el láser encendido. Mida las distancias D_1 y D_2 . Marque los puntos P_1 y P_2 .
• ^N_2 Gire la unidad láser 180° manteniendo las mismas distancias para D 1 y D 2 . Alinee el haz láser descendente con el punto P 2 . Marque el punto P 3 .
  • Mida la distancia D_3 entre los puntos P_3 y P_1 .
• Calcule la distancia máxima de desviación y compárela con D_x
• Si _3 Dno es inferior o igual a la distancia máxima de desviación calculada, la herramienta se deberá devolver al distribuidor Stanley para que sea calibrada.

Distancia máxima de desviación:

$$ \begin{array}{l} = \left(D _ {1} m \times 0. 4 \frac {m m}{m}\right) + \left(D _ {2} m \times 0. 8 \frac {m m}{m}\right) \ = \left(D _ {1} f t \times 0, 0 0 4 8 \frac {i n}{f t}\right) + \left(D _ {2} f t \times 0, 0 0 9 6 \frac {i n}{f t}\right) \ \end{array} $$

Comparar: (véase la fi gura ^N_3 )

$$ D _ {3} \leq m a x i m o $$

Ejemplo:

• D_1 = 3m, D_2 = 1m, D_3 = 1,5m
- (3 m x 0,4 mm/m) + (1 m x 0,8 mm/m) = 2,0 mm (distancia máxima de desviación)
- 1,5 mm ≤ 2,0 mm (VERDADERO, la herramienta está calibrada)

Especifi caciones

Herramienta láser

	SCL SCL-D
Precisión de la nivelación: ≤ 3 mm / 15 m
Precisión horizontal / vertical ≤ 3 mm / 15 m
Precisión del haz ascendente: ≤ 3 mm / 15 m
Precisión del haz descendente: ≤ 6 mm / 15 m
Rango de compensación: Autonivelación ± 4°
Distancia de trabajo:
Línea: ≥ 10 m ≥ 15 m
con el detector de láser: ≥ 25 m ≥ 50 m
Punto: ≥ 30 m
Categoría láser: Categoría 2 (EN60825-1)
Longitud de onda láser 635 nm ± 5 nm
Tiempo de funcionamiento: ≥ 18 horas (pilas alcalinas) ≥ 10 horas (pilas alcalinas)
Alimentación:	3 pilas "AA"
Categoría IP:	IP54
Gama de temperaturas de funcionamiento:	-10 °C a +50 °C
Gama de temperaturas de almacenamiento:	-25 °C a +70 °C

Notas

Índice

LED de travamento - VERMELHO aceso

LED de impulsos - VERDE aceso

- Modo de impulsos está LIGADO

Modo de Auto-Nivelamento / Manual
