Marka	Stanley
Model	SCL
Kategori	Lazer seviyesi
Nivelman hassasiyeti	≤ 3 mm / 15 m
Yatay / dikey hassasiyet	≤ 3 mm / 15 m
Dengeleme aralığı	± 4° (otomatik seviyeleme)
Çalışma mesafesi (çizgi)	≥ 10 m
Çalışma mesafesi (sensörlü)	≥ 25 m
Lazer sınıfı	Sınıf 2 (EN60825-1)
Lazer dalga boyu	635 nm ± 5 nm
Çalışma süresi	≥ 18 saat (alkalin piller)
Güç kaynağı	3 adet AA pil
Koruma sınıfı	IP54
Çalışma sıcaklığı	-10 °C ile +50 °C
Depolama sıcaklığı	-25 °C ile +70 °C
Ana işlevler	Otomatik seviyeleme, manuel mod, darbe modu, sarkaç kilidi
Yansıtılan ışınlar	Yatay, dikey, çapraz
Montaj	Tripod için 1/4-20 ve 5/8-11 diş
Güvenlik	Sınıf 2 lazer radyasyonu, doğrudan bakmayın

Sık sorulan sorular - SCL STANLEY

Stanley SCL lazer seviyesi nasıl açılır ve kapatılır?

Açmak için AÇMA/KAPATMA düğmesine basın. Kapatmak için, KAPALI modu seçene kadar birkaç kez basın veya düğmeyi ≥ 3 saniye basılı tutun.

Hangi tip piller kullanılır ve nasıl takılır?

3 adet AA alkalin pil kullanın. Pil kapağını kaydırarak açın, kutuplara (+/-) dikkat ederek pilleri takın, ardından kapatın.

Darbe modu ne işe yarar?

Darbe modu, menzili artırmak veya dış mekanda çalışmak için aleti harici bir lazer sensörü ile kullanmanızı sağlar. Etkinleştirmek için darbe modu düğmesine basın.

Lazer seviyesinin hassasiyeti nasıl kontrol edilir?

Kılavuzdaki doğrulama prosedürlerini izleyin: seviye ışını testi (şekil K), yatay (L), dikey (M) ve yükselen/alan (N). Maksimum sapma hesaplama formüllerini kullanın. Sınırların dışındaysa, kalibrasyon için aleti geri gönderin.

Kırmızı yanıp sönen gösterge ne anlama gelir?

Kırmızı yanıp sönen gösterge zayıf pil olduğunu belirtir. Pilleri hemen değiştirin. Sabit kırmızı, pillerin bittiğini gösterir.

Sarkaç kilidi nasıl kullanılır?

Sarkaç kilidi (veya taşıma kilidi), otomatik seviyeleme için açık olmalıdır. Kilitliyken, alet herhangi bir açıda çizgiler yansıtmak için manuel olarak eğilebilir, ancak hassasiyet garanti edilmez.

Lazer bir tripoda sabitlenebilir mi?

Evet, alet 1/4-20 ve 5/8-11 dişli montajlara sahiptir. Tripodun merkez vidasını sıkarak sabitleyin. Düşmeyi önlemek için iyice sıkın.

Hangi güvenlik önlemlerine uyulmalıdır?

Lazer ışınına doğrudan bakmayın (sınıf 2). Gözlerin uzun süre maruz kalmasından kaçının. Sağlanan gözlükler sertifikalı koruyucu gözlük değildir.

Lazer seviyesi nasıl temizlenir?

Yumuşak ve kuru bir bez kullanın. Çözücü kullanmayın. Lazer pencerelerini dikkatlice temizleyin. Aleti oda sıcaklığında kutusunda saklayın.

Alet otomatik seviyeleme yapmazsa ne yapmalı?

Sarkaç kilidinin açık olduğunu kontrol edin. Kırmızı gösterge yanıp sönüyorsa, dengeleme aralığının aşıldığını gösterir. Aleti daha yatay bir yüzeye yerleştirin.

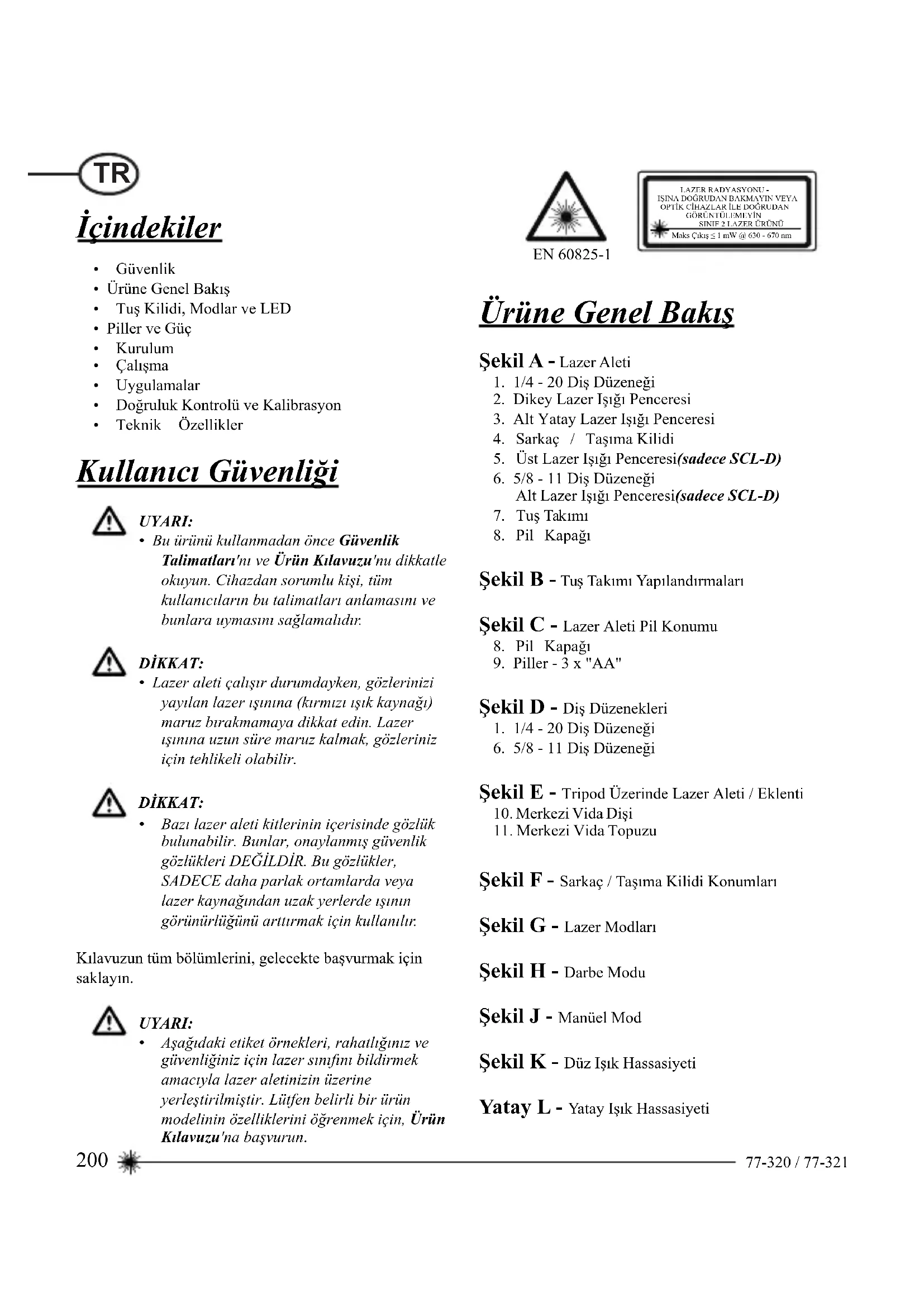

KULLANIM KILAVUZU SCL STANLEY

• Güvenlik
- Ürüne Genel Bakış
• Tuş Kilidi, Modlar ve LED
- Piller ve Güç
- Kurulum
- Çalışma
• Uygulamalar
- Doğruluk Kontrolü ve Kalibrasyon
- Teknik Özellikler

Kullanıcı Güvenliği

UYARI:

- Bu ürünü kullanmadan önce Güvenlik Talimatları'ni ve Ürün Kılavuzu'nu dikkatle okuyun. Cihazdan sorumlu kişi, tüm kullanıcıların bu talimatları anlamasını ve bunlara uymasını sağlamalıdır.

DIKKAT:

- Lazer aleti çalışır durumdayken, gözlerinizi yayılan lazer ışınına (kırmızı ışık kaynağı) maruz bırakmamaya dikkat edin. Lazer ışınına uzun süre maruz kalmak, gözleriniz için tehlikeli olabilir.

DIKKAT:

- Bazı lazer aleti kitlerinin içerisinde gözlük bulunabilir. Bunlar, onaylanmış güvenlik gözlükleri DEĞİLDİR. Bu gözlükler, SADECE daha parlak ortamlarda veya lazer kaynağından uzak yerlerde ışının görünürlüğünü arttırmak için kullanılır.

Kılavuzun tüm bölümlerini, gelecekte başvurmak için saklayın.

UYARI:

- Aşağıdaki etiket örnekleri, rahatlığıniz ve güvenliğiniz için lazer sınıfını bildirmek amacıyla lazer aletinizin üzerine yerleştirilmiştir. Lütfen belirli bir ürün modelinin özelliklerini öğrenmek için, Ürün Kılavuzu'na başvurun.

EN 60825-1

Ürüne Genel Bakış

Şekil A - Lazer Aleti

1. 1/4 - 20 Diş Düzenegi
2. Dikey Lazer Işığı Penceresi
3. Alt Yatay Lazer Işığı Penceresi
4. Sarkaç / Taşıma Kilidi
5. Üst Lazer Işığı Penceresi(sadece SCL-D)
6. 5/8 - 11 Diş Düzenegi Alt Lazer Işığı Penceresi(sadece SCL-D)
7. Tuş Takımı
8. Pil Kapağı

Şekil B - Tuş Takımı Yapılandırmaları

Şekil C - Lazer Aleti Pil Konumu

1. Pil Kapağı
2. Piller - 3 x "AA"

Şekil D - Diş Düzenekleri

1. 1/4 - 20 Diş Düzenegi
2. 5/8 - 11 Diş Düzenegi

Şekil E - Tripod Üzerinde Lazer Aleti / Eklenti

1. Merkezi Vida Dişi
2. Merkezi Vida Topuzu

Şekil F - Sarkaç / Taşıma Kilidi Konumları

Şekil G - Lazer Modları

Şekil H - Darbe Modu

Şekil J - Manüel Mod

Şekil K - Düz Işık Hassasiyeti

Yatay L - Yatay Işık Hassasiyeti

Şekil M - Dikey Işık Hassasiyeti

Şekil N - Üst ve Alt Işık Hassasiyeti

Tuş Kilidi, Modlar ve LED

Tuş Takımları (Bkz. şekil Ⓑ)

Güç AÇIK / KAPALI / Mod Tuşu

Darbe Modu AÇIK / KAPALI Tuşu

Modlar (Bkz. sekil G)

Mevcut Modlar (SCL)

• Yatay Çizgi
  • Dikey Çizgi
• Yatay Çizgi ve Dikey Çizgi (Çapraz)
• Tüm ışıklar KAPALI

Mevcut Modlar (SCL-D)

• Yatay Çizgi
  • Dikey Çizgi
• Yatay Çizgi ve Dikey Çizgi (Çapraz)
• Üst ve Alt Nokta Işığı
  • Tam Çizgi ve Nokta
• Tüm 1şıklar KAPALI

LED'ler (Bkz, sekil Ⓑ)

Güç LED'i - Sürekli YEŞİL yanar

• Güç AÇIK

Güç LED'i - KIRMIZI yanıp söner

- Düşük Pil

Güç LED'i - Sürekli KIRMIZI yanar

- Pilin Yeniden Şarj Edilmesi Gereklidir

Kilit LED'i - Sürekli KIRMIZI yanar

• Sarkaç kilidi AÇIK
• Kendinden Ayarlama KAPALI

Kilit LED'i - KIRMIZI yanıp söner

• Dengeleme Aralığının Dışında

Darbe LED'i - Sürekli YEŞİL yanar

• Darbe Modu AÇIK (Detektör ile kullanılabilir)

Piller ve Güç

Pil Takma / Çıkarma

(Bkz. şekil ©)

Lazer Aleti

• Lazer aletinin altını çevirin. Pil bölmesinin kapağını bastırıp dışarı kaydırarak açın.
• Pilleri Takın / Çıkarın. Lazer aletine yerleştirirken, pilleri doğru şekilde yönlendirin.
• Pil bölmesinin kapağını sıkıca kapanana kadar içeri kaydırarak kapatın ve kilitleyin.

UYARI:

- Pilleri doğru bir şekilde takmak için, pil yuvasındaki (+) ve (-) işaretlerine dikkat edin. Piller aynı tip ve kapasitede olmalıdır. Kalan kapasitesi farklı olan pillerden oluşan bir kombinasyon kullanmayın.

Kurulum

• Tripodu / aksesuarı ölçülecek alanın orta noktasının yakınına, kolaylıkla bozulmayacak bir yere yerleştirin.
• Tripodu / aksesuarı gerektiği şekilde kurun. Konumu, tripod başının / aksesuar düzeneği tabanının yatay konuma yakın olmasını sağlayacak şekilde ayarlayın.
• Montajın kolay olması için ayak eklentisini lazer aletinden çıkarın.
• Lazer aletini merkezdeki vidayı iterek tripoda / aksesuara monte ederek sıkın (1/4 veya 5/8 dişli vidaları olan aksesuarlar kullanılabilir).

DIKKAT:

- Lazer aletini orta vidayı tamamen sıkıştırmadan bir aksesuar üzerinde bırakarak yanından ayrılmayın. Lazer aletini bu şekilde bırakmanız, lazer aletinin düşerek olası bir zarara maruz kalmasına sebep olabilir.

NOT:

• Lazer aletini bir aksesuara takarken veya çıkarırken, her zaman bir elinizle desteklemeniz önerilir.
• Bir hedef üzerinde konumlandırırken, merkezi vidayı kısmen sıkın, lazer aletini hizalayın ve tamamen sıkın.

Çalışma

NOT:

• Çalışma sırasındaki göstergeler için LED Açıklamaları bölümüne bakın.
• Lazer aletini çalıştırmadan önce, her zaman doğruluk açısından kontrol edin.
• Manüel Modda, Kendinden Ayarlama özelliği KAPALI durumdadır. Işının doğruluğunun ayarlanacağı garanti edilmez.
• Lazer aleti, dengeleme aralığının dışında olduğu zaman işaret verir. LED Açıklamaları'na bakın. Lazer aletini, hemen hemen düz olacak şekilde tekrar konumlandırın.
• Kullanımda değilken, lazer aletini KAPATIN ve sarkaç kilidini kilitli konumda tutun.

Güç

• Lazer aletini AÇIK durumuna getirmek için düğmesine basın.
• Lazer aletini KAPATMAK için KAPALI modu
  seçilene kadar düğmesine tekrar tekrar basın VEYA herhangi bir moddayken lazer
  aletini KAPATMAK için ≥ 3 saniye boyunca düğmesine basılı tutun.

Mod

- Mevcut modlarda gezinmek için arka arkaya düğmesine basın.

Kendinden Ayarlama / Manüel Mod (Bkz. Şekil F ve J)

• Kendinden ayarlama iicin lazer aleti üzerindeki sarkaç kilidinin açık konuma getirilmesi gerekmektedir.
• Hizalı olmayan düz çizgilere veya noktalara yöneltmek için lazer aletini çeşitli açılarda konumlandırmak gerektiğinde lazer aleti sarkaç kilidi kilitli durumdayken kullanılabilir.

Darbe Modu (Bkz. Şekil Ⓗ)

• Lazer aleti AÇIK ise, basarak darbe modunu AÇABİLİR / KAPATABİLİRSİNİZ.
• Darbe modu, lazer detektörüyle birlikte kullanılmasına imkan verir.

Uygulamalar

Düşey / Nokta Transferi

• Dikey lazer ışınımı kullanarak, dikey bir referans düzlemi oluşturun.
• Hedeflenen objeleri dikey referans düzlemiyle düşey olarak hizalanacak şekilde konumlandırın.
• Düşey olması gereken 2 referans noktası belirleyin.
• Alt lazer ışınımı veya üst lazer ışığını belirlenmiş bir referans noktasına hizalayın.
• Karşidaki lazer ışıkları, düşey bir noktaya yansıtıılacaktır.
• Hedeflenen objeyi, belirlenmiş referans noktasıyla

(sadece SCL-D):

düşey olması gereken ikinci referans noktası ile lazer ışığı hizalanacak şekilde konumlandırın.

Düz / Nokta Transferi

• Yatay lazer ışınınlı kullanarak yatay bir referans düzlemi oluşturun.
• Hedeflenen objeleri yatay referans düzlemiyle aynı seviyede hizalanacak şekilde konumlandırın.

Kare

• Dikey ve yatay lazer ışıklarını kullanarak 2 ışığın kesiştığı bir nokta oluşturun.
• Hedefl enen objeleri hem dikey hem de yatay lazer ışınlarıyla kare biçiminde hizalanacak şekilde konumlandırın.

Darbe Modu (Bkz. Şekil Ⓜ)

- Lazer aletini darbe moduna ayarlamak opsiyonel lazer detektörleriyle kullanım imkani sağlar.

Manüel Mod (Bkz. Şekil F ve J)

- Kendinden hizalama fonksiyonunu devre dışı bırakır ve lazer ünitesinin herhangi bir yönde katı lazer ışını yansıtmasına izin verir.

Doğruluk Kontrolü ve Kalibrasyon

NOT:

• Lazer aletleri, fabrikadayken kapatılarak belirtilen doğruluğa kalibre edilir.
• İlk kullanımdan önce ve gelecekteki kullanımlarda düzenli olarak kalibrasyon kontrolü yapılması tavsiye edilir.
• Lazer aleti, özellikle hassas düzenlerde doğruluğunun sağlanması için düzenli olarak kontrol edilmelidir.
• Hassasiyeti kontrol etmeden önce lazer aletinin kendini hizalayabilmesi için taşıma kilidinin açık durumda olması gerekir.

Düz Işık Hassasiyeti

(Bkz. şekil K)

• _1 Lazer ünitesini gösterilen şekilde ve lazer AÇIK durumdayken konumlandırın. Kesişme noktasını P _1 ile işaretleyin.
• Lazer aletini 180° döndürün ve kesişme noktasını P₂ ile işaretleyin.
• _3 Lazer aletini duvara yaklaştırın ve kesişme noktasını P _3 ile işaretleyin.
• Lazer aletini 180° döndürün ve kesişme noktasını P _4 ile işaretleyin.
• K_5 P 1 ile P 3 arasındaki dikey mesafeyi ölçerek D 3 'ü elde edin ve P 2 ile P 4 arasındaki mesafeyi ölçerek D 4 'ü elde edin.
• Maksimum yaklaştırma mesafesini hesaplayın ve D_3 ile D_4 arasındaki farkı denklemde gösterilen şekilde kıyaslayın.
• İşlem sonucu, hesaplanan maksimum yaklaştırma mesafesine eşit veya daha azsa alet kalibrasyon için, Stanley Dağıtımcısına iade edilmelidir.

Maksimum Yaklaştırma Mesafesi:

$$ \begin{array}{l} = 0, 2 \frac {m m}{m} x (D _ {1} m - (2 x D _ {2} m)) \ = 0, 0 0 2 4 \frac {i n}{f t} x \left(D _ {1} f t - (2 x D _ {2} f t)\right) \ \end{array} $$

Kıyaslama: (Bkz. şekil ^5 )

$$ D _ {3} - D _ {4} \leq \pm M a k s i m u m $$

Örnek:

• D_1 = 10m, D_2 = 0,5m
  • D_3 = 0,4 mm
  • D_4 = -0,6 mm
• 0,2 x (10 m - (2 x 0,5 m) = 1,8 mm
• (0,4mm) - (-0,6mm) = 1,0mm
  • 1,0 mm ≤ 1,8 mm (DOĞRU, alet kalibrasyonda)

(maksimum yaklaştırma mesafesi)

Yatay Işık Hassasiyeti

(Bkz. şekil Ⓛ)

• Lazer ünitesini gösterilen şekilde ve lazer AÇIK durumdayken konumlandırın. Dikey ışığı ilk köşeye doğru hedefleyin veya bir referans noktası belirleyin. D₁ mesafesinin yarısını hesaplayın ve P₁ noktasını işaretleyin.
• t_2 Lazer aletini 90° döndürün ve ön dikey lazer ışığını P _1 noktasıyla hizalayın. Yatay ve dikey lazer ışıklarının keşistiği noktayı P _2 ile işaretleyin.
• Lazer aletini döndürün ve dikey ışığı ikinci köşeye doğru hedefleyin veya bir referans noktası belirleyin. P₃ noktasını P₁ ve P₂ noktalarıyla dikey olarak hizalanacak şekilde işaretleyin.
• En yüksek ve en alçak nokta arasındaki D₂ dikey mesafesini ölçün.
• Maksimum yakınlaştırma mesafesini hesaplayın ve D2 ile karşılaştırın.
• D_2 , hesaplanan maksimum yaklaştırma mesafesine eşit veya daha azsa alet kalibrasyon için, Stanley Dağıtımcısına iade edilmelidir.

Maksimum Yaklaştırma Mesafesi:

$$ \begin{array}{l} = 0, 2 \frac {m m}{m} x D _ {l} m \ M a k s i m u m \ = 0, 0 0 2 4 \frac {i n}{f t} x D _ {l} f t \ \end{array} $$

Kıyaslama: (Bkz. şekil L_4 )

yakınlaştırma mesafesi)

Dikey Işık Hassasiyeti

(Bkz. şekil Ⓜ)

• Bir kapı pervazının veya referans noktasının yüksekliğini hesaplayarak D₁ mesafesini elde edin. Lazer ünitesini gösterilen şekilde ve lazer AÇIK durumdayken konumlandırın. Dikey ışığı kapı pervazına veya referans noktasına yöneltin. P₁, P₂ ve P₃ noktalarını gösterilen şekilde işaretleyin.
• Lazer ünitesini kapı pervazının veya referans noktasının karşı tarafına taşıyarak dikey ışığı P₂ and P₃ ile hizalayın.
  • P_1 ile 2. konumdan gelen dikey ışık arasındaki yatay mesafeleri ölçün.
• Maksimum yaklaştırma mesafesini ölçün ve D _2 ile karşılaştırın.
• D_2 hesaplanan maksimum yaklaştırma mesafesine eşit veya daha azsa alet kalibrasyon için, Stanley Dağıttımcısına iade edilmelidir.

Maksimum Yaklaştırma Mesafesi:

$$ \begin{array}{l} = 0. 4 \frac {m m}{m} x D _ {1} m \ = 0, 0 0 4 8 \frac {i n}{f t} x D _ {l} f t \ \end{array} $$

Maksimum

Kıyaslama: (Bkz. şekil M)

D_2≤ Maksimum

Örnek:

• D_1 = 2m, D_2 = 0.3mm
• 0,4 mm/m x 2 m = 0,8 mm (maksimum yakınlaştırma mesafesi)
  • 0,3 mm ≤ 0,8 mm (DOĞRU, alet kalibrasyonda)

Üst ve Alt Işık Hassasiyeti

(sadece SCL-D / Bkz. şekil Ⓝ)

• Lazer ünitesini gösterilen şekilde ve lazer AÇIK durumdayken konumlandırın. D 1 ve D 2 mesafelerini ölçün. P 1 ve P 2 noktalarını işaretleyin.
• ^N_2 D 1 ve D 2 için aynı mesafeleri koruyarak lazer ünitesini 180° döndürün. Alt lazer ışığını P 2 ile işaretleyin. P noktasını işaretleyin.
  • N3 P_3 ve P_1 noktaları arasındaki D_3 mesafesini ölçün.
• Maksimum yaklaştırma mesafesini ölçün ve D _3 ile karşılaştırın.
• D_3 , hesaplanan maksimum yaklaştırma mesafesine eşit veya daha azsa alet kalibrasyon için, Stanley Dağıtımcısına iade edilmelidir.

Maksimum Yaklaştırma Mesafesi:

$$ \begin{array}{l} = \left(D _ {1} m x 0. 4 \frac {m m}{m}\right) + \left(D _ {2} m x 0. 8 \right. \ \frac {m m}{m}) \ = \left(D _ {1} f t x 0, 0 0 4 8 \frac {i n}{f t}\right) + \left(D _ {2} f t x 0, 0 0 9 6 \right. \ \left. \frac {i n}{f t}\right) \ \end{array} $$

Maksimum

Kıyaslama: (Bkz. şekil N_3 )

D_3≤ Maksimum

Örnek:

• D_1 = 3m, D_2 = 1m, D_3 = 1,5m
• (3 m x 0,4 ) + (1 m x 0,8 ) = 2,0 mm (maksimum yakınlaştırma mesafesi)
  • 1,5 mm ≤ 2,0 mm (DOĞRU, alet kalibrasyonda)

Teknik Özellikler

Lazer Aleti

	SCL SCL-D
Hizalama Hassasiyeti: ≤ 3 mm / 15 m
Yatay / Dikey Hassasiyet ≤ 3 mm / 15 m
Üst Işık Hassasiyeti: ≤ 3 mm / 15 m
Alt Işık Hassasiyeti: ≤ 6 mm / 15 m
Dengeleme Aralığı:	± 4^ ye Kendinden Hizalama
Çalışma Mesafesi:
Çizgi: ≥ 10 m ≥ 15 m
Lazer Detektörüyle: ≥ 25 m ≥ 50 m
Nokta: ≥ 30 m
Lazer Sınıfı:	Sınıf 2 (EN60825-1)
Lazer Dalga Boyu 635 nm ± 5 nm
Çalışma Süresi:	≥ 18 saat (Alkalin)	≥ 10 saat (Alkalin)
Güç Kaynağı:	3 x "AA" Pil
IP Derecesi:	IP54
Çalışma Sıcaklığı Aralığı:	-10°C - +50°C
Saklama Sıcaklığı Aralığı:	-25°C - +70°C
