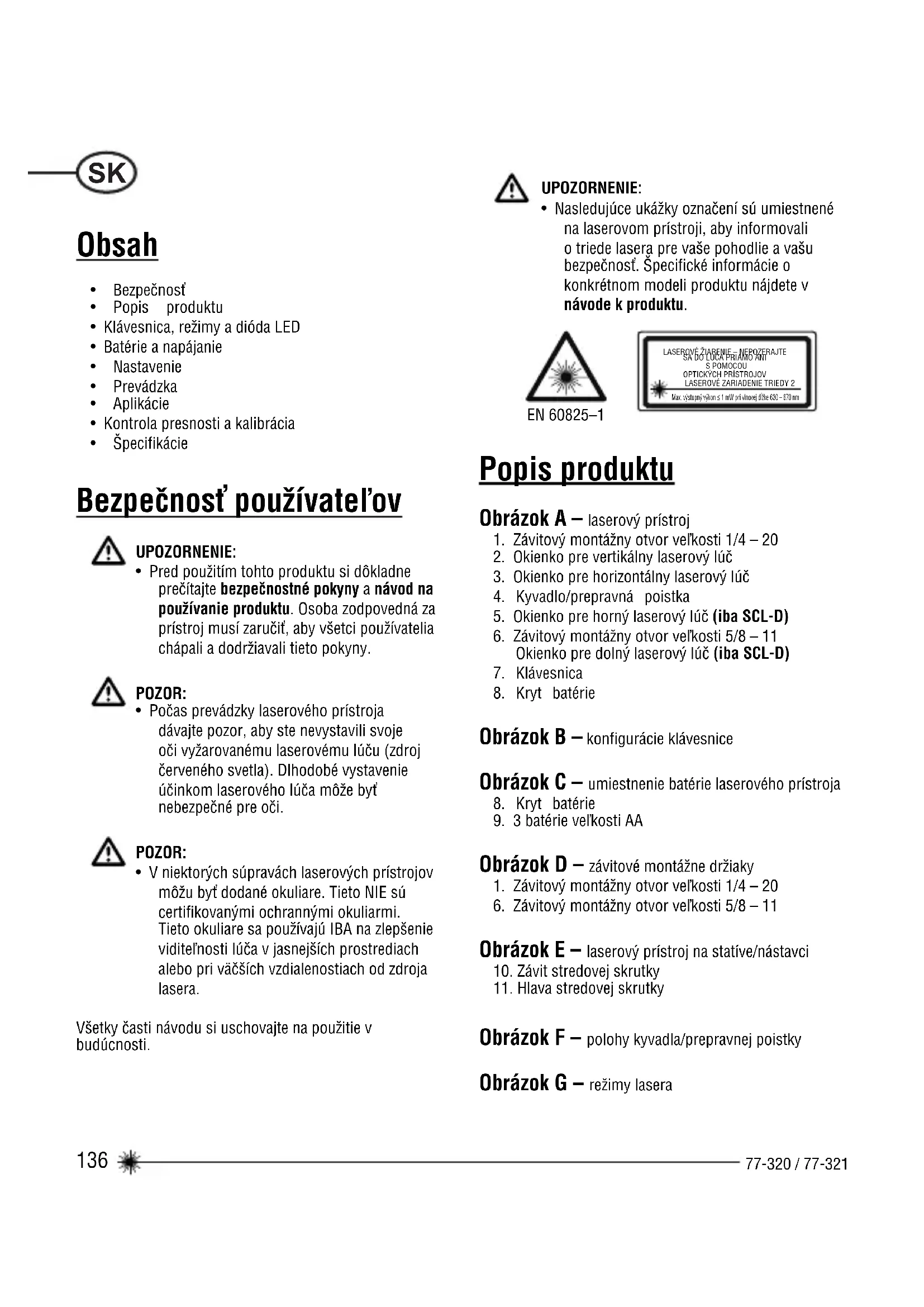

NÁVOD NA OBSLUHU SCL STANLEY

• Bezpečnost
• Popis produktu
• Klávesnica, režimy a dióda LED
• Batérie a napájanie
• Nastavenie
• Prevádzka
• Aplikácie
• Kontrola presnosti a kalibrácia
• Špecifikácie

- Pred použitím tohto produktu si dôkladne prečítajte bezpečnostné pokyny a návod na používanie produktu. Osoba zodpovedná za prístroj musí zaručiť, aby všetci používatelia chápali a dodržiavali tieto pokyny.

POZOR:

- Počas prevádzky laserového prístroja dávajte pozor, aby ste nevystavili svoje oči vyžarovanému laserovému lúču (zdroj červeného svetla). Dlhodobé vystavenie účinkom laserového lúča môže byť nebezpečné pre oči.

POZOR:

- V niektorých súpravách laserových prístrojov môžu byť dodané okuliare. Tieto NIE sú certifikovanými ochrannými okuliarmi. Tieto okuliare sa používajú IBA na zlepšenie viditel'nosti lúča v jasnejších prostrediach alebo pri väčších vzdialenostiach od zdroja lasera.

Všetky časti návodu si uschovajte na použitie v budúcnosti.

UPOZORNENIE:

- Nasledujúce ukážky označení sú umiestnené na laserovom prístroji, aby informovali o triede lasera pre vaše pohodlie a vašu bezpečnost. Špecifické informácie o konkrétnom modeli produktu nájdete v návode k produktu.

EN 60825-1

LASEROVÉ ŽIARENIE - NEPOZERAJTE SA DO LUCA PRIAMO AMI S. POMOĆOU OPTICKYCH PRISTROJOV LASEROVE ZARIADENIE TRIEDY 2 Max. zystupan/zykorn ≤ 1 m/s pri vanze, d'ike 630 - 570 nm

Popis produktu

Obrázok A – laserový prístroj

1. Závitový montážny otvor vel'kosti 1/4 – 20
2. Okienko pre vertikálny laserový lúč
3. Okienko pre horizontálny laserový lúč
4. Kyvadlo/prepravná poistka
5. Okienko pre horný laserový lúč (iba SCL-D)
6. Závitový montážny otvor veľkosti 5/8 – 11 Okienko pre dolný laserový lúč (iba SCL-D)
7. Klávesnica
8. Kryt batérie

Obrázok B – konfigurácie klávesnice

Obrázok C – umiestnenie batérie laserového prístroja

1. Kryt batérie
2. 3 batérie vel'kosti AA

Obrázok D – závitové montážne držiaky

1. Závitový montážny otvor veľkosti 1/4 – 20
2. Závitový montážny otvor vel'kosti 5/8 – 11

Obrázok E – laserový prístroj na statíve/nástavci

1. Závit stredovej skrutky
2. Hlava stredovej skrutky

Obrázok F – polohy kyvadla/prepravnej poistky

Obrázok G – režimy lasera

Obrázok H – impulzný režim

Obrázok J – manuálny režim

Obrázok K – presnost nivelačného lúča

Obrázok L – presnost horizontálneho lúča

Obrázok M – presnost vertikálneho lúča

Obrázok N – presnost horného a dolného lúča

Klávesnice (pozrite si obrázok Ⓑ)

Tlačidlo ZAPNUTIA/VYPNUTIA napájania/režimu

Tlačidlo ZAPNUTIA/VYPNUTIA impulzného režimu

Režimy (pozrite si obrázok G)

• Horizontálna čiara
- Vertikálna čiara
• Horizontálna čiara a vertikálna čiara (kríž)
• Všetky lúče VYPNUTÉ

• Horizontálna čiara
- Vertikálna čiara
• Horizontálna čiara a vertikálna čiara (kríž)
- Horný a dolný bodový lúč
• Všetky čiarové a bodové lúče
• Všetky lúče VYPNUTÉ

Diódy LED (pozrite si obrázok Ⓑ)

Dióda LED napájania – svieti NAZELENO • Napájanie je ZAPNUTÉ

Dióda LED napájania – bliká NAČERVENO • Vybitá batéria

Dióda LED napájania – svieti NAČERVENO - Batéria vyžaduje nabitie

Dióda LED uzamknutia – svieti NAČERVENO
• Uzamknutie kyvadla je ZAPNUTÉ
- Samonivelácia je VYPNUTÁ
Dióda LED uzamknutia – bliká NAČERVENO • Mimo rozsahu kompenzácie

Dióda LED impulzného režimu – svieti NAZELENO

Vloženia a vybratie batérie (pozrite si obrázok ©)

Laserový prístroj

• Prevráťte laserový prístroj hore dnom. Otvorte kryt priestoru pre batérie jeho stlačením a vysunutím.
• Vložte/vyberte batérie. Pri vkladaní batérií do laserového prístroja dbajte na ich správnu orientáciu.
• Zatvorte a zacvaknite kryt priestoru pre batérie jeho zasunutím na pôvodné miesto.

UPOZORNENIE:

- Dbajte pozorne na označenia pólov (+) a (-) na držiaku batérií, aby ste vložili batérie správne. Batérie musia mať rovnaký typ a rovnakú kapacitu. Nepoužívajte kombináciu batérií s rôznymi úrovňami zostávajúcej kapacity.

Nastavenie

Montáž na príslušenstvo

Montážny držiak pre statív/príslušenstvo (pozrite si obrázok Ⓔ)

• Statív/príslušenstvo umiestnite na miesto, kde nebude prekážat, a do blízkosti stredu oblasti, ktorá sa má zmerat.
• Statív/príslušenstvo nastavte podľa potreby. Upravte polohu tak, aby bola hlavica statívu/montážna základňa pre príslušenstvo čo najviac horizontálne.
• Na ul'ahčenie montáže demontujte nástavec s nožičkami z laserového prístroja.
• Namontujte laserový prístroj do statívu/príslušenstva zatlačením stredovej skrutky nahor a jej dotiahnutím (možno použit príslušenstvo so závitovou skrutkou veľkosti 1/4 alebo 5/8).

POZOR:

- Nenechávajte laserový prístroj na príslušenstve bez dozoru bez toho, aby ste úplne dotiahli stredovú skrutku. Ak to neurobíte, laserový prístroj môže spadnút a poškodit sa.

POZNÁMKA:

• Pri umiestňovaní laserového prístroja na príslušenstvo alebo pri jeho snímaní z príslušenstva sa odporúča vždy podopierať laserový prístroj jednou rukou.
• Ak nastavujete polohu na cieľ, čiastočne dotiahnite stredovú skrutku, zarovnajte laserový prístroj a potom ju úplne dotiahnite.

Prevádzka

POZNÁMKA:

• Informácie o indikáciách počas prevádzky nájdete v časti Popis diód LED.
• Pred prevádzkou laserového prístroja vždy skontrolujte presnosť laserového prístroja.
• V manuálnom režime je samonivelácia VYPNUTÁ. Presnost lúča nie je zaručene vyrovnaná.
• Laserový prístroj bude signalizovať, ked' je mimo kompenzačného rozsahu. Pozrite si časť Popis diód LED. Upravte polohu laserového prístroja, aby bol viac vyrovnaný do horizontálnej polohy.
• Ked' sa laserový prístroj nepoužíva, VYPNITE ho a nastavte zámok kyvadla do uzamknutej polohy.

Napájanie

• Stlačením tlačidla môžete ZAPNÚŤ laserový prístroj.
• Ak chcete laserový prístroj VYPNÚŤ, opakovane
  stláčajte tlačidlo , až kým sa nezvolí režim VYPNUTIA, ALEBO stlačením a podržaním tlačidla
  na ≥ 3 sekundy môžete VYPNÚŤ laserový prístroj, ktorý sa nachádza v ľubovoľnom režime.

Režim

- Opakovaným stláčaním tlačidla cyklicky prepínať dostupné režimy.

môžete

Samonivelačný/manuálny režim (pozrite si obrázky Ⓕ a Ⓒ)

• Ak chcete zapnút samoniveláciu, zámok kyvadla na laserovom prístroji musí byt prepnutý do odomknutej polohy.
• Laserový prístroj možno použit so zámkom kyvadla v uzamknutej polohe, ked' sa vyžaduje nastavenie polohy laserového prístroja pod rozličnými uhlami na premietanie nevodorových priamych čiar alebo bodov.

Impulzný režim (pozrite si obrázok Ⓗ)

• Ked' je laserový prístroj ZAPNUTÝ, stlačením tlačidla
  môžete ZAPNÚŤ/VYPNÚŤ impulzný režim.
• Impulzný režim umožňuje použitie s laserovým detektorom.

Aplikácie

Vertikálne vyrovnanie/prenos bodu

• Použitím vertikálneho laserového lúča stanovte vertikálnu referenčnú rovinu.
• Nastavte požadované objekty tak, aby boli zarovnané s vertikálnou referenčnou rovinou, čím sa zaručí ich vertikálne vyrovnanie.

(iba SCL-D):

- Stanovte 2 referenčné body, ktoré je potrebné vyrovnat vertikálne.

• Zarovnajte dolný laserový lúč alebo horný laserový lúč do nastaveného referenčného bodu.
• Protismerné laserové lúče budú premietať bod, ktorý je vertikálne vyrovnaný.
• Pohybujte požadovaným objektom, až kým laserový lúč nebude zarovnaný s druhým referenčným bodom, ktorý musí byť vertikálne vyrovnaný s nastaveným referenčným bodom.

Horizontálne vyrovnanie/prenos bodu

• Použitím horizontálneho laserového lúča stanovte horizontálnu referenčnú rovinu.
• Nastavte požadované objekty tak, aby boli zarovnané s horizontálnou referenčnou rovinou, čím sa zaručí ich horizontálne vyrovnanie.

Pravouhlost'

• Použitím vertikálneho aj horizontálneho laserového lúča stanovte bod, kde sa tieto 2 lúče pretnú.
• Nastavte požadované objekty tak, aby boli zarovnané s vertikálnym aj horizontálnym laserovým lúčom, čím sa zaručí ich pravouhlosť.

Impulzný režim (pozrite si obrázok Ⓗ)

- Nastavenie laserového prístroja do impulzného režimu umožňuje použitie s voliteľnými laserovými detektormi.

Manuálny režim (pozrite si obrázky Ⓕ a Ⓙ)

- Vypne samonivelačnú funkciu a umožní laserovému prístroju premietať neprerušovaný laserový lúč v ľubovoľnom smere.

Kontrola presnosti a kalibrácia

POZNÁMKA:

• Laserové prístroje sú utesnené a kalibrované od výrobcu na stanovené presnosti.
• Odporúča sa vykonať kontrolu kalibrácie pred prvým použitím a potom pravidelne počas budúceho používania.
• Laserový prístroj treba pravidelne kontrolovať, aby sa zaručila jeho stanovená presnosť, najmä pri precíznych meraniach.
• Prepravná poistka musí byť v odomknutej polohe, aby laserový prístroj mohol vykonať samoniveláciu pred kontrolou presnosti.

Presnost' nivelačného lúča

(pozrite si obrázok Ⓔ)

• K_1 Umiestnite laserový prístroj podľa obrázka so ZAPNUTÝM laserom. Označte bod P _1 v mieste pretínania lúčov.
• Otočte laserový prístroj o 180° a označte bod P _2 v mieste pretínania lúčov.
• K_3 Premiestnite laserový prístroj blízko ku stene a označte bod P _3 v mieste pretínania lúčov.
• _4 Otočte laserový prístroj o 180° a označte bod P _4 v mieste pretínania lúčov.
• K_5 Zmerajte vertikálnu vzdialenost medzi bodmi P _1 a P _3 , čím získate vzdialenost D _3 , a vertikálnu vzdialenost medzi bodmi P _2 a P _4 , čím získate vzdialenost D _4 .
• Vypočítajte maximálnu vzdialenost posunu a porovnajte ju s rozdielom vzdialeností D_3 a D_4 podľa uvedenej rovnice.
• Ak nie je súčet menší než alebo rovný vypočítanej maximálnej vzdialenosti posunu, prístroj musíte vrátit' distribútorovi produktov spoločnosti Stanley na kalibráciu.

Maximálna vzdialenost' posunu:

$$ \begin{array}{l} = 0, 2 \frac {\mathrm{mm}}{\mathrm{m}} \times \left(\mathrm{D} _ {1} \mathrm{m} - (2 \times \mathrm{D} _ {2} \mathrm{m})\right) \ \text { Maximálna hodnota } \ = 0, 0 0 2 4 \frac {\text {in}}{\text {ft}} \times \left(D _ {1} \mathrm{ft} - (2 \times D _ {2} \mathrm{ft})\right) \ \end{array} $$

Porovnanie: (pozrite si obrázok _5 )

D_3-D_4≤± maximálna hodnota

Príklad:

• D_1 = 10 m, D_2 = 0,5 m
• D_3=0,4 mm
• D_4 = -0,6 mm
- 0,2 mm/m × (10 m − (2 × 0,5 m) = 1,8 mm (maximálna vzdialenost' posunu)
- (0,4mm) - (-0,6mm) = 1,0mm
- 1,0 mm ≤ 1,8 mm (SPRÁVNE, prístroj je v rámci kalibračných hodnôt)

Presnost' horizontálneho lúča

(pozrite si obrázok Ⓗ)

• Umiestnite laserový prístroj podľa obrázka so ZAPNUTÝM laserom. Nasmerujte vertikálny lúč do prvého rohu alebo nastaveného referenčného bodu. Zmerajte polovicu vzdialenosti D₁ a označte bod P₁
• L_2 Otočte laserový prístroj a zarovnajte predný vertikálny laserový lúč s bodom P_1 . Označte bod P_2 v mieste pretínania horizontálneho a vertikálneho laserového lúča.
• Otočte laserový prístroj a nasmerujte vertikálny lúč smerom do druhého rohu alebo nastaveného referenčného bodu. Označte bod P 3 tak, aby bol vertikálne v línii s bodmi P 1 a P _2
• L4 Zmerajte vertikálnu vzdialenost D₂ medzi najvyšším a najnižším bodom.
• Vypočítajte maximálnu vzdialenost posunu a porovnajte ju s hodnotou D2.
• Ak hodnota D _2 nie je menšia než alebo rovná vypočítanej maximálnej vzdialenosti posunu, prístroj musíte vrátit' distribútorovi produktov spoločnosti Stanley na kalibráciu.

Maximálna vzdialenost' posunu:

$$ = 0, 2 \frac {\mathrm{mm}}{\mathrm{m}} \times \mathrm{D} \mathrm{m} $$

Maximálna hodnota

$$ = 0, 0 0 2 4 \frac {\text {in}}{\text {ft}} \times D _ {1} \text {ft} $$

Porovnanie: (pozrite si obrázok L_4 )

D_2 ≤ maximálna hodnota

Príklad:

• D_1 = 5 m, D_2 = 0.65 mm
- 0,2 mm/m × 5 m = 1,0 mm (maximálna vzdialenost posunu)
- 0,65 mm ≤ 1,0 mm (TRUE, tool is within calibration)

Presnost' vertikálneho lúča

(pozrite si obrázok Ⓜ)

• M1 Zmerajte výšku stípika dverí alebo referenčného bodu, čím získate vzdialenost D. Umiestnite laserový prístroj podľa obrázka so ZAPNÚTÝM laserom. Nasmerujte vertikálny lúč smerom k stípiku dverí alebo referenčnému bodu. Označte body P₁, P₂ a P₃ podľa obrázka.
• ^12 Premiestnite laserový prístroj na opačnú stranu stípika dverí alebo referenčného bodu a zarovnajte rovnaký vertikálny lůč s bodom P 2 a P 2 .
  • M3 Zmerajte horizontálne vzdialenosti medzi bodom P _1 a vertikálnym lúčom z druhého umiestnenia.
• Vypočítajte maximálnu vzdialenost posunu a porovnajte ju s hodnotou D _2
• Ak hodnota D _2 nie je menšia než alebo rovná vypočítanej maximálnej vzdialenosti posunu, prístroj musíte vrátit' distribútorovi produktov spoločnosti Stanley na kalibráciu.

Maximálna vzdialenost' posunu:

$$ \begin{array}{l} = 0, 4 \frac {\mathrm{mm}}{\mathrm{m}} \times D _ {1} \mathrm{m} \ = 0, 0 0 4 8 \frac {\text {in}}{\text {ft}} \times D _ {1} \text {ft} \ \end{array} $$

Maximálna hodnota

Porovnanie: (pozrite si obrázok ^M_3 )

D ≤ maximálna hodnota

Príklad:

• D_1=2 m, D_2=0,3 mm
- 0,4 mm/m × 2 m = 0,8 mm (maximálna vzdialenost posunu)
- 0,3 mm ≤ 0,8 mm (SPRÁVNE, prístroj je v rámci kalibračných hodnôt)

Presnost' horného a dolného lúča

(iba SCL-D/pozrite si obrázok Ⓝ)

• N. Umiestnite laserový prístroj podľa obrázka so ZAPNUTÝM laserom. Zmerajte vzdialenosti D₁ a D₂. Označte body P₁ a P₂.
• N2 Otočte laserový prístroj o 180°, pričom zachovajte rovnaké vzdialenosti pre D _1 a D _2 . Zarovnajte dolný laserový lúč s bodom P _2 . Označte bod P _3 .
  • N3 Zmerajte vzdialenost D 3 medzi bodmi P 3 a P _1
• Vypočítajte maximálnu vzdialenost posunu a porovnajte ju s hodnotou D.
• Ak hodnota D _3 nie je menšia než alebo rovná vypočítanej maximálnej vzdialenosti posunu, prístroj musíte vrátit' distribútorovi produktov spoločnosti Stanley na kalibráciu.

Maximálna vzdialenost' posunu:

$$ \begin{array}{l} = \left(D _ {1} m \times 0, 4 \frac {m m}{m}\right) + \left(D _ {2} m \times 0, 8 \frac {m m}{m}\right) \ = \left(D _ {1} f t \times 0, 0 0 4 8 \frac {\text {in}}{f t}\right) + \left(D _ {2} f t \times 0, 0 0 9 6 \frac {\text {in}}{f t}\right) \ \end{array} $$

Maximálna hodnota

Porovnanie: (pozrite si obrázok ^N_3 )

D_3 ≤ maximálna hodnota

Príklad:

• D_1 = 3 m, D_2 = 1 m, D_3 = 1,5 m
- (3 m x 0,4 mm/m) + (1 m x 0,8 mm/m) = 2,0 mm (maximálna vzdialenost posunu)
- 1,5 mm ≤ 2,0 mm (SPRÁVNE, prístroj je v rámci kalibračných hodnôt)

Špecifikácie

Laserový prístroj

	SCL SCL-D
Presnost nivelácie: ≤ 3 mm / 15 m
Horizontálna/vertikálna presnost ≤ 3 mm / 15 m
Presnost horného lúča: ≤ 3 mm / 15 m
Presnost dolného lúča: ≤ 6 mm / 15 m
Rozsah kompenzácie: Samonivelácia do ± 4°
Pracovná vzdialenost:
Čiara: ≥ 10 m ≥ 15 m
s laserovým detektorom: ≥ 25 m ≥ 50 m
Bod: ≥ 30 m
Trieda lasera: Trieda 2 (EN60825-1)
Vlnová dížka lasera 635 nm ± 5 nm
Prevádzková doba: ≥ 18 hodín (alkalické batérie) ≥ 10 hodín (alkalické batérie)
Zdroj napájania: 3 batérie vel'kosti AA
Krytie IP: IP54
Rozsah prevádzkových teplôt:	-10 °C až +50 °C
Rozsah skladovacích teplôt:	-25 °C až +70 °C
