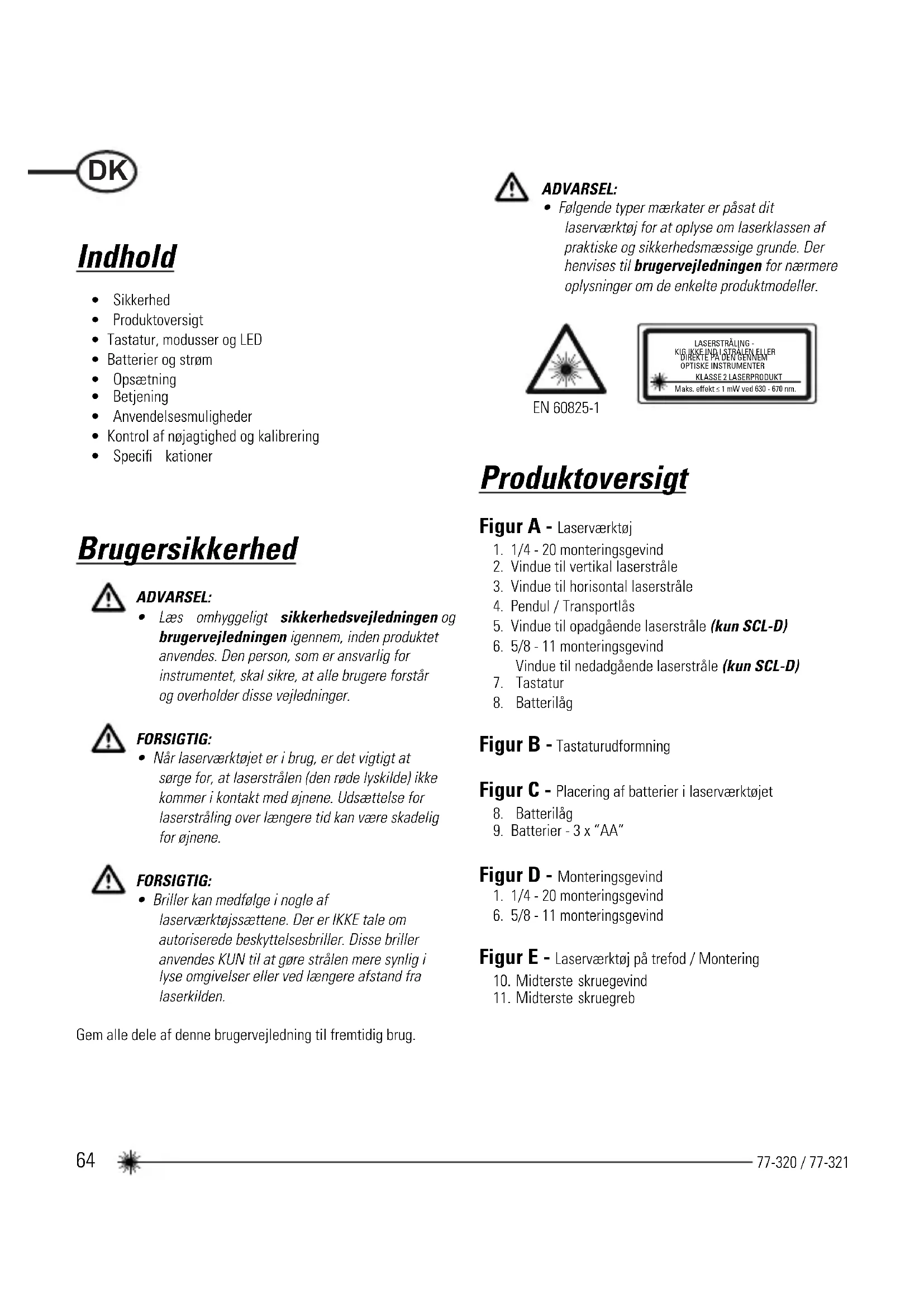

BRUGSANVISNING SCL STANLEY

• Sikkerhed
• Produktoversigt
  • Tastatur, modusser og LED
• Batterier og strøm
• Opsætning
• Betjening
  • Anvendelsesmuligheder
• Kontrol af nøjagtighed og kalibrering
• Specifi kationer

Brugersikkerhed

ADVARSEL:

- Læs omhyggeligt sikkerhedsvejledningen og brugervejledningen igennem, inden produktet anvendes. Den person, som er ansvarlig for instrumentet, skal sikre, at alle brugere forstår og overholder disse vejledninger.

FORSIGTIG:

- Når laserværktøjet er i brug, er det vigtigt at sørge for, at laserstrålen (den røde lyskilde) ikke kommer i kontakt med øjnene. Udsættelse for laserstråling over længere tid kan være skadelig for øjnene.

FORSIGTIG:

- Briller kan medfølge i nogle af laserværktøjssættene. Der er IKKE tale om autoriserede beskyttelsesbriller. Disse briller anvendes KUN til at gøre strålen mere synlig i lyse omgivelser eller ved længere afstand fra laserkilden.

Gem alle dele af denne brugervejledning til fremtidig brug.

ADVARSEL:

- Følgende typer mærkater er påsat dit laserværktøj for at oplyse om laserklassen af praktiske og sikkerhedsmæssige grunde. Der henvises til brugervejledningen for nærmere oplysninger om de enkelte produktmodeller.

EN 60825-1

LASERSTRÅLING - KIG IKKE INDI STRALEN ELLER DIREKTE PA DEN GENNEM OPTISKE INSTRUMENTER KLASSE 2 LASERPRODUKT Maks. effekt s 1 mW ved 630 - 670 nm.

Produktoversigt

Figur A - Laserværktøj

1. 1/4 - 20 monteringsgevind
2. Vindue til vertikal laserstråle
3. Vindue til horisontal laserstråle
4. Pendul / Transportlås
5. Vindue til opadgående laserstråle (kun SCL-D)
6. 5/8 - 11 monteringsgevind Vindue til nedadgående laserstråle (kun SCL-D)
7. Tastatur
8. Batterilåg

Figur B - Tastaturudformning

Figur C - Placering af batterier i laserværktøjet

1. Batterilåg
2. Batterier - 3 x "AA"

Figur D - Monteringsgevind

1. 1/4 - 20 monteringsgevind

2. 5/8 - 11 monteringsgevind

Figur E - Laserværktøj på trefod / Montering

1. Midterste skruegevind

2. Midterste skruegreb

Figur F - Pendul / Transportlåsens positioner

Figur G - Lasermodusser

Figur H - Impulsmodus

Figur J - Manual modus)

Figur K - Lige stråles nøjagtighed

Figur L - Horizontal stråles nøjagtighed

Figur M - Vertikal stråles nøjagtighed

Figur N - Nøjagtighed af opadgående og nedadgående stråle

Tænd-/modusknap (ON/OFF)

Impuls modusknap (ON/OFF)

Modusser (Se figur G)

Tilgængelige modusser (SCL)

• Horizontal linje
• Vertikal Linje
  • Horisontal og vertikal linje (Krydset)
• Alle stråler slukket (OFF)

Tilgængelige modusser (SCL-D)

• Horizontal linje
• Vertikal Linje
  • Horisontal og vertikal linje (Krydset)
  • Op- og nedadgående prikstråle
• Alle linjer og prikker
• Alle stråler slukket (OFF)

Lysdioder (Se fi gur®)

Strømlysdiode - Lyser GR∅N

- Strømmen er ON (tændt)

Strømindikator - Blinker R∅DT

- Lavt batteriniveau

Strømindikator - Lyser R∅DT

- Batteriet skal oplades

Lås lysdiode - Lyser R∅D

• Pendullås er ON (tændt)
• Selvnivellering er OFF (slukket)

Lås

lysdiode - Blinker R∅DT

- Uden for kompensationsområde

Impuls lysdiode - Lyser GR∅N

• Impulsmodus er ON (tændt)
  (Kan bruges med detektor)

Batterier og strøm

Isætning/udtagning af batterier (Se fi gur©)

Laserværktøj

• Drej laserværktøjet til bunden. Åbn dækslet til batterirummet ved at trykke på det og skubbe det ud.
• Isæt/udtag batterierne. Vend batterierne korrekt, når de sættes i laserværktøjet.
• Luk og lås dækslet til batterirummet ved at skubbe det ind, indtil det er helt lukket.

ADVARSEL:

- Vær særlig opmærksom på batterirummets markeringer af (+) og (-), så batterierne bliver sat korrekt i. Batterierne skal være af samme type og kapacitet. Benyt ikke en kombination af batterier, som ikke har samme tilbageværende kapacitet.

Opsætning

Trefod / Montering af ekstraudstyr (Se figur E)

• Anbring en trefod /ekstraudstyr på et sted, hvor den ikke står i vejen, tæt på midtpunktet af det område, der skal opmåles.
• Opsætning af trefod / ekstraudstyr efter behov. Justér positionen, så trefodens hoved / ekstraudstyrets monteringsbund er så vandret som muligt.
• For at gøre monteringen lettere, fjern benets montering fra laserværktøjet.
• Monter laserværktøjet på trefoden / ekstraudstyret ved at skubbe centerskruen op og stram den (Ekstraudstyr med enten 1/4 eller 5/8 gevindskrue kan bruges).

FORSIGTIG:

- Efterlad ikke laserværktøjet uden opsyn på et ekstraudstyr uden at have spændt centerskruen helt. Undladelse heraf kan medføre, at laserværktøjet falder ned og forårsager skader.

BEMÄRK:

• Det anbefales altid at støtte laserværktøjet med den ene hånd, när det anbringes eller fjernes fra et ekstraudstyr.
• Hvis der placeres over et mål, stram centerskruen delvist, ret laserværktøjet ind, og stram derefter fuldstændigt.

Betjening

BEMARK:

• Se Beskrivelsen af LED kan ses de forskellige meddelelser under betjeningen.
• Sørg altid for at kontrollere laserværktøjets nøjagtighed, inden det anvendes.
• I Manuel modus er selvnivellering slået FRA (OFF). Det kan ikke garanteres, at strålens nøjagtighed er i vater.
• Laserværktøjet giver besked, när det er uden for kompensationsområdet. Der henvises til Beskrivelsen af LED. Flyt laserværktøjet, så det er tættere på at være i vater.
• Når det ikke anvendes, bedes du sørge for at slukke (OFF) laserværktøjet, og at pendullåsen er placeret i låst position.

Tænd/Sluk

• Tryk på for at TÄNDE (ON) laserværktøjet.
- For at slukke (OFF) laserværktøjet, tryk gentagne gange
på indtil der vælges OFF-modus (slukket) ELLER tryk og hold nede i ≥ 3 sekunder for at slukke (OFF) laserværktøjet i et hvilken som helst modus.

Modus

- Tryk på gentagne gange for at bladre gennem de tilgængelige modusser.

Selvnivellering / Manuel modus

(Se Figurer F og J)

• Pendullåsen på laserværktøjet skal drejes på oplåst position for at aktivere selvnivellering.
• Laserværktøjet kan anvendes med pendullåsen i den läste position, när der er brug for at placere laserværktøjet i forskellige vinkler for at projicere lige linjer eller punkter, som ikke er på nivea.

Impulsmodus (Se fi gur Ⓗ)

• Når laserværktøjet er ON (tændt), tryk tænde/slukke (ON / OFF) impulsmodus.
• Impulsmodus giver mulighed for anvendelse sammen med en laserdetektor.

Anvendelsesmuligheder

• Opret to referencepunkter, der skal være i lod.
• Ret enten den nedadgående laserstråle eller det opadgående laserstråle ind til et fast referencepunkt.
• Den/de modsatrettede laserstråle(r) projicerer et punkt, der er i lod.
• Anbring den ønskede genstand, indtil laserstrålen fl ugter med det andet referencepunkt, der skal være i lod med det faste referencepunkt.

I vater / punktoverførsel

• Brug den horisontale laserstråle til at danne et horisontalt referenceniveau.
• Anbring den/de ønskede genstand(e) på linje med det horisontale referenceniveau for at sikre, at den/de er i vater.

Retvinklet

• Brug de vertikale og horisontale laserstråler til at danne et punkt hvor de to stråler krydser.
• Anbring den/de ønskede genstand(e) på linje med både den vertikale og den horisontale laserstråle for at sikre, at den/de er retvinklet.

Impulsmodus (Se figur Ⓗ)

- Indstilling af laserværktøjet til impulsmodus gør det muligt at anvende valgfri laserdetektorer.

- Deaktiverer selvnivelleringsfunktionen, hvorved laserenheden kan projicere en solid laserstråle i en vilkårlig retning.

Kontrol af nøjagtighed og kalibrering

BEMÄRK:

• Laserværktøjerne er fra fabrikken forseglede og kalibrerede til de angivne nøjagtigheder.
• Det anbefales at udføre en kalibreringstest, inden instrumentet benyttes første gang og derefter med regelmæssige mellemrum.
• Laserværktøjet bør kontrolleres regelmæssigt for at sikre dets nøjagtighed, særligt ved præcise opmålingsopgaver.
• Transportlåsen skal være i ulåst position for at lade laserværktøjet selvnivellere inden nøjagtigheden kontrolleres.

Nøjagtighed af laserstrålens niveau

(Se figur(K))

• K_1 Anbring laserværktøjet som vist med laseren ON (tændt). Markér punkt P _1 i krydset.
• ^K2 Drej laserværktøjet 180°, og markér punkt P 2 i krydset.
• K_3 Flyt laserværktøjet tæt på væggen, og markér punkt P_3 i krydset.
• K_4 Drej laserværktøjet 180°, og markér punkt P _4 i krydset.
• _5 Mål den vertikale afstand mellem P_1 og P_3 for at få D_3 og den vertikale afstand mellem P_2 og P_4 for at få D_4 .
• Beregn den maksimalt tilladte offset-afstand, og sammenlign med forskellen mellem D_3 og D_4 som vist i ligningen.
• Hvis summen ikke er mindre end eller lig med den beregnede maksimale offset-afstand, skal værktøjet returneres til din Stanley-forhandler.

- 1,0 mm ≤ 1,8 mm (SANDT, værktøjet er inden for kalibreringen)

Nøjagtighed af horizontal laserstråle

(Se figur ^① )

• L_1 Anbring laserværktøjet som vist med laseren ON (tændt). Ret den vertikale stråle mod det første hjørne eller et fast referencepunkt. Mål halvdelen af afstand D _1 , og markér punkt P _1 .
• L_2 Rotér laserværktøjet 90°, og ret den forreste vertikale laserstråle ind til punkt P _1 . Markér punkt P _2 , hvor de horisontale og vertikale laserstråler krydser hinanden.
• L_3 Rotér laserværktøjet og ret den vertikale stråle mod det andet hjørne eller det faste referencepunkt. Markér punkt P_3 således at den er vertikal på linje med punkter P_1 og P_2 .
• _4 Mål den vertikale afstand D _2 mellem det højeste og laveste punkt.
• Beregn den maksimale offset-afstand og sammenlign med D2.
• Hvis Pkke er mindre end eller lig med den beregnede maksimale offset-afstand, skal værktøjet returneres til din Stanley-forhandler for kalibrering.

• D_1 = 5m, D_2 = 0.65mm
• 0,2 mm / m × 5 m = 1,0 mm (maksimal offset-afstand)
• 0,65 mm ≤ 1,0 mm (SANDT, værktøjet er inden for kalibreringen)

Nøjagtighed af vertikal laserstråle

(Se figur ^M )

• Mål højden på en dørkarm eller til et referencepunkt for at få afstand D 1 . Anbring laserværktøjet som vist med laseren ON (tændt). Ret den vertikale stråle mod dørkarmen eller referencepunktet. Markér punkt P 1 , P 2 og P 3 som vist.
• ^M_2 Flyt laserenheden til den modsatte side af dørkarmen eller referencepunktet, og få den vertikale stråle til at fl ugte med P 2 og P 3 .
• Mål den horisontale afstand mellem P_1 og den vertikale stråle fra den 2. position.
• Beregn den maksimale offset-afstand, og sammenlign med D.
• Hvis Pkke er mindre end eller lig med den beregnede maksimale offset-afstand, skal værktøjet returneres til din Stanley-forhandler for kalibrering.

• D_1 = 2m, D_2 = 0.3mm
• 0,4 mm x 2 m = 0,8 mm (maksimal offset-afstand)
• 0,3 mm ≤ 0,8 mm (SANDT, værktøjet er inden for kalibreringen)

Nøjagtighed af opadgående og nedadgående stråle

(Kun SCL-D / Se fi gur N)

• N_1 Anbring laserenheden som vist med laseren ON (tændt). Mål afstand D _1 og D _2 . Markér punkt P _1 og P _2 .
• ^N_2 Drej laserenheden 180°, idet afstand D 1 og D 2 skal bevares. Ret den nedadgående laserstråle ind til punkt P 2 . Markér punkt P 3 .
  • N 3 Mål afstand D 3 mellem punkter P 3 og P 1 .
• Beregn den maksimale offset-afstand, og sammenlign med D_3 .
• Hvis Dkke er mindre end eller lig med den beregnede maksimale offset-afstand, skal værktøjet returneres til din Stanley-forhandler for kalibrering.

	SCL SCL-D
Nivelleringsnøjagtighed: ≤ 3 mm / 15 m
Horisontal / Vertikal nøjagtighed ≤ 3 mm/ 15 m
Nøjagtighed af opadgående stråle: ≤ 3 m
Nøjagtighed af nedadgående stråle: ≤ 6 m
Kompensationsområde: Selvnivellering til ± 4^
Arbejdsafstand:
Linje: ≥ 10 m. ≥ 15 m.
med laserdetektor: ≥ 25 m. ≥ 50 m.
Prik: ≥ 30 m.
Laserklasse: Klasse 2 (EN60825-1)
Laserbølgelængde 635 nm ± 5 nm
Driftstid: ≥ 18 timer (Alkalisk) ≥ 10 timer (Alkalisk)	(Alkalisk)
Strømforsyning: 3 x “AA” batterier
IP-klasse:	IP54
Driftstemperaturområde:	-10°C til +50°C
Opbevaringstemperaturområde: -25°C til	+70°C
