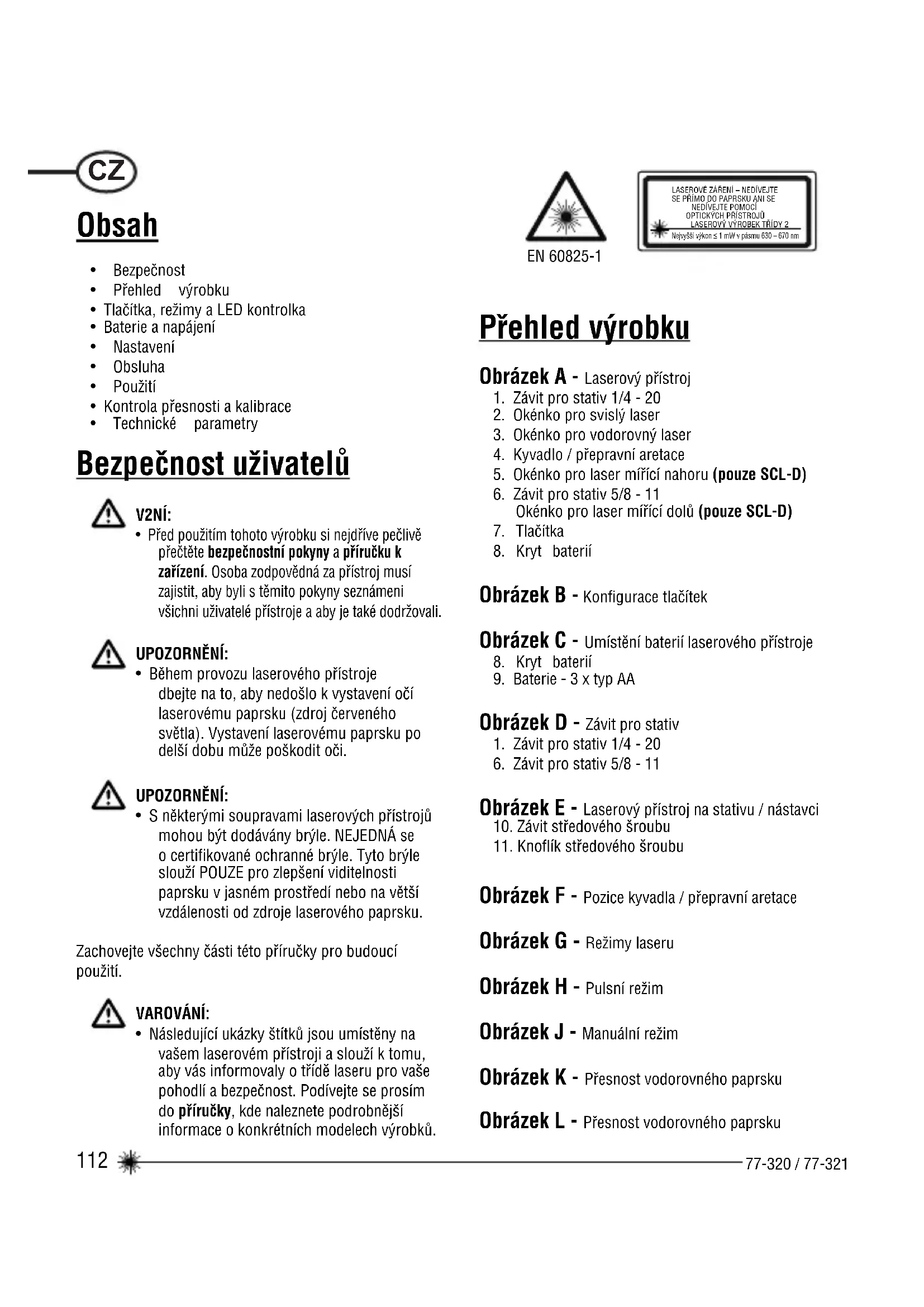

NÁVOD K OBSLUZE SCL STANLEY

• Bezpečnost
• Přehled výrobku
  • Tlačítka, režimy a LED kontrolka
• Baterie a napájení
• Nastavení
• Obsluha
• Použití
• Kontrola přesnosti a kalibrace
  • Technické parametry

Bezpečnost uživatelů

V2NÍ:

- Před použitím tohoto výrobku si nejdříve pečlivě přečtěte bezpečnostní pokyny a příručku k zařízení. Osoba zodpovědná za přístroj musí zajistit, aby byli s těmito pokyny seznámeni všichni uživatelé přístroje a aby je také dodržovali.

UPOZORNĚNÍ:

- Během provozu laserového přístroje dbejte na to, aby nedošlo k vystavení očí laserovému paprsku (zdroj červeného světla). Vystavení laserovému paprsku po delší dobu může poškodit oči.

UPOZORNĚNÍ:

- S některými soupravami laserových přístrojů mohou být dodávány brýle. NEJEDNÁ se o certifikované ochranné brýle. Tyto brýle slouží POUZE pro zlepšení viditelnosti paprsku v jasném prostředí nebo na větší vzdálenosti od zdroje laserového paprsku.

Zachovejte všechny části této příručky pro budoucí použití.

VAROVÁNÍ:

- Následující ukázky štítků jsou umístěny na vašem laserovém přístroji a slouží k tomu, aby vás informovaly o třídě laseru pro vaše pohodlí a bezpečnost. Podívejte se prosím do příručky, kde naleznete podrobnější informace o konkrétních modelech výrobků.

EN 60825-1

LASEROVÉ ZÁŘENÍ – NEDÍVEJTE SE PRÍMO DO PAPRSKU ANI SE NEDÍVEJTE POMOCI OPTICKÝCH PŘÍSTROJŮ LASEROVÝ VYROBEK TŘÍDY 2 Nejvýšti výkon ≤ 1 mW v pásmu 680–670 nm

Přehled výrobku

Obrázek A - Laserový přístroj

1. Závit pro stativ 1/4 - 20
2. Okénko pro svislý laser
3. Okénko pro vodorovný laser
4. Kyvadlo / přepravní aretace
5. Okénko pro laser mířící nahoru (pouze SCL-D)
6. Závit pro stativ 5/8 - 11 Okénko pro laser mířící dolů (pouze SCL-D)
7. Tlačítka
8. Kryt baterií

Obrázek B - Konfigurace tlačítek

Obrázek C - Umístění baterií laserového přístroje

1. Kryt baterií

2. Baterie - 3 x typ AA

Obrázek D - Závit pro stativ

1. Závit pro stativ 1/4 - 20

2. Závit pro stativ 5/8 - 11

Obrázek E - Laserový přístroj na stativu / nástavci

1. Závit středového šroubu

2. Knoflík středového šroubu

Obrázek F - Pozice kyvadla / přepravní aretace

Obrázek G - Režimy laseru

Obrázek H - Pulsní režim

Obrázek J - Manuální režim

Obrázek K - Přesnost vodorovného paprsku

Obrázek L - Přesnost vodorovného paprsku

Obrázek M - Přesnost svislého paprsku

Obrázek N - Přesnost paprsku mířícího nahoru a dolů

Tlačítka, režimy a LED kontrolka

Tlačítka (viz obrázek Ⓑ)

Tlačítko zapnutí / vypnutí / režim

Tlačítko zapnutí / vypnutí pulsního režimu

Režimy (viz obrázek G)

Režimy k dispozici (SCL)

• Vodorovná linka
- Svislá linka
• Vodorovná linka a svislá linka (kolmo)
• Všechny lasery vypnuty

Režimy k dispozici (SCL-D)

• Vodorovná linka
• Svislá linka
• Vodorovná linka a svislá linka (kolmo)
• Bodový paprsek mířící nahoru a dolů
• Všechny linky a bodový paprsek
• Všechny lasery vypnuty

LED kontrolky (viz obrázek Ⓑ)

LED napájení - Svítí ZELENĚ

- Napájení zapnuto

LED napájení - Bliká ČERVENĚ

- Vybité baterie

LED napájení - Svítí ČERVENĚ

LED uzamčení - Svítí ČERVENĚ

• Uzamčení kyvadla je zapnuto
• Samonivelace je vypnuta

LED uzamčení - Bliká ČERVENĚ

• Mimo kompenzační rozmezí

LED pulsního režimu - Svítí ZELENĚ

- Pulsní režim je zapnutý

(Lze použít s detektorem.)

Baterie a napájení

Vložení/vyjmutí baterie

(Viz obrázek ©)

Laserový přístroj

• Otočte laserový přístroj vzhůru nohama. Otevřete prostor pro baterii stisknutím a vysunutím krytu.
• Vložte / vyjměte baterie. Při vkládání baterií do laserového přístroje dodržte správnou polaritu.
• Zavřete a zajistěte kryt prostoru pro baterii nasunutím, až zacvakne.

VAROVÁNÍ:

- Věnujte pozornost označení (+) a (-) na držáku baterií, aby byly baterie správně vloženy. Baterie musí být stejného typu a nabití. Nepoužívejte různé baterie s různým zbývajícím nabitím.

Nastavení

Montáž na nástavec

Uchycení stativu / nástavce (viz obrázek E)

• Umístěte stativ / nástavec na místo, kde nemůže snadno dojít k jeho převržení a poblíž středu oblasti, kterou chcete měřit.
• Podle požadavků nastavte stativ / nástavec. Nastavte polohu tak, aby byla hlavice stativu / nástavce pro uchycení přibližně ve vodorovné poloze.
• Aby bylo uchycení snadnější, odstraňte nástavec pro nožky z laserového přístroje
• Připevněte laserový přístroj ke stativu / nástavci tak, že zatlačíte středový šroub a utáhnete ho. (Je možné použít nástavec se závitem 1/4 nebo 5/8.)

UPOZORNĚNÍ:

- Nenechávejte laserový přístroj bez dozoru na nástavci bez úplného utažení středového šroubu. V opačném případě může dojít k pádu laserového přístroje a jeho možnému poškození.

POZNÁMKA:

• Je vhodné vždy podepřít laserový přístroj jednou rukou při jeho umístování nebo vyjímání z nástavce.
• Pokud jej umístujete na cíl, částečně utáhněte středový šroub, vyrovnejte laserový přístroj a poté šroub úplně dotáhněte.

Použití

Olovnice / prěnos bodu

• Pomocí svislého laserového paprsku zajistíte svislou referenční rovinu.
• Umístěte požadovaný předmět nebo předměty tak, až budou na svislé referenční rovině, tím zajistíte jejich svislost.

(Pouze SCL-D):

• Stanovte 2 referenční body, které mají být na svislici.
• Jeden z laserů mířících dolů nebo nahoru nastavte na referenční bod.
• Protější laser bude promítat bod, který je na svislici.
• Upravte polohu požadovaného předmětu, až bude laserový paprsek zarovnán s druhým referenčním bodem, který má být na svislici od prvního bodu.

Obsluha

POZNÁMKA:

• Viz Popis LED, kde naleznete indikace během provozu.
• Před zahájením práce s laserovým přístrojem vždy zkontrolujte jeho přesnost.
• V manuálním režimu je samonivelace vypnuta. Přesnost paprsku není zaručena.
• Laserový přístroj vás upozorní, pokud dojde k vybočení z kompenzačního rozmezí. Prostudujte si Popis LED. Změňte polohu laserového přístroje tak, aby byl lépe vyrovnaný.
• Když laserový přístroj nepoužíváte, vypněte ho a uzamkněte kyvadlo.

Napájení

• Stisknutím
- Opakovaným stiskem zvolte režim vypnuto
NEBO stiskem a podržením ⏻ ≥ 3 sekundy v jakémkoli režimu laserový prístroj vypnete.

Režim

• Opakovaným stiskem můžete přepínat dostupné režimy.

Samonivelační / manuální režim (Viz obrázky F a J.)

• Aby bylo možné použít samonivelaci, uzamčení kyvadla laserového přístroje musí být v pozici odemčeno.
• Laserový přístroj s uzamčeným kyvadlem je možné používat, když je nutné umístit laserový přístroj umístit v různých pozicích kvůli promítání nevodorovných linek nebo bodů.

Vodováha / Přenos bodu

• Pomocí vodorovného laserového paprsku zajistíte vodorovnou referenční rovinu.
• Umístěte požadovaný předmět nebo předměty tak, až budou na vodorovné referenční rovině, tím zajistíte jejich vodorovnost.

Kolmost

• Zapněte svislý a vodorovný paprsek a stanovte místo protnutí dvou paprsků.
• Umístěte požadovaný předmět nebo předměty tak, až

budou na svislé a vodorovné referenční rovině, tím zajistíte jejich kolmost.

Pulsní režim (viz obrázek Ⓗ)

• Když je laserový přístroj zapnutý, stiskem zapnete nebo vypnete pulzní režim.
• Pulsní režim umožnuje použití s laserovým detektorem.

Pulsní režim (viz obrázek Ⓗ)

- Nastavením laserové přístroje do pulsního režimu lze využívat volitelné laserové detektory.

Manuální režim (viz obrázky Ⓕ a Ⓙ)

- Blokuje samonivelaci a umožňuje projekci laserového paprsku libovolným směrem.

Kontrola presnosti a kalibrace

POZNÁMKA:

• Laserové přístroje jsou zapečetěny a zkalibrovány ve výrobě na stanovenou přesnost.
• Doporučuje se provést kontrolu kalibrace před prvním použitím a poté pravidelně během pozdějšího použití.
• Laserový přístroj musí být pravidelně kontrolován, aby se zajistila přesnost, zvláště pak u případů, kdy je zapotřebí přesného měření.
• Před měřením přesnosti je nutné přepravní aretaci odemknout, aby byl laserový přístroj schopen provést samonivelaci.

Přesnost vyrovnaného paprsku

(Viz obrázek K)

• K1 Umístěte laserový přístroj dle obrázku, laser zapnutý. Označte si bod P 1 v místě křížení.
• Otočte laserovou jednotku o 180° a označte si bod P _2 v místě křížení.
• Posuňte laserový přístroj ke stěně a označte si bod P _3 v místě křížení.
• K_4 Otočte laserovou jednotku o 180° a označte si bod P. v místě křížení.
• Změřte svislou vzdálenost mezi P 1 a P 3 a získejte tak vzdálenost D 3 a svislou vzdálenost meži P 2 a P 4 a získejte tak vzdálenost D 4 .
• Vypočtěte maximální rozdíl vzdáleností a porovnejte s D_3 a D_4 dle vzorce.
• Pokud součet není nejvýše rovný vypočtenému maximálnímu rozdílu, je nutno přístroj vrátit distributorovi Stanley ke kalibraci.

Maximální povolený posun:

Maximum	= 0,2 × (D_1 m - (2 × D_2 m))
	= 0,0024 × (D_1 ft - (2 × D_2 ft))

Porovnejte: (Viz obrázek _5 )

D_3

-

D_4 ≤ ±

Maximum

Příklad:

• D_1 = 10 m, D_2 = 0,5 m
• D_3 = 0,4 mm
• D_4 = -0,6 mm
- 0,2 mm/m × (10 m - (2 × 0,5 m) = 1,8 mm (maximální posun)
- (0,4mm) - (-0,6mm) = 1,0mm
- 1,0 mm ≤ 1,8 mm (PLATÍ, přesnost je dodržena)

Přesnost vodorovného paprsku

(Viz obrázek Ⓛ)

• Umístěte laserový přístroj dle obrázku, laser zapnutý. Namiřte svislý paprsek na první roh nebo nastavený referenční bod. Odměřte polovinu vzdálenosti D 1 a označte si bod P 1 .
• L_2 Otočte laserový přístroj a zarovnejte přední svislý laserový paprsek s bodem P_1 . Vyznačte si bod P_2 , kde se kříží vodorovný a svislý paprsek.
• Otočte laserový přístroj a namiřte svislý paprsek na druhý roh nebo nastavený referenční bod. Označte bod P 3 , aby byl ve svislici s body P 1 a P _2 .
• Změřte svislou vzdálenost D _2 mezi nejvyšším a nejnižším bodem.
• Vypočtěte maximální rozdíl vzdálenosti a porovnejte s D2.
• Pokud Dnení nejvýše rovný vypočtenému maximálnímu rozdílu, je nutno přístroj vrátit distributorovi Stanley ke kalibraci.

Maximální povolený posun:

Maximum	= 0,2 mm/m× D1m
	= 0,0024 in stopy × D1ft

Porovnejte: (Viz obrázek L _4 )

D2≤ Maximum

Příklad:

• D_1 = 5 m, D_2 = 0,65 mm
• 0,2 mm × 5 m = 1,0 mm (maximální posun)
- 0,65 mm ≤ 1,0 mm (PLATÍ, přesnost je dodržena)

Přesnost svislého paprsku

(Viz obrázek M)

• Změřte výšku zárubně dveří nebo referenčního bodu a získáte vzdálenost D 1 . Umístěte laserový přístroj dle obrázku, laser zapnutý. Namiřte svislý paprsek na zárubeň dveří nebo referenční bod. Označte si body P 1 , P 2 a P 3 dle obrázku.
• m_2 Přesuňte laserový přístroj na protější stranu zárubně dveří nebo referenční bod a zarovnejte stejný svislý paprsek s body P_2 a P_3 .
• M_3 Změřte vodorovné vzdálenosti mezi P_1 a svislým paprskem ze druhého místa.
• Vypočtěte maximální rozdíl vzdálenosti a porovnejte s D _2 .
• Pokud Dnení nejvýše rovný vypočtenému maximálnímu rozdílu, je nutno přístroj vrátit distributorovi Stanley ke kalibraci.

Maximální posun:

$$ \begin{array}{l} = 0, 4 \frac {\mathrm{mm}}{\mathrm{m}} \times D _ {1} \mathrm{m} \ = 0, 0 0 4 8 \text { in } \text { stopy } \times D _ {1} \text { ft } \ \end{array} $$

Maximum

Porovnejte: (Viz obrázek ^M_3 )

$$ D _ {2} \leq \text { Maximum } $$

Příklad:

• D_1 = 2 m, D_2 = 0,3 mm
• 0,4 mm/m × 2 m = 0,8 mm (maximální posun)
- 0,3 mm ≤ 0,8 mm (PLATÍ, přesnost je dodržena)

Přesnost paprsku mířícího nahoru a dolů

(Pouze SCL-D / viz obrázek Ⓝ)

• N 1 Umístěte laserový přístroj dle obrázku, laser zapnutý. Změřte vzdálenosti D 1 a D 2 . Označte si body P 1 a P _2 .
• ^N_2 Otočte laserovou jednotku o 180° a dodržte stejné vzdálenosti D 1 a D 2 . Nastavte dolů mříćí paprsek na bod P 2 . Označte sí bod P 3
  • N 3 Změřte vzdálenost D 3 mezi body P 3 a P 1 .
• Vypočtěte maximální rozdíl vzdálenosti a porovnejte s D _2 .
• Pokud Dnení nejvýše rovný vypočtenému maximálnímu rozdílu, je nutno přístroj vrátit distributorovi Stanley ke kalibraci.

Maximální povolený posun:

$$ \begin{array}{l} \text { Maximum } = \left(D _ {1} m \times 0, 4 \frac {\mathrm{mm}}{\mathrm{m}}\right) + \left(D _ {2} m \times 0, 8 \frac {\mathrm{mm}}{\mathrm{m}}\right) \ = \left(D _ {1} f t \times 0, 0 0 4 8 \text { in } \text { stopy }\right) + \left(D _ {2} f t \times \right. \ 0, 0 0 9 6 \text { in stopy } \ \end{array} $$

Porovnejte: (Viz obrázek N _3 )

$$ D _ {3} \leq \text { Maximum } $$

Příklad:

• D_1 = 3 m, D_2 = 1 m, D_3 = 1,5 m
- (3 m x 0,4 ) + (1 m x 0,8 ) = 2,0 mm (maximální posun)
- 1,5 mm ≤ 2,0 mm (PLATÍ, přesnost je dodržena)

Technické parametry

Laserový přístroj

	SCL SCL-D
Přesnost nivelace: ≤ 3 mm / 15 m
Přesnost vodorovného/svislého paprsku	≤ 3 mm / 15 m
Přesnost paprsku mířícího nahoru: ≤
Přesnost paprsku mířícího dolů: ≤ 6 m
Kompenzační rozmezí: Samonivelace na ±4°
Pracovní vzdálenost:
Laserová linka: ≥ 10 m ≥ 15 m
s detektorem laseru: ≥ 25 m ≥ 50 m
Bod: ≥ 30 m
Třída laseru: Třída 2 (EN60825-1)
Vlnová délka laseru 635 nm ± 5 nm
Provozní doba: ≥ 18 hodin (alkalické baterie) ≥ 10 hodin (alkalické baterie)
Zdroj napájení: 3 x baterie AA
Krytí IP:	IP54
Rozmezí provozních teplot:	-10°C až +50°C
Rozmezí skladovacích teplot:	-25°C až +70°C
