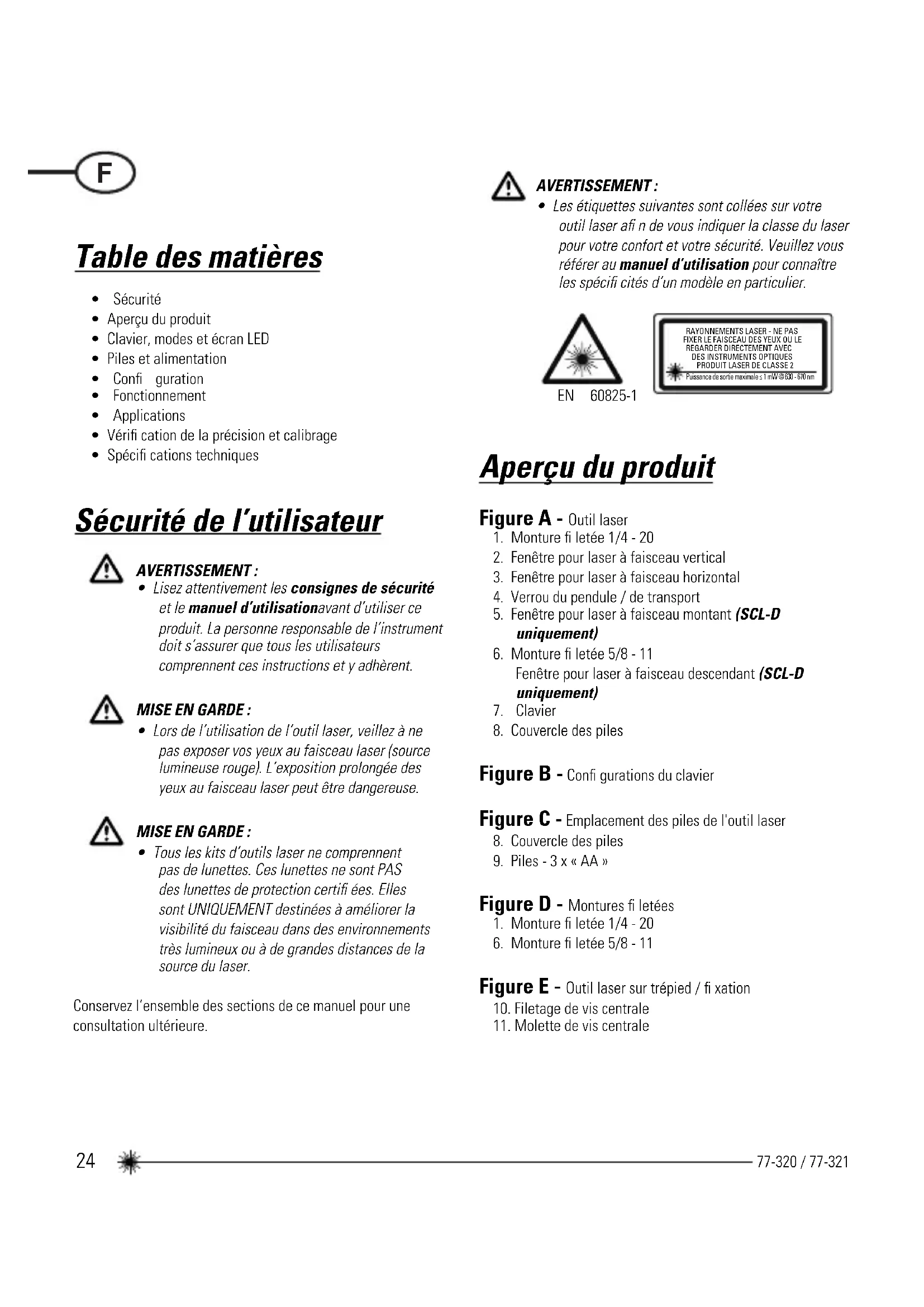

MODE D'EMPLOI SCL STANLEY

⑧ (-) (+) (-) ⑨ (+) (+) (-) (+) (c)

• Sécurité
• Aperçu du produit
• Clavier, modes et écran LED
• Piles et alimentation
• Confi guration
• Fonctionnement
• Applications
  • Vérification de la précision et calibrage
• Spécifi cations techniques

Sécurité de l'utilisateur

AVERTISSEMENT :

- Lisez attentivement les consignes de sécurité et le manuel d'utilisation avant d'utiliser ce produit. La personne responsable de l'instrument doit s'assurer que tous les utilisateurs comprennent ces instructions et y adhèrent.

MISE EN GARDE :

- Lors de l'utilisation de l'outil laser, veillez à ne pas exposer vos yeux au faisceau laser (source lumineuse rouge). L'exposition prolongée des yeux au faisceau laser peut être dangereuse.

MISE EN GARDE :

- Tous les kits d'outils laser ne comprennent pas de lunettes. Ces lunettes ne sont PAS des lunettes de protection certifiées. Elles sont UNIQUEMENT destinées à améliorer la visibilité du faisceau dans des environnements très lumineux ou à de grandes distances de la source du laser.

Conservez l'ensemble des sections de ce manuel pour une consultation ultérieure.

AVERTISSEMENT :

- Les étiquettes suivantes sont collées sur votre outil laser afi n de vous indiquer la classe du laser pour votre confort et votre sécurité. Veuillez vous référer au manuel d'utilisation pour connaître les spécifi cités d'un modèle en particulier.

EN 60825-1

RAYONNEMENTS LASER - NE PAS FIXER LE FAISCEAU DES YEUX OU LE REGARDER DIRECTEMENT AVEC DES INSTRUMENTS OPTIQUES PRODUIT LASER DE CLASSE 2 Paisance de sortie maximale ≤1 mW @ 630 - 670 nm

Aperçu du produit

Figure A - Outil laser

1. Monture fi letée 1/4 - 20
2. Fenêtre pour laser à faisceau vertical
3. Fenêtre pour laser à faisceau horizontal
4. Verrou du pendule / de transport
5. Fenêtre pour laser à faisceau montant (SCL-D uniquement)
6. Monture fi letée 5/8 - 11 Fenêtre pour laser à faisceau descendant (SCL-D uniquement)
7. Clavier
8. Couvercle des piles

Figure B - Configurations du clavier

Figure C - Emplacement des piles de l'outil laser

1. Couvercle des piles

2. Piles - 3 x « AA »

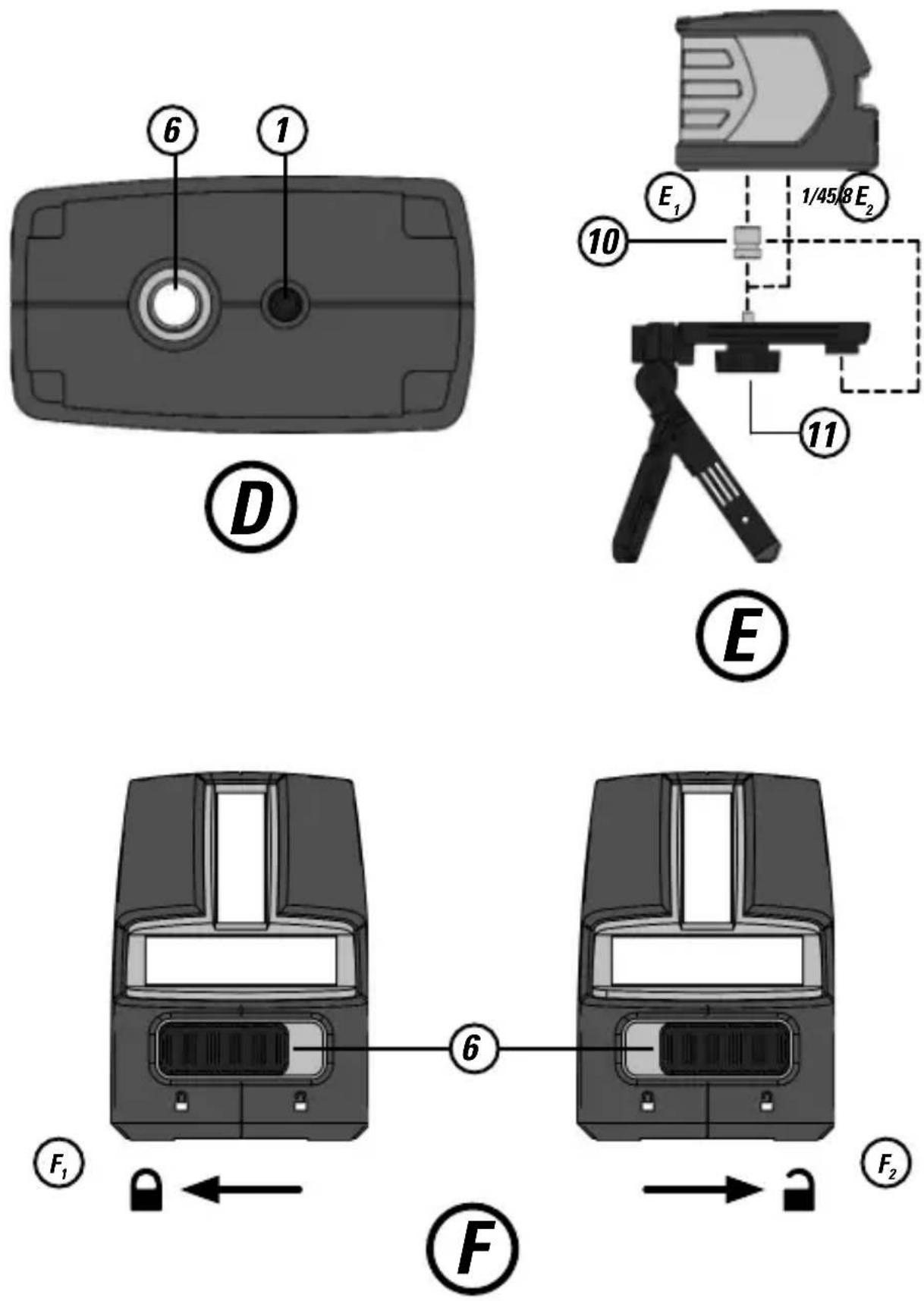

Figure D - Montures fi letées

1. Monture fi letée 1/4 - 20

2. Monture fi letée 5/8 - 11

Figure E - Outil laser sur trépied / fixation

1. Filetage de vis centrale

2. Molette de vis centrale

Figure F - Positions du verrou du pendule / de transport

Figure K - Précision du faisceau de niveau

Figure L - Précision du faisceau horizontal

Figure M - Précision du faisceau vertical

Figure N - Précision du faisceau montant et descendant

Clavier, modes et écran LED

Claviers (Voir figure B)

Bouton de mise SOUS / HORS TENSION / Mode

Bouton MARCHE / ARRÊT du mode impulsions

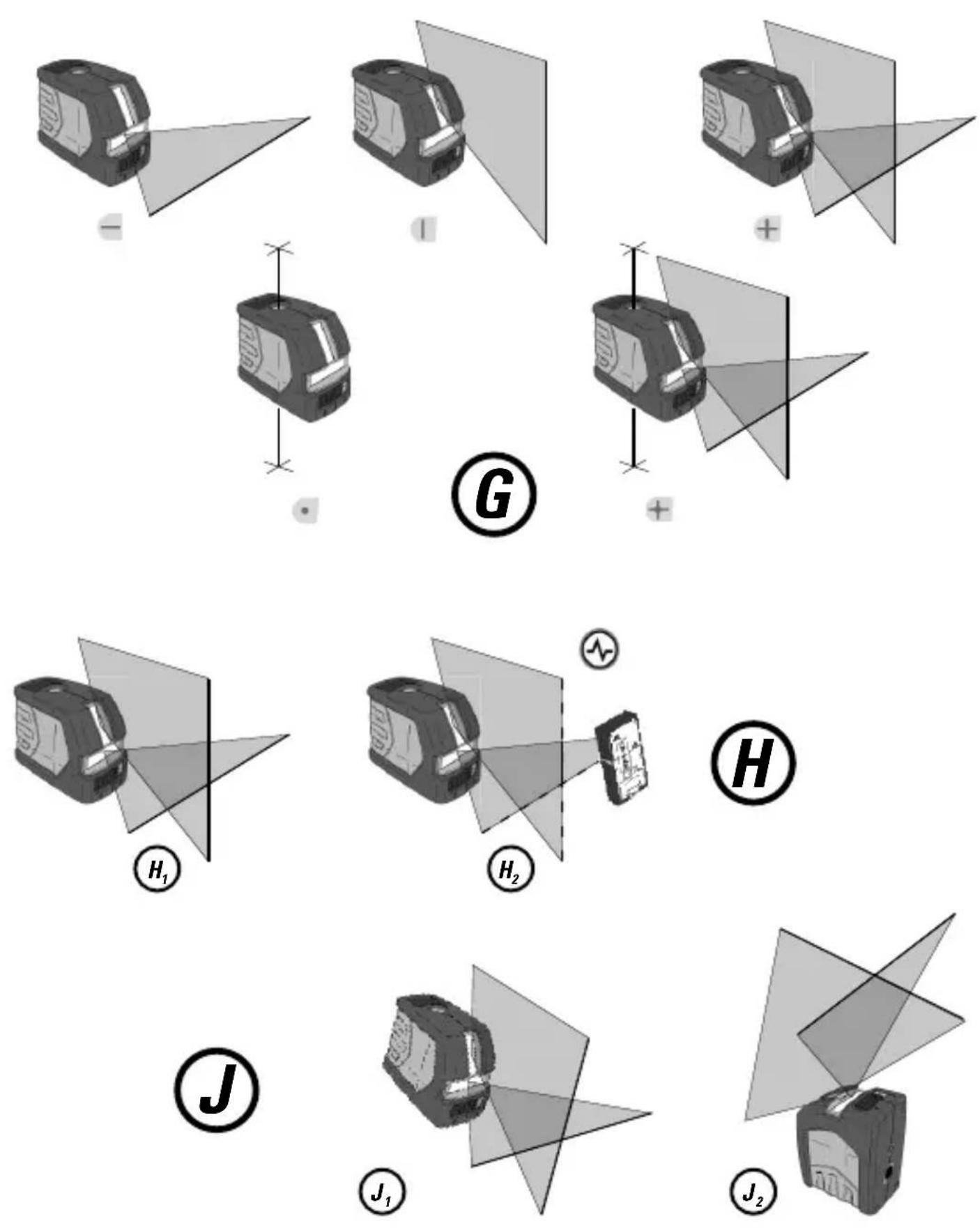

Modes (Voir figure®)

Modes disponibles (SCL)

• Ligne horizontale
• Ligne verticale
  • Ligne horizontale et ligne verticale (croix)
  • Tous les faisceaux éteints

Modes disponibles (SCL-D)

• Ligne horizontale
• Ligne verticale
  • Ligne horizontale et ligne verticale (croix)
• Précision du faisceau montant et descendant
  • Toutes les lignes et tous les points
• Tous les faisceaux éteints

LED (Voir figure®)

Témoin lumineux d'alimentation - VERT fi xe

• L'alimentation est sous tension.

Témoin lumineux d'alimentation - ROUGE clignotant

- Piles faibles

Témoin lumineux d'alimentation - ROUGE fixe

- Les piles nécessitent un rechargement

Témoin lumineux du verrou - ROUGE fi xe

• Le verrou du pendule est actionné
- La mise à niveau automatique est désactivée

Témoin lumineux du verrou - ROUGE clignotant

- Plage de compensation dépassée

Témoin lumineux d'impulsions - VERT fixe

- Le mode impulsions est activé (Peut être utilisé avec le détecteur)

Piles et alimentation

Installation / Retrait des piles (Voir figure©)

Outil laser

• Tournez l'outil laser vers le bas. Ouvrez le couvercle du compartiment à piles en appuyant dessus et en le faisant coulisser.
• Installez / retirez les piles. Orientez correctement les piles lorsqu'elles sont placées dans l'outil laser.
• Fermez le couvercle du compartiment à piles en le faisant coulisser jusqu'à ce qu'il soit bien en place et fermé.

AVERTISSEMENT :

- Pour une bonne insertion des piles, prêtez attention aux symboles (+) et (-) fi gurant dans le compartiment à piles. Les piles doivent être du même type et de la même puissance. N'utilisez pas de piles de puissances différentes.

Config guration

Fixation sur des accessoires

Monture de trépied / accessoire (Voir figure ^E )

• Positionnez le trépied dans un endroit où il ne risque pas d'être déplacé et à proximité du centre de la zone à mesurer.
• Installez le trépied / l'accessoire si nécessaire. Ajustez la position afi n de s'assurer que la base de fi xation de la tête du trépied / de l'accessoire est presque horizontale.
• Retirez la fi xation du pied de l'outil laser pour faciliter le montage.
• Fixez l'outil laser sur le trépied / l'accessoire en poussant la vis centrale vers le haut et en serrant (Les accessoires ayant une vis fi letée 1/4 ou 5/8 peuvent être utilisés).

MISE EN GARDE :

- Ne laissez pas l'outil laser sans surveillance sur un accessoire sans avoir complètement serré la vis centrale. Un tel oubli peut entraîner la chute de l'outil laser et de possibles dégâts sur ce dernier.

REMARQUE :

• Il est recommandé de toujours soutenir l'outil laser d'une main lors de son placement ou de son enlèvement d'un accessoire.
• En cas de positionnement sur une cible, serrez partiellement la vis centrale, alignez l'outil laser, puis serrez complètement.

Fonctionnement

REMARQUE :

• Consultez les Descriptions LED pour en savoir plus sur les indications affi chées durant l'utilisation.
• Avant d'utiliser l'outil laser, assurez-vous de toujours bien vérifi er la qualité de sa précision.
• En mode manuel, la fonction Mise à niveau automatique est DÉSACTIVÉE. La précision du faisceau n'est pas garantie d'être à niveau.
• L'outil laser indiquera si la plage de compensation est dépassée. Référence Descriptions LED. Repositionnez l'outil laser pour obtenir une meilleure mise à niveau.
• Lorsqu'il n'est pas utilisé, assurez-vous d'éteindre l'outil laser et de mettre le verrou du pendule en position verrouillée.

Alimentation

• Appuyez sur le bouton pour mettre l'outil laser SOUS TENSION.
  • Pour mettre HORS TENSION l'outil laser, appuyez
  plusieurs fois sur jusqu'à ce que le mode ARRÊT soit sélectionné OU appuyez sur le bouton et maintenez-le enfoncé pendant ≥ 3 secondes pour mettre hors tension l'outil laser dans n'importe quel mode.

Mode

- Appuyez sur le bouton plusieurs fois pour choisir parmi les différents modes disponibles.

Mode mise à niveau automatique / manuel (Voir Figures ^F et ^J )

• Le verrou du pendule sur l'outil laser doit être désactionné afi n de pouvoir effectuer la mise à niveau automatique.
• L'outil laser peut être utilisé avec le verrou du pendule actionné lorsqu'il est nécessaire de positionner l'outil laser à différents angles pour projeter des lignes droites ou des points qui ne sont pas à niveau.

Mode impulsions (Voir Figure Ⓗ)

• Lorsque l'outil laser est allumé, appuyez sur pour ACTIVER / DÉSACTIVER le mode impulsions.
• Le mode impulsions permet une utilisation avec un capteur laser.

Applications

Aplomb / transfert de point

• À l'aide du faisceau laser vertical, établissez un plan de référence vertical.
• Positionnez l' / les objet(s) souhaité(s) de sorte qu'il(s) soi(en)t aligné(s) sur le plan de référence vertical et qu'il(s) soi(en)t ainsi d'aplomb.
• Établissez 2 points de référence qui doivent être d'aplomb.
• Alignez le faisceau laser descendant ou montant pour établir un point de référence.
• Le(s) faisceau(x) laser opposé(s) projettera(ont) un point qui est d'aplomb.
• Positionnez l'objet souhaité de sorte que le faisceau laser

(SCL-D uniquement):

soit aligné sur le deuxième point de référence qui doit être d'aplomb par rapport au point de référence fi xé.

Niveau / transfert de point

• À l'aide du faisceau laser horizontal, établissez un plan de référence horizontal.
• Positionnez l' / les objet(s) souhaité(s) de sorte qu'il(s) soi(en)t aligné(s) sur le plan de référence horizontal et qu'il(s) soi(en)t ainsi à niveau.

Équerre

• À l'aide des faisceaux laser vertical et horizontal, établissez un point où ces 2 faisceaux se croisent.
• Positionnez l' / les objet(s) souhaité(s) de sorte qu'il(s) soi(en)t aligné(s) à la fois sur les faisceaux vertical et horizontal et que cet / ces objet(s) soi(en)t ainsi mis en équerre.

Mode impulsions (Voir Figure Ⓗ)

- Le réglage de l'outil laser sur le mode impulsions permet de l'utiliser avec des capteurs laser en option.

Mode manuel (Voir Figures ⑤ et ⑦ )

- Désactive la fonction de mise à niveau automatique et permet à l'outil laser de projeter un faisceau rigide dans n'importe quelle direction.

Vérification de la précision et calibrage

REMARQUE :

• Les outils lasers sont scellés et calibrés en usine pour correspondre aux précisions spécifiées.
• Une vérifi cation du calibrage est recommandée avant la première utilisation de votre laser puis à intervalles réguliers.
• L'outil laser doit être vérifi é régulièrement de manière à s'assurer de son exactitude, en particulier pour des topologies précises.
• Le verrou de transport doit être en position déverrouillée afi n que l'outil laser puisse effectuer la mise à niveau automatique avant de vérifi er la précision.

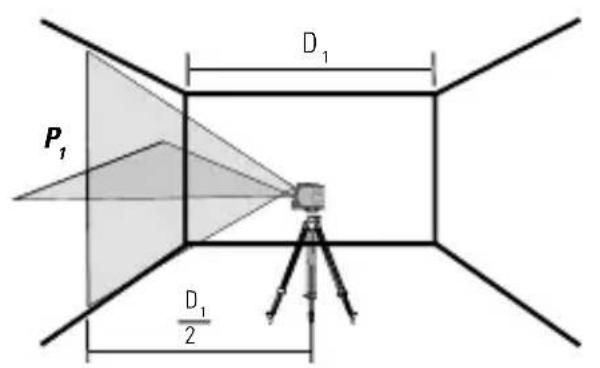

Précision du faisceau de niveau

(Voir figure(K))

• Positionnez l'outil laser comme indiqué avec le laser en marche. Marquez le point de croisement P _1 .
• K_2 Pivotez l'outil laser de 180° et marquez le point de croisement P_2 .
• Rapprochez l'outil laser du mur et marquez le point de croisement P_3 .
• K_4 Pivotez l'outil laser de 180° et marquez le point de croisement P_4 .
• _5 Mesurez la distance verticale entre P_1 et P_3 pour obtenir D_3 et la distance verticale entre P_2 et P_4 pour obtenir D_4 .
• Calculez le décalage maximal autorisé et comparez à la différence entre D_a et D_b comme indiqué dans l'équation.
• Si la somme n'est pas inférieure ou égale au décalage maximal calculé, l'outil doit être renvoyé à votre distributeur Stanley pour calibrage.

Décalage maximal :

$$ \begin{array}{l} = 0. 2 \frac {m m}{m} \times \left(D _ {1} m - (2 \times D _ {2} m)\right) \ = 0, 0 0 2 4 \frac {p o .}{p i .} \times (D _ {1} p i. - (2 \times D _ {2} p i.)) \ \end{array} $$

Maximum

Comparez : (Voir figure ^K_5 )

$$ D _ {3} - D _ {4} \leq \pm M a x i m u m $$

Exemple :

• D_1 = 10 m, D_2 = 0.5 m
- D_3 = 0,4 ~mm
• D_4 = -0.6 mm
- 0,2 mm x (10 m - (2 x 0,5 m) = 1,8 mm (décalage maximal)
- (0,4mm) - (-0,6mm) = 1,0mm
- 1,0 mm ≤ 1,8 mm (VRAI, l'outil est dans les limites du calibrage)

Précision du faisceau horizontal

(Voir figure L)

• Positionnez l'outil laser comme indiqué avec le laser en marche. Pointez le faisceau vertical vers le premier coin ou un point de référence défi ni. Mesurez la moitié de la distance D_1 et marquez le point P_1 .
• L_2 Pivotez l'outil laser de 90° et alignez le faisceau laser vertical avant sur le point P_1 Marquez le point de croisement des faisceaux laser horizontal et vertical avant P_x
• L_3 Pivotez l'outil laser et pointez le faisceau vertical vers le second coin ou point de référence défi ni. Marquez le point P_3 afi n qu'il soit verticalement aligné sur les points P_1 et P_2 .
• l_4 Mesurez la distance verticale D_2 entre le point le plus haut et le point le plus bas.
• Calculez le décalage maximal autorisé et comparez à D2.
• Si _2 Dh'est pas inférieur ou égal au décalage maximal calculé, l'outil doit être renvoyé à votre distributeur Stanley pour calibrage.

Décalage maximal :

$$ \begin{array}{l} = 0, 2 \frac {m m}{m} \times D _ {1} m \ \text { Maximum } \ = 0, 0 0 2 4 \frac {p o .}{p i .} \times D _ {1} p i. \ \end{array} $$

• D_1 = 5m, D_2 = 0,65mm
• 0,2 mm × 5 m = 1,0 mm (décalage maximal)
• 0,65 mm ≤ 1,0 mm (VRAI, l'outil est dans les limites du calibrage)

Précision du faisceau vertical

• Mesurez la hauteur d'un montant de porte ou d'un point de référence pour obtenir la distance D_1 . Positionnez l'outil laser comme indiqué avec le laser en marche. Pointez le faisceau vertical vers le montant de porte ou point de référence. Marquez les points P_1, P_2 et P_3 comme indiqué.
• M2Déplacez l'outil laser vers le côté opposé du montant de porte ou point de référence et alignez le faisceau vertical sur P 2 et P 3 .
• Mesuréz les distances horizontales entre P_1 et le faisceau vertical à partir du 2ème emplacement.
• Calculez le décalage maximal autorisé et comparez à D _2
• Si P'est pas inférieur ou égal au décalage maximal calculé, l'outil doit être renvoyé à votre distributeur Stanley pour calibrage.

Décalage maximal :

$$ \begin{array}{l} = 0, 4 \frac {m m}{m} \times D _ {1} m \ = 0, 0 0 4 8 \frac {p o .}{p i .} \times D _ {1} p i. \ \end{array} $$

Maximum

Comparer : (Voir figure ^M_3 )

D_2 ≤ Maximum

Exemple :

• D_1 = 2m, D_2 = 0.3mm
  • 0,4 mm × 2 m = 0,8 mm (décalage maximal)
• 0,3 mm ≤ 0,8 mm (VRAI, l'outil est dans les limites du calibrage)

Précision du faisceau montant et descendant

(SCL-D uniquement / Voir figure ^N )

• N_1 Positionnez l'outil laser comme indiqué avec le laser en marche. Mesurez les distances D_1 et D_2 . Marquez les points P_1 et P_2 .
• ^N_2 Pivotez l'outil laser de 180° en conservant les mêmes distances pour D 1 et D 2 . Alignez le faisceau laser descendant sur le point P 2 . Marquez le point P 3
  • Mesurez la distance D_3 entre les points P_3 et P_1 .
• Calculez le décalage maximal autorisé et comparez à D _3
• Si _3 D'est pas inférieur ou égal au décalage maximal calculé, l'outil doit être renvoyé à votre distributeur Stanley pour calibrage.

Décalage maximal :

$$ \begin{array}{l} = \left(D _ {1} m \times 0. 4 \frac {m m}{m}\right) + \left(D _ {2} m \times 0. 8 \frac {m m}{m}\right) \ = \left(D _ {1} p i. x 0, 0 0 4 8 \frac {p o}{p I .}\right) + \left(D _ {2} p i. x 0, 0 0 9 6 \frac {p o}{p I .}\right) \ \end{array} $$

Maximum

Comparez : (Voir figure ^N_3 )

D_3 ≤ Maximum

Exemple :

• D_1 = 3m, D_2 = 1m, D_3 = 1,5m
• (3 m x 0,4 mm/m) + (1 m x 0,8 mm/m) = 2,0 mm (décalage maximal)
• 1,5 mm ≤ 2,0 mm (VRAI, l'outil est dans les limites du calibrage)

Spécifi cations techniques

Outil laser

	SCL SCL-D
Précision du nivellement : ≤ 3 mm / 15 m
Précision horizontale / verticale ≤ 3 mm / 15 m
Précision du faisceau montant : ≤ 3 mm /
Précision du faisceau descendant : ≤ 6 m
Plage de compensation : Mise à niveau automatique à ± 4°
Distance de fonctionnement :
Ligne : ≥ 10 m ≥ 15 m
avec capteur laser : ≥ 25 m ≥ 50 m
Point : ≥ 30 m
Classe du laser : Classe 2 (EN60825-1)
Longueur d'onde du laser 635 nm ± 5 nm
Durée de fonctionnement : ≥ 18 heures (alcaline) ≥ 10 heures (alcaline)
Alimentation :	3 piles « AA »
Indice de protection :	IP54
Plage de température de fonctionnement :	- 10 °C à + 50 °C
Plage de température de rangement :	- 25 °C à + 70 °C

Remarques

I

Indice

- Je nutné nabît baterie
