Marca	Stanley
Modello	SCL
Categoria	Livello laser
Precisione di livellamento	≤ 3 mm / 15 m
Precisione orizzontale/verticale	≤ 3 mm / 15 m
Campo di compensazione	± 4° (livellamento automatico)
Distanza di funzionamento (linea)	≥ 10 m
Distanza di funzionamento (con sensore)	≥ 25 m
Classe laser	Classe 2 (EN60825-1)
Lunghezza d'onda laser	635 nm ± 5 nm
Durata di funzionamento	≥ 18 ore (pile alcaline)
Alimentazione	3 pile AA
Grado di protezione	IP54
Temperatura di funzionamento	-10 °C a +50 °C
Temperatura di stoccaggio	-25 °C a +70 °C
Funzioni principali	Livellamento automatico, modalità manuale, modalità impulsi, blocco del pendolo
Fasci proiettati	Orizzontale, verticale, croce
Montatura	Filettatura 1/4-20 e 5/8-11 per treppiede
Sicurezza	Radiazione laser classe 2, non guardare direttamente

Domande frequenti - SCL STANLEY

Come accendere e spegnere il livello laser Stanley SCL?

Premere il pulsante ACCENSIONE/SPEGNIMENTO per accendere. Per spegnere, premere più volte fino a selezionare la modalità SPEGNIMENTO o tenere premuto il pulsante per ≥ 3 secondi.

Quale tipo di pile utilizzare e come installarle?

Utilizzare 3 pile AA alcaline. Aprire il coperchio delle pile facendolo scorrere, inserire le pile rispettando le polarità (+/-), quindi richiudere.

A cosa serve la modalità impulsi?

La modalità impulsi consente di utilizzare l'utensile con un sensore laser esterno per aumentare la portata o lavorare all'aperto. Premere il pulsante modalità impulsi per attivarla.

Come verificare la precisione del livello laser?

Seguire le procedure di verifica nel manuale: test del fascio di livello (figura K), orizzontale (L), verticale (M) e ascendente/discendente (N). Utilizzare le formule di calcolo dello scostamento massimo. Se fuori limite, restituire l'utensile per calibrazione.

Cosa significa la spia rossa lampeggiante?

Una spia rossa lampeggiante indica pile scariche. Sostituire le pile rapidamente. Una luce rossa fissa indica che le pile sono esaurite.

Come utilizzare il blocco del pendolo?

Il blocco del pendolo (o blocco di trasporto) deve essere sbloccato per il livellamento automatico. Bloccato, l'utensile può essere inclinato manualmente per proiettare linee a qualsiasi angolazione, ma la precisione non è garantita.

Posso fissare il laser su un treppiede?

Sì, l'utensile dispone di montature filettate 1/4-20 e 5/8-11. Fissarlo avvitando la vite centrale del treppiede. Serrare bene per evitare cadute.

Quali sono le precauzioni di sicurezza da rispettare?

Non guardare direttamente il fascio laser (classe 2). Evitare l'esposizione prolungata degli occhi. Gli occhiali forniti non sono occhiali di protezione certificati.

Come pulire il livello laser?

Utilizzare un panno morbido e asciutto. Non utilizzare solventi. Pulire le finestre laser con cautela. Conservare l'utensile nella sua custodia a temperatura ambiente.

Cosa fare se l'utensile non effettua il livellamento automatico?

Verificare che il blocco del pendolo sia sbloccato. Se la spia rossa lampeggia, indica che il campo di compensazione è stato superato. Riposizionare l'utensile su una superficie più orizzontale.

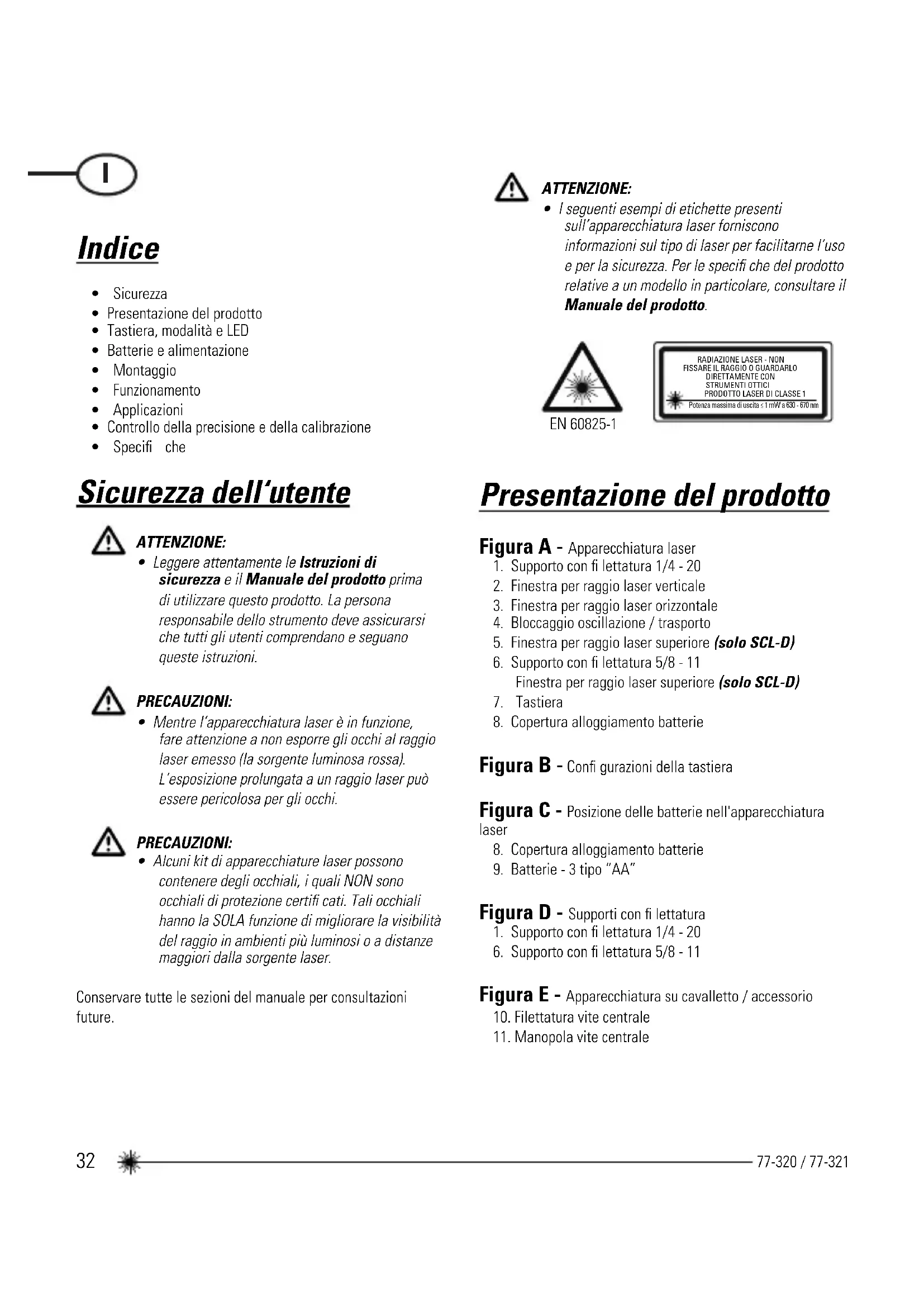

MANUALE UTENTE SCL STANLEY

• Sicurezza
• Presentazione del prodotto
  • Tastiera, modalità e LED
• Batterie e alimentazione
• Montaggio
• Funzionamento
• Applicazioni
  • Controllo della precisione e della calibrazione
• Specifi che

Sicurezza dell'utente

ATTENZIONE:

- Leggere attentamente le Istruzioni di sicurezza e il Manuale del prodotto prima di utilizzare questo prodotto. La persona responsabile dello strumento deve assicurarsi che tutti gli utenti comprendano e seguano queste istruzioni.

PRECAUZIONI:

- Mentre l'apparecchiatura laser è in funzione, fare attenzione a non esporre gli occhi al raggio laser emesso (la sorgente luminosa rossa). L'esposizione prolungata a un raggio laser può essere pericolosa per gli occhi.

PRECAUZIONI:

- Alcuni kit di apparecchiature laser possono contenere degli occhiali, i quali NON sono occhiali di protezione certifi cati. Tali occhiali hanno la SOLA funzione di migliorare la visibilità del raggio in ambienti più luminosi o a distanze maggiori dalla sorgente laser.

Conservare tutte le sezioni del manuale per consultazioni future.

ATTENZIONE:

- I seguenti esempi di etichette presenti sull'apparecchiatura laser forniscono informazioni sul tipo di laser per facilitarne l'uso e per la sicurezza. Per le specifici che del prodotto relative a un modello in particolare, consultare il Manuale del prodotto.

EN 60825-1

Presentazione del prodotto

Figura A - Apparecchiatura laser

1. Supporto con fi lettatura 1/4 - 20
2. Finestra per raggio laser verticale
3. Finestra per raggio laser orizzontale
4. Bloccaggio oscillazione / trasporto
5. Finestra per raggio laser superiore (solo SCL-D)
6. Supporto con fi lettatura 5/8 - 11 Finestra per raggio laser superiore (solo SCL-D)
7. Tastiera
8. Copertura alloggiamento batterie

Figura B - Confi gurazioni della tastiera

Figura C - Posizione delle batterie nell'apparecchiatura laser

1. Copertura alloggiamento batterie
2. Batterie - 3 tipo "AA"

Figura D - Supporti con fi lettatura

1. Supporto con fi lettatura 1/4 - 20
2. Supporto con fi lettatura 5/8 - 11

Figura E - Apparecchiatura su cavalletto / accessorio

1. Filettatura vite centrale
2. Manopola vite centrale

Figura F - Posizioni bloccaggio oscillazione / trasporto

Figura G - Modalità laser

Figura H - Modalità a impulsi

Figura J - Modalità manuale

Figura K - Precisione del raggio a livello

Figura L - Precisione del raggio orizzontale

Figura M - Precisione del raggio verticale

Figura N - Precisione del raggio superiore e inferiore

Tastiera, modalità e LED

Tastiere (vedere fi guraB)

Tasto modalità accensione/spegnimento

Tasto modalità a impulsi attivata/disattivata

Modalità (vedere fi gura G)

Modalità disponibili (SCL)

• Linea orizzontale
• Linea verticale
• Linea orizzontale e linea verticale (intersezione)
• Tutti i raggi spenti

Modalità disponibili (SCL-D)

• Linea orizzontale
• Linea verticale
• Linea orizzontale e linea verticale (intersezione)
  • Raggio punto superiore e inferiore
• Tutte le linee e i punti
• Tutti i raggi spenti

LED (vedere fi gura®)

LED di alimentazione - Luce VERDE fi ssa

• Apparecchiatura accesa

LED di alimentazione - ROSSO lampeggiante

- Batteria quasi scarica

LED di alimentazione - ROSSO fi sso

- È necessario ricaricare la batteria

LED bloccaggio - ROSSO fi sso

• Il bloccaggio oscillazione è attivato
• L'autolivellamento è disattivato

LED bloccaggio - ROSSO lampeggiante

- Fuori dall'intervallo di compensazione

LED impulso - Luce VERDE fi ssa

- La modalità a impulsi è attivata (si può utilizzare con un rilevatore)

Batterie e alimentazione

Installazione/rimozione delle batterie

(Vedere fi gura©)

Apparecchiatura laser

• Capovolgere l'apparecchiatura laser. Aprire il coperchio dell'alloggiamento batterie premendolo e facendolo scivolare.
• Installare / rimuovere le batterie. Inserire le batterie nella direzione giusta all'interno dell'apparecchiatura laser.
• Chiudere e bloccare la copertura dell'alloggiamento batterie facendolo scivolare fi nché non si chiude completamente.

ATTENZIONE:

- Prestare molta attenzione ai segni della polarità (+) e (-) all'interno dell'alloggiamento batterie, in modo da inserire queste ultime in modo corretto. Le batterie devono essere dello stesso tipo e della stessa capacità. Non usare batterie con diversi livelli di carica.

Montaggio

Montaggio sugli accessori di supporto

Montaggio su cavalletto / accessorio (vedere fi gura

• Posizionare il cavalletto / l'accessorio in un punto in cui non rischi di essere urtato, e quanto più possibile al centro dell'area da misurare.
• Montare il cavalletto / l'accessorio nel modo corretto. Regolare la posizione in modo che la testa del cavalletto / accessorio sia quanto più possibile orizzontale.
• Rimuovere le gambe dall'apparecchiatura laser per eseguire l'operazione in maniera più agevole.
• Montare l'apparecchiatura laser sul cavalletto/ accessorio spingendo verso l'alto la vite centrale e serrarla (Possono essere utilizzati accessori con viti con fi lettatura 1/4 o 5/8).

PRECAUZIONI:

- Non lasciare l'apparecchiatura laser incustodita su un accessorio senza aver serrato completamente la vite centrale per evitarne la caduta e il danneggiamento.

NOTA:

• È consigliabile sostenere sempre l'apparecchiatura laser con una mano mentre viene posizionata o rimossa da un accessorio.
• In caso di posizionamento sopra un obiettivo, serrare parzialmente la vite centrale, allineare l'apparecchiatura laser, quindi serrare completamente.

Funzionamento

NOTA:

• Per indicazioni durante il funzionamento, consultare la sezione descrittiva LED.
• Prima di utilizzare l'apparecchiatura laser, controllarne la precisione.
• In modalità manuale, l'autolivellamento è disattivato. Non è garantito che la precisione del raggio sia a livello.
• L'apparecchiatura laser indicherà quando è fuori dall'intervallo di compensazione. Consultare la sezione descrittiva LED. Riposizionare l'apparecchiatura laser per correggere il livellamento.

- Quando non è utilizzata, assicurarsi che l'apparecchiatura laser sia spenta e inserire il bloccaggio oscillazione.

Accensione/spegnimento

• Premere per accendere l'apparecchiatura laser.
  • Per spegnere l'apparecchiatura laser, premere

ripetutamente fi nché non si seleziona la modalità di spegnimento OPPURE tenere premuto per almeno 3 secondi per spegnere l'apparecchiatura laser mentre è in qualsiasi modalità.

Modalità

- Premere ripetutamente per visualizzare ciclicamente le modalità disponibili.

Modalità autolivellamento / manuale

(Vedere figure(F) e J)

• Il bloccaggio oscillazione sull'apparecchiatura laser deve essere disinserito per consentire l'autolivellamento.
• L'apparecchiatura laser può essere utilizzata con il bloccaggio oscillazione inserito quando deve essere posizionata in vari angoli per proiettare linee rette o punti non a livello.

Modalità a impulsi (vedere fi gura ^H )

• Quando l'apparecchiatura laser è accesa, premere per attivare/disattivare la modalità a impulsi.
• La modalità a impulsi permettere di usare un rilevatore laser.

Applicazioni

A piombo / trasferimento di un punto

• Usando il raggio laser verticale, fi ssare un piano di riferimento verticale.
• Posizionare il/gli oggetto/i desiderato/i fi nché non è/ sono allineato/i con il piano di riferimento verticale per assicurarsi che il/gli oggetto/i sia/no a piombo.

(Solo SCL-D):

• Fissare 2 punti di riferimento da mettere a piombo.

• Allineare il raggio laser inferiore o quello superiore con un punto di riferimento fi ssato.
• Il/i raggio/i laser opposto/i proietterà/anno un punto che sarà a piombo.
• Posizionare l'oggetto desiderato finché il raggio laser non è allineato con il secondo punto di riferimento da mettere a piombo rispetto al punto di riferimento fi ssato.

A livello / trasferimento di un punto

• Usando il raggio laser orizzontale, fi ssare un piano di riferimento orizzontale.
• Posizionare il/gli oggetto/i desiderato/i finché non è/ sono allineato/i con il piano di riferimento orizzontale per assicurarsi che il/gli oggetto/i sia/no a livello.

A squadro

• Usando sia il raggio laser verticale sia quello orizzontale, fi ssare un punto in cui i due raggi si intersecano.
• Posizionare il/gli oggetto/i desiderato/i finché non è/ sono allineato/i sia con il raggio laser verticale sia con quello orizzontale per assicurarsi che il/gli oggetto/i sia/no a squadro.

Modalità a impulsi (vedere fi gura®)

- Impostare l'apparecchiatura laser in modalità a impulsi consente l'utilizzo di rilevatori laser opzionali.

Modalità manuale (vedere fi gura F e J)

- Disabilita la funzione di autolivellamento e permette all'unità laser di proiettare un raggio laser rigido in qualsiasi direzione.

Controllo della precisione e della calibrazione

NOTA:

• Le apparecchiature laser sono sigillate e calibrate al momento della fabbricazione secondo i valori specifici cati.
• Si consiglia di controllare la calibrazione prima di utilizzare l'apparecchiatura laser per la prima volta e di ripetere periodicamente questo controllo per i futuri utilizzi.
• L'apparecchiatura laser deve essere controllata regolarmente per garantirne la precisione, in particolar modo per le tracciature di precisione.
• Il bloccaggio per il trasporto deve essere disinserito per consentire all'apparecchiatura laser di eseguire l'autolivellamento prima di controllare la precisione.

Precisione del raggio a livello

(Vedere fi gura(K))

• Posizionare l'apparecchiatura laser come mostrato con il laser acceso. Segnare il punto P_1 nell'intersezione.
• _2 Ruotare l'unità laser di 180° e segnare il punto P_2 nell'intersezione.
• Spostare l'apparecchiatura laser vicino al muro e segnare il punto P_3 nell'intersezione.
• K_4 Ruotare l'unità laser di 180° e segnare il punto P_4 nell'intersezione.
• K_5 Misurare la distanza verticale tra P_1 e P_3 per ottenere D_3 e la distanza verticale tra P_2 e P_4 per ottenere D_4 .
• Calcolare la distanza di scostamento massima e confrontare la differenza di D_3 e D_4 come mostrato nell'equazione.
• Se la somma non è minore o uguale alla distanza di scostamento massima calcolata, l'apparecchiatura deve essere restituita al distributore Stanley per la calibrazione.

Distanza di scostamento massima:

$$ \begin{array}{l} = 0, 2 \frac {m m}{m} \times (D _ {1} m - (2 \times D _ {2} m)) \ = 0, 0 0 2 4 \frac {i n}{f t} \times (D _ {1} f t - (2 \times D _ {2} f t)) \ \end{array} $$

Confrontare: (Vedere fi gura ^K_5 )

$$ D _ {3} - D _ {4} \leq \pm M a s s i m o $$

Esempio:

• D_1 = 10m, D_2 = 0.5m
  • D_3 = 0.4 mm
  • D_4 = -0.6 mm
• 0,2 mm x (10 m - (2 x 0,5 m) = 1,8 mm (distanza di scostamento massima)
  • (0,4 mm) - (-0,6 mm) = 1,0 mm
• 1,0 mm ≤ 1,8 mm (CORRETTO, i valori dell'apparecchiatura sono compresi tra quelli della calibrazione)

Precisione del raggio orizzontale

(Vedere fi gura L)

• Posizionare l'apparecchiatura laser come mostrato con il laser acceso. Puntare il raggio verticale verso il primo angolo o un punto di riferimento fi ssato. Misurare metà della distanza D_1 e segnare il punto P_1 .
• L_2 Ruotare l'apparecchiatura laser e allineare il raggio laser verticale anteriore con il punto P_1 . Segnare il punto P_2 in cui il raggio laser orizzontale e quello verticale si intersecano.
• L_3 Ruotare l'apparecchiatura laser e puntare il raggio verticale verso il secondo angolo o il punto di riferimento fi ssato. Segnare il punto P_3 in modo che sia verticalmente in linea con i punti P_1 e P_2 .
• Misurare la distanza verticale D_2 tra il punto più alto e quello più basso.
• Calcolare la distanza di scostamento massima e confrontarla con D2.
• Se Don è minore o uguale alla distanza di scostamento massima calcolata, l'apparecchiatura deve essere restituita al distributore Stanley per la calibrazione.

Distanza di scostamento massima:

$$ \begin{array}{l} = 0, 2 \frac {m m}{m} \times D _ {1} m \ = 0, 0 0 2 4 \frac {i n}{f t} \times D _ {1} f t \ \end{array} $$

Massimo

Confrontare: (Vedere fi gura ^L_4 )

$$ D _ {2} \leq M a s s i m o $$

Esempio:

• D_1 = 5m, D_2 = 0.65mm
• 0,2 mm/m x 5 m = 1,0 mm (distanza di scostamento massima)
• 0,65 mm ≤ 1,0 mm (CORRETTO, i valori dell'apparecchiatura sono compresi tra quelli della calibrazione)

Precisione del raggio verticale

(Vedere fi gura ^M )

• Misurare l'altezza dello stipite di una porta o di un punto di riferimento per ottenere la distanza D_1 . Posizionare l'apparecchiatura laser come mostrato con il laser acceso. Puntare il raggio verticale verso lo stipite della porta o il punto di riferimento. Segnare i punti P_1 , P_2 e P_3 come mostrato.
• M_2 Spostare l'apparecchiatura laser verso il lato opposto dello stipite della porta o del punto di riferimento e allineare lo stesso raggio verticale con P_2 e P_3 .
• Misurare le distanze orizzontali tra P _1 e il raggio verticale dalla seconda posizione.
• Calcolare la distanza di scostamento massima e confrontarla con D_2 .
• Se 12 Don è minore o uguale alla distanza di scostamento massima calcolata, l'apparecchiatura deve essere restituita al distributore Stanley per la calibrazione.

Distanza di scostamento massima:

$$ \begin{array}{l} = 0, 4 \frac {m m}{m} \times D _ {1} m \ = 0, 0 0 4 8 \frac {i n}{f t} \times D _ {1} f t \ \end{array} $$

Massimo

Confrontare: (Vedere fi gura ^M_3 )

$$ D _ {2} \leq M a s s i m o $$

Esempio:

• D_1 = 2m, D_2 = 0,3mm
- 0,4 mm x 2 m = 0,8 mm (distanza di scostamento massima)
- 0,3 mm ≤ 0,8 mm (CORRETTO, i valori dell'apparecchiatura sono compresi tra quelli della calibrazione)

Precisione del raggio superiore e inferiore

(Solo SCL-D / vedere fi gura®)

• Posizionare l'unità laser come mostrato con il laser acceso. Misurare le distanze D_1 e D_2 . Segnare i punti P_1 e P_2 .
• N_2 Ruotare l'unità laser di 180° mantenendo le stesse distanze per D_1 e D_2 . Allineare il raggio laser verso il basso con il punto P_2 . Segnare il punto _3 .
• Misurare la distanza D_3 tra i punti P_3 e P_1 .
• Calcolare la distanza di scostamento massima e confrontarla con D_3 .
• Se Ron è minore o uguale alla distanza di scostamento massima calcolata, l'apparecchiatura deve essere restituita al distributore Stanley per la calibrazione.

Distanza di scostamento massima:

$$ \begin{array}{l} = \left(D _ {1} m \times 0. 4 \frac {m m}{m}\right) + \left(D _ {2} m \times 0. 8 \frac {m m}{m}\right) \ = \left(D _ {1} f t \times 0, 0 0 4 8 \frac {i n}{f t}\right) + \left(D _ {2} f t \times 0, 0 0 9 6 \frac {i n}{f t}\right) \ \end{array} $$

Confrontare: (Vedere fi gura ^N_3 )

$$ D _ {3} \leq M a s s i m o $$

Esempio:

• D_1 = 3m, D_2 = 1m, D_3 = 1,5m
• (3 m × 0,4 ) + (1 m × 0,8 ) = 2,0 mm (distanza di scostamento massima)
• 1,5 mm ≤ 2,0 mm (CORRETTO, i valori dell'apparecchiatura sono compresi tra quelli della calibrazione)

Specifi che

Apparecchiatura laser

	SCL SCL-D
Precisione livellamento: ≤ 3 mm / 15 m
Precisione orizzontale / verticale ≤ 3 mm / 15 m
Precisione del raggio superiore: ≤ 3 mm / 15 m
Precisione del raggio inferiore: ≤ 6 mm / 15 m
Intervallo di compensazione: Autolivellamento a ±4°
Distanza di esercizio:
Linea: ≥ 10 m ≥ 15 m
con rilevatore laser: ≥ 25 m ≥ 50 m
Punto: ≥ 30 m
Classe laser: Classe 2 (EN60825-1)
Lunghezza d'onda laser 635 nm ± 5 nm
Autonomia operativa: ≥ 18 ore (alcaline) ≥ 10 ore (alcaline)
Alimentazione: 3 batterie "AA"
Classe di protezione IP:	IP54
Temperatura di esercizio:	da -10°C a +50°C
Temperatura di stoccaggio:	da -25°C a +70°C

Note

Índice

LED del pulso: VERDE permanente

- Paristo on ladattava

Modele disponibile (SCL)

Modele disponibile (SCL-D)
