BRUKSANVISNING FMHT775981 STANLEY

• Användning av monteringsblock

• Service och reparationer

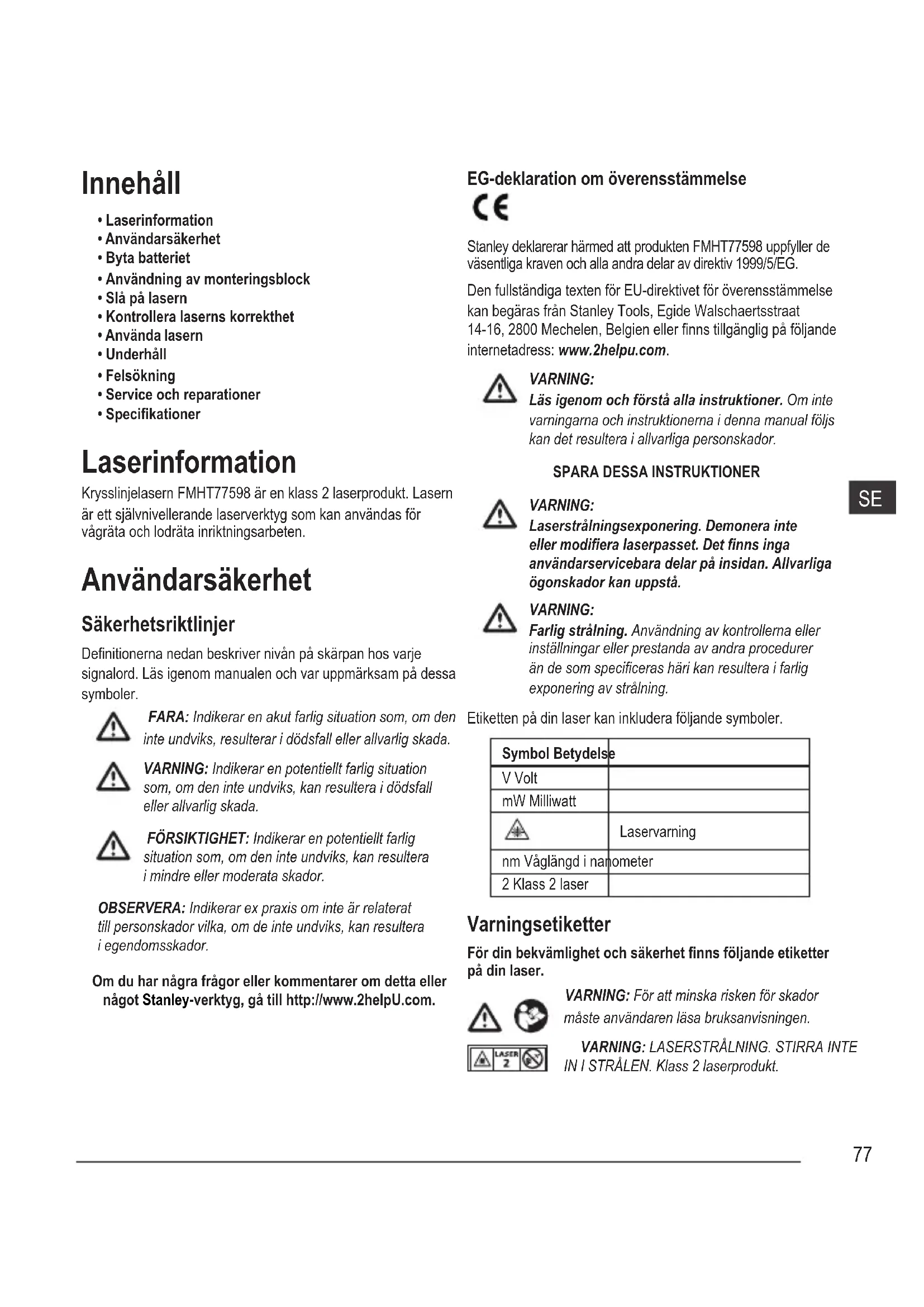

• Specikationer Laserinformation Krysslinjelasern FMHT77598 är en klass 2 laserprodukt. Lasern är ett självnivellerande laserverktyg som kan användas för vågräta och lodräta inriktningsarbeten. Användarsäkerhet Säkerhetsriktlinjer Denitionerna nedan beskriver nivån på skärpan hos varje signalord. Läs igenom manualen och var uppmärksam på dessa symboler. FARA: Indikerar en akut farlig situation som, om den inte undviks, resulterar i dödsfall eller allvarlig skada. VARNING: Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada. FÖRSIKTIGHET: Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i mindre eller moderata skador. OBSERVERA: Indikerar ex praxis om inte är relaterat till personskador vilka, om de inte undviks, kan resultera i egendomsskador. Om du har några frågor eller kommentarer om detta eller något Stanley-verktyg, gå till http://www.2helpU.com. EG-deklaration om överensstämmelse Stanley deklarerar härmed att produkten FMHT77598 uppfyller de väsentliga kraven och alla andra delar av direktiv 1999/5/EG. Den fullständiga texten för EU-direktivet för överensstämmelse kan begäras från Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgien eller nns tillgänglig på följande internetadress: www.2helpu.com. VARNING: Läs igenom och förstå alla instruktioner. Om inte varningarna och instruktionerna i denna manual följs kan det resultera i allvarliga personskador.

SPARA DESSA INSTRUKTIONER

VARNING: Laserstrålningsexponering. Demonera inte eller modiera laserpasset. Det nns inga användarservicebara delar på insidan. Allvarliga ögonskador kan uppstå. VARNING: Farlig strålning. Användning av kontrollerna eller inställningar eller prestanda av andra procedurer än de som speciceras häri kan resultera i farlig exponering av strålning. Etiketten på din laser kan inkludera följande symboler. Symbol Betydelse V Volt mW Milliwatt Laservarning nm Våglängd i nanometer 2 Klass 2 laser Varningsetiketter För din bekvämlighet och säkerhet nns följande etiketter på din laser. VARNING: För att minska risken för skador måste användaren läsa bruksanvisningen.

• Om utrustningen används på ett sätt som inte anges av tillverkaren, kan det skydd som tillhandahålls av utrustningen försämras.

• Använd inte lasern i explosiv atmosfär, såsom i närheten av lättantändliga vätskor, gaser eller damm. Detta verktyg skapar gnistor som kan antända damm eller ångor.

• Förvara lasrar som är ingång utom räckhåll för barn och andra outbildade personer. Lasrar kan vara farliga i händerna på outbildade användare.

• Verktygsservice MÅSTE utföras av kvalicerade reparatörer. Service eller underhåll som utförs av okvalicerade personer kan resultera skador. För att hitta ditt närmaste Stanley servicecenter gå till http://www.2helpU.com.

• Använda inte optiska verktyg som ett teleskop eller överföring för att visa laserstrålen. Allvarliga ögonskador kan uppstå.

• Placera inte lasern i en position där den kan göra att någon avsiktligt eller oavsiktligt stirrar in i laserstrålen. Allvarliga ögonskador kan uppstå.

• Placera inte lasern nära reekterande ytor som kan reektera laserstrålen mot någons ögon. Allvarliga ögonskador kan uppstå.

• Stäng av lasern när den inte används. Lämna lasern påslagen ökar risken för att någon stirrar in i laserstrålen.

• Modiera inte lasern på något sätt. Modiering av verktyget kan resultera in exponering av farlig laserstrålning.

• Använd inte lasern runt barn eller låta barn använda lasern. Allvarliga ögonskador kan uppstå.

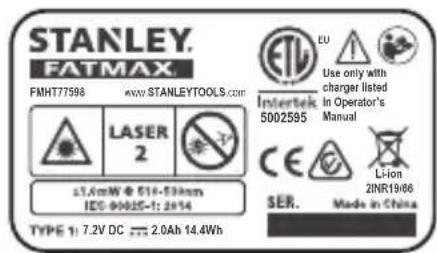

• Ta inte bort eller förstör varningsetiketter. Om etiketter tas bort kan användare oavsiktligt exponera sig själva för strålningen.

• Placera lasern säkert på en plan yta. Om laser faller ned kan det resultera i skador på lasern eller allvarliga personskador. Personlig säkerhet

• Var uppmärksam, titta på vad du gör och använd sunt förnuft när lasern används. Använd inte lasern när du är trött eller påverkad av droger, alkohol eller mediciner. En ögonblicks ouppmärksamhet när lasern används kan resultera i allvarliga personskador.

• Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Beroende på arbetsförhållandena, användning av skyddsutrustning såsom dammask, halkfria skor, hjälm och hörselskydd minskar risken för personskador. Verktyg användning och skötsel

• Använd inte lasern om Ström-/transportlåset inte slår på eller stänger av lasern. Alla verktyg som inte kan kontrolleras av strömbrytaren är farliga och måste repareras.

• Följ instruktionerna i sektionen Underhåll i denna manual. Användning av obehöriga delar eller att instruktionerna under Underhåll inte följs kan utgöra en risk för elektriska stötar eller skador. Batterisäkerhet Lasern FMHT77598 drivs av ett litiumjonbatteri. VARNING: För att minska skaderisken måste användaren läsa igenom produktens bruksanvisning och manualerna för lasersäkerhet och batterisäkerhet. Byta batteriet Använd laddaren som medföljer lasern FMHT77598 för att ladda dess litiumjonbatteri.

Anslut laddarens strömkontakt till ett eluttag (bild

Öppna uttagslocket på laserns baksida och vik locket åt sidan (bild

Sätt in laddarens lilla ände i laserns laddningsuttag (bild

Ladda batteriet tills det är fullt. Strömindikatorn lyser medan batteriet laddas.

När strömindikatorn slocknar kopplar du bort laddaren från eluttaget och från laserns laddningsuttag.

Sätt tillbaka locket över laserns laddningsuttag.79

När lasern inte används, se till att Ström-/transportlåset är placerat åt VÄNSTER i läge Låst/AV (bild

) för att spara batterikraft. Användning av monteringsblock I botten av lasern nns ett yttbart block (bild

• Om du vill använda magneterna på framsidan av lasern (bild

) för att montera lasern mot sidan av en stålbalk, dra inte ut det yttbara blocket (bild

). Detta gör att den nedersta punkten kan riktas in med kanten på stålbalken.

• För att montera lasern över en punkt på golvet (med hjälp av en multifunktionell konsol eller ett stativ), dra ut det rörliga blocket tills det klickar på plats (bild

). Detta gör det möjligt för laserns nedre punkt att visas genom 5/8-11-monte- ringshålet och lasern kan roteras över 5/8-11-monteringshålet utan att ytta den vertikala positionen för lasern. Slå PÅ lasern

Placera lasern säkert på en jämn, slät och plan yta.

Skjut Ström-/transportlåset åt höger till Upplåst/PÅ positionen (bild

, tryck på en gång så visas en horisontell laserlinje, en andra gång för att visa en vertikal laserlinje, en tredje gång för att visa en horisontell linje och en vertikal linje, en fjärde gång för att visa 5 punkter och en femte gång för att visa de horisontella och vertikala linjerna med 5 punkter.

Kontrollera laserstrålarna. Lasern är designad att vara självnivellerande. Om lasern lutas så mycket att den inte kan självnivellera (> 4°), kommer laserstrålarna kontinuerligt att blinka två gånger och kommer att blinka konstant på knappsatsen (bild

Om laserstrålen blinkar, är inte lasern i nivå (eller lodrätt) och SKALL INTE ANVÄNDAS för avgörande eller markering av nivellering eller lodning. Försök att placera om lasern på en plan yta.

Tryck på på knappsatsen för att testa Puls-läget. tänds på knappsatsen (bild

) och laserstrålarna verkar ljusare eftersom de blinkar i en mycket snabb takt. Du kommer endast att använda pulsläge med en detektor för att projicera laserstrålar med lång räckvidd.

Om NÅGON av följande uppgifter är SANN, fortsätt med instruktionerna för Kontrollera lasern korrekthet INNAN LASERN ANVÄNDS för ett projekt.

• Detta är första gången du använder lasern (om lasern exponerats för extrema temperaturer).

• Lasern korrekthet har inte kontrollerats på ett tag.

• Lasern kan ha tappats. Kontrollera laserns korrekthet Laserverktyg är förseglade och kalibrerade från fabriken. Det rekommenderas att du utför en korrekthetskontroll före användning av lasern första gången (om lasern har exponerats för extrema temperaturer) och sedan regelbundet för att garantera korrektheten för ditt arbete. När någon av korrekthetskontrollerna utförs som listas i denna manual, följ dessa riktlinjer:

• Använd största området/avstånd som är möjligt, närmast till driftavståndet. Ju större område/avstånd desto lättare att avgöra korrektheten hos lasern.

• Placera lasern på en slät och plan yta som är vågrät i båda riktningarna.

• Markera centrum av laserstrålen. Horisontell linjes korrekthet - Plant Kontroller av avvägningen av laserns horisontella linje kräver en plan vertikal yta som är minst 30’ (9 m) bred.

Ställ ett trefotsstativ vid väggens ena ände (bild

Placera lasern på stativet och skruva fast den gängade ratten på stativet i det gängade hålet på lasern.

Skjut laserns Ström-/transportlås åt höger för att slå PÅ lasern (bild

Tryck på en gång för att visa en horisontell linje.

Markera två punkter (P1 och P2), minst 30’ (9 m) isär längs med längden på laserns horisontella linje på väggen (bild

Rikta om lasern på den andra änden av väggen och rikta in laserns horisontella linje mot punkt P2 (bild

Markera punkt P3 på laserlinjen nära punkt P1.80

Mät det vertikala avståndet mellan punkt P1 och P3.

Om din mätning är större än Tillåtet avstånd mellan P1 och P3 för motsvarande avstånd mellan P1 och P2 i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter. Mellan P1 och P2 Tillåtet avstånd mellan P1 och P3 9 m (30’) 6 mm (1/4”) 12 m (40’) 8 mm (5/16”) 15 m (50’) 10 mm (13/32”) Horisontell linjes korrekthet - Luta Kontrollera lutningen av laserns horisontella linje kräver en plan vertikal yta som är minst 30’ (9 m) bred.

Ställ ett trefotsstativ enligt bilden

• Mitt på väggen (D 1/2).

• Framför väggen på ett avstånd som motsvarar halva väggens längd (D 1/2).

Placera lasern på stativet och skruva fast den gängade ratten på stativet i det gängade hålet på lasern.

Skjut laserns Ström-/transportlås åt höger för att slå PÅ lasern (bild

Tryck på tre gånger för att visa en horisontell linje och en vertikal linje.

Rikta laserns vertikala linje mot första hörnet eller referenspunkten (bild

Mät halva avståndet över väggen (D1/2).

Vrid lasern mot ett annat hörn eller referenspunkt (bild

Där den horisontella laserlinjen korsar punkten halvvägs

Mät det vertikala avståndet mellan punkt P1 och P2 (bild

Om din mätning är större än Tillåtet avstånd mellan P1 och P2 för motsvarande avstånd (D1) i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter. Avstånd (D1) Tillåtet avstånd mellan P1 och P2 9 m (30’) 3 mm (1/8”) 12 m (40’) 4 mm (5/32”) 15 m (50’) 5 mm (7/32”) Vertikal linjes korrekthet – Lodrät Kontrollera lodrätheten av laserns vertikala linje.

Mät höjden på en dörrkarm (eller en referenspunkt i taket) för att få höjden D1 (bild

Placera lasern på golvet mittemot dörrkarmen (bild

Skjut laserns Ström-/transportlås åt höger för att slå PÅ lasern (bild

Tryck på två gånger för att visa en vertikal linje.

Där laserns vertikala linje möter dörrkarmens höjd markerar du punkt P1.

Från där laserstrålen träffar golvet mäter du avståndet D1 och markerar det med punkt P2.

Från P2 mäter du avståndet D1 och markerar det med punkt P3.

Flytta lasern till motsatta sidan av punkt P3 och rikta laserns vertikala linje mot punkt P2 (bild

Rikta in laserns vertikala linje mot punkterna P2 och P3 på golvet och markera punkt P4 över dörrkarmen.

Mät avståndet mellan P1 och P4 (bild

Om din mätning är större än Tillåtet avstånd mellan P1 och P4 för motsvarande vertikala avstånd (D1) i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter. Höjd på vertikalt avstånd (D1) Tillåtet avstånd Mellan P1 och P4 2,5 m (8’) 1,5 mm (1/16”) 5 m (16’) 3,0 mm (1/8”) 6 m (20’) 3,6 mm (9/64”) 9 m (30’) 5,5 mm (9/32”) Nivå punkts korrekthet - Plant Att kontrollera nivåkalibreringen för laserenheten kräver två parallella väggar med åtminstone 20’ (6 m) mellanrum.

Placera lasern på stativet och skruva fast den gängade ratten på stativet i det gängade hålet på lasern.

Slå PÅ lasern och tryck på fyra gånger för att visa punkter ovanför, framför och under samt till höger och vänster om lasern.

Placera lasern 2”–3” (5–8 cm) från den första väggen. För att testa punkten framför lasern, se till att framsidan av lasern är riktat mot väggen (bild

Markera laserpunktens position på den första väggen som punkt P1 (bild

Vrid lasern 180° och markera laserpunktens position på den andra väggen som punkt P2 (bild

Placera lasern 2”–3” (5–8 cm) från den andra väggen. För att testa punkten framför lasern, se till att framsidan av lasern är riktad mot väggen (bild

), och justera laserns höjd tills laserpunkten träffar punkt P2.

Vrid lasern 180° och rikta laserpunkten nära punkt P1 på den första väggen och markera punkt P3 (bild

Mät det vertikala avståndet mellan punkt P1 och P3 på den första väggen.

Om din mätning är större än Tillåtet avstånd mellan P1 och P3 för motsvarande avstånd mellan väggarna i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter. Avstånd mellan väggarna Tillåtet avstånd mellan P1 och P3 6,0 m (20’) 3,6 mm (9/64”) 9,0 m (30’) 5,4 mm (7/32”) 15,0 m (50’) 9 mm (11/32”) 23,0 m (75’) 13,8 mm (9/16”)

Upprepa steg 2 till 8 för att kontrollera korrektheten av den högra punkten och därefter den vänstra, och se till att laserpunkten som du testade är laserpunkten som är riktad mot väggen. Lodpunkts korrekthet Kontroll av lodkalibreringen hos lasern kan göra mycket korrekt när det nns många vertikala höjder tillgängliga, idealiskt 25’ (7,5 m), med en person på golvet som positionerar lasern och en annan person nära ett tak för att markera punkten som skapas av strålen i taket.

Markera punkt P1 på golvet (bild

Slå PÅ lasern och tryck på fyra gånger för att visa punkter ovanför, framför och under samt till höger och vänster om lasern.

Placera lasern så att den nedre punkten är centrerad över punkt P1 och markera centrum på den övre punkten i taket som punkt P2 (bild

Vrid lasern 180°, se till att den nedre punkten fortfarande är centrerad på punkt P1 på golvet (bild

Markera centrum på den övre punkten i taket som punkt P3 (bild

Mät det vertikala avståndet mellan punkterna P2 och P3.82

Om din mätning är större än Tillåtet avstånd mellan P2 och P3 för motsvarande avstånd mellan tak och golv i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter. Avstånd mellan tak och golv Tillåten avstånd mellan P2 och P3 4,5 m (15’) 3 mm (1/8”) 6 m (20’) 4,2 mm (5/32”) 9 m (30’) 6 mm (1/4”) 12 m (40’) 8,4 mm (5/16”) Plan punkts korrekthet - Kvadrat Att kontrollera rätvinkligheten för laserstrålarna kräverett rum som är åtminstone 35’ (10 m) långt. Alla markeringar kan utföras på golvet genom att placera ett mål framför plana eller fyrkantiga strålen och föra över platsen till golvet. NOTERA: För att säkerställa korrekthet ska (D1) från P1 till P2, P2 till P3, P2 till P4 och P2 till P5 vara lika med varandra.

Markera punkt P1 på golvet i en ände av rummet såsom visas på bild

Slå på lasern och tryck på fyra gånger för att visa punkter ovanför, framför och under samt till höger och vänster om lasern.

Placera lasern så att den nedre punkten är centrerad över punkt P1 och se till att den främre punkten pekar mot slutet av rummet (bild

Att använda ett mål för att föra över den positionen för den främre nivåpunkten på väggen eller golvet, markera punkt P2 på golvet och sedan P3 på golvet (bild

Flytta lasern till punkt P2 och rikta den främre nivåpunkten till punkt P3 igen (bild

Använd ett mål för att föra över den positionen för den främre nivåpunkten på väggen eller golvet, markera positionerna för de två kvadratstålarna som punkterna P4 och P5 på golvet (bild

Vrid lasern 90° så den främre nivåpunkten är riktad med punkt P4 (bild

Markera den första platsen av den första fyrkantiga strålen som punkt P6 på golvet så nära punkt P1 som möjligt (bild

Mät avståndet mellan punkt P1 och P6 (bild

Om din mätning är större än Tillåtet avstånd mellan P1 och P6 för motsvarande avstånd (D1) i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter. Avstånd (D1) Tillåtet avstånd mellan P1 och P6 7,5 m (25’) 2,2 mm (3/32”) 9 m (30’) 2,7 mm (7/64”) 15 m (50’) 4,5 mm (3/16”)

Vrid lasern 180° så den främre nivåpunkten är riktad med punkt P5 (bild

Markera den andra platsen av den första fyrkantiga strålen som punkt P7 på golvet så nära punkt P1 som möjligt (bild

Mät avståndet mellan punkt P1 och P7 (bild

Om din mätning är större än Tillåtet avstånd mellan P1 och P7 för motsvarande avstånd (D1) i följande tabell måste lasern lämnas för service hos ett auktoriserat. Avstånd (D1) Tillåtet avstånd mellan P1 och P7 7,5 m (25’) 2,2 mm (3/32”) 9 m (30’) 2,7 mm (7/64”) 15 m (50’) 4,5 mm (3/16”) Använda lasern Hanteringstips

• Markera alltid centrum av strålen som skapas av lasern.

• Extrema temperaturförändringar kan orsaka rörelser hos interna delar som kan påverka korrektheten. Kontrollera korrektheten ofta under arbetet.

• Om lasern någon gång tappas, kontrollera den för att vara säker på att den fortfarande är kalibrerad.

• Så länge som lasern är ordentligt kalibrerad självnivellerar den sig. Varje laser är kalibrerad på fabrik för att vara vågrät så länge som den placeras på en plan yta inom ± 4° från vågrätt läge. Inga manuella justeringar behövs.

• Placera lasern säkert på en slät och plan yta.83

Stänga av lasern Skjut Ström-/transportlåset åt höger till AV/Låst positionen (bild

) när lasern inte används. Om omkopplaren inte står i låst läge, kommer lasern inte stängas av. Använda lasern med tillbehör VARNING: Eftersom tillbehör, andra än som erbjuds av Stanley inte har testats med denna produkt kan användning av sådana tillbehör vara farliga. Använd endast Stanley-tillbehör som rekommenderas för användning med denna modell. Tillbehör som kan vara lämpliga för en laser kan utgöra en risk för skador när de används på annan laser. Undersidan av lasern är utrustad med 1/4-20 och 5/8-11 hongängor (bild

) för att fästa nuvarande eller framtida Stanley-tillbehör. Använd endast Stanley-tillbehör som specicerats för denna laser. Följ anvisningarna som medföljer tillbehöret. Rekommenderade tillbehör för användning med denna laser nns tillgängliga till en extra kostnad från du lokala återförsäljare eller auktoriserade servicecenter. Om du behöver hjälp att hitta något tillbehör, kontakta ditt närmaste Stanley servicecenter eller besök vår webbsida: http://www.2helpU.com. Använda lasern med multifäste De esta linje-/punktlasrar som har en 5/8-11 monteringstråd kan användas med multifästet FMHT77435 (bild

). Multifästet kan sedan användas fristående eller monteras på era sätt:

• Använda dess gummiband runt en stolpe, 2"×4", eller något annat vertikal föremål.

• Använd de bakre magneterna mot en metallbalk.

• Kroka fast dess bakre skruvhål över en spik eller skruv på en vägg.

• Använd dess takklämma för att hålla på banan för ett hängande tak/undertak.

• Använd den nedre 5/8-11 eller 1/4-20 tråd för att fästa vid ett stativ. Underhåll

• När lasern inte används, rengör de yttre delarna med en fuktig trasa, torka av lasern med en mjuk och torr trasa för att vara säker på att den är torr och förvara sedan lasern i medföljande utrustningslåda.

• Även om laserns yttre är motståndskraftig mot lösningsmedel skall ALDRIG lösningsmedel användas för att rengöra lasern.

• För vara inte lasern vid temperaturer under -20 °C eller över 60 °C.

• För att bibehålla korrektheten för ditt arbete bör lasern kontrolleras ofta för att vara säker på att den fortfarande är kalibrerad.

• Kalibreringskontroller och annat underhållsreparationer bör utföras av Stanley servicecenter. Felsökning Lasern slås inte på

• Se till att litiumjonbatteriet är laddat.

• Se till att hålla lasern torr.

• Om laserenheten värms över 50 °C kommer enheten inte att slås PÅ. Om lasern har förvarats i extremt heta temperaturer, låt den svalna. Laserpasset kommer inte att skadas genom att använda Ström-/transportlåset innan kylning till dess korrekta drifttemperatur. Laserstrålen blinkar Lasern är designad att vara självnivellerande upp till ett medelvärde på 4° i alla riktningar. Om lasern lutas så mycket att den interna mekanismen inte kan självnivelleras kommer laserstrålen att blinka för att indikera att lutningsområdet har överskridits. LASERSTRÅLARNA SOM SKAPAS AV LASERN ÄR INTE I NIVÅ ELLER LODRÄT OCH SKALL INTE ANVÄNDAS FÖR ATT AVGÖRA ELLER MARKERA AVVÄGNING ELLER I LOD. Försök att placera om lasern på en mer plan yta.84

Laserstrålen slutar inte röra sig Lasern är ett precisionsinstrument. Därför, om den inte placeras på en stabil (och orörlig) yta kommer lasern att fortsätta att försöka hitta avvägning. Om strålen inte slutar att röra på sig, försök att placera lasern på en mer stabil yta. Försök också att se till att ytan är relativt jämn och plan så att lasern är stabil. Service och reparationer Notera: Demontering av laserpasset kommer att göra alla garantier ogiltiga för produkten. För att garantera produktens SÄKERHET och PÅLITLIGHET skall reparationer, underhåll och justeringar utföras av auktoriserade servicecenter. Service eller underhåll som utförs av okvalicerade personer kan resultera skador. För att hitta ditt närmaste Stanley servicecenter, gå till http://www.2helpU.com. Specikationer FMHT77598 Ljuskälla Laserdioder Laservåglängd 510 - 530 nm synligt Lasereffekt ≤1,0 mW KLASS 2 LASERPRODUKT Arbetsområde 30 m (100’) 50 m (165’) med detektor Korrekthet - alla linjer och punkter, förutom punkt ned ±3 mm per 10 m (±1/8” per 30’) Korrekthet - punkt ned ±6 mm per 10 m (±1/4” per 30’) Drifttemperatur -10 °C till 50 °C (14 °F till 122 °F) Lagringstemperatur -20 °C till 60 °C (-5 °F till 140 °F) Miljö Vatten och dammresistens till IP5485 FIN Sisältö
