NÁVOD NA OBSLUHU FMHT775981 STANLEY

• Bezpečnosť používateľa

• Používanie montážneho bloku

• Špecikácie Informácie o laseri Krížový líniový laser FMHT77598 je laserový produkt triedy 2. Tento laser predstavuje samonivelačný laserový prístroj, ktorý je možné použiť v rámci projektov určovania horizontálnej (vodorovnej) a vertikálnej (zvislej) polohy. Bezpečnosť používateľa Bezpečnostné postupy Nižšie uvedené denície charakterizujú hladinu závažnosti jednotlivých signalizačných slov. Prečítajte si príručku a venujte pozornosť týmto symbolom. NEBEZPEČENSTVO: Označuje situáciu s bezprostredným nebezpečenstvom, ktorá v prípade, ak sa nezabráni jej výskytu, spôsobí usmrtenie alebo vážne ublíženie na zdraví. VAROVANIE: Označuje potenciálne nebezpečnú situáciu, ktorá v prípade, ak sa nezabráni jej výskytu, môže spôsobiť usmrtenie alebo vážne ublíženie na zdraví. UPOZORNENIE: Označuje potenciálne nebezpečnú situáciu, ktorá v prípade, ak sa nezabráni jej výskytu, môže spôsobiť ľahké alebo stredne ťažké zranenie. POZNÁMKA: Označuje praktiku nesúvisiacu s ublížením na zdraví, ktorá v prípade, ak sa nezabráni jej výskytu, môže spôsobiť majetkové škody. Ak máte akékoľvek otázky alebo pripomienky ohľadne tohto alebo ľubovoľného náradia Stanley, navštívte webový portál http://www.2helpU.com. Prehlásenie o zhode s ES Spoločnosť Stanley vyhlasuje, že produkt FMHT77598 je v súlade so základnými požiadavkami a všetkými ostatnými ustanoveniami smernice 1999/5/ES. Úplné znenie vyhlásenia o zhode EÚ si môžete vyžiadať v spoločnosti Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgicko. K dispozícii je tiež na nasledujúcej internetovej adrese: www.2helpu.com. VAROVANIE: Prečítajte si všetky pokyny a snažte sa im kompletne porozumieť. Nerešpektovanie varovaní a pokynov uvedených v tejto príručke môže viesť k vážnemu ublíženiu na zdraví.

TIETO POKYNY USCHOVAJTE

VAROVANIE: Expozícia laserovým žiarením. Laserovú vodováhu nerozoberajte ani ju nemodikujte. Vo vnútri sa nenachádzajú žiadne diely, ktoré by si používateľ mohol opraviť svojpomocne. Mohlo by dôjsť závažnému poškodeniu zraku. VAROVANIE: Nebezpečné žiarenie. Realizácia kontrol alebo nastavení, prípadne výkon postupov odlišujúcich sa od tých, ktoré sú uvedené v tomto dokumente, môže viesť k vystaveniu sa pôsobeniu nebezpečného žiarenia. Štítok na laseri môže obsahovať nasledujúce symboly. Symbol Význam V Volty mW Miliwatty Varovanie pred laserom nm Vlnová dĺžka v nanometroch 2 Laser triedy 2 Varovné štítky Na laseri sa pre vašu informáciu a v záujme bezpečnosti nachádzajú nasledujúce štítky. VAROVANIE: Ak sa má znížiť riziko ublíženia na zdraví, používateľ je povinný si prečítať používateľskú príručku.146

• Ak sa zariadenie používa spôsobom, ktorý nie je špecikovaný výrobcom, môže byť znížená ochrana poskytovaná zariadením.

• Laser nepoužívajte vo výbušnom ovzduší ako napr. v prítomnosti horľavých kvapalín, plynov alebo prachu. Toto náradie môže vytvárať iskry, ktoré môžu vznietiť prach alebo výpary.

• Laser v čase nepoužívania uchovávajte mimo dosahu detí a iných nevyškolených osôb. Lasery sú v rukách nevyškolených osôb nebezpečné.

• Servis náradia môže vykonávať LEN kvalikovaný opravár. Servis alebo údržba vykonávané nekvalikovaným personálom môžu viesť k ublíženiu na zdraví. Ak potrebujete lokalizovať najbližšie servisné stredisko Stanley, navštívte webový portál http://www.2helpU.com.

• Na sledovanie laserového lúča nepoužívajte optické prístroje ako napr. teleskop alebo tranzitný prístroj. Mohlo by dôjsť závažnému poškodeniu zraku.

• Laser neumiestňujte do polohy, v ktorej by mohlo dôjsť k tomu, že sa niekto úmyselne alebo neúmyselne zahľadí do laserového lúča. Mohlo by dôjsť závažnému poškodeniu zraku.

• Laser neumiestňujte do blízkosti reexných povrchov, ktoré by mohli spôsobiť odraz laserového lúča niekomu do očí. Mohlo by dôjsť závažnému poškodeniu zraku.

• Keď sa laser nepoužíva, vypnite ho. Ak laser ponecháte zapnutý, zvyšuje sa riziko, že sa niekto pozrie do laserového lúča.

• Na laseri nevykonávajte žiadne úpravy. Úprava prístroja môže spôsobiť nebezpečné vystavenie sa pôsobeniu laserového žiarenia.

• Laser nepoužívajte v blízkosti detí ani nedovoľte deťom, aby ho obsluhovali. Mohlo by dôjsť k závažnému poškodeniu zraku.

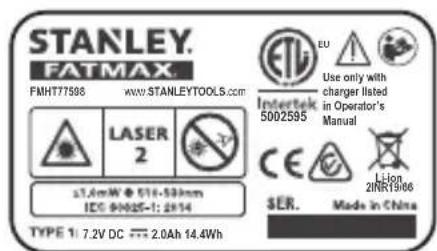

• Neodstraňujte ani neprekrývajte varovné štítky. Ak sa štítky odstránia, používateľ a iné osoby sa môžu nedopatrením vystaviť pôsobeniu žiarenia.

• Laser umiestnite bezpečne na vodorovný podklad. Ak dôjde k poruche lasera, laser sa môže poškodiť alebo môže dôjsť k ublíženiu na zdraví. Osobná bezpečnosť

• Buďte ostražitý, sledujte, čo robíte, a pri používaní lasera sa riaďte zdravým rozumom. Laser nepoužívajte, keď ste unavený, prípadne pod vplyvom drog, alkoholu alebo liekov. Aj krátky okamih nepozornosti pri používaní lasera môže spôsobiť vážne ublíženie na zdraví.

• Používajte prostriedky osobnej ochrany. Vždy majte nasadenú ochranu zraku. Používanie ochranných prostriedkov, ako je protiprachová maska, protišmyková ochranná obuv, pevná pokrývka hlavy a ochrana sluchu, v závislosti od pracovných podmienok pomôže znížiť závažnosť ublíženia na zdraví. Používanie prístroja a starostlivosť oň

• Ak sa laser po použití spínača Napájanie/Prepravná zámka nezapne alebo nevypne, nepoužívajte ho. Akýkoľvek prístroj, ktorý sa nedá ovládať spínačom, je nebezpečný a musí sa dať do opravy.

• Riaďte sa pokynmi uvedenými v časti Údržba tejto príručky. Používanie nepovolených dielov alebo nedodržiavanie pokynov uvedených v časti Údržba môže vyvolať riziko zásahu elektrickým prúdom alebo ublíženia na zdraví. Bezpečnosť batérie Laser FMHT77598 je napájaný Li-ion batériou. VAROVANIE: Aby sa znížilo riziko úrazu, používateľ si musí preštudovať používateľskú príručku k produktu, príručku o laserovej bezpečnosti a príručku o bezpečnosti batérií. Nabíjanie batérie Na nabíjanie Li-ion batérie lasera použite nabíjačku, ktorá je súčasťou balenia lasera FMHT77598.

Nechajte batériu úplne nabiť. Počas nabíjania batérie bude svietiť LED kontrolka napájania.

aby ste šetrili energiu batérií. Používanie montážneho bloku Na spodnej strane lasera sa nachádza pohyblivý blok (obrázok

• Ak chcete použiť magnety na prednej strane lasera (obrázok

) na upevnenie lasera na bočnú časť oceľového trámu, nevysúvajte pohyblivý blok (obrázok

). Týmto krokom zabezpečíte, že sa bod v smere nadol bude môcť zarovnať s okrajom oceľového trámu.

• Ak chcete upevniť laser nad určitý bod na podlahe (pomocou multifunkčnej konzoly alebo trojnožky), pohyblivý blok vyťahujte dovtedy, kým nezapadne na miesto (obrázok

). Týmto krokom zabezpečíte, že sa laserový dolný bod bude môcť zobraziť cez montážny otvor 5/8-11 a laser sa bude môcť otáčať ponad montážny otvor 5/8-11 bez zmeny vertikálnej polohy lasera. Zapnutie lasera

Laser položte na hladký, plochý a vodorovný podklad.

Podľa znázornenia na obrázku

, jedným stlačením zobrazíte horizontálnu laserovú líniu, druhým stlačením vertikálnu laserovú líniu, tretím stlačením horizontálnu líniu a vertikálnu líniu, štvrtým stlačením 5 bodov a piatym stlačením horizontálne a vertikálne línie s 5 bodmi.

Skontrolujte laserové lúče. Laser má samonivelačnú vlastnosť. Ak sa laser vychýli do tej miery, že nie je schopný samonivelácie (> 4°), laserové lúče budú súvisle dvakrát blikať a na klávesnici bude neustále blikať indikátor (obrázok

Ak blikajú laserové lúče, laser nie je vo vodorovnej (alebo zvislej) polohe a NESMIE SA POUŽÍVAŤ na stanovovanie alebo označovanie vodorovnej alebo zvislej polohy. Skúste laser premiestniť na vodorovný podklad.

) a laserové lúče sa budú javiť svetlejšie, pretože blikajú mimoriadne vysokou rýchlosťou. Pulzný režim budete používať len s detektorom na projekciu laserových lúčov na veľkú vzdialenosť.

Ak je pravdivý ĽUBOVOĽNÝ z nasledujúcich výrokov, SKÔR, NEŽ LASER ZAČNETE POUŽÍVAŤ na nejakom projekte, pokračujte pokynmi uvedenými v časti Kontrola presnosti lasera.

• Teraz používate laser prvýkrát (ak bol laser vystavený extrémnym teplotám).

• Laser nebol už dlhý čas kontrolovaný z hľadiska presnosti.

• Laser možno spadol na zem. Kontrola presnosti lasera Laserové prístroje sa zapečaťujú a kalibrujú vo výrobnom závode. Pred prvým použitím lasera vám odporúčame vykonať kontrolu presnosti (ak bol laser vystavený extrémnym teplotám) a následne v pravidelných intervaloch, aby bola zaručená presnosť vašej práce. Pri vykonávaní kontrol presnosti uvádzaných v tejto príručke dodržiavajte tieto postupy:

• Používajte najväčšiu dostupnú plochu/vzdialenosť, najbližšie k prevádzkovej vzdialenosti. Čím väčšia je plocha/ vzdialenosť, tým jednoduchšie sa meria presnosť lasera.

• Laser položte na hladký, plochy a stabilný podklad, ktorý je vodorovný v oboch smeroch.

• Označte stred laserového lúča.148

Presnosť horizontálnej línie – vodorovná poloha Kontrola vodorovnej polohy laserovej horizontálnej línie si vyžaduje plochý vertikálny podklad so šírkou min. 30’ (9 m).

Na jednom konci steny umiestnite trojnožku (obrázok

Jedným stlačením tlačidla zobrazte horizontálnu líniu.

Označte dva body (P1 a P2) vzdialené najmenej 30’ (9 m) od seba po dĺžke horizontálnej línie lasera na stene (obrázok

Laser premiestnite na druhý koniec steny a horizontálnu líniu lasera zarovnajte s bodom P2 (obrázok

Na laserovej línii označte bod P3 v blízkosti bodu P1.

Odmerajte vertikálnu vzdialenosť medzi bodmi P1 a P3.

Ak je nameraná hodnota väčšia ako Povolená vzdialenosť medzi bodmi P1 a P3 pre príslušnú vzdialenosť medzi bodmi P1 a P2 v nasledujúcej tabuľke, laser sa musí podrobiť servisu v autorizovanom servisnom stredisku. Vzdialenosť medzi bodmi P1 a P2 Povolená vzdialenosť medzi P1 a P3 9 m (30’) 6 mm (1/4”) 12 m (40’) 8 mm (5/16”) 15 m (50’) 10 mm (13/32”) Presnosť horizontálnej línie – vychýlenie Kontrola vychýlenia laserovej horizontálnej línie si vyžaduje plochý vertikálny podklad so šírkou min. 30’ (9 m).

Umiestnite trojnožku tak, ako je zobrazené na obrázku

• pred stenou vo vzdialenosti, ktorá predstavuje polovičnú veľkosť steny (D 1/2).

3 stlačeniami zobrazte horizontálnu líniu a vertikálnu líniu.

Vertikálnu líniu lasera namierte na prvý roh alebo referenčný bod (obrázok

Na mieste, kde horizontálna laserová línia pretína polovičný bod (D1/2), označte bod P1.

Laser otočte na ďalší roh alebo referenčný bod (obrázok

Na mieste, kde horizontálna laserová línia pretína polovičný bod (D1/2), označte bod P2.

Odmerajte vertikálnu vzdialenosť medzi bodmi P1 a P2 (obrázok

Ak je nameraná hodnota väčšia ako Povolená vzdialenosť medzi bodmi P1 a P2 pre príslušnú vzdialenosť (D1) v nasledujúcej tabuľke, laser sa musí podrobiť servisu v autorizovanom servisnom stredisku. Vzdialenosť (D1) Povolená vzdialenosť medzi P1 a P2 9 m (30’) 3 mm (1/8”) 12 m (40’) 4 mm (5/32”) 15 m (50’) 5 mm (7/32”) Presnosť vertikálnej línie – zvislá poloha Kontrola zvislej polohy vertikálnej línie lasera.

Dvomi stlačeniami tlačidla zobrazte vertikálnu líniu.

Vertikálnu líniu lasera namierte na záves dverí alebo referenčný bod na strope.

V mieste, kde sa vertikálna línia lasera stretne s výškou závesu dverí, vyznačte bod P1.

Z miesta, kde laserový lúč dopadne na podlahu, odmerajte vzdialenosť D1 a vyznačte bod P2.149

Z bodu P2 odmerajte vzdialenosť D1 a vyznačte bod P3.

Laser premiestnite na opačnú stranu bodu P3 a namierte vertikálnu líniu lasera na bod P2 (obrázok

Odmerajte vzdialenosť medzi bodmi P1 a P4 (obrázok

Ak je nameraná hodnota väčšia ako Povolená vzdialenosť medzi bodmi P1 a P4 pre príslušnú vertikálnu vzdialenosť (D1) v nasledujúcej tabuľke, laser sa musí podrobiť servisu v autorizovanom servisnom stredisku. Výška vertikálnej vzdialenosti (D1) Povolená vzdialenosť medzi P1 a P4 2,5 m (8’) 1,5 mm (1/16") 5 m (16′) 3,0 mm (1/8”) 6 m (20’) 3,6 mm (9/64”) 9 m (30′) 5,5 mm (9/32”) Presnosť vodorovného bodu - vodorovnosť Kontrola vodorovnej kalibrácie laserovej jednotky vyžaduje as- poň dve paralelné steny vzdialené od seba aspoň 6 m (20’).

Laser umiestnite 5-8 cm (2”–3”) od prvej steny. Na otestovanie predného laserového bodu sa uistite, že predná strana laseru smeruje k stene (obrázok

Polohu laserového bodu na prvej stene označte ako bod P1 (obrázok

Otočte laser o 180° a vyznačte polohu laserového bodu na druhej stene ako bod P2 (obrázok

Laser umiestnite 5-8 cm (2”–3”) od druhej steny. Na otestovanie predného laserového bodu sa uistite, že predná strana laseru smeruje k stene (obrázok

Odmerajte vertikálnu vzdialenosť medzi bodmi P1 a P3 na prvej stene.

Ak je nameraná hodnota väčšia ako Povolená vzdialenosť medzi bodmi P1 a P3 pre príslušnú vzdialenosť medzi stenami v nasledujúcej tabuľke, laser sa musí podrobiť servisu v autorizovanom servisnom stredisku. Vzdialenosť medzi stenami Povolená vzdialenosť medzi P1 a P3 6,0 m (20′) 3,6 mm (9/64”) 9,0 m (30′) 5,4 mm (7/32”) 15,0 m (50′) 9 mm (11/32”) 23,0 m (75′) 13,8 mm (9/16”)

Zopakujte kroky 2 až 8, aby ste skontrolovali presnosť pravého bodu a následne ľavého bodu, pričom sa uistite, že vami testovaný laserový bod je laserový bod smerujúci ku každej zo stien. Presnosť zvislého bodu Kontrola zvislej kalibrácie lasera sa dá najpresnejšie vykonať vtedy, ak je k dispozícii dostatočná vertikálna výška, optimálne 25’ (7,5 m), keď jedna osoba na podlahe nastaví polohu lasera a druhá osoba v blízkosti stropu označí bod vytvorený lúčom na strope.

Laser umiestnite tak, aby bol dolný bod vycentrovaný nad bodom P1 a označte stred horného bodu na strope ako bod P2 (obrázok

Označte stred horného bodu na strope ako bod P3 (obrázok

Odmerajte vzdialenosť medzi bodmi P2 a P3.150

Ak je nameraná hodnota väčšia ako Povolená vzdialenosť medzi bodmi P2 a P3 pre príslušnú vzdialenosť medzi stropom a podlahou v nasledujúcej tabuľke, laser sa musí podrobiť servisu v autorizovanom servisnom stredisku. Vzdialenosť medzi stropom a podlahou Povolená vzdialenosť medzi P2 a P3 4,5 m (15′) 3 mm (1/8”) 6 m (20′) 4,2 mm (5/32”) 9 m (30′) 6 mm (1/4”) 12 m (40′) 8,4mm (5/16”) Presnosť vodorovného bodu - pravouhlosť Kontrola pravouhlosti laserových lúčov vyžaduje miestnosť s dĺžkou aspoň 10 m (35’). Všetky značky môžete urobiť na podlahe tak, že umiestnite cieľ pred vodorovný alebo pravouhlý lúč a prenesiete jeho polohu na podlahu. POZNÁMKA: Aby sa zaistila presnosť, vzdialenosť (D1) od P1 k P2, P2 k P3, P2 k P4 a P2 k P5 by mala byť rovnaká.

Laser umiestnite tak, aby bol dolný bod vycentrovaný nad bodom P1 a uistite sa, že predný bod smeruje k vzdialenému koncu miestnosti (obrázok

Pomocou cieľa preneste polohu predného vodorovného bodu zo steny na podlahu, označte bod P2 na podlahe a potom bod P3 na podlahe (obrázok

Presuňte laser do bodu P2 a znovu zarovnajte predný vodorovný bod P3 (obrázok

Pomocou cieľa preneste polohu predného vodorovného bodu zo steny na podlahu a označte polohu dvoch pravouhlých lúčov ako body P4 a P5 na podlahu (obrázok

Otočte laser o 90°, aby sa predný vodorovný bod zarovnal s bodom P4 (obrázok

Označte polohu prvého pravouhlého lúča ako bod P6 na podlahu, a to čo možno najbližšie k bodu P1 (obrázok

Odmerajte vzdialenosť medzi bodmi P1 a P6 (obrázok

Ak je nameraná hodnota väčšia ako Povolená vzdialenosť medzi bodmi P1 a P6 pre príslušnú vzdialenosť (D1) v nasledujúcej tabuľke, laser sa musí podrobiť servisu v autorizovanom servisnom stredisku. Vzdialenosť (D1) Povolená vzdialenosť medzi P1 a P6 7,5 m (25’) 2,2 mm (3/32”) 9 m (30’) 2,7 mm (7/64”) 15 m (50’) 4,5 mm (3/16”)

Otočte laser o 180°, aby sa predný vodorovný bod zarovnal s bodom P5 (obrázok

Označte polohu druhého pravouhlého lúča ako bod P7 na podlahu, a to čo možno najbližšie k bodu P1 (obrázok

Odmerajte vzdialenosť medzi bodmi P1 a P7 (obrázok

Ak je nameraná hodnota väčšia ako Povolená vzdialenosť medzi bodmi P1 a P7 pre príslušnú vzdialenosť (D1) v nasledujúcej tabuľke, laser sa musí podrobiť servisu v autorizovanom servisnom stredisku. Vzdialenosť (D1) Povolená vzdialenosť medzi P1 a P7 7,5 m (25’) 2,2 mm (3/32”) 9 m (30’) 2,7 mm (7/64”) 15 m (50’) 4,5 mm (3/16”) Používanie lasera Prevádzkové tipy

• Vždy označujte stred lúča vytvoreného laserom.

• Extrémne teplotné zmeny môžu vyvolať pohyb interných súčastí a ovplyvniť presnosť lasera. Počas práce často kontrolujte presnosť.

• Ak vám laser spadne, skontrolujte, či zostal nakalibrovaný.

• Pokiaľ je laser správne nakalibrovaný, je samonivelačný. Každý laser sa kalibruje vo výrobnom závode, aby dokázal určiť vodorovnú polohu, kým je umiestnený na plochom podklade s priemernou odchýlkou ± 4° od vodorovnej polohy. Nevyžadujú sa žiadne manuálne nastavenia.

). Ak spínač nie je uvedený do zaistenej polohy, laser sa nevypne. Používanie lasera s príslušenstvom VAROVANIE: Keďže s laserom nebolo testované iné príslušenstvo, ako nájdete v ponuke spoločnosti Stanley, používanie iného príslušenstva s týmto laserom môže byť nebezpečné. Používajte len príslušenstvo Stanley, ktoré sa odporúča na použitie s týmto modelom. Príslušenstvo, ktoré je vhodné pre jeden laser, môže spôsobovať riziko ublíženia na zdraví, ak by sa používalo na inom laseri. Spodná časť lasera je vybavená samičími závitmi 1/4-20 a 5/8-11 (obrázok

) na upevnenie súčasného alebo budúceho príslušenstva od spoločnosti Stanley. Používajte len príslušenstvo Stanley, ktoré je špecikované na použitie s týmto laserom. Dodržiavajte pokyny dodávané spolu s príslušenstvom. Príslušenstvo odporúčané na použitie s týmto laserom si môžete dokúpiť u miestneho predajcu alebo v autorizovanom servisnom stredisku. Ak potrebujete poradiť pri hľadaní určitého príslušenstva, obráťte sa na najbližšie stredisko spoločnosti Stanley alebo navštívte náš webový portál: http://www.2helpU.com. Používanie lasera s multikonzolou Väčšinu líniových/bodových laserov s montážnym závitom formátu 5/8-11 je možné používať s laserovou multikonzolou FMHT77435 (obrázok

). Túto multikonzolu je následne možné používať vo voľne stojacom stave alebo upevnenú viacerými spôsobmi:

• Gumeným remienkom ju omotajte okolo tyče, 2”×4”, alebo iného vertikálneho objektu.

• Pomocou zadných magnetov ju upevnite na kovový trám.

• Pomocou spodného závitu s formátom 5/8-11 alebo 1/4-20 ju upevnite na trojnožku. Údržba

• Keď sa laser nepoužíva, vyčistite vonkajšie časti vlhkou tkaninou, utrite laser jemnou suchou tkaninou dosucha a potom ho odložte do príslušnej odkladacej skrinky.

• Hoci sú vonkajšie časti lasera odolné voči rozpúšťadlám, NIKDY laser nečistite rozpúšťadlami.

• Laser neskladujte pri teplotách pod -20 °C (-5 °F) ani nad 60 °C (140 °F).

• Pravidelne kontrolujte kalibráciu lasera, aby ste mali istotu, že výsledky vašej práce sú presné.

• Kontroly kalibrácie a iné úkony údržby/opravy môže vykonať len pracovník servisného strediska Stanley. Riešenie problémov Laser sa nezapne

• Uistite sa, že je Li-ion batéria lasera úplne nabitá.

• Laser uchovávajte v suchu.

• Ak sa jednotka lasera zahreje na teplotu presahujúcu 50 °C (120 °F), nezapne sa. Ak bol laser uskladnený pri extrémne vysokých teplotách, nechajte ho vychladnúť. Laserová vodováha sa nepoškodí, ak sa spínač Napájanie/ Preprava použije skôr, než sa vodováha vychladí na náležitú prevádzkovú teplotu. Ak laserové lúče blikajú Lasery sa vyznačujú samonivelačnou vlastnosťou do priemernej odchýlky 4° vo všetkých smeroch. Keď je laser vychýlený viac, než dokáže vykompenzovať vnútorný mechanizmus, laserové lúče budú blikaním signalizovať, že rozsah vychýlenia bol prekročený. BLIKAJÚCE LÚČE VYTVORENÉ LASEROM NIE SÚ VODOROVNÉ ANI ZVISLÉ A NEMALI BY SA POUŽÍVAŤ

NA STANOVOVANIE ANI VYZNAČOVANIE VODOROVNEJ

A ZVISLEJ POLOHY. Skúste laser premiestniť na vodorovnejší podklad. Laserové lúče sa neprestávajú pohybovať Laser je citlivý prístroj. To znamená, že pokiaľ nie je umiestnený na stabilnom (a nepohybujúcom sa) podklade, bude sa naďalej snažiť nájsť vodorovnú polohu. Ak sa lúč neprestáva pohybovať, skúste laser umiestniť na stabilnejší podklad. Tiež sa skúste ubezpečiť, že podklad je relatívne plochý a vodorovný, aby bol laser v stabilnej polohe.152

Servis a opravy Poznámka: V prípade demontáže laserovej vodováhy strácajú platnosť všetky záruky poskytované na produkt. V záujme zaistenia BEZPEČNOSTI A SPOĽAHLIVOSTI produktu môže všetky opravy, údržbu a nastavenia vykonávať len personál autorizovaných servisných stredísk. Servis alebo údržba vykonávané nekvalikovaným personálom môžu viesť k riziku ublíženia na zdraví. Ak potrebujete lokalizovať najbližšie servisné stredisko Stanley, navštívte webový portál http://www.2helpU.com. Technické údaje FMHT77598 Zdroj svetla Laserové diódy Vlnová dĺžka lasera 510 – 530 nm – viditeľné svetlo Výkon lasera ≤1,0 mW LASEROVÝ PRODUKT TRIEDY 2 Prevádzkový rozsah 30 m (100’) 50 m (165’) s detektorom Presnosť – všetky línie a body, okrem dolného bodu ±3 mm na 10 m (±1/8” na 30’) Presnosť – dolný bod ±6 mm na 10 m (±1/4” na 30’) Prevádzková teplota -10 °C až 50 °C (14 °F až 122 °F) Teplota uskladnenia -20 °C až 60 °C (-5 °F až 140 °F) Životné prostredie Odolnosť voči vode a prašnosti podľa štandardu IP54153
