HASZNÁLATI ÚTMUTATÓ FMHT775981 STANLEY

Tajekoztatas a lézerröl
A felhasznalóBiztonsága
- Az akkumulator toltese
A rogztöblokk hasznalata
A lézer bekapcsolása
A lézer pontosságának Ellenörzese
A lézer használata
- Karbantartás
Hibaelhárítas
- Szerviz és javítások
Muszaki jellemzok

Tajekoztatás a lézerről

Az FMHT77598 keresztvonalas lezer 2. osztaly lezertermek.

A lézeres készülék onszinteze, vízsintes és fuggoleges szintezeshez hasznalható.

FelhasználezBiztonsága

Biztonságtechnikai irányelvek

Az alabbi definiciok az egyes figyelmezteto szavakhoz tarsitott veszely sulyossagara utalnak. Kérjuk, olvassa at a kezikonyvet, és fordütson figyelmet ezekre a szimbólumokra.

VESZÉLY: Olyan kozvetlen veszelyt jelez, amely haláos vagy súlyos sérülést okoz.

FIGYELMEZTETES: Olyan potenciális
veszélyhelyzet jelez, amely haláos vagy súlyos
sérulést okozhat.

VIGYAZAT: Olyan potencialis veszelyhelyzet et jelez, amely konnyu vagy kozepesen sulyos serulest okozhat.

MEGJEGYZES: Olyan, szemelyi séruléssel nem fenyegeto gyakorlatot jelez, amely anyagi kart okozhat.

Ha ezzel vagy masik Stanley keszülékkel kapcsolatos kerdése vagy eszrevetele merül fel, latogasson el a http://www.2helpU.com internetes honlapra.

CE megfelelosegi nyilatkozat

Stanley ezennel kijelenti, hogy az FMHT77598 termek összhangban van az 1999/5/EC irányel lényeges követelményeivel és egyé rendelkezeseivel.

Az EU megfelelosegi nyilatkozat teljes szovege lekérheto a Stanley Tools cegtol (Egide Walschaertsstraat 14-16, 2800

Mechelen, Belgium), vagy az alabbi internetes honlapon is elerheto: www.2helpu.com.

FIGYELMEZTETES:

Olvasson el es sajátíson el minded utmutatást. A kezikonyv figyelmezteteinek es utmutatasainak figyelmen kivül hagyasa sulyos személyi serulést okozhat.

ÖRIZZE MEG EZEKET AZ ÜTMUTATÁSOKAT

FIGYELMEZTETES:

Lezersugarzasnak valo kitettseg. Ne szedje szét es ne alakitsa at a lezerszintezot. Nincsenek benne felhasznaló altal szervizelhto alkatreszek. Az sulyos szemsérulést okozhat.

FIGYELMEZTETES:

Veszelyes sugárzs. A kezelőszervek itt megadottaktól elterő hasznalata vagy itt fel nem sorolt mveletek vegzese sugárásveszely teremthet.

A lézerkészülék címékén a kōvetkežo szimbólumok lehetnek.

Szimbólum Jelentése
V Volt
mW Milliwatt
A	Figyelmeztétés lézersugárzásra
nm Hullámhossz r	nanométerben
2 2. osztályú lézerkészülék

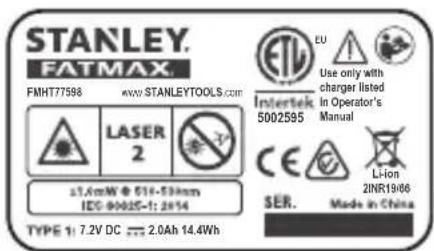

Figyelmeztető címkék

Kényelme ésBiztonsága érdekében az On lézerén a következő címkéket helyeztuk el.

FIGYELMEZTETES: Sérulés veszélyének csökkentese végett a felhasználonak ákell olvasnia a kezelési kézikönyvet.

FIGYELMEZTETES:LEZERSUGARZAS.

NE NÉZZEN BELE A SUGÁRNYALÁBBA.

1. osztalyu lézertermék.

Ha a berendezest a gyarto altal nem meghatarozott modyn hasznaljak, a berendezes altalBiztositott vedelem ertekvesztett lehet.
- Ne használja a keszüléket robbanásveszelyes légtérben, pédául ahol gyülékony folyadékok, gazok vagy por vannak jelen. A keszülék hasznalatakor szikra keletkezhet, amely begyüjthatja a port vagy gazokat.
A hasznalaton kivuli lezerkeszuleket gyermeketol es mas, hasznalatukban jaratlan szemelyektol elzart helyen taroIj. Kepzetlen felhasznalo kezeben a keszulek veszelyt jelent.
A keszülek szervizelését képzett szakszemélyzetnek KELL végeznie. Képzetlen személy által vegzett szervizelés vagy karbantartás sérüléshez gezehet. Az Önhöz legkozelebbi szerviz elerhetoségét a http://www.2helpU.com honlapon találja.
- Ne nezzen optikai keszülékkel (pl. távcsovel vagy tranzitmúszerrel) a lézersugárba. Az súlyos szemsérülést okozhat.
- Ugy helyezze el a lezert, senki ne nezhessen szandekosan vagy veletlenul a lezersugarba. Az sulyos szemserulest okozhat.
- Ne helyezze a lézert tukroz felilet kozelébe, amely a sugarat valakinek a szemébe tukrozhetné. Az sulyos szemsérulst okozhat.
- Kapcsolja ki a lezert, amikor nem hasznalja. Ha bekapcsolva hagyja, nagyobb annak a veszelye, hogy valaki belenéz a lezersugárba.
- Semmilyen atalakitast ne végeznen a lézeren. A lézeres készülék atalakitasa sugárásveszelyt teremthet.
- Ne muködtesse a lézert gyerebek bözelében, és ne engedje, hogy gyerebek muködtessék. Az sulyos szemsérülest okozhat.
- Ne távolítsa el és ne tegye olvashatlanná a figyelmeztető címéket. Ha a címkéket eltávolitja, a lézer hasznalói vagyástok tudukon kivül is sugárásveszelynek lehetnek kiteve.

Egyenletes feluletre helyezze a lezerkeszuleket. Ha a lezerkaszulek leesik, megrongalodhat vagy sulyos szemelyi serulest okozhat.

Személyes biztonság

• Soha ne vesztse el eberségét, figyelen oda a munkájára, és használja a jozan eszét, amikor lézerkészülékkel dolgozik. Ne használja a lézerkészüléket, ha fáradt, ha gyógyszer, alkohol hatasa vagy gyógykezelés alatt all. Lézerkészülék hasznalata kozben egy pillanatnyi figyelmetlenség is súlyos személyi serulest okozhat.
  Hasznaljon szemelyi vedofelszerelest. Mindig viseljen vedoszemüveget. A munkakorulmenyektol fuggoen vedofelszerelés (pl. porvedo maszk, csuszasmentes cipo, sisak es hallasvedo) hasznalata mellett kisebb a szemelyi serulés kockazata.

A keszülk hasznalata es gondozasa

• Ne használja a lézerkészüléket, ha az Üzemi kapcsoló/ Szallitási rögzítő nem muködik. Barmely készülék hasznalata, amely nem irányithato megfeleloen az üzemi kapcsolóval, nagyon veszelyes, ezert azonnal meg kelli javittatni a kapcsolót.
  Kovesse a kezikonyvunk Karbantartas cimu resziben megadott utmutatasokat. Nem jovahagyott alkatreszek felhasznalasa vagy a Karbantartas cim alatt megadott utmutatasok figyelmen kivil hagyasa aramutés vagy serulés veszelyevel jarhat.

A telepek biztonsága

Az FMHT77598 lézer litium-ion akkumulatoralm uökodik.

FIGYELMEZTETES:

A sérulés kockázatanak csökkentése végett a felhasznalónak el kell olvasnia a termek felhasznalói kezikonyvet, a lézerBiztonsagi kezikonyvet es sz akkumulator kezikonyvet.

Az akkumulátor tõltese

Az FMHT77598 lézerkészülékhez mellekelt toltövel toltse a készülék Li-ion akumulatorat.

1. Dugaszolja a toltó egyik végén levö dugaszt a konnektorra (C 1 ábra).

1. A lézerkészülék hátulján húzza az aljat boritóját le és oldalra (C ② ábra).
2. A tolto kisebbik vegt illessze a lezerkeszulek toltoalzatara (C 3 abra).
   4 Teljesen tölte fel az akkumulátort. Az allapotjelzo LED vilagit, amig az akkumulator toltes alatt van.
3. Az allapotjelzo LED kialvasa utan kapcsolja le a toltot a konnektorrol es a lezerkeszulek toltalizatarol.
4. Nyomja ra az aljzat boritojat a lezerkeszulek toltobemenetere.

Amikor a lézerkészüléket nem használá, a telep kimelése celjából csusztassa az Üzemi kapcsolót/Szállitási rogzítot BALRA, a Reteszelve/Kikapcsolva állásba (A 6 abra) a telep kimelése celjából.

A rögzítóblokk használata

A készülék alán van egy MOZgathato roğztöblokk (ábra).

Ha a keszülék elolapján levő magnesekkel (A 8 ábra,) rögziti a keszüléket egy acélgerenda oldalhoz, ne húzza ki a mozgatható blokkot (D 1 ábra). Ez lehetóve teszi, hogy a lefelé irányuló pont az acélgerenda szélehez igazodjon.
Ha a lézerkészüléket a padlo egy pontja fóle rogztí (többfunckciós konzol vagy allvány segítsegével), húzza ki kattanásig a MOZgatható rogzitóblokkot (D 2ábra). Ez lehetőve teszi, hógy a lefelé irányuló lezerpont latható legyen az 5/8-11 menetu szerelőfuraton keresztül, és a készülék fuggoleges helyzetének valtoztatasa nélkül legyen forgathó az 5/8-11 menetu szerelőfurat felett.

A lézer bekapcsolása

1. Helyezze a keszüléket egyenletes, lapos, víszintes felülete.
2. Csusztassa az Üzemi kapcsolot/Szallitasi rogzifot jobbra, Kioldva/Bekapcsolva allasba (A 7 abra).
3. Amint az A 2 abra lathato, nyomja meg a kont eloszor a vizszintes lezervonal, masodszor a fuggoleges lezervonal, harmadszor a vizszintes vonal es a fuggoleges vonal, negyedszer az 5 pont, majd otodszor a vizszintes es fuggoleges vonalak 5 pontal egyutt torten o megjelenitesehz.

4 Ellenorizze a lezersugarakat. A lezert onszintezesre terveztuk. Ha a keszuleket annyira megbillentik (4^ -nal meredekebben), hogy onszintezesre nem képes, a lezersugarak tartosan ketszer villognak, es a billentyuzet ikonja tartosan vilog (A 3 abra).
5. Ha a lézernyalábok villognak, a lézerkészülék nincs vizszintesben (vagy fuggolegesben) és NEM HASZNALHATO vizszintes vagy fuggoleges szintezesre. Próbalja vizszintes felütre athelyezni a készüléket.
6. A billentyüzet konjanak megnyomásával tesztelje az Impulzus modot. Világitani fog a billentyüzet konja (A 5 ábra), és a lézernyalabok fenyesebben fgonak latszani, mivel nagyon gyors utemben villoggnek. Az impulzus modot detektorralCsak a lezersugarak hosszú távú kivetitéséfogja hasznáni.
7 Ha az alabbi allitasok BARMELYIKE IGAZ, nezze at A lezer pontossaganak ellenorzese cim alatti utmutatot a LEZERKESZULEK HASZNALATA ELOTT.

• Most elso alkalommal hasznalja a lézerkészüléket (ha a készülék szelsöseges hörmersekleteknek volt kiteve).
  A keszülék pontosságát egy ideje nem Ellenőrizéték.
  A keszülk leeshetet.

A lézer pontosságának Ellenőrzésé

A lézerkészülékeket a gyában hitelesítik és kalibrálják.
Ajánlatos, hogy Ellenörize a készülék pontosságat az elso
hasznalat elött (ha szelósèges homérsekleteknek volt kiteve),
majd késöbb rendszeresen, hogy pontos munkát végezhessen.
A kézikönyvünkben felsorolt pontossái Ellenörzesek
barmelyíken elvégzézekor kovesse az alábbi irányelveket:

• A mücködtési távolsághoz legközelebbi legnagyobb területen/távolsagon ellenörizze a pontosságot. Minél nagyobb a terület/távolság, annál konnyebben merhétő meg a készülék pontosságá.
• Egyenletes, lapos, stabil, mindkét irányiban vizszintes felületre helvezze a lézerkészüléket.
  Jelolje meg a nyalab kozeppontjat.

Vízsintes vonal pontossága - Víszintes

A vizszintes vonal szintjenek ellenorzesehez sik, legalabb 9 m szeles fuggoleges felulet szukséges.

1. Tegyen allvanyt a fal egyik végéhez (E 1 ábra).
2. Tegye a lézerkészüléket allványra, és csavarja ra a menetes gombot az allványra az lézerkészüléket belsö meneten keresztül.
3. Csusztaa az Üzemi kapcsolót/Szállitási rögzítót jobbra, a lézer bekapsolásához (A 7 ábra).
4. Nyomja meg egyszer a ikont a vizszintes vonal megjelenitéséhez.
5. Jelöljön ki két pontot (P1 és P2) egymástól legalább 9 m-re a vizszintes lézervonal mentén a falon (E 1).
6. Helyezze a tlezert a fal masik veghez, es igazitsa a vizszintes lezervonalat a P2 ponthoz (E 2).
7. Jelöjke ki a P3 pontot a lézervonalon a P1 pont közelében.
8. Mérje le a P1 és P3 pont kozötti fuggoleges távolságot.
9. Ha a mérés eredménye nagyobb, mint a P1 és P3 pont közöttti, az alábbi tablázatban a P1 és P2 közötti szakaszhoz megadott megengedhető ravolság, a készüléket megbizott szervizzel szervizeltetni kell.

P1 és P2长沙市ág	Megengedhető长沙市ág P1 és P3长沙市ág
9 m 6 mm
12 m 8 mm
15 m 10 mm

Vízsintes vonal pontossága - Billentés

A vizszintes vonal billentésenek ellenörzéséhez lapos, fuggöleges, legalabb 9 m szeles fuggöleges felület szükséges.

1. Helyezze el az allvanyt a(z) F ① abra szerint, amely:
   A fal kozepenel van (D 1/2).
2. A fal elott, a fal mèrete felènek megfelelo távolságon (D 1/2).
3. Tegye a lézerkészüléket allványra, és csavarja ra a menetes gombot az allványra az lézerkészüléket belsö menétén keresztül.
4. Csusztassa az Üzemi kapcsolót/Szállítási rögzítöt jobbra, a lézer bekapcsoláshoz (A 7 ábra).

4 Nyomja meg 3-szor a kont egy vizszintes vonal és egy fuggoleges vonal megjelenitéséhez.
5. Irányitsa a fuggoleges lézervonalat az elso sarokra vagy referencia pontra (F 1 ábra).
6. Mérje le a falak kozotti távolság felet (D1/2).
7 Ahol a vizszintes lézervonal keresztezi a felezöpontot (D1/2), jelölje ki a P1 pontot.
8. Forditsa el a lézert a masik sarokhoz vagy referencia ponthoz (F 2 ábra).
9. Ahol a vizszintes lézervonal keresztezi a felezőpontot (D1/2), jelölje ki a P2 pontot.
10. Mérje le a P1 és P2 pont kozötti fuggoleges távolságot (F 3 ábra).
Ha a mérés eredménye nagyobb, mint a P1 és P2 pont közöttti, az alábbi tablázatban az adott szakaszhoz (D1) megadott megengedhető távolság, a készüléket megbizott szervizzel szervizeltetni kell.

Szakasz (D1)	Megengedhető távolság P1 és P2长沙市őött
9 m 3 mm
12 m 4 mm
15 m 5 mm

Fuggoleges vonal pontossága - Fuggoleges

A fuggoleges lezervonal pontossaganak ellenorzese.

1. Méjer le az ajtófélfa (vagy a mennyezeten egy referencia pont) magassagát, hogy megkapja a D1 magasságot (G ① ábra).
2. Tegye a lézerkészüléket a padlóra az ajtófélfaval szembe (G 1 ábra).
3. Csusztassa az Üzemi kapcsolót/Szállitási rögzítöt jobbra, a lézer bekapcsolásához (A 7 ábra).
4. Nyomja meg a(z) kont kétşer a fuggöleges vonal megjelenitéséhez.
5. Irányitsa a fuggoleges vonalat az ajtófélfára vagy a mennyezeti referencia pontra.

6. Ahol a fuggoleges lezervonal talalkozik az ajtofelfa magassagaval, jelolje ki a P1 pontot.

7. Onnan, ahol a lézernyaláb a padloval talalkozik, mérje le a D1 tavolsagot, és jelölje ki a P2 pontot.

8. Méjer le a D1 távolságat a P2 pontól és jelölje ki a P3 pontot.
9. Helyezze át a lézert a P3 ponttal szemközti oldalra, és irányitsa a fuggoleges lézervonalat a P2 ponthoz (G 2 ábra).
10. Igazitsa a fuggoleges lezervonalat a P2 es P3 ponthoz a padlon, es az ajtofelfa felett jerolje ki a P4 pontot.
11. Mérje le a P1 es P4 pont kozotti tavolsagot (G 3 abra).
12. Ha a mérés eredménye nagyobb, mint a P1 és P4 pont közöttti, az alábbi tablázatban az adott szakaszhoz megadott fuggöleges távolság (D1), a készüléket megbizott szervizzel szervizeltetni kell.

Függöleges távolság (D1)	Megengedhető távolság P1 és P4reuse
2,5 m 1,5 mm
5 m 3,0 mm
6 m 3,6 mm
9 m 5,5 mm

Vizszintes pont pontossága - Vizszintes

A lézeres keszülék víszintes kalibrálásanak Ellenőrzéséhez két egymással párhuzamos és egymástól legalább 6 m-re lévo fal szükséges.

1. Tegye a lézerkészüléket allványra, és csavarja ra a menetes gombot az allványra az lézerkészüléket belső menétén keresztül.
2. Kapcsolja be a lezert, es nyomja meg a 4-szer, hogy a pontok megjelenjenek a lezerkeszulek felett, elott, alatt, valamint tole jobbra es balra.
3. Helyezze a lézert az elso faltól 5-8 cm távolságra. Az elülsö lezerpont teszteléséhez ügyeljen arra, hogy a készülék eleje a fal irányába nézzen (H 1 ábra).
4. Jelölje meg a lézerpont helyzetét az elso falon P1 pontként (H 1 ábra).
5. Forditsa el a keszüléket 180^ -kal, majd jelöjbe a nyaláb helyzetét a masodik falon P2 pontkent (H 1 ábra).
6. Helyezze a lézert a masodik faltól 5-8 cm távolságra.

Az elulso lezerpont tesztelésehez üyeljen arra, hogy keszülek elulso része a fal felé nézzen (H 2 ábra), majd allitsa a keszülek magassagat addig, amig a lezerpont eléri a P2 pontot.

1. Forditsa el a keszüléket 180^ -kal, majd irányítsa a lézerpontot az elso falon a P1 pont kozelébe, és jalöje ki a P3 pontot (H 2 ábra).
2. Mérje le a P1 és P3 pont kozotti fuggoleges távolságot az elso falon.
3. Ha a mérés eredménye nagyobb, mint a P1 és P3 pont közöttti, az alábbi tablázatban a falak közöttti szakaszhoz megadott megengedhető távolság, a készüléket megbizott szervizzel szervizeltetni kell.

A falak bözötti távolság	A P1 és P3 bözött megengedhető távolság
6,0 m 3,6 mm
9,0 m 5,4 mm
15,0 m 9 mm
23,0 m 13,8 mm

1. A jobb oldali, majd a bal oldali pont pontossaganak ellenorzesehez ismetelje meg a 2-8. lépeseket, ügyelve arra, hogy az ellenorzott lézerpont az egyes falak felé nézö lézerpont legyen.

Fuggoleges pont pontossaga

A lézer fuggoleges kalibrálásat akkor lehet a legpontosabban Ellenőrizni, amikor nagy magasság (7,5 m az ideális) ally rendelkezesre; egy személy a padlozaton elhelyezi a lézert, a masik pedig bejelöi a mennyezeten a nyaláb által letrehozzott pontot.

1. Jelöjé ki a P1 pontot a padlon (① ① ábra).
2. Kapcsolja be a lezert, es nyomja meg a kont 4-szer, hogy a pontok megjelenjenek a lezerkeszülék felett, elott, alatt, valamint tõle jobbra és balra.
3. Ügy helyezze el a keszüléket, hogy a lefelé irányuló pont a P1 pont felett kozpontosuljon, majd jelölje ki a felfelé irányuló pont kozepét a mennyezeten P2 pontként (1 ① ábra).

4. Forditsa el a lezert 180^ -kal, ügyelve arra, hogy a lefelé irányuló pont meg mindig a padlón lévo P1 pontra kozpontosuljon (1 2 ábra).

5. Jelölje ki a felfelé irányuló pont kozepét a mennyezeten P3 pontkent (1 2 ábra).

6. Mérje le a P2 es P3 pont kozotti távolságot.
7. Ha a mérés eredménye nagyobb, mint a P2 es P3 pont kozotti, az alabbi tablazatban a mennyezet es a padlo kozotti szakaszhoz megadott megengedhetó tavolsag, a keszüléket meqbizott szervizzel szervizeltetni kell.

A mennyezet és padló közöttti távolság	A P2 és P3 bözött megengedhető távolság
4,5 m 3 mm
6 m 4,2 mm
9 m 6 mm
12 m 8,4 mm

Vízsintes pont pontossága - Derékszögúseg

A lezersugarak derekszogusegenek ellenorzsesehz egy a legalabb 10 m hosszusagu helyiseg szukseges.A padlon\ minden jelolés letrehozható, ha egy celtargyat helyez\ a vizszintes vagy derekszogu nyalab elé, es a helyzetjelolest athelyezi a padlora.

TARTSA SZEM ELOTT: A pontossagBiztositasa vegett a tavolsagnak (D1) a P1 es P2, a P2 es P3, a P2 es P4, valamint a P2 es P5 kozott egyenlonek kell lennie.

1. Jelolje ki a P1 pontot a padlon a helyiség egyik végénél, ahogyan a ① ① ábra lathato.
2. Kapcsolja be a lezert, es nyomja meg a kont 4-szer, hogy a pontok megjelenjenek a lezerkeszülék felett, elott, alatt, valamint tõle jobbra és balra.
3. Ügy helyezze el a keszüléket, hogy a lefelé irányuló pont a P1 pont felett kozpontosuljon, és ügyeljen arra, hogy az elülsö lézerpont a helyiség távolabbi vege felé irányuljon (J 1 ábra).
4. Céltárgy segítsegével helyezze à a falon levó elúso vizszintes pont helyét a padlóra, jelõje ki P2 pontkén t a padlón, majd irányitsa a P3 pontot a padlóra (J 1 ábra).

5. Vigye a lézert a P2 ponthoz, majd igazitsa az elulso vizszintes pontot a P3 ponthoz ismet ( J 2 ábra).

6. Cétlárgy segitségevel helyezze àt a falon levó elülsö vizszintes pont helyét a padlóra, a két derekszögú sugár helyét jelölje meg P4 és P5 pontként a padlón (J 2 ábra).

7. Forditsa el a lezert 90^ -kal, hogy az elulso vizszintes pont a P4 ponthoz igazodjon (J 3 abra).
8. Jelölje meg az elso derekszögu sugár helyét a padlón P6 pontként, a P1 ponthoz a lehtö legkozelebb (J 3 ábra).
   9 Mérje le a P1 és P6 pont kozotti távolságot (J 3 ábra).
   Ha a mérés eredménye nagyobb, mint a P1 és P6 pont közöttti, az alábbi tablázatban az adott szakaszhoz (D1) megadott megengedhetó távolság, a készüléket megbízott szervizzel szervizeltetni kell.

Szakasz (D1)	Megengedhető távolság a P1 és P6 pont长沙市örösztönt
7,5 m 2,2 mm
9 m 2,7 mm
15 m 4,5 mm

1. Forditsa el alezert 180^ -kal, hogy az elulso vizszintes pont a P5 ponthoz igazodjon (J 4 abra).
2. Jelölje meg a masodik derekszogü sugár helyét a padlón P7 pontkent, a P1 ponthoz a lehtö legkozelebbre (J 4 abra).
   13 Mérje le a P1 es P7 pont kozötti távolságot (J 4 ábra).
   Ha a mérés eredménye nagyobb, mint a P1 és P7 pont közöttti, az alâbbi tablázatban az adott szakaszhoz (D1) megadott megengedhetó távolság, a készüléket megbízott szervizzel szervizeltetni kell.

Szakasz (D1)	Megengedhető távolság a P1 és P7 pontreuse
7,5 m 2,2 mm
9 m 2,7 mm
15 m 4,5 mm

A lézer használata

Kezelési tanácsok

• Mindig jelölje meg a lézersugár kozepét.
• Szelsóséges hörmséklet-változás hatására a belso alkatrészek elmozdulhatnak, ami befolyásolhatja a múszer pontosságát. Munka kózben gyakran Ellenőrizzé a készülék pontosságát.
  Ha a keszülék leesett, Ellenőrizze a kalibrálásat.
• Amig a lézer helyesen van kalibrávala, addig önszintežo. A gyárban minded lézeres keszüléket úgy kalibrálnak, hogy ± 4°-nal nem meredekebb felületre helyezve megtalálja a szintet. Kézi allitás nem szükséges.
• Egyenletes, lapsos, vizszintes felülen használaj a készüléket.

A lézer kikapcsolása

Csusztassa az Üzemi kapcsoló/Szállitási rogzítót Kikapcsolt/ Reteszeit álíasba (A 6 ábra), amikor nem használja a készüléket. Ha a kapcsoló nem tolja reteszeit álíasba, nem kapcsol ki a lézerkészülék.

A lézer használata tartozékokkal

FIGYELMEZTETES:

Mivel nem a Stanley aldal javasolt tartozekoknak ezzel a termekkel egyutt torten no hasznalhatosagat nem teszteltek, az olyan tartozekok hasznalata veszelyes lehet.

Csak ehbez a tipushoz ajanlott Stanley tartozekokat hasznaljon. Ugyanaz a tartozek, amely megfeel az egyik lezerhez, masik lezerkeszulékkel hasznalva serulest okozhat.

A készülék aljan 1/4-20 és 5/8-11 menetur csavarfuratok vannak (B ábra) a meglévő vagy késöbb beszerzendo Stanley tartozékok csatlakoztatáshoz. Csak ehez a lézerkészülékhez kijelölting Stanley tartozékokat használjon. Kövesse a tartozékhozmellekelt utmutatasokat.

Az On keszülékehz ajánlott tartozékok a helyi forgalmazónal vagy megbizott szervizben kūlón kōltseg ellenében beszerezhetök. Ha barmely tartozék megtalásahoz segitssegre van szüksége, forduljön a legközelebbi Stanley szervizhez, vagy látogasson el webhelyunkre: http://www.2helpU.com.

A lézer használata több Funkciós konzollal

Az 5/8-11 menetu csavarfurattal ellatott vonal- es pontlezerek legtobbe hasznalhato tobbfunkcios konzollaf FMHT77435 (K abra). A tobbfunkcios konzol hasznalhato onmagaban, vagy tobb modon is felszerelheto:

A gumipantjaval egy 2^ × 4^ meretu pozna vagy mas fuggoleges targy kore erositve.
A hatulso magneseivel femgerendahoz rogzitve.
- A hátulso csavarfuratán keresztül szöggel vagy csavarral falhoz rögzítve.
- Sajat mennyezeti rögzítokapcsával álmennyezet sinjere rögzítve.
- A keszülk aljan lévo 5/8-11 vagy 1/4-20 méretü csavarmenet segitségével allványra szerelve.

Karbantartás

• A hasznalaton kivuli keszülék kulso részét nedves ronggyal tiszíttsa, torolje àt a keszüléket szaraz ronggyal, majd a saját dobozában tárolja.
• Annak ellenere, hogy a keszülk kulso része oldoszerekkel szemben ellenallo, SOHA NE tiszitsa oldoszerrel.
• Ne tárolja a lézert -20 °C alatti vagy 60 °C felettihomérsékleten.
• A munka pontosságának megörzésé érdekében gyakran Ellenőrizze a készülék kalibrálásat.
  A kalibralias ellenorzesét es más karbantartási munkákat Stanley markaszerviznek kell végeznie.

Hibaelhárítás

A lézerkészülék nem kapcsol be

• Ugyeljen arra, hogy a lézerkészülék Li-ion akkumulátorateljesen fel legyen tõltve.
• Mindenképpen szárazon tartsa a lézerkészüléket.
• Ha a lézeres készülék 50^ ffol melegszik, nem kapcsol be. Ha szélóségesen magas hómér sékten tárolták, hagyjalehulni. A lézer nem fog károsodni, ha bekapcsolja az Üzemikapcsolot/Szallitásirögztöt, mielott a készülék megfelelo üzemi hómér séklete húl.

A lézernyalábok villognak

A lézerkészülékek onszintezésre vannak tervezhe, ha atlagosan 4^ -nal egyik irányban sem meredekebb felületre helyezik. Ha a lézer annyira meg van billentve, hogy a belso szerkezet nem képes onszintezest végezni, a lézernyalab vilogni fog, jelezve, hogy tullépték a billenési tartományt. A LÉZERNYALÁBOK VILLOGÁSA AZT JELZI, HOGY A KÉSZÜLEK NINCS VÍZSZINTESBEN VAGY FUGGÖLEGESBEN, ES NEM HASNZÁLHATÓ VÍZSZINTES VAGY FUGGÖLEGES SZINTEZÉSRE. Próbalja vizszintesebb felületre helyezni a készüléket.

A lézernyalábok mozgása nem szünik meg

A lézerkészülék preciços múszer. Ezert, ha nem stabil (és nem mozdulatlan) felûtre helyezik, a készülék folytatja a szint keresését. Ha a nyaláb MOZgása nem szünik meg,的概率a a muszert stabilabb felûtre helyezni. Bizonyosodjón meg arról is, hogy a felület viszonylag lapos és víszintes, a készülék stabilan áll rajta.

Szerviz és javítások

Tartsa szem elott: Ha szetszereli a lezert, elveszt i garanciat.

A termek BIZTONSAGOSSAGA es MEGBIZHATOSAGA erdekében a javitasokat, karbantartast es beallitasokat markaszerviznek kell végeznie. Kepzetlen szemely altal végzett szervelés vagy karbantartas séruléshez gezethet. Az Onhöz legkozelebbi szerviz elerhetosegét

a http://www.2helpU.com honlapon találja.

Muszaki adatok

	FMHT77598
Fényforrás Lézerdiódák
Lézernyaláh hullámhossza 510 - 530 nm, látató
Lézerteljesítmény ≤1,0 mW, 2. OSZTÁLYÜ LÉZERTERMÉK
Hatotávolság 30 m	50 m, detektorral
Pontosság - minded vonal és pont, a lefelé irányuló pont kivételével	±3 mm 10 m-enkét
Pontosság - lefelé irányuló pont ±6 mm 10 m-enkét
Üzemi hörmséklet -10 °C - 50 °C
Tárolási hörmséklet -20 °C - 60 °C
Környezetvédelem Víz- és poráló, IP54 védettseg

Obsah

• Informação o laserí
• Bezpečnost' použivatelea
  Nabijanie baterie
• Použivanie montážneho bloku
  Zapnutie lasera
• Kontrola presnosti lasera
• Použivanie lasera
• Udrzba
  Riesenie problemov
  Servis a apravy
• Specifikacja

Informação o laserí

Laser FMHT77598 je napájané Li-ion batériou.

VAROVANIE:

Aby sa znižilo riziko urazu, používatel si musi prestudovat používatelskú prirucku k produktu, prirucku o laserovej bezpečnosti a prirucku o bezpečnosti baterii.

Nabijanie batérié

Ispèjamosios etikétés
