KÄYTTÖOHJE FMHT775981 STANLEY

• Laseria koskevat tiedot
  Käytöturvallisuus
• Akun lataaminen
• Asennustelineen käytäminen
  Laserin kytkeminen paalle
  Laserin tarkkuuden tarkistaminen
  Laserin kaytto
  Huolto
  Vianmaaritys
  Huolto ja korjaus
  Tekniset tiedot

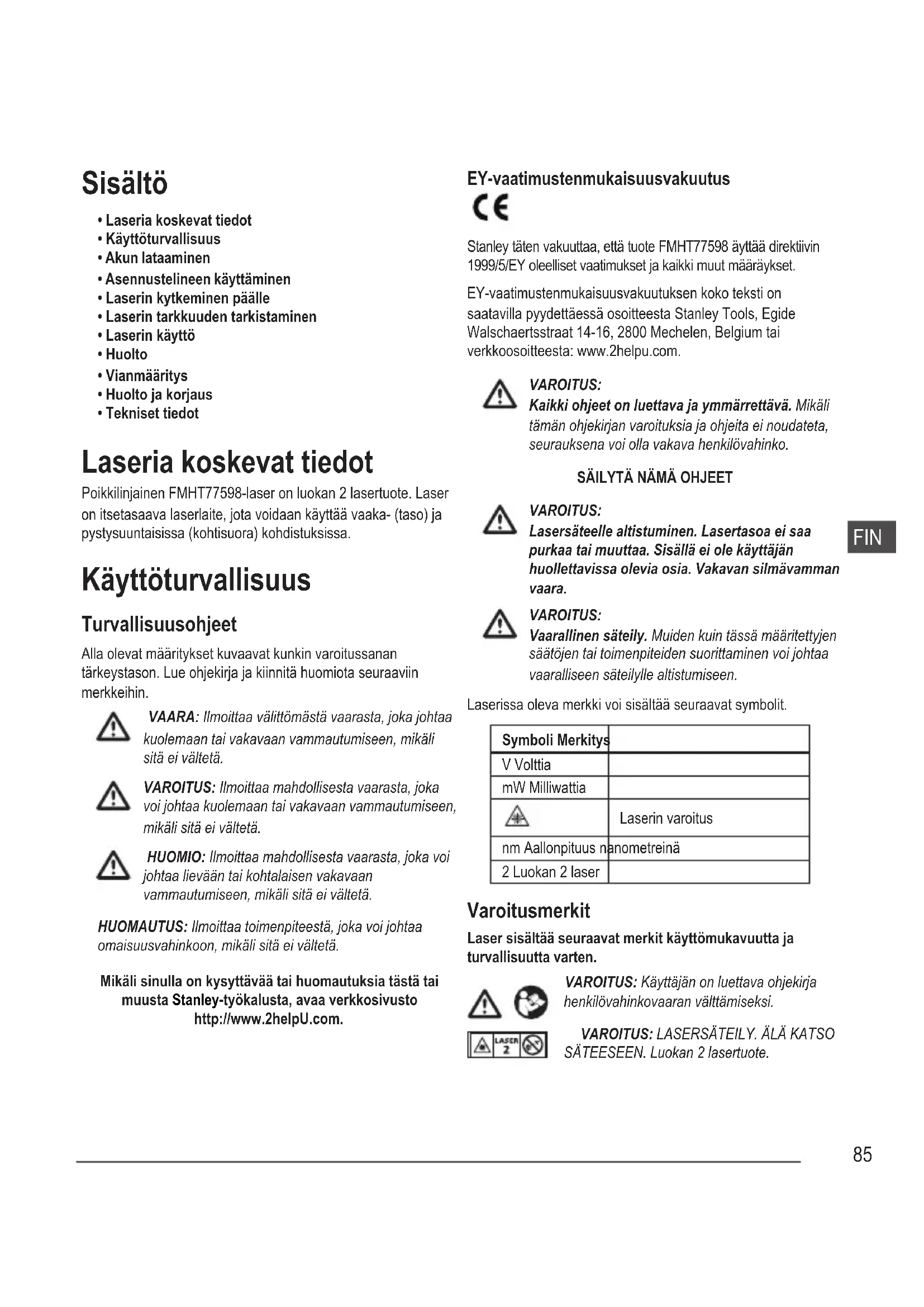

Laseria koskevat tiedot

Poikkiljainen FMHT77598-laser on luokan 2 lasertuote. Laser on itsetasaava laserlaite, jota voidaan kayttä vaaka- (taso) ja pystysuuntaisissa (kohtisuora) kohdistuksissa.

Käytöturvallisuus

Turvallisuusohjeet

Alla olevat maaritykset kuvaavat kunkin varoitussanan tärkeystason. Lue ohjekirja ja kiinnitä huomiota seuraaviin merkkeihin.

VAARA: Ilmoittaa valittomastaa vaarasta, joka johtaa kuolemaan tai vakavaan vamautumiseen, mikali sitaei valteta.

VAROITUS: Ilmoittaa mahdollisesta vaarasta, joka voi johtaa kuolemaan tai vakavaan vammautumiseen, mikali sitä ei valtetä.

HUOMIO: Ilmoittaa mahdollisesta vaarasta, joka voi
johtaa lievään tai kohtalaisen vakavaan
vammautumiseen, mikäsi sitä ei valteta.

HUOMAUTUS: Ilmoittaa toimenpiteestä, joka voi johtaa omaisuusvahinkoon, mikäli sitä ei väitetä.

Mikali sinulla on kysyttavaa tai huomautuksia tasta tai muusta Stanley-tyokalista, avaa verkkosivusto http://www.2helpU.com.

EY-vaatimustenmukaisuusvakuutus

Stanley taten vakuuttaa, etta tuote FMHT77598 äytä direktivin 1999/5/EY oleelliset vaatumukset ja kaikkmuut maäräykset.

EY-vaatimustemmukaisuusvakuutuksen koko teksti on saatatavilla pyydettaess osoitteesta Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium tai verkoosoitteesta: www.2helpu.com.

VAROITUS:

Kaikki ohjeet on luettava ja ymmärrettä. Mikäli tämän ohjekirjan varoituksia ja ohjeita ei noudateta, seurauktena voi olla vakava henkilövahinko.

SÄLYTÄ NÄMÄ OHJEET

VAROITUS:

Lasersäetele altistuminen. Lasertasoa ei saa purkaa tai muuttaa. Sisällä ei ole käytäjän huollettavissa olevia osia. Vakavan silmvävamman vaara.

VAROITUS:

Vaarallinen sateily. Muiden kuin tassä märitettyjen saatöjen tai toimenpiteiden suorittaminen voj johtaa vaaralliseen sateilyle altistumiseen.

Laserissa oleva merkki voi sisaltaa seuraavat symbolit.

Symboli Merkitys
V Volttia
mW Milliwattia
A	Laserin varoitus
nm Aallonpituus nanometreinä
2 Luokan 2 laser

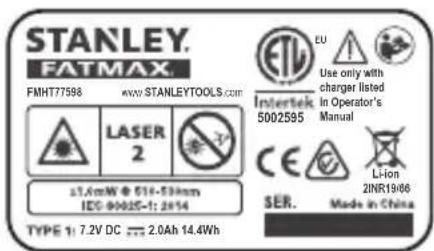

Varoitusmerkit

Laser sisäläa seuraavat merkit käytömukavuutta ja turvallisuutta varten.

VAROITUS: Kayttäjan on luettava ohjekirja henkilövahinkovaaran välttämiseksi.

VAROITUS: LASERSATEILY. ALA KATSO SATEESEEN. Luokan 2 lasertuote.

• Jos laitetta käytetään tavalla, jota valmistaja ei ole märittänyt, laitteen suoja saattaa heikentyä.
• Laseria ei saa käyttaa rajahdysalttiissa ymparistöissä, kuten sytyvien nesteiden, kaasun tai polyn lahettyvilla. Tästa sahkötyokalusta voi syntyäkipinoita, jotka voivat sytyttaa polyn tai hóryt.
  Säilytä käytämätöntä laseria lasten ja muiden kouluttamattomien henkilöden ulottumattomissa. Laserit ovat vaarallisia kouluttamattomien henkilöden käsissä.
  Tyokalua SAAVAT huoltaa vain patevat korjaajat. Patemattomien henkiloiden suorittama houlto voi johtaa henkilovahinkoin. Paikanna Iahin Stanley-huoltopalvelu oositteessa http://www.2helpU.com.
• Alä käytä lasersäteen katselemiseen optisia valineita kuten teleskooppia tai välilaitteita. Vakavan silmavamman vaara.
  Laseria ei saa asettaa asentoon, jossa henkilot voivat tarkoituksellisesti tai vahingossa katsoa lasersateeseen. Vakavan silmavamman vaara.
• Laseria ei saa asettaa heijastavien pintojen lahelle, sillä pinnat voivat heijastaa lasersäteen muiden silmiin. Vakavan silmävamman vaara.
• Kytke laser pois paälta, kun sitä ei käyteta. Jos laser jatetaän paälle, lasersäteeseen katsomisen vaara on suurempi.
• Laseria ei saa muuttaa millään tavalla. Tyokalun muuttaminen voi johtaa vaaralliseen lasersateilyn altistumiseen.
• Laseria ei saa käyttaa lasten lahella eika lasten saa antaa käyttaa laseria. Vakavan silmavamman vaara.
• Varoitusmerkkeja ei saa poistaa tai turbella. Jos merkit poistetaan, kayttaja tai muut henkilot voivat altistua vahingossa sateilylle.
• Aseta laser tukevasti tasaiselle alustalle. Jos laser putoa, laser voi vaurioitua tai seurauksena voi ollavakava henkilovahinko.

Henkilöturvallisuus

• Pysy valppana, tarkkaile toimenpiteitisä ja käytä laseria terveellä maalaisjärjellä. Äla käytä laseria vasyneena tai huumausaineiden, alkoholin tai läkkeiden vaikutuksen alaisena. Hetkellenkin epahuomio laserin käytön aikana voi johtaavakaviin henkilovahinkoihin.
  Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojan, turvajalkineiden, kypärän ja kuulonsuojaimien käytto voi vahentäa henkilövahinkovaaraa työskentlyolosuheista riippuen.

Tyokalun käytto ja hoito

• Laseria ei saa käytta, jos Virran/kuljetuksen lukituskytkin ei kytke laseria paalle ja pois pälta. Laitteet, joita ei voida hallita kytkimellä, ovat vaarallisia ja ne on korjattava.
  Noudata tän ohjekirjan osion Huolto ohjeita. Hyväksymättömien osien käytö tai Huolto-osion ohjeiden noudattamatta jättäminen voi johtaa sahköiskuun tai henkilovahinkoon.

Akun turvallisuus

FMHT77598-laser toimii Li-ion-akulla.

VAROITUS:

Henkilovahinkovaaran valttamiseksi kayttajn tulee lukea tuotteen ohjekirja, laserin turvallisuutta koskeva ohjekirja sekakun turvallusuohjeet.

Akun lataaminen

Lataa laserin Li-ion-akku kayttäen FMHT77598-laserin mukana toimitettua latauslaitetta.

1. Liitä virtajohdon pää latauslaitteen päähan ja toinen pää pistorasiaan (kuva C 1).
2. Veda liitannan suojus irti ja aseta se sivulle laserin takaosassa (kuva C 2).
3. Aseta latauslaitteen pieni pää laserin latausporttiin (kuva C 3).
4. Anna akun latautua tayteen. Virran LED-merkkivalo jä palamaan akun latauessa.

5. Kun virran LED-merkkivalo sammu, irrota latauslaite pistorasiasta ja laserin latausportista.

6. Paina liitannan suojus taakse laserin latausportin paallee.

Kun laseria ei käytetä, liu'uta virran/kuljetuksen lukituskytkin
VASEMMALLE lukitus-/OFF-asentoon (kuva A 6) akkuvirran
säästämiseksi.

Asennustelineen käytäminen

Laserin alaosassa on saadettavateline (kuva D).

• Voit kayttä laserin etuosassa olevia magneetteja (kuva A) laserin asentamiseksi teraspalkin sivuun, saadettaväa telinetta ei saa pidenta (kuva D 1). Tämän ansiosta alapiste voidaan kohdistaa teraspalkin reunaan.
• Asenna laser lattiassa olevan pisteen paallee (kayttamalla monitoimista kannatinta tai jalustaa), veda saadettavaa telinettu ulos, kunnes se napsahtaa paikoilleen (kuva ②). Taten laserin alapiste osoittaa asennusrei'an 5/8-11 lapi ja laser voidaan kiertaa asennusreikäan 5/8-11 siirtamattla laserin kohtisuoraa asentoa.

Laserin kytkeminen paallee

1. Aseta laser tasaiselle alustalle.
2. Liu'uta virran/kuljetuksen lukituskytkin oikealle Auki/ ON-asentoon (kuva A 7).
3. Paina kuvan A 2, mukaisesti painiketta Kerran nahdaksesi vaakasuoran laserlinjan, kaksi kertaa nahdaksesi kohtisuoran laserlinjan, kolmannen kerran nahdaksesi vaaka- ja kohtusuoran linjan, neljannen kerran nahdaksesi 5 pistetta, ja viidennen kerran nahdaksesi vaaka- ja kohtisoruat linjat 5 pisteellä.
4. Tarkista lasersäeteet. Laser on itsetasoittuva. Jos laseria kallistetaan niin paljon, etta itsetasoitus ei ole mahdollista (>4^) , lasersäetevikkuvat jatkuvasti kaksi kertaa ja vilkkuu jatkuvasti nappaimistössa (kuva A 3).
5. Jos lasersäeteet vilkuvat, laser ei ole vaakasuorassa (tai kohtisuorassa) EIKÄ SITÄ SAA KÄYTTÄ vaaka- tai pystytason märätämiseen tai merkitsemiseen. Sijoita laser uudelleen tasaiselle alustalle.
6. Paina nappaimiston painiketta Sykays-tilan testaamiseksi. syttyy nappaimiston (kuva A 5) ja lasersateet nakyvat himmeampina, sillanevilkkuvat erittain nopeasti. Sykays-tilaa kaytetaan vain tunnistimella lasersateiden projisoimiseksi pitkalla etaisyydella.

7 Jos JOKIN seuraavista kohdista PATEE, jatka kohtaan Laserin tarkkuuden tarkistaminen ENNEN LASERIN KAYTTÖA Projektissa.

• Käytät laseria ensimmaistä kertaa (jos laser on altistunut aärilampötiloille).
• Laserin tarkkuutta ei ole tarkistetu pitkään aikaan.
  Laser on voitu pudottaa.

Laserin tarkkuudentarkistaminen

Laserlaitteet on tivistetty ja kalibroitu tehtaalla. Tarkkuus on susositeltavaa tarkistaa ennen laserin ensimmaista kayttokertaa (jos laser on altistunut aärilampötiloille) ja sen jälleen sännöllisesti tarkkuuden varmistamiseksi. Noudata seuraavia ohjeita tassä ohjekirjassa kuvattujen tarkkuustarkastuksien aikana:

• Käytä suurinta mahdollista aluetta/etäisyyttä, joka on lahinnä käyttoetäisyyttä. Mita suurempi alue/etäisyys, sitä helpompaa laserin tarkkuuden mittaaminen on.
• Aseta laser tasaiselle ja vakaalle alustalle, joka on tasainen molemmissa suunnissa.
• Merkitse lasersäteen keskikohta.

Vaakasuoran linjan tarkkuus - tasainen

Laserin vaakasuoran linjan tasaisuuden tarkistaminen edellyttaa vahintaan 30^ (9 m) leveaasa tasaista pystysuoraa pintaa.

1. Aseta jalusta yhteen seinan päähan (kuva E ①).
2. Aseta laser jalustalle ja kierra kierre nuppi jalustalle osaksi nais kierre on laser.
3. Liu'uta laserin virran/kuljetuksen lukituskytkin oikealle laserin kytkemiseksi pälle (kuva A 7).
4. Paina painiketta kerran nahdaksesi vaakasuoran linjan.
5. Merkitse kaksi pistettä (P1 ja P2)seinään vahintäan 30' (9 m) etäisyydelte tosisistaan laserin vaakasuoralla linjalla (kuva E ①).
6. Siirra laser seinan toiseen päähan ja kohdista laserin vaakasuora linja pisteeseen P2 (kuva E ②).

7. Merkitse piste P3 laserinjaan pisteen P1 lahelle.

8. Mittaa pisteiden P1 ja P3 valinen kohtisuora etaisyys.

9. Jos mittaustulos on sallittua P1 - P3 valista etaisyyttsuurempi seuraavan taulukon vastaavien pisteiden P1 & P2 valisella etaisyydella, laser on vietavavaltuutettuun huoltopalveluun huoltoon.

Pisteiden P1 & P2 välinen etäisyys	Sallittu etäisyys väillä P1 - P3
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

Vaakasuoran linjan tarkkuus - kaltevuus

Laserin vaakasuoran linjan kaltevuuden tarkistaminen edellyttä vahintaan 30^ (9 m) leveaasa yasista pystysuoraa pintaa.

1. Aseta jalusta kuvan F ① mukaisesti niin, etta se on:

2. Seinän keskellä (D 1/2).

3. Seinän edessa etäisyydella, joka on puolet seinän koosta (D 1/2).

4. Aseta laser jalustalle ja kierrä kierre nuppi jalustalle osaksi nais kierre on laser.

5. Liu'uta laserin virran/kuljetuksen lukituskytkin oikealle laserin kytsemiseksi paallee (kuva A 7).
6. Paina painiketta ⑧ kertaa nahdaksesi vaaka- ja kohtisuoran linjan.
7. Kohdista laserin pystysuora linja ensimmäiseen nurkkaan tai viitepisteeseen (kuva F 1).
8. Mittaa puolet etaisyydesta seinassd (D1 / 2)
9. Merkitse piste P1 kohtaan, jossa vaakasuora laserlinja kulkee puolivalin pisteen yli (D1/2).
10. Kierra laser toiseen nurkkaan tai viitepisteeseen (kuva ②).
11. Merkitse piste P2 kohtaan, jossa vaakasuora laserlinja kulkee puolivalin pisteen yli (D 1/2).
12. Mittaa pisteiden P1 ja P2 valinen kohtisuora etaisyys (kuva ③).

11 Jos mittaustulos on sallittua P1 - P2 välistä etäisyyttä suurempi seuraavan taulukon vastaavan etäisyden D1 välisellä etäisyydella, laser on vietäva valtuutettuun huoltopalveluun huoltoon.

Etäisyys (D1)	Sallittu etäisyys välillä P1 - P2
9 m (30') 3 mm (1/8")
12 m (40') 4 mm (5/32")
15 m (50') 5 mm (7/32")

Pystysuoran linjan tarkkuus - kohtisuora

Laserin pystysuoran linjan tasaisuuden tarkistaminen.

1. Mittaa ovenkarmin (tai viitepisteen ja katon välinen) korkeus korkeuden D1 saavuttamiseksi (kuva G 1).
   2 Aseta laser lattiale ovenkarmin yli (kuva G 1).
2. Liu'uta laserin virran/kuljetuksen lukituskytkin oikealle laserin kytkemiseksi paalle (kuva A 7).
3. Paina painiketta faksi kertaanahdaksesi pystysuoran linjan.
4. Kohdista laserin pystysuora linja ovenkarmiin tai katon viitepisteeseen.
5. Merkitse piste P1 kohtaan, jossa laserin pystysuora linja kohtaa ovenkarmin korkeuden.
6. Mittaa etäisyys D1 ja merkitse piste P2 kohtaan, jossa lasersäde kohdistuu lattiaan.
7. Mittaa etäisyys D1 ja merkitse piste P3 pisteestä P2.
8. Siirra laser pisteen P3 vastakkaiselle puolle ja kohdista laserin vaakasuora linja pisteeseen P2 (kuva G ②).
9. Kohdista laserin pystysuora linja lattialla oleviin pisteisiin P2 ja P3 ja merkitse piste P4 ovenkarmin paalle.

10. Mittaa pisteiden P1 ja P4 valinen etaisyys (kuva G 3).

11. Jos mittaustulos on sallittua P1 - P4 välistä etäisyyttä suurempi seuraavan taulukon vastaavan kohtisuoran etäisyyden D1 välisellä etäisyydellä, laser on vietäva valtuutetuun huoltopalveluun huoltoon.

Kohtisuoran etäisyyden korkeus (D1)	Sallittu etäisyys Välillä P1 - P4
2,5 m (8') 1,5 mm (1/16")
5 m (16') 3,0 mm (1/8")
6 m (20') 3,6 mm (9/64")
9 m (30') 5,5 mm (9/32")

Tason pisteen tarkkuus - taso

Laserlaiteen tason kalibroinnin tarkistukseen vaaditaan kaksi samansuuntaista seinä, jotka ovat vähintään 20' (6 m) etäisyydellä toisistaan.

1. Aseta laser jalustalle ja kierrä kierre nuppi jalustalle osaksi nais kierre on laser.
2. Kytke laser paallee ja paina painiketta helja kertaa nahdaksesi pisteet laserin yla-, etu- ja alapuolella sekä sen oikealla ja vasemmalla puolella.
3. Aseta laser 5 - 8cm (2^ - 3^ ) etaisyydelle ensimmäisesta seinästa. Testaa etulaserin piste varmistamalla,etta laserin etuosa osoittaa seinään (kuva H 1).
4. Merkitse laserpisteen sijainti ensimmäissä seinässä kohdan P1 mukaan (kuva H 1).
5. Kaannä laseria 180^ ja merkitse laserpisteen sijainti toiseen seinään kohdan P2 mukaisesti (kuva H 1).
6. Aseta laser 5-8 cm (2"-3") etaisyydelle toisesta seinastä. Testaa etulaserin piste varmistamalla,itta laserin etuosa osoittaa seinän (kuva H 2) ja saatamallā laserin korkeutta, kunnes laserpiste osuu kohtaan P2.
7. Kännä laseria 180^ ja kohdista laserpiste kohdan P1 lahelle ensimmäseen seinän, merkitse kohta P3 (kuva H 2).

8. Mittaa pisteiden P1 ja P3 valinen kohtisuora etäisyys ensimmäissä seinässä.

9. Jos mittaustulos on sallittua P1 - P3 välista etäisyyttä suurempi seuraavan taulukon vastaavien seinien välisellä etäisyydella, laser on vietäva valtuutettuun huoltopalveluun huoltoon.

Seinien välinen etäisyys	Sallittu etäisyys välillä P1 & P3
6,0 m (20') 3,6 mm	(9/64")
9,0 m (30') 5,4 mm	(7/32")
15,0 m (50') 9 mm	(11/32")
23,0 m (75') 13,8 m	m (9/16")

1. Toista vaiheet 2 - 8 tarkistaaksesi oikean- ja vasemmanpuoleisen pisteen tarkkuuden. Varmista, etta testattava laserpiste on kuhunkin seinaan osoittava laserpiste.

Kohtisuoran pisteen tarkkuus

Laserin kohtisuoran kalibroinnin tarkistaminen voidaan suorittaa tarkimmin, kun kaytettavissa on huomattava pystysuuntainen korkeus (ihanteellisesti 25^ (7,5m) . Yhden henkilon tuee pitäa laseria lattialla, toisen henkilon tuee olla katon lahella sateen osoittaman pisteen merkitsemiseksi katloon.

1 Merkitse piste P1 lattiaan (kuva ① ①).
2. Kytke laser paallee ja paina painiketta neljä kertaa nahdaksesi pisteet laserin yla-, etu- ja alapuolella sekä sen oikealla ja vasemmalla puolella.
3. Aseta laser niin, etta alapiste keskittyy pisteeseen P1 ja merkitse ylapisteen keskikohta katloon kohdan P2 (kuva ① ①) mukaisesti.
4. Kännä laseria 180^ ja varmista, etta alapiste on edelleen keskittynyt lattiassa olevaan pisteeseen P1 (kuva ① ②).
5. Merkitse ylapisteen keskikohta kattoon pisteen P3 mukaisesti (kuva ① ②).
6. Mittaa pisteiden P2 ja P3 valinen etäisyys.

1. Jos mittaustulos on sallittua P2 - P3 valista etaisyytä suurempi seuraavan taulukon vastaavan katon ja lattian valisellä etaisyydella, laser on vietäva valtuutettuun huoltopalveluun huoltoon.

Katon ja lattian välinen etäisyys	Sallittu etäisyys vällä P2 & P3
4,5 m (15') 3 mm (1/8")
6 m (20') 4,2 mm (5/32")
9 m (30') 6 mm (1/4")
12 m (40') 8,4 mm (5/16")

Tason pisteen tarkkuus - nelio

Lasersäteiden neliomäisyyden tarkistukseen vaaditaan vahintäan 35^ (10 m) pitkä tila. Kaikki merkinnat voidaan tehdä lattiaan asettamalla kohde tasaisen tai neliösseen eteen ja siirtamälla kohde lattiaan.

FIN

HUOMAA: Tarkkuuden varmistamiseksi etäisyyden (D1) on oltava yhtä suuri valillä P1 - P2, P2 - P3, P2 - P4 ja P2 - P5.

1. Merkitse piste P1 lattiaan tilan toiseen paahan kuvan J ① mukaisesti.
2. Kytke laser paallee ja paina painiketta Deljä kertaanahdaksesi pisteet laserin yla-, etu- ja alapuolella sekä senoikealla ja vasemmalla puolella.
3. Aseta laser niin, etta alapiste keskitty pisteeseen P1 ja varmista, etta etupiste osoittaa huoneen kukana olevaan paahan (kuva J 1).
4. Käytä kohdetta siirtäaksesi etutason pisteen sijainnin seinastä lattiaan, merkitse piste P2 lattiaan ja kohdistat P3 sitten lattiaan (kuva J 1).
5. Siirra laser pisteeseen P2 ja kohdista etutason piste uudelleen pisteeseen P3 (kuva ②).
6. Käytä kohdetta etutason pisteen sijainnin siirtamiseksi seinastä lattiaan, merkitse kahden neliosateen sijainti pisteiden P4 ja P5 mukaisesti lattiaan (kuva ②).
7. Kännä laseria 90^ niin, etta etutason piste kohdistuupisteeseen P4 (kuva J 3).
8. Merkitse ensimmäisen nelösäteen sijainti pisteen P7 mukaisesti lattiaan mahdollisimman lahelle pistettä P1 (kuva J 3).

9. Mittaa pisteiden P1 ja P6 valinen etaisyys (kuva J 3).

10. Jos mittaustulos on sallittua P1 - P6 välistä etaisyytä suurempi seuraavan taulukon vastaavan etaisyyden D1 välisellä etaisyydella, laser on vietäva valtuutettuun huoltopalveluun huoltoon.

Etäisyys (D1)	Sallittu etäisyys vällä P1 & P6
7,5 m (25') 2,2 mm (3/32")
9 m (30') 2,7 mm (7/64")
15 m (50') 4,5 mm (3/16")

1. Kännä laseria 180^ niin, etta etutason piste kohdistuu pisteeseen P5 (kuva J 4).
2. Merkitse toisen nelosateen sijainti kohdan P7 mukaisesti lattaan mahdollisimman lahelle pistetta P1 (kuva J 4).
3. Mittaa pisteiden P1 ja P7 valinen etaisyys (kuva ④).
4. Jos mittaustulos on sallittua P1 - P7 välista etäisyyttä suurempi seuraavan taulukon vastaavan etäisydyden D1 välisellä etäisyydella, laser on vietäva valtuutettuun huoltopalveluun huoltoon.

Etäisyys (D1)	Sallittu etäisyys vällä P1 & P7
7,5 m (25') 2,2 mm (3/32")
9 m (30') 2,7 mm (7/64")
15 m (50') 4,5 mm (3/16")

Laserin käytto

Käytövinkkejä

• Merkitse aina lasersateen keskikohta.
• Aärimmäiset lampötilavaihtelut voivat liikuttaa sisäosia, mikä voi vaikuttaa tarkkuuteen. Tarkista tarkkuus usein käytön aikana.
• Jos laser putoaa, tarkista sen virheeton kalibrointi.
• Laser on itsetasoittuva oikein kalibroituna. Laserit on kalibroitu tehtaalla loytämään taso, tamä edellyttäa laserin asettamista tasaiselle alustalle keskimärin ± 4° tasalle. Laite ei vaadi manuaalista saàtoä.
  Kayta laseria tasaisella alustalla.

Laserin kytkeminen pois pälä

Liu'uta Virran/kuljetuksen lukituskytkin OFF-/lukitusasentoon (kuva A 6), kun laseria ei käytä. Jos kytkintä ei ole asetettu likittuun asentoon, laser ei sammu.

Laserin käytto lisävarusteilla

VAROITUS:

Koska muiden kuin Stanley-lisavarusteiden
sopivuutta ei ole testattu tassä laserissa, niiden käytto
tassä laserissa voi olla vaarallista.

Käytä ainoastaan tähän malliin suositeltuja Stanleyn lisavarusteita. Tiettyyn lasermallin sopivat lisavarusteet voivat olla vaarllisia toisessa laserissa käytetyina.

Laserin alaosassa on 1/4-20 ja 5/8-11 sisakierteet (kuva B), joihin voidaan kiinnittaa nykyisja ja tulevia Stanleyn lisavarusteita. Kayta ainoastaan tahan laseriin tarkoitettuja Stanleyn lisavarusteita. Noudata lisavarusteen mukana toimitettuja ohjeita.

Tahán laseriin suositeluja lisāvarusteita on saatavilla
lisāmaksusta paikalliselta jällenmyyjälta tai valtuutetusta
huoltopalvelusta. Jos tarvitset apua lisāvarusteiden
lóytämisesssa, ota yhteytä lahimpään Stanley-huoltopalveluun
tai vieraile verkkosivustolla: http://www.2helpU.com.

Laserin käytö monitoimisella tuella

Useimpia linja-/pistelasereja, joissa on 5/8-11 kierteet, voidaan kayttaa monitoimisella telineell FMHT77435 (kuva K). Monitoimista tukea voidaan kayttaa pystyasennossa tai se voidaan asentaa eri tavoin:

• Kiinnitys pylväseen tai muuhun pystysuoraan kohteseen 2^ × 4^ kumihihnalla.
• Kiinnitys metallipylvääseen takamagneeteilla.
• Kiinnitys takaosan ruuvireiästa seinässä olevaan naulaan tai ruuviin.
• Kiinnitys kiskoon kattokiinnikkeen avulla sen ripustamiseksi kattoon.
• Kiinnitta jalusta alaosassa olevin 5/8-11 tai 1/4-20 kierteisiin.

Huolto

• Kun laser poistetaan käytösta, puhdista sen ulkopinnat kostealla liinalla ja pyyhi laser kuivaksi pehmeälla ja kuivalla liinalla. Aseta se sitten sailöön toimitetussa pakkauksessa.
• Vaikka laserin ulkopinnatkestavliuottimet,ALKOSKAAN kayta liuottimia laserin puhdistamisessa.
• Alä säilytä laseria alle -20 °C (-5 °F) tai yli 60 °C (140 °F) lampötilassa.
• Varmista laserin tarkkuus tarkistamalla sen virheetön kalibrointi.
• Stanley-huoltopalvelut voivat suorittaa kalibroinitarkistuksa ja muita huollon aikaisia korjauksia.

Vianmäärits

Laser ei käynnisty

• Varmista, etta laserin Li-Ion-akku on ladattu täyteen.
• Varmista, etta laser on kuiva.
• Jos laser on kuumentunut yli 50^ (120°F) lampötilaan, laite ei käynnisty. Jos laseria on sailytety erittäin korkeissa lampöiloissa, anna sen jähtyä. Lasertaso ei vaurioidu käyttaessä Virran/kuljetuksen lukituskytkintä ennen sen jähtymistä oikeaan käyttolampötilaan.

Lasersäteet vikkuvat

Laserit on tarkoitetu itsetasoittuviksi korkeintaan noin 4^ keskimärin kaikissa suunnissa. Jos laser on kallistunut niin,
että sisäinen mekanismi ei voi tasoittua itsestään, lasersateet
vikkuvat ilmoittaen kallistusvälin ylltymisestä. VILKKUVAT
LASERSATEET EIVÄT OLE VAAKASUORASSA TAI
KOHTISUORASSA EIKÄ SITÄ SAA KÄYTTÄV AAVA- TAI
PYSTYTASON MÄRITTÄMISEEN TAI MERKITSEMISEEN.
Sijoita laser uudelleen tasaisemmalle alustalle.

Lasersäteiden liike ei lopu

Laser on tarkkuusvaline. Jos sitä ei aseteta vakaalle (ja liikkumattomalle) pinnalle, laser pyrkii jatkuvasti loytämään tasoa. Jos sateen liike ei lopu, kokeile asettaa laser vakaammalle alustalle. Varmista myös, etta alusta on suhteellisen tasainen laserin vakauden takaamiseksi.

Huolto ja korjaus

Huomaa: Jos lasertaso puretaan, tuotteen takuut mitatöityvat.

Varmista tuotteen TURVALLISUUS ja LUOTETTAVUUS viemää se korjattavaksi, huollettavaksi ja saädettäväksi valtuutettuun huoltopalveluun. Pætemättömien henkilöiden suorittama huolto voi johtaa henkilövahinkoinhin. Paikanna lähin Stanley-huoltopalvelu osoitteessa

http://www.2helpU.com.

Tekniset tiedot

	FMHT77598
Valonlähde Laserdiodit
Laserin aallonpituus 510 - 530 nm näkyvissä
Laserteho ≤1,0 m W LUOKAN 2 LASERTUOTE
Käytöväli 30 m (100')	50 m (165') tunnistimella
Tarkkuus - kaikki linjat ja pisteet alapistettä lukuun ottamatta	±3 mm per 10 m (±1/8" per 30')399
Tarkkuus - alapiste ±6 mm per 10 m (±1/4" per 30')
Käytölämpötila -10 °C - 50 °C (14 °F - 122 °F)
Säilytyslmpötila -20 °C - 60 °C (-5 °F - 140 °F)
Ympäristö Luokan IP54 veden- ja ruosteenkestävyss

Innhold

Laseri FMHT77598 toiteallikaks on liitiumionaku.

HOIATUS!

Laserikiired ei jaa paigale
