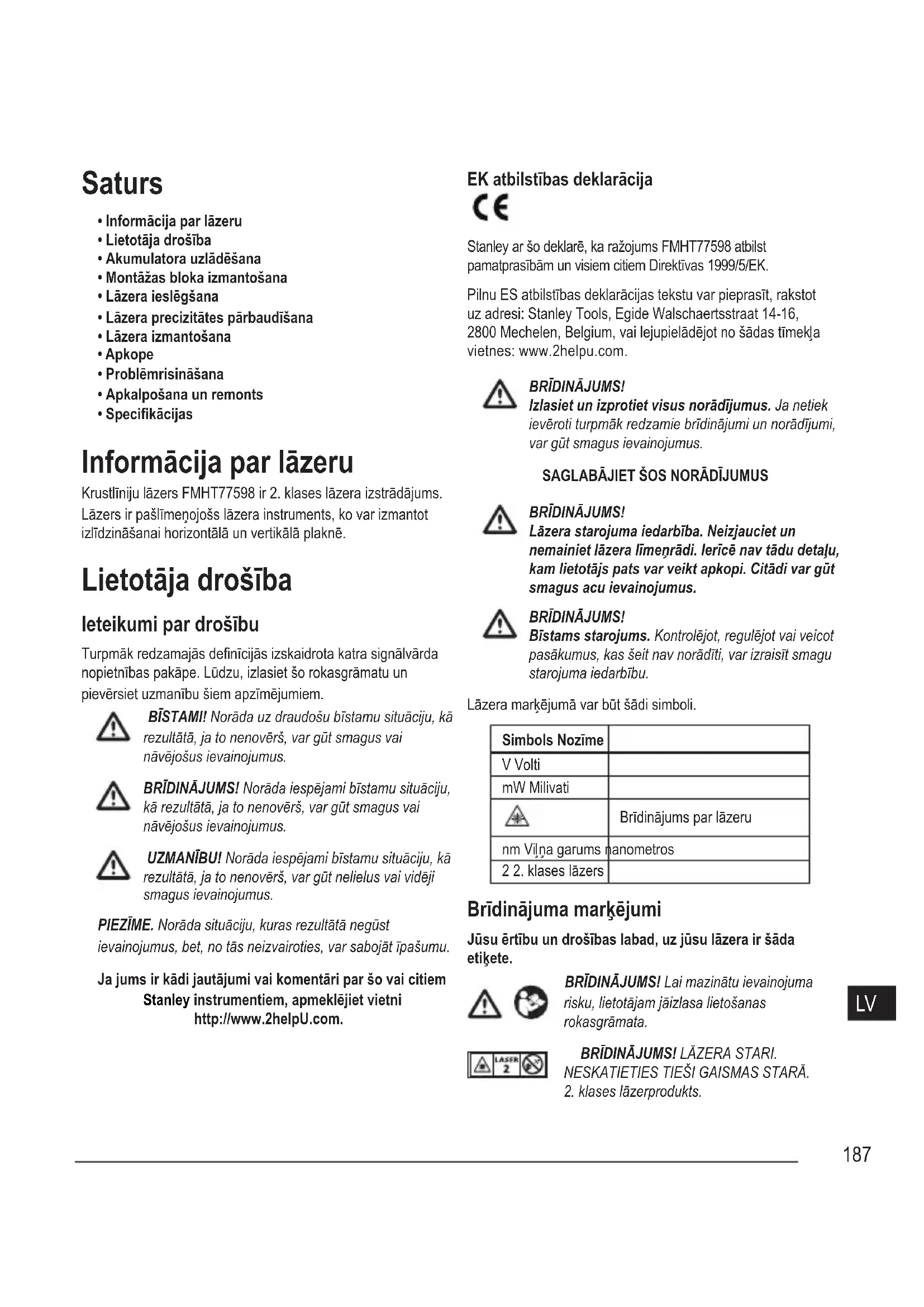

LIETOŠANAS INSTRUKCIJA FMHT775981 STANLEY

• Informācija par lāzeru

• Akumulatora uzlādēšana

• Montāžas bloka izmantošana

• Lāzera precizitātes pārbaudīšana

• Apkalpošana un remonts

• Specikācijas Informācija par lāzeru Krustlīniju lāzers FMHT77598 ir 2. klases lāzera izstrādājums. Lāzers ir pašlīmeņojošs lāzera instruments, ko var izmantot izlīdzināšanai horizontālā un vertikālā plaknē. Lietotāja drošība Ieteikumi par drošību Turpmāk redzamajās denīcijās izskaidrota katra signālvārda nopietnības pakāpe. Lūdzu, izlasiet šo rokasgrāmatu un pievērsiet uzmanību šiem apzīmējumiem. BĪSTAMI! Norāda uz draudošu bīstamu situāciju, kā rezultātā, ja to nenovērš, var gūt smagus vai nāvējošus ievainojumus. BRĪDINĀJUMS! Norāda iespējami bīstamu situāciju, kā rezultātā, ja to nenovērš, var gūt smagus vai nāvējošus ievainojumus. UZMANĪBU! Norāda iespējami bīstamu situāciju, kā rezultātā, ja to nenovērš, var gūt nelielus vai vidēji smagus ievainojumus. PIEZĪME. Norāda situāciju, kuras rezultātā negūst ievainojumus, bet, no tās neizvairoties, var sabojāt īpašumu. Ja jums ir kādi jautājumi vai komentāri par šo vai citiem Stanley instrumentiem, apmeklējiet vietni http://www.2helpU.com. EK atbilstības deklarācija Stanley ar šo deklarē, ka ražojums FMHT77598 atbilst pamatprasībām un visiem citiem Direktīvas 1999/5/EK. Pilnu ES atbilstības deklarācijas tekstu var pieprasīt, rakstot uz adresi: Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium, vai lejupielādējot no šādas tīmekļa vietnes: www.2helpu.com. BRĪDINĀJUMS! Izlasiet un izprotiet visus norādījumus. Ja netiek ievēroti turpmāk redzamie brīdinājumi un norādījumi, var gūt smagus ievainojumus.

SAGLABĀJIET ŠOS NORĀDĪJUMUS

BRĪDINĀJUMS! Lāzera starojuma iedarbība. Neizjauciet un nemainiet lāzera līmeņrādi. Ierīcē nav tādu detaļu, kam lietotājs pats var veikt apkopi. Citādi var gūt smagus acu ievainojumus. BRĪDINĀJUMS! Bīstams starojums. Kontrolējot, regulējot vai veicot pasākumus, kas šeit nav norādīti, var izraisīt smagu starojuma iedarbību. Lāzera marķējumā var būt šādi simboli. Simbols Nozīme V Volti mW Milivati Brīdinājums par lāzeru nm Viļņa garums nanometros 2 2. klases lāzers Brīdinājuma marķējumi Jūsu ērtību un drošības labad, uz jūsu lāzera ir šāda etiķete. BRĪDINĀJUMS! Lai mazinātu ievainojuma risku, lietotājam jāizlasa lietošanas rokasgrāmata. BRĪDINĀJUMS! LĀZERA STARI. NESKATIETIES TIEŠI GAISMAS STARĀ.

• Ja iekārtu izmanto ražotāja nenoteiktā veidā, var pasliktināties iekārtas nodrošinātā aizsardzība.

• Lāzeru nedrīkst darbināt sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā. Šis instruments var radīt dzirksteles, kas var aizdedzināt viegli degošus putekļus vai tvaikus.

• Glabājiet lāzeru, kas netiek darbināts, bērniem un citām neapmācītām personām nepieejamā vietā. Lāzeri ir bīstami neapmācītu lietotāju rokās.

• Instrumenta remonts un apkope JĀUZTIC tikai kvalicētiem remonta speciālistiem. Ja remontu, apkalpošanu vai apkopi veic nekvalicēti darbinieki, var palielināties ievainojumu risks. Lai atrastu tuvāko Stanley servisa centru, apmeklējiet http://www.2helpU.com.

• Lāzera starā nedrīkst skatīties ar optiskiem līdzekļiem, piemēram, teleskopu vai teodolītu. Citādi var gūt smagus acu ievainojumus.

• Lāzeru nedrīkst novietot tādā pozīcijā, kad citas personas varētu apzināti vai nejauši skatīties lāzera starā. Citādi var gūt smagus acu ievainojumus.

• Lāzeru nedrīkst novietot atstarojošu virsmu tuvumā, kas varētu atstarot lāzera staru un novirzīt citu personu acīs. Citādi var gūt smagus acu ievainojumus.

• Ja lāzers netiek izmantots, izslēdziet to. Ja atstāsiet to ieslēgtu, pastāv risks, ka kāds skatīsies lāzera starā.

• Lāzeru nekādā gadījumā nedrīkst pārveidot. Pārveidojot instrumentu, var izraisīt bīstamu lāzera starojuma starojumu.

• Nestrādājiet ar lāzeru, ja tuvumā ir bērni, kā arī neļaujiet bērniem darboties ar lāzeru. Citādi var gūt smagus acu ievainojumus.

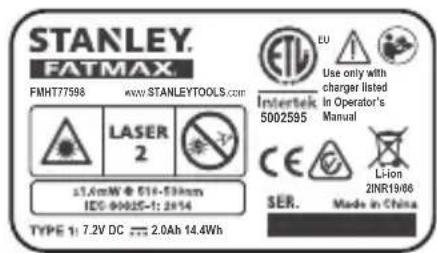

• Nedrīkst noņemt vai sabojāt brīdinājuma marķējumu. Ja brīdinājuma marķējumi ir noņemti, operators vai citas personas var nejauši pakļaut sevi starojuma iedarbībai.

• Novietojiet lāzeru stabili uz līdzenas virsmas. Ja lāzers apgāžas, var sabojāt lāzeru vai gūt smagus ievainojumus. Personīgā drošība

• Instrumenta lietošanas laikā esat uzmanīgs, skatieties, ko jūs darāt, rīkojieties saprātīgi. Nelietojiet lāzeru, ja esat noguris vai atrodaties narkotiku, alkohola vai medikamentu ietekmē. Neuzmanības brīdis darbā ar lāzeru var izraisīt nopietnas personiskās traumas.

• Izmantojiet personīgos aizsargaprīkojumu. Vienmēr uzlieciet aizsargbrilles. Atkarībā no darba apstākļiem, putekļu maskas, neslīdošu kurpju, ķiveres un dzirdes aizsarglīdzekļu izmantošana samazina iespēju gūt traumas. Instrumenta izmantošana un apkope

• Lāzeru nedrīkst izmantot, ja ar slēdzi Power/Transport Lock (Iesl./Izsl./Transport.) to nevar ne ieslēgt, ne izslēgt. Ja instrumentu nav iespējams vadīt ar slēdža palīdzību, tas ir bīstams un ir jāsalabo.

• Ievērojiet instrukcijas šīs rokasgrāmatas sadaļā Apkope. Neatļautu detaļu izmantošana vai nespēja ievērot sadaļā Apkope ietvertos norādījumus, var radīt elektrotraumu vai ievainojumu risku. Akumulatoru drošība Lāzers FMHT77598 darbojas ar litija jonu akumulatoru. BRĪDINĀJUMS! Lai mazinātu ievainojuma risku, jāizlasa izstrādājuma lietošanas rokasgrāmata, lāzera drošības rokasgrāmata un akumulatoru drošības rokasgrāmata. Akumulatora uzlādēšana Uzlādējiet lāzera FMHT77598 litija jonu akumulatoru, izmantojot komplektācijā iekļauto lādētāju.

Iespraudiet lādētāja elektrisko kontaktdakšu elektriskajā kontaktligzdā (attēls

Lāzera aizmugurē pavelciet sāniski nost akumulatoru nodalījuma pārsegu (attēls

Ievietojiet lādētāja mazāko galu lāzera uzlādēšanas ligzdā (attēls

Nogaidiet, līdz akumulators ir pilnībā uzlādēts. Kamēr akumulators tiek uzlādēts, deg barošanas gaismas diožu indikators.189

Kad izdziest barošanas gaismas diožu indikators, atvienojiet lādētāju no elektriskās kontaktligzdas un lāzera uzlādēšanas ligzdas.

Uzstumiet akumulatoru nodalījuma pārsegu atpakaļ uz lāzera uzlādēšanas ligzdas. Ja lāzers netiek lietots, pastumiet barošanas/ transportbloķēšanas slēdzi pa KREISI nobloķētā/izslēgtā pozīcijā (attēls

), lai taupītu akumulatoru. Montāžas bloka izmantošana Lāzera apakšdaļā atrodas pārvietojams bloks (attēls

• Lai izmantotu magnētus lāzera priekšpusē (attēls

) un uzstādītu lāzeru tērauda stieņa sānos, nepagariniet pārvietojamo bloku (attēls

). Tas ļaus zemāko punktu salāgot ar tērauda stieņa malu.

• Lai uzstādītu lāzeru virs punkta uz grīdas (izmantojot daudzfunkcionālo skavu vai statīvu), izvelciet uz āru pārvietojamo bloku, līdz tas ar klikšķi ksējas (attēls

). Tas ļaus lāzera apakšējo punktu parādīt caur 5/8– 11 montāžas atveri un pagriezt lāzeru virs 5/8–11 montāžas atveres, nemainot lāzera vertikālo pozīciju. Lāzera ieslēgšana

Bīdiet slēdzi Power/Transport Lock (Iesl./Izsl./Transport. bloķ.) pa labi pozīcijā Unlocked/ON (Atbloķēts/Iesl.) (attēls

, spiediet vienu reizi, lai parādītu horizontālo lāzera staru, otru reizi, lai parādītu lāzera vertikālo staru un trešo reizi, lai parādītu horizontālo un vertikālo staru, ceturto reizi, lai parādītu 5 punktus (virs un zem lāzera), piekto reizi, lai parādītu horizontālo un vertikālo staru ar 5 punktiem.

Pārbaudiet lāzera starus. Lāzeram ir pašlīmeņošanas funkcija. Ja lāzers atrodas tādā leņķī, ka pašlīmeņošanas funkcija nespēj darboties (> 4°), lāzera stari mirgos divas reizes pēc kārtas un tastatūrā mirgos bez pārtraukuma (attēls

Ja lāzera stari mirgo, lāzers nav horizontāli (vai vertikāli) un to NEDRĪKST izmantot horizontālā vai vertikālā līmeņa noteikšanai vai atzīmēšanai. Mēģiniet pārvietot lāzeru uz horizontālas virsmas.

Piespiediet uz tastatūras, lai pārbaudītu režīmu Pulse (Impulss). Tastatūrā izgaismosies (attēls

) un lāzera stari būs gaišāki, jo tie ļoti ātri mirgo. Režīmu Pulse (Impulss) ar detektoru drīkst izmantot tikai lāzera staru projicēšanai plašā diapazonā.

Ja JEBKUŠ no šiem apgalvojumiem ir PATIESS, lasiet norādījumus Lāzera precizitātes pārbaude un TIKAI TAD IZMANTOJIET LĀZERU darbam.

• Lāzers tiek izmantots pirmo reizi (gadījumā, ja lāzers pakļauts ekstrēmām temperatūrām).

• Lāzera precizitāte kādu laiku nav pārbaudīta.

• Lāzers var būt nokritis. Lāzera precizitātes pārbaudīšana Lāzera instrumenti ir noplombēti un kalibrēti rūpnīcā. Ieteicams veikt precizitātes pārbaudi pirms lāzera pirmās izmantošanas (gadījumā, ja lāzers pakļauts ekstrēmām temperatūrām) un pēc tam atkārtot to regulāri, lai nodrošinātu darba precizitāti. Kad izpildāt kādu no šajā rokasgrāmatā minētajām precizitātes pārbaudēm, ņemiet vērā šīs vadlīnijas:

• Izmantojiet lielāko iespējamo laukumu/distanci, tuvāko darba distancei. Jo lielāks laukums/distance, jo vieglāk izmērīt lāzera precizitāti.

• Novietojiet lāzeru uz viendabīgas, līdzenas un stabilas virsmas, kas ir vienā līmenī abos virzienos.

• Atzīmējiet lāzera stara centru. Horizontālās līnijas precizitāte — līmenis Lāzera vertikālās līnijas pārbaudei nepieciešama plakana vertikāla virsma, kas ir vismaz 9 m (30 pēdas) plata.

Novietojiet trijkāji sienas vienā galā (attēls

Novietojiet lāzeru uz trijkāja un ieskrūvējiet tā vītņoto skrūvi lāzeru iekšējā vītnē.

Stumiet lāzera barošanas/transportbloķēšanas slēdzi pa labi, lai ieslēgtu lāzeru (attēls

Piespiediet vienreiz, lai parādītu horizontālo līniju.

Atzīmējiet divus punktus (P1 un P2) vismaz 30 pēdu (9 m) atstatu vienu no otra uz lāzera horizontālās līnijas uz sienas (attēls

Pārvietojiet lāzeru uz otru sienas galu un salāgojiet lāzera horizontālo līniju ar punktu P2 (attēls

Atzīmējiet punktu P3 uz lāzera līnijas līdzās punktam P1.

Izmēriet vertikālo attālumu starp P1 un P3.

Ja mērījums ir lielāks par pieļaujamo attālumu starp P1 un P3 atbilstoši attālumam starp P1 un P2 šajā tabulā, lāzeru jānodod apkopei pilnvarotā servisa centrā. Distance starp P1 un P2 Pieļaujamā distance starp P1 un P3 9 m (30 pēdas) 6 mm (1/4 collas) 12 m (40 pēdas) 8 mm (5/16 collas) 15 m (50 pēdas) 10 mm (13/32 collas) Horizontālās līnijas precizitāte — leņķis Lāzera horizontālās līnijas pārbaudei nepieciešama plakana vertikāla virsma, kas ir vismaz 9 m (30 pēdas) plata.

Novietojiet trijkāji, kā norādīts (attēls

• pretī sienai tādā attālumā, kas atbilst pusei sienas platuma (D 1/2).

Novietojiet lāzeru uz trijkāja un ieskrūvējiet tā vītņoto skrūvi lāzeru iekšējā vītnē.

Stumiet lāzera barošanas/transportbloķēšanas slēdzi pa labi, lai ieslēgtu lāzeru (attēls

Piespiediet 3 reizes, lai parādītu horizontālo un vertikālo līniju.

Vērsiet lāzera vertikālo līniju pret pirmo stūri vai atskaites punktu (attēls

Nomēriet pusi attāluma pāri sienai (D1/2).

Kad horizontālā lāzera līnija šķērso pusceļa punktu (D1/2), atzīmēju punktu P1.

Pagrieziet lāzeru pret otru stūri vai atskaites punktu (attēls

Kad horizontālā lāzera līnija šķērso pusceļa punktu (D1/2), atzīmējiet punktu P2.

Izmēriet vertikālo attālumu starp P1 un P2 (attēls

Ja mērījums ir lielāks par Pieļaujamo attālumu starp P1 un P2 atbilstošajai Distancei (D1) šajā tabulā, lāzeru jānodod apkopei pilnvarotā servisa centrā. Distance (D1) Pieļaujamā distance starp P1 un P2 9 m (30 pēdas) 3 mm (1/8 collas) 12 m (40 pēdas) 4 mm (5/32 collas) 15 m (50 pēdas) 5 mm (7/32 collas) Vertikālās līnijas precizitāte: vertikāli Pārbaudiet lāzera horizontālās līnijas vertikālo taisnumu šādi.

Izmēriet durvju stenderes (vai griestu atskaites punkta) augstumu, lai iegūtu augstumu D1 (attēls

Novietojiet lāzeru uz grīdas pret durvju stenderi (attēls

Stumiet lāzera barošanas/transportbloķēšanas slēdzi pa labi, lai ieslēgtu lāzeru (attēls

Nospiediet divreiz, lai attēlotu vertikālo lāzera līniju.

Nomērķējiet lāzera vertikālo līniju pret durvju stenderi vai griestu atskaites punktu.

Atzīmējiet punktu P1 tur, kur lāzera vertikālā līnija sakrīt ar durvju stenderes augstāko punktu.

Izmēriet attālumu D1 no punkta, kur lāzera stars atduras pret grīdu, un atzīmējiet punktu P2.

Izmēriet attālumu D1 no punkta P2 un atzīmējiet punktu P3.

Pārvietojiet lāzeru otrā pusē pret punktu P3 un nomērķējiet lāzera vertikālo līniju pret punktu P2 (attēls

Savietojiet lāzera vertikālo līniju ar punktiem P2 un P3 uz grīdas, tad atzīmējiet punktu P4 virs durvju stenderes.

Izmēriet attālumu starp punktiem P1 un P4 (attēls

Ja attālums starp abiem punktiem ir lielāks nekā tabulā noteiktais pieļaujamais attālums starp punktiem P1 un P4, kas atbilst attiecīgajam vertikālajam attālumam (D1), lāzers jānogādā pilnvarotā apkopes centrā, lai tam veiktu apkopi. Vertikālās distances (D1) augstums Pieļaujamā distance starp P1 un P4 2,5 m (8 pēdas) 1,5 mm (1/16 collas) 5 m (16 pēdas) 3,0 mm (1/8 collas) 6 m (20 pēdas) 3,6 mm (9/64 collas) 9 m (30 pēdas) 5,5 mm (9/32 collas) Horizontālā punkta precizitāte — horizontāle Lai pārbaudītu lāzera horizontālo līmeni, jāizmanto divas paralēlas sienas, kas atrodas vismaz 6 m (20 pēdu) atstatu viena no otras.

Novietojiet lāzeru uz trijkāja un ieskrūvējiet tā vītņoto skrūvi lāzeru iekšējā vītnē.

Ieslēdziet lāzeru un spiediet 4 reizes, lai parādītu punktus virs, priekšā, apakšā un pa labi un pa kreisi no lāzera.

Novietojiet lāzeru 5–8 cm (2–3 collu) attālumā no pirmās sienas. Lai pārbaudītu priekšējo lāzera punktu, pārliecinieties, lai lāzera priekšpuse būt vērsta pret sienu (attēls

Atzīmējiet lāzera punktu pozīciju uz pirmās sienas kā punktu P1 (attēls

Pagrieziet instrumentu par 180° un atzīmējiet lāzera punkta pozīciju uz otrās sienas kā punktu P2 (attēls

Novietojiet lāzeru 5–8 cm (2–3 collu) attālumā no otrās sienas. Lai pārbaudītu priekšējo lāzera punktu, pārliecinieties, lai lāzera priekšpuse būt vērsta pret sienu (attēls

), un pieregulējiet lāzera augstumu, līdz lāzers trāpa punktā P2.

Pagrieziet instrumentu par 180° un tēmējiet lāzera punktu blakus P1 punktam uz pirmās sienas, un atzīmējiet punktu P3 (attēls

Izmēriet vertikālo attālumu starp P1 un P3 uz pirmās sienas.

Ja mērījums ir lielāks par pieļaujamo attālumu starp P1 un P3 atbilstoši attālumam starp sienām šajā tabulā, lāzeru jānodod apkopei pilnvarotā servisa centrā. Attālums starp sienām Pieļaujamais attālums starp P1 un P3 6,0 m (20 pēdas) 3,6 mm (9/64 collas) 9,0 m (30 pēdas) 5,4 mm (7/32 collas) 15,0 m (50 pēdas) 9 mm (11/32 collas) 23,0 m (75 pēdas) 13,8 mm (9/16 collas)

Atkārtojiet 2. līdz 8. darbību, lai pārbaudītu labā punkta un pēc tam kreisā punkta precizitāti, pārliecinoties, ka lāzera punkts, ko pārbaudāt, ir tas pats lāzera punkts, kas vērsts pret katru sienu. Vertikālā punkta precizitāte Lāzera vertikālo kalibrāciju var visprecīzāk pārbaudīt tad, ja ir pietiekami augsta vertikālā siena, vislabāk 7,5 m (25 pēdas), šajā gadījumā viena persona uz grīdas pozicionē lāzeru, bet otra persona uz griestiem atzīmē lāzera stara projicēto punktu uz griestiem.

Atzīmējiet uz grīdas punktu P1 (attēls

Ieslēdziet lāzeru un spiediet 4 reizes, lai parādītu punktus virs, priekšā, apakšā un pa labi un pa kreisi no lāzera.

Novietojiet lāzeru tā, lai apakšējais punkts būtu centrēts virs punkta P1, un atzīmējiet augšējā punkta centru uz griestiem kā punktu P2 (attēls

Pagrieziet lāzeru par 180°, vienlaikus raugoties, lai apakšējais punkts joprojām būtu centrēts virs punkta P1 uz grīdas (attēls

Atzīmējiet augšējā punkta centru uz griestiem kā punktu P3 (attēls

Izmēriet attālumu starp punktiem P2 un P3.192

Ja mērījums ir lielāks par pieļaujamo attālumu starp P2 un P3 atbilstošajam attālumam starp griestiem un grīdu šajā tabulā, lāzeru jānodod apkopei pilnvarotā servisa centrā. Attālums starp griestiem un grīdu Pieļaujamais attālums starp P2 un P3 4,5 m (15 pēdas) 3 mm (1/8 collas) 6 m (20 pēdas) 4,2 mm (5/32 collas) 9 m (30 pēdas) 6 mm (1/4 collas) 12 m (40 pēdas) 8,4 mm (5/16 collas) Horizontālā punkta precizitāte — taisns leņķis Lai pārbaudītu, vai lāzera stari veido taisnu leņķi, nepieciešama vismaz 10 m (35 pēdu) gara telpa. Visas atzīmes var veikt uz grīdas, novietojot pret horizontāliem vai taisnā leņķa stariem mērķi un pārnesot tā atrašanās vietu uz grīdu. PIEZĪME. Lai nodrošinātu precizitāti, attālumam (D1) attiecīgi starp P1 un P2, P2 un P3, P2 un P4, un P2 un P5 jābūt vienādam.

Atzīmējiet punktu P1 uz grīdas vienā telpas galā, kā parādīts attēlā

Ieslēdziet lāzeru un spiediet 4 reizes, lai parādītu punktus virs, priekšā, apakšā un pa labi un pa kreisi no lāzera.

Novietojiet lāzeru tā, lai apakšējais punkts būtu centrēts virs punkta P1, un pārliecinieties, lai priekšējais punkts būtu vērsts uz telpas tālāko galu (attēls

Izmantojiet mērķi, lai priekšējā horizontālā punkta atrašanās vietu uz sienas pārnestu uz grīdu, atzīmējiet punktu P2 uz grīdas un pēc tam punktu P3 uz grīdas (attēls

Pārvietojiet lāzeri uz punktu P2 un priekšējo horizontālo punktu atkal salāgojiet ar punktu P3 (attēls

Izmantojiet mērķi, lai priekšējā horizontālā punkta atrašanās vietu uz sienas pārnestu uz grīdu, atzīmējiet uz grīdas krustenisko staru atrašanās vietu kā punktus P4 un P5 (attēls

Pagrieziet lāzeru par 90°, lai priekšējais horizontālais punkts saskanētu ar punktu P4 (attēls

Atzīmējiet uz grīdas pirmā taisnā leņķa stara atrašanās vietu kā punktu P6 pēc iespējas tuvāk punktam P1 (attēls

Izmēriet attālumu starp punktiem P1 un P6 (attēls

Ja mērījums ir lielāks par Pieļaujamo attālumu starp P1 un P6 atbilstošajai Distancei (D1) šajā tabulā, lāzeru jānodod apkopei pilnvarotā servisa centrā. Distance (D1) Pieļaujamais attālums starp P1 un P6 7,5 m (25 pēdas) 2,2 mm (3/32 collas) 9 m (30 pēdas) 2,7 mm (7/64 collas) 15 m (50 pēdas) 4,5 mm (3/16 collas)

Pagrieziet lāzeru par 180°, lai priekšējais horizontālais punkts saskanētu ar punktu P5 (attēls

Atzīmējiet uz grīdas pirmā taisnā leņķa stara atrašanās vietu kā punktu P7 pēc iespējas tuvāk punktam P1 (attēls

Izmēriet attālumu starp punktiem P1 un P7 (attēls

Ja mērījums ir lielāks par Pieļaujamo attālumu starp P1 un P7 atbilstošajai Distancei (D1) šajā tabulā, lāzeru jānodod apkopei pilnvarotā servisa centrā. Distance (D1) Pieļaujamais attālums starp P1 un P7 7,5 m (25 pēdas) 2,2 mm (3/32 collas) 9 m (30 pēdas) 2,7 mm (7/64 collas) 15 m (50 pēdas) 4,5 mm (3/16 collas) Lāzera lietošana Ieteikumi lietošanai

• Vienmēr atzīmējiet lāzera izveidotā stara centru.

• Lielas temperatūras izmaiņas var radīt iekšējo daļu kustību, kas var ietekmēt precizitāti. Strādājot bieži pārbaudiet sava darba precizitāti.

• Ja lāzers ticis nomests, pārbaudiet, lai redzētu vai tas joprojām ir kalibrēts.

• Ja lāzers ir atbilstoši kalibrēts, tas ir pašlīmeņojošs. Katrs lāzers tiek kalibrēts ražotāja fabrikā, lai noteiktu horizontāli, ja vien tas tiek novietots uz līdzenas virsmas ar vidējo līmeni ±4° pret horizontāli. Nav nepieciešama manuāla regulēšana.

• Novietojiet lāzeru uz līdzenas, plakanas un taisnas virsmas.193

Lāzera ieslēgšana Kad lāzers netiek izmantots, pārbīdiet slēdzi Power/Transport Lock (Iesl./Izsl./Transport. bloķ.) pozīcijā OFF/Locked (Izsl./ Bloķēts (attēls

). Ja slēdzis nav iestatīts bloķētā pozīcijā, lāzers neizslēgsies. Lāzera izmantošana kopā ar papildu piederumiem BRĪDINĀJUMS! Tā kā citi piederumi, kurus Stanley nav ieteicis un nepiedāvā, nav pārbaudīti lietošanai ar šo instrumentu, var rasties bīstami apstākļi, ja tos lietosiet. Izmantojiet tikai tādus Stanley piederumus, kas ieteikti izmantošanai ar šo modeli. Piederumi, kas paredzēti vienam lāzeram, var būt bīstami un izraisīt ievainojumus, ja tos izmanto ar citiem lāzeriem. Lāzera apakšdaļa aprīkota ar 1/4–20 un 5/8–11 vītņotām ligzdām (attēls

), kas paredzētas jau esošajiem un turpmākajiem Stanley piederumiem. Izmantojiet tikai tādus Stanley piederumus, kas paredzēti šim instrumentam. Ievērojiet piederumam pievienotos norādījumus. Piederumus, ko ieteicams izmantot kopā ar šo lāzeru, var iegādāties par atsevišķu samaksu no vietējā izplatītāja vai pilnvarotā remonta darbnīcā. Ja jums vajadzīga palīdzība jebkāda papildpiederuma atrašanai, lūdzu, sazinieties ar tuvāko Stanley servisa centru vai apmeklējiet tīmekļa vietni: http://www.2helpU.com. Lāzera izmantošana ar universālo skavu Lielāko daļu līnijas/punkta lāzeru, kas aprīkoti ar 5/8–11 montāžas vītni, var izmantot ar lāzera universālo skavu FMHT77435 (attēls

). Universālo skavu var izmantot brīvstāvošu vai uzstādītu dažādos veidos:

• Aptiniet skavas gumijas saiti ap stieni (2 collas × 4 collas), vai citu vertikālu priekšmetu.

• Izmantojiet skavas aizmugures magnētus piestiprināšanai pie metāla stieņa.

• Pieāķējiet aizmugures skrūves atveri pie naglas vai skrūves sienā.

• Izmantojiet griestu skavu, lai piestiprinātu pie piekaramo griestu vadotnēm.

• Izmantojiet apakšējo 5/8–11 vai 1/4–20 vītni stiprināšanai pie statīva. Apkope

• Kad lāzers netiek izmantots, notīriet ārējās detaļas ar mitru lupatiņu, tad noslaukiet lāzeru ar sausu drānu, un pēc tam ievietojiet oriģinālajā kārbā.

• Kaut arī lāzera korpus ir izturīgs pret šķīdinātājiem, NEKAD lāzera tīrīšanai neizmantojiet šķīdinātājus.

• Lāzeru nedrīkst glabāt temperatūrā, kas zemāka par -20 °C (-5 °F) vai augstāka par 60 °C (140 °F).

• Lai nodrošinātu sava darba precizitāti, bieži pārbaudiet lāzeru, lai pārliecinātos, ka tas ir kalibrēts.

• Pārbaudes kalibrēšanu un citus apkopes darbus var veikt Stanley apkopes centros. Problēmrisināšana Lāzeru nevar ieslēgt

• Pārbaudiet, vai lāzera litija jonu akumulators ir pilnībā uzlādēts.

• Lāzeram vienmēr jābūt sausam.

• Ja lāzera iekārta ir uzsilusi virs 50 °C (120 °F), iekārta neieslēgsies. Ja lāzera ir ticis uzglabāts ļoti augstā temperatūrā, ļaujiet tam atdzist. Lāzera līmeņrādis nesabojāsies, ja izmantojat slēdzi Power/Transport Lock (Iesl./Izsl./Transport. bloķ.) pirms tas ir atdzisis līdz pareizajai darba temperatūrai. Lāzera stari mirgo Lāzeri ir izveidoti, lai veiktu pašlīmeņošanos aptuveni par 4° visos virzienos. Ja lāzers ir pārmērīgi sagāzts un iekšējais mehānisms nespēj veikt pašlīmeņošanu, lāzera stari sāk mirgot, liecinot par to, ka sagāzums ir pārāk liels. STARU MIRGOŠANA LIECINA PAR TO, KA STARI NAV NOLĪMEŅOTI HORIZONTĀLI VAI VERTIKĀLI, TĀPĒC TOS NEVAR IZMANTOT HORIZONTĀLAS VAI VERTIKĀLAS LĪNIJAS ATZĪMĒŠANAI. Novietojiet lāzeru uz taisnākas virsmas.194

Lāzera stari nepārstāj pārvietoties Lāzers ir precīzs instruments. Tādēļ, ja lāzers nav novietots uz stabilas (un nekustīgas) virsmas, tas turpinās meklēt horizontālo līmeni. Ja stari nepārtrauc pārvietošanos, mēģiniet novietot lāzeru uz stabilākas virsmas. Tāpat virsmai jābūt relatīvi līdzenai, lai lāzers nostabilizētos. Apkope un labošana Piezīme. Ja lāzers tiek izjaukts, izstrādājuma garantijas vairs nav spēkā. Lai saglabātu izstrādājuma DROŠU un UZTICAMU darbību, remontdarbus, apkopi un regulēšanu drīkst veikt tikai pilnvarotos servisa centros. Ja remontu, apkalpošanu vai apkopi veic nekvalicēti darbinieki, var rasties ievainojuma risks. Lai atrastu tuvāko Stanley servisa centru, apmeklējiet http://www.2helpU.com. Specikācijas FMHT77598 Gaismas avots Lāzera diodes Lāzera stara viļņu garums 510–530 nm redzamā gaisma Lāzera enerģija ≤1,0 mW 2. KLASES LAZERPRODUKTS Darba diapazons 30 m (100 pēdas) 50 m (165 pēdas) ar detektoru Precizitāte — visas līnijas un punkti, izņemot apakšējo punktu ±3 mm uz 10 m (±1/8 collas uz 30 pēdām) Precizitāte — apakšējais punkts ±6 mm uz 10 m (±1/4 collas uz 30 pēdām) Darba temperatūra -10 °C līdz 50 °C (14 °F līdz 122 °F) Uzglabāšanas temperatūra -20 °C līdz 60 °C (-5 °F līdz 140 °F) Vides Ūdens un putekļu izturīgs atbilstoši IP54195
