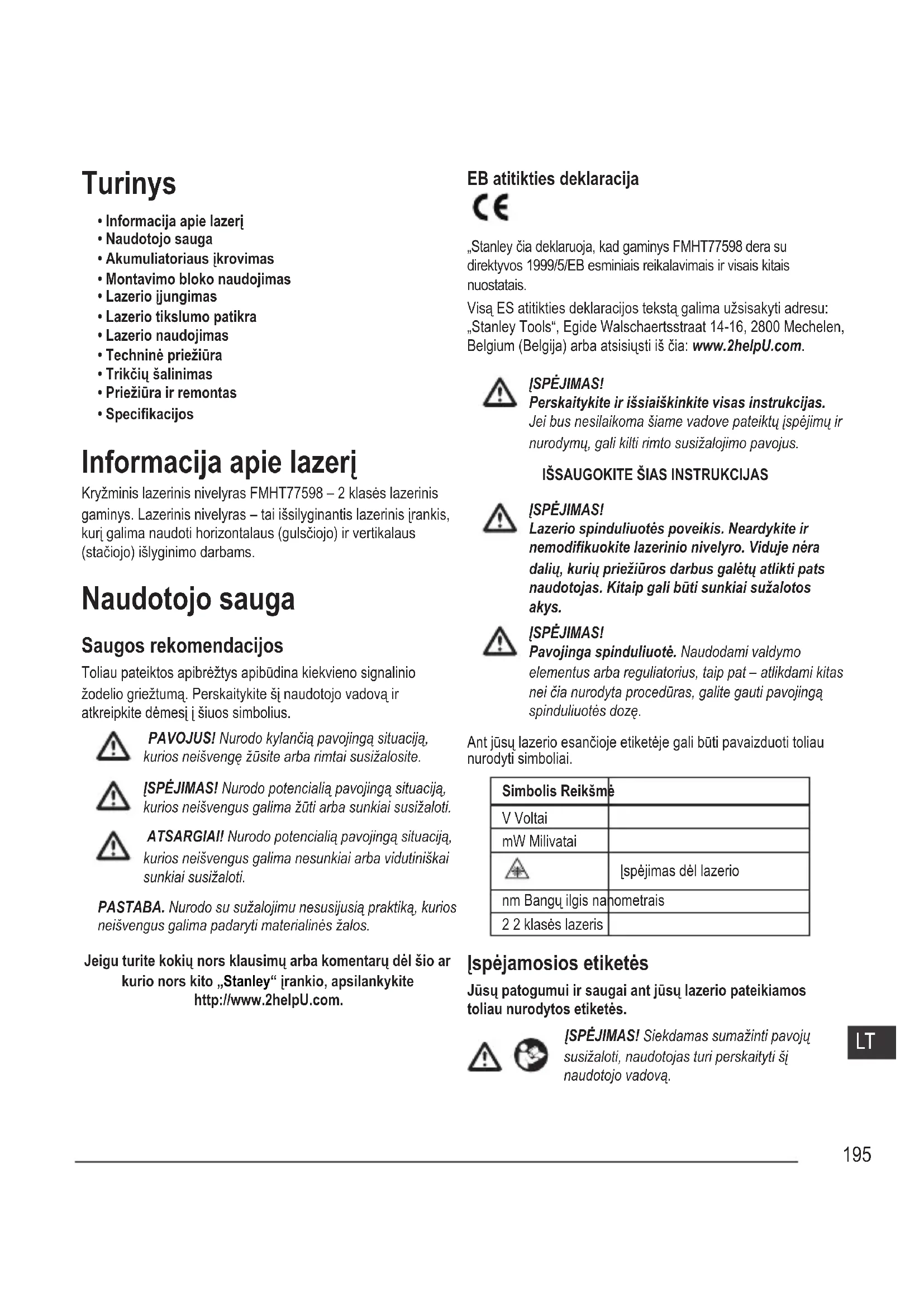

NAUDOJIMO INSTRUKCIJA FMHT775981 STANLEY

• Informacija apie lazerį

• Akumuliatoriaus įkrovimas

• Montavimo bloko naudojimas

• Lazerio tikslumo patikra

• Priežiūra ir remontas

• Specikacijos Informacija apie lazerį Kryžminis lazerinis nivelyras FMHT77598 – 2 klasės lazerinis gaminys. Lazerinis nivelyras – tai išsilyginantis lazerinis įrankis, kurį galima naudoti horizontalaus (gulsčiojo) ir vertikalaus (stačiojo) išlyginimo darbams. Naudotojo sauga Saugos rekomendacijos Toliau pateiktos apibrėžtys apibūdina kiekvieno signalinio žodelio griežtumą. Perskaitykite šį naudotojo vadovą ir atkreipkite dėmesį į šiuos simbolius. PAVOJUS! Nurodo kylančią pavojingą situaciją, kurios neišvengę žūsite arba rimtai susižalosite. ĮSPĖJIMAS! Nurodo potencialią pavojingą situaciją, kurios neišvengus galima žūti arba sunkiai susižaloti. ATSARGIAI! Nurodo potencialią pavojingą situaciją, kurios neišvengus galima nesunkiai arba vidutiniškai sunkiai susižaloti. PASTABA. Nurodo su sužalojimu nesusijusią praktiką, kurios neišvengus galima padaryti materialinės žalos. Jeigu turite kokių nors klausimų arba komentarų dėl šio ar kurio nors kito „Stanley“ įrankio, apsilankykite http://www.2helpU.com. EB atitikties deklaracija „Stanley čia deklaruoja, kad gaminys FMHT77598 dera su direktyvos 1999/5/EB esminiais reikalavimais ir visais kitais nuostatais. Visą ES atitikties deklaracijos tekstą galima užsisakyti adresu: „Stanley Tools“, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium (Belgija) arba atsisiųsti iš čia: www.2helpU.com. ĮSPĖJIMAS! Perskaitykite ir išsiaiškinkite visas instrukcijas. Jei bus nesilaikoma šiame vadove pateiktų įspėjimų ir nurodymų, gali kilti rimto susižalojimo pavojus.

IŠSAUGOKITE ŠIAS INSTRUKCIJAS

ĮSPĖJIMAS! Lazerio spinduliuotės poveikis. Neardykite ir nemodikuokite lazerinio nivelyro. Viduje nėra dalių, kurių priežiūros darbus galėtų atlikti pats naudotojas. Kitaip gali būti sunkiai sužalotos akys. ĮSPĖJIMAS! Pavojinga spinduliuotė. Naudodami valdymo elementus arba reguliatorius, taip pat – atlikdami kitas nei čia nurodyta procedūras, galite gauti pavojingą spinduliuotės dozę. Ant jūsų lazerio esančioje etiketėje gali būti pavaizduoti toliau nurodyti simboliai. Simbolis Reikšmė V Voltai mW Milivatai Įspėjimas dėl lazerio nm Bangų ilgis nanometrais 2 2 klasės lazeris Įspėjamosios etiketės Jūsų patogumui ir saugai ant jūsų lazerio pateikiamos toliau nurodytos etiketės. ĮSPĖJIMAS! Siekdamas sumažinti pavojų susižaloti, naudotojas turi perskaityti šį naudotojo vadovą.196

• Jei įranga naudojama gamintojo nurodytu būdu, gali sumažėti įrangos apsauga.

• Nenaudokite lazerio sprogiojoje aplinkoje, pvz., kur yra liepsniųjų skysčių, dujų arba dulkių. Šis įrankis gali generuoti kibirkštis, nuo kurių gali užsidegti dulkės arba garai.

• Išjungtą lazerį laikykite vaikams ir nekvalikuotiems asmenims nepasiekiamoje vietoje. Nekvalikuotų naudotojų rankose lazeriai kelia pavojų.

• Įrankio priežiūrą PRIVALO atlikti tik kvalikuoti remonto specialistai. Jei bendrosios arba techninės priežiūros darbus atliks nekvalikuoti asmenys, kas nors gali susižaloti. Informacijos apie artimiausią „Stanley“ serviso centrą rasite http://www.2helpU.com.

• Nenaudokite optinių įrankių, pvz., teleskopų ar teodolitų, norėdami pamatyti lazerio spindulį. Kitaip gali būti sunkiai sužalotos akys.

• Nenustatykite lazerio tokioje padėtyje, kurioje kas nors tyčia ar netyčia galėtų pažiūrėti tiesiai į lazerio spindulį. Kitaip gali būti sunkiai sužalotos akys.

• Nenustatykite lazerio šalia atspindinčio paviršiaus, kuris galėtų atspindėti lazerio spindulį ir nukreipti jį į kieno nors akis. Kitaip gali būti sunkiai sužalotos akys.

• Nenaudojamą lazerį reikia išjungti. Palikus įjungtą lazerį, padidėja pavojus pažiūrėti į jo spindulį.

• Jokiais būdais nemodikuokite lazerio. Modikavus įrankį, galima gauti pavojingą spinduliuotės dozę.

• Nenaudokite lazerio, jei netoliese yra vaikų, ir neleiskite vaikams naudotis lazeriu. Kitaip galima sunkiai susižaloti akis.

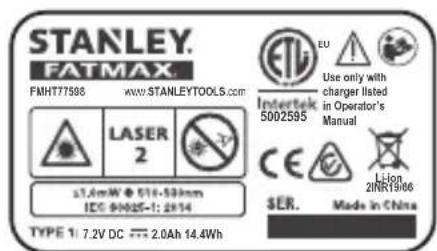

• Nenuimkite ir negadinkite įspėjamųjų etikečių. Pašalinus etiketes, naudotojas arba kiti asmenys gali netyčia gauti spinduliuotės dozę.

• Padėkite lazerį ant lygaus paviršiaus. Jei lazeris nukris, jis gali būti apgadintas arba kas nors gali būti rimtai sužalotas. Asmens sauga

• Dirbdami lazeriu, būkite budrūs, žiūrėkite, ką darote ir vadovaukitės sveika nuovoka. Nenaudokite lazerio būdami pavargę arba apsvaigę nuo narkotikų, alkoholio arba vaistų. Akimirką nukreipus dėmesį, dirbant su lazeriu, galima sunkiai susižaloti.

• Naudokite asmenines apsaugos priemones. Visada naudokite akių apsaugos priemones. Atsižvelgiant į darbo aplinką, apsauginės priemonės, pvz., dulkių kaukė, neslystantys saugos batai, šalmas ir klausos apsauga sumažina sužalojimų pavojų. Įrankio naudojimas ir priežiūra

• Nenaudokite lazerio, jei maitinimo / transportavimo užrakto jungikliu nepavyksta jo įjungti arba išjungti. Bet koks įrankis, kurio negalima valdyti jungikliu, yra pavojingas, jį būtina pataisyti.

• Vadovaukitės šio naudotojo vadovo skyriuje Techninė priežiūra pateiktais nurodymais. Naudojant neleistinas dalis arba nesilaikant techninės priežiūros nurodymų, gali kilti elektros smūgio arba susižeidimo pavojus. Akumuliatoriaus sauga Lazerinį nivelyrą FMHT77598 maitina ličio jonų akumuliatorius. ĮSPĖJIMAS! Siekdamas sumažinti pavojų susižaloti, naudotojas turi perskaityti gaminio naudotojo, lazerio saugos ir akumuliatoriaus saugos vadovus. Akumuliatoriaus įkrovimas Ličio jonų akumuliatoriui įkrauti naudokite įkroviklį, pateiktą kartu su lazeriniu nivelyru FMHT77598.

Prijunkite viename įkroviklio gale esantį maitinimo kištuką prie elektros lizdo (

Lazerinio nivelyro gale nuimkite prievado dangtelį ir nusukite į šoną (

Įkiškite mažąjį įkroviklio galą į lazerinio nivelyro įkrovimo prievadą (

Palaukite, kol akumuliatorius bus visiškai įkrautas. Kol akumuliatorius įkraunamas, šviečia maitinimo šviesos diodas.

Kai šviesos diodas išsijungs, atjunkite įkroviklį nuo elektros lizdo ir lazerinio nivelyro įkrovimo prievado.

Užspauskite prievado dangtelį atgal ant lazerinio nivelyro įkrovimo prievado. Kai lazerinis nivelyras nenaudojamas, nuslinkite maitinimo / transportavimo užrakto jungiklį KAIRĖN, į užrakinimo / IŠJUNGIMO padėtį (

pav.), kad taupytumėte akumuliatoriaus energiją. Montavimo bloko naudojimas Lazerio apačioje yra judamasis blokas (

• Norėdami pasinaudoti magnetais, esančiais lazerio priekyje

pav.), ir sumontuoti lazerį ant plieninės sijos, neištraukite judamojo bloko (

pav.). Taip apatinis taškas bus sulygiuotas su plieninės sijos kraštu.

• Norėdami sumontuoti lazerį virš taško grindyse (naudodami daugiafunkcę gembę arba trikojį), patraukite judamąjį bloką, kad jis spragtelėtų vietoje (

pav.). Taip lazerio apatinis taškas bus rodomas pro 5/8-11 montavimo angą ir lazerį bus galima pasukti virš 5/8-11 montavimo angos nepajudinant jo vertikalios padėties. Lazerio įjungimas

Padėkite lazerį ant glotnaus, plokščio ir lygaus paviršiaus.

Nuslinkite maitinimo / transportavimo užrakto jungiklį dešinėn, į atrakinimo / įjungimo padėtį (

pav., paspauskite vieną kartą, kad parodytumėte horizontalią lazerio liniją. Paspaudus antrą kartą, parodoma vertikali lazerio linija, o trečią – jos abi. Paspaudus ketvirtą kartą, parodomi 5 taškai, o penktą kartą – horizontali, vertikali linijos ir 5 taškai.

Patikrinkite lazerio spindulius. Lazeris išsilygina savaime. Jei lazeris pakreipiamas tiek, kad nebegali išsilyginti (> 4°), lazerio spinduliai ima nuolat mirksėti po du kartus ir klaviatūroje pradeda nuolat mirksėti (

Jei lazerio spinduliai mirksi, vadinasi, lazeris nustatytas nelygiai (nestatmenai) ir NETURĖTŲ būti naudojamas horizontaliai arba vertikaliai linijoms žymėti. Pabandykite pastatykite lazerį ant lygaus paviršiaus.

Klaviatūroje paspauskite , kad išbandytumėte impulsinį režimą. Klaviatūroje įsijungs (

pav.) ir lazerio spinduliai atrodys šviesesni, kadangi ims mirksėti itin dideliu dažniu. Impulsinis režimas su ieškikliu naudojamas tik prireikus projektuoti lazerio spindulius dideliu atstumu.

Jei BET KURIS iš toliau pateiktų teiginių TEISINGAS, PRIEŠ PRADĖDAMI NAUDOTI lazerį projekte, perskaitykite lazerio tikslumo patikros instrukcijas.

• Lazerį naudojate pirmą kartą (jei lazeris buvo veikiamas aukštos temperatūros).

• Lazerio tikslumas kurį laiką nebuvo tikrintas.

• Lazeris galėjo būti numestas. Lazerio tikslumo patikra Lazeriniai įrankiai būna užsandarinami ir sukalibruojami gamykloje. Prieš naudojant lazerį pirmą kartą (jei lazerį veikė aukšta temperatūra), rekomenduojama atlikti tikslumo patikrą. Vėliau patikras reikia vykdyti reguliariai, siekiant užtikrinti darbo tikslumą. Prieš pradėdami vykdyti bet kokias šiame vadove pateiktas tikslumo patikras, žr. šias rekomendacijas:

• Naudokite maksimalų įmanomą plotą / atstumą, artimiausią darbiniam atstumui. Kuo didesnis plotas / atstumas, tuo lengviau matuoti lazerio tikslumą.

• Padėkite lazerį ant glotnaus, plokščio ir stabilaus pagrindo, kuris būtų lygus abiem kryptimis.

• Pažymėkite lazerio spindulio centrinį tašką. Horizontalios linijos tikslumas – lygis Norint patikrinti lazerio horizontalios linijos lygį, reikia bent 30 pėdų (9 m) pločio plokščio ir vertikalaus paviršiaus.

Pastatykite trikojį viename sienos gale (

Užkelkite lazerinį nivelyrą ant trikojo ir įsukite trikojo srieginę rankenėlę į lizdinį lazerinį sriegį.

Nuslinkite maitinimo / transportavimo užrakto jungiklį dešinėn, kad įjungtumėte lazerinį nivelyrą (

Vieną kartą paspauskite , kad parodytumėte horizontalią liniją.

Lazerio horizontalioje linijoje ant sienos pažymėkite du taškus (P1 ir P2) bent 30 pėdų (9 m) atstumu vienas nuo kito (

Perdėkite lazerį kitame sienos gale ir sulygiuokite lazerio horizontaliąją liniją su tašku P2 (

Pažymėkite tašką P3 ant lazerio linijos, netoli taško P1.

Išmatuokite vertikalų atstumą tarp taškų P1 ir P3.

Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp P1 ir P3 atitinkamam atstumui tarp P1 ir P2 (žr. tolesnę lentelę), lazerį reikia nugabenti į įgaliotąjį serviso centrą. Atstumas tarp P1 ir P2 Leistinas atstumas tarp P1 ir P3 9 m (30 pėd.) 6 mm (1/4 col.) 12 m (40 pėd.) 8 mm (5/16 col.) 15 m (50 pėd.) 10 mm (13/32 col.) Horizontalios linijos tikslumas – pokrypis Norint patikrinti lazerio horizontalios linijos pokrypį, reikia bent 30 pėdų (9 m) pločio plokščio ir vertikalaus paviršiaus.

Pastatykite trikojį, kaip parodyta

• priešais sieną – atstumu, lygiu pusei sienos ilgio (D 1/2).

Užkelkite lazerinį nivelyrą ant trikojo ir įsukite trikojo srieginę rankenėlę į lizdinį lazerinį sriegį.

Nuslinkite maitinimo / transportavimo užrakto jungiklį dešinėn, kad įjungtumėte lazerinį nivelyrą (

Paspauskite 3 kartus, kad parodytumėte horizontalią ir vertikalią linijas.

Nutaikykite lazerio vertikalią liniją į pirmąjį kampą arba atskaitos tašką (

Išmatuokite pusinį atstumą per sieną (D1/2).

Ten, kur horizontali lazerio linija kerta pusiaukelės tašką

1/2), pažymėkite tašką P1.

Pasukite lazerį į kitą kampą arba atskaitos tašką

Ten, kur horizontali lazerio linija kerta pusiaukelės tašką

1/2), pažymėkite tašką P2.

Išmatuokite vertikalų atstumą tarp P1 ir P2 (

Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp P1 ir P2 atitinkamam atstumui (D1) (žr. tolesnę lentelę), lazerį reikia nugabenti į įgaliotąjį serviso centrą. Atstumas (D1) Leistinas atstumas tarp P1 ir P2 9 m (30 pėd.) 3 mm (1/8 col.) 12 m (40 pėd.) 4 mm (5/32 col.) 15 m (50 pėd.) 5 mm (7/32 col.) Vertikalios linijos tikslumas – statumas Patikrinkite lazerio vertikalios linijos statumą.

Išmatuokite durų staktos (arba atskaitos taško ant lubų) aukštį, kad gautumėte aukštį D1 (

Pastatykite lazerinį nivelyrą ant grindų, skersai grindų staktos (

Nuslinkite maitinimo / transportavimo užrakto jungiklį dešinėn, kad įjungtumėte lazerinį nivelyrą (

Du kartus paspauskite , kad parodytumėte vertikalią liniją.

Nutaikykite lazerio vertikalią liniją į durų staktą arba atskaitos tašką ant lubų.

Toje vietoje, kur lazerio vertikali linija sutampa su durų staktos aukščiu, pažymėkite tašką P1.

Toje vietoje, kur lazerio spindulys kerta grindis, išmatuokite atstumą D1 ir pažymėkite tašką P2.

Nuo P2 išmatuokite atstumą D1 ir pažymėkite tašką P3.

Perkelkite lazerį į priešingą taško P3 pusę ir nutaikykite lazerio vertikalią liniją į tašką P2 (

Sulygiuokite lazerio vertikalią liniją su taškais P2 ir P3 ant grindų, tada pažymėkite tašką P4 virš durų staktos.

Išmatuokite atstumą tarp P1 ir P4 (

Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp P1 ir P4 atitinkamam vertikaliam atstumui (D1) (žr. tolesnę lentelę), lazerinį nivelyrą reikia nugabenti į įgaliotąjį serviso centrą. Vertikalaus atstumo (D1) aukštis Leistinas atstumas tarp P1 ir P4 2,5 m (8 pėd.) 1,5 mm (1/16 colio) 5 m (16pėd.) 3,0 mm (1/8 col.) 6 m (20 pėd.) 3,6 mm (9/64 col.) 9 m (30pėd.) 5,5 mm (9/32 col.) Lygio taško tikslumas – lygis Norint patikrinti lazerio gulstumo kalibravimą, reikia dviejų lygiagrečių sienų, nutolusių bent 20 pėdų (6 m) atstumu.

Užkelkite lazerinį nivelyrą ant trikojo ir įsukite trikojo srieginę rankenėlę į lizdinį lazerinį sriegį.

ĮJUNKITE lazerį ir paspauskite 4 kartus, kad parodytu- mėte taškus virš jo, priekyje, apačioje, dešinėje ir kairėje.

Nustatykite lazerį 2–3 colių (5–8 cm) atstumu nuo pirmosios sienos. Norėdami išbandyti priekinį lazerio tašką, pasirūpinkite, kad lazerio priekis būtų nukreiptas į sieną

Pažymėkite lazerio taško vietą ant pirmosios sienos kaip tašką P1 (

Pasukite lazerį 180° kampu ir pažymėkite lazerio taško vietą ant antrosios sienos kaip tašką P2 (

Nustatykite lazerį 2–3 colių (5–8 cm) atstumu nuo antrosios sienos. Norėdami išbandyti priekinį lazerio tašką, pasirūpinkite, kad lazerio priekinė dalis būtų nukreipta į sieną (

pav.), ir sureguliuokite lazerio aukštį, kad lazerio taškas pataikytų į P2.

Pasukite lazerį 180° kampu ir nutaikykite lazerio tašką šalia taško P1 ant pirmosios sienos, tada pažymėkite tašką P3

Išmatuokite vertikalų atstumą tarp taškų P1 ir P3 ant pirmosios sienos.

Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp P1 ir P3 atitinkamam atstumui tarp sienų (žr. tolesnę lentelę), lazerį reikia nugabenti į įgaliotąjį serviso centrą. Atstumas tarp sienų Leistinas atstumas tarp P1 ir P3 6,0 m (20pėd.) 3,6 mm (9/64 col.) 9,0 m (30pėd.) 5,4 mm (7/32 col.) 15,0 m (50pėd.) 9 mm (11/32 col.) 23,0 m (75pėd.) 13,8 mm (9/16 col.)

Pakartokite 2–8 veiksmus, kad patikrintumėte dešiniojo ir kairiojo taškų tikslumą. Būtinai patikrinkite į kiekvieną sieną nukreiptus lazerio taškus. Statumo taško tikslumas Lazerio statumo kalibravimo tikrinimas būna tiksliausias esant pakankamam vertikaliam aukščiui, pageidautina – 25 pėdų (7,5 m), kai vienas asmuo ant grindų nustato lazerį, o kitas prie lubų pažymi spindulio tašką ant lubų.

Pažymėkite tašką P1 ant grindų (

ĮJUNKITE lazerį ir paspauskite 4 kartus, kad parodytu- mėte taškus virš jo, priekyje, apačioje, dešinėje ir kairėje.

Nustatykite lazerį taip, kad apatinis taškas būtų sucentruotas virš taško P1, tada pažymėkite viršutinio taško centrą ant lubų kaip tašką P2 (

Pasukite lazerį 180° kampu, užtikrindami, kad apatinis taškas vis dar būtų sucentruotas ant taško P1 grindyse

Pažymėkite viršutinio taško centrą ant lubų kaip tašką P3

Išmatuokite atstumą tarp taškų P2 ir P3.

Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp P2 ir P3 atitinkamam atstumui tarp lubų ir grindų (žr. tolesnę lentelę), lazerį reikia nugabenti į įgaliotąjį serviso centrą. Atstumas tarp lubų ir grindų Leistinas atstumas tarp P2 ir P3 4,5 m (15 pėd.) 3 mm (1/8 col.) 6 m (20 pėd.) 4,2 mm (5/32 col.) 9 m (30 pėd.) 6 mm (1/4 col.) 12 m (40 pėd.) 8,4 mm (5/16 col.)200

Lygio taško tikslumas – statumas Norint patikrinti lazerio spindulių statumą, reikia bent 35 pėdų (10 m) ilgio kambario. Visas žymas galima pažymėti ant grindų, pastatant taikinį priešais gulsčią arba statų spindulį ir perkeliant vietos padėtį ant grindų. PASTABA. Siekiant užtikrinti tikslumą, atstumai (D1) nuo P1 iki P2, nuo P2 iki P3, nuo P2 iki P4 ir nuo P2 iki P5 turi būti lygūs.

Pažymėkite tašką P1 ant grindų, viename kambario gale, kaip parodyta

ĮJUNKITE lazerį ir paspauskite 4 kartus, kad parodytumėte taškus virš jo, priekyje, apačioje, dešinėje ir kairėje.

Nustatykite lazerį taip, kad apatinis taškas būtų sucentruotas virš taško P1, tada pasirūpinkite, kad priekinis taškas būtų nukreiptas į ilgąjį kambario galą (

Naudodami taikinį, skirtą perduoti priekinio lygio taško ant sienos vietą grindims, pažymėkite tašką P2 ant grindų ir tada pažymėkite tašką P3 ant grindų (

Perkelkite lazerį į tašką P2 ir dar kartą sulygiuokite priekinį lygio tašką su tašku P3 (

Naudodami taikinį, skirtą perduoti priekinio lygio taško ant sienos vietą grindims, pažymėkite dviejų stačių spindulių vietą kaip taškus P4 ir P5 ant grindų (

Pasukite lazerį 90° kampu, kad priekinis lygio taškas būtų sulygiuotas su tašku P4 (

Pažymėkite pirmojo stataus spindulio vietą kaip tašką P6 ant grindų, kaip įmanoma arčiau taško P1 (

Išmatuokite atstumą tarp taškų P1 ir P6 (

Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp P1 ir P6 atitinkamam atstumui (D1) (žr. tolesnę lentelę), lazerį reikia nugabenti į įgaliotąjį serviso centrą. Atstumas (D1) Leistinas atstumas tarp P1 ir P6 7,5 m (25 pėd.) 2,2 mm (3/32 col.) 9 m (30 pėd.) 2,7 mm (7/64 col.) 15 m (50 pėd.) 4,5 mm (3/16 col.)

Pasukite lazerį 180° kampu, kad priekinis lygio taškas būtų sulygiuotas su tašku P5 (

Pažymėkite antrojo stataus spindulio vietą kaip tašką P7 ant grindų, kaip įmanoma arčiau taško P1 (

Išmatuokite atstumą tarp taškų P1 ir P7 (

Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp P1 ir P7 atitinkamam atstumui (D1) (žr. tolesnę lentelę), lazerį reikia nugabenti į įgaliotąjį serviso centrą. Atstumas (D1) Leistinas atstumas tarp P1 ir P7 7,5 m (25 pėd.) 2,2 mm (3/32 col.) 9 m (30 pėd.) 2,7 mm (7/64 col.) 15 m (50 pėd.) 4,5 mm (3/16 col.) Lazerio naudojimas Patarimai dėl naudojimo

• Visada pažymėkite lazerio sukurto spindulio centrą.

• Pernelyg dideli temperatūros pokyčiai gali sukelti vidinių dalių judėjimą, o tai gali neigiamai paveikti tikslumą. Dirbdami dažnai tikrinkite tikslumą.

• Jeigu lazerį numestumėte, patikrinkite, kad įsitikintumėte, kad jis vis dar sukalibruotas.

• Jei lazeris yra tinkamai sukalibruotas, jis pats išsilygina. Kiekvienas lazeris yra sukalibruojamas gamykloje ir išsilygina, jei tik yra pastatomas ant paviršiaus, nuo horizontalios padėties nukrypusio iki ±4° kampu. Jokių rankinių korekcijų atlikti nereikia.

• Naudokite lazerį padėję ant glotnaus, plokščio ir lygaus paviršiaus. Lazerio išjungimas Kai lazeriu nesinaudojate, paslinkite maitinimo / transportavimo užrakto jungiklį į IŠJUNGIMO / užrakinimo padėtį

pav.). Jei jungiklio nenustatysite į užrakinimo padėtį, lazeris neišsijungs. Lazerio naudojimas su priedais ĮSPĖJIMAS! Kadangi su šiuo lazeriu nebuvo bandomi kiti nei „Stanley“ priedai, juos su šiuo lazeriu naudoti pavojinga. Naudokite tik „Stanley“ priedus, rekomenduotus naudoti su šiuo modeliu. Priedai, kurie gali būti tinkami naudoti su vienu lazeriu, gali kelti pavojų, jei bus naudojami su kitu lazeriu.201

Lazerio apačioje yra 1/4-20 ir 5/8-11 lizdinės srieginės jungtys

pav.), skirtos dabartiniams arba ateities „Stanley“ priedams. Naudokite tik šiam lazeriui nurodytus „Stanley“ priedus. Vadovaukitės su priedu pateiktais nurodymais. Šiam lazeriui rekomenduojamų priedų galite papildomai įsigyti iš savo vietinio įgaliotojo atstovo arba įgaliotojo serviso centro. Jei reikia pagalbos rasti kokį nors priedą, susisiekite su artimiausiu „Stanley“ serviso centru arba apsilankykite interneto svetainėje: http://www.2helpU.com. Lazerio naudojimas su daugialype gembe Daugelis linijinių / taškinių lazerių, turinčių 5/8-11 montavimo srieginę jungtį, gali būti naudojami su lazerio daugialype gembe FMHT77435 (

pav.). Daugialypę gembę galima naudoti pastatytą laisvai arba sumontuotą keliais būdais:

• Panaudokite jos guminę juostą ir sumontuokite aplink stulpą (2 × 4 col.) arba kitą vertikalų objektą.

• Panaukite jos galinius magnetus ir pritvirtinkite prie metalinės sijos.

• Užkabinkite jos galinę sraigtui skirtą angą ant vinies arba sraigto sienoje.

• Panaudokite jos lubinį spaustuką, kad užksuotumėte ant pakabinamųjų lubų bėgelio.

• Panaudokite apatinį 5/8-11 arba 1/4-20 sriegį ir pritvirtinkite prie trikojo. Techninė priežiūra

• Kai lazeris nenaudojamas, nuvalykite išorę drėgna šluoste, tada nušluostykite lazerį minkšta sausa šluoste, kad jis tikrai būtų sausas, ir padėkite sandėliuoti lazerį pateiktoje komplekto dėžutėje.

• Nors lazerio išorė yra atspari tirpikliams, NIEKADA nenaudokite jų lazeriui valyti.

• Nesandėliuokite lazerio žemesnėje nei –20 °C (–5 °F) arba aukštesnėje nei 60 °C (140 °F) temperatūroje.

• Norėdami, kad rodmenys būtų tikslūs, dažnai tikrinkite, ar lazeris yra tinkamai sukalibruotas.

• Kalibravimo patikras ir kitus techninės priežiūros bei remonto darbus gali atlikti „Stanley“ serviso centro specialistai. Trikčių šalinimas Lazeris neįsijungia

• Užtikrinkite, kad būtų visiškai įkrautas lazerinio nivelyro ličio jonų akumuliatorius.

• Pasirūpinkite, kad lazeris būtų laikomas sausai.

• Jeigu lazeris įkaista virš 50 °C (120 °F), jis NEĮSIJUNGIA. Jei lazeris buvo sandėliuojamas labai aukštoje temperatūroje, palaukite, kol jis atvės. Lazerinis nivelyras nesuges, jei paspausite jo maitinimo / transportavimo užrakinimo jungiklį prieš jam atvėstant iki tinkamos darbinės temperatūros. Lazerio spindulių mirksėjimas Lazeriniai nivelyrai gali savaime išsilyginti esant iki 4° pokrypiui bet kuria kryptimi. Jei lazeris bus pakreiptas tiek, kad vidinis mechanizmas pats savaime išsilyginti negalės, ims mirksėti lazerio spinduliai, rodydami, kad viršytos pokrypio ribos. MIRKSINTYS SPINDULIAI REIŠKIA, KAD POKRYPIO RIBOS VIRŠYTOS IR LAZERIS NĖRA GULSČIAS ARBA STAČIAS IR JO NEGALIMA NAUDOTI LYGUMO ARBA STATUMO NUSTATYMUI ARBA ŽYMĖJIMUI. Pabandykite pastatykite lazerį ant lygesnio pagrindo. Lazerio spinduliai nenustoja judėti Lazeris yra tikslusis prietaisas. Taigi, jei jis bus pastatytas ant nestabilaus (ir judančio) paviršiaus, lazeris nuolat bandys išsilyginti. Jei spindulys nenustoja judėti, pabandykite padėti lazerį ant stabilesnio paviršiaus. Taip pat patikrinkite, ar paviršius yra santykinai plokščias ir lygus, kad lazeris būtų stabilus. Priežiūra ir remontas Pastaba. Išardžius lazerinį nivelyrą, anuliuojamos visos gaminio garantijos. Siekiant užtikrinti gaminio SAUGĄ ir PATIKIMUMĄ, remonto, techninės priežiūros ir reguliavimo darbai turi būti atliekami tik įgaliotuosiuose serviso centruose. Remontas arba techninė priežiūra, kurią atlieka nekvalikuoti asmenys, gali tapti susižalojimo priežastimi. Informacijos apie artimiausią „Stanley“ serviso centrą rasite http://www.2helpU.com.202

Specikacijos FMHT77598 Šviesos šaltinis Lazerio diodai Lazerio bangos ilgis 510–530 nm, matomas Lazerio galia ≤1,0 mW 2 KLASĖS LAZERINIS GAMINYS Veikimo diapazonas 30 m (100 pėd.) 50 m (165 pėd.) su ieškikliu Tikslumas – visos linijos ir taškai, išskyrus apatinį tašką ± 3 mm / 10 m (±1/8 col. per 30 pėd.) Tikslumas – apatinis taškas ± 6 mm / 10 m (±1/4 col. per 30 pėd.) Veikimo temperatūra Nuo –10 °C iki 50 °C (nuo 14 °F iki 122 °F) Sandėliavimo temperatūra Nuo –20 °C iki 60 °C (nuo –5 °F iki 140 °F) Aplinka Nepralaidus vandeniui ir dulkėms pagal IP54203
