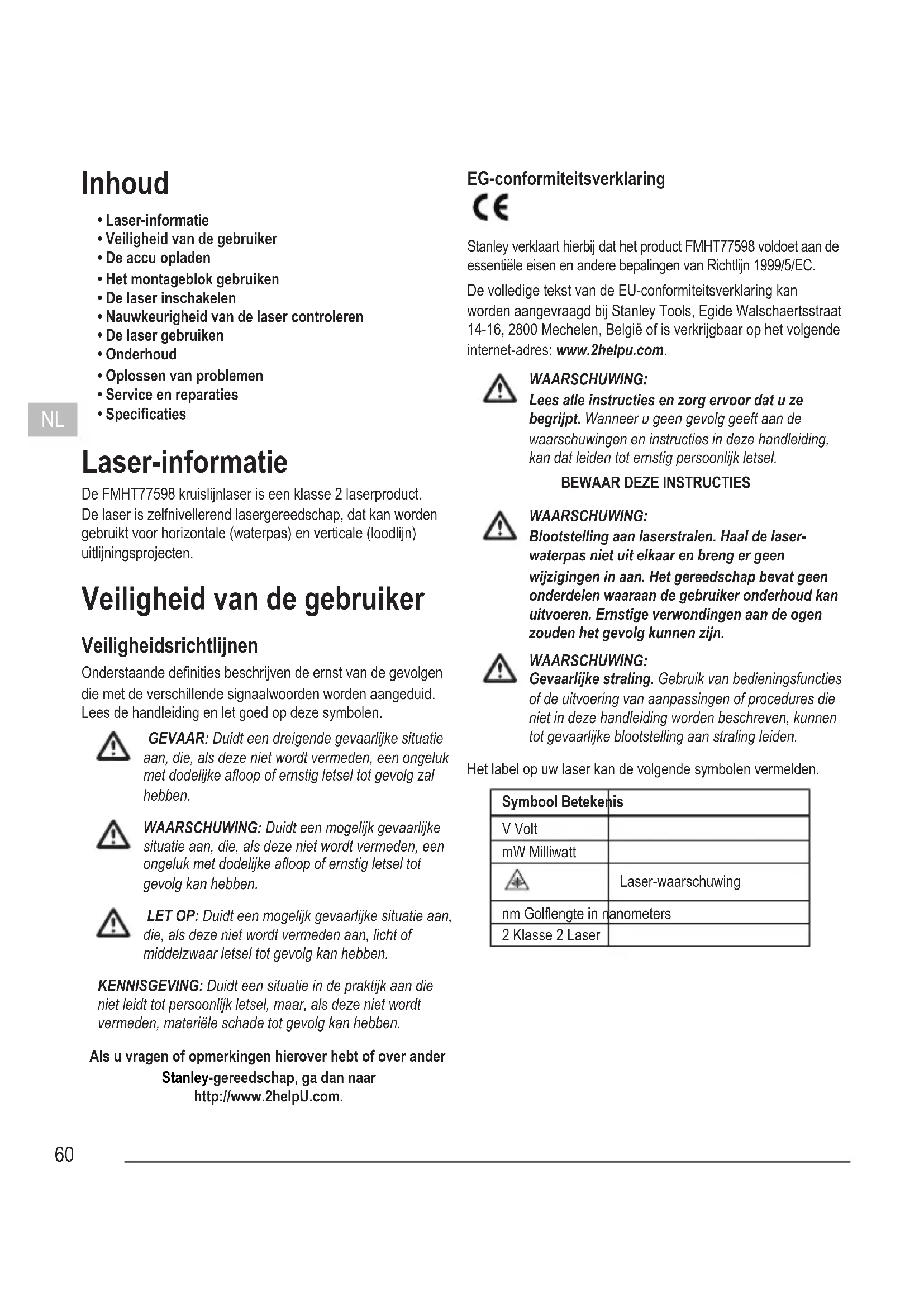

GEBRUIKSAANWIJZING FMHT775981 STANLEY

• Laser-informatie
  Veiligheid van de gebruiker
• De accu opladen
• Het montageblok gebruiken
• De laser inschakelen
  Nauwkeurigheid van de laser controlleren
• De laser gebruiken
• Onderhoud
  Oplossen van problemen
  Service en reparations
• Specifications

Laser-informatie

De FMHT77598 kruislijnaser is een klasse 2 laserproduct. De laser is zelfrivellerend lasergereedschap, dat kan worden gebrukt voor horizontale (waterpas) en verticale (loodlijn) uitlijningsprojecten.

Veiligkeit van de gebruiker

Veiligheidsrichtlijnen

Onderstaande definities beschrijven de ernst van de gevolgen die met de verschillende signalwoorden worden aangeduid. Lees de handleiding en let goed op deze symbolen.

GEVAAR: Duidt een dreigende gevaarlijke situatie aan, die, als deze nicht worden vermeden, een ongeluk met dodelijk afloop of ernstig letsel tot gevolg za hebben.

WAARSCHUWING: Duidt een möglichke gevaarlijke situatie aan, die, als deze nicht worden vermeden, een ongeluk met dodelijk afloop of ernstig letsel tot gevolg kan hebben.

LET OP: Duidt een möglichke gevaarlijke situatie aan, die, als deze nicht worden vermeden aan,licht of middelzwaar letsel tot gevolg kan hebben.

KENNISGEVING: Duidt een situatie in de praktijk aan die Niet leidt tot persoonlijk letsel, maar, als deze nicht worden vermeden, materiaèle schade tot gevolg kan hebben.

Als u vragen of opmerkingen hierover hebt of over ander Stanley-gereedschap, ga dan maar http://www.2helpU.com.

EG-conformiteitsverklaring

Stanley verklaart hierbij dat het product FMHT77598 voldoet aan de essentièle eisen en andere bepalingen van Richtlijn 1999/5/EC.

De volledige tekst van de EU-conformiteitsverklaring kan worden aangevraagd bij Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgie of is verkrijgbaar op het volgende internet-adres: www.2helpu.com.

WAARSCHUWING:

Lees alle instructies en zorg ervoor dat u ze begrijpt. Wanner u geen gevolg geeft aan de waarschuwingen en instructies in deze handleiding, kan dat leiden tot ernstig persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Blootstelling aan laserstralen. Haal de laserwaterpas Niet uit elkaar en breng er geen wijzigingen in aan. Het gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kanuitvoeren. Ernstige verwondingen aan de ogen zouden het geolg hunnen zich.

WAARSCHUWING:

Gevaarlijke straling. Gebruik van bedieningsfuncties of de uitvoering van aanpassingen of procedures die Niet in deze handledig worden beschreiben, hunnen tot gevaarlijke blootstelling aan straling leiden.

Het label op uw laser kan de volgende symbolen vermelden.

Symbool Betekenis
V Volt
mW Milliwatt
A	Laser-waurschuwing
nm Golfengte in nanometers
2 Klasse 2 Laser

Waarschuwingslabels

Voor uw gemak en veiligheid worden de volgende labels op de laser vermeldt.

WAARSCHUWING: De gebruiker moet de instructiehandleiding lezen zodate het risico van letsel worden beperkt.

WAARSCHUWING: LASER-STRALING. KIJK NIET IN DE STRAAL. Klasse 2 Laser-product.

• Indien de apparatuur worden gebruikt op een wijze die nicht door de fabrikant is aangegeven, kan de bescherming van de apparatuur worden aangetast.
• Werk Niet met de laser in explosieve omgevingen, zoals in de aanwezigheid van brandbare vloeistoffen en gassen of brandbaar stof. Dit gereedschap kan vonken genereren die het stof of de dampenkoenenontbranden.
  Berg laser-gereedschap dat u Niet gebruikt op buten bereik van kinderen en andere personen die er nicht mee kurenwerken. Lasers zich gevaarlijk in de handen van onervaren gebruikers.
• Onderhoud aan het gereedschap MOET worden uitgevoerd door gekwalificeerde reparatiemonteurs. Wanner service of onderhoud wordt uitgevoerd door nicht gekwalificeerd personeel kan dat letsel tot gevolg hebben. Zoek het Stanley-servicecentrum bij u in de buurt, ga waar http://www.2helpU.com.
• Kijk Niet met behulp van optisch gereedschap, zoals een telescoop maar de laserstraal. Ernstige verwondingen aan de ogen zonden het gevolg können zich.
• Plaats de laser Niet ergens waar iemand al dan nicht opzettelijk in de laserstraal kan kijken. Ernstige verwondingen aan de ogen zonden het gevolg hunnen zich.

• Plaats de laserstraal Niet bij een reflecterend oppervlak dat de laserstraal kan werkkaatsen en in de richting van iemand sogen kan sturen. Ernstige verwondingen aan de ogen zonden het gevolg können sein.

• Schakel het laserapparaatuit wanner u het Niet gebruikt. Wanner het laserapparaat aan blijft staan, vergroot dat het risico dat iemand in de laserstraal kijk.

• Breng op geen enkele wijze wijzigingen in de laser aan. Wonneer u wijzigingen in het gereedschap aanbrengt, kan dat leiden tot gevaarlijke blootstelling aan laserstraling.
• Werk Niet met het laserapparaat in de buurt van kinderen en LASTNiet kinderen het laserapparaat bedieren. Ernstige verwondingen aan de ogen hunnen hiervan het gevolg zich.
• Verwijder geen waarschuwingslabels en kaak ze Niet onleesbaar. Als labels worden verwijderd, kan de gebruiker of hunnen anderen zichzelf onbedoeld blootstellen aan straling.
• Plaats het laserapparaat stevig op een waterpas oppervlak. Als het laserapparaat valt, kan dat beschadiging van het apparaat of ernstig letsel tot gevolg hebben.

Persoonlijke veiligheid

• Blij alert, kijk wat u doet en gebruik uw gezond verstand wanner u met dit laserapparaat werkt. Gebruik de laser Niet wanner u moe bent of onder invloed van verdovende middelen, alcohol of medicatie. Een ogenblick van onoplettendheidijdens het werken met laserproducten kan leiden tot ernstig persoonlijk letsel.
• Gebruik een uitrusting voor persoonlijke bescherming. Draag algijd oogbescherming. Afhankelijk van de werkomstandigheden zal het dragen van een uitrusting voor persoonlijke bescherming, zoals een stofmasker, antislip veiligheidsschoenen, een helm en gehoorbescherming de kans op persoonlijk letsel verkleinen.

Gebruik en verzorging van het gereedschap

• Gebruik de laser nicht als de schakelaar Power/Transport Lockniet goed werkt. Gereedschap dat nicht kan worden bediend met de aan/uit-schakelaar is gevaarlijk en moet worden gerepareerd.
• Volg de instructies in het gedeelte Onderhoud in deze handleiding. Het gebruik van Niet-goedgekeurde onderdelen of het Niet opvolgen van de instructies in Onderhoud kan het risico van een elektrische schok of van letsel doen ontstaan.

Veiligkeit van de batterijen

De FMHT77598 laser wordt gevoed door een Li-ion-batterij.

WAARSCHUWING:

Om het risico op letsel te beperken,要去 de gebruiker de gebruikershandleiding, deLaserveiligkeit handleiding en de Batterijveiligkeit handleiding lezen.

De accu opladen

Gebruik de oplader die met de FMHT77598 laser is meegeleverd om de Li-ion batterij van de laser op te laden.

1. Steek de stekker van de oplader in een stopcontact (Afbeelding C 1).
2. Trek het deksel aan de achterkant van de laser los en schuif het opzij (Afbeelding C 2).
3. Steek hetkleine uiteinde van de kabel in de oplader aansluiting van de laser (Afbeelding C 3).
4. Geef de batterij de tijd volledig op te laden. De aan/uit LED blijft branden verwijl de batterij worden opgeladen.
5. Als de aan/uit LED UIT is, trek dan de oplader UIT het stopcontact en UIT de oplader aansluiting van de laser.
6. Duw het deksel weeop de oplader aansluiting.

Wanneer de laser Niet in gebruik is, schuif dan de Power/ Transport vergrendelingaar LINKS in de Vergrendeld/UIT stand (Afbeelding A 6) en Spaar de batterijen.

Het montageblok gebruiken

Aan de onderzijde van de laser bevindt zich een beweegbaar blok (Afbeelding D).

• Als u de laser met behulp van de magneten aan de voorzijde (Afbeelding A 8) aan de zichkant van een stalen balk wilt bevestigen,要去 u het beweegbare bloc Niet uitschuiven (Afbeelding D 1). U kunt dan de punt die omlaag wijst uitlijnen met de rand van de stalen balk.
• U kurz de laser monteren boven een punt op de vloer (met behulp van een multi-functionele beugel of een statief) door het beweegbare bloc uit te trekken tot het op z'nplaats klikt (Afbeelding ②). Zo kurz u de punt van de laser die omlaag wijst, weergeven door het 5/8-11 montagegat en de laser over het 5/8-11 montagegat roteren zonder dat u de verticale positie van de laser hoeft te veranderen.

De laser inschakelen

1. Plaats de laser op een glad, vlak enrecht oppervlak.
2. Schuif de schakelaar Power/Transport Lock maar rechts waar de stand Unlocked/ON (Afbeelding A 7).
3. Druk, zoals worden getoond in Afbeelding A 2, eenmaal op voor een horizontale laserlijn, een tweede keer voor een verticale laserlijn, een derde keer voor een horizontale lijn en een verticale lijn, een vierde keer voor 5 punten en een vijfde keer voor een horizontale en een verticale lijn met de 5 punten.
4. Controller de laserstralen. Het laserapparaat is zo ontworpen dat het zichzelf waterpas stelt. Als het laserapparaat zo schuin staat dat het zichzelf Niet waterpas kan stellen (>4^) , knipperen de laserstralen steeds tweekeer en knippert yoortdurend op het toetsenblok (Afbeelding A 3).
5. Als de laserstralen knipperen, is de laser Niet waterpas (of loodrecht) en mag NIET WORDEN GEBRUIKT voor het bepalen of markeren van een lijn waterpas of loodrecht. Zet de laser opnieuw goed neer op een oppervlak dat waterpas is.
6. Test de stand Puls door op het toetsenblok te drukken. zal oplichten op het toetsenblok (Afbeelding A 5) en de laserstralen zullenichter zich, en dat kommt odomat ze op een zeer hoge snelheid knipperen. U gebrukt de stand Puls alleen met een detector zodat u de laserstralen over een grote afstand kunt projecteren.

7. Als EEN van de volgende verklaringen WAAR is, ga dan verdier met de instructies voor Nauwkeurigheid van de laser controleren EN GEBRUIK DAARNA PAS DE LASER voor een project.

8. Dit is de eerste maal dat u de laser gebruikt (in het geval dat de laser blootgesteld is geweest aan extreme temperature).

9. De laser is al enige tijd Niet op nauwkeurigheid gecontrolererd.
10. De laser is misschien geallen.

Nauwkeurigheid van de laser controlleren

Het lasergereedschap worden in de fabriek verzegeld en gekalibreerd. U worden geadviseerd de nauwkeurigheid te controlleren voordat u de laser voor de eerste keer gezrukt (in het geval dat de laser blootgesteld is geweest aan extreme temperatures) en daarna regelmatig de nauwkeurigheid van uw werk te controlleren. Volg deze rechtlijnen, wanner u een van de nauwkeurigheidscontroles in deze handleiding uitvoert:

• Gebruik een zo groot möglichke ruimte/afstand, zich bij de werkafstand. Hoe groter de ruimte/afstand, des te gemakkelijker is het de nauwkeurigheid van de laser te meten.
• Plaats de laser op een glad, vlak, stabel oppervlak dat in beidenrichtingen waterpas is.
• Markeer het middelpunt van de laserstraal.

Nauwkeurigheid van de horizontale lijn - Waterpas

Voor het controlleren van de waterpasmeting van de horizontale lijn van de laser is een vlak verticaal oppervlak nodig van tenminste 9m breed.

1. Plaats een statief bij een uiteinde van de muur (Afbeelding E 1).
2. Plaats de laser op een statief en schroef de knop met schroefdraad op het statief in de opening op de laser.
3. Schuif de Power/Transport vergrendeling schakelaar maar rechts om de laser AAN te zetten (Afbeelding A 7).
4. Druk eenmaal op zodat een horizontale lijn worden weergegeven.
5. Markee twee punten (P1 en P2) op een afstand van tenminste 9 m van elkaar over de lenghte van de horizontale bijn van de laser op de wand (Afbeelding E 1).
6. Plaats nu de laser aan het andere uiteinde van de wand en lijn de horizontale lijn van de laseruit met punt P2 (Afbeelding E 2).
7. Markee punt P3 op de laserlijn bij punt P1.

8. Meet de verticale afstand zusammen punten P1 en P3.

9. Als uw meting groter is dan de Toe te stane afstand tussen P1 & P3 voor de bijbehorende Afstand tussen P1 & P2 in de volgende tabel, moet de laser worden nagezien in een officieel servicecentrum.

Afstand:tussen P1 & P2	Toe te stane afstand:tussen P1 en P3
9 m 6 mm
12 m 8 mm
15 m 10 mm

Nauwkeurigheid van de horizontale lijn - Kanteling

Voor het controlleren van de Kanteling van de horizontale lijn van de laser is een vlak verticaal oppervlak nodig van tenminste 9 m breed.

1. Plaats het statief zoals afgebeeld in afbeelding F ①, welke:

In het midden van de muur staat (D 1/2).
- Voor de muur staat op een afstand van de halve lenghte van de muur (D 1/2).

1. Plaats de laser op een statief en schroef de knop met schroefdraad op het statief in de opening op de laser.
2. Schuif de Power/Transport vergrendeling schakelaar maar rechts om de laser AAN te zetten (Afbeelding A 7).
3. Druk ③maal zodate een horizontale en een verticale lijn worden weergegeven.
4. Richt de verticale hijn van de laser op de eerste hoek of het eerste referentiepunt (Afbeelding F 1).
5. Meet de helft van de afstand over de wand (D1 / 2)
6. Markee punt P1 waar de horizontale laserlijn het punt halverwege kruist (D1 / 2)
7. Roteer de laser waar een andere hoek of een anderreferentiepunt (Afbeelding F 2).
8. Markee punt P2 waar de horizontale laserlijn het punt halverwege kruist (D1/2).
9. Meet de verticale afstand zusammen P1 en P2 (Afbeelding F 3).

NL

11 Als de meting groter is dan de Toe te stane afstand tussen P1 & P2 voor de bijbehorende Afstand (D1) in de volgende tabel,要去 de laser worden nagezien in een officieel servicecentrum.

Afstand (D1)	Toe te stane afstand tussen P1 en P2
9 m 3 mm
12 m 4 mm
15 m 5 mm

Nauwkeurigheid van verticale lijn - Loodlijn

Controleren dat de verticale hijn van de laser loodrecht is.

1. Meet de hoogte van een deurpost (of een referentiepunt op het plafond) voor hoogte D1 (Afbeelding G 1).
2. Plaats de laser op de vloer gegenover de deurpost, (Afbeelding G 1).
3. Schuif de Power/Transport vergrendeling schakelaar waar rechts om de laser AAN te zetten (Afbeelding A 7).
4. Druk tweeemaal op 20 dat een verticale hijn worden weergegeven.
5. Richt de verticale hijn van de laser op de deurpost of het referentiepunt op het plafond.
6. Markee punt P1 waar de verticale laserlijn de hoogte van de deurpost kruist.
7. Meet afstand D1 vanaf waar de laserstraal de vloer raakt, markeer waar punt P2.
   8 Meet afstand D1 vanaf P2 en markeer waar punt P3.
8. Verplaats de laser waar de tegenovergestelde zichde van punt P3 enricht de verticale lijn van de laser op punt P2 (Afbeelding G 2).
9. Zet de verticale luin van de laser op een lijn met punten P2 en P3 op de vloer, markee punt P4 boven de deurpost.

10. Meet de afstand:tussen punten P1 en P4 (Afbeelding ⑥ ③).

11. Als de meting groter is dan de toegestane afstand tussen P1 & P4 voor de bijbehorende Verticale Afstand (D1) in de volgende tabel, moet de laser worden nagezien in een officieel servicecentrum.

Hoopte van verticale afstand (D1)	Toegestane afstand Tussen P1 en P4
2,5m (8') 1,5mm	(1/16")
5m (16') 3,0mm	(1/8")
6m (20') 3,6mm	(9/64")
9m (30') 5,5mm	(9/32")

Nauwkeurigheid Waterpas stip - Waterpas

Voor het controlleren van de waterpas-kalibratie van het laserapparaat zijn twee parallelle wanden nodig op ten minste 6m van elkaar.

1. Plaats de laser op een statief en schroef de knop met schroefdraad op het statief in de opening op de laser.
2. Schakel de laser in (ON) en druk 4 keer op zodat de stippen boven, rechts en links van de laser worden weergegeven.
3. Plaats de laser op 5 - 8 cm van de eerste wand. Voor het testen van de voorste laserstip is het belangrijk dat de voorzijde van de laser op de wand is gericht (Afbeelding H 1).
4. Markee de positie van de laserstip op de eerste wand als punt P1 (Afbeelding H 1).
5. Draai de laser 180^ en markeer de positie van de laserstip op de tweede wand als punt P2 (Afbeelding H 1).
6. Plaats de laser op 5 - 8 cm van de tweede wand. Voor het testen van de voorste laserstip is het belangrijk dat de voorzijde van de laser op de wand is gericht (Afbeelding H 2) en stel de hoogte van de laser af tot de laserstip punt P2 raakt.
7. Draai de laser 180^ en richt de laserstip in de buurt van punt P1 op de eerste wand, en markeeer punt P3 (Afbeelding H 2).

8. Meet de verticale afstand zusammen punten P1 en P3 op de eerste wand.

9. Als uw meting groter is dan de Toe te stane afstand tussen P1 & P3 voor de bijbehorende Afstand tussen wanden in de volgende tabel, moet de laser worden nagezien in een officieel servicecentrum.

Afstand:tussen wanden	Toe te stane afstand:tussen P1 & P3
6,0 m 3,6 mm
9,0 m 5,4 mm
15,0 m 9 mm
23,0 m 13,8 mm

1. Herhaal stappen 2 tot en met 8 en contrôleer de nauwkeurigheid van de rechter stip en de linker stip, en let er waar bij op dat de laserstip die u test, de laserstip is op de wand ertegenover.

Nauwkeurigheid loodrechtpunt

De loodrecht-kalibratie van de laser kan het nauwkeurigst worden uitgevoerd wanner er een aanzienlijke verticale hoogte beschikbaar is, in het ideale geval 7,5m met een persoon op de vloer die de laser plaatst en een ander persoon die in de buurt van het plafond de punt markeert die door de laser op het plafond worden gprojecteerd.

1. Markee punt P1 op de vloer (Afbeelding ① ①).
2. Schakel de laser in (ON) en druk 4 keer op ②odat de stippen boven, rechts en links van de laser worden weergegeven.
3. Plaats de laser zo dat onderste stip wordt gecentreerd over punt P1 en markeer het midden van de bovenste stip op het plafond als punt P2 (Afbeelding ① ①).
4. Draai de laser 180^ , en let er.daar bij op dat de onderste stip blijft gecentreerd op punt P1 op de vloer (Afbeelding ① ②).
5. Markee het midden van de bovenste stip op het plafond als punt P3 (Afbeelding ①②).

6. Meet de afstand:tussen punten P2 en P3.

7. Als uw meting groter is dan de Toe te stane afstand tussen P2 & P3 voor de bijbehorende Afstand tussen plafond en vloerin de volgende tabel, moet de laser worden nagezien in een officieel servicecentrum.

Afstand:tussenplafond & vloer	Toe te stane afstand:tussen P2 & P3
4,5 m 3 mm
6 m 4,2 mm
9 m 6 mm
12 m 8,4 mm

Nauwkeurigheid Waterpas stip - Haaks

Voor het controlleren van de haaksheid van de laserstralen is een vertrek nodig van ten minste 10m lang. Alle markeringen kuren op de vloer worden gemaakt door een doelwit voor de waterpas of hakse straal teplaatsen en de locatie op de vloer over te brengen.

OPMERKING: Ter waarboring van de nauwkeurigheid要去 de afstand (D1) van P1 tot P2, P2 tot P3, P2 tot P4 en P2 tot P5 gewelijk zijn.

1. Markee punt P1 op de vloer aan het ene uiteinde van het vertrek, zoals worden getoond in Afbeelding J 1.
2. Schakel de laser in (ON) en druk 4 keer op odat de stippen boven, rechts en links van de laser worden weergegeven.
3. Plaats de laser zo dat onderste stip worden gecentreerd over punt P1 en let er waar bij op dat de voorste stip op het verste uiteinde van het vertrek wijst (Afbeelding J ①).
4. Breng met behulp van een doelwit de locatie van de voorste waterpas stip op de wand over op de vloer, markeer punt P2 op de vloer en richt verzvolgens P3 op de vloer (Afbeelding J 1).
5. Verplaats de laser waar P2 en zet de voorste waterpas stip waar tegenover P3 (Afbeelding J 2).
6. Breng met behulp van een doelwit de locatie van de voorste waterpas stip op de wand over op de vloer, markee de locatie van twee haakse stralen als de punten P4 en P5 op de vloer (Afbeelding J 2).

7. Draai de laser 90^ , zodate de voorste waterpas stip gegenover punt P4 staat (Afbeelding J 3).

8. Markeer de locatie van de eerste haakse straal als punt P6 op de vloer, zo zich möglich bij punt P1 (Afbeelding ①③).

9. Meet de afstand:tussen punten P1 en P6 (Afbeelding J 3).
10. Als de meting groter is dan de Toe te stane afstand tussen P1 & P6 voor de bijbehorende Afstand (D1) in de volgende tabel,要去 delaser worden nagezien in een officieel servicecentrum.

Afstand (D1)	Toe te stane afstand tussen P1 & P6
7,5 m 2,2 mm
9 m 2,7 mm
15 m 4,5 mm

1. Draai de laser 180^ , zodate de voorste waterpas stip tegenover punt P5 staat (Afbeelding J 4).
2. Markee de locatie van de tweede haakse straal als punt P7 op de vloer, zo zich möglichk bij punt P1 (Afbeelding J 4).
   13.Meet de afstand:tussen punten P1 en P7 (Afbeelding J4).
3. Als de meting groter is dan de Toe te stane afstand tussen P1 & P7 voor de bijbehorende Afstand (D1) in de volgende tabel, moet de laser worden nagezien in een officieel servicecentrum.

Afstand (D1)	Toe te stane afstand tussen P1 & P7
7,5 m 2,2 mm
9 m 2,7 mm
15 m 4,5 mm

De laser gebruiken

Bedieningstips

• Markeer altiijd het middelpunt van de straal die door de laser worden geprojecteerd.

• Extreme temperatuurwisselingen können leiden tot beweging van interne onderdelen en dat kan de nauwkeurigheid nadelig beinvloeden. Controller de nauwkeurigheid vaakijdens uw werkzaamheden.

• Als de laser is gevallen, controller dan vooral altijd de kalibratie.

• Zolang de laser goed is gekalibreerd, stelt de laser zichzelf waterpas. Ledere laser worden in de fabrik zo gekalibreerd dat waterpas worden gezonden zolang het apparaat maar op een vlak oppervlak worden geplaatst dat Niet meer dan gemiddeld ± 4^ van het waterpaspunt is verwijderd. Handmatige aanpassingen zijn nicht nodig.
• Gebruik de laser op een glad, vlak en recht oppervlak.

De laser uitschakelen

Schuif de schakelaar Power/Transport Lockaar de stand OFF/ Locked (Afbeelding A 6) wonneer de laser nicht in gebruik is. Staat de schakelaar Niet in de vergrendelde positie (Locked), dan wordt het laser-apparaat Niet uitgeschakeld.

De laser gebruiken met accessoires

WAARSCHUWING:

Accessoires die nicht worden aangeboden door Stanley, zichn nicht met deze laser getest, en waarom kan het gebruik van dergelijkke accessoires met deze laser gevaarlijkঃ.

Gebruik alleen Stanley-accessoires die voor gebruik met dit model worden aanbevolen. Accessoires die misschien geschikt zijn voor de ene laser, hunnen gevaarlijk zijn wanner ze op een andere laser worden gebruikt.

De onderzieje van de laser is voorzien van een 1/4-20 en een 5/8-11 inwendige schroefdraad (Afbeelding B) voor gebruik met nu en in de toekomst verkrijgbare Stanley-accessoires. Gebruik alleen Stanley-accessoires die voor gebruik met deze laser worden opgegeven. Volg de aanwijzingen die bij het accessoire worden geleverd.

Aanbevolen accessoires voor gebruik met deze laser zich谈起eerprijs verkrijgbaar bij de dealer of het officièle servicecentrum bij u in de buurt. Heeft u hulp nodig bij het vinden van een accessoire, neem dan contact op met het Stanley-servicecentrum bij u in de buurt of ga waar de website: http://www.2helpU.com.

De laser gebruiken met de multi-beugel

De meeste lijn/punt-lasers die zichen voorzien van een 5/8-11 schroefdraad voor montage, hunnen met de laser-multi-beugel FMHT77435 (Afbeelding K) worden gezruikt. De multi-beugel kan dan vrijstaand worden gezruikt of op diverse manieren worden gemonteerd:

• Gebruik de rubberen riem rond een paal, 2^ × 4^ , of een ander verticaal voorwerp.
• Gebruik de magneten aan dechterzijde gegen een metalen balk.
  Haak het schroefgat aan dechterzijde over een spijker of een schroef aan de wand.
• Bevestig het apparaat aan de plafondklem aan een verlaagd plafond/plafondconstructie.
• Bevestig de 5/8-11 of 1/4-20 schroefdraad op een statief.

Onderhoud

• Wanner u de laser nicht meer gebrukt, maak dan de externe onderdelen ervan schoon met een vochtige doek, veeg cervolgens het apparaat droog met een droge doek en berg het cervolgens op in de meegeleverde gereedschapsdoos.
• De externe onderdelen van de laser zichwel bestand gegen oplosmiddelen, maar u mag de laser NOOIT met dergelijk middelen schoonmaken.
  Berg het laserapparaat Niet op bij temperaturen lager dan -20^ of hoger dan 60^ .
• Zorg ervoor dat u nauwkeurig werk(Intkunt blijven leveren, controllerer regelmatig de kalibratie van de laser.
• Controles van de kalibratie en andere onderhoudswerkzaamheden können ook door Stanley-servicecentra worden uitgevoerd

Oplossen van problemen

De laser kan nicht worden ingeschakeld

• Zorg ervoor dat de Li-ion batterij van de laser volledig is opgeladen.
• Let er vooral op dat de laser droog blijft.
• Als het laser-apparaat warmer wordt dan 50^ , kan het Niet worden ingeschakeld. Als het laser-apparaat is opgeborgen bij extreem hoge temperaturen, maar het dan afkoelen. De laser-waterpas zal nicht beschadigd raken runaway u de schakelaar Power/Transport Lock bedient voordat u het apparaat tot de juiste LAST temperatuur maar afkoelen.

De laserstraal knippert

De lasers zich onworpen om zichzelf waterpas af te stellen tot op gemiddeld 4^ in alle richtingen. Als de laser zo ver wordt gekanteld dat het interne mechanisme zichzelf Niet waterpas kan afstellen, zullen de laserstralen knipperen ten teken dat het kantelbereik is overschreden. ALS DE LASERSTRALEN KNIPPEREN, IS DE LASER NIET WATERPAS OF LODRECHT EN MAG NIET WORDEN GEBRUIKT VOOR HET BEPALEN OF MAREKEREN VAN EEN LIJN WATERPAS OF LODRECHT. Zet de laser opnieuw goed neer op een oppervlak dat beter waterpas is.

De laserstralen blijven in beweging

De laser is precisie-instrument. Daarom zal de laser, als het apparaat Niet op een stabel (en stilstaand) oppervlak is geplaatst, blijven proberen het waterpaspunt te vinden. Blijft de straal in beweging, plaats de laser dan op een stabieler oppervlak. Controller ook dat het oppervlak betrekkelijk vlak enrecht is, zodat de laser stabel staat.

Service en reparations

Opmerking: Wanneer de laser wordt gedemonteerd, komen alle garanties op het product te vervallen.

De VEILIGHEID en BETROUWBAARHEID van het producturen alleen worden gegardeerd wanner reparaties, onderhoudswerkzaamheden en afstellingen worden uitgevoerd door officiele servicecentra. Wanner service of onderhoud wordt uitgevoerd door Niet-gekwalificeerd personeel kan een risico van letsel ontstaan. Zoek het Stanley-servicecentrum bij u in de buurt, ga hier http://www.2helpU.com

Specifications

	FMHT77598
Lichtbron Laser-diodes
Laser-golfänge 510-530 nm zichtbaar
Laser-vermogen ≤1,0 mW KLASSE 2 LASERPRODUCT
Werkbereik 30 m	50 m met Detector
Nauwkeurigheid - alle lijnen en stippen, behalte stip omlaag	±3 mm per 10 m
Nauwkeurigheid - punt omlaag ±6 mm per 10 m
Bedrijfstemperatuur -10 °C tot 50 °C (14 °F tot 122 °F)
Opslagtemperatuur -20 °C tot 60 °C (-5 °F tot 140 °F)
Milieu Water- & stofbestendig volgens IP54

Indhold

Egide Walschaertsstraat 14-16

2800 Mechelen, Belgium
