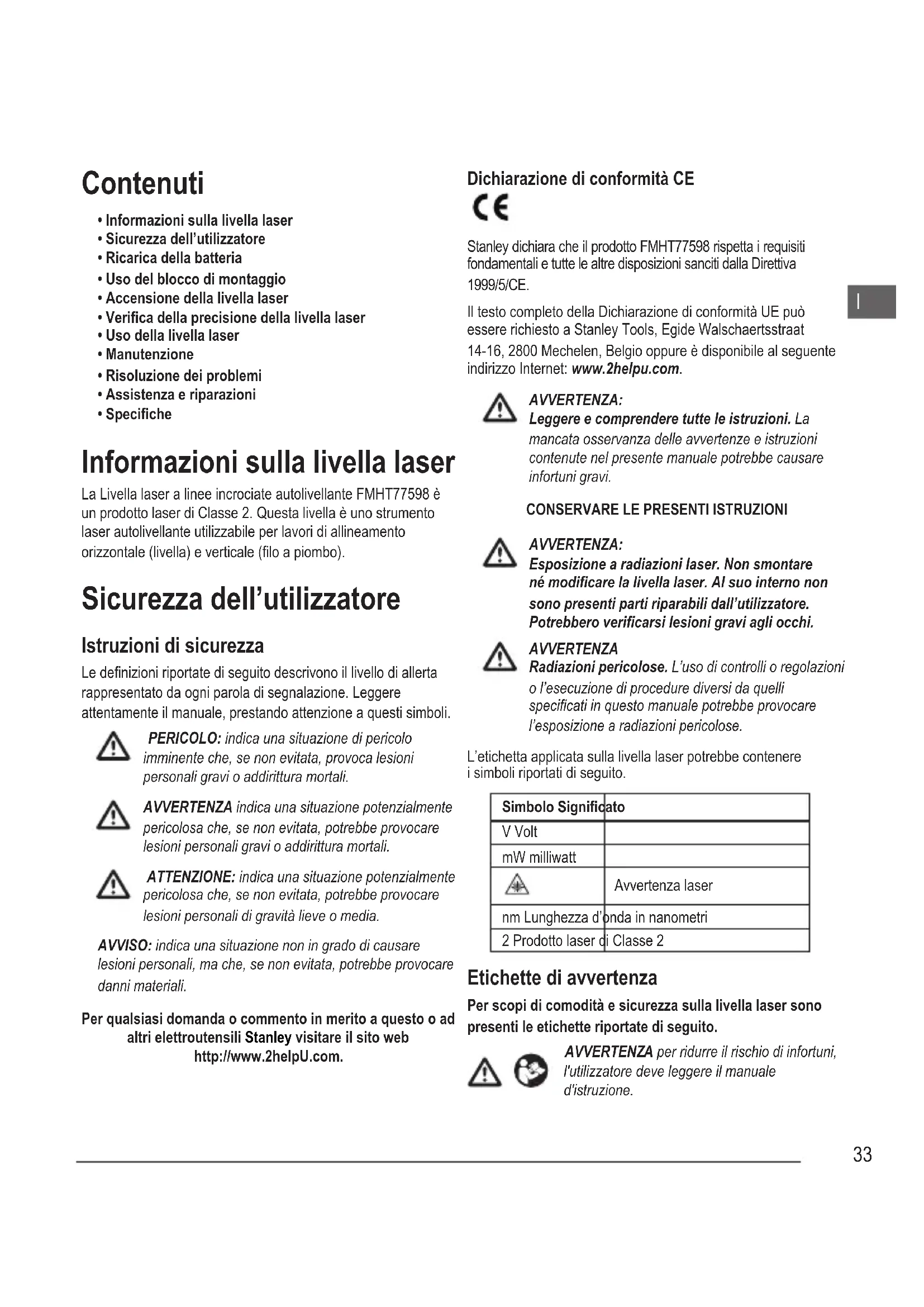

MANUALE UTENTE FMHT775981 STANLEY

• Informazioni sulla livella laser
• Sicurezza dell'utilizzatore
  Ricarica della batteria
• Uso del blocco di montaggio
• Accensione della livella laser
• Verifica della precisione della livella laser
• Uso della livella laser
• Manutenzione
  Risoluzione dei problemi
  Assistenza e riparazioni
• Specifiche

Informazioni sulla livella laser

La Livella laser a linee incrociate autolivellante FMHT77598 è un prodotto laser di Classe 2. Questa livella è uno strumento laser autolivellante utilizzato per lavori di allineamento orizzontale (livella) e verticale (filo a piombo).

Sicurezza dell'utilizzatore

Istruzioni di sicurezza

Le definizioni riportate di seguito descrivono il livello di allerta rappresentato da agli parole di segnalazione. Leggere attendamente il manuale, prestando attenzione a questi simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni personali gravi o addirittura mortali.

AVVERTENZA indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni personali gravi o addirittura mortali.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni personali di gravità lieve o media.

AVVISO: indica una situazione non in grado di causare lesionsi personali, ma che, se non evitata, potrebbe provocare danni materiali.

Per qualsiasi domanda o commento in merito a quello o ad altri eletttroutsili Stanley visitare il site web http://www.2helpU.com.

Dichiarazione di conformità CE

Stanley dichiarare che il prodotto FMHT77598 rispetta i requisiti fondamentali e tutte le autres dispositions sanciti alla Direttiva 1999/5/CE.

Il testo completo della Dichiarazione di conformità UE cui sono richiesto a Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgio oppure è disponibile al segmente indirizzo Internet: www.2helpu.com.

AVVERTENZA:

Leggere e comprehende tutte le istruzioni. La mancata osservanza delle avventenze e istruzioni contenute nel presente manuale potrebbe causare infortuni gravi.

CONSERVARE LE PRESENTI ISTRUZIONI

AVVERTENZA:

Esposizione a radiazioni laser. Non smontare né modificare la livella laser. Al suo interno non sono presenti parti riparabili dall'utilizzatore. Potrebbero verificarsi lesioni graviagli occhi.

AVVERTENZA

Radiazioni pericolose. L'uso di controlli o regolazioni o l'esecuzione di procedure diversi da quelli specificati in questo manuale potrebbe provocare l'esposizione a radiazioni pericolose.

L'etichetta applicata sulla livella laser potrebbe contenere i simboli riportati di seguito.

Simbolo Significato
V Volt
mW milliwatt
A	Avvertenza laser
nm Lunghezza d'onda in nanometri
2 Prodotto laser di Classe 2

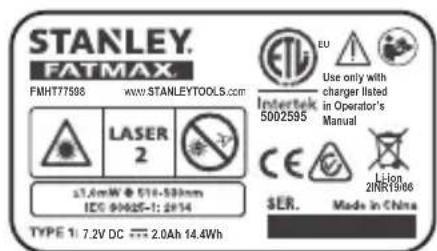

Etichette di avventenza

Per scopi di comodità e sicurezza sulla livella laser sono presenti le etichette riportate di seguito.

AVVERTENZA per ridurre il rischio di infortuni, l'utilizzatore deve leggere il manuale d'istruzione.

AVVERTENZA RADIAZIONI LASER NON FISSARE DIRETTAMENTE IL Raggio LASER. Prodotto laser di Classe 2

• Se l'apparecchio viene utilizzato in modo non specificato dal fabbricante, la protezione fornita dall'apparecchio cui è essere compromessa.
• Evitare di impiegare questa livella laser in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inflammabili. Questo eletttroutensile genera scintille che possono incendiare le polveri o i fumi.
• Quando non viene usata, riporre la livella laser fuori alla portata dei bambini o di persona non addestrate. I dispositivi laser risultano pericolosi se usati da persona inesperte.
• Gli interventi di assistenza o manutenzione sulla livella laser DEVONO essere condotti da personale qualificato, in caso contrario potrebbero verificarsi lesioni personali. Per trovare il centro di assistenza Stanley più vicino visitare il sito web http://www.2helpU.com.
  Non utilizzato strumenti ottici, come un telescopo o uno strumento di osservazione astronomico, per guardare il raggio laser. Potrebbero verificarsi lesioni graviagli occhi.
  Non collocare la livella laser in una posizione in cui qualcuno potrebbe intenzionalmente o accidentalmente fissare direttamente il raggio laser. Potrebbero verificarsi lesioni graviagli occhi.
  Non collocare la livella laser in prossimità di una superficie riflettente che potrebbe dirigere il raggio laser riflesso verso gli occhi di qualcuno. Potrebbero verificarsi lesioni graviagli occhi.
• Spagnere la livella laser quando non è in uso. Il fatto di lasciarla accesa il aumenta il rischio che qualcuno fissi il raggio laser.
• Non modificare in alcun modo la livella laser. L'apporto di modifiche alla livella laser potrebbe comportare l'esposizione a radiazioni laser pericolose.

Non utilizzato la livella laser vicino a dei bambini e non lasciare che i bambini la usino. Potrebbero verificarsi lesionsi graviagli occhi.
Non staccare nerevinare le etichette di avventenza. Rimuovendo le etichette, l'utilizzatore o altre persone potrebbero inavvertamente esporsi alle radiazioni.
- Appoggiare la livella laser in modo sicuro su una superficie pian. Se la livella laser cade, potrebbe danneggiarsi e provocare gravi lesions a persone.

Sicurezza personale

• Essere vigili, considerare le proprie azioni eutilizzare il proprio buon senso durante l'uso della livella laser. Non utilizzato la livella laser quando si è stanchi o sotto l'effetto di droge, alcool o medicinali. Un attimo di disattenzione durante l'uso della livella laser potrebbe causare gravi danni alle persone.
• Usare dispositivi di protezione individuale. Indossare sempre dispositivi di protezione oculare. In base alle condizioni operative, l'impiego di dispositivi di protezione individuale, quali mascherina antipolvere, calzature di sicurezza, elmetto e protezioni auricolari, riduce il rischio di lesioni personale.

Utilizzo e cura dell'elettroutensile

Non utilizzato la livella laser se l'interruttore Accensione/ Blocco per trasporto non funziona. Qualsiasi dispositivo con interrottore non funzionante e pericoloso e delve essere riparato.
- Seguire le istruzioni riportate nel capitolo Manutenzione di questo manuale. L'uso di componenti non autorizzati o la mancata osservanza delle istruzioni riportate nel capitolo Manutenzione potrebbe comportare il rischio di scosse elettriche o lesioni personali.

Sicurezza delle batterie

La livella laser FMHT77598 è alimentata da una batteriaagli ioni di litio.

AVVERTENZA:

per ridurre il rischio di lesioni personali l'utilizzatore dovra leggere il Manuale d'uso del prodotto, il Manuale sulla sicurezza del laser e le Istruzioni sulla sicurezza delle batterie.

Ricarica della batteria

Utilizzare il caricabatterie fornito in dotazione con la livella laser FMHT77598 per caricare la batteriaagli ioni di litio dello strumento.

1. Inserire la spina presente a un'estremita del caricabatterie nella presa elettrica (Figura C 1).
2. Sul retro della livella laser, estrarre il coperchio della presa di carica e spostarlo sul lato (Figura C 2).
3. Inserire il connettore piccolo del caricabatterie nella presa di carica della livella laser (Figura C ③).
4. Attendere il tempo necessario affinché il la batteria si ricarichi completamente. Mentre la batteria si staricaricando il LED di alimentazione rimane acceso.
5. Dopo il suo spegnimento scollegare il caricabatterie alla presa di corrente e alla presa di carica della livella laser.
6. Ripositionare il coperchio della presa di carica della livella laser sulla presa di carica stessa.

Quando la livella laser non è in uso, assicurarsi che l'interruttore di Accensione/Blocco per trasporto sia spostato verso SINISTRA nella posizione Bloccato/Spento (Figura A 6) per risparmiare la carica della batteria.

Uso del blocco di fissaggio

Nella parte inferiore della livella laser è presente un blocco mobile (Figura D).

• Per usare i magneti posti nella parte anteriore della livella laser (Figura A 8) allo scopo di fissare la livella laser contro una trave strutturale d'acciaio, non estendere il blocco mobile (Figura D 1). Ciò consentirà al punto inferiore di essere allineato con il bordo della trave strutturale d'acciaio.
• Per fissare la livella laser soprun punto sul pavimento (utilizzando una staffa multifunzione o un treppiedi), estrarre il blocco mobile fino a quando scatta in posizione (Figura ②). In tal modo è possibile proiettar il punto laser inferiore attraverso il foro di fissaggio di 5/8 -11 e ruotare la livella laser al di sopra del foro di fissaggio di 5/8 -11 mmenza variare la posizione verticale della livella.

Accensione della livella laser

1. Posizione la livella laser su una superficie liscia e piana.
2. Spostare l'interruttore Posizionare la troncatrice su una superficie liscia e piana verso destra in posizione Sbloccato/Acceso (Figura A 7).
3. Come illustrato nella Figura A 2, premere a volta per proiettare una linea laser orizzontale, una seconda volta per proiettare una linea laser verticale, una terza volta per proiettare una linea laser orizzontale e una verticale, una quarta volta per proiettare 5 punti e una quinta volta per proiettare una linea laser orizzontale e una verticale con 5 punti.
4. Controllare i raggi laser. La livella laser è progettata per autolivellarsi. Se la livella laser viene inclinata tanto da non riuscire ad autolivellarsi (>4^) , i raggi laser lampeggiano in modo continuo e il symbolo sul tastierino lampeggia costamente (Figura A 3).
5. Se i raggi laser lampeggiano, la livella laser non è esattamente orizzontale (o perpendicolare) e NON DEVE ESSERE USATA per stabilire o segnare il livello (orizzontalità) o il piombo (perpendicularità). Provarare a riposizentionare la livella laser su una superficie pianà.
6. Premere sul tastierino per provare la modalità Luce pulsata. sul tastierino si illuminerà (Figura A 5) e i raggi laser appariranno più luminosi, data la velocità di lampeggio elevata. La modalità Luce pulsata sare usata esclusivamente con un rilevatore per proiettre i raggi laser a lunga distanza.

7. Se QUALCUNA delle seguenti dichiarazioni è VERA, continuare con le istruzioni per la Verifica della precisione della livella laser PRIMA DI UTILIZZARE LA LIVELLA LASER per un progettto.

8. É la prima volta che si sta usingo la livella laser (nel caso in cui il dispositorio sa stato esposto a temperature estreme).

9. La livella laser non è stata controllata di tanto in tanto per verificarne la precisione.
10. La livella laser potrebbe essere caduta.

Verifica della precisione della livella laser

1

I dispositiivi laser sono sigillati e calibrati in fabbrica. Prima di utilizzare la livella laser la prima volta si raccomanda di eseguire una verifica della sua precisione (nel caso in cui il dispositiivo sia stato esposto a temperature estreme) e in seguito controllinga regolarmente per assicurare la precisione del proprio lavoro. quando si esegue una delle verifiche della precisione elencate in quello manuale, seguire QUESTe linee guida.

• Utilizzare la più ampia area/massima distance possibile, che più si avvicina alla distance operativa. Maggiore è l'area/la distance, più semplice è misurare la precisione del laser.
• Posizione are la livella laser su una superficie liscia, pian a stabile, che sia a livello in entrambe direzioni.
• Segnare il centro del raggio laser.

Precisione della linea orizzontale - Orizzontalità

Per verificare il livello della linea orizzontale proiettata alla livella laser occorre una superficie pianà verticale, larga almeno 9 m (30').

1. Sistemare un treppiede a un'estremita della parete (Figura E 1).
2. Posizione la livella sul treppiede e avvitare la manopola filettata sul treppiede nel filetto femmina del livella.
3. Spostare l'interruttore di Accensione/Blocco per trasporto versuso destra, in posizione Sbloccato/Acceso per accendere la livella (Figura A 7).
4. Premere il pulsante una volta per proiettare una linea laser orizzontale.
5. Segnare due punti (P1 e P2) ad almeno 9 m (30') di distanza sulla lunghezza della linea orizzontale proiettata sulla parete (Figura E 1).
6. Riposizione are la livella laser all'altra estremità della parete e allineare la linea orizzontale proiettata con il punto P2 (Figura E 2).
7. Segnare il punto P3 sula linea laser proiettata accanto al punto P1.
8. Misurare la distanza verticale tra i punti P1 e P3.

7 Se la misura ottenuta supra la Distanza ammissibile tra P1 e P3 per la Distanza tra P1 e P2 corrispondente nella tabella riportata di seguito, la livella delve essere sottoposta a manutenzione presso un centro di assistenza autorizzato.

Distanza tra P1 e P2	Distanza ammissibile tra P1 e P3
9 m (30') 6 mm (1/4')
12 m (40') 8 mm (5/16')
15 m (50') 10 mm (13/32')

Accuratezza della linea orizzontale - Inclinazione

Per verificare l'inclinazione della linea orizzontale proiettata alla livella laser occorre una superficie piana verticale, larga almeno 9m (30').

1. Sistemare un treppiede come illustrato nella Figura F 1, ossia:

2. al centro della parete (D 1/2);

3. davanti alla parete a una distanza uguale alle metà della lunghezza della parete stessa (D 1/2).

4. Posizione are la livella sul treppiede e avvitare la manopola filettata sul treppiede nel filetto femmina del livella.

5. Spostare l'interruttore di Accensione/Blocco per trasporto verso destra, in posizione Sbloccato/Acceso per accendere la livella (Figura A 7).
6. Premere il pulsante 3 volte per proietare una linea orizzontale e una verticale.
7. Dirigere la linea verticale proiettata alla livella laser verso il primo angolo o il primo punto di riferimento (Figura F 1).
8. Misurare metà della distance attraverso la parete (D1/2).
9. Dove la linea laser orizzontale interseca il punto di mezzo (D1/2), segnare il punto P1.
10. Girare la livella laser dirigendola versus un altro angolo o punto di riferimento (Figura F 2)
11. Dove la linea laser orizzontale interseca il punto di mezzo (D1/2), segnare il punto P2.

12. Misurare la distanza verticale tra i punti P1 e P2 (Figura F 3).

13. Se la misura ottenuta supera la Distanza ammissibile tra P1 e P2 per la Distanza (D1) corrispondente nella tabella riportata di seguito, la livella deve essere sottomosta a manutenzione presso un centro di assistenza autorizzato.

Distanza (D1)	Distanza ammissibile tra P1 e P2
9 m (30') 3 mm (1/8')
12 m (40') 4 mm (5/32')
15 m (50') 5 mm (7/32')

Precisione della linea verticale - Perpendicularità

Verifica della perdicolarità della linea verticale proiettata da la livella laser.

1. Misurare l'altezza dello stipite di una porta (o un punto di riferimento sul soffitto) per ottenere l'altezza D1 (Figura ⑥ ①).
2. Collocare la livella laser sul pavimento davanti allo stipite della porta (Figura ⑥ 1).
3. Spostare l'interruttore di Accensione/Blocco per trasporto verso destra, in posizione Sbloccato/Acceso per accendere la livella (Figura A 7).
4. Premere il pulsante due volte per proiettare una linea laser verticale.
5. Dirigere la linea verticale proiettata alla livella laser verso lo stipite della porta il primo punto di riferimento.
6. Nel punto in cui la linea laser verticale proiettata interseca l'altezza dello stipite della porta segnare il punto P1.
7. Misurare la distanza D1 dal punto in cui il raggio laser colpisce il pavimento e segnare il punto P2.
8. Misurare la distanza D1 dal punto P2, e segnare il punto P3.
9. Spostare la livella laser sul lato opposto al punto P3 e dirigere la linea verticale proiettata alla livella verso il punto P2 (Figura G ②).
10. Allineare la linea verticale proiettata alla livella laser con i punti P2 e P3 sul pavimento e segnare il punto P4 sullo stipite della porta.

11. Misurare la distance tra i punti P1 e P4 (Figura G 3).

12. Se la misura ottenua supera la Distanza ammissibile tra P1 e P4 per la Distanza verticale (D1) corrispondente nella tabella riportata di seguito, la livella delve essere sottomosta a manutenzione presso un centro di assistenza autorizzato.

Altezza della distanza verticale (D1)	Distanza ammissibile tra P1 e P4
2,5 m (8') 1,5 mm (1/16")
5 m (16') 3,0 mm (1/8")
6 m (20') 3,6 mm (9/64")
9 m (30') 5,5 mm (9/32")

1

Accuratezza della livella (orizzontalità)

La verifica della calibrazione della orizzontalità della livella laser richiede due pareti parallele a una distance di almeno 6 m (20') l'une dall'altra.

1. Posizione are la livella sul treppiede e avvitare la manopola filettata sul treppiede nel filetto femmina del livella.
2. Accendere la livella laser e premere il pulsante ④ volte per proietare dei puniti sopra, fatto, a destra e a sinistra della linea laser.
3. Posizione are la livella a 5-8 cm (2^ - 3^ ) alla prima parete. Per provare il punto proietto davanti alla livella assicurarsi che la parte anteriore della livella laser si rivolta verso la parete (Figura H 1).
4. Segnare la posizione del punto proiettato sulla prima parete come punto P1 (Figura H 1).
5. Ruotare la livella laser di 180^ e segnare la posizione del punto proiettato sulla seconda parete come punto P2 (Figura H 1).
6. Posizione are la livella a 5-8 cm (2^ - 3^ ) alla seconda parete. Per provare il punto proiettato davanti alla livella assicurarsi che la parte anteriore della livella laser si rivahta verso la parete (Figura ②), e regolare l'altezza della livella fino a quando il punto proiettato colpisce il punto P2.
7. Ruotare la livella laser di 180^ e dirigere il punto laser proiettato vicino al punto P1 sulla prima parete, quando segnare il punto P3 (Figura H 2).

8. Misurare la distanza verticale tra i punti P1 e P3 sulla prima parete.

9. Se la misura ottenuta supra la Distanza ammissibile tra P1 e P3 per la Distanza tra le pareti corrispondente nella tabella riportata di seguito, la livella delve essere sottomosta a manutenzione presso un centro di assistenza autorizzato.

1

1. Ripetere i passaggi 2-8 per verificare l'accuratezza del punto proiettato a destra e successivement di quello proiettato a sinistra, assicurandosi che il punto che si sta testando sia quello proiettato in direzione di ciascuna parete.

Accuratezza della perpendicularità

La verifica della calibrazione della perpendicularità della livella laser cui è essere eseguita nel modo più preciso possibile se è disponibile un'altezza verticale sostanziale, idealmente di 7,5 m (25'), con una persona a livello del pavimento che posizione la livella laser e l'altra persona all'altezza del soffitto che segna il punto creato dal raggio laser sul soffitto stesso.

1. Segnare il punto P1 sul pavimento (Figura ① ①).
2. Accendere la livella laser e premere il pulsante volte per proietare dei punti sopra, fatto, a destra e a sinistra della linea laser.
3. Posizione are la livella laser in modo che il punto in basso sia concentrato con il punto P1 e segnare il centro del punto in alto sul soffitto come punto P2 (Figura ① ①).
4. Ruotare la livella laser di 180^ , assicurandosi che il punto in basso sia più centrato con il punto P1 sul pavimento (Figura ① ②).
5. Segnare il centro del the center del punto in alto sul soffitto come P3 (Figura ① ②).

6. Misurare la distance tra i punti P2 e P3.

7. Se la misura ottenuata supra la Distanza ammissibile tra P2 e P3 per la Distanza tra il soffitto e il pavimento corrispondente nella tabella riportata di seguito, la livella deve essere sottomenza a manutenzione presso un centro di assistenza autorizzato.

Distanza tra il soffitto e il pavimento	Distanza ammissibile tra P2 e P3
4,5 m (15") 3 mm (1/8")
6 m (20") 4,2 mm (5/32")
9 m (30") 6 mm (1/4")
12 m (40") 8,4 mm (5/16")

Accuratezza della livella (perpendicularità)

La verifica della quadratura dei fasci laser richiede un ambiente lungo almeno 10m (35'). Tutti i segni sono essere effettuati sul pavimento collocando un target davanti al raggio orizzontale o ortogonale proiettato e trasferendo la posizione sul pavimento.

NOTA: per assicurare l'accuratezza, la distance (D1) da P1 a P2, da P2 a P3, da P2 a P4 e da P2 a P5 deve essere uguale.

1. Segnare il punto P1 sul pavimento a un'estremità della stanza, come illustrato nella Figura ①.
2. Accendere la livella laser e premere il pulsante 4 volte per proietare dei punti sopra, fatto, a destra e a sinistra della linea laser.
3. Posizione are la livella laser in modo che il punto in basso si centrato con il punto P1 e assicurarsi che il punto davanti sua rivolto versus l'estremita più lontana della stanza (Figura ①).
4. Utilizzato un target per trasferire la posizione orizzontale del punto proiettato sulla parete sul pavimento, segnare prima il punto P2 e successivement il punto P3 sul pavimento (Figura ① ①).
5. Spostare la livella sul punto P2 e allineare di nuovo il punto a livello davanti con il punto P3 (Figura J 2).
6. Utilizzato un target per trasfare la posizione orizzontale del punto proiettato sulla parete sul pavimento, segnare prima il punto P4 e successivement il punto P5 sul pavimento (Figura ① ②).

7. Ruotare la livella laser di 90^ in modo che il punto in posizione orizzontale davanti sia allineato al punto P4 (Figura J 3).

8. Segnare la posizione del primo raggio laser ortogonale come punto P6 sul pavimento, il più vicino possibile al punto P1 (Figura ①③).

9. Misurare la distance tra i punti P1 e P6 (Figura ①③).
10. Se la misura ottenuta supera la Distanza ammissibile tra P1 e P6 per la Distanza (D1) corrispondente nella tabella riportata di seguito, la livella deve essere sottoposta a manutenzione presso un centro di assistenza autorizzato.

Distanza (D1)	Distanza ammissibile tra P1 e P6
7,5 m (25') 2,2 mm (3/32")
9 m (30') 2,7 mm (7/64")
15 m (50') 4,5 mm (3/16")

1. Ruotare la livella laser di 180^ in modo che il punto in posizione orizzontale davanti sia allineato al punto P5 (Figura J 4).
2. Segnare la posizione del secondo raggio laser ortogonale come punto P7 sul pavimento, il più vicino possibile al punto P1 (Figura J 4).
3. Misurare la distance tra i punti P1 e P7 (Figura ④).
4. Se la misura ottenuta supera la Distanza ammissibile tra P1 e P7 per la Distanza (D1) corrispondente nella tabella riportata di seguito, la livella deve essere sottomosta a manutenzione presso un centro di assistenza autorizzato.

Distanza (D1)	Distanza ammissibile tra P1 e P7
7,5 m (25') 2,2 mm (3/32")
9 m (30') 2,7 mm (7/64")
15 m (50') 4,5 mm (3/16")

Uso della livella laser

Suggerimenti per l'uso

• Segnare sempre il centro del raggio laser proiettato alla livella.
• Sbalzi di temperatura estremi sono provocare lo spostamento di componenti interni della livella che potrebbero influire sulla sua precisione. Verificare spesso la precisione della livella quando si lavora.

• Se la livella laseriene fatta cadere accidentalmente, assicurarsi che sua ancora calibrata.

• Finché la livella laser è adeguatamente calibrata, l'autolivellamento funzione correttamente. Ogni livella laser viene calibrata in fabbrica per trovare l'orizzontalità quando viene posizionata su una superficie pianà nella media ± 4° di orizzontalità. Non sono necessarie regolazioni manuali.

• Posizioneare la livella laser su una superficie liscia e piana.

Spegnimento della livella laser

Spostare l'interrottre Accensione/Blocco per trasporto in posizione Spento/Bloccato (Figura A 6) quando la livella laser non è in uso. Se l'interruttore non si trova in posizione Bloccato, la livella laser non si spegnerà.

Utilizzo della livella laser con accessori

AVVERTENZA

Dato che gli accessori diversi da quelli proposti da Stanley non sono stati sottoposti a test con但这a livella laser, l'utilizzo di tali accessori con但这a prodotto potrebbe comportare dei rischi.

Utilizzare esclusivamente accessori Stanley ragcomandi per l'uso con questo modello. Gli accessori indicate per un disposativo laser potrebbero divertare pericolosi, se utilizzati su un'alto.

Nella parte inferiore della livella sono presenti degli attacchi filettati femmina da 1 / 4^ - 20mm e 5 / 8^ - 11mm (Figura B) per fissare gli accessori Stanley attuali o futuro. Utilizzare escludamente accessori Stanley specificati per l'uso con questo dispositivo laser. Seguire le istruzioni fornite con I'accessorio.

Gli accessori raccomandati per l'uso con但这a livella laser sono acquistabili pagando un supplemento presso il proprio rivenditore di zona o un centro di assistenza autorizzato. Se si ha bisogno di assistenza per trovare degli accessori, contattare il centro di assistenza Stanley oppure visitare il site web: http://www.2helpU.com.

Uso della livella laser con la staffa multifunzione

La maggior parte delle livelle laser con linee/punti dotate di attacchi filettati di 5/8"-11 mm più essere usata con la staffa multifunzione FMHT77435 (Figura K). La staffa multifunzione

1

inoltre più stare in piedi autonomamente oppure essere fissata in molti modi:

• utilizesla cinghietta in gomma per fissarla intorno a un palo (2^ × 4^ ) , o un altri oggetto verticale;
• utilizzando magneti posteriori per fissarla a una trave strutturale di metallo;
• agganciando il foro di attacco filettato posteriore a un chiodo o a una vite su una parete;
• utilizzando il morsetto per attacco a soffitto per fissarla sul binario di un controsoffitto sospeso;
• utilizzato gli attacchi filettati da 5/8"-11 mm o 1/4"-20 mm per fissarla a un treppiede.

Manutenzione

• Quando la livella non è in uso, pulire le parti esterne con un panno umido, strofinare la livella con un panno morbido asciutto per assicurarsi di asciugarla bene e riporla nella scatola del kit fornita.
• Anche se le parti esterne della livella laser sono resistenti ai solventi NON UTILIZZARE MAI dei solventi per pulire la livella.
  Non conservare la livella laser a temperature inferiori a -20^ (-5^) o superiori a 60^ (140^) .
• Per mantenere la precisione del proprio日常工作, controllare spesso la livella, per assicurarsi che sia correttamente calibrata.
• Le verifiche di controllo della calibrazione e le altre riparazioni di manutenzione possono essere eseguite presso i centri assistenza Stanley.

Risoluzione dei problemi

La livella laser non si accende

• Assicurarsi che la batteria agli ioni di litio sua carica.

• Assicurarsi di mantenere la livella laser asciutta.

• Se l'unità laser viene scdata或者其他 50^ ( 120^ ), non si accende. Se la livella è stata riposta in un luogo con una temperatura molto alta, lasciarla raffreddare. La livella laser non si danneggia se prima di averla fattà raffreddare per raggiungere la sua temperatura operativa ottimale, viene usato l'interruttore Accensione/Blocco per trasporto.

I raggi laser lampeggiano

Queste livelle laser sono progettate per autolivellarsi in media fino a 4^ in tutte le direzioni. Se la livella laser viene inclinata troppo e il meccanismo interno non riesce ad autolivellarsi, i raggi laser lampeggiano, perindicare che è stato superato il range d'inclinazione.I RAGGI LASER PROIETTATI DALLA LIVELLA LAMPEGGIANO PERCHÉ NON SONO ESATTAMENTE ORIZZONTALI O PERPENDICOLARI E LA LIVELLA NON DEVE ESSERE USATA PER STABILIRE O SEGNARE IL LIVELLO (ORIZZONTALITA) O IL PIOMBO (PERPENDICOLARITA).Provare a riposizonare la livella laser su una superficie più piana.

I raggi laser non smettono di muoversi

La livella laser è uno strumento di precisione, perché, se non viene posizionata su una superficie stabile (e fermo), continua a cercare di trovare il punto di orizzontalità. Se il raggio laser non smette di muoversi, provare a spostare la livella su una superficie più stabile. Inoltre assicurarsi che la superficie di appoggio sia relativamente pianà, affinché la livella sua stabile.

Assistenza e riparazioni

Note: Lo smontaggio della livella laser comprera l'inefficacia di tutte le garanzie applicabili al prodotto.

Per assicurare la SICUREZZA e l'AFFIDABILITA della livella laser gli interventi di manutenzione, riparazione regolazione dovranno essere seguiti presso i centri di assistenza autorizzati. Gli interventi di assistenza o manutenzione svolti da persona non qualificate possono dare luogo al rischio di lesions personali. Per trovare il centro di assistenza Stanley più vicino visitare il site web http://www.2helpU.com.

Specifiche

	FMHT77598
Sorgente luminosa. Diodi laser
Lunghezza d'onda laser 510-530 nm visible
Potenza laser ≤1,0 mW (PRODOTTO LASER DI CLASSE 2)
Range operativo 30 m (100')	50 m (165') con rilevatore
Precisione (tutte le linee e tutti i punti, eccetto il punto in basso) ±3 mm per 10 m (±1/8" per 30')
Precisione (punto in basso) ±6 mm per 10 m (±1/4" per 30')
Temperatura di esercizio Da -10 °C a 50 °C (da 14 °F a 122 °F)
Temperatura di stoccaggio Da -20 °C a 60 °C (da -5 °F a 140 °F)
Ambiente Resistente all'acqua e alla polvere IP54

Contidente
