NÁVOD NA OBSLUHU STHT775021 STANLEY

• Informácie o laseri
• Bezpečnost' používatel'a
• Bezpečnost' batérií
• Inštalácia batérií typu AA
• Zapnutie lasera
• Kontrola presnosti lasera
• Používanie lasera
  • Údržba
• Riešenie problémov
• Servis a opravy
• Špecifikácie

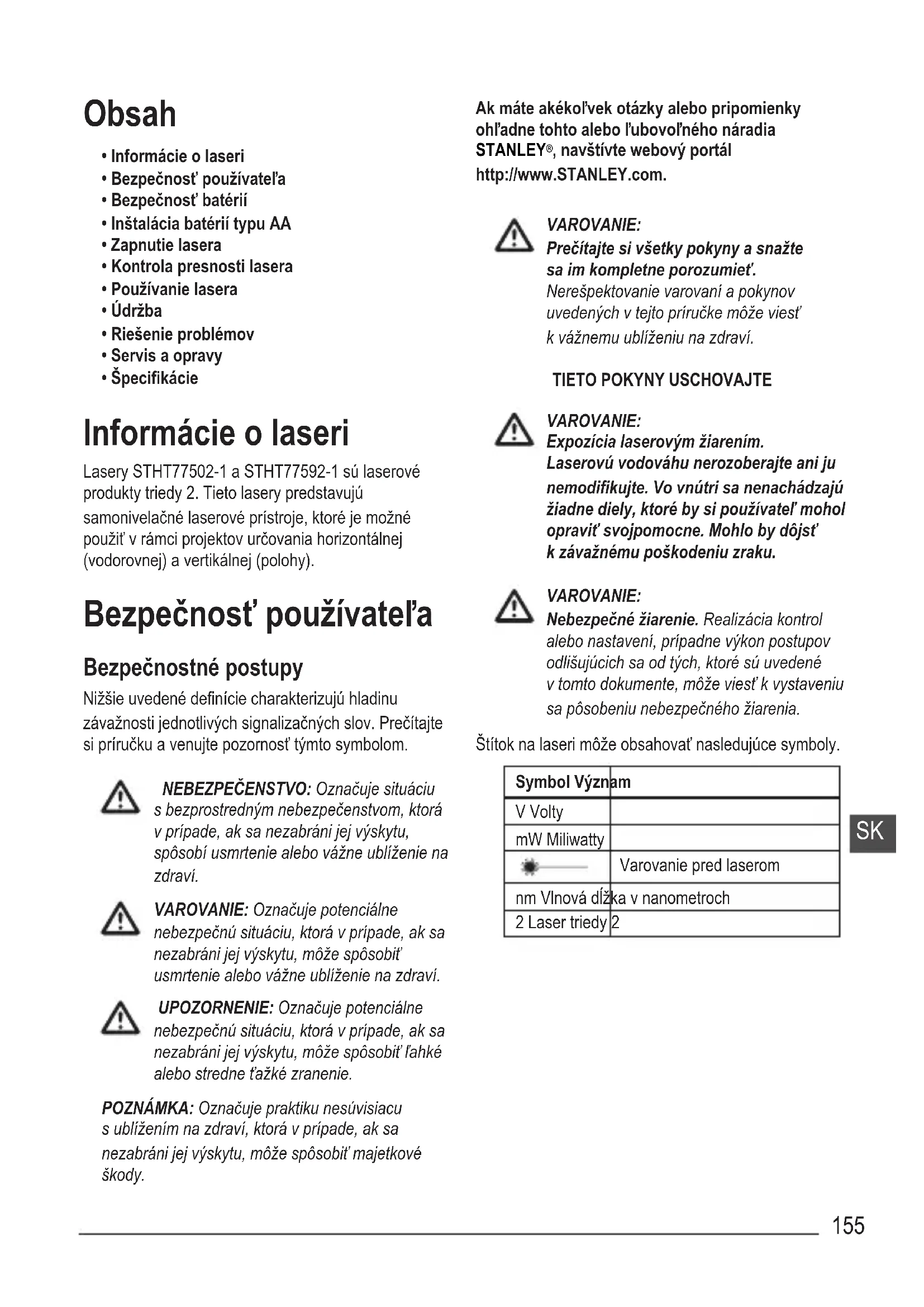

Informácie o laseri

Lasery STHT77502-1 a STHT77592-1 sú laserové produkty triedy 2. Tieto lasery predstavujú samonivelačné laserové prístroje, ktoré je možné použit' v rámci projektov určovania horizontálnej (vodorovnej) a vertikálnej (polohy).

Nižšie uvedené definície charakterizujú hladinu závažnosti jednotlivých signalizačných slov. Prečítajte si príručku a venujte pozornosť týmto symbolom.

NEBEZPEČENSTVO: Označuje situáciu s bezprostredným nebezpečenstvom, ktorá v prípade, ak sa nezabráni jej výskytu, spôsobí usmrtenie alebo vážne ublíženie na zdraví.

VAROVANIE: Označuje potenciálne nebezpečnú situáciu, ktorá v prípade, ak sa nezabráni jej výskytu, môže spôsobit' usmrtenie alebo vážne ublíženie na zdraví.

UPOZORNENIE: Označuje potenciálne nebezpečnú situáciu, ktorá v prípade, ak sa nezabráni jej výskytu, môže spôsobit' l'ahké alebo stredne t'ažké zranenie.

POZNÁMKA: Označuje praktiku nesúvisiacu s ublížením na zdraví, ktorá v prípade, ak sa nezabráni jej výskytu, môže spôsobit' majetkové škody.

Ak máte akékol'vek otázky alebo pripomienky ohľadne tohto alebo l'ubovoľného náradia STANLEY®, navštívte webový portál http://www.STANLEY.com.

VAROVANIE:

Prečítajte si všetky pokyny a snažte sa im kompletne porozumiet'.

Nerešpektovanie varovaní a pokynov uvedených v tejto príručke môže viest' k vážnemu ublíženiu na zdraví.

Expozícia laserovým žiarením.

Laserovú vodováhu nerozoberajte ani ju nemodifikujte. Vo vnútri sa nenachádzajú žiadne diely, ktoré by si používatel' mohol opravit' svojpomocne. Mohlo by dôjst' k závažnému poškodeniu zraku.

VAROVANIE:

Nebezpečné žiarenie. Realizácia kontrol alebo nastavení, prípadne výkon postupov odlišujúcich sa od tých, ktoré sú uvedené v tomto dokumente, môže viest' k vystaveniu sa pôsobeniu nebezpečného žiarenia.

Štítok na laseri môže obsahovať nasledujúce symboly.

Symbol Význam
V Volty
mW Miliwatty
	Varovanie pred laserom
nm Vlnová dížka v nanometroch
2 Laser triedy	2

Varovné štítky

Na laseri sa pre vašu informáciu a v záujme bezpečnosti nachádzajú nasledujúce štítky.

VAROVANIE: Aby sa znížilo riziko ublíženianazdraví, používatel'je povinnýsiprečítat'používatel'skú príručku.

VAROVANIE: LASEROVÉ ŽIARENIE NEHLAĐTE PRIAMO DO LÚČA. Laserový produkt triedy 2.

SER._______________ MADE IN CHINA

STHT77502-1 TYPE 1 3V DC ERC LASER 2 ≤1.5mW @630-680nm IEC 60825-1: 2014 www.stankylasers.com www.stankytools.com

• Laser nepoužívajte vo výbušnom ovzduší ako napr. v prítomnosti horľavých kvapalín, plynov alebo prachu. Toto náradie môže vytvárať iskry, ktoré môžu vznietit’ prach alebo výpary.
• Laser v čase nepoužívania uchovávajte mimo dosahu detí a iných nevyškolených osôb. Lasery sú v rukách nevyškolených osôb nebezpečné.
• Servis náradia môže vykonávat' LEN kvalifikovaný opravár. Servis alebo údržba vykonávané nekvalifikovaným personálom môžu viest' k ublíženiu na zdravi. Ak potrebujete lokalizovat' najbližšie servisné stredisko Stanley, navštívte webový portál http://www.2helpU.com.
• Na sledovanie laserového lúča nepoužívajte optické prístroje ako napr. teleskop alebo tranzitný prístroj. Mohlo by dôjsť k závažnému poškodeniu zraku.
• Laser neumiestňujte do polohy, v ktorej by mohlo dôjst' k tomu, že sa niekto úmyselne alebo neúmyselne zahl'adí do laserového lúča. Mohlo by dôjst' k závažnému poškodeniu zraku.

- Laser neumiestňujte do blízkosti reflexných povrchov, ktoré by mohli spôsobit' odraz laserového lúča niekomu do očí. Mohlo by dôjst' k závažnému poškodeniu zraku.

- Ked' sa laser nepoužíva, vypnite ho. Ak laser ponecháte zapnutý, zvyšuje sa riziko, že sa niekto pozrie do laserového lúča.

- Na laseri nevykonávajte žiadne úpravy. Úprava prístroja môže spôsobit' nebezpečné vystavenie sa NIE pôsobeniu laserového žiarenia.

- Laser nepoužívajte v blízkosti detí ani nedovol'te det'om, aby ho obsluhovalí. Mohlo by dôjst' k závažnému poškodeniu zraku.

- Neodstraňujte ani neprekrývajte varovné štítky. Ak sa štítky odstránia, používatel' a iné osoby sa môžu nedopatrením vystavit' pôsobeniu žiarenia.

- Laser umiestnite bezpečne na vodorovný podklad. Ak dôjde k pádu lasera, laser sa môže poškodit' alebo môže dôjst' k vážnemu ublíženiu na zdraví.

Osobná bezpečnost'

• Bud'te ostražitý, sledujte, čo robíte, a pri používaní lasera sa riad'te zdravým rozumom. Laser nepoužívajte, keď ste unavený, prípadne pod vplyvom drog, alkoholu alebo liekov. Aj krátky okamih nepozornosti pri používaní lasera môže spôsobit' vážne ublíženie na zdraví.
• Používajte prostriedky osobnej ochrany. Vždy majte nasadenú ochranu zraku. Používanie ochranných prostriedkov, ako je protiprachová maska, protišmyková ochranná obuv, pevná pokrývka hlavy a ochrana sluchu, v závislosti od pracovných podmienok pomôže znížit' závažnosť ublíženia na zdraví.

Používanie a starostlivost' o prístroj

- Ak sa laser po použití spínača Napájaniel Prepravná zámka nezapne alebo nevypne, nepoužívajte ho. Akýkol'vek prístroj, ktorý sa nedá ovládat' spínačom, je nebezpečný a musí sa dat' do opravy.

- Riad'te sa pokynmi uvedenými v časti Údržba tejto príručky. Používanie nepovolených dielov alebo nedodržiavanie pokynov uvedených v časti Údržba môže vyvolat' riziko zásahu elektrickým prúdom alebo ublíženia na zdraví.

Bezpečnost' batérie

VAROVANIE:

Batérie môžu explodovat' alebo vytiect' a môžu byt' príčinou zranenia alebo požiaru. Aby ste znížili toto riziko:

• Pozorne dodržiavajte všetky pokyny a varovania uvedené na štítku batérie a na jej obale.
• Batérie vždy vkladajte so správnou polaritou (+ a –) podľa označenia na batérii a samotnom zariadení.
• Neskratujte kontakty batérií.
• Nenabíjajte jednorazové batérie.
• Nemiešajte staré a nové batérie. Všetky batérie wymieňajte vždy súčasne za nové batérie rovnakej značky a typu.
• Vybité batérie okamžite vyberte a zlikvidujte ich podľa miestnych nariadení.
• Nevhadzujte batérie do ohňa.
• Batérie uchovávajte mimo dosahu detí.
• Ked' sa zariadenie nepoužíva, vyberte batérie.

Inštalácia batérií typu AA

Do lasera STHT77502-1 alebo STHT77592-1 vložte dve nové batérie typu AA.

1. Laser otočte naopak (hore nohami).
2. V spodnej časti lasera zdvihnutím západky otvorte kryt priečinka na batérie (obrázok B 1).
3. Vložte dve nové kvalitné značkové batérie typu AA, pričom sa uistite, že póly - a + každej batérie sú umiestnené tak, ako je to znázornené v priečinku na batérie (obrázok B 2).
4. Zatlačte kryt priečinka na batérie, kým nezapadne na svoje miesto (obrázok B 3).

Ked' sa laser nepoužíva, spínač Napájanie/Prepravná zámka posuňte do strednej polohy (VYP.) (obrázok Ⓐ ②), aby sa šetrila energia batérie.

Zapnutie lasera

1. Laser umiestnite na hladký, plochý a vodorovný podklad tak, aby smeroval priamo oproti protil'ahlej stene (poloha 0°).
2. Zapnutím lasera zobrazte predné krížové lúče. Môžete vykonať jednu z nasledujúcich možností:
3. Posunutím spínača Napájanie/Prepravná zámka smerom dolava ponecháte uzamknuté kyvadlo a zobrazíte krížové lúče v manuálnom režime (obrázok A 1).

4. Posunutím spínača Napájanie/Prepravná zámka smerom doprava odomknete kyvadlo a zobrazíte krížové lúče v samonivelačnom režime (obrázok A 3).

5. Prvým stlačením tlačidla (obrazok A 4) zobrazíte horizontálnu líniu lasera, druhým stlačením zobrazíte vertikálnu líniu. Tretie stlačenie zobrazí horizontálnu líniu a vertikálnu líniu.

6. Skontrolujte laserové lúče.

- Ak je laser naklonený tak, že nedokáže vykonať samoniveláciu (> 4°) alebo sa laser nenachádza vo vodorovnej polohe v manuálnom režime, laserové lúče budú blikat'.

- Ak blikajú laserové lúče, laser nie je vo vodorovnej (alebo zvislej) polohe a NESMIE SA POUŽÍVAŤ na stanovovanie alebo označovanie vodorovnej alebo zvislej polohy. Skúste laser premiestniť na vodorovný podklad.

1. Ak je pravdivý L'UBOVOL'NY z nasledujúcich výrokov, SKÓR, NEŽ LASER ZAČNETE POUŽÍVAŤ na nejakom projekte, pokračujte pokynmi uvedenými v časti Kontrola presnosti lasera.

- Teraz používate laser prvýkrát (ak bol laser vystavený extrémnym teplotám).

- Laser nebol už dlhý čas kontrolovaný z hl'adiska presnosti.

- Laser možno spadol na zem.

Kontrola presnosti lasera

Laserové prístroje sa zapečaťujú a kalibrujú vo výrobnom závode. Pred prvým použitím lasera vám odporúčame vykonat’ kontrolu presnosti (ak bol laser vystavený extrémnym teplotám) a následne v pravidelných intervaloch, aby bola zaručená presnosť vašej práce. Pri vykonávaní kontrol presnosti uvádzaných v tejto príručke dodržiavajte tieto postupy:

• Používajte najväčšiu dostupnú plochu/vzdialenost', čo najbližšie k prevádzkovej vzdialenosti. Čím väčšia je plocha/vzdialenost', tým jednoduchšie sa meria presnosť lasera.
• Laser položte na hladký, plochý a stabilný podklad, ktorý je vodorovný v oboch smeroch.
• Označte stred laserového lúča.

Presnost' vodorovného lúča

Kontrola kalibrácie horizontálneho snímania lasera vyžaduje dve steny vzdialené 30' (9 m) od seba. Je dôležité, aby sa kontrola kalibrácie vykonala pomocou vzdialenosti nie kratšej, ako je vzdialenost', na ktorú sa bude prístroj používať.

1. Umiestnite laser na stojan tak, aby smeroval priamo k stene (obrázok D 1).
2. Posunutím spínača Napájanie/Prepravná zámka doprava (obrázok Ⓐ 3) zapnite laser v samonivelačnom režime a zobrazte horizontálne a vertikálne lúče.
3. Miesto na stene, kde sa pretínajú horizontálne a vertikálne lúče, označte ako P1.
4. Otočte laser o 180°.
5. Miesto na stene, kde sa pretínajú horizontálne a vertikálne lúče, označte ako P2. (obrázok D 2).
6. Otočte laser o 180° a presuňte ho do blízkosti prvej steny (obrázok D 3).

7. V blízkosti bodu P1 označte bod P3 tam, kde sa na stene pretnú horizontálne a vertikálne lúče.

8. Otočte laser o 180° (obrázok D 4).

9. V blízkosti bodu P2 označte bod P4, kde sa na stene pretnú horizontálne a vertikálne lúče.
10. Odmerajte vertikálnu vzdialenost' medzi bodom P1 a P3.
11. Odmerajte vertikálnu vzdialenost' medzi bodom P2 a P4.
12. Ak je nameraná hodnota väčšia ako povolená vzdialenost' medzi bodmi P1 a P3 alebo P2 a P4 pre príslušnú vzdialenost' medzi stenami v nasledujúcej tabul'ke, laser sa musí podrobit' servisu v autorizovanom servisnom stredisku.

Vzdialenost' medzi stenami	Povolená vzdialenost' medzi bodmi P1 a P3 alebo P2 a P4
30' (9 m) 1/8" (3 mm)
40' (12 m) 5/32" (4 mm)
50' (15 m) 7/32" (5 mm)

Presnost' horizontálneho lúča

Kontrola kalibrácie horizontálneho sklonu lasera vyžaduje jednu stenu dlhú minimálne 30' (9 m). Je dôležité, aby sa kontrola kalibrácie vykonala pomocou vzdialenosti nie kratšej, ako je vzdialenost', na ktorú sa bude prístroj používať.

1. Umiestnite laser na stojan tak, aby smeroval do rohu miestnosti (obrázok E 1).
2. Posunutím spínača Napájanie/Prepravná zámka doprava (obrázok A 3) zapnite laser v samonivelačnom režime a zobrazte horizontálne a vertikálne lúče.
3. Namierte vertikálny lúč do rohu miestnosti.
4. Miesto, kde horizontály lúč pretne stred pril'ahlej steny, označte ako P1.
5. Otočte laser tak, aby vertikálny lúč pret'al bod P1 (obrázok E 2).
6. Miesto, kde horizontálny lúč pretína vertikálny lúč, označte ako P2.

7. Otočte laser tak, aby vertikálny lúč smeroval do druhého rohu (obrázok E 3).

8. Miesto, kde je horizontálny lúč vertikálne v línii s bodmi P1 a P2, označte ako P3.

9. Zmerajte vertikálnu vzdialenost' medzi najvyššími a najnižšími bodmi (medzi P1, P2, a/alebo P3).
10. Ak je nameraná hodnota väčšia ako povolená vzdialenost' medzi najvyššími a najnižšími bodmi pre príslušnú vzdialenost' medzi stenami v nasledujúcej tabul'ke, laser sa musí podrobit' servisu v autorizovanom servisnom stredisku.

Vzdialenost' medzi stenami	Povolená vzdialenost' medzi najvyššími a najnižšími bodmi
30' (9 m) 1/4" (6 mm)
40' (12 m) 5/16" (8 mm)
50' (15 m) 13/32' (10 mm)

Presnost' vertikálneho lúča

Kontrola vertikálnej (zvislej) kalibrácie lasera sa dá najpresnejšie vykonať vtedy, ak je k dispozícii dostatočná vertikálna výška, optimálne 30' (9 m), keď jedna osoba na podlahe nastaví polohu lasera a druhá osoba v blízkosti stropu označí polohu lúč. Je dôležité, aby sa kontrola kalibrácie vykonala pomocou vzdialenosti nie kratšej, ako je vzdialenost', na ktorú sa bude prístroj používať.

1. Umiestnite laser do vzdialenosti najmenej 3,28 st. (1,0 m) od zárubne dverí (obrázok F 1).
2. Posunutím spínača Napájanie/Prepravná zámka doprava (obrázok A 3) zapnite laser v samonivelačnom režime a zobrazte horizontálne a vertikálne lúče.
3. Namierte vertikálny laserový lúč smerom k zárubni dverí.
4. Pozdíž spodnej časti laserového lúča vyznačte tri body a, b a c, kde bod b predstavuje stred medzi bodom a a c.
5. Miesto, kde sa horná čast' laserového lúča objaví v hornej časti zárubní dverí, označte ako bod e

6. Presuňte laser na opačnú stranu zárubne dverí (obrázok F 2).

7. Zarovnajte spodnú časť laserového lúča s bodmi a, b a c.

8. Miesto, kde sa horná čast' laserového lúča objaví v hornej časti zárubni dverí, označte ako bod f
9. Odmerajte vzdialenost' medzi bodom ⓔ a ⓕ.
10. Ak je nameraná hodnota väčšia ako povolená vzdialenost' medzi bodmi e a f pre príslušnú výšku stropu D v nasledujúcej tabul'ke, laser sa musí podrobit' servisu v autorizovanom servisnom stredisku.

Výška stropu D	Povolená vzdialenost' medzi bodmi e a f
6,56' (2,0 m) 1/16"	(1,5 mm)
8,20' (2,5 m) 3/32"	(2,0 mm)
9,84' (3,0 m) 1/8"	(2,5 mm)

Presnost' bočného vertikálneho lúča

Kontrola vertikálnej (zvislej) kalibrácie bočného lasera sa dá najpresnejšie vykonat' vtedy, ak je k dispozícii najmenej 16 st. (1,5 m) podlahovej plochy a d'alšia osoba, ktorá vám pomôže. Je dôležité, aby sa kontrola kalibrácie vykonala pomocou vzdialenosti nie kratšej, ako je vzdialenost', na ktorú sa bude prístroj používať.

1. Umiestnite laser na rovnú podlahu, ktorá má najmenej 16 st. (1,5 m).
2. Posunutím spínača Napájanie/Prepravná zámka doprava (obrázok A 3) zapnite laser v samonivelačnom režime a zobrazte horizontálne a vertikálne lúče.
3. Jedným stlačením tlačidla zobrazte bočný vertikálny lúč.
4. Odmerajte presne 3 stopy (0,91 m) od stredu laserovej jednotky pozdlž predného vertikálneho lúča a vyznačte bod P1 (obrázok G 1).
5. Odmerajte presne 4 stopy (1,22 m) od stredu laserovej jednotky pozdlž bočného vertikálneho lúča a vyznačte bod P2 (obrázok G 2).

6. Odmerajte vzdialenost' medzi bodmi P1 a P2 (obrázok G 3).

7. Ak vzdialenost' medzi bodmi P1 a P2 nie je 5 st. ± 1/32" (1,522 m ± 0,75 mm), laser sa musí podrobit' kalibrácii v servisnom stredisku STANLEY.

Používanie lasera

Prevádzkové tipy

• Vždy označujte stred lúča vytvoreného laserom.
- Extrémne teplotné zmeny môžu vyvolat' pohyb interných súčastí a ovplyvnit' presnost' lasera. Počas práce často kontrolujte presnosť.
- Ak vám laser spadne, skontrolujte, či zostal nakalibrovaný.
- Pokial' je laser správne nakalibrovaný, je samonivelačný. Každý laser sa kalibruje vo výrobnom závode, aby dokázal určit' vodorovní polohu, kým je umiestnený na plochom podklade s priemernou odchýlkou ± 4° od vodorovnej polohy. Nevyžadujú sa žiadne manuálne nastavenia.
- Laser používajte na hladkom, plochom a vodorovnom podklade.

Vypnutie lasera

Ked' sa laser nepoužíva, spínač Napájanie/Prepravná zámka posuňte do polohy VYP. (obrázok A 2). Ak spínač nie je uvedený do polohy VYP., laser sa nevypne.

SK

Používanie lasera s konzolou

Súčasťou lasera je konzola (obrázok H), aby ste mohli laser l'ahko pripevnit' k čapu, stropnej mriežke alebo tyči.

1. Bezpečne pripevnite laser ku konzole.

2. Pomocou závitu 1/4-20 na spodnej, bočnej alebo zadnej strane lasera (obrázok C) umiestnite laser na závit 1/4-20 ramena konzoly (obrázok H 1).

3. Otočením gombíka lasera (obrázok H 2) v smere pohybu hodinových ručičiek zaistite laser na závite 1-4/20 ramena konzoly.

4. V prípade potreby zmeňte výšku alebo polohu lasera na konzole.

5. Otočením nastavovacieho gombíka (obrázok Ⓗ ③) proti smeru pohybu hodinových ručičiek uvoľníte rameno konzoly.

6. Posuňte rameno konzoly nahor alebo nadol do požadovanej výšky (obrázok H 4). Ak chcete zmeniť konzolu z 90° na 180°, posuňte rameno konzoly do hornej časti konzoly a otočte rameno doprava (obrázok H 5).

7. Otočením nastavovacieho gombíka (obrázok H 3) v smere pohybu hodinových ručičiek zaistite rameno konzoly na mieste.

8. Na zaistenie lasera na čape, stropnej mriežke alebo tyči použite svorku konzoly (obrázok H 6).

9. V prípade potreby otočte svorku tak, aby bola umiestnená v správnom uhle na pripojenie k predmetu. Zatial' čo jednou rukou držíte rameno konzoly, druhou rukou otočte svorku (obrázok H 7).

10. Umiestnite svorku konzoly okolo čapu, stropnej mriežky alebo tyče.
11. Otáčajte gombík svorky (obrázok ⑧) v smere pohybu hodinových ručičiek dovtedy, kým svorka nebude tesne priliehať okolo predmetu a konzola nebude zaistená na mieste.

Používanie lasera s iným príslušenstvom

VAROVANIE:

Kedže s laserom nebolo testované iné príslušenstvo, ako nájdete v ponuke spoločnosti STANLEY, používanie iného príslušenstva s týmto laserom môže byť nebezpečné.

Používajte len príslušenstvo STANLEY®, ktoré sa odporúča na použitie s týmto modelom. Príslušenstvo, ktoré je vhodné pre jeden laser, môže spôsobovat' riziko ublíženia na zdraví, ak by sa použivalo na inom laseri.

Laser je vybavený vnútorným 1/4-20 závitom na spodnej, bočnej a zadnej strane (obrázok ©), aby vyhovoval súčasnému alebo budúcemu príslušenstvu STANLEY®.

Čalšie príslušenstvo odporúčané na použitie s týmto laserom si môžete dokúpit' u miestneho predajcu alebo v autorizovanom servisnom stredisku. Ak potrebujete poradit' pri hl'adaní určitého príslušenstva, obráťte sa na najbližšie stredisko spoločnosti STANLEY alebo navštívte náš webový portál:

http://www.STANLEY.com.

Údržba

• Ked' sa laser nepouživa, vyčistite vonkajšie časti vlhkou tkaninou, utrite laser jemnou suchou tkaninou dosucha a potom ho odložte do príslušnej odkladacej skrinky.
• Hoci sú vonkajšie časti lasera odolné voči rozpúšt'adlám, NIKDY laser nečistite rozpúšt'adlami.
• Laser neskladujte pri teplotách pod -20 °C (-5 °F) ani nad 60 °C (140 °F).
• Pravidelne kontrolujte kalibráciu lasera, aby ste mali istotu, že výsledky vašej práce sú presné.
• Kontroly kalibrácie a iné úkony údržby/opravy môže vykonat' len pracovník servisného strediska STANLEY.

Riešenie problémov

Laser sa nezapne

- Skontrolujte batérie typu AA, aby ste sa uistili:

• či je každá batéria správne vložená podľa uvedenej polarity (+) a (−) vo vnútri priečinka na batérie,
• či sú kontakty batérie čisté a či nie sú hrdzavé alebo skorodované,
• či sú batérie nové, kvalitné a značkové, aby sa znížilo riziko ich vytečenia.

- Uistite sa, že batérie typu AA sú v náležitom prevádzkovom stave. Ak máte pochybnosti, skúste vložit' nové batérie.

• Pri používaní nabíjateľných batérií sa uistite, že batérie sú úplne nabité.
• Laser uchovávajte v suchu.
• Ak sa jednotka lasera zahreje na teplotu presahujúcu 50 °C (120 °F), nezapne sa. Ak bol laser uskladnený pri extrémne vysokých teplotách, nechajte ho vychladnút'. Laserová vodováha sa nepoškodí, ak sa spínač Napájanie/Preprava použije skôr, než sa vodováha vychladí na náležitú prevádzkovú teplotu.

Ak laserové lúče blikajú

V režime samonivelácie sú lasery navrhnuté tak, aby sa sami vyrovnali až do priemeru 4° vo všetkých smeroch. Ked' je laser vychýlený viac, než dokáže vykompenzovať vnútorný mechanizmus (alebo laser nie je v rovine v manuálnom režime), laserové lúče budú blikaním signalizovať, že bol prekročený rozsah vychýlenia.

BLIKAJÚCE LÚČE VYTVORENÉ LASEROM NIE SÚ VODOROVNÉ ANI ZVISLÉ A NEMALI BY SA POUŽÍVAŤ NA STANOVOVANIE ANI VYZNAČOVANIE VODOROVNEJ A ZVISLEJ POLOHY. Skúste laser premiestnit' na vodorovnejší podklad.

Laserové lúče sa neprestávajú pohybovat'

Laser je citlivý prístroj. To znamená, že pokial' nie je umiestnený na stabilnom (a nepohybujúcom sa) podklade, bude sa nad'alej snažiť nájsť vodorovnú polohu. Ak sa lúč neprestáva pohybovať, skúste laser umiestnit' na stabilnejší podklad. Tiež sa skúste ubezpečiť, že podklad je relatívne plochý a vodorovný, aby bol laser v stabilnej polohe.

Servis a opravy

Poznámka: V prípade demontáže laserovej vodováhy strácajú platnosť všetky záruky poskytované na produkt.

V záujme zaistenia BEZPEČNOSTI

A SPOĽAHLIVOSTI produktu môže všetky opravy, údržbu a nastavenia vykonávať len personál autorizovaných servisných stredísk. Servis alebo údržba vykonávané nekvalifikovaným personálom môžu viest’ k riziku ublíženia na zdraví. Ak potrebujete lokalizovať najbližšie servisné stredisko STANLEY, navštívte webový portál http://www.STANLEY.com.

Dvojročná záruka

Spoločnosť Stanley poskytuje na svoje elektronické meracie prístroje záruku na nedostatky v materiálovom spracovaní a/alebo dielenskom vyhotovení s lehotou dvoch rokov od dátumu zakúpenia.

Chybné produkty budú podľa slobodného rozhodnutia spoločnosti Stanley opravené alebo vymenené, pokial' sa spolu s dokladom o zakúpení odošlú na adresu:

Záruka sa nevzt'ahuje na nedostatky spôsobené náhodným poškodením, bežným opotrebením, používaním v rozpore s pokynmi výrobcu alebo v dôsledku zmeny produktu bez povolenia spoločnosti Stanley.

SK

Oprava alebo výmena podľa tejto záruky nemá vplyv na dobu platnosti záruky.

Spoločnosť Stanley v zákonom povolenom rozsahu nenesie zodpovednosť za nepriame ani dôsledkové škody vyvstávajúce z nedostatkov produktu.

Táto záruka sa nesmie pozmeňovať bez povolenia spoločnosti Stanley.

Táto záruka nemá vplyv na štatutárne práva kupujúcich tohto produktu v pozícií spotrebitel'ov.

Táto záruka sa bude uplatňovať a interpretovať v súlade s legislatívnym poriadkom krajiny, kde došlo k predaju, a spoločnosť Stanley spolu s kupujúcim vyhlasuje neodvolateľný súhlas s tým, že výhradnú jurisdikciu pri riešení akýchkol’vek nárokov alebo záležitostí vyvstávajúcich z tejto záruky alebo v spojitosti s ňou odovzdávajú súdom príslušnej krajiny.

Na kalibráciu a starostlivosť sa záruka nevzt'ahuje.

POZNÁMKA:

Zákazník je zodpovedný za správne používanie a starostlivosť o prístroj. Okrem toho je zákazník úplne zodpovedný za pravidelné kontroly presnosti laserovej jednotky, a teda za kalibráciu prístroja.

Technické údaje

	STHT77502-1 STHT77592-1
Zdroj svetla Laserové diódy
Vlnová dížka lasera 630 – 680 nm – viditel'né svetlo 510 – 530 nm – viditel'né svetlo
Výkon lasera ≤1,5 mW LASEROVÝ PRODUKT TRIEDY 2
Prevádzkový rozsah 12 m (36') 16 m (53')
Presnost' ±5 mm pri 10 m (3/16" pri 33')
Zdroj napájania 2 batérie typu AA (1,5 V) (3 V DC)
Prevádzková teplota -10 °C až 40 °C (14 °F až 104 °F)
Teplota uskladnenia -20 °C až 60 °C (-5 °F až 140 °F)

SK

Vsebina
