MANUALE UTENTE STHT775021 STANLEY

• Informazioni sulla livella laser
- Sicurezza dell'utilizzatore
- Sicurezza delle batterie
- Installazione delle batterie AA
• Accensione della livella laser
- Verifica della precisione della livella laser
- Uso della livella laser
- Manutenzione
- Risoluzione dei problemi
- Assistenza e riparazioni
- Specifiche

Informazioni sulla livella laser

Le livelle laser STHT77502-1 e STHT77592-1 sono prodotti laser di Classe 2. Questi strumenti laser autolivellanti possono essere usati per lavori di allineamento orizzontale (livella) e verticale (filo a piombo).

Sicurezza dell'utilizzatore

Istruzioni di sicurezza

Le definizioni riportate di seguito descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Leggere attentamente il manuale, prestando attenzione a questi simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni personali gravi o addirittura mortali.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni personali gravi o addirittura mortali.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni personali di gravità lieve o media.

AVVISO: indica una situazione non in grado di causare lesioni personali, ma che, se non evitata, potrebbe provocare danni materiali.

Per qualsiasi domanda o commento in merito a questo o ad altri prodotti STANLEY® visitare il sito web http://www.STANLEY.com.

AVVERTENZA:

leggere e comprendere tutte le istruzioni. La mancata osservanza delle avvertenze e istruzioni contenute nel presente manuale potrebbe causare infortuni gravi.

CONSERVARE LE PRESENTI ISTRUZIONI

AVVERTENZA:

esposizione a radiazioni laser. Non smontare né modificare la livella laser. Al suo interno non sono presenti parti riparabili dall'utilizzatore. Potrebbero verificarsi lesioni gravi agli occhi.

AVVERTENZA:

radiazioni pericolose. L'uso di controlli o regolazioni o l'esecuzione di procedure diversi da quelli specificati in questo manuale potrebbe provocare l'esposizione a radiazioni pericolose.

L'etichetta applicata sulla livella laser potrebbe contenere i simboli riportati di seguito.

Simbolo Significato
V Volt
mW milliwatt
	Avvertenza laser
nm Lunghezza	d'onda innanometri
2 Prodotto laser di Classe 2

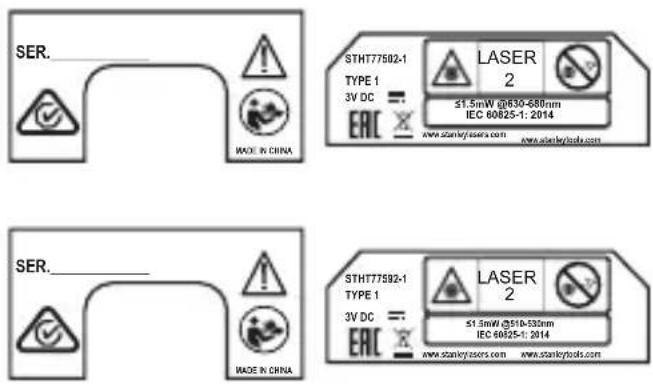

Etichette di avvertenza

Per scopi di comodità e sicurezza, sulla livella laser sono presenti le etichette riportate di seguito.

AVVERTENZA: per ridurre il rischio di infortuni, l'utilizzatore deve leggere il manuale d'istruzione.

AVVERTENZA: RADIAZIONI LASER. NON FISSARE DIRETTAMENTE IL RAGGIO LASER. Prodotto laser di Classe 2.

SER. MADE IN CHINA STHT77502-1 TYPE 1 3V DC == ERC × LASER 2 ≤1.5mW @630-680nm IEC 60825-1: 2014 www.stankyusers.com www.stankytools.com SER. MADE IN CHINA STHT77592-1 TYPE 1 3V DC == ERC × LASER 2 ≤1.5mW @510-530nm IEC 60825-1: 2014 www.stankyusers.com www.stankytools.com

• Evitare di impiegare questa livella laser in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Questo elettroutensile genera scintille che possono incendiare le polveri o i fumi.
• Quando non viene usata, riporre la livella laser fuori dalla portata dei bambini o di persone non addestrate. I dispositivi laser risultano pericolosi se usati da persone inesperte.
  • Gli interventi di assistenza o manutenzione sulla livella laser DEVONO essere condotti da personale qualificato. In caso contrario potrebbero verificarsi lesioni a persone. Per trovare il centro di assistenza Stanley più vicino visitare il sito web http://www.2helpU.com.
  • Non utilizzare strumenti ottici, come un telescopio o uno strumento di osservazione astronomico, per guardare il raggio laser. Potrebbero verificarsi lesioni gravi agli occhi.
  • Non collocare la livella laser in una posizione in cui qualcuno potrebbe intenzionalmente o accidentalmente fissare direttamente il raggio laser. Potrebbero verificarsi lesioni gravi agli occhi.
  • Non collocare la livella laser in prossimità di una superficie riflettente che potrebbe dirigere il raggio laser riflesso verso gli occhi di qualcuno. Potrebbero verificarsi lesioni gravi agli occhi.
• Spegnere la livella laser quando non è in uso. Se la si lascia accesa il rischio che qualcuno fissi il raggio laser aumenta.
• Non modificare in alcun modo la livella laser. L'apporto di modifiche alla livella laser potrebbe comportare l'esposizione a radiazioni laser pericolose.

• Non utilizzare la livella laser vicino a dei bambini e non lasciare che i bambini la usino. Potrebbero verificarsi lesioni gravi agli occhi.
• Non staccare né rovinare le etichette di avvertenza. Rimuovendo le etichette, l'utilizzatore o altre persone potrebbero inavvertitamente esporsi alle radiazioni.
- Appoggiare la livella laser in modo sicuro su una superficie piana. Se la livella laser dovesse cadere, potrebbe danneggiarsi e provocare gravi lesioni a persone.

Sicurezza personale

• Essere vigili, considerare le proprie azioni e utilizzare il proprio buon senso durante l'uso della livella laser. Non utilizzare la livella laser quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un attimo di disattenzione durante l'uso della livella laser potrebbe causare gravi danni alle persone.
• Usare dispositivi di protezione individuale. Indossare sempre occhiali di protezione. In base alle condizioni operative, l'impiego di dispositivi di protezione individuale, quali mascherina antipolvere, calzature di sicurezza, elmetto e protezioni per l'udito, riduce il rischio di lesioni alle persone.

Utilizzo e cura dello strumento

• Non utilizzare la livella laser se l'interruttore Accensione/Blocco per trasporto non funziona. Qualsiasi dispositivo con interruttore non funzionante è pericoloso e deve essere riparato.

Seguire le istruzioni riportate nel capitolo Manutenzione del presente manuale. L'uso di componenti non autorizzati o la mancata osservanza delle istruzioni riportate nel capitolo Manutenzione potrebbe comportare il rischio di scosse elettriche o lesioni a persone.

Sicurezza delle batterie

AVVERTENZA: le batterie possono esplodere o perdere liquido con il rischio di causare lesioni a persone o incendi. Per ridurre questo rischio:

• seguire sempre attentamente tutte le istruzioni e le avvertenze riportate sull'etichetta e sulla confezione delle batterie;
• inserire sempre le batterie in modo corretto per quanto riguarda la polarità (+ e –), seguendo i simboli indicati sulla batteria e sul dispositivo;
  • non cortocircuitare i terminali della batteria;
  • non ricaricare le batterie monouso;
  • non mischiare batterie usate con batterie nuove; sostituirle tutte nello stesso momento con batterie nuove della stessa marca e dello stesso tipo;
• estrarre immediatamente le batterie esaurite dalla livella laser e smaltirle nella modalità prevista dalle norme locali vigenti;
  • non smaltire le batterie nel fuoco;
• tenere le batterie lontano dalla portata dei bambini;
• rimuovere le batterie quando il dispositivo non è in uso.

Installazione delle batterie AA

Inserire batterie AA nuove nella livella laser STHT77502-1 o STHT77592-1.

1. Capovolgere la livella laser.
2. Sollevare il fermo nella parte inferiore della livella laser per aprire il coperchio del vano batterie (Figura B 1).

3. Inserire due batterie AA nuove di marca, assicurandosi di posizionare i poli - e + di ciascuna batteria come indicato all'interno del vano batterie (Figura B 2).

4. Chiudere il coperchio del vano batterie e premerlo fino a farlo scattare in posizione (Figura B 3).

Quando la livella laser non è in uso, mantenere l'interruttore di Accensione/Blocco per trasporto nella posizione centrale (spento) (Figura A 2) per risparmiare la carica delle batterie.

Accensione della livella laser

1. Collocare la livella laser su una superficie liscia, piana e stabile, con il laser rivolto direttamente verso la parete opposta (posizione a 0°).
2. Accendere la livella laser per proiettare i raggi a croce anteriormente. A questo punto è possibile procedere in due modi:

- spostare l'interruttore di Accensione/Blocco per trasporto verso sinistra per mantenere bloccato il pendolo e proiettare i raggi laser a croce in modalità manuale (Figura A 1);

- spostare l'interruttore di Accensione/Blocco per trasporto verso destra per sbloccare il pendolo e proiettare i raggi a croce nella modalità di autolivellamento (Figura A 3).

1. Premere il pulsante (Figura A 4) una volta per proiettare una linea laser orizzontale, una seconda volta per proiettare una linea laser verticale e una terza volta per proiettare una linea laser orizzontale e una verticale.
2. Controllare i raggi laser.

- Se la livella laser viene inclinata eccessivamente per consentire l'autolivellamento (più di 4°) oppure se non è esattamente orizzontale nella modalità manuale, il raggio laser lampeggia.

- Se i raggi laser lampeggiano, la livella laser non è esattamente orizzontale (o perpendicolare) e NON DEVE ESSERE USATA per stabilire o segnare il livello (orizzontalità) o il piombo (perpendicolarità). Provare a riposizionare la livella laser su una superficie piana.

1. Se QUALCUNA delle seguenti dichiarazioni è VERA, procedere seguendo le istruzioni per la Verifica dell'accuratezza della livella laser PRIMA DI UTILIZZARE LA LIVELLA LASER per un progetto.

2. È la prima volta che si sta usando la livella laser (nel caso in cui il dispositivo sia stato esposto a temperature estreme).

3. La livella laser non è stata controllata da tempo per verificarne l'accuratezza.
   • La livella laser potrebbe essere caduta.

Verifica dell'accuratezza della livella laser

I dispositivi laser sono sigillati e calibrati in fabbrica. Prima di utilizzare la livella laser la prima volta si raccomanda di eseguire una verifica della sua accuratezza (nel caso in cui il dispositivo sia stato esposto a temperature estreme) e in seguito controllarla regolarmente per assicurare l'accuratezza del proprio lavoro. Quando si esegue una delle verifiche dell'accuratezza elencate in questo manuale, seguire queste linee guida.

• Utilizzare la più ampia area/massima distanza possibile, che più si avvicina alla distanza operativa. Maggiore è l'area/la distanza, più semplice è misurare l'accuratezza della livella laser.
• Posizionare la livella laser su una superficie liscia, piana e stabile, che sia orizzontale in entrambe le direzioni.
• Segnare il centro del raggio laser.

Accuratezza del raggio laser

Per verificare la calibrazione della scansione orizzontale della livella laser occorrono due pareti a distanza di 9 m (30'). È importante eseguire la verifica della calibrazione utilizzando una distanza non inferiore a quella delle applicazioni per le quali lo strumento dovrà essere usato.

1. Posizionare la livella laser su un treppiedi, rivolta direttamente verso una parete (Figura D ①).
2. Spostare l'interruttore di Accensione/Blocco per trasporto verso destra (Figura A 3) per accendere la livella laser.nella modalità di autolivellamento e proiettare i raggi laser orizzontale e verticale.
3. Segnare sulla parete il punto P1 di intersezione tra il raggio laser orizzontale e quello verticale.
4. Ruotare la livella laser di 180°.
5. Segnare sulla parete il punto P2 di intersezione tra il raggio laser orizzontale e quello verticale (Figura D 2).
6. Ruotare la livella laser di 180° e spostarla accanto alla prima parete (Figura D 3).
7. Segnare sulla parete, accanto al punto P1, il punto P3 di intersezione tra il raggio laser orizzontale e quello verticale.
8. Ruotare la livella laser di 180° (Figura D④).
9. Segnare sulla parete, accanto al punto P2, il punto P4 di intersezione tra il raggio laser orizzontale e quello verticale.
10. Misurare la distanza verticale tra i punti P1 e P3.

11. Misurare la distanza verticale tra i punti P2 e P4.

12. Se la misura ottenuta supera la Distanza ammissibile tra i punti P1 e P3 o P2 e P4 per la Distanza tra le pareti corrispondente nella tabella riportata di seguito, la livella laser deve essere sottoposta a manutenzione presso un centro di assistenza autorizzato.

Distanza tra le pareti	Distanza ammissibile tra i punti P1 e P3 o P2 e P4
9 m (30') 3 mm	(1/8")
12 m (40') 4 mm	(5/32")
15 m (50') 5 mm	(7/32")

Accuratezza del raggio laser

orizzontale

Per verificare la calibrazione del passo orizzontale della livella laser occorre una sola parete, lunga almeno 9 m (30'). È importante eseguire la verifica della calibrazione utilizzando una distanza non inferiore a quella delle applicazioni per le quali lo strumento dovrà essere usato.

1. Posizionare la livella laser su un treppiedi, rivolta verso un angolo della stanza (Figura E 1).
2. Spostare l'interruttore di Accensione/Blocco per trasporto verso destra (Figura A 3) per accendere la livella laser.nella modalità di autolivellamento e proiettare i raggi laser orizzontale e verticale.
3. Dirigere il raggio laser verticale verso un angolo della stanza.
4. Segnare il punto P1 in cui il raggio laser orizzontale attraversa il centro della parete adiacente.
5. Ruotare la livella laser in modo che il raggio laser verticale intersechi il punto P1 (Figura E 2).
6. Segnare il punto P2 di intersezione tra il raggio laser orizzontale e quello verticale.

7. Ruotare la livella laser in modo che il raggio laser verticale sia puntato verso il secondo angolo (Figura ①③).

8. Segnare il punto P3 in cui il raggio laser orizzontale è allineato verticalmente con i punti P1 e P2.

9. Misurare la distanza verticale tra il punto più alto e quello più basso (tra P1, P2, e/o P3).
10. Se la misura ottenuta supera la Distanza ammissibile tra il punto più alto e quello più basso per la Distanza tra le pareti corrispondente nella tabella riportata di seguito, la livella deve essere sottoposta a manutenzione presso un centro di assistenza autorizzato.

Distanza tra le pareti	Distanza ammissibile tra il punto più alto e quello più basso
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

Accuratezza del raggio laser verticale

La verifica della calibrazione della perpendicolarità (piombo) della livella laser può essere eseguita nel modo più preciso possibile se è disponibile un'altezza verticale sostanziale, idealmente di 9 m (30'), con una persona a livello del pavimento che posiziona la livella laser e l'altra persona all'altezza del soffitto che segna il punto creato dal raggio laser sul soffitto stesso. È importante eseguire la verifica della calibrazione utilizzando una distanza non inferiore a quella delle applicazioni per le quali lo strumento dovrà essere usato.

1. Posizionare la livella laser ad almeno 1 m (3,28 ft) dallo stipite di una porta (Figura F ①).
2. Spostare l'interruttore di Accensione/Blocco per trasporto verso destra (Figura A 3) per accendere la livella laser.nella modalità di autolivellamento e proiettare i raggi laser orizzontale e verticale.
3. Dirigere il raggio laser verticale verso lo stipite della porta.

4. Lungo la parte inferiore del raggio laser segnare tre punti a, b e c, dove b è il punto intermedio tra a e c.

5. Dove la parte superiore del raggio laser compare nella parte superiore dello stipite della porta segnare il punto e.

6. Spostare la livella laser all'estremità opposta dello stipite della porta (Figura F ②).
7. Allineare la parte inferiore del raggio laser con i punti a, b e c.
8. Dove la parte superiore del raggio laser compare nella parte superiore dello stipite della porta segnare il punto f.
9. Misurare la distanza tra ⓔ e ⓕ
10. Se la misura ottenuta supera la Distanza ammissibile tra e e f per l'Altezza del soffitto corrispondente D nella tabella riportata di seguito, la livella deve essere sottoposta a manutenzione presso un centro di assistenza autorizzato.

Altezza del soffitto D	Distanza ammissibile tra e e f
2,0 m (6,56') 1,5 mm (1/16")
2,5 m (8,20') 3/32" (2,0mm)
3,0 m (9,84') 2,5 mm (1/8")

Accuratezza del raggio laser laterale

La verifica della calibrazione della perpendicolarità (piombo) del raggio laser laterale può essere eseguita nel modo più accurato possibile se è disponibile uno spazio sul pavimento di almeno 1,5 m (16 ft), e se è presente una seconda persona che offra il proprio aiuto. È importante eseguire la verifica della calibrazione utilizzando una distanza non inferiore a quella delle applicazioni per le quali lo strumento dovrà essere usato.

1. Posizionare la livella laser su un pavimentazione piana lunga almeno 1,5 m (16 ft).
2. Spostare l'interruttore di Accensione/Blocco per trasporto verso destra (Figura A 3) per accendere la livella laser.nella modalità di autolivellamento e proiettare i raggi laser orizzontale e verticale.

3. Premere il pulsante Ⓔ una volta per proiettare il raggio laser verticale laterale.

4. Misurare esattamente 0,91 m (3 ft) dal centro dell'unità laser lungo il raggio laser verticale anteriore e segnare il punto P1 (Figura ⑤①).

5. Misurare esattamente 1,22 m (4 ft) dal centro dell'unità laser lungo il raggio laser verticale laterale e segnare il punto P2 (Figura G 2).
6. Misurare la distanza tra i punti P1 e P2 (Figura G 3).
7. Se la distanza tra i punti P1 e P2 non è di 1,522 m + 0,75 mm (5 ft ± 1/32"), portare la livella laser nel centro di assistenza STANLEY più vicino per la calibrazione.

Uso della livella laser

Suggerimenti per l'uso

• Segnare sempre il centro del raggio laser proiettato dalla livella.
• Sbalzi di temperatura estremi possono provocare lo spostamento di componenti interni della livella laser che potrebbero influire sulla sua accuratezza. Verificare spesso l'accuratezza della livella laser mentre si lavora.
• Se la livella laser viene fatta cadere accidentalmente, assicurarsi che sia ancora calibrata.
• Finché la livella laser è adeguatamente calibrata, l'autolivellamento funziona correttamente. Ogni livella laser viene calibrata in fabbrica per trovare l'orizzontalità quando viene posizionata su una superficie piana nella media ± 4° di orizzontalità. Non sono necessarie regolazioni manuali.
• Posizionare la livella laser su una superficie liscia e piana.

Spegnimento della livella laser

Quando la livella laser non è in uso spostare l'interruttore di Accensione/Blocco per trasporto nella posizione centrale (spento) (Figura Ⓐ②). Se l'interruttore non si trova nella posizione centrale (spento), la livella laser non si spegnerà.

Uso della livella laser con la staffa

In dotazione con la livella laser viene fornita una staffa (Figure H) che consente di fissarla a un montante, un controsoffitto o a un'asta.

1. Fissare saldamente la livella laser alla staffa.

2. Utilizzando la filettatura di 1/4-20 nella parte inferiore, laterale o posteriore della livella laser (Figura ©), posizionare la livella sul filetto di 1/4-20 del braccio della staffa (Figura H 1).

3. Ruotare la manopola sulla livella laser (Figura H 2) in senso orario per bloccare il dispositivo sul filetto di 1/4-20 del braccio della staffa.

4. Se necessario, modificare l'altezza o la posizione della livella laser sulla staffa.

5. Ruotare la manopola di regolazione sulla livella laser (Figura H 3) in senso antiorario per allentare il braccio della staffa.

6. Fare scorrere il braccio della staffa verso l'alto o verso il basso fino all'altezza desiderata (Figura H 4). Per cambiare l'orientamento della staffa da 90° a 180°, fare scorrere il braccio della staffa sino al punto più alto, dopodiché ribaltarlo verso destra (Figura H 5).

7. Ruotare la manopola di regolazione sulla livella laser (Figura H ③) in senso orario per bloccare il braccio della staffa.

8. Utilizzare il morsetto della staffa (Figura H 6) per mantenere la livella laser ferma in posizione su un montante, un controsoffitto o un'asta.

9. Se necessario, ruotare il morsetto in modo che sia posizionato nell'angolazione corretta per fissarlo all'oggetto. Tenendo fermo il braccio della staffa con una mano, con l'altra mano ruotare il morsetto (Figura H 7).

10. Posizionare il braccio della staffa intorno al montante, al controsoffitto o all'asta.
11. Ruotare la manopola del morsetto (Figura H 8) in senso orario finché il morsetto è serrato intorno all'oggetto e la staffa è ferma in posizione.

Utilizzo della livella laser con altri accessori

AVVERTENZA:

dato che accessori diversi da quelli proposti da STANLEY non sono stati testati con questa livella laser, l'utilizzo di tali accessori con questo prodotto potrebbe comportare dei rischi.

Utilizzare esclusivamente accessori STANLEY® raccomandati per l'uso con questo modello. Gli accessori indicati per un dispositivo laser potrebbero diventare pericolosi, se utilizzati su un altro.

La livella laser è dotata di una filettatura femmina di 1/4-20 nella parte inferiore, laterale e posteriore (Figure ©) per accogliere accessori STANLEY® attuali o futuri.

Altri accessori raccomandati per l'uso con questa livella laser sono acquistabili a fronte del pagamento di un supplemento presso il proprio rivenditore di zona o un centro di assistenza autorizzato. Se si ha bisogno di assistenza per trovare degli accessori, contattare il centro di assistenza STANLEY oppure visitare il sito web: http://www.STANLEY.com.

Manutenzione

• Quando il dispositivo non viene usato, pulire le parti esterne con un panno umido, strofinare la livella con un panno morbido asciutto per assicurarsi di asciugarla bene e riporla nella scatola del kit fornita.
• Anche se le parti esterne della livella laser sono resistenti ai solventi, NON UTILIZZARE MAI solventi per pulire la livella.
• Non conservare la livella laser a temperature inferiori a -20 °C (-5 °F) o superiori a 60 °C (140 °F).
• Per mantenere la precisione del proprio lavoro, controllare spesso la livella, per assicurarsi che sia correttamente calibrata.
• Le verifiche di calibrazione e gli interventi di manutenzione e riparazione possono essere eseguiti presso i centri assistenza STANLEY.

Risoluzione dei problemi

La livella laser non si accende

- Controllare le batterie AA per assicurarsi che:

• ciascuna batteria sia installata correttamente, rispettando le polarità (+) e (−) indicate sul vano batterie;
• i contatti delle batterie siano puliti e liberi da ruggine o corrosione;

• le batterie siano nuove, di marca e di alta qualità, per ridurre il rischio che si verifichino perdite di liquido dalle batterie.

• Assicurarsi che le batterie AA funzionino correttamente. Nel dubbio, provare a installare nuove batterie.

• Quando si utilizzano batterie ricaricabili, assicurarsi che siano completamente cariche.
  • Assicurarsi di mantenere la livella laser asciutta.
• Se l'unità laser viene scaldata oltre i 50 °C (120 °F), non si accende. Se la livella è stata riposta in un luogo con una temperatura molto alta, lasciarla raffreddare. La livella laser non si danneggia se prima di averla fatta raffreddare per raggiungere la sua temperatura operativa ottimale, viene usato l'interruttore Accensione/Blocco per trasporto.

I raggi laser lampeggiano

Quando si trovano nella modalità di autolivellamento, queste livelle laser sono progettate per autolivellarsi in media di 4° in tutte le direzioni. Se la livella laser viene inclinata eccessivamente, il meccanismo interno non riesce ad autolivellarsi (oppure se non è esattamente orizzontale quando si trova in modalità manuale), i raggi laser lampeggiano, per indicare che è stato superato il range d'inclinazione.

I RAGGI LASER PROIETTATI DALLA LIVELLA LAMPEGGIANO PERCHÉ NON SONO ESATTAMENTE ORIZZONTALI O PERPENDICOLARI E LA LIVELLA NON DEVE ESSERE USATA PER STABILIRE O SEGNARE IL LIVELLO (ORIZZONTALITÀ) O IL PIOMBO (PERPENDICOLARITÀ). Provare a riposizionare la livella laser su una superficie più piana.

I raggi laser non smettono di spostarsi

La livella laser è uno strumento di precisione, perciò, se non viene posizionata su una superficie stabile (e ferma), continua a cercare di trovare il punto di orizzontalità. Se il raggio laser non smette di spostarsi, provare a spostare la livella su una superficie più stabile. Inoltre assicurarsi che la superficie di appoggio sia relativamente piana, affinché la livella sia stabile.

Assistenza e riparazioni

Nota: l'eventuale smontaggio della livella laser comporterà l'inefficacia di tutte le garanzie applicabili al prodotto.

Per assicurare la SICUREZZA e l'AFFIDABILITÀ della livella laser gli interventi di manutenzione, riparazione regolazione dovranno essere eseguiti presso i centri di assistenza autorizzati. Gli interventi di assistenza o manutenzione svolti da persone non qualificate possono dare luogo al rischio di lesioni personali. Per trovare il centro di assistenza STANLEY più vicino visitare il sito web http://www.STANLEY.com.

Garanzia di due anni

Stanley garantisce i propri strumenti di misurazione elettronici da difetti nei materiali e/o di fabbricazione per due anni dalla data di acquisto.

I prodotti difettosi saranno riparati o sostituiti, a discrezione di Stanley, se inviati insieme alla prova di acquisto a:

La presente garanzia non copre i difetti causati da danni accidentali, usura, impiego non in conformità con le istruzioni del produttore o riparazioni o alterazioni di questo prodotto non autorizzate da Stanley.

La riparazione o la sostituzione in garanzia non pregiudica la data di scadenza della Garanzia.

Nella misura consentita dalla legge, Stanley non è responsabile ai sensi della presente Garanzia per danni indiretti o consequenziali derivanti da difetti di questo prodotto.

La presente Garanzia non può essere modificata senza l'autorizzazione di Stanley.

La presente Garanzia non pregiudica i diritti legali degli acquirenti di questo prodotto.

La presente Garanzia è disciplinata e interpretata in conformità con le leggi del paese di vendita e Stanley e l'acquirente si impegnano ciascuno irrevocabilmente a sottoporsi alla giurisdizione esclusiva dei tribunali di tale paese in merito a qualsiasi pretesa o questione derivante da o in relazione alla presente Garanzia.

Calibrazione e cura non sono coperte dalla garanzia.

NOTA:

Il cliente è responsabile per l'uso corretto e la cura dello strumento. Inoltre, l'utilizzatore è completamente responsabile del controllo periodico dell'accuratezza dell'unità laser e, di conseguenza, della calibrazione dello strumento.

Specifiche tecniche

	STHT77502-1 STHT77592-1
Sorgente luminosa. Diodi laser
Lunghezza d'onda laser	630–680 nm visibile	510–530 nm visibile
Potenza laser	≤1,5 mW (PRODOTTO LASER DI CLASSE 2)
Range operativo 12 m (36') 16 m (53')
Precisione ±5 mm a 10 m (3/16" a 33)
Fonte di alimentazione 2 batterie AA da 1,5 V (3 V c.c.)
Temperatura di esercizio Da -10°C a 40°C (da 14°F a 104°F)
Temperatura di stoccaggio da -20°C a 60°C (da -5°F a 140°F)

|

Contenido
