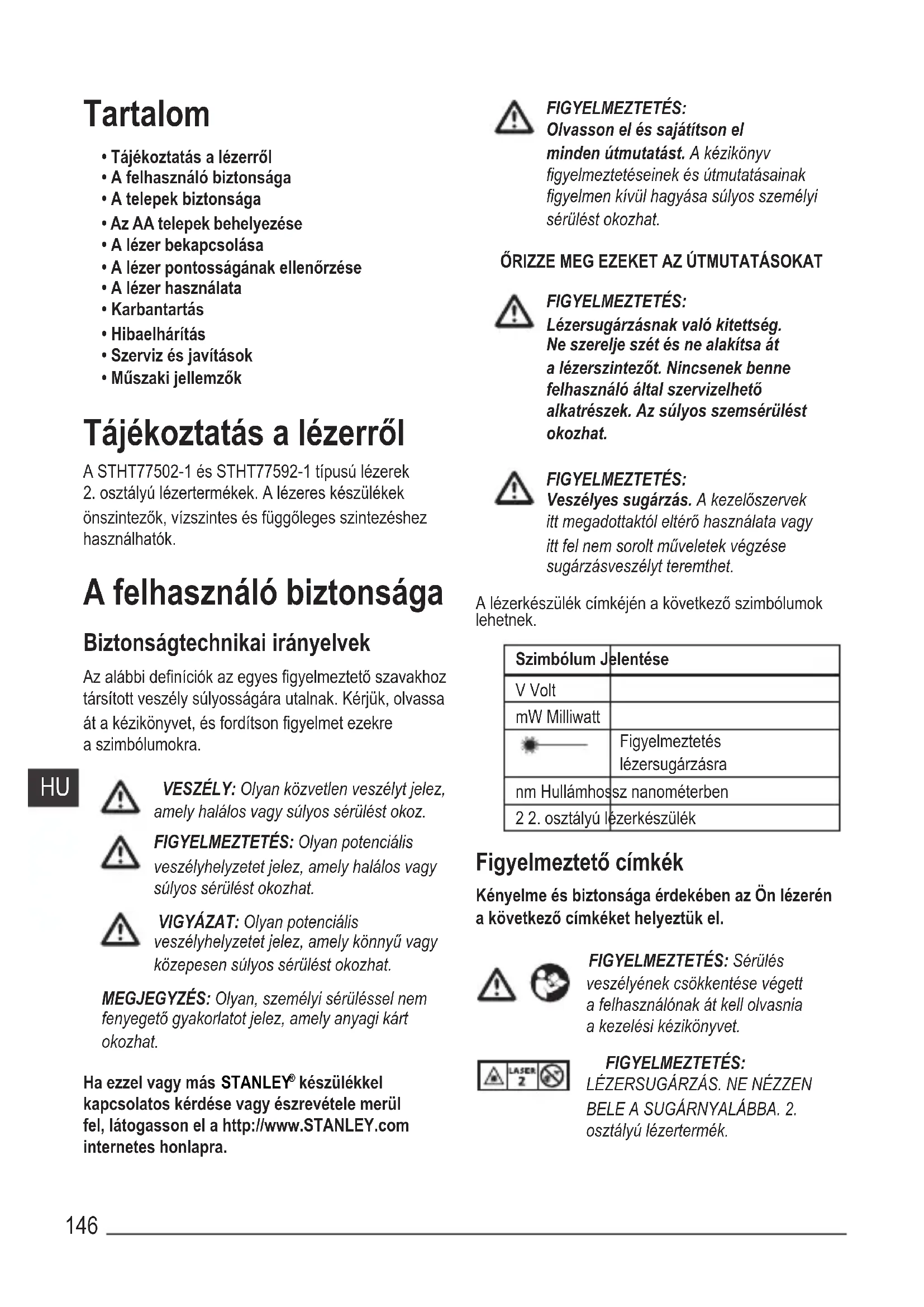

HASZNÁLATI ÚTMUTATÓ STHT775021 STANLEY

• Tájékoztatás a lézerről
• A felhasználó biztonsága
• A telepek biztonsága
- Az AA telepek behelyezése
• A lézer bekapcsolása
- A lézer pontosságának ellenőrzése
• A lézer használata
- Karbantartás
- Hibaelhárítás
- Szerviz és javítások
- Műszaki jellemzők

Tájékoztatás a lézerről

A STHT77502-1 és STHT77592-1 típusú lézerek 2. osztályú lézertermékek. A lézeres készülékek önszintezők, vízszintes és függőleges szintezéshez használhatók.

A felhasználó biztonsága

Biztonságtechnikai irányelvek

Az alábbi definíciók az egyes figyelmeztető szavakhoz társított veszély súlyosságára utalnak. Kérjük, olvassa át a kézikönyvet, és fordítson figyelmet ezekre a szimbólumokra.

HU

VESZÉLY: Olyan közvetlen veszélyt jelez, amely halálos vagy súlyos sérülést okoz.

FIGYELMEZTETÉS: Olyan potenciális veszélyhelyzetet jelez, amely halálos vagy súlyos sérülést okozhat.

VIGYÁZAT: Olyan potenciális veszélyhelyzetet jelez, amely könnyű vagy közepesen súlyos sérülést okozhat.

MEGJEGYZÉS: Olyan, személyi sérüléssel nem fenyegető gyakorlatot jelez, amely anyagi kárt okozhat.

Ha ezzel vagy más STANLEY® készülékkel kapcsolatos kérdése vagy észrevétele merül fel, látogasson el a http://www.STANLEY.com internetes honlapra.

FIGYELMEZTETÉS: Olvasson el és sajátítson el minden útmutatást. A kézikönyv figyelmeztetéseinek és útmutatásainak figyelmen kívül hagyása súlyos személyi sérülést okozhat.

ÖRIZZE MEG EZEKET AZ ÚTMUTATÁSOKAT

FIGYELMEZTETÉS: Lézersugárzásnak való kitettség. Ne szerelje szét és ne alakítsa át a lézerszintezőt. Nincsenek benne felhasználó által szervizelhető alkatrészek. Az súlyos szemsérülést okozhat.

FIGYELMEZTETÉS: Veszélyes sugárzás. A kezelőszervek itt megadottaktól eltérő használata vagy itt fel nem sorolt műveletek végzése sugárzásveszélyt teremthet.

A lézerkészülék címkéjén a következő szimbólumok lehetnek.

Szimbólum Jelentése
V Volt
mW Milliwatt
	Figyelmeztetés lézersugárzásra
nm Hullámhos	sz nanométerben
2 2. osztályú	lézerkészülék

Figyelmeztető címkék

Kényelme és biztonsága érdekében az Ön lézerén a következő címkéket helyeztük el.

FIGYELMEZTETÉS: Sérülés veszélyének csökkentése végett a felhasználónak át kell olvasnia a kezelési kézikönyvet.

FIGYELMEZTETÉS: LÉZERSUGÁRZÁS. NE NÉZZEN BELE A SUGÁRNYALÁBBA. 2. osztályú lézertermék.

SER. MADE IN CHINA STHT77502-1 TYPE 1 3V DC = ERC LASER 2 ≤1.5mW @630-680nm IEC 60825-1: 2014 www.stankylassers.com www.stankytools.com SER. MADE IN CHINA STHT77592-1 TYPE 1 3V DC = ERC LASER 2 ≤1.5mW @510-533nm IEC 60825-1: 2014 www.stankylassers.com www.stankytools.com

• Ne használja a lézert robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. A készülék használatakor szikra keletkezhet, amely begyújthatja a port vagy gázokat.
• A használaton kívüli lézerkészüléket gyermekektől és más, használatukban járatlan személyektől elzárt helyen tárolja. Képzetlen felhasználó kezében a készülék veszélyt jelent.
• A készülék szervizét képzett szakszemélyzetnek KELL végeznie. Képzetlen személy által végzett szerviz vagy karbantartás sérüléshez vezethet. Az Önhöz legközelebbi Stanley szerviz elérhetőségét a http://www.2helpU.com honlapon találja.
• Ne nézzen optikai készülékkel (pl. távcsővel vagy tranzitműszerrel) a lézersugárba. Az súlyos szemsérülést okozhat.
• Úgy helyezze el a lézert, senki ne nézhessen szándékosan vagy véletlenül a lézersugárba. Az súlyos szemsérülést okozhat.
• Ne helyezze a lézert tükröző felület közelébe, amely a sugarat valakinek a szemébe tükrözhetné. Az súlyos szemsérülést okozhat.
• Kapcsolja ki a lézert, amikor nem használja. Ha bekapcsolva hagyja, nagyobb annak a veszélye, hogy valaki belenéz a lézersugárba.
• Semmilyen átalakítást ne végezzen a lézeren. A lézeres készülék átalakítása sugárzásveszélyt teremthet.

• Ne működtesse a lézert gyerekek közelében, és ne engedje, hogy gyerekek működtessék. Az súlyos szemsérülést okozhat.

• Ne távolítsa el és ne tegye olvashatatlanná a figyelmeztető címkéket. Ha a címkéket eltávolítja, a lézer használói vagy mások tudtukon kívül is sugárzásveszélynek lehetnek kitéve.

• Egyenletes felületre helyezze a lézerkészüléket. Ha a lézerkészülék leesik, megrongálódhat, vagy súlyos személyi sérülést okozhat.

Személyes biztonság

• Soha ne veszítse el éberségét, figyeljen oda a munkájára, és a józan eszét használja, amikor lézerkészülékkel dolgozik. Ne használja a lézerkészüléket, ha fáradt, ha gyógyszer, alkohol hatása vagy gyógykezelés alatt áll. Lézerkészülék használata közben egy pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
• Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget. A munkakörülményektől függően védőfelszerelés (pl. porvédő maszk, csúszásmentes biztonsági cipő, sisak és hallásvédő) használata mellett kisebb a személyi sérülés kockázata.

A készülék használata és gondozása

- Ne használja a lézerkészüléket, ha a lézerfény a tápellátás / retesz kapcsolójával nem kapcsolható be vagy ki. Bármely készülék használata, amely nem irányítható megfelelően a tápellátás-kapcsolóval, nagyon veszélyes, ezért azonnal meg kell javíttatni a kapcsolót.

Kövesse a jelen kézikönyv Karbantartás című szakaszában meghatározott útmutatásokat. Nem jóváhagyott alkatrészek felhasználása vagy a Karbantartás című szakaszban meghatározott útmutatások figyelmen kivül hagyása áramütés vagy más sérülés veszélyével járhat.

Az akkumulátorok biztonsága

FIGYELMEZTETÉS: A telepek szétrobbanhatnak vagy szivároghatnak, sérülést, tüzet okozhatnak. Ennek veszélye így csökkenthető:

• Gondosan tartsa be a telep címkéjén és csomagolásán található útmutatásokat és figyelmeztetéseket.
• A telepeket mindig helyesen, a rajtuk és készüléken is feltüntetett polaritás jelzéseknek (+ és —) megfelelően helyezze be.
• Ne zárja rövidre az akkumulátor érintkezőit.
• Eldobható telepeket ne töltsön.
• Ne használjon régi és új telepeket együtt. Mindegyiket egyidejűleg cserélje ugyanolyan gyártmányú és típusú új telepre.
• A lemerült telepeket azonnal vegye ki, és a helyi hulladékkezelési rendelkezések szerint semmisítse meg.
• Ne dobjat tüzbe a telepeket.
  • Gyermekektöl tartsa távol.
• Amikor a készüléket nem használja, vegye ki belőle a telepeket.

HU

Az AA telepek behelyezése

Tegyen új AA méretű telepeket a STHT77502-1 vagy STHT77592-1 típusú lézerkészülékbe.

1. Állítsa fejtetőre a készüléket.
2. A készülék alján található teleptartó rekesznek a fedelét felemelve nyissa ki a rekeszt (B ábra, 1).

3. Tegyen be két darab AA méretű új, minőségi és márkás telepet, ügyelve arra, hogy a - és + érintkezőik a teleptartó rekeszben megjelölt helyekre kerüljenek (B. ábra, 2).

4. Nyomja a teleptartó rekesz fedelét, amíg az a helyére bepattanva be nem zárul (B. ábra, 3).

Amikor a lézerkészüléket nem használja, a telep kímélése céljából a tápellátás / retesz kapcsolóját tartsa a középső (OFF, vagyis kikapcsolva) állásban (A ábra, 2).

A lézer bekapcsolása

1. A készüléket egyenletes, lapos, vízszintes felületre helyezze el, úgy, hogy a lézernyaláb egyenesen előre, a szemközti fal irányába nézzen (0°-os helyzet).
2. Kapcsolja be (ON állásba) a lézerkészüléket; hogy a vízszintes és a függőleges lézernyaláb megjelenjen. Válasszon a következő lehetőségek közül:
3. Tolja a tápellátás / retesz kapcsolóját balra, hogy reteszelje az ingát, és megjelenítse a keresztvonalakat manuális módban Á ábra, 1).

4. Tolja a tápellátás / retesz kapcsolóját jobbra, hogy kioldja az ingát, és megjelenítse a keresztnyalábokat önszintező módban (A) ábra, 3).

5. Nyomja meg a gombot ( A ábra, 4) egyszer, hogy megjelenjen a vízszintes lézervonal, másodszor, hogy a függőleges lézervonal, majd harmadszor, hogy a vízszintes és a függőleges vonal is megjelenjen.

6. Ellenőrizze a lézersugarakat.

7. Ha a készüléket annyira (4°-nál meredekebben) megbillenti, hogy az nem képes önszintezésre, vagy ha a készülék manuális módban nem vízszintesen áll, akkor a lézernyalábok villognak.

8. Ha a lézernyalábok villognak, akkor a készülék nincs vízszintes (vagy függőleges) helyzetben, és ilyen esetben NEM SZABAD vízszintes vagy függőleges szintezésre használni. Próbálja vízszintes felületre áthelyezni a készüléket.

9. Ha az alábbi állítások BÁRMELYIKE IGAZ, akkor a LÉZERKÉSZÜLÉK HASZNÁLATA ELÖTT nézze át A lézer pontosságának ellenőrzése című szakaszban meghatározott útmutatásokat.

10. Most első alkalommal használja a lézerkészüléket (ha a készülék szélsőséges hömérsékleteknek volt kitéve).

11. A készülék pontosságát egy ideje nem ellenőrizték.
12. A készülék leeshetett.

A lézer pontosságának ellenőrzése

A lézerkészülékeket a gyárban hitelesítik és kalibrálják. Ajánlatos, hogy ellenőrizze a készülék pontosságát az első használat előtt (ha szélsőséges hőmérsékleteknek volt kitéve), majd később rendszeresen, hogy pontos munkát végezhessen. A kézikönyvünkben felsorolt pontossági ellenőrzések bármelyikének elvégzésekor kövesse az alábbi irányelveket:

• A működtetési távolsághoz a lehető legközelebbi legnagyobb területen/távolságon ellenőrizze a pontosságot. Minél nagyobb a terület/távolság, annál könnyebben mérhető meg a készülék pontossága.
• A készüléket egyenletes, lapos, stabil, mindkét irányban vízszintes felületre helyezze.
• Jelölje meg a nyaláb középpontját.

Lézernyaláb pontossága

A készülék vízszintes kalibrálásának ellenőrzéséhez két, egymástól 9 méterre lévő fal szükséges. Fontos, hogy a kalibrálás ellenőrzését akkora távolságon végezzük, amely nem rövidebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

1. Helyezze állványra a lézerkészüléket úgy, hogy egyenesen, fal felé nézzen (D 1 ábra,.

2. Tolja a tápellátás / retesz kapcsolóját jobbra (A ábra, 3), hogy a lézerkészülék önszintező módba kapcsoljon, és megjelenítse a vízszintes és függőleges nyalábot.

3. Jelölje meg a P1 pontot, ahol a vízszintes és függőleges nyaláb keresztezi egymást a falon.
4. Fordítsa el a lézert 180°-kal.
5. Jelölje meg a P2 pontot, ahol a vízszintes és függőleges nyaláb keresztezi egymást a falon. (D ábra, 2).
6. Fordítsa el a lézert 180°-kal, és vigye az első fal mellé (D ábra, 3).
7. A P1 pont mellett jelölje meg a P3 pontot, ahol a vízszintes és függőleges nyaláb keresztezi egymást a falon.
8. Fordítsa el a lézert 180°-kal (D ábra, 4).
9. A P2 pont mellett jelölje meg a P4 pontot, ahol a vízszintes és függőleges nyaláb keresztezi egymást a falon.
10. Mérje le a függőleges távolságot a P1 és P3 pont között.
11. Mérje le a függőleges távolságot a P2 és P4 és pont között.
12. Ha a mérés eredménye nagyobb, mint a P1 és P3, vagy a P2 és P4 pont közötti, az alábbi táblázatban a falak közötti szakaszhoz megadott megengedhető távolság, a készüléket megbízott szervizzel szervizeltetni kell.

A falak közötti távolság	Megengedhető távolság P1 és P3, vagy P2 és P4 pont közötti távolság
9 m 3 mm
12 m 4 mm
15 m 5 mm

Vízszintes lézernyaláb pontossága

A készülék vízszintes kalibrálásának ellenőrzéséhez egy legalább 9 m hosszú fal szükséges. Fontos, hogy a kalibrálás ellenőrzését akkora távolságon végezzük, amely nem rövidebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

1. Helyezze állványra a lézerkészüléket úgy, hogy a helyiség sarka felé nézzen (E ① ábra,).
2. Tolja a tápellátás / retesz kapcsolót jobbra (A. ábra, 3), hogy a készülék önszintező módba kapcsoljon, majd a vízszintes és a függőleges nyaláb megjelenjen.
3. A függőleges nyalábot irányítsa a helyiség sarkához.
4. Jelölje ki a P1 pontot, ahol vízszintes nyaláb a szomszédos fal középpontját keresztezi.
5. Fordítsa úgy a készüléket, hogy a függőleges nyaláb keresztezze a P1 pontot (ábra, E 2).
6. Jelölje ki a P2 pontot, ahol a vízszintes nyaláb a függőleges nyalábot keresztezi.
7. Fordítsa úgy a készüléket, hogy a függőleges nyaláb a második sarokhoz irányuljon (E ábra, 3).
8. Jelölje ki a P3 pontot, ahol a vízszintes nyaláb függőlegesen egy vonalban áll a P1 és P2 ponttal.
9. Mérje le a legfelső és a legalsó pontok közötti függőleges távolságot (a P1 és P2, és/vagy a P3 között).
10. Ha a mérés eredménye nagyobb, mint az alábbi táblázatban az adott falak közötti szakaszhoz megadott, a legfelső és legalsó pont közötti megengedhető távolság, a készüléket megbízott szervizzel szervizeltetni kell.

A falak közötti távolság	Megengedhető távolság a legfelső és legalsó pontok között
9 m 6 mm
12 m 8 mm
15 m 10 mm

Függőleges lézernyaláb pontossága

A lézer függőleges kalibrálását akkor lehet a legpontosabban ellenőrizni, amikor nagy magasság (9 m az ideális) áll rendelkezésre; egy személy a padlózaton elhelyezi a lézert, másik személy pedig a mennyezet közelében bejelöli a nyaláb helyzetét. Fontos, hogy a kalibrálás ellenőrzését akkora távolságon végezzük, amely nem rövidebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

1. A lézerkészüléket az ajtófélfától legalább 1,0 méterre tegye (F)ábra, ①).
2. Tolja a tápellátás / retesz kapcsolót jobbra (A. ábra, 3) ekkor a készülék önszintező módba kapcsol, és a vízszintes és a függőleges nyaláb megjelenik.
3. A függőleges nyalábot irányítsa az ajtófélfal felé.
4. A lézernyaláb alja mentén jelöljön ki három helyet (a, b és c), ahol a b középúton van a és c között.
5. Ahol a lézernyaláb felső része megjelenik az ajtófélfá tetejénél, jelölje e-vel.
6. Helyezze a lézerkészüléket az ajtófélfá szemközti oldalához (F 2 ábra).
7. Hozza egy vonalba a lézernyaláb alját az és c jelölésekkel.
8. Ahol a lézernyaláb felső része megjelenik az ajtófélda tetejénél, jelölje ⓕ-fel.
9. Mérje le a távolságot e és f között.
10. Ha a mérés eredménye nagyobb, mint a megengedhető távolság e és f között, amely az adott D mennyezetmagassághoz az alábbi táblázatban meg van adva, a készüléket megbízott szervizzel szervizeltetni kell.

Mennyezetmagassága D	Megengedhetőtávolságe és között f
2,0 m 1,5 mm
2,5 m 2,0 mm
3,0 m 2,5 mm

Oldalsó függőleges lézernyaláb pontossága

Az oldalsó lézer függőleges kalibrálása akkor ellenőrizhető a legpontosabban, ha legalább 1,5 m a távolság a padlóterület és a segítő személy között. Fontos, hogy a kalibrálás ellenőrzését akkora távolságon végezzük, amely nem rövidebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

1. A lézerkészüléket sima padlóra helyezze, amely legalább 1,5 m hosszú.
2. Tolja a tápellátás / retesz kapcsolót jobbra (A ábra, 3), ekkor a készülék önszintező módba kapcsol, majd a vízszintes és a függőleges nyaláb megjelenik.
3. Nyomja meg egyszer a gombot, hogy megjelenjen az oldalsó függöleges nyaláb.
4. Mérjen ki pontosan 0,91 métert a lézerkészülék középpontjától a függőleges nyaláb mentén, és jelölje ki a P1 pontot (ábra, G 1).
5. Mérjen ki pontosan 1,22 métert a lézerkészülék középpontjától az oldalsó függőleges nyaláb mentén, és jelölje ki a P2 pontot (ábra, G 2).
6. Mérje le a P1 és P2 pont közötti távolságot (ábra, G 3).
7. Ha a P1 és P2 pont közötti távolság nem 1,522 m ± 0,75 mm, kalibráltassa a lézerkészüléket az Önhöz legközelebbi STANLEY szervizben.

A lézer használata

Kezelési tanácsok

• Mindig jelölje meg a lézersugár közepét.
• Szélsőséges hömérséklet-változás hatására a belső alkatrészek elmozdulhatnak, ami befolyásolhatja a műszer pontosságát. Munka közben gyakran ellenőrizze a készülék pontosságát.

• Ha a készülék leesett, ellenőrizze a kalibrálását.

• Amíg a lézer helyesen van kalibrálva, addig önszintező. A gyárban minden lézeres készüléket úgy kalibrálnak, hogy ± 4°-nál nem meredekebb felületre helyezve megtalálja a szintet. Kézi állítás nem szükséges.

• Egyenletes, lapos, vízszintes felületen használja a készüléket.

A lézer kikapcsolása

Amikor nem használja, a Tápellátás / Szállítási reteszelő kapcsolót csúsztassa OFF (Kikapcsolva) állásba (A ábra, 2). Ha a kapcsolót nem mozgatja OFF (Kikapcsolva) állásba, akkor nem kapcsol ki a készülék.

A lézer használata a konzollal

A termékcsomagban található konzol (H) ábra) segítségével a készülék könnyen csatlakoztatható dúchoz, almennyezeti rácshoz vagy oszlophoz.

1. Stabilan rögzítse a készüléket a konzolhoz.

2. A készülék alján, oldalán vagy hátoldalán található 1/4-20-as menet segítségével (C. ábra) csavarja rá a készüléket a konzolkaron található 1/4-20-as menetre (H. ábra, 1).

3. A készüléknek a konzolkaron található 1/4-20-as menethez történő rögzítéséhez forgassa el a készülék gombját (H. ábra, 2) az óramutató járásának irányában.

4. A konzolra történő felhelyezést követően szükség szerint módosítsa a készülék magasságát és/ vagy pozícióját.

5. A konzolkar az állítógombnak (H. ábra, 3) az óramutató járásával ellentétes irányban történő elforgatásával lazítható meg.

6. Csúsztassa a konzolkart felfelé vagy lefelé a kívánt magasságra (H. ábra, 4). Ha a konzolt 90°-ról 180°-ra szeretné módosítani, akkor a konzolkart előbb csúsztassa a konzol tetejéhez, majd forgassa el jobbra (H. ábra, 5).

- A konzolkar rögzítéséhez forgassa az állítógombot (H ③ ábra) az óramutató járásának irányában.

1. A készüléket a konzolhoz rögzítő bilincs (H)-ábra, ⑥) segítségével csatlakoztathatja dúchoz, álmennyezeti rácshoz vagy oszlophoz.

2. Szükség szerint forgassa el a bilincset úgy, hogy az objektumhoz való rögzítéshez megfelelő szögben álljon. Az egyik kezével tartsa meg a konzolkart, a másik kezével pedig forgassa a bilincset (H. ábra, 7).

3. Helyezze a konzol bilincsét a dúc, álmennyezeti rács vagy oszlop köré.
4. Forgassa a bilincs gombját (H. ábra, 8) az óramutató járásának irányában addig, amikor a bilincs már feszesen illeszkedik az objektum köré és a konzol stabilan áll a helyén.

A lézer használata egyéb tartozékokkal

FIGYELMEZTETÉS:

A nem a STANLEY által javasolt tartozékoknak ezzel a termékkel együtt történő használhatóságát nem tesztelték, ezért az ilyen tartozékok használata veszélyes lehet.

HU

Kizárólag ehhez a típushoz ajánlott STANLEY® tartozékokat használjon. Ugyanaz a tartozék, amely megfelel az egyik lézerhez, másik lézerkészülékkel használva testi sérülést okozhat.

A készülék alján, oldalán és hátulján is található egy-egy 1/4-20-as belső menet (© ábra), hogy a készülék a jelenlegi és esetleges jövőbeli STANLEY® tartozékokkal kompatibilis legyen.

Az egyéb ajánlott tartozékok, amelyek ezzel a készülékkel használhatók, a helyi forgalmazónál vagy megbízott szervizben külön költség ellenében beszerezhetők. Ha bármely tartozék megtalálásához segítségre van szüksége, forduljon a legközelebbi STANLEY szervizhez, vagy látogasson el a következő URL-címen található webhelyünkre: http://www.STANLEY.com.

Karbantartás

• A használaton kívüli készülék külső részét nedves ronggyal tisztítsa, majd törölje át a készüléket puha száraz ronggyal, és a saját dobozában tárolja.
• Annak ellenére, hogy a készülék külső része oldószerekkel szemben ellenálló, SOHA NE tisztítsa oldószerrel.
• Ne tárolja a lézerkészüléket -20 °C-nál alacsonyabb vagy 60 °C-nál magasabb hőmérsékletű helyen.
• A munka pontosságának megőrzése érdekében gyakran ellenőrizze a készülék kalibrálását.
• A kalibrálás ellenőrzését és más karbantartási munkákat STANLEY márkaszerviznek kell végeznie.

Hibaelhárítás

A lézerkészülék nem kapcsol be

• Ellenőrizze az AA telepeket, hogy meggyőződhessen az alábbiakról:
• Mindegyik telep helyesen, a teleptartó rekesz belsejében megtalálható (+) és (-) jelölésnek megfelelően van behelyezve.
• A telepek pólusai tiszták, rozsdától és korróziótól mentesek.
• A telepek újak, kiváló minőségűek és márkajelzéssel ellátottak (ez a szivárgás kockázatának a csökkentése érdekében fontos).
• Győződjön meg arról, hogy az AA méretű telepek megfelelő állapotban vannak. Kétség esetén tegyen új telepeket a készülékbe.
• Tölthető akkumulátorok használatánál győződjön meg arról, hogy azok teljesen fel vannak töltve.
• Mindenképpen szárazon tartsa a lézerkészüléket.
• Ha a lézerkészülék 50 °C fölé melegszik, nem kapcsol be. Ha szélsőségesen magas hőmérsékleten tárolták, hagyja lehűlni. A lézer nem fog károsodni, ha működteti a tápellátás / retesz kapcsolóját, mielőtt a készülék megfelelő üzemi hőmérsékletre hűl.

A lézernyalábok villognak

A lézerkészülékek önszintező módban akkor találják meg a szintet, ha átlagosan 4°-nál egyik irányban sem meredekebb felületre helyezik őket. Ha a készülék annyira meg van billentve, hogy a belső szerkezet nem képes önszintezést végezni (vagy ha a készülék manuális módban nem vízszintesen áll), akkor a lézernyalábok villogni fognak, jelezve, hogy túllépték a billenthetőségi tartományt.

A LÉZERNYALÁBOK VILLOGÁSA AZT JELZI, HOGY A KÉSZÜLÉK NINCS VÍZSZINTESBEN VAGY FÜGGÖLEGESBEN, ÉS NEM HASZNÁLHATÓ VÍZSZINTES VAGY FÜGGÖLEGES SZINTEZÉSRE. Próbálja vízszintesebb felületre helyezni a készüléket.

A lézernyalábok mozgása nem szűnik meg

A lézerkészülék precíziós műszer. Ezért, ha nem stabil (és nem mozdulatlan) felületre helyezik, a készülék tovább próbálkozik a szint keresésével. Ha a nyaláb mozgása nem szűnik meg, próbálja a műszert stabilabb felületre helyezni. Bizonyosodjon meg arról is, hogy a felület viszonylag lapos és vízszintes, a készülék stabilan áll rajta.

Szerviz és javítások

Tartsa szem előtt: Ha szétszereli a lézert, elveszti a garanciát.

A termék BIZTONSÁGOSSÁGA és MEGBÍZHATÓSÁGA érdekében a javításokat, karbantartást és beállításokat márkaszerviznek kell végeznie. Képzetlen személy által végzett szerviz vagy karbantartás sérüléshez vezethet. Az Önhöz legközelebbi STANLEYszerviz elérhetőségét a http://www.STANLEY.com honlapon megtalálhatja.

Kétéves jótállás

A Stanley a vásárlás dátumától számított két év jótállást vállal elektronikus méröműszereinek esetleges anyaghibáíért és/vagy gyártási rendellenességeiért.

A hibás termékeket a Stanley saját belátása szerint megjavítja vagy kicseréli, feltéve, hogy a terméket a vásárlási bizonylattal együtt a következő címre eljuttatják:

Gowerton Road Brackmills, Northampton NN4 7BW Egyesült Királyság

Ez a jótállás nem terjed ki olyan meghibásodásokra, amelyek véletlen sérülésből, normál elhasználódásból és kopásból származnak, vagy ha a terméket nem a gyártó útmutatásai szerint használták, illetve ha a Stanley által nem engedélyezett javítást vagy átalakítást végeztek rajta.

Jelen jótállás hatálya alatt esetlegesen végzett javítás vagy csere nem befolyásolja a jótállás lejáratának időpontját.

A jogszabály által meghatározott mértékig, a Stanley nem felelős a termék meghibásodásaiból eredő közvetett vagy járulékos károkért.

Jelen garancia a Stanley engedélye nélkül nem módosítható.

Jelen garancia nem befolyásolja a termék vásárlóinak törvényben garantált jogait.

Jelen garanciára és annak értelmezésére annak az országnak a joghatósága az irányadó, amelyikben a terméket eladták, továbbá mind a Stanley, mind a vásárló visszavonhatatlanul megegyeznek abban, hogy a jelen garancia hatálya alatt vagy azzal kapcsolatban felmerülő bármilyen igényt annak az országnak a joghatóságához fognak benyújtani.

A műszer kalibrálására és gondozására nem terjed ki a garancia.

TARTSA SZEM ELÖTT:

A készülék helyes használatáért és gondozásáért a vásárló a felelős. A vásárló ezenkívül teljes mértékben felelős a lézerkészülék pontosságának rendszeres ellenőrzéséért és az által a műszer kalibrálásáért.

Műszaki adatok

	STHT77502-1 STHT77592-1
Fényforrás Lézerdiódák
Lézernyaláb hullámhossza	630 – 680 nm, látható 510 – 530 nm, látható
Lézerteljesítmény ≤1,5 mW	2. OSZTÁLYÚ LÉZERTERMÉK
Hatótávolság 12 m 16 m
Pontosság ±5 mm, 10 m-es távolságon
Áramforrás 2 darab AA méretű (1,5 V-os) telep (összesen: 3 V egyenáram (DC))
Üzemi hőmérséklet -10 °C – 40 °C
Tárolási hőmérséklet -20°C – 60°C

Obsah
