HASZNÁLATI ÚTMUTATÓ FMHT177357 STANLEY

A felhasznalóBiztonsága érdekében

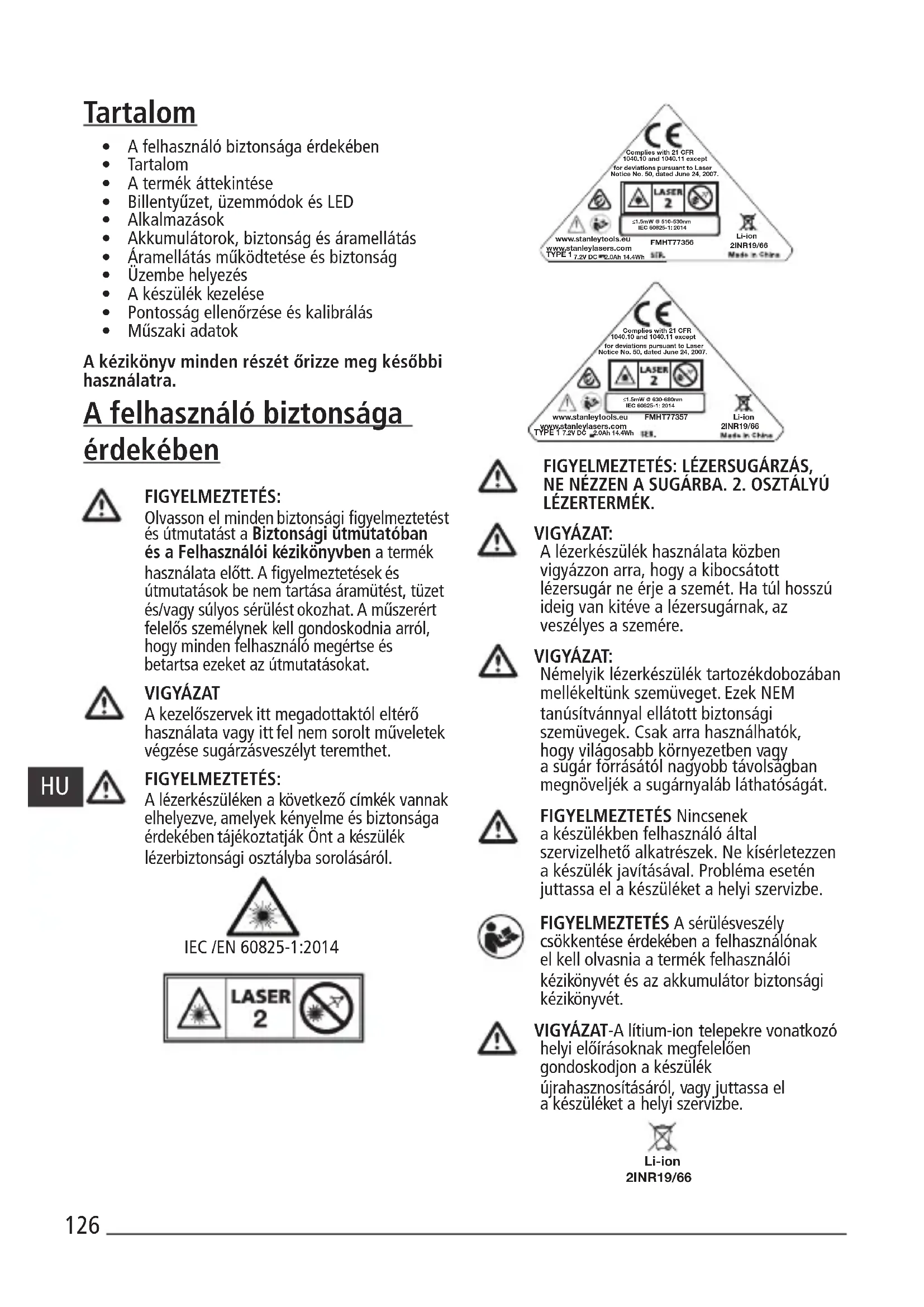

Tartalom
A termek attekintese
Billentyuzet, uzemmodok es LED
Alkalmazások
- Akkumulátorok, biztonság és aramellatas
- Aramellatas muködtetese ésbiztonság
Uzembe helyezes
A keszülk kezelése
- Pontossag Ellenorzese es kalibralias
Muszaki adatok

A kézikönyv minded résztét orizze meg késöbbi használatra.

A felhasználezBiztonsága érdekében

FIGYELMEZTETÉS:

Olvasson el mindedBiztonsagi figyelmeztetest es utmutatastabiztonsagi utmutatoban es a Felhasznaloi kezikonyvben a termek hasznalata elott. A figyelmeztetesek es utmutatasok be nem tartasa aramutest, tuzet es/vagy sulyos serulest okozhat.A muszerert felelos szemelynek kell gondoskodia arrol, hogy minden felhasznalo megertse es betartsa ezeket az utmutatasokat.

VIGYAZAT

A kezeloszervek itt megadottaktol eltro hasznalata vagy itt fel nem sorolt muveletek vegzese sugarzasveszelyt teremthet.

FIGYELMEZTETÉS:

A lézerkészüleken a kovetkező címkék vannak elhelyezve, amelyek kényelme és biztonságá érdekében tajekoztatják Önt a keszülék lézerbiztonsági osztályba sorolásáról.

IEC /EN 60825-1:2014

FIGYELMEZTETES:LEZERSUGARZAS, NE NEZZEN A SUGARBA.2.OSZTALYU LEZERTERMEK.

VIGYAZAT:

A lezerkeszülek hasznalata kozben vigyazzon arra, hogy a kibocsatott lezersugar ne erje a szemét. Ha tul hosszú ideig van kiteve a lezersugarnak, az veszelyes a szemère.

VIGYAZAT:

Némelyik lézerkészülk tartozékdobozában
mellekeltunk szemüveget. Ezek NEM
tanúsványal ellatott biztonsági
szemüvegek. Csak arra hasznalhatok,
hogy vilagosabb kornyezetben vagy
a sugár forrasátol nagyobb távolságban
megnöveljek a sugarnyalab lathatoságat.

FIGYELMEZTETES Nincsenek a keszülkben felhasznalo altal szervizelheto alkatreszek. Ne kiserletezzen a kszülk javitasaval. Problema eseten juttassa el a kszülket a helyi szervizbe.

FIGYELMEZTETÉS A sérulisveszély
csökkentese érdekében a felhasznalónak
el kell olvasnia a termék felhasznalói
kézikönyvet es az akkumulator biztonsági
kézikönyvet.

VIGYAZAT-A litium-ion telepekre vonatkozo helyi eloirasoknak megfeleloen gondoskodjon a keszulek ujrahasznositasarol, vagy juttassa el a keszulaket a helyi szervizbe.

Li-ion

2INR19/66

A termé áttekintése

A ábra - Lézerkészülék

1. Lézerablak/Nyilás
2. Billentyuzet kapcsolója
3. Aramellatas/ingazar kapcsolója
4. Egyenáramú tapellátás aljzata

Bábra -Áramellatas/Szallitasi rogzítés

1. Cimke
2. 1/4-20 és 5/8-11 menetes fogalat

Cábra-BillentyúzetésLézerüzemmódk

1. Akkumulator/Áramellatas
2. Sugáraktivalo gomb
3. Impulzus üzemmod aktivaló gombja
4. Impulzus üzemmod/Szintezesi tartományon kivuli allapotot jelzo LED

Dábra - A sugár opciói
E ábra - Vízsintes sugár keresztirányú helyzetbeallitásanak pontossága
Fábra - Vízsziñtes sugár hosszanti helyzetbeallitásanak pontossága
Gábra - Függöleges sugár pontosságá
Hábra - Fuggóleges sugár 90^ pontossága

Billentyúzet, üzemmodok

és LED

Áramellátás/ingazár kapcsolója (B ábra)

Áramellatas BE/Ingazár ki/Önszintezes be

Áramellatas KI/Ingazár be

• A lézerkészülék bekapcsoláshoz állitsa a kapcsolónt nyitott állasba
• A lézerkészülék kikapcsoláshoz allytsa a kapcsolot zart allasba

Uzemmodok

A lézersugár üzemmodjai

A sugár konfiguralásához lásd a C és D abrát.

Önszintezes (B ábra)

• A lézerkészüléken az ingazárat nyitott / BE allásba kell allitani, hogy az önszintezés muködjon, amikor a készülék 4^ -nal alacsonyabb helyzetbe van allitva.

Szintezési tartományon kivül (B ábra)

Ha a lézerkészüléket 4^ -nál magasabb helyzetbe allitjak, nem tud önszintezest végezni, és a lézersugar villog.

Billentyüzet-impulzus gomb

Impulzus mod be-és kikapcsologombja (Lasd a abrát)

Az impulzus mod aktivalasahoz nyomja meg a

gombat. (Lásda abrát)

Impulzus mod LED/Szintezési tartományon kivüli állapot jerló muködes (Lásda 0 abrát)

LED KI

1. Impulzus mod KIKAPCSOLVA/ A keszülék szintben van

A LED FOLYAMATOS ZÖLD FENYE

1. IMPULZUS MOD BEKAPCSOLVA, és a lézerkészülék önszteşsi tartományon belül van. (<4 °)

A LED PIROSAN VILLOG

1. A lézerkészülék SZINTEZÉSI TARTOMÁNYON KÍVÜL van, a sugár villog. (Az IMPULZUS MOD a kezdeti allapotbeállitástól fuggöen lehet BEKAPCSOLVA vagy KIKAPCSOLVA.)

Billentyüzet-akkumulátor gomb

Akkumulator szintjelzójének gombja (Lásda brat)

Akkumulator üzemidejét jalzo LED (Lásda 7. abrát)

A LED FOLYAMATOS ZÖLD FENYE

1. Akkumulátor üzemideje >25%

A LED PIROSAN VILLOG

1. Akkumulator üzemideje < 25%

LED KI

1. Tölteni kell az akkumulátort. A lézersugár lezár.

Alkalmazások

Fuggoleges átvitel

• Fuggoleges lézersugár hasznalatalval hozzon litre egy fuggoleges referenciasikot.
• Annak érdekében, hogy a kivistárgy(ak) fuggoleges(ek) legyen(ek), ügy helyezze el öket, hogy a fuggoleges referencingiasikkal egy vonalban legyenek.

Vizsintes átvitel

Vizszintes lezersugar hasznalatal val hozzon letre egy vizszintes referenciasikot.
- Annak érdekében, hogy a kívant tárgy(ak) vizszintes(ek) legyen(ek), úgy helyezze el öket, hogy a vizszintes referencingiasikkal egy vonalban legyenek.

Derékszög

• Fuggoleges es vizszintes lézersugarak használatával hozzon létre egy pontot, ahol a két sugár egymást keresztezi.
• Annak érdekében, hogy a kivist tárgy(ak) dérekSZogü(ek) legyen(ek), uyg helyezze el öket, hogy mind a fuggoleges, mind a vizszintes lézersugárral egy vonalban legyenek.

Akkumulátorok, biztonság és aramellatas

YELMEZTETÉS:

Olvasson el mindedBiztonsagi figyelmeztetest es utmutatast a mellekelt Biztonsagi utmutatoban es a Felhasznaloi kézikonyvben a termek hasznalata elott. A figyelmeztetesek es utmutatasok be nem tartasa aramutest,tuzet es/vagy sulyos serulest okozhat.A muszerf felelos szemelynek kell gondskodnia arrol, hogy minden felhasznalo megertse es betartsa ezeket az utmutatasokat.

• Eloize meg a keszülék vêletlen beindulásat. Ügyeljen arra, hogy a kapcsoló kikapcsolt állásban legyen, amikor a kezebe veszi vagy hordozza a keszüléket. Ha a keszüléket úgy hordozza, hogy az ujja a kapcsolón van, ill. bekapcsolt keszüléket helyez áram alá, azzal balesetet okozhat.
• A lézerkészülékCsak a mellekelt toltonek az egyenáramu tapellatas aljatára valo csatlakoztatasával tolthtó, lásd az A 4 abrát(Tapellatas: Huntkey, HKA03612030-8C típus) Az a toltó, amelyik alkalmas az

egyik tipusu akkumulator toltesere, a masik akkumulatortipusnal tuzet okozhat.

• A lézerkészülékben beépitét és tölthető litium-ion akumulátor van, amely a felhasználó által nem cserélhető és nem szervizelhető. Ne probáljon másfajta akumuláort használni, mert az serülést vagy tüzet okozhat.
• Amikor nem használja a keszüléket, tartsa távol, minded fémes târgytól, pédául túzókapocstól, érmétól, a kulcsoktól, szögtól, csavartól és), ], + + + + + + + + + + + + + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . - . -
• Kedvezőtlen korülmenyek között a beepitett akkumulatorokból szivároghat a folyadék, kerülje el a vele valo érintkezest. Ha věletlenül érintkezésbe kerulta bórével, öblütse le vizzzel. Ha a szemébe folyadék kerulta, ezenkivül forduljön orvoshoz is. Az akkumulatorból kiömló folyadék irritaciôt vagy égési sérülest okozhat.
• Ne használaj a keszüléket, ha sértl vagy át van alakíva. Litium-ion akkumulátorral láplält sértl vagy átalakitott keszülék viselkedese kiszámithatatlan lehet, tuzet, robbanást vagy súlyos sértl'est okozhat.
• Az akkumulátort és a keszüléket tütztől és szélöséges hörmséklettő olvja. 130^ -nál magasabb hörmséklet robbanást okozhat. A javasolt hörmsékleti ertekek megtalalhatok a műszaki adatok tablázataban.

• A lézertermek felhasznaló altal nem szervizelheto, hiba vagy serulés eseten el kell juttatnia forgalmazojához vagy egy Stanley garancialis szervizbe. A keszülék karbantartását képzett szakemberrel végeztesse, ésCsak azeredetivel megegyező cserealkatrészeket hasznaljon fel. EzzelBiztosithatja a kszülék folyamatosbiztonságos muködését.

• Kérjuk, olvasson el minded idevonatkozó utmutatást és figyelmeztétest a mellekelt Akkumulátor biztonság és a Lézerbiztonság/ garancia kézikönyvekben. Amikor a termek élettartama lejár, denen helyi előirás betartásával ártalmatlanítsa.

Áramellatas muködtetese ésbiztonság

Tapellatassal kapcsolatos fontosBiztonsagi utmutatasok.

MENTSE EL EZEKET AZ UTMUTATASOKAT:

Az On keszüléke

100-240 V AC @50/60 Hz tapellatassal mukodik.

A toltó hasznalata elott olvassa el azarra vonatkozo osszesBiztonsagi es figyelmeztetó jelolest.

FIGYELMEZTETES: Aramutés veszelye. Ne engedje, hogy folyadék kerüljön a tölto besejébe. Ez aramutest okozhat.

VIGYAZAT: Egési séruples veszelye.

• MEGJEGYZÉS: Bizonyos körülmenyek kozott az áram alatt lévo tölto érintkezöit idegen tárgyak róvidre zárhatják. A tölto uregeitól az áramot jol vezetó idegen anyagokat távol kell tartani; ide tartoznak a teljesség igénye nélkül a kovetkezök: csiszolás után visszamaradó por, fémforgács, acélgyapot, aluminium fólia és más felgyülemlett fémrészecsék.
• Amikor nem használja a toltôt, mindig húzza ki a dugaszát a konnektorból. Tiszítás elött húzza ki a toltót a konnektorból. Csak puha és száraz ronggyal tiszítitsa.
• NE的概率a termeket mas toltovel tolteni, mint amelyiket hozza mellekeltuk. A toltot es a beepitett akumulatort kimondottan egymashoz terveztuk.
• A lézerkészülékehez mellekelt tolt' kizárolag Fatmax lézerkészülék toltésere hasznalhato. Minden mas celu felhasznalasa:tzet vagy akar haláos aramutest okozhat. Csak a HUNTKEY HKA03612030-8C tipust használja.
  Gyermekek altal hozza nem ferheto helyen taroIa.

• Esotol es HOTOL ovja a toltot.

• A toltot ne a kabelenel, hanem a dugaszanal fogva huzza ki a konnektorbol. Igy kisebb lesz a kabel es a dugasz serulsesenek veszelye.

• Ne helyezzen a tolto tetejere olyan targyat, amely a belso hotermelest tulzottan megnövelheti. Hot kibocsato targyaktol tavolra helyezze a toltot.
• Soha ne használja a toltót sérult vezetakkel vagy dugasszal.
• Soha ne használja a toltót, ha azt erós utés érte, leesett vagy más modon megserült. Ilyen esetben juttassa el egyik megbízott markaszervizbe.
• Ne szedje szét a toltó; juttassa azt el egy megbízott markaszervizbe, ha karbantartást vagy javítást igényel.
• A toltot 100-240 V AC @50/60 Hz tapellatasra terveztuk.
• Ne is probálja más feszültsegen használni.
• További utmutatásokat az akkumulátorBiztonságí kezikönybentalál.

Toltési folyamat

1. Dugaszolja a toltot egy alkalmas aljatra, mielott a lezerkeszulekhez kapcsolna.
2. Dugaszolja a toltokabela lezerkeszulek hatoldalan lev'o toltobemenetre.

TARTSA SZEM ELOTT: Ha az akkumulátort tül hosszú ideig tartjak használaton kivül, lassanként elvesztı a toltését. Elofordulhat, hogy a termeket hasznalat elott fel kell tolleni.

Fontos tudnivalok a tolteshez

Lehetséges, hogy a toltot toltés kozben tapintással melegnek érzekeljuk. Ez természetes jelenség, nem jalent hibat. Az akkumulator hasznalat utani lehulését elosegítendö, ne helyezze a toltot meleg környezetbe, peldául fémépúletbe vagy szigetelés nélkūl utanfúoba.

Ha a belso akkumulator nem megfeleloen toltodik:

a. lampaval vagy mas eszkozzel ellenorizze az aljzatot;
b. ellenorizze, hogy az aljzat kapcsolodik-e egy villanykapcsolhoz, amely lekapcsolt allapotban megszakitja az aramellatast;
c. vigye a toltot es a lezerkeszuleket oyan helyre,, ahol a kornyezo levego homerseklete kb. 18^ es 24^ kozott van;
d. ha a toltesi problema tovabbra is fennall, juttassa el a szerszamot es a toltot a helyi szervizbe.

• Ne hütse a toltôt, ne meritse vizbe vagy mas folyadékba.

FIGYELMEZTETES: Aramutés veszelye. Ne engedje, hogy folyadek kerüljön a toltö belsejébe. Ez aramutest okozhat.

VIGYAZAT: Soha semmilyen okból ne probálja szétbontani a toltôt. Nincsenek benne felhasznález által szervizelheto alkatrészek.

Uzembe helyezés

Lezerkészülék

• Helyezze a lézerkészüléket laps es stabil felüentre.
  Abekapsoláshoz aktivalja az onszintezó funkciot, allitsa az ingat / szallitasi rögzitést nyitott allasba. (B 3 ábra)
• A lézerkészüléket ekkor fejtető allitott helyzetben kell oylan felületre helyezni, amely a megadott kompenzációs tartományon belül van.
• A sugáraktivalo gomb (C 8 ábra) tōbbszörì lenyomásával és az opciókat átgörgetve valassza ki a kivist sugárkonfiguráiôt, ahogyan a D ábra mutatja.

Tartozék felszerelése

• A tartozékot oyan helyre tegye, ahol nem zavarható konnyen, és a mérendő terület közepen legyen.
• Allitsa be a tartozekot, ahogyan szükséges. Ugy helyezze el, hogy a tartozek alja köl vizszintes (a lézerkészülék kompenzációs tartományan belül) legyen.
• Az adott tartozék-lezerkészülék kombinaciónhoz illö rögzítési módon csatlakoztassa a lézerkészüléket a tartozékhoz.

VIGYAZAT:

• Ne hagyja a lézerkészüléket felügyelet nélkül a tartozékon, amig teljesen meg nem húzta a rögzítócsavart. Ennek emulasztása eseten leeshet és megserülhct a lézerkészülék.

TARTSA SZEM ELOTT:

• A legjobban bevált gyakorlat, hogy egyik kezünkel megtámasztjuk a lézerkészüléket, mielótt rátesszuk a tartozékra, vagy arról levesszük.
  Ha egy celtargyra helyezi,Csak rszben huzza meg a kotoelemet, allitsa be lezerkeszuleket, majd huzza meg teljesen a csavart.

A készülék kezelése

TARTSA SZEM ELOTT:

• A lézerkészülék használata el'tt mindig Ellenőrizze a műszer pontosságát.
• A lézerkészülék jelzi, amikor kivil van a kompenzációs tartományon. Referencia LED leirasa Helyezze el üjra a lézerkészüléket, hogy kozelebb legyen a szinthez.
• Amikor nem hasznalja a keszuleket, az ingazarat zart allasba helyezve kapcsolja ki.

Bekapcsolás

• A lézerkészülék bekapcsolásához allítsa az ingát / a szállitáshoz használt zárat nyitott állásba (B 3 ábra).
• A lézerkészülék kikapcsoláshoz állítsa az ingat / a szallitasi rogzítest zart állasba.
• A sugáraktivaló gomb (C 8 ábra) tōbbszörí lenyomásával és az opciokat átgörgetve valassza ki a kivist sugárkonfiguráiót, ahogyan a D ábra mutatja.

Uzemmodok

KIKAPCSOLVA / Zárva (Lásda abrát)

A lezerkeszulek KI van kapcsolva, es az inga zarva van.

BEKAPCSOLVA / Onszintezes (Lásda abrakat)

A lézerkészüléken az ingazár nyitott / onszintező allásba kerül, amikor a készülék BE van kapcsolva.
- A lézerkészülékeket onszintezesre terveztük. Ha a lézerkészüléket 4^ -nál magasabb helyzetbe allitják, nem tud onszintezest végezní, és a lézersugár villog. A lézernyalábok villoggása azt jalzi, hogy A KÉSZülÉK NINCS VÍZSZINTESBEN (VAGY FÜGGÖLEGESBEN), ES NEM HASNZALHATÓ VÍZSZINTES (VAGY FÜGGÖLEGES) SZINTEZÉSRE. Próbalja víszintesebb felületre helyezni a készüléket.

Pontosság Ellenörzese és kalibrálás

• A lézerkészülékeket a gyában hitelesitik, és a megadott pontosságra kalibrálják.
• Ajánlatos az elso hasznalat elótt, majd a késöbbiekben rendszeresen Ellenörizni a kalibrálast.
• A lézerkészüléket rendszeresen Ellenörizni kell, hogyBiztositsuk pontossagat, kulönosen preciz elrendezeseknél.
• A pontossag Ellenorzesehez a hatotavolsaghoz legkozelebbi, leheto legnagyobb teruletet / tavolsagot hasznalja fel. Minel nagyobb a terulet / tavolsag, annal konnyebb a lezerkeszulek pontossagat meqmerni.
• A zárnak nyitott allapotban kell lennie, hogy a lézerkészülék a pontosság Ellenörzese elöttt önszintezest végezhessen.
• Egyenletes, lapos, stabil, mindkét irányban víszintes felülete helyezze a lézerkészüléket.

PONTOSSAG ELLENORZÉSE - VIZSZINTES SUGÁR, KERESZTIRANYU HELYZETBEALLITAS (E ABRA)

A keszülk keresztiranyú helyzetbeallitásanak Ellenőrzéshez két, egymástol 9 m távolsagra levő fal szükséges. Fontos, hogy a kalibrálas Ellenőrzéséhez rendelkezsésre alló távolság ne legyen kisebb, mint azoknál az alkalmazásoknál hasznalt távolság, amelyekre a keszüléket használni fogják.

1. Tegye a keszüléket a 9 m hosszúságú fal végéhez (E ábra, 1).
2. Kapcsolja be a lézert.
3. Vizszintes lezernyalab megjelenitesehez.
4. Forditsa a keszüléket a fal masik vége felé és a szomszédos fallal párhuzamosan.
5. Legalabb 9 m-re jelolje be a lezernyalabon a a es b pontot.
6. Forditsa el alezert 180^ -kal.
7. A lézer magassagatúgyalltsa be,hogy a nyalab kózeppontja a ponthoz igazodjon (E ábra, 2).
8. Kozvetlenul a b pont felett vagy alatt jelolje be az c pontot a lézernyalab mentén (E abra, 3).
9. Merje le a fuggoleges tavolsagot b es kozott.
   Ha a mérés eredménye nagyobb, mint a megengedhetó távolság b és c kozott, amely az alábbi tablázatban a falak kozött

távolsághoz meg van adva, a készüléket megbízott szervizzel szervizeltetni kell.

A falak böztti távolság	Megengedhető távolság bés bözött
9 m 6 mm
12 m 8 mm
15 m 10 mm

PONTOSSAG ELLENORZÉSE - VIZSZINTES SUGÁR, HOSSZIRANYU HELYZETBEALLITÁS (Fábra)

A keszülék hosszanti kalibrálásanak Ellenörzséshez egyetlen egy, legalább 9 m hosszúságú fal szükséges. Fontos, hogy a kalibrálás Ellenörzséséhz rendelkezésre áló távolság ne legyen kisebb, mint azoknál az alkalmazásoknól használt távolság, amelyekre a keszüléket használni fogják.

1. Tegye a keszüléket a 9 m hosszúságú fal végéhez (Fábra, 1).
2. Kapcsolja be a lezert.
3. Vizszintes lézernyaláb megjelenítéséhez.
4. Forditsa a keszuleket a fal masik vexe fele es a szomszedos fallal parhuzamosan.
5. Legalabb 9 m-re jelolje be a lezernyalabona a es b pontot.
6. Vigye át a lézert a fal masik végéhez (Fábra, 2).
7. Forditsa a keszuleket ugyanannak a falnak az elso vexe felé és a szomszédos fallal párhuzamosan.
8. A lézer magassagatúgyallitsa be,hogy a nyalab kózeppontja a b ponthoz igazodjon.
9. Közvetlenül a a pont felett vagy alatt jelölje be az c pontot a lézernyaláb mentén (Fábra, 3).
10. Méris le a távolsagot a és c kozött.
    Ha a mérés eredménye nagyobb, mint a megengedhetó távolság aés kozott, amely az alábbi tablázatban a falak kozotti távolsaghoz meg van adva, a készüléket megbízott szervizzel szervizeltetni kell.

A falak böztti távolság	Megengedhető távolság a és bözött
9 m 6 mm
12 m 8 mm
15 m 10 mm

PONTOSSAG ELLENORZÉSE - FUGGÖLEGES SUGARAK (GÁBRA)

A lézer fuggoleges kalibrálását akkor lehet
a legpontosabban ellenörizni, amikor nagy magasság (9
m az ideális) all rendelkezesre; egy ember a padlozaton
elhelyezi a lézert, a masik pedig a mennyezet
kozeleben jeröli a nyalab helyzetét. Fontos, hogy
a kalibrálas ellenörzéséhez rendelkezesre alló távolság
ne legyen kisebb, mint azoknál az alkalmazásoknál
hasznalt távolság, amelyekre a keszüléket hasznalni
fogják.

1. Helyezze a lézert a padlozatra, és kapcsolja be mindkét fuggoleges nyalábot (G ábra, 1).
2. Jelölje meg azt a helyet a es b, ahol a sugarnyalabok keresztezodnek a padlon, megjelolve a poziciot a es b is a padlon, valamint megjelolve azt is, ahol a sugarnyalabok a mennyezeten keresztezodnek c es d. Mindig a nyalab vastagsaganak kozepet jelölje meg (G abra, 2).
3. Forsassa el a lézert 180 fokkal, majd helyeze át ugy, hogy a nyalabok keresztézódése pontosan a padlozat eredeti jelölesein a és b legyen (G ábra, 3).
4. Jelölje meg a nyalabok keresztezödésénék helyét a mennyezeten e és f.
5. Mérje meg a mennyezeten lévo két jelolés c, g és d, h kozötti távolságot. Ha az nagyobb, mint a lentebb megadott értékek, a lézert szakszervizzel szervizeltetni kell.

Távolság Falak böztott	Megengedhető távolság Jelölésk böztott
2,5 m 1,5 mm
3,0 m 2,0 mm
4,0 m 2,5 mm
6,0 m 4,0 mm

Távolság Falakocations	Megengedhető távolság Jelölésekocation
2,5 m 1,5 mm
9,0 m 6,0 mm

90^ - OS PONTOSSAG ELLENORZÉSE - FUGGÖLEGES SUGARAK KÖZÖTT (H ábra)

A 90^ pontosságanak ellenörzéséhez egy legalább 10m × 5m nagyságu nyilt padlozatu terület szükséges. A H abrán nézze meg a lézerkészülék elhelyezkedését az egyes lépéseknél és a lépésenként késztített jelölesek elhelyezkedését. Mindig a nyalab vastagságanak közepét jelölje meg.

1. Egyenletes, laps, stabil, mindkét irányban vizszintes felületre helyezze a lézerkészüléket (Hábra, 1).
2. Kapcsolja be a lézert.
3. Kapcsolja be a fuggoleges fenysugaraknak.
4. Az elulso lezernyalab mentionen jeloljon be harom helyet: a, b es c, ahol a lezernyalab felezopontjanal van.
5. Helyezze el a lézertúgy, hogy a lefelé irányuló pont a felett legyen, es az elüso lézernyaláb a c ponthoz igazodjon ( H ábra, 2).
6. Jelöljön be egy e helyet az oldalsó lézernyaláb mentén a készüléktól legalább 3 m-re.
7. Forditsa el a lézert az oramutato jarásanak irányában 90^ -kal.
8. Helyezze el a lezert uyg, hogy a lefelé irányuló pont a felett legyen, és az elülso lézernyalába ponthoz igazodjon (Hábra, 3).
9. Az oldalso lézernyaláb mentén jaljön be egy f pontot a a mellett.
10. Mérje le a távolságot a és kózott.
    Ha a mérés eredménye nagyobb, mint a megengedhetó távolság a és f kozött, amely az alábbi tablázatban a es a kozötti távolsághoz meg van adva, a készüléket megbizott szervizzel szervizeltetni kell.

Távolság b és a között	Megengedhető tívolság a és f között
3 m 3,2 mm
4 m 3,5 mm
5 m 4,5 mm
6 m 5,5 mm
7 m 6 mm

Muszaki adatok

Lezerkeszulék

	FMHT77357(VÖRÖS) FMHT77356(ZÖLD)
Szintezési pontosság: ≤3 mm / 10 m
Víiszintes / függőleges pontosság	≤3 mm / 10 m
Kompenzációs tartomány: ±4°
Munkatávolság (vonal): VÖRÖS: 20 m	(detektorral 50 m)	ZÖLD: 35 m (detektorral 50 m)
Lézer osztály: 2. osztály (IEC/EN60825-1: 2014
Lézersugár hullámhossza 630-680 nm	(VÖRÖS) 510 nm ~ 530 nm (ZÖLD)
Üzemidő (minden lézer bekapcsolva):	≥24 ora (Li ion) ≥8 ora	(Li ion)
Áramforrás: Beépített lítium-ion akkuesomag, 7,2 V DC, 2,0 Ah, 14,4 Wh
Védelmi osztály: IP54
Hömérseklet-tartomány (üzemi): 10°C – +40°C
Hömérseklet-tartomány (tárolás): -20°C – +40°C
Hömérseklet-tartomány (töltesi): 5°C – +40°C

Obsah

Batérié, bezpečnost a napájanie

VAROVANIE:
