KULLANIM KILAVUZU FMHT177357 STANLEY

Kullanim Güvenligi

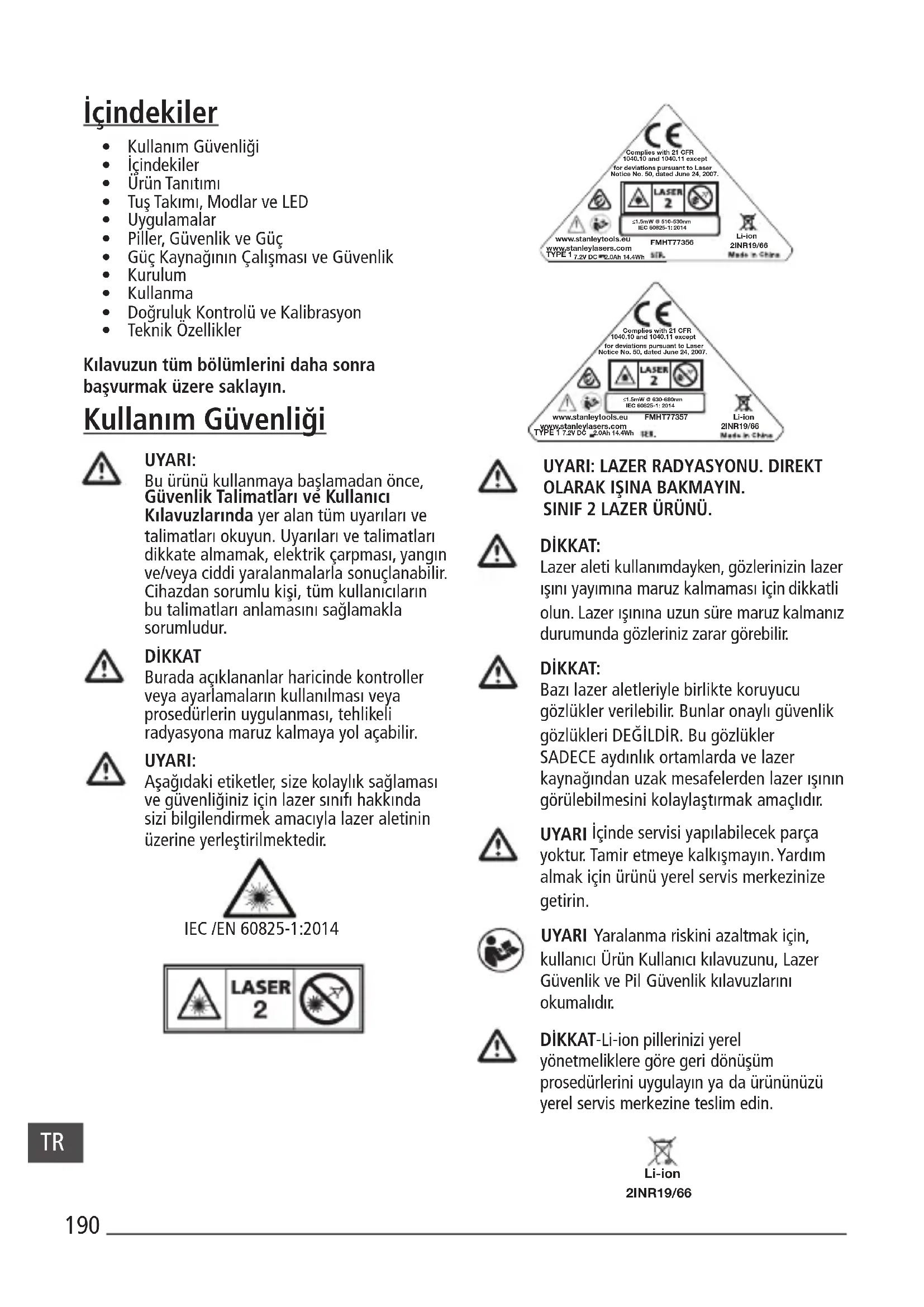

- icindekiler
Urun Tanitimi
- Tuş Takimi, Modlar ve LED
Uygulamalar
- Piller, Güvenlik ve Güç
Guc Kaynakin Calsmasi ve Guvenlik
Kurulum
Kullanma
- Dogruluk Kontrolü ve Kalibrasyon
Teknik Ozellikler

Kilavuzun tum böolumlerini daha sonra basvurmak uzere saklayin.

Kullanim Güvenligi

UYARI:

Bu urunu kullanmaya baslamadan once, Güvenlik Talimatlari ve Kullanı
Kilavuzlarinda yer alan:tum uyarilari ve talimatlari okuyun. Uyarilari ve talimatlari dikkate almamak, elektrik carpması, yangin ve/veya ciddi yaralanmalarla sonuçlanabilir. Cihazdan sorumlu kisi,:tum kullanıclarin bu talimatlari anlamasıni saglamakla sorumludur.

DIKKAT

Burada aciklananlar haricinde kontroller veya ayarlamalarin kullanilmasi veya prosedürlerin uygulanmasi, tehlikeli radyasyona maruz kalmaya yol acabilir.

UYARI:

Asagidaki etiketler, size kolaylik saglamasi ve guvenliginiz icin lazer sinifi hakinda sizi bilgilendirmek amaciyla lazer aletinin uzerine yerleştilmektedir.

IEC /EN 60825-1:2014

TR

Lazer aleti kullanimdayken, gozlerinizin lazer isini yayimina maruz kalmaması icin dikkatli olun. Lazer isinna uzun sure maruz kalmaniz durumunda gozleriniz zarar gorebilir.

DIKKAT:

Bazi lazer aletleriyle birlikte koruyucu gozlukler verilebilir. Bunlar onayl guvenlik gozlukleri DEGILDIR. Bu gozlukler SADECE aydinlik ortamlarda ve lazer kaynagindan uzak mesafelerden lazer isinin gorulebilmesini kolaylastirmak amacldir.

UYARI icinde servisi yapilabilecek parca yoktur. Tamir etmeye kalkismayin. Yardim almak icin urunu yerel servis merkezinize getirin.

UYARI Yaralanma riskini azaltmak icin, kullanici Ürün Kullanı klavuzunu, Lazer Güvenlik ve Pil Güvenlik klavuzları okumaldir.

DIKKAT-Li-ion pillerinizi yerel yönetmeliklere gore geri donusüm prosedürlerini uygulayin ya da ürünunjü yerel servis merkezine teslim edin.

Li-ion

2INR19/66

Urun Tanitimi

Sekil A - Lazer Aleti

1. Lazer Penceresi/Açkılıgi
2. Tuş Takimi Düğmesi
3. Guç/asma Kilit Düɡmesi
4. DC Guc kaynagjaki

Seikl B - Guc/Tasima Kilidi

1. Etiket
2. 1/4-20 ve 5/8-11 disli montaj

Sekil C - Tusetakimi ve Lazer Modari

1. Pil/Guc
2. Isin Aktivasyon Anahtari
3. Darbe Modu Aktivasyon Anahtari
4. Darbe Modu/Seviye disi gõsterge LED'i

Sekil D - Isin Segenekleri

Sekil E - Yatay Isin Tarama Yonu Doğruluğu

Sekil F - Yatay Isin Yukselti Yonu Doğrulugu

Sekil G - Dikey Işik Doğruluğu

Sekil H - Dikey Isin 90° Doğrulugu

Tuş Takimi, Modlar ve LED

Guc/Asma Kilit Düɡmesi (Sekil B)

Güç Açık/Asma kilit kapalı/Kendi kendine, dengeleme Açık

Güç Kapali/Asma kilitalık

• Lazer aletini açmak icin, Düğmeyi kilit açık pozisyonuna getirin
• Lazer aletini kapatmak icin, dugmeyi kilitli pozisyona getirin

Modlar

Lazer Işınınin Modlari.

Isin yapilandirmasi icin Sekil C ve D'ye bakin.

Kendi Kendine Dengeleme (Sekil B)

• 4^ altinda bir pozisyona yerleştilidiginde kendi kendine dengelemeyi etkinleşirmek icin lazer aletinin üzerinde yer alan asma kilit acik/Acik pozisyonuna alinması gerekir.

Denge Bozuk (Sekil B)

• Eger lazer 4^ uzerinde egilirse, kendi kendine dengeleme yapamaz ve lazer isini yanip söner.

Tuş Takimi-Darbe anahtarı.

Darbe Modu Açık/Kapali anahtari (kil)

Darbe modunu etkinlestirmek icin

dugmesine basin. (Bkz. sekil # 9)

Darbe Modu LED'i/Denge Bozuk Göstergesi Çalıması (Bkz. sekil #10)

LED KAPALI

1. Darbe Modu Kapali/Unite dengededir

LED ACIK - SÜREKLI YEŞIL

1. DARBE MODU AÇİK ve lazer üntesi kendi kende dengeleme aralındadir. (<4°)

LED AÇIK - KIRMIZI YANIP SÖNJÜYOR

1. Lazer unitesi DENGGE DEGIL ve lsinar yanip soner. (DARBE MODU, ilk durum ayarina bagli olarak ACIK veya KAPALI olabilir)

Tuş Takimi-Darbe anahtarı

Pil seviyesi gostergesi anahtari (Bkz. sekil

Pil Ömrü LED'i

(Bkz. sekil 7)

LED AÇİK - SÜREKLİ YEŞIL

1. Pil ömrü >%25

LED ACIK-KIRMIZI YANIP SÖNÜYOR

1. Pil ömrü <%25

LED KAPALI

1. Pilin sarj edilmesi gerekiyor. Lazer Isinlari kapali.

Uygulamalar

Dikey Transfer

• Dikey lazer isinini kullanarak, dikey bir referans dizlemi olusturun.
• lstenen nesneyi (nesneleri), dikey referans dizlemile hizalanacak sekilde konumlandirin ve boylecenesnenin (nesnelerin) dikey olmasini saglayin.

Düsey Transferi

• Yatay lazer isinini kullanarak,yatay bir referans dizlemi olusturun.
• Istenen nesneyi (nesneleri), yatay referans dizlemile hizalanacak sekilde konumlandirin ve boylecenesnenin (nesnelerin) diz olmasini saglayin.

Kare

• Dikey ve yatay lazer isinlar kullanarak, iki isinin keisişi bir nokta olusturun.
• lstenen nesneyi (nesneleri), hem yatay hem de dusey lazer isinlarilya hizalanacak sekilde yerlestirin ve boylece nesnenin (nesnelerin) kare olmasini saglayin.

Piller, Güvenlik ve Güç

#

Bu urunu kullanmaya baslamadan once, birlakte verilen Güvenlik Talimatlari ve Kullanı Kilavuzlarinda yer alan tüm uyarilari ve talimatlari okuyun. Uyarilari ve talimatlari dikkate almamak, elektrik carpması, yangin ve/veya ciddi yaralanmalarla sonuçlanabilir.Cihazdan sorumlu kişi, tum kullanılcırin bu talimatlari anlamasıpliance sorumludur.

• Istem disi calistirilmasini onleyin. Cihazi kaldirmadan ya da tasimadan once duğmenin kapali konumda oldugundan emin olun. Cihazi, parmaginiz duğme uzerindeyken tasimak ya da duğme açik pozisyonundayken uniteye guc vermek, kazalara davetiye cikarir.

• Lazer sadece birlikte verilen Güç kaynagi Şekil A#4'te gosterilen DC Güç beslemesine böglanarak Şarj edilmelidir (Güç kaynagi: Huntkey Model, # HKA03612030-8C) Bir ürün tipine uygün bir Şarj cihaziinsula tipte bir ürünü veya pil takimi Şarj etmek icin kullanıldiğnda yangın riski yarıtabilir.

• Lazer, entegre ve yeniden Şarj edilebilir bir Li-lon pil seti ile birlikte gelir ve bu pillerin bakim veyadehyigişimiylemleri kullanici tarafindan erfolçleştiiremez. Farkl piller kullanı durumunda yaralanma ve yangın riskine sos konusu olabilir.
• Cihaz kullanimda degilken, ataç, bozuk para, anahtar, Çivi, vida veya terminalerarasinda kontağa neden olabilecek diger kucuk metal nesnelerden uzak tutulmalidir. Akü terminallerinin birbirine kisa devre yapilmasi yaniklara veya yangina neden olabilir. Kullanimda degilken DC Güç besleme jakınin plastik kapağınin kapali olmasini saglayin.
• Uygun olmayan kosullarda, entegre pillerdesivisizintisi olabilir; bu sviya temas etmektenkacinin. Kazara temas etmeniz halinde suyla yikayin. Svi, gozlerinize temas ederse, ayrica bir doktora basvurun. Pillerden sivi sismasi tahriss veya yaniklara neden olabilir.
• Eger hasar gormus veya uzerinde degisiklik yapilmissa, cihazi kullanmayin. Hasar gormus ya da uzerinde degisiklik yapilmis Li Ion pillerle calisan urun, beklenmeyen davranislar sergileyebilir ve bunlarin sonucunda, yangin, patlama veya yaralanma riski ortaya ckar.
• Bir pil takimi ya da cihazi, ate se veya asiri sicutliklara maruz birakmayin. Ate se vya 130^ (265^) uzerindeki sicutliklara maruz kalma durumunda patlama meydana gelebilir. Teknik Ozellikler Tablosundaki onerilen sicutlik degerlerine bakin.
• Lazer urunu kullanici tarafindan bakimi yapilabilecek bir urun degildir ve herhangi bir ariza veya hasar durumunda distributore ya da Stanley Garanti/Servis Merkezine goturilmelidir. Uygun servis islemleri, vasifli bir kisi tarafindan sadece parcalarin aynilari kullanilarak gerekleşirilebilir. Bu, urunun guvenliginin muhafaza edilmesini saglayacaktir.

Lutfen Pil Güvenligi ve Lazer Güvenligi/ Garanti kılıvuzlarinda yer alan:tüm ilgili talimatlari ve uyarlıarı okuyun. Ürünkıllanım ömrúnün sonunda atilmasi gerektigiinde, tum yerel)yonetmeliklere uyun.

Guc Kaynakin Calisman ve Güvenlik

Güç/Güç Kaynagl/Besleme icin Önmli Güvenlik Talimatlari

BU TALIMATLARI SAKLAYIN:

Aletiniz, 50/60Hz'de 100-240V ACarasinda calisan bir elektrik beslemesi kullanir.
Guc kaynaginci kullanmadan once, guc kaynagi ve urun uzerindeki tum guvenlik talimatlari ile uyari isaretlerini okuyun.

UYARI: Elektrik carpmasi tehlikesi. Guc kaynakin in icine svi kacmasina izin vermeyin. Elektrik carpmasina neden olabilir.

DIKKAT: Yanma tehlikesi.

• IKAZ: Belirli kosullar altinda, güç kaynagı güç beslemesine baglıyken, yabancı maddeler kisa devreye neden olabilir. Bunlarla sinirli olmamak kaydiryla iletken nitelikteki taşlama tozu, metal yongalar, çelik yüzün, alüminyum folyo veya metal parçacık birikimi gibi yabancı maddeler güç kaynagı yuvalarından uzak tutulmalidir.
  Kullanmadigüniz zamanlarda guc kaynaginin guc beslemesi baglantisini mutlaka kasin. Guc kaynagini temizlemeden once fisini gekin. Sadece yumusak ve kuru bir bezle temizleyin.
  Pili bu kilavuzda belirtilen guc kaynaklarindan baska cihazlarla sarj etmeye CALISMAYIN. Guc kaynagi ve entgre pil ozellikle birlikte calisacak sekilde tasarlanmistir.
• Lazerinizle birlikte verilen减免 kaynagi, Fatmax lazeri sarj etmek disinda bir amaca uygun degildir. Baska kullanimlar yangin veya elektrik carpmasina yol acabilir. Sadece HUNTKEY Model # HKA03612030-8C kullanin
  Guc kaynaginci cocuklarin ulasamayacagi yerde bulundurun.
  Guc kaynaginci yağmura veya kara maruz birakmayin.

Guc kaynagini fiştençikarirken kablodan degil fişten tutarak cekin. Bu, elektrik fisine ve kablosuna hasar verilmesi riskini azaltur.
Guc kaynaginin uzerine, ic isinin cok fazla artmasina neden olacak sekilde herhangi bir nesne koymayin. Guc kaynagini herhangi bir isi kaynagindan uzaktaki bir yere koyun.
- Hasarli bir kabloya veya fise sahip bir guc kaynaginci calistirmayin.
Güç kaynagi sert bir darbe aldiya, Düşüyse veya herhangi bir sekilde hasar gürdüyse calistirmayin. Yetkili bir servis merkezinegotürün.
Guc kaynaginci sokmeyin; servis veya onarim gerektiginde yetkili bir servis merkezine goturun.
Guc kaynagl, 50/60Hz'de 100-240V AC degerde calismak uzere tasaranmistir.
- Cihazi报告显示，bir voltajla kullanmaya calismayin.
- Diger talimatlar icin Pil Güvenlik Kilavuzuna bakabilirsiniz.

Sarj Prosedür

1. Guc kaynagini, lazer unitesine takmadan once uygun bir prize takin.
2. Sarj kablosunu, lazer unitesinin arkasindaki sarj yuvasa takin.

NOT: Bir pil paketi uzun sure kullanilmadigianda, sarj yavaş yavaş azalacaktir. Kullanilmadan once ürünün yeniden sarj edilmesi gerekir.

Sarjla Ilgili Önemli Notlar

Sarj sirasinda, guc kaynagi dokunulmayacak kadar sicak olabilir. Bu normaldir ve bir sorunu gostermez. Kullandiktan sonra pil paketinin soğuması icin guc kaynagi veya pil paketini metal bir kutu veya yalitimsiz bir sandik gibi sicak bir ortama koymayin.

Eger dahili pil dizgün sekilde sarj olmazsa:

a. Bir lamba veya baska bir cihaz takarak duyun calisip calismadigini kontrl edin.
b. Duyun, 1sigi actiginizda gucu kapatan bir isik anahtarina bagli olup olmadigi gormek icin kontrol edin.
c. Sarj cihazini ve lazer unitesini ortam sicutliginin yaklasik olarak 65^ - 75^ (18^ - 24^) oldugu bir konuma taiyin.
d. Şarj sorunlari devam ederse, aleti ve güç kayınalık bilgenizdeki servis merkezinegotürün.

Guc kaynaginci dondurmayin veya su ve benzer sivilara daldirmayin.

UYARI: Elektrik carpmasi tehlikesi. Guc kaynakin in icine siv kacmasina izin vermeyin. Elektrik carpmasina neden olabilir.

DIKKAT: Güç kaynakıhiçbir nedenle acmayi denemeyin. Ürünün icinde kullanı tarafindan bakim yapilabilecek parca yoktur.

Kurulum

Lazer Aleti

• Lazer aletini diz ve dengeli bir yüzeye yerleşirin.
• Otomatik dengeleme Özelligini acmak ve etkinleşirmek icin, sarkaci / taşima kildini kilit ak potisyonuna getirin. (Sekil B #3)
• Lazer aleti, belirtilen telafi araligi icindeki bir yüzeye dok olarak yerlestirilmelidir.
• lstediginiz isin yapilandirmasini, isin aktivasyon anahtarina (Sekil C #8) ust uste basmak suretyle Sekil D'de gosterilen seceneklerarasinda gezinererek segin.

Akesesarlara Montaj

• Aksesuari, kolayca budahale edilemeyecke ve olçüm yapilacak alanin merkezi bir konumunda bulunan bir yere yerleşirin.
• Aksesuari gerekli bicimde kurun. Aksesuar tabaninin yatay (lazer alet telafi araligi icinde) olmasina dikkat ederek pozisyonyu ayarlayin.
• Lazer aracini aksesuara, bu tür aksesuar / lazer araç kombinasayonunda kullanima uygun baglama yontemini kullanarak monte edin.

DIKKAT:

• Lazer aleti bir aksesuar üzerine bir baglama vidası ile tam sikişkırmı haldeyken gozetimsiz birakmayın. Aksi halde lazer aletduşebilir ve kalı hasarlar meydana gelebilir.

NOT:

• En iyisi, lazer aletini bir aksesuara takarken ya da bir aksesuardan cikarirken, lazer aleti bir elle desteklemektir.
• Eger bir hedef üzerine yerlestirme yapiliyorsa, baglayiciyi kismen sikiştirin, lazer aletini hizalayin ve tam sikiştirmayi bundan sonra yapin.

Kullanma

NOT:

• Lazer aletini kullanmaya baslamadan once, mutlaka lazer aletinde dokruluk kontrlügerekleştin.
• Lazer alet, telafi araliginin disinda oldugunda bunu bildirecektir. LED aciklamalarina bakin. Lazer aletini daha yakin bir seviyeye alin.
• Kullanmadiginiz zaman lazer aletini lutfen kapatin ve asma kilidi kilitli konumuna getirin.

Guc

• Lazeri acmak icin asma kilit / tasima kilidini açık pozisyona aln (Sekil B #3).
• Lazer kapatmak icin asma kilit / tasima kilidini kilitli pozisyona alin.
• Istediginiz ilen yapilandirmasini, ilen aktivasyon anahtarina (Sekil C #8) ust uste basmak suretiyle Sekil D'de gosterilen seceneklerarasinda gezinererek secin.

Modlar

Kapali/ Kilitli (Bkz. sekiller B)

Lazer kapanacak ve asma kilit itlenecektir.

Açık/ Kendi kendine dengeleme (Bkz. sekiller 8)

Lazer alet üzerindeki asma kilit, lazer acildiginda kilit açık/kendi kendine dengeleme pozisyonuna getirilir.
- Lazerler, kendi kendine dengeleme yapacak sekilde tasarlanmistr. Eger lazer 4^ uzerinde egilirse, kendi kendine dengeleme yapamaz ve lazer isini yanip soner. Isinar yanip sondugunde, LAZER DENGELI DEGILDIR (YA DA DIKEYDIR) VE DUZey VEYA DUSEYLK ISARETLEMESI VEYA BELIRLEMESI ICIN KULLANILMAMALIDIR. Lazeri daha diz bir yuzeye yerlestirin.

Dogruluk Kontrolü ve Kalibrasyon

• Lazer alelter, fabrikada mühürlenmis ve belirtilenogruluklara gore kalibre edilmistir.
• ilk kullanim oncesinde ve sonraki kullanimlarda periyodik olarak kalibrasyon kontrolleri gereklestirmeniz onerilir.
• Lazer alet, özellikle hassas yerlesimler icin,ogruluğu saglamak üzere duzenli olarak kontrol edilmelidir.
• Doğruluk kontrollerini yaparken, calisma mesafesine en yakin olacak sekilde mumkun olan en buyuk alan / mesafeyi kullanin. Alan / mesafe ne kadar buyuk olursa, lazerin dokruluğunu olçmek o kadar kolay olacaktir.
• Lazer aletinin dokuluk kontrolü öncesinde kendi kende dengeleme yapabilmesi icin kilit, acik durumda olmalidir.
• Lazeri, her iki yonde ayni seviyede olan engebesisiz, diz ve dengeli bir yüzeye yerleşirin.

DOGRULUK KONTROL EDİLİYOR - YATAY ISIN, TARAMA YÖNÜ (SEKİL E)

Lazerin yatay tarama kalibrasyonunun kontrolü icin aralarinda 30^ (9m) olan iki duvar gerekir. Bir kalibrasyon kontrolü yaparken aletin kullanilacagi uygulamalarin mesafesinden daha kisa bir mesafe kullanmamak onemlidir.

1. Lazeri bir 9m (30') duvarin sonunaogruyerleşirin (Sekil E#1).
2. Lazeri acin.
3. Yataybir lazerisini görtuntelemek icin.
4. Lazeri, duvarin karşi ucunaogrnu ve bitisik duvara parallel olarak dondurun.
5. Lazer isini üzerinde en az 9m (30') uzaklikta a ve b segeneklerini isaretleyin.
6. Lazeri 180^ cevirin.
7. Lazerin yuksekligini kirisin merkezi a hizalanacak sekilde ayarlayin (Sekil E#2).
8. Dogrudan b üzerinde veya aktinda, lazer iin boyunca c seçeneğini isaretleyin (Sekil E #3).

9. bve carasindaki dikey mesafeyi olcun.

10. LÖçümünüz asagidaki tablodaki ilgili Duvarlar Arasindaki Mesafe icin ve carasinda izin Verilebilir Mesafe degerinden daha buyükke, lazer bir yetkili servis merkezinde servis bakimina alınmaldir.

Duvarlar Arasindaki Mesafe	İzin Verilebilir Mesafe bvearasinda c
9m (30') 6mm	1/4"
12m (40') 8mm	(5/16")
15m (50') 10mm	(13/32")

DOGRULUK KONTROL EDİLIYOR - YATAY IŞIN, YÜKSELTİ YÖNÜ (SEKİL F)

Lazerin yatay yuksetti kalibrasyonunun kontrlü icin en az 30' (9m) uzunluğunda bir duvar gerekir. Bir kalibrasyon kontrlü yaparken aletin kullanilacagi uygulamalarin mesafesinden daha kisa bir mesafe kullanmamak onemlidir.

1. Lazeri bir 9m (30') duvarin sonunaogruyerleşirin (Sekil F#1).
2. Lazeri acin.
3. Yatay bir lazer i sini goruntulemek icin.
4. Lazeri, duvarin karsi ucunaogrue ve bitisik duvara parallel olarak dondurun.
5. Lazer isini üzerinde en az 9m (30') uzaklikta a ve segeneklerini isaretleyin.
6. Lazeri duvarin karşi ucuna getirin (Sekil F#2).
7. Lazeri ayin duvardaki ilk uca dokru ve bitisik duvara paralel konuma getirin.
8. Lazerin yuksekligini kirisin merkezi b hizalanacak sekilde ayarlayin.
9. Dogrudan a uzerinde veya alto, lazer isini boyunca seceneigni isaretleyin (Sekil #3).
10. a ve carasindaki mesafeyi olçün.
11. Ölçümünüz asagidaki tablodaki ilgili Duvarlar Arasindaki Mesafe icin a ve carasinda Izin Verilebilir Mesafe degerinden daha buyükke, lazer bir yetkili servis merkeinde servis bakimina alınmaldir.

Duvarlar Arasindaki Mesafe	İzin Verilebilir Mesafe a vearasinda c
9m (30') 6mm (1/4")
12m (40') 8mm (5/16")
15m (50') 10mm (13/32")

DOGRULUGUN KONTROL EDILMESI - DIKEY ISINLAR (SEKIL G)

Lazerin dikey (dusey) kalibrasyonunun kontrol edilmesi, yeteri kadar dikey yukseklik oldugunda (ideal olarak 30^ (9m)) ve bir kisi yerde lazeri konumlandirken diger kisi de tavana yakin bir yerde isinin konumunu isaretlerse enogrulu sekilde yapilabilir. Bir kalibrasyon kontrolu yaparken aletin kullanilacaigi uygulamalarim mesafesinden daha kisa bir mesafe kullanmamak onemlidir.

1. Lazeri, her iki yonde ayni seviyede olan engebesisiz, diz ve dengeli bir yüzeye yerleşirin. Her iki dikey isini da acin (sekil #1).
2. Nerede kirisler capraz iki kisa satirari isaretleyin (a, b) ve ayrica tavanda (c, d). Isareti her zaman isinarin tam merkez noktalarina koyun (sekil G #2).
3. Almak ve lazer 180 derece dondurme ve kirisler yüzeyin isaretli satiricala ayni sekilde yerleşirin (e,f) (sekil G#3).
4. Nerede kirisler tavanda capraz iki kisa satirari isaretleyin (g, h).
5. Her diz tavanda isaretli cizgiarasindaki mesafeyi olcmek (c, g ve d, h).Eger olcum asagida gosterilen degerlerden buyukse, lazer yetkili bir servis merkezinde bakimdan geqmelidir.

Tavan Yükbekligi	İşaretler Arasinda İzin Verilen Mesafe
2,5m (8') 1,5mm (1/16")
3m (10') 2,0mm (3/32")
4m (14') 2,5mm (1/8")
6m (20') 4mm (5/32")
9m (30') 6mm (1/4")

DIKEY IŞINLAR ARASINDA 90° DOGRULUGUN KONTROL EDİLMESİ (SEKIL H)

90^ ogruluugun konrol edilmesi, en az 33^× 18^ (10m x 5m) bir aqik zemin alani gerektirir. Adimlarin her birindeki lazer pozisyonu ve her bir adimda yapilan isaretlemelerin konumlari icin Sekil H'ye bakin. Isareti her zaman isinarin tam merkez noktalarina koyun.

1. Lazeri, her iki yonde ayin seviyede olan engebesisiz, diz ve dengeli bir yuzeye yerleştin, bkz. Sekil #1.
2. Lazeri açın.
3. Her iki dikey isini da acin.
4. On lazer isini boyunca, lazer isininin orta noktasinin b pozisyonunda oldugu yerde üc konumu a, b ved c isaretleyin.
5. Lazeri asaginokta üzerinde ve on lazer isini cile hizalanacak sekilde konumlandirin (Sekil H#2).
6. Yan lazer isini boyunca lazerden en az 3m (10') mesafe de bir konum e isaretleyin.
7. Lazeri saat yönunde 90^ cevirin.
8. Lazeri asaginokta üzerinde ve on lazer isini eile hizalanacak sekilde konumlandirin (Sekil H#3).
9. Yan lazer isini boyunca, f isaretini a yakininda belirleyin.
10. a ve farasindaki mesafeyi olcun.
11. Olçümünüz asaqidaki tabloda a ve f Arasinda Izin Verilebilir Mesafe olarak ilgili bilaarasindaki mesafe icin degerinden daha buyukse lazer bir yetkili servis merkezinde servis bakimina alinaldir.

bila aarasi mesafe	Izin Verilebilir Mesafe a ve f arasi
3m (10') 3,2mm	(1/8")
4m (14') 3,5mm	(5/32")
5m (17') 4,5mm	(3/16")
6m (20') 5,5mm	(7/32")
7m (23') 6mm (1/4")

Lazer Aleti

Teknik Özellikler

	FMHT77357(KIRMIZI) FMHT77356(YEŞIL)
Dengeleme Doğruluğu: ≤3 mm / 10m	(1/8inç, 30 fit)
Yatay / Dikey Doğruluk ≤3mm / 10m	(1/8inç, 30 fit)
Telafi Araliğl: ±4°
Çalışma Mesafesi (Çizgi): KIRMIZI: 20 m (65ft) (detektörle 50 m)		YEŞIL: 35m (115ft) (detektörle 50 m)
Lazer Sinif: Sinif 2 (IEC/EN60825-1: 2014
Lazer Dalga Boyu 630-680nm (KIRMIZI) 510 nm ~ 530 nm (YEŞIL)
Çalışma Süresi (Tüm lazerler Açık): ≥24 saat (Li Ion) ≥8 saat (Li Ion)
Güç Kaynabr: Entegre Li Ion Pil takimi 7,2V DC; 2,0Ah; 14,4Wh
IP Derecelendirmesi: IP54
Sıcaklik Araliğl (Çalışma): 10°C ~ +40°C (50°F~104°F)
Sıcaklik Araliğl (Depolama): -20°C ~ +40°C (-4°F~104°F)
Sıcaklik Araliğl (Şarj): 5°C ~ +40°C (41°F~104°F)

Sadržaj

Sigurnost korisnika
Sadrzaj
- Pregled proizvoda
Tipkovnice, nacin rada i lampice
- Primjene
Baterije, sigurnost i napajanje
Upotreba napajanja i sigurnost
- Podesavanje
- Upotreba
Provjera preciznosti i kalibracija
- Specifikacije

Sve bijelove prisirucnika saucuvajte za slucaj potrebe.

Sigurnost korisnika

UPOZORENJE:

Pripe upotrebe ovog proizvoda procitajte sva sigurnosna upozorenja u Uputama za sigurnost i Prirucniku za upotrebu. Nepostivanje upozorenja i uputa moze rezultirati strujnim udarom, pozarom i/ili ozbiljnim ozljedama. Osoba odgovorna za instrument mora provjeriti razumiju li svi korisnici ove upute i pridržavaju li ih se.

OPREZ

upotreba kontrola, postavki ili izvodenje postupaka koji nisu navedeni u ovom prisucniku moze rezultirati opasnim izlaganjem zračenju.

UPOZORENJE:

na alatu se nalaze sljedece sigurnosne oznake s informacijama o klasi lasera.

IEC /EN 60825-1:2014

UPOZORENJE: LASERSKO ZRAÇENJE, NEMOJTE GLEDATI U ZRAKU - LASERSKI PROIZVOD KLASE 2.

OPREZ:

Dok je laserski alat u upotrebi, pazite da ne izlažete oci laserskoj zraci. Dulje izlaganje laserskoj zraci moze biti opasno za oci.

PAZNJA:

U nekim kompletima laserskih alata mogu biti isporučene naočale. One NISU certificirane sigurnosne naočale. Te naočale koriste se SAMO za povoljsanje vidljivosti zrake u svijetlim okruženjima ili na vecim udaljenostima od izvora laserske zrake.

UPOZORENJE U unutrasnjosti nema dijelova koje bi korisnik mogao servisirati. Ne pokušavajte samostalno izvoditi popravke. U slučaju potrebe obratite se lokalnom ovlastenom servisu.

UPOZORENJE Da biste smanjili rizik od ozljede, obavezno procitajte Prirucnik za upotrebu te prirucnike za sigurnost lasera i sigurnu upotrebu baterije.

NAPOMENA-Reciklirajte prema lokalmim propisima za litij-ionske baterije ili vratite proizvod u lokalni servis.

Pregled proizvoda

Slika A - laserski alat

1. Prozorčić/otvor lasera
2. Prekidač tipkovnice
3. Prekidač za napajanje/blokiranje njihanja
4. Priključak DC napajanja

Slika B - napajanbe/blokada pomicanja

1. Oznaka
2. Navojni priključak 1/4-20 i 5/8-11

Slika C - tipkovnica i načini rada lasera

1. Baterija/napajanje
2. Tipka za aktivaciju zrake
3. Tipka za aktivaciju pulsiranja
4. Lampica indikacije načina pulsiranja / uredaja izvan nivelacije
