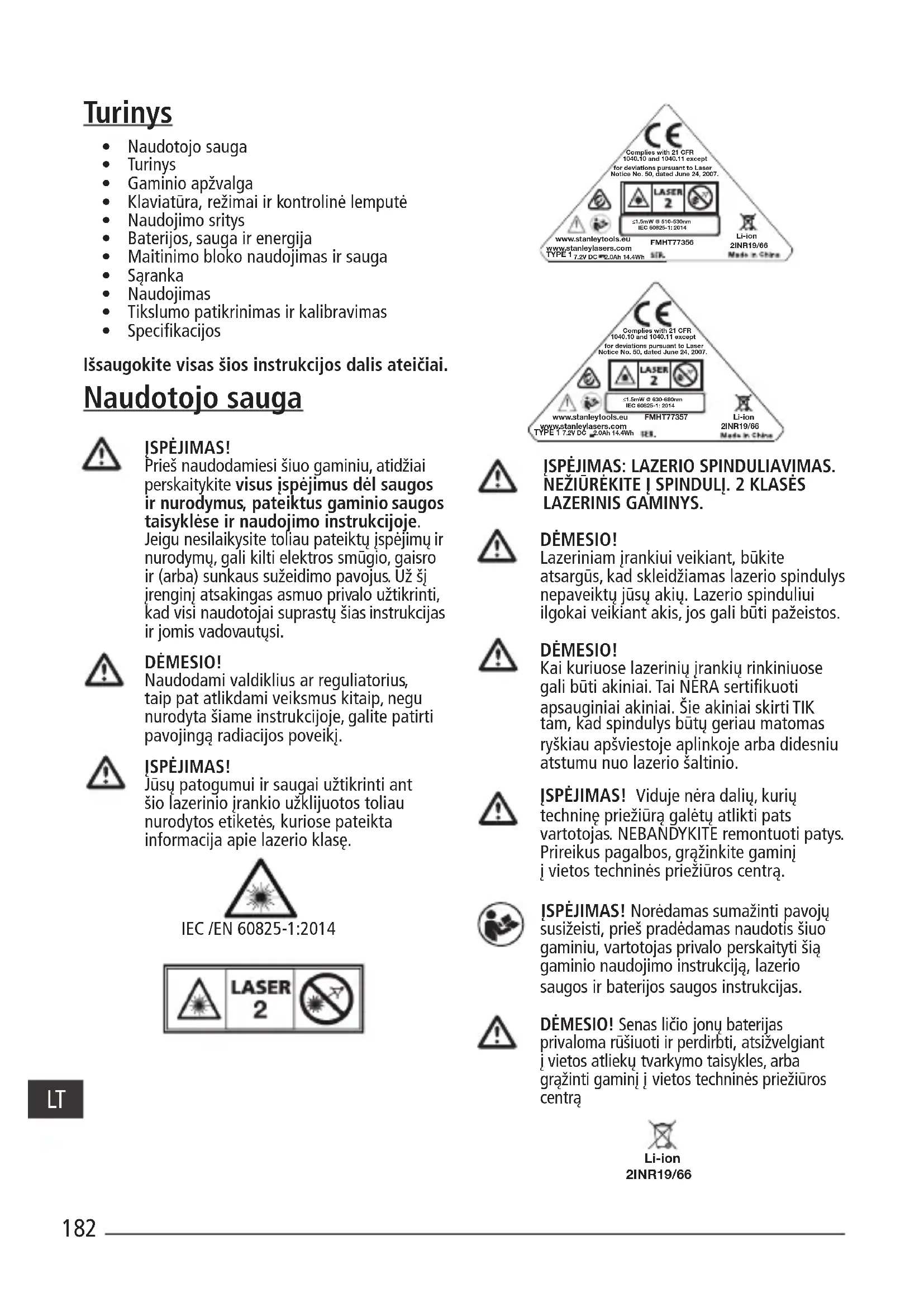

Naudotojo sauga
Turinys
Gaminio apzvalga
- Klaviatura, rezimai ir kontroline lempute
- Naudojimo sritys
Baterijos, sauga ir energija
Maitinimo bloko naudojimas ir sauga
- Saranka
- Naudiojimas
- Tiksluno patikrinimas ir kalibravimas
- Specifikacijos

Issaugokite visas sios instrukcijos dalis ateicial.

Naudotojo sauga

ISPEJIMAS!

Pries naudodamiesi siuo gaminiu, atidziai perskaitykite visus jspejimus del saugos ir nurodymus, pateiktus gaminio saugos taisyklse ir nauodjimo instrukcijoje. Jeigu nesilaikysite toliau pateiktu jspejimur nurodymu, gali kilti elektrros smugio, gaisro ir (arba) sunkaus suzeidimo pavojus. Uz sj irenginj atsakingas asmuo privalo uztikrinti, kad visi naudotojai suprastu sias instrukcijas ir jomis vadovautusi.

DÉMESIO!

Naudodami valdiklius ar regulatorius, taip pat atlikdami veiksmusckaip, negu nurodyta siame instrukcijoje, galite patirti pavojingara radiacijos poveiki.

ISPEJIMAS!

Jusy patogumui ir saugai uztkrinti ant sio lazerinio jrankio uzkliuotos toiau nurodytos etiketes, kurise pateiktia informacija api lazerio klase.

IEC /EN 60825-1:2014

ISPEJIMAS: LAZERIO SPINDULIAVIMAS. NEZIUREKITE | SPINDUL. 2 KLASES LAZERINIS GAMINYS.

DÉMESIO!

Lazeriniam jrankiui veikiant, Bukite atsargus, kad sklearnidziamas lazerio spindulys nepaveiktu jusu akiu. Lazerio spinduliui ilgokai veikiant akis,Jos gali buti pazeistos.

DÉMESIO!

Kai kuriuose lazeriniy jrankiu rinkiniuose gali buti akiniai. Tai NERA sertifikuoti apsauginiai akiniai. Sie akiniai skirti TIK tam, kad spindulys butu geriau matomas ryskiau apsviestoje aplinkoje arba didesniu atstumu nuo lazerio saltinio.

ISPEJIMAS! Viduje nera daliu, kuriy technine prieziura galetu atlikti pats vartojas. NEBANDYKITE remontuoti patys. Prierekus pagalbos, grazinkite gaminj j vietos technines prieziuros centra.

ISPEJIMAS! Noredamas sumazinti pavoju susizeisti, pries pradedamas naudotis siu gaminiu, vartotojas privalo perskaityi siagaminio naudojimo instrukcija, lazerio saugos ir baterijos saugos instrukcijas.

DÉMESIO! Senas ličio jonu baterijas privaloma rùsiuoti ir perdirbti, atsizvelgiant i vietos atlieku tvarkymo taisykles, arba gražinti gaminj i vietos technines priežiūros centra

Gaminio apžvalga

A pav. - Lazerinis jrankis

1. Lazerio langelis / diafragma
2. Klaviaturos jungiklis
3. Jungimo / svtyuokles užrakto jungiklis
4. NS maitinimo lizdas

B pav. - Energijos / transportavimo užraktas

1. Lipdukas
2. 1/4-20 ir 5/8-11 srieginis stovas

C pav.-Lazerio rezimai

1. Baterija / energija
2. Spindulio suaktyvinimo mygtukas
3. Pulsavimo režimo suaktyvinimo mygtukas
4. Pulsavimo režimo / neislyginimo kontrolné lemputé

F pav.- Horizontalaus spindulio nuolydžio skenavimo krypties tikslumas

G pav. - Vertikalaus spindulio tikslumas

F pav. - Vertikalaus spindulio 90^ kampo tikslumas

Klaviatura, režimai ir šviesos diodas

Ijungimo / Švytuoklès užrakto jungiklis (B pav.)

Jungimas / svytuokles atrakinimas / savaiminio issilyginimo jungimas

I\jungimas /\checkmark$ svtyuokles uzrakinimas

Noredami lazeri JUNGTI, nustatykite jungiklj atrakinimo padetyje
Noredami lazer ISJUNGTI, nustatykite jungiklj užrakinimo padětyje

Rezimai

Galimi lazerio spindulio rezimali

Zr. C ir D pav., kuriuose pavaizduota lazerio konfiguracija.

Savaiminis issilyginimas (B pav.)

• Norint jjungti savaiminj issilyginima pastacius lazerinj jrankj < 4^ kampo padetyje, jo svtyuokles uzrakta reikia nustatyi atrakinimo / JJUNGIMO padetyje.

Neislyginimas (B pav.)

• Jeigu lazeris bus pakrypes >4^ kampu, jis savaime issilyginti negales ir lazerio spindulys pradés zybcioti.

Klaviaturos-pulsavimo mygtukas

Pulsavimo režimo JUNIGMO / ISJUNGIMO mygtukas (Zr. pav.)

Noredami jjungti pulsavimo rezima, paspauskite

.(Zr. pav.Nr.9)

Pulsavimo rezimo kontrolinés lemputés / neislyginimo indicatoriaus veikimas (žr. © pav. Nr. 10)

KONTROLINE LMEPUTÉ NESVIEČIA

1. Pulsavimo rezimas ISJUNGtas / prietaisas stovi lygiai

BE PERSTOJO ŠVIEČIA ZALIA KONTROLNE LEMPUTÉ

1. PULSAVIMO REZIMAS yra JJUNGtas; lazerinis jrenginys yra savaiminio issilyginimo ribose. (< 4^)

MIRKSI RAUDONA KONTROLINE LEMPUTE

1. Lazerinis jrenginys yra NEISLYGINTAS; spindulai zybcios. (PULSAVIMO REzIMAs gali buti JJUNGTAS arba ISJUNGTAS, atsiizvelgiantj pradinnes busenos nuostata).

Klaviaturos-baterijos mygtukas

Baterijos energijos lygio
indicatoriaus mygtukas (žr. pav.)

Baterijos energijos kontroline lemupte (zr. pav.#7)

BE PERSTOJO ŠVIEČIA ZALIA KONTROLNE LEMPUTÉ

1. Baterijos energia >25%

SVIECIA RAUDONA KONTROLINE LEMPUTE

1. Baterijos energia >25%

SVIESOS DIODAI NEDEGA

1. Baterija reikia jkrauti. Lazerio spinduliae nešviečia.

Naudiojimo sritys

Vertikalus perkëlimas

Nustatykite vertikalia atskaitos plokstuma, naudodami vertikalu lazerio spindulj.
- Nustatinékite norimä(-us) objektä(-us), kol jie sutaps su vertikalia atskaitos plokstuma, kad objektas(-ai) buty vertikalüs.

Horizontalus perkélimas

Nustatykite horizontalia atskaitos plokstuma, naudodami horizontalu lazerio spindulj.
- Nustatinékite norim(-us) objekt(-us), kol jiesutaps su horizontalia atskaitos plokstuma, kad objektas(-ai) butu horizontalus.

Statmenumas

• Naudodami vertikalu ir horizontalu lazerio spindulius, nustatykite taška, kurame susikerta du spinduliai.
• Nustatinékite norim(-us) objekt(-us), kol jie sutaps su vertikaliu ir horizontaliu lazerio spinduliais, kad objektas(-ai) buty statmeni.

Baterijos, sauga ir energija

JIMAS!

Pries naudodamiesi siuo gaminiu, atidziai perskaity kite visus ispjimus del saugos ir nurodymus, pateiktus gaminio saugos taisyklse ir naudojimo instrukcijoje. Jeigu nesilaikysite toliau pateiktu ispjimu ir nurodymu, gali kilti elektrros smugio, gaisro ir (arba) sunkaus suzeidimo pavojus. Už šj jrenginj atsakingas asmuo privalo uztikrinti, kad visi naudotojai suprastu šias instrukcijas ir jomis vadovautsi.

Bukite atsargus, kad netycia nejungtumete jrankio. Pries imdami arba nesdami prietaisa, patikrinkite, ar jo jungiklis yra isjungimo padetyje. Nesant prietaisa uzdajus pirsta ant jo jungiklio arba jjj elektros tinkla, kai jo jungiklis yra jjungtas, gali jvykti nelaimingu atsitikimu.

• Lazerj galima jkrauti naudoant tik pateiktaji maitinimo bloka, priungiant ji prie NS maitinimo lizdo, pavaizduoto A pav. Nr. 4 (maitinimo blokas: "Huntkey" modelis Nr. HKA03612030-8C) Vieno tipo gaminuii arba baterijai tinkantis kroviklis, naudojas kitam gaminuii arba akumulatoriui krauti, gali kelti gaisro pavoju.
• Lazeris pateikiamas su jrengta jkraunamalicio jonu baterija, kurios paclam naudotojui keisti arba techniskai priizureti negalima. Nebandykite jdeti jokiu kitu bateriju, nes gali kilti pavojus susizaloti arba sukelti gaisra.
  Kai prietaisas yra nenaudiojamas, laikykite jj toliau nuo kitu metaliniu daiktu, pavyzdziui, popieriaus savarzeliu, monetu, raktu, viniu, varztu ir kitu mauz metaliniu daiktu, del kuriu gali kilti trumpasis jungimas tarp kontaktu. Suliete akumulatoriaus gnybtus galite nusideginti arba sukelti gaisra. Jeigu NS maitinimo lizdo nenaudojate, butinai uzdenkite jj pateiktu guminiu kaisciu.
• Netinkamai naudojant, iš jrengtos baterijos gali išteketi skyscio; venkite salycio su juo. Jei salytis atsitiktinai jvyko, gausiai nuplaukite vandeniu. Jei skyscio pateko j akis, kreipkites j gydytoja. Is baterijos ištekjes skystis gali sudirginti arba nudeginti od.
• Nenaudokite gaminio, jeigu baterija yra pazeista arba modifikuota. Naudojant pazeista arba modifikuota licio jonu baterija, gaminys gali veikti nenuspejamai ir sukelti gaisra, sprogti arba sužaloti.
• Saugokite baterija ir prietaisā nuo liepsnos ar didelio karšćio. Liepsna arba akstesné nei 130 °C (265 °F) temperatura gali sukelti sprogim. Rekomenduojamos temperaturos vertes nurodytos techniniu duomenu lenteleje.
• Lazerinio gaminio gedimo arba pazeidimo atveju jo negalima taisyti pačiam naudotojui; jj privaloma gražinti atstovui arba pristatyti „Stanley" garantinio aptarnavimo / techninés priežiūros centra. Bet tokius reikiamus techninés priežiūros darbus privalo atlikti tik kvalifikuotas meistras, naudojantis tik originalias keiciamasias dalis. Taip užtikrinsite saugú gaminio veikimá.

Perskaitykite visus susijusius nurodymus ir jspejimus, pateiktus su baterijos saugos ir lazerio saugos / garantijos instrukcijomis. Pasibaigus gaminio tarnavimo laikui, vadovaukites visomis vietos atlieku surinkimo ir tvarkymo taisyklémis.

Maitinimo bloko naudiojimas ir sauga

Svarbus maitinimo bloko / elektros saugos nurodymai
ISSAUGOKITE SIA INSTRUKCIJA.

Siame jrankyje naudojamas 100-240 voltu 50 /

60 Hz kintamosios srovés maitinimo blokas.

Pries pradedami naudotis maitinimo bloku, perskaitykite visus ant maitinimo bloko pazymetus saugos nurodymus ir jspejamuosius zenklus.

ISPEJIMAS! Elektros smugio pavojus.

Saugokite maitinimo bloka, kad j jo vidu

nepatektu vandens. Gali jvykti elektros smugis.

DÉMESIO! Pavojus apsideginti.

PASTABA. Esant tam tikroms salygoms, kai maitinimo blokas jjungtas j maitinimo tinkla, kokia nors pašaline medžiaga gali sujungti trumpuoju jungimu maitinimo bloko kontaktus. Reikétu saugoti, kad pro maitinimo bloko angas je vidu nepatektu pašaliniu medziagu, pavyzdžuii, šlifavimo dulkiu, metalo drožliu, plieno vatos, aliumnio folijos ar kitu susikaupusiymetalo daleliu.
- Visada atjunkite maitinimo bloka nuo elektros tinklo lizdo, kai jo nenaudojate. Pries pradedami valyi maitinimo bloka, visuomet atjunkite jj nuo elektros tinklo. Valy kite tik minksta sausa sluoste.
- NEBANDYKITE krauti gaminio kitais maitinimo blokais, išskyrus pateiktaji su šiuo gaminiu. Maitinimo blokas ir integruota baterija yra specialiai sukurti veikti kartu.
- Su šiuo lazeriu pateiktas maitinimo blokas nera skirtas jokiems kitiems tikslams, išskyrus „Fatmax“ lazeriui jkrauti. Bet kaip kitaip naudojant šj jrengini, gali kilti gaisro, elektros smugio pavojus arba pavojus Žuti nuo elektros srovës. Naudokite HUNTKEY modelj NR. HKA03612030-8C
- Laikykite maitinimo bloka vaikams nepasiekiamoje vietoje.
- Saugokite maitinimo bloka nuo lietaus ar sniego.

• Isjungdami maitinimo bloka is elektros lizdo, traukite už kistuko, o ne už laido. Taip sumazes pavojus pazeisti elektros kistuka ir laida.
  Nedekite ant maitinimo bloko joki daiktu, kad irenginio vidus pernelyg neperkaisti. Statykite maitinimo blokak atokiai nuo bet kokio silumos saltinio.
• Nenaudokite maitinimo bloko su pazeistu laidu ar elektros kistuku
• Nenaudokite maitinimo bloko, jeijis buvo stipriai sutrenktas, numestas arba kitaip kaip nors sugadintas. Atiduokite jj jjgaliotajj technines prieziuros centra, kad pataisytu.
• Neardykite maitinimo bloko; kai reikia atlikti jo technines prieziuros arba remonto darbus, atiduokite jj igaliotaji technines prieziuros centra.
• Maitinimo blokas skirtas veikti esant 100-240 voltj jtampos 50 / 60Hz kintamajai srovei.
• Nebandykite naudoti esant jokiai kitai jtampai.
• Issamius nurodymus rasite baterijos saugos instrukcijoje.

Ikrovimas

1. Prijunkite maitinimo bloka prie tinkamo elektrros tinklo lizdo, pries priungdami jj prie lazerio bloko.
2. Jkiškite krovimo kabelio kistukaj lazerio bloko gale esanti krovimo lizda.

PASTABA. Ilga laikā paliktas nenaudojamas akumuliatorius letai issikraus. Prieš naudojima gaminji gali tekti dar kartā jkrauti.

Svarbios pastabos del jkrovimo

Jkrovimo metu maitinimo blokas gali jsilti.
Tokia bukle yra normali - ji nereiskia, kad
prietaisas sugedo. Noredami, kad po naudojimo
akumulatorius greiciau atvestu, nedekite maitinimo
bloko arba baterijos siltoje vietoje, pavyzdziui
metalineje paisiureje arba atviroje priekaboje.
Jeigu vidine baterija tinkamai nekraunama:

a) patikrinkite, ar tinkamai veikia lizdas, prijungdami stalo šviestuvá arba kitá prietaisa;
b) patikrinkite, ar lizdas yra prijungtas prie sviesos jungiklio, kuris isjungia elektra, kai uzgesinate sviesa;
c) perneskite maitinimo bloka ir lazerio bloka j tokiq vieta, kur aplinkos oro temperatura yra maza daug 65-75 ^ F (18-24 ^ C );
d) jeigu jkrovimo problemu isspresti nepavyktu, pristatykite irankj ir maitinimo bloka j vietostechnines prieziuros centra.

• Neužsaldy kite ir nenardinkite maitinimo bloko j vandenj ar kokj nors kitá skystj.

ISPEJIMAS! Elektros smugio pavojus.
Saugokite maitinimo bloka, kad j jo vidu
nepatektu vandens. Gali jvykti elektros smugis.

DÉMESIO! Niekada del jokiu priežasciu nebandykita atidaryti maitinimo bloko. Sio gaminio viduje nera daliu, kuriu technine prieziura galetu atlikti pats vartoojas.

Saranka

Lazerinis jrankis

• Padékite lazerinj jrankj ant lygaus, tvirto pavirsiaus.
  Noredami JUNGTI ir suaktyvinti automatinio issilyginimo fungcij, nustatykite svtyuokles / transportavimo uzraktaj uzrakinimo padetj. (B pav. Nr. 3)
• Paskui lazerinj jrankj privaloma pastatyti staiaant pavirsiaus, kuris yra nurodytose kompensavimo atstumo ribose.
• Pasirinkite norimā spindulio konfigūracija, spaudinedami spindulio suaktyvinimo mygtuka (C pav. Nr. 8) ir perjungdami parinktis, pavaizduotas D pav.

Priedu montavimas

• Padékite prieda ten, kur jam niekas lengvai nesutrukdys, tos vietos, kuriä reikia ismatuoti, centre.
• Tinkamai nustatykite prieda. Sureguliuokite nustatymaj, kad priedo pagrindas butu beveik horizontalus (butu lazerinio jrankio kompensavimo ribose).
• Pritvirtinkite lazerinj jrankj prie priedo, naudodami tinkama tvirtinimo metoda, kurj reikia naudoti tokiai priedo / lazerinio jrankio kombinacijai.

DÉMESIO!

• Nepalikite lazerinio jrankio ant priedo be prieziuros, pries tai iki galo neužverže tvirtinimo varzo. Antraip lazerinis jrankis gali nukristi ir del to gali buti sugadintas.

PASTABA.

• Geriausia practika - tvirtinant lazerinj jrankj ant prieda arba jj nuimant, visada prilaikyti lazerinj jrankj viena ranka.
• Jeigu nustatote jrankj virs numatytosios vietos, i's dalies užverzkite tvirtinimo detale, sulygiukite lazerini jrankj, tada iki galo užverzkite detale.

Naudiojimas

PASTABA.

• Pries naudodamiesi lazeriniu jrankiu, visada būtinai patikrinkite lazerinio jrankio nustatymo tiksluma.
• Lazerinis jrankis parodys, kaijis bus nustatyas už kompensavimo ribu. Kontroliniu lempuci aprasas Perstatykite lazerinj jrankj, kadjis stovety horizontaliau.
• Kai lazerinio jrankio nenaudojate, butinai jj ISJUNKITE, nustatydami svtyuokles užrakta užrakinimo padetyje.

Jungimo

Noredami lazeri JUNGTI, nustatykite svytuokles / transportavimo užraktā atrakinimo padétyje (B pav. Nr. 3).
Noredami lazerj ISJUNGTI, nustatykite svtyuokles / transportavimo užrakta užrakinimo padetyje.
- Pasirinkite norimā spindulio konfigūracijā, spaudinedami spindulio suaktyvinimo mygtuka (C pav. Nr. 8) ir perjungdami parinktis, pavaizduotas D pav.

Režimai

ISJUNGtas / užrakintas (žr. b pav.)

Lazeris bus ISJUNGtas, o svtyuokle -rakinta.

JUGNTAS / savaiminis issilyginimas (zr. ⑧ pav.)

JUNGUS lazeri, lazeriniame jrankyje
Antis svytuokles užraktas bus nustatyas
akinimo / savaiminio issilyginimo padetye.
- Sis lazeris issilygina savaime. Jeigu lazeris bus pakrypes >4^ kampu,jis savaime issilyginti negales ir lazerio spindulys prades zybcioti. Jeigu spindulai mirksi, LAZERIS NERA GULSCIAS (ARBA STACIAS) IR JUO NEGALIMA NAUDOTIS HORIZONTALUMUI ARBA VERTIKALUMUI NUSTATYTI ARBA ZYMETI. Pabandykite pastatykite lazeri ant lygesnio pavirsiaus.

Tikslumo patikrinimas ir kalibravimas

• Lazerinai jrankiai yra uzsandarinti ir sukalibruoti gamykloje pagal nurodytas tikslias vertes.
• Pries naudojantis jrankiu pirma kartāir reguliariai pries naudojantis juo veliau, rekomenduojama atlikti jo kalibravimo patikrinima.
• Lazerinj jrankj reikia regulariai tikrinti, ar jo rodmenys yra tikslus, ypac, ar tikslus jo isdystmai.
• Atliekant tikslumo patikras, naudokite didžiausia plota / ilgiausia atstumau, koks tik jmanomas, arcaiusai veikimo zonos. Kuo didesnis plotas / ilgesnis atstumas, tuo lengviau nustatyti lazerio tiksluma.
  Pries tikrinant tikslum, ukrata reikia nustaty atrakinimo padetye, kad lazerinis jrankis galetu pats savaime issilyginti.
• Padekite lazeri ant glotnaus, plokscio ir stabilaus pagrindo, kuris butu lygus abiem kryptimis.

HORIZONTALAUS SPINDULIO SKENAVIMO KRYPTIES TIKSLUMO TIKRINIMAS (E PAV.)

Norint patikrinti lazerio horizontalu skenavima, reikia dvieju senu, viena nuo kitos nutolusiu 30 pedu (9 m) atstumu. Svarbu patikrinti kalibravima, naudojant atstuma ne mazesni nei tas, kuriu o frankis bus naudojas darbams atlikti.

1. Prispauskite lazer prie 9 m (30 pédu) ilgio sienos (E-1 pav.) galo.
2. ljunkite lazeri.
3. Parodytumete horizontalu spindulj.
4. Pasukite lazerj link priesingo sienos galo, lygiagreciai su gretima siena.
5. Bent 9 m (30 pédu) atstumu ant lazerio spindulio pažymékite taskus a ir b.
6. Apsukite lazerj 180^ kampu.
7. Pakoreguokite lazerio aukst taip, kad spindulio centras butu sulygiotas su a (E-2 pav.).
8. Tiesiogiai virš arba Žemiau b pažyměkite c isilgai lazerio spindulio (E-3 pav.).
9. Ismatuokite vertikalu atstumātarp bir c.
10. Jei jusu matmuo yra didesnis nei leistinas atstumas tarp b ir c atitinkamam atstimui

tarp sienu (zr. tolesne lentele), lazeri reikia nugabenti igaliotaji serviso centra.

Atstumas tarp sienu	Leistinas atstumas Tarp bir c
9 m (30 pèd.) 6 m	m (1/4 col.)
12 m (40 pèd.) 8 m	mm (5/16 col.)
15 m (50 pèd.) 10	mm (13/32 col.)

HORIZONTALAUS SPINDULIO NUOLYDZIO KRYPTIES TIKSLUMO TIKRINIMAS (F PAV.)

Norint patikrinti lazerio horizontalaus nuolydžio kalibravima, reikia vienos bent 30 pèdu (9 m) ilgio sienos. Svarbu patikrinti kalibravima, naudojant atstuma ne mažesnj nei tas, kuriuo jrankis bus naudojamas darbams atlikti.

1. Prispauskite lazeri prie 9 m (30PEDu) ilgio sienos F-1 pav.) galo.
2. lunkite lazeri.
3. Parodytumete horizontalu spindulj.
4. Pasukite lazer link priesingo sienos galo, lygiagreciai su gretima siena.
5. Bent 9 m (30 pédu) atstumu ant lazerio spindulio pažymékite taskus air b.
6. Perneskite lazeri [priesinga sienos gala (F) -2 pav.).
7. Nukreipkite lazeri i pirmaji sienos gala, lygiagreciai su gretima siena.
8. Pakoreguokite lazerio aukstj taip, kad spindulio centras butu sulgyiotas su 6
9. Tiesiogai virš arba Žemiau a pažyměkite c išilgai lazerio spindulio (F-3 pav.).
10. Ismatuokite atstuma tarpair
11. Jei jusu matmuo yra didesnis nei leistinas atstumas tarpair c atitinkamam atstumui tarp senu (zr.tolesn e lente), lazeri reikia nugabenti igaliotaji serviso centra.

Atstumas tarp sienu	Leistinas atstumas Tarp air c
9 m (30 pèd.) 6 mm	(1/4 col.)
12 m (40 pèd.) 8 mm	(5/16 col.)
15 m (50 pèd.) 10 mm	(13/32 col.)

VERTIKALIUSPINDULIUTIKSLUMOTIKRINIMAS (G PAV.)

Vertikalaus (stačio) lazerio kalibravimo tikrinimas buna tiksliausias esant pakankamam vertikalianiam aukšciui, pageidautina 30 pèdu (9 m), kai vienas Žmogus ant grindu nustato lazeri, oKitas prie lubpapižymi spindulio padétj. Svarbu patikrinti kalibravima, naudojant atstumane mažesnj nei tas, kuriuo jrankis bus naudojamas darbams atlikti.

1. Padékite lazeri ant grindu ir Išjunkite abu vertikalius spindulius (G-1 pav.).
2. Pazymekite vieta a ir b, kur spinduliai susikerta ant grindu, ir vieta, kurioje spinduliai susikerta ant lubu c ir d. Visuomet pazymekite spinduliu storio centra (G-2 pav.).
3. Pasukite lazeri 180 laipsniu kampu ir perstatykite ji taip, kad spindulius susikirtimo taeskas butu tiesiai ant originaliu zymiu air b ant grindu (G-3 pav.).
4. Pazymekite padeti, kur spinduliai susikerta ant lubu e ir f
5. Ismatuokite atstuma tarp dviejugzymiu ant lubu c, g ir d h. Jeigu matmuo virsija tolau nurodytas reiksmes, lazeri reikia atiduoti igaiotaji centra, kad jis butu perkalibruotas.

Atstumas tarp sienu	Leistinas atstumas tarp Žymi
8 col. (2,5m) 1/16 col. (1,5mm)
10 col. (3,0m) 3/32 col. (2,0mm)
14 col. (4,0m) 1/8 col. (2,5mm)
20 col. (6,0m) 5/32 col. (4,0mm)
30 col. (9,0 m) 1/4 col. (6,0mm)

90^ KAMPO TARP VERTIKALIJ SPINDULIJ TIKRINIMAS (H PAV.)

Norint patikrinti 90^ kampo tiksluma, reikia bent 33PED. x 18PED.(10m x 5 m)pto laisvos grindu vietos.Zr.H pav., kurame pavaizduota lazerio padetis kiekviename etape ir kiekvieno etapo metu pazymimu zymiup padetys. Visuomet pazymekite spinduliu storio centra.

1. Padekite lazeri ant glotnaus, plokšci oir stabilaus pagrindo, kuris butu lygus abiem kryptimis, kaip parodyta H-1 pav.).
2. lunkite lazeri.
3. Savo ruoztu del abiej vertikaliu siju.
4. Išilgai priekinio lazerio spindulio pažyměkite tris vietas a, b ir c Cia b yra lazerio spindulio vidurio tasksa.
5. Nustatykite lazeri taip, kad zenym nukreiptas tasksa butu vir s o priekinis lazerio spindulys butu sulgyiotas su c (H-2 pav.).
6. Pažyměkite vieta e soniniame lazerio spindulyje, bent 3 m (10 pédu) atstumu nuo lazerio.
7. Pasukite lazeri pagal laikrodzio rodykle 90^ kampu.
8. Nustatykite lazeri taip, kad zenyn nukreiptas taskskas butu virs b o priekinis lazerio spindulys butu sulgyiotas su e (H-3 pav.).
9. Šoniniame lazerio spindulyje pažyměkite f Šalia a.
10. Ismatuokite atstuma tarpa ir f
11. Jei jusu matmuo yra didesnis nei leistinas atstumas tarp a ir f atitinkamam atstumui nuo bki a (zr. tolesne lentele), lazeri reikia nugabenti i igaliotaji serviso centra.

Atstumas nuo b iki a	Leistinas atstumas Tarp a ir f
3 m (10 pèd.) 3,2	mm (1/8 col.)
4 m (14 pèd.) 3,5	mm (5/32 col.)
5 m (17 pèd.) 4,5	mm (3/16 col.)
6 m (20 pèd.) 5,5	mm (7/32 col.)
7 m (23 pèd.) 6 m	mm (1/4 col.)

Lazerinis jrankis

Specifikaciños

	FMHT77357 (RAUDONAS) FMHT77356(ŽALIAS)
Niveliavimo tikslumas:L ≤3 mm / 10	m (1/8 col. esant 30 pédʒ atstumui)
Horizontalumo / vertikalumo tikslumas	≤3 mm / 10 m (1/8 col. esant 30 pédʒ atstumui)
Kompensavimo ribos: ±4°
Veikimo zona (linija): RAUDONAS: 20	m (65 péd.) (50 m su ieškikliu)	ŽALIAS: 3 5m (115 péd.) (50 m su ieškikliu)
Lazerio klase: 2 klase (IEC/EN60825-1: 2014
Lazerio bangos ilgis 630–680 nm (RAUDONAS) 510~530 nm (ŽALIAS)
Veikimo trukmè (kai visi lazeriai lJUNGTI):	≥24 val. (ličio jonú) ≥8 val. (ličio jonú)
Energios šaltinis: jrengta ličio jonú baterija; 7,2 V NS; 2,0 Ah; 14,4 Wh
IP klase: IP54
(Darbo aplinkos) temperatūros ribos:	10~+40 °C (50~104 °F)
(Sanděliavimo aplinkos) temperatūros ribos:	-20~+40 °C (4~104 °F)
(İkrovimo aplinkos) temperatūros ribos:	5~+40 °C (41~104 °F)

Içindekiler
