KÄYTTÖOHJE FMHT177357 STANLEY

Kayttajaturvallisuus

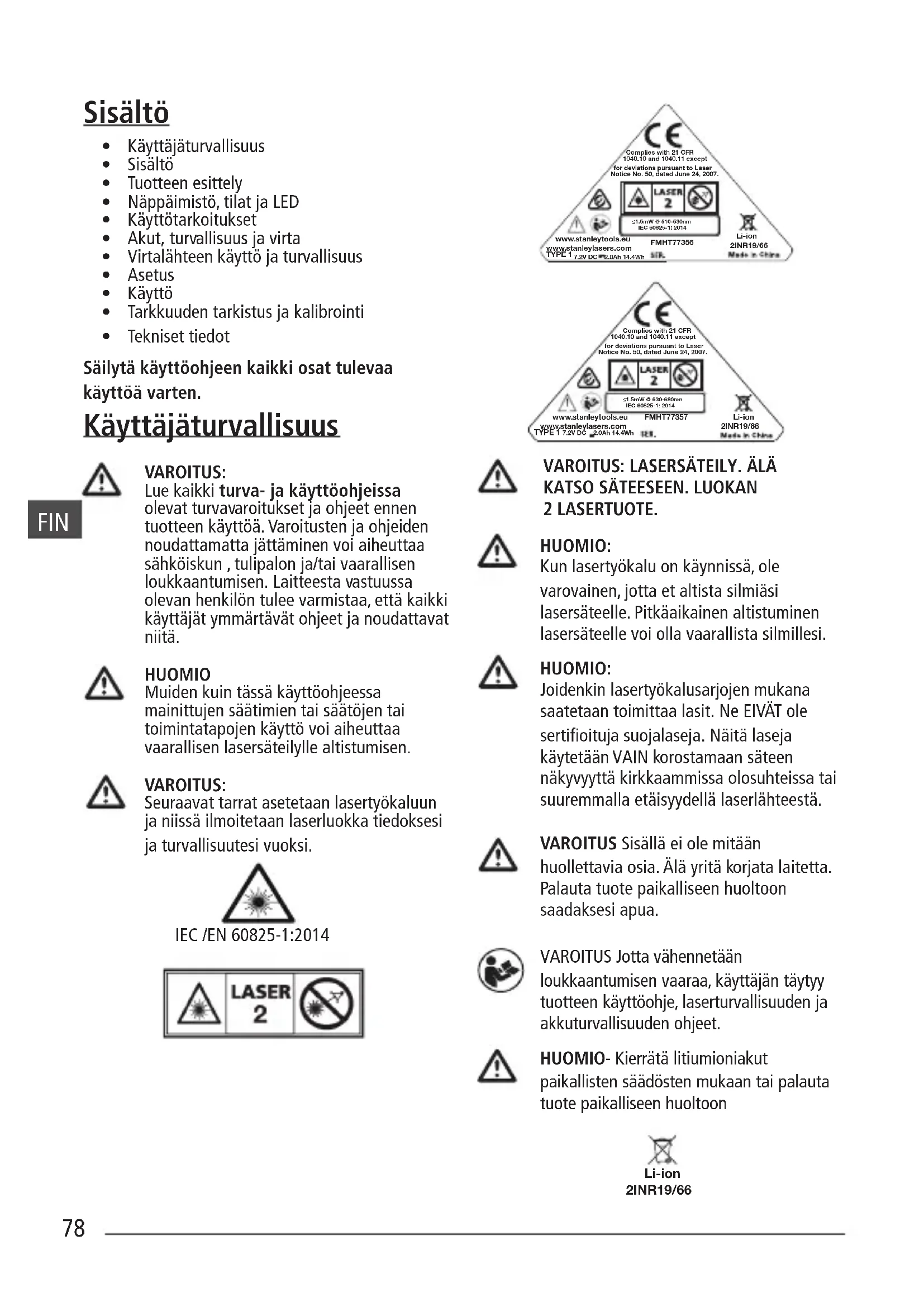

Sisaltö
Tuotteen esittely
Nappaimisto, tilat ja LED
Kayttotarkoitukset
Akut, turvallisus ja virta
Virtalähteen käytö ja turvallisuus
- Asetus
Kaytto
Tarkkuudenaikustus ja kalibrointi
Tekniset tiedot

Säilytä käytöohjeen kaikki osat tulevaa käytöa varten.

Käytäjäturvallisuus

FIN

VAROITUS:

Lue kaikki turva- ja kayttöohjeissa olevat turvavaroitukset ja ohjeet ennen tuotteen kayttoa. Varoitusten ja ohjeiden noudattamatta jattaminen voi aiheuttaa sahkoiskun, tulipalon ja/tai vaarallisen loukkaantumisen. Laitteesta vastuussa olevan henkilon tulee varmistaa, etta kaikki kayttajt ymmartavat ohjeet ja noudattavat niita.

HUOMIO

Muiden kuin tassä kayttöohjeessa mainittujen saatimien tai saatöjen tai toimintatapojen kaytö voi aiheuttaa vaarallisen lasersateilylle altistumisen.

VAROITUS:

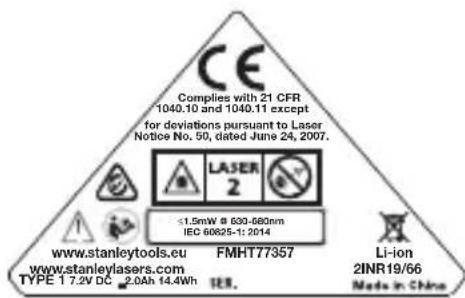

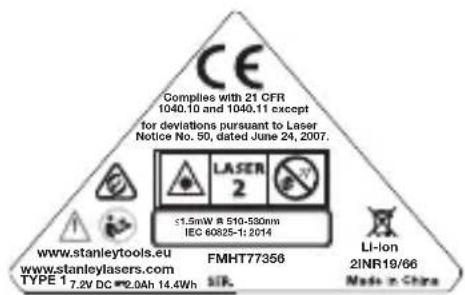

Seuraavat tarrat assetetaan lasertyokaluun ja niissä ilmoitetaan laserluokka tiedoksesi ja turvallisuutesviuksi.

IEC /EN 60825-1:2014

VAROITUS: LASERSATEILY. ALAKATSO SATEESEEN. LUOKAN 2 LASERTUOTE.

HUOMIO:

Kun lasertyokalu on kaynnissä, ole varovainen, jotta et altista silmiäsi lasersateelle. Pitkaikainen altistuminen lasersateelle voi olla vaarallsta silmillesi.

HUOMIO:

Joidenkin lasertyokalusarjojen mukana.
saatetaan toimittaa lasit. Ne EIVAT ole
sertifoituja suojalaseja. Naita laseja kaytetaan VAIN korostamaan sateen nakyvyttkirkkaammissa oloshteissa tai suuremmalla etaisyydella laserlahteesta.

VAROITUS Sisallä ei ole mitään
huollettavia osia. Äla yritä korjata laitetta.
Palauta tuote paikalliseen huoltoon
saadaksesi apua.

VAROITUS Jotta vahennetaan loukkaantumisen vaaraa, kayttajän tayty tuotteen kayttoohje, laserturvallisuuden ja akkuturvallisuuden ohjeet.

HUOMIO-Kierrata litiumioniakut paikallisten saedosten mukaan tai palauta tuote paikalliseen huoltoon

Tuotteen esittely

Kuva A - Lasertyokalu

1. Laserikkuna/-aukko
2. Nappaimisto
3. Virtakytkin/heilurin lukituskytkin
4. Tasavirtalähteen liitäntä

Kuva B - Virta-/kuljetuslukitus

1. Tarra
2. 1/4-20 ja 5/8-11 kierteinen kiinnitys

Kuva C - Nappaimisto ja lasertilat

1. Akku/virta
2. Sateen aktivointinappain
3. Pulssitilan aktivointinappain
4. Pulssitila / poissa tasosta -osoittimen LED-valo

Kuva D - sateen valinnat

Kuva E - Vaakasuuntaisen sateen skannaussuunnan tarkkuus

Kuva F - Vaakasuuntaisen sateen kallistussuunnan tarkkuus

Kuva G - Pystysuuntaisen sateen tarkkuus

Kuva H - Pystysuntaisen sateen 90^ -tarkkuus

Nappaimisto, tilat ja LED

Virtakytkin / heilurin lukituskytkin (kuva B)

Käynistys / heilurin lukitus Pols / itsetasaus paallee

Sammutus / heilurin lukitus paallee

• Käynnistä lasertyökalu siirtämällä kytkin lukitsemattomaan asentoon
• Sammuta lasertyökalu siirtamalla kytkin lukittuun asentoon

Tilat

Lasersäteen käytettävissä oleva tilat.

Katso kuvista C ja D sateen maaritykset.

Itsetasaus (kuva B)

Heilurin lukitus lasertyokalussa tulee vaihtaa lukitsemattomaan/ON-asentoon, jotta itsetasaus otetaan kayttoon, kun se on asetetu asentoon < 4^

Poissa tasosta (kuva B)

• Jos laser on kallistunut >4^ , se ei voi tasata itsea'an ja lasersäde vilkkuu.

Nappaimiston Pulssi-nappain.

Pulssitila PÄLLA/POIS -nappain (uva)

Aktivoi pulttitila painamalla ©nro 9)

K. (Katso kuva)

Pulsitilan LED- / poissa tasosta merkkivalon toiminta (Katso kuva pro 10)

LED POIS

1. Pulssitila on POIS / yksikkö on tasassa

LED PÄLLÄ - JATKUVA VIHREA VALO

1. PULSSITILA ON PÄALLä ja laseryksikkö on itsetasausalueella. (<4 °)

LED PÄLLA - VILKKUU PUNAISENA

1. Laseryksikko on POISSA TASOSTA ja sateet vilkkuvat. (PULSSITILA saattaa olla PÄLLÄ tai POIS asetetusta alkutilasta riippuen.)

Nappaimiston akkunappain

Akkutason osoitinnappain (Katso kuva

Akun keston LED

(Katso kuva pro 7)

LED PÄLLÄ - JATKUVA VIHREA VALO

1. Akun kesto >25%

LED PÄLLÄ - VILKKUU PUNAISENA

1. Akun kesto < 25%

LED POIS

1. Akku taytyy ladata. Lasersateet sammutetty.

Käytötarkoitukset

Luotisuoran siirto

• Kayta pystysuoraa lasersadettä ja luo pystysuora viitepinta.
• Sijoita halut esineet niin, etta ne on kohdistetu pystysuoran viiteppinnan kanssa, jotta varmistetaan esineet ovat luotisuorassa.

Tason siirto

• Käytä vaakasuoraa lasersädettä ja luo vaakasuora viitepinta.
• Sijoita halut esineet niin, etta ne on kohdistettu vaakasuoran viiteppinnan kanssa, jotta varmistetaan esineet ovat tasossa.

Nelio

• Käytä pystysuoria ja vaakasuoria lasersäteitä ja märirä, missä kaksi sädettä kohtaavat.

FIN

Sijoita halut esineet niin, etta ne on kohdistettu sek vaakasuoran etta pystysuoran viiteppinnan kanssa, jotta varmistetaan esineet ovat tasossa.

Akut, turvallisus ja virta

VAROITUS:

Lue kaikki turva- ja käyttoohjeissa
olevat turvavaroitukset ja ohjeet ennen
tuotteen käyttoa. Varoitusten ja ohjeiden
noudattamatta jattaminen voi aiheuttaa
sähköiskun, tulipalon ja/tai vaarallisen
loukkaantumisen. Laitteesta vastuussa olevan
henkilön tulee varmistaa, etta kaikki käyttagat
ymmärvat ohjeet ja noudattavat niita.

• Està tahaton käynistäminen. Varmista, etta off-asennossa ennen kuin dostat laitteen tai kannat sitä. Jos kannat laitetta niin, etta sormesi on kytkimellä tai laitteen aktivointi niin, etta kytkin on paällä-asennossa, voi aiheuttaa onnettomuuden.

• Laserin saa ladata ainoastaanliittamalla sen virtalähteeseen tasavirtalähdeliitannalla, kuten kuvassa A#4 (virtalahde: Huntkey-malli # HKA03612030-8C) Tietyntyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran kaytettynä yhdessä toisen akun kanssa.
• Laserissa on integroitu ja ladattava litiumioniakkuyksikkö, jota käyttajan ei ole tarkoitus vaihtaa tai huoltaa. Alä yritä asentaa muita akkuja, koska se voi aiheuttaa tulipalon tai onnettomuuden vaaran.
  Kun laite ei ole kaytossa, pida se poissa muiden metalliesineiden laheltä, kuten paperiliittimien, kolikoiden, avainten, naULOjen, ruuvien tai muiden pienten esineiden laheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon. Varmista, etta tasavirtalähde on suljettu mukana toimitetulla kumilittimellä, kun laite ei ole kaytossa.
• Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Välta koskemasta tähän nesteseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tata nestettä pääsee silmaan, ota yhteys läakärin. Akista vuotanut akkunesti voi arsyttä tai aiheuttaa palovamman.
• Älä käytä laitetta, jos se vahingoittunut tai sitä on muokattu. Jos tuotteessa käytetaan vahingoittunutta tai mukautettua litiumioniakkua, tuote voi reagoida ennalta- arvaamattomasti ja aiheuttaa tulipalon, rajahdyksen tai loukkaantumisen vaaran.

• Alä altista akkua tai laitetta tulelle tai lialliselle lampötilalle. Altistuminen tulelle tai yli 130^ :n lampötilalle voi aiheuttaa rajahdyksen. Katso suositellut lampötilat Teknisten tietojen taulukosta.
  Lasertuote ei ole kayttajan huollettavissa ja se tulee palauttaa jalleenmyyjalle tai Stanleytakuu-/huoltokesukseen,Jos laitteessa ilmenee toimintahairio tai vaurio. Korjauta tyokalu valtuutetulla asentajalla. Varaosina on kaytettavain alkuperaisia vastaavia osia.Tamavarmistaa tuotteen turvallisuuden.

• Lue kaikki tuotteeseen liittyvat ohjeet ja varoitukset mukana toimitetuista laserturvallisuuden ja akkuturvallisuuden ohjeista/takuusta. Noudata kaikkia paikallsia saadoksiä tuotteen havittamiseksi sen käyttoian loputtua.

Virtalähteen käytö ja turvallisuus

Tärkeitä virtälähteen turvaohjeita.

SÄLYTÄ NÄMÄ OHJEET:

Tyokalusi kayttävirtalahdettavalillä

100-240 V AC @ 50/60 Hz.

Lue kaikki virtalähteen turvaohjeet ja
varoitusmerkinnät sovittimessa ja tuotteessa ennen
virtälähteen käyttoä.

VAROITUS: Sahköiskun vaara. Alä paastā nestettä virtalähteen sisään. Se voi aiheuttaa sahköiskun.

HUOMIO: Palovamman vaara.

HUOMAUTUS: Tietyissä olosuheissa kun sovit on liitetty virtalähteseen, vieras materiaali voi aiheuttaa virtalähteen oikosulun. Johtavat materiaalit kuten, mutta ei naihin rajoittuen, hiomapoly, metallhiukkaset, teräsvilla, alumiinfolio tai muu metallipartikkeleiden kasaantuma, tuee pitäa poissa virtalähteen aukoista.
- Irrota aina sovitin virtalähteestä, kun se ei ole käytössä. Irrota laturi virtalähteestä, ennen kuin yrität puhdistaa sitä. Puhdista vain puhtaalla kuivalla kankaalla
- ALA YRITÄladata tuotetta millään muilla virtalähteillä kuin tuotteen mukana toimitetuilla Virtalähde ja kiinteä akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
- Laserisi mukana toimitettua virtalahdettä ei ole tarkoitettu muuhun käyttoön kuin Fatmax-laserin lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin. Käytä vain HUNTKEY-mallia # HKA03612030-8C
- Pidä virtälähde lasten ulottumattomissa.
- Alä jatā virtalāhdettā sateeseen tai lumeen.

• Vedä pistokkesta äläkä johdosta, kun irrotat virtalähdettä verkkovirrasta. Tämä vahentä pistokkeen ja sahköjohdon vahingoittumisen riskä.
• Alä laita virtalähteen pääle esineita, jotka saattavat aiheuttaa lian kuuman sisäisen lammon. Sijoita virtalähde pois lampölähteiden laheltä.
• Älä käytä virtalähdettä, jos sen virtajohto tai pistoke on vaurioitunut.
• Älä käytä virtalähdettä, jos sihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Alä pura virtalähdett. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan.
• Virtalähde on suunnitelu käytettaväksi 100-240 V AC 50/60 Hz.
• Alä yritä kayttäa mitäan muuta kuin maäritettyä jannitetty.
• Katso lisātieta ja akkuturvallisuuden ohjeista.

Lataaminen

1. Liä virtualahde sopivaan pistorasian ennen laseryksikon yhdistamista.
2. Laita latauskaapeli latausporttiin laseryksikön takana.

HUOMAA: Akkuyksikkö menettä hitaasti latauksensa, jos se jatetaan kayttamatt pitkaksi aikaa. Tuote voi tarvita latausta ennen kayttoa.

Tärkeitä lataustietoja

Virtalahde voi kuumeta latauksen aikana. Tämä on normalaia, eika ole osoitus ongelmasta. Jotta akkuyksikon jähtyminen helpottuu, välta virtalähteen tai akkuyksikon sjoittamista lampimaan paikkaan, kuten metalliseen vajaan tai eristamattömaan perakarryn.

Jos sisäinen akku ei lataudu oikein:

a. Tarkista pistorasian toiminta kytkemalla sihen lamppu tai muu sahkolaite.
b. Tarkista, onko pistorasia liitetty valokytkimeen, joka katkaisee virransyötön silloin, kun valot on sammutetu.
c. Siirra virtualahde ja laseryksikkö paikkaan, jossa ymparovan ilman lamptila on noin 18 - 24^
d. Jos latausongelmat jatkuvat, vie tyokalu ja virtalähde paikalliseen huoltoon.

• Äla jaadyta tai upota virtualahdettä veteen tai muihin{nesteisiin.

VAROITUS: Sahköiskun vaara. Alä paastä nestettä virtalähteen sisään. Se voi aiheuttaa sahköiskun.

HUOMIO: Alä koskaan yritä avata
virtalahdettä mistaän syystä. Tuotteen sisällä
ei ole käytäjan huollettavia osia.

Asetus

Lasertyokalu

• Aseta lasertyökalu tasaiselle, vakaalle pinnalle.
• Käynnistä ja aktivi automaattinen tasausominaisuus siirtämällä heiluri-/ kuljetuslukitus lukitsemattomaan asentoon. (Kuva B #3)
  Lasertyokalu tayty sitten sijoittaa pystyasentoon pinnalle, joka on märitetyn kompensointialueen rajoissa.
• Valitse haluttu sateen maaritys painamalla sateen aktivointipainiketta (kuva C #8) toistuvasti ja solaamalla valinnat, kuten kuvassa D naytetaan.

Lisavarusteiden kiinnitys

• Sijoita lisavaruste paikkaan, jossa sitä ei hairitta ja lahelle mitattavan alueen keskikohtaa.
• Aseta lisavaruste tarpeen mukaan. Sääda paikkaa, jotta varmistat, etta lisavarusteen pohja on lähellä vaakasuoraa (lasertyökalujen kompensointialueen rajoissa).
• Asenna lasertyokalu lisavarusteeseen sopivalla kiinnytastavalla, joka sopii kyseisen lisavarusteen ja lasertyokalun yhdistelmaan.

HUOMIO:

• Alä jata lasertyökalua valvomatta lisavarusteeseen ilman, etta kiinnitysruvi on tāysin kirstetty. Jos nain ei tehdä, se voi aiheuttaa lasertyökalun putoamisen ja mahdollisen vahingoittumisen.

HUOMAA:

• On parasta tukea aina lasertyokalua yhdellä kaddla, kun lasertyokalu sijoitetaan lisavarusteeseen tai poistetaan siita.
• Jos tyokalu on sijoitetu kohteen paalle, kirista kiinnikettä osittain, kohdista lasertyokalu ja kirista sitten kokonaan.

Käytto

HUOMAA:

• Tarkista lasertyokalun tarkkuus aina ennen lasertyokalun kayttoa.
  Lasertyokalu osoittaa, kun se on kompensointialueen rajojen ulkopuolella. Katso LED-kuvaufsia. Sijoita lasertyokalu, jotta saat sen lahemmas vaakasuoraa.
  Kun tyokalu ei ole kaytossa, varmista, etta sammutat lasertyokalun asettamalla heilurilukon lukittuun asentoon.

Virta

• Käynnistä laser siirtämälä heiruri-/ kuljetuslukitus lukitsemattomaan asentoon (kuva B #3).
• Sammuta laser siirtamalla heiluri-/ kuljetuslukitus lukittuun asentoon.
• Valitse haluttu sateen maaritys painamalla sateen aktivointipainiketta (kuva C #8) toistuvasti ja solaamalla valinnat, kuten kuvassa D naytetaan.

Tilat

POIS/lukittu (katso kuvat B)

Laser on pois pälä tä ja heiluri lukittu.

PÄALLÄ/itsetasaus (katso kuvat B)

Heilurilukitus lasertyokalussaasetetaan auki/itsetasausasentoon, kun laser on paall.
- Laserit on suunniteltu tasaamaan itse itsensä. Jos laser on kallistunut >4^ , se ei voi tasata itsea'an ja lasersäde vilkkuu. Kun sateet vilkkuvat, LASER EI OLE TASASSA (TAI VAKASUORASSA) JA SITÄ EI TULISI KÄYTTÄ TASAUKSEN TAI VAKASUORUUDEN MÄRITTÄMISEEN. Kokeile laserin uudelleencohdistamista tasaisemmalla pinnalla.

Tarkkuuden tarkistus ja kalibrointi

Lasertyokalut on tiivistetty ja kalibroitu tehtaallamääritettyihin tarkkuuksiin.
Suosittelemme kalibroinititarkistuksen suorittamista ennen ensimmaista kayttoa ja suorittamaan sen myohemmin saannollisin valiajoin.
Lasertyokalu tulee tarkistaa saannollisesti ja varmistaa sen tarkkuus, erityisesti tarkkoja kohteita varten.
Tarkkuustarkistuksia suoritettaessa kaytä suurinta mahdolista aluetta / etaisyttä lahinnä kayttoetaisyttä. Mitä suurempi alue/etaisyys, sitä helpompaa on mitata laserin tarkkuus.
Lukituksen tayty olla auki-asennossa, jotta lasertyokalu on suorittaa itsetasauksen ennntarkkuunden tarkistamista.
- Aseta laser tasaiselle ja vakaalle alustalle, joka on tasainen molemmissa suunnissa.

TARKLUUDEN TARKISTAMINEN - VAAKASUORA SÄDE, SKANNAUKSEN SUUNTA (KUVA E)

Laserin vaakasuoran skannauksen tarkastaminen vaatii kaksi seinä, jotka ovat noin 9 metrin päässä toisistaan. On tärkeaa suorittaa kalibroinitarkistus kayttamalla etaisyytä, joka ei ole lyhyempi kuin sovellusten etaisyys, jolle tyokalua kaytetaan.

1. Aseta laser 9 m (30') seinan paatya vasten (kuva #1).
2. Kytke laser pälle.
3. Nähdäksesi vaakasuoran lasersäteen.
4. Kaannä laseria seinän vastakkaista paatya kohti samansuuntaisesti seinään nahden.
5. Merkitse vahintaan 9 m (30') etaisyydelle lasersateesta kohta a ja b.
6. Kännä laseria 180^ .
7. Sääda laserin korkeutta niin, etta sateen keskikohta on kohdistunut kohtaan a (kuva #2).
8. Merkitse suoraan kohdan b yla-tai alapuollec Lasersateen tasolle (kuva E #3).
9. Mittaa kohdan b ja c valinen kohtisuora etaisyys.
10. Jos mittaustulos on sallittua kohtienb ja c
    valista etaisyytt suurempi seuraavan taulukon

vastaavien seinien välisellä etäisyddella, laser on vietävaltuutettuun huoltopalveluun huoltoon.

Seinien välinen etäisyys	Sallittu etäisyys Välillä b - c
9 m (30') 6 mm	(1/4")
12 m (40') 8 mm	(5/16")
15 m (50') 10 m	m (13/32")

TARKUUUDEN TARKISTAMINEN - VAAKASUORA SÄDE, KALLISTUKSEN SUUNTA (KUVA F)

Laserin vaakasuoran kallistuksen tarkastaminen vaatii yhden seinan, joka on vahintaan 9 metria pitka. On tärkeaa suorittaa kalibroinitarkistus kayttamalla etaisyytta, joka ei ole lyhyempi kuin sovellusten etaisyys, jolle tyokalua kaytetaan.

1. Aseta laser 9 m (30') seinän päätyä vasten (kuva F#1).
2. Kytke laser pääle.
3. Nähdäksesi vaakasuoran lasersäteen.
4. Kännä laseria seinän vastakkaista paatya kohti samansuuntaisesti seinään nahden.
5. Merkitse vahintaa n 9 m (30') etaisyydelle lasersateestka kohta a ja b.
6. Siirra laser seinan vastakkaiseen paatyn (kuva #2).
7. Suuntaa laser seinan ensimmaista paatya kohti samansuuntaisesti seinaan nahden.
8. Sādā laserin korkeutta niin, etta sateen keskikohta on kohdistunut kohtaan
9. Merkitse suoraan kohdan a yla-tai alapuolle c lasersateen tasolle (kuva F#3).
10. Mittaa kohdan a ja c välinen etäisyys.
11. Jos mittaustulos on sallittua kohtien a ja c välistä etäisyyttä suurempi seuraavan taulukon vastaavien seinien välisellä etäisyydella, laser on vietäva valtuutettuun huoltopalveluun huoltoon.

Seinien välinen etäisyys	Sallittu etäisyss Välillä a - c
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

TARKUUUDEN TARKISTUS - PYYSTYSUORAT SATEET (KUVA G)

Laserin pystysuoran (luotisuora) kalibroinnin
tarkistaminen voidaan tehdä tasmällisimmin,
kun käytettävissä on huomattavasti pystysuoraa
korkeutta ihanteellisesti 9 m niin, etta toinen henkilö
lattialla kohdistaa laseria ja toinen henkilö lattian
lahellä merkitsee sateen sijainnin. On tarkeä
suorittaa kalibroinitarkistus käytamälla etäisyytta,
joka ei ole lyhyempi kuin sovellusten etäisyys, jolle tyokalua käytetään.

1. Aseta laser tasaiselle ja vakaalle alustalle, joka on tasainen molemmissa suunnissa. Käynnistä molemmat pystysuorat säteet (Kuva 6#1).
2. Merkitse lyhyt kaksirivinen, jossa palkit rajat (a, b) ja myös katossa (c, d). Merkitse aina sateiden paksuuden keskikohta (Kuva G#2).
3. Poimia ja kännä laser 180 astetta ja sijoita se niin, etta palkit vastaavat tasaiselle alustalle merkitty linjat (e, f) (Kuva G #3).
4. Merkitse lyhyt kaksirivinen, jossa palkit rajat katossa (g,h).
5. Mittaa etaisyys valiin on merkitty rivejä katossa (c, g ja d, h). Jos mitta on suurempi kuin alla naytetyt arvot, laser taytyh huollattaa valtuutetussa huoltopisteessä.

Katon korkeus	Sallittu etäisyys merkkienvällä
2,5 m 1,5 mm
3 m 2,0 mm
4 m 2,5 mm
6 m 4 mm
9 m 6 mm

90^ TARKUUUDEN TARKISTUS PYSTYSUORIEN SATEIDEN VALILLA (KUVA H)

90^ tarkkuuden tarkistus vaatii avoimen lattiilan suuruudeltaan vahintaan 10m × 5m . Katso kuvasta H laserin sijainti jokaisessa vaiheessa ja jokaisessa vaiheessa tehtyjen merkkien paikka. Merkitse aina sateiden paksuuden keskikohta.

1. Aseta laser tasaiselle ja vakaalle alustalle, joka on tasainen molemmissa suunnissa kuvan H#1 mukaisesti.
2. Kytke laser pälle.
3. Käynnistä molemmat pystysuorat sateet.
4. Merkitse etummaisen lasersateen tasolle kolme kohtaa a, b ja c, joissa b on lasersateen keskellä.
5. Aseta laser niin, etta alapiste on kohdan b
   paallä ja etummainen lasersäde on kohdistunut kohtaan c
   (kuva H #2).
6. Merkitse sijainti e sivusta tulevan lasersateen tasolle vahintaan 3m (10') etaisyydelle laserista.
7. Kaannä laseria 90^ myotapäiväan.
8. Aseta laser niin, etta alapiste on kohdan b paallä ja etummainen lasersäde on kohdistunut kohtaan e (kuva H #3).
9. Merkitse sivusta tulevan lasersäteen tasolle kohta f kohteen a lahelle.
10. Mittaa kohdan a ja f välinen etäisyys.
11. Jos mittaustulos on sallittua kohtien a ja f välistä etäisyyttä suurempi seuraavan taulukon vastaavalla kohtien b - a välisellä etäisyydella, laser on vietäva valtuutettuun huoltopalveluun huoltoon.

Etäisyys välillä b - a	Sallittu etäisyys Välillä a - f
3 m (10') 3,2 mm (1/8")
4 m (14') 3,5 mm (5/32")
5 m (17') 4,5 mm (3/16")
6 m (20') 5,5 mm (7/32")
7 m (23') 6 mm (1/4")

Tekniset tiedot

Lasertyokalu

	FMHT77357 (PUNAINEN) FMHT77356 (VIHREA)
Tasaustarkkuus: ≤3 mm / 10 m
Vaakasuora/pystysuora tarkkuus ≤3 mm / 10 m
Kompensointialue: ±4°
Työskentelyetäisyss (linja): PUNAINEN: 20 m(50 m tunnistimella)		VIHREA: 35 m(50 m tunnistimella)
Laser-luokka: Luokka 2 (IEC/EN60825-1: 2014
Laserin aallonpituus 630–680 nm (PUNAINEN) 510 nm ~ 530 nm (VIHREA)
Käytöaika (kaikki laserit PÄÄLLÄ): ≥24 tuntia (litiumioni) ≥8 tuntia (litiumioni)
Virtualähde: Integroitu litiumioniakkuyksikkö: 7,2 V DC; 2.0 Ah; 14,4Wh
IP-luokitus: IP54
Lämpötila-alue (käytö): 10–40 °C
Lämpötila-alue (varastointi): -20–+40 °C
Lämpötila-alue (lataus): 5–40 °C

Innhold

Toiteluliti / pendli lukustusluliti (joonis B)

1. Laserseade on LOODIST VÄLJAS ja laserikiired vilguvad. (PULSSREZIIM voib olla SEES voi VÄLJAS olenevalt seadistatud algolekust.)

(Skatit attelu Nr. 9)

Pulseşanas režima LED / Ārpus limena indicatora darbiba (Skatīt attelu Nr. 10)

LED IZSLEGTS

1. Pulseşanas rezims ir IZSLEGTS / ierieir limeni

LED IESLEGTS - PASTAVIGI ZAL

(Skatit attelu Nr.7)

LED IESLEGTS - PASTAVIGI ZALŠ

1. Akumulatora ilgums >25%

LED IESLEGTS - MIRGO SARKANS

1. Akumulatora ilgums < 25%

LED IZSLEGTS

1. Akumulatoru nepiecesams uzladet. Lazera stari izslegusies.

Pielietojumi

Svertera parvietosana

• Izmantojot vertikalo lazera staru, izveidojiet vertikalu atskaites plakni.
• Lai nodrosinatu, ka objekts/-i atrodas sverteni, novietojiet velamo(-s) objektu(-s) lidz tie ir limeni ar vertikalo atskaites plakni.

Lima parvietošana

• Izmantojot horizontala lo lazera staru, izveidojiet horizontalalu atskaites plakni.
• Lai nodrošinātu, ka objekts/-i atrodas limeni, novietojiet velamo(-s) objektu(-s) lidz tie ir limeni ar horizontala atskaites plakni.

Kvadrats

• Izmantojot vertikalo un horizontalo lazera staru, izveidojiet puncttu, kur abi stari krustojas.
• Lai nodrosinatu, ka objekts/-i atrodas kvadrata, novietojiet velamo(-s) objektu(-s) lidz tie ir limeni ar vertikalo un horizontala lazera staru.
