HASZNÁLATI ÚTMUTATÓ FMHT77357 STANLEY

• A felhasználó biztonsága érdekében

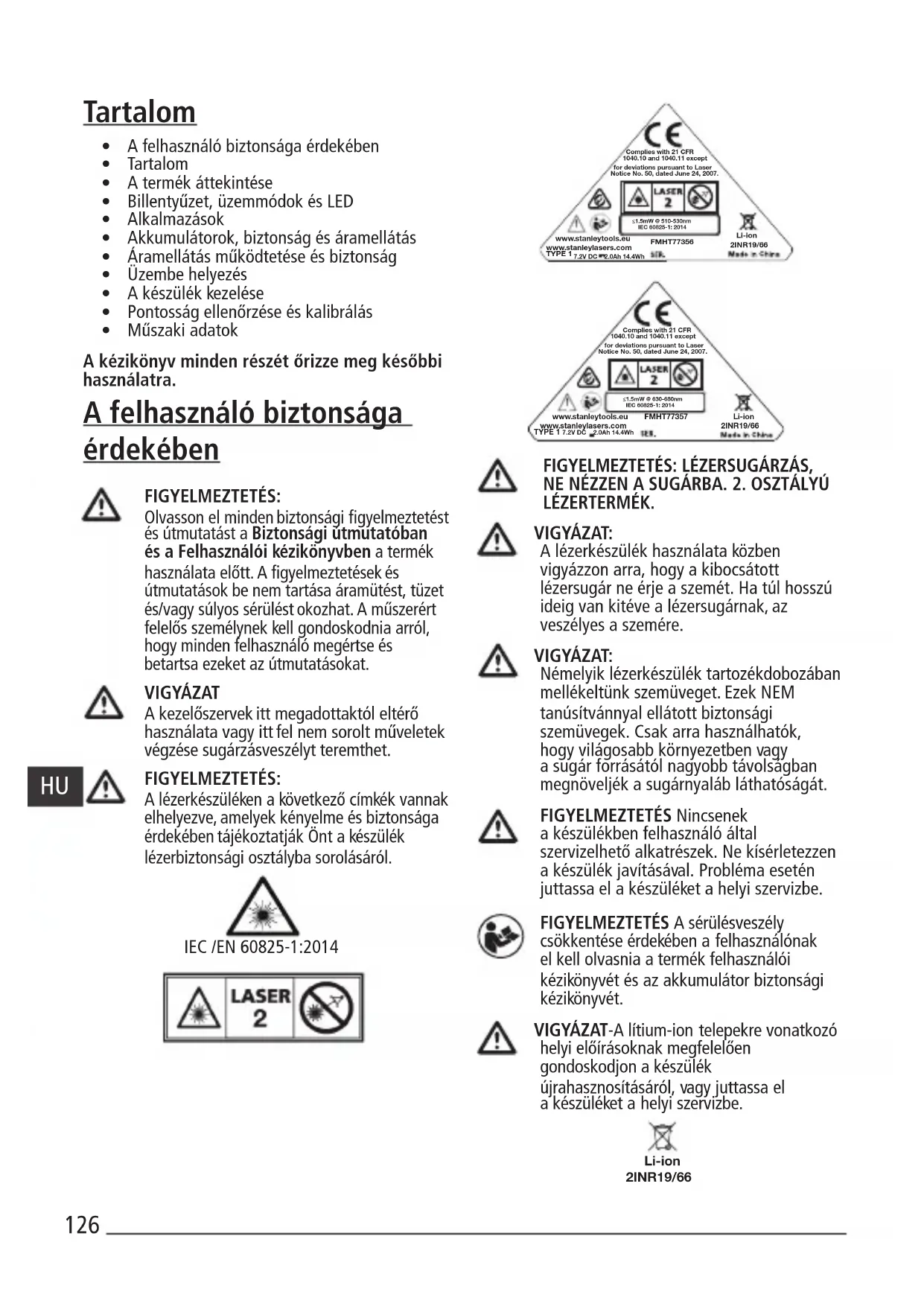

- Tartalom
• A termék áttekintése
• Billentyűzet, üzemmódok és LED
- Alkalmazások
- Akkumulátorok, biztonság és áramellátás
• Áramellátás működtetése és biztonság
- Üzembe helyezés
• A készülék kezelése
- Pontosság ellenőrzése és kalibrálás
- Műszaki adatok

A kézikönyv minden részét őrizze meg későbbi használatra.

A felhasználó biztonsága érdekében

FIGYELMEZTETÉS:

Olvasson el minden biztonsági figyelmeztetést és útmutatást a Biztonsági útmutatóban és a Felhasználói kézikönyvben a termék használata előtt. A figyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat. A műszerért felelős személynek kell gondoskodnia arról, hogy minden felhasználó megértse és betartsa ezeket az útmutatásokat.

VIGYÁZAT

A kezelőszervek itt megadottaktól eltérő használata vagy itt fel nem sorolt műveletek végzése sugárzásveszélyt teremthet.

FIGYELMEZTETÉS:

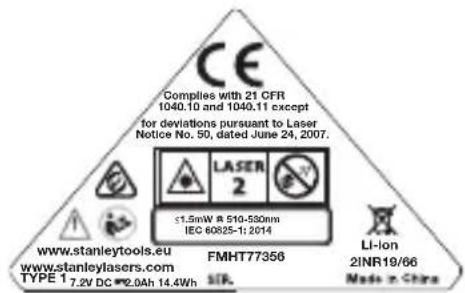

A lézerkészüléken a következő címkék vannak elhelyezve, amelyek kényelme és biztonsága érdekében tájékoztatják Önt a készülék lézerbiztonsági osztályba sorolásáról.

IEC /EN 60825-1:2014

LASER 2

A lézerkészülék használata közben vigyázzon arra, hogy a kibocsátott lézersugár ne érje a szemét. Ha túl hosszú ideig van kitéve a lézersugárnak, az veszélyes a szemére.

VIGYÁZAT:

Némelyik lézerkészülék tartozékdobozában mellékeltünk szemüveget. Ezek NEM tanúsítvánnyal ellátott biztonsági szemüvegek. Csak arra használhatók, hogy világosabb környezetben vagy a sugár forrásától nagyobb távolságban megnöveljék a sugárnyaláb láthatóságát.

FIGYELMEZTETÉS Nincsenek a készülékben felhasználó által szervizelhető alkatrészek. Ne kísérletezzen a készülék javításával. Problema esetén juttassa el a készüléket a helyi szervizbe.

FIGYELMEZTETÉS A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia a termék felhasználói kézikönyvét és az akkumulátor biztonsági kézikönyvét.

VIGYÁZAT-A lítium-ion telepekre vonatkozó helyi előírásoknak megfelelően gondoskodjon a készülék újrahasznosításáról, vagy juttassa el a készüléket a helyi szervizbe.

A termék áttekintése

A ábra - Lézerkészülék

1. Lézerablak/Nyílás
2. Billentyűzet kapcsolója
3. Áramellátás/ingazár kapcsolója
4. Egyenáramú tápellátás aljzata

B ábra - Áramellátás/Szállítási rögzítés

1. Címke
2. 1/4-20 és 5/8-11 menetes foglalat

C ábra - Billentyűzet és Lézer üzemmódok

1. Akkumulátor/Áramellátás
2. Sugáraktiváló gomb
3. Impulzus üzemmód aktiváló gombja
4. Impulzus üzemmód/Szintezési tartományon kívüli állapotot jelző LED

D ábra - A sugár opciói

E ábra - Vízszintes sugár keresztirányú helyzetbeállításának pontossága

F ábra - Vízszintes sugár hosszanti helyzetbeállításának pontossága

G ábra - Függőleges sugár pontossága

H ábra - Függőleges sugár 90° pontossága

Billentyűzet, üzemmódok

és LED

Áramellátás/ingazár kapcsolója (B ábra)

Áramellátás BE/Ingazár ki/Önszintezés be

Áramellátás KI/Ingazár be

• A lézerkészülék bekapcsolásához állítsa a kapcsolót nyitott állásba
• A lézerkészülék kikapcsolásához állítsa a kapcsolót zárt állásba

Üzemmódok

A lézersugár üzemmódjai

A sugár konfigurálásához lásd a C és D ábrát.

Önszintezés (B ábra)

- A lézerkészüléken az ingazárat nyitott / BE állásba kell állítani, hogy az önszintezés működjön, amikor a készülék 4°-nál alacsonyabb helyzetbe van állítva.

Szintezési tartományon kívül (B ábra)

- Ha a lézerkészüléket 4°-nál magasabb helyzetbe állítják, nem tud önszintezést végezni, és a lézersugár villog.

Billentyüzet-impulzus gomb

Impulzus mód be- és kikapcsoló gombja (Lásd a ⑤abrát)

Az impulzus mód aktiválásához nyomja meg a

gombot. (Lásd a ⑨. ábrát)

Impulzus mód LED/Szintezési tartományon kívüli állapotot jelző működés (Lásd a ⑩0 ábrát)

LED KI

1. Impulzus mód KIKAPCSOLVA/ A készülék szintben van

A LED FOLYAMATOS ZÖLD FÉNYE

1. IMPULZUS MÓD BEKAPCSOLVA, és a lézerkészülék önszintezési tartományon belül van. (<4 °)

A LED PIROSAN VILLOG

1. A lézerkészülék SZINTEZÉSI TARTOMÁNYON KÍVÜL van, a sugár villog. (Az IMPULZUS MÓD a kezdeti állapotbeállítástól függően lehet BEKAPCSOLVA vagy KIKAPCSOLVA.)

Billentyüzet-akkumulátor gomb

Akkumulátor szintjelzőjének gombja (Lásd a ⑥abrát)

Akkumulátor üzemidejét jelző LED (Lásd a © 7. ábrát)

A LED FOLYAMATOS ZÖLD FÉNYE

1. Akkumulátor üzemideje >25%
2. Akkumulátor üzemideje <25%
3. Tölteni kell az akkumulátort. A lézersugár lezár.

A LED PIROSAN VILLOG

LED KI

Alkalmazások

Függöleges átvitel

• Függőleges lézersugár használatával hozzon létre egy függőleges referenciasíkot.
• Annak érdekében, hogy a kívánt tárgy(ak) függöleges(ek) legyen(ek), úgy helyezze el öket, hogy a függöleges referenciasíkkal egy vonalban legyenek.

Vízszintes átvitel

• Vízszintes lézersugár használatával hozzon létre egy vízszintes referenciasíkot.
• Annak érdekében, hogy a kívánt tárgy(ak) vízszintes(ek) legyen(ek), úgy helyezze el őket, hogy a vízszintes referenciasíkkal egy vonalban legyenek.

Derékszög

• Függőleges és vízszintes lézersugarak használatával hozzon létre egy pontot, ahol a két sugár egymást keresztezi.
• Annak érdekében, hogy a kívánt tárgy(ak) derékszögű(ek) legyen(ek), úgy helyezze el őket, hogy mind a függőleges, mind a vízszintes lézersugárral egy vonalban legyenek.

Akkumulátorok, biztonság és áramellátás

'ELMEZTETÉS:

Olvasson el minden biztonsági figyelmeztetést és útmutatást a mellékelt Biztonsági útmutatóban és a Felhasználói kézikönyvben a termék használata előtt. A figyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat. A műszerért felelős személynek kell gondoskodnia arról, hogy minden felhasználó megértse és betartsa ezeket az útmutatásokat.

• Előzze meg a készülék véletlen beindulását. Ügyeljen arra, hogy a kapcsoló kikapcsolt állásban legyen, amikor a kezébe veszi vagy hordozza a készüléket. Ha a készüléket úgy hordozza, hogy az ujja a kapcsolón van, ill. bekapcsolt készüléket helyez áram alá, azzal balesetet okozhat.
• A lézerkészülék csak a mellékelt töltőnek az egyenáramú tápellátás aljzatára való csatlakoztatásával tölthető, lásd az A 4 ábrát(Tápellátás: Huntkey, HKA03612030-8C típus) Az a töltő, amelyik alkalmas az

egyik típusú akkumulátor töltésére, a másik akkumulátortípusnál tüzet okozhat.

• A lézerkészülékben beépített és tölthető lítium-ion akkumulátor van, amely a felhasználó által nem cserélhető és nem szervizelhető. Ne próbáljon másfajta akkumulátort használni, mert az sérülést vagy tüzet okozhat.
• Amikor nem használja a készüléket, tartsa távol minden fémes tárgytól, például tűzőkapocstól, érmétől, a kulcsoktól, szögtől, csavartól és minden más apró fémtárgytól, amely az érintkezőket rövidre zárhatná. Az akkumulátor pólusainak rövidre zárása égési sérülést vagy tűzet okozhat. Amikor nem használja a készüléket, az egyenáramú tápellátás aljzatát zárja le a mellékelt gumidugasszal.
• Kedvezőtlen körülmények között a beépített akkumulátorokból szivároghat a folyadék, kerülje el a vele való érintkezést. Ha véletlenül érintkezésbe került a bőrével, öblítse le vízzel. Ha a szemébe folyadék került, ezenkívül forduljon orvoshoz is. Az akkumulátorból kiömlő folyadék irritációt vagy égési sérülést okozhat.
• Ne használja a készüléket, ha sérült vagy át van alakítva. Lítium-ion akkumulátorral táplált sérült vagy átalakított készülék viselkedése kiszámíthatatlan lehet, tüzet, robbanást vagy súlyos sérülést okozhat.
• Az akkumulátort és a készüléket tűztől és szélsőséges hőmérséklettől óvja. 130°C-nál magasabb hőmérséklet robbanást okozhat. A javasolt hőmérsékleti értékek megtalálhatók a műszaki adatok táblázatában.
• A lézertermék felhasználó által nem szervizelhető, hiba vagy sérülés esetén el kell juttatnia forgalmazójához vagy egy Stanley garanciális szervizbe. A készülék karbantartását képzett szakemberrel végeztesse, és csak az eredetivel megegyező cserealkatrészeket használjon fel. Ezzel biztosíthatja a készülék folyamatos biztonságos működését.

- Kérjük, olvasson el minden idevonatkozó útmutatást és figyelmeztetést a mellékelt Akkumulátor biztonság és a Lézerbiztonság/garancia kézikönyvekben. Amikor a termék élettartama lejár, minden helyi előírás betartásával ártalmatlanítsa.

Áramellátás működtetése és biztonság

Tápellátással kapcsolatos fontos biztonsági útmutatások.

MENTSE EL EZEKET AZ ÚTMUTATÁSOKAT:

Az Ön készüléke

100-240 V AC @50/60 Hz tápellátással működik.

A töltő használata előtt olvassa el az arra vonatkozó összes biztonsági és figyelmeztető jelölést.

FIGYELMEZTETÉS: Áramütés veszélye. Ne engedje, hogy folyadék kerüljön a töltő belsejébe. Ez áramütést okozhat.

VIGYÁZAT: Égési sérülés veszélye.

• MEGJEGYZÉS: Bizonyos körülmények között az áram alatt lévő töltő érintkezőit idegen tárgyak rövidre zárhatják. A töltő üregeitől az áramot jól vezető idegen anyagokat távol kell tartani; ide tartoznak a teljesség igénye nélkül a következők: csiszolás után visszamaradó por, fémforgács, acélgyapot, alumínium fólia és más felgyülemlett fémrészecskék.
• Amikor nem használja a töltőt, mindig húzza ki a dugaszát a konnektorból. Tisztítás előtt húzza ki a töltőt a konnektorból. Csak puha és száraz ronggyal tisztítsa.
• NE próbálja a terméket más töltővel tölteni, mint amelyiket hozzá mellékeltük. A töltőt és a beépített akkumulátort kimondottan egymáshoz terveztük.
• A lézerkészülékéhez mellékelt töltő kizárólag Fatmax lézerkészülék töltésére használható. Minden más célú felhasználása tüzet vagy akár halálos áramütést okozhat. Csak a HUNTKEY HKA03612030-8C típust használja.
• Gyermekek által hozzá nem férhető helyen tárolja.

• Esőtől és hótól óvja a töltőt.

• A töltöt ne a kábelénél, hanem a dugaszánál fogva húzza ki a konnektorból. Így kisebb lesz a kábel és a dugasz sérülésének veszélye.

• Ne helyezzen a töltő tetejére olyan tárgyat, amely a belső hőtermelést túlzottan megnövelheti. Hőt kibocsátó tárgyaktól távolra helyezze a töltőt.
• Soha ne használja a töltöt sérült vezetékkel vagy dugasszal.
• Soha ne használja a töltőt, ha azt erős ütés érte, leesett vagy más módon megsérült. Ilyen esetben juttassa el egyik megbízott márkaszervizbe.
• Ne szedje szét a töltőt; juttassa azt el egy megbízott márkaszervizbe, ha karbantartást vagy javítást igényel.
• A töltőt 100-240 V AC @50/60 Hz tápellátásra terveztük.
• Ne is próbálja más feszültségen használni.
• További útmutatásokat az akkumulátor biztonsági kézikönyvben talál.

Töltési folyamat

1. Dugaszolja a töltőt egy alkalmas aljzatra, mielőtt a lézerkészülékhez kapcsolná.
2. Dugaszolja a töltőkábelt a lézerkészülék hátoldalán lévő töltőbemenetre.

TARTSA SZEM ELÖTT: Ha az akkumulátort túl hosszú ideig tartják használaton kívül, lassanként elveszti a töltését. Előfordulhat, hogy a terméket használat előtt fel kell tölteni.

Fontos tudnivalók a töltéshez

Lehetséges, hogy a töltőt töltés közben tapintással melegnek érzékeljük. Ez természetes jelenség, nem jelent hibát. Az akkumulátor használat utáni lehülését elősegítendő, ne helyezze a töltőt meleg környezetbe, például fémépületbe vagy szigetelés nélküli utánfutóba.

Ha a belső akkumulátor nem megfelelően töltödik:

a. lámpával vagy más eszközzel ellenőrizze az aljzatot;
b. ellenőrizze, hogy az aljzat kapcsolódik-e egy villanykapcsolóhoz, amely lekapcsolt állapotban megszakítja az áramellátást;
c. vigye a töltöt és a lézerkészüléket olyan helyre,, ahol a környező levegő hőmérséklete kb. 18 °C és 24 °C között van;
d. ha a töltési probléma továbbra is fennáll, juttassa el a szerszámot és a töltőt a helyi szervizbe.

- Ne hűtse a töltőt, ne merítse vízbe vagy más folyadékba.

FIGYELMEZTETÉS: Áramütés veszélye. Ne engedje, hogy folyadék kerüljön a töltő belsejébe. Ez áramütést okozhat.

VIGYÁZAT: Soha semmilyen okból ne próbálja szétbontani a töltőt. Nincsenek benne felhasználó által szervizelhető alkatrészek.

Üzembe helyezés

Lézerkészülék

• Helyezze a lézerkészüléket lapos és stabil felületre.
• A bekapcsoláshoz aktiválja az önszintező funkciót, állítsa az ingát / szállítási rögzítést nyitott állásba. (B 3 ábra)
• A lézerkészüléket ekkor fejtetőre állított helyzetben kell olyan felületre helyezni, amely a megadott kompenzációs tartományon belül van.
• A sugáraktiváló gomb (C 8 ábra) többszöri lenyomásával és az opciókat átgörgetve válassza ki a kívánt sugárkonfigurációt, ahogyan a D ábra mutatja.

Tartozékok felszerelése

• A tartozékot olyan helyre tegye, ahol nem zavarható könnyen, és a mérendő terület közepén legyen.
• Állítsa be a tartozékot, ahogyan szükséges. Úgy helyezze el, hogy a tartozék alja közel vízszintes (a lézerkészülék kompenzációs tartományán belül) legyen.
• Az adott tartozék-lézerkészülék kombinációhoz illő rögzítési módon csatlakoztassa a lézerkészüléket a tartozékhoz.

HU

VIGYÁZAT:

- Ne hagyja a lézerkészüléket felügyelet nélkül a tartozékon, amíg teljesen meg nem húzta a rögzítőcsavart. Ennek elmulasztása esetén leeshet és megsérülhet a lézerkészülék.

TARTSA SZEM ELÖTT:

• A legjobban bevált gyakorlat, hogy egyik kezünkkel megtámasztjuk a lézerkészüléket, mielőtt rátesszük a tartozékra, vagy arról levesszük.
• Ha egy céltárgyra helyezi, csak részben húzza meg a kötőelemet, állítsa be a lézerkészüléket, majd húzza meg teljesen a csavart.

A készülék kezelése

TARTSA SZEM ELÖTT:

• A lézerkészülék használata előtt mindig ellenőrizze a műszer pontosságát.
• A lézerkészülék jelzi, amikor kívül van a kompenzációs tartományon. Referencia LED leírása Helyezze el újra a lézerkészüléket, hogy közelebb legyen a szinthez.
• Amikor nem használja a készüléket, az ingazárat zárt állásba helyezve kapcsolja ki.

Bekapcsolás

• A lézerkészülék bekapcsolásához állítsa az ingát / a szállításhoz használt zárat nyitott állásba (B 3 ábra).
• A lézerkészülék kikapcsolásához állítsa az ingát / a szállítási rögzítést zárt állásba.
• A sugáraktiváló gomb (C 8 ábra) többszöri lenyomásával és az opciókat átgörgetve válassza ki a kívánt sugárkonfigurációt, ahogyan a D ábra mutatja.

Üzemmódok

KIKAPCSOLVA / Zárva (Lásd a B ábrát)

• A lézerkészülék KI van kapcsolva, és az inga zárva van.

BEKAPCSOLVA / Önszintezés (Lásd a Ⓑ ábrákat)

• A lézerkészüléken az ingazár nyitott / önszintező állásba kerül, amikor a készülék BE van kapcsolva.
• A lézerkészülékeket önszintezésre terveztük. Ha a lézerkészüléket 4°-nál magasabb helyzetbe állítják, nem tud önszintezést végezni, és a lézersugár villog. A lézernyalábok villogása azt jelzi, hogy A KÉSZÜLÉK NINCS VÍZSZINTESBEN (VAGY FÜGGÖLEGESBEN), ÉS NEM HASZNÁLHATÓ VÍZSZINTES (VAGY FÜGGÖLEGES) SZINTEZÉSRE. Próbálja vízszintesebb felületre helyezni a készüléket.

Pontosság ellenőrzése és kalibrálás

• A lézerkészülékeket a gyárban hitelesítik, és a megadott pontosságra kalibrálják.
• Ajánlatos az első használat előtt, majd a későbbiekben rendszeresen ellenőrizni a kalibrálást.
• A lézerkészüléket rendszeresen ellenőrizni kell, hogy biztosítsuk pontosságát, különösen precíz elrendezéseknél.
• A pontosság ellenőrzéséhez a hatótávolsághoz legközelebbi, lehető legnagyobb területet / távolságot használja fel. Minél nagyobb a terület / távolság, annál könnyebb a lézerkészülék pontosságát megmérni.
• A zárnak nyitott állapotban kell lennie, hogy a lézerkészülék a pontosság ellenőrzése előtt önszintezést végezhessen.
• Egyenletes, lapos, stabil, mindkét irányban vízszintes felületre helyezze a lézerkészüléket.

PONTOSSÁG ELLENŐRZÉSE - VÍZSZINTES SUGÁR, KERESZTIRÁNYÚ HELYZETBEÁLLÍTÁS (E ÁBRA)

A készülék keresztirányú helyzetbeállításának ellenőrzéshez két, egymástól 9 m távolságra lévő fal szükséges. Fontos, hogy a kalibrálás ellenőrzéséhez rendelkezésre álló távolság ne legyen kisebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

1. Tegye a készüléket a 9 m hosszúságú fal végéhez (E ábra, 1).
2. Kapcsolja be a lézert.
3. Vízszintes lézernyaláb megjelenítéséhez.
4. Fordítsa a készüléket a fal másik vége felé és a szomszédos fallal párhuzamosan.
5. Legalább 9 m-re jelölje be a lézernyalábon a és b pontot.
6. Fordítsa el a lézert 180°-kal.
7. A lézer magasságát úgy állítsa be, hogy a nyaláb középpontja a a ponthoz igazodjon (E ábra, 2).
8. Közvetlenül a b pont felett vagy alatt jelölje be az c pontot a lézernyaláb mentén (E ábra, 3).
9. Mérje le a függőleges távolságot b és c között.
10. Ha a mérés eredménye nagyobb, mint a megengedhető távolság b és c között, amely az alábbi táblázatban a falak közötti

távolsághoz meg van adva, a készüléket megbízott szervizzel szervizeltetni kell.

A falak közötti távolság	Megengedhető távolság b és között c
9 m 6 mm
12 m 8 mm
15 m 10 mm

PONTOSSÁG ELLENŐRZÉSE - VÍZSZINTES SUGÁR, HOSSZIRÁNYÚ HELYZETBEÁLLÍTÁS (F ábra)

A készülék hosszanti kalibrálásának ellenőrzéshez egyetlen egy, legalább 9 m hosszúságú fal szükséges.

Fontos, hogy a kalibrálás ellenőrzéséhez rendelkezésre álló távolság ne legyen kisebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

1. Tegye a készüléket a 9 m hosszúságú fal végéhez (F ábra, 1).
2. Kapcsolja be a lézert.
3. Vízszintes lézernyaláb megjelenítéséhez.
4. Fordítsa a készüléket a fal másik vége felé és a szomszédos fallal párhuzamosan.
5. Legalább 9 m-re jelölje be a lézernyalábon a és b pontot.
6. Vigye át a lézert a fal másik végéhez ( F ábra, 2).
7. Fordítsa a készüléket ugyanannak a falnak az első vége felé és a szomszédos fallal párhuzamosan.
8. A lézer magasságát úgy állítsa be, hogy a nyaláb középpontja a b ponthoz igazodjon.
9. Közvetlenül a a pont felett vagy alatt jelölje be az c pontot a lézernyaláb mentén ( F ábra, 3).
10. Mérje le a távolságot a és c között.
11. Ha a mérés eredménye nagyobb, mint a megengedhető távolság a és c között, amely az alábbi táblázatban a falak közötti távolsághoz meg van adva, a készüléket megbízott szervizzel szervizeltetni kell.

A falak közötti távolság	Megengedhető távolsága és között c
9 m 6 mm
12 m 8 mm
15 m 10 mm

PONTOSSÁG ELLENŐRZÉSE - FÜGGÓLEGES SUGARAK (G ÁBRA)

A lézer függőleges kalibrálását akkor lehet a legpontosabban ellenőrizni, amikor nagy magasság (9 m az ideális) áll rendelkezésre; egy ember a padlózaton elhelyezi a lézert, a másik pedig a mennyezet közelében jelöli a nyaláb helyzetét. Fontos, hogy a kalibrálás ellenőrzéséhez rendelkezésre álló távolság ne legyen kisebb, mint azoknál az alkalmazásoknál használt távolság, amelyekre a készüléket használni fogják.

1. Helyezze a lézert a padlózatra, és kapcsolja be mindkét függőleges nyalábot (G ábra, 1).
2. Jelölje meg azt a helyet a és b, ahol a sugárnyalábok kereszteződnek a padlón, megjelölve a pozíciót a és b is a padlón, valamint megjelölve azt is, ahol a sugárnyalábok a mennyezeten kereszteződnek c és d. Mindig a nyaláb vastagságának közepét jelölje meg (G ábra, 2).
3. Forgassa el a lézert 180 fokkal, majd helyezze át úgy, hogy a nyalábok kereszteződése pontosan a padlózat eredeti jelölésein a és b legyen (G ábra, 3).
4. Jelölje meg a nyalábok kereszteződésének helyét a mennyezeten e és f.
5. Mérje meg a mennyezeten lévő két jelölés c, g és d, h közötti távolságot. Ha az nagyobb, mint a lentebb megadott értékek, a lézert szakszervizzel szervizeltetni kell.

TávolságFalak között	Megengedhető távolságJelölések között
2,5 m 1,5 mm
3,0 m 2,0 mm
4,0 m 2,5 mm
6,0 m 4,0 mm

TávolságFalak között	Megengedhető távolságJelölések között
2,5 m 1,5 mm
9,0 m 6,0 mm

90°- OS PONTOSSÁG ELLENŐRZÉSE - FÜGGÓLEGES SUGARAK KÖZÖTT (H ábra)

A 90° pontosságának ellenőrzéséhez egy legalább 10 m x 5 m nagyságú nyílt padlózatú terület szükséges. A H ábrán nézze meg a lézerkészülék elhelyezkedését az egyes lépéseknél és a lépésenként készített jelölések elhelyezkedését. Mindig a nyaláb vastagságának közepét jelölje meg.

1. Egyenletes, lapos, stabil, mindkét irányban vízszintes felületre helyezze a lézerkészüléket (H ábra, 1).
2. Kapcsolja be a lézert.
3. Kapcsolja be a függőleges fénysugaraknak.
4. Az elülső lézernyaláb mentén jelöljön be három helyet: a, b és c; ahol a b lézernyaláb felezőpontjánál van.
5. Helyezze el a lézert úgy, hogy a lefelé irányuló pont a 6 felett legyen, és az elülső lézernyaláb a c ponthoz igazodjon ( H ábra, 2).
6. Jelöljön be egy e helyet az oldalsó lézernyaláb mentén a készüléktől legalább 3 m-re.
7. Fordítsa el a lézert az óramutató járásának irányában 90°-kal.
8. Helyezze el a lézert úgy, hogy a lefelé irányuló pont a b felett legyen, és az elülső lézernyaláb a e ponthoz igazodjon ( H ábra, 3).
9. Az oldalsó lézernyaláb mentén jelöljön be egy f pontot a a mellett.
10. Mérje le a távolságot a és f között.
11. Ha a mérés eredménye nagyobb, mint a megengedhető távolság a és f között, amely az alábbi táblázatban a b és a közötti távolsághoz meg van adva, a készüléket megbízott szervizzel szervizeltetni kell.

Távolságb és a között	Megengedhető távolsága és f között
3 m 3,2 mm
4 m 3,5 mm
5 m 4,5 mm
6 m 5,5 mm
7 m 6 mm

Müszaki adatok

Lézerkészülék

	FMHT77357(VÖRÖS) FMHT77356(ZÖLD)
Szintezési pontosság: ≤3 mm / 10 m
Vízszintes / függőleges pontosság	≤3 mm / 10 m
Kompenzációs tartomány: ± 4°
Munkatávolság (vonal): VÖRÖS: 20 m	(detektorral 50 m)	ZÖLD: 35 m(detektorral 50 m)
Lézer osztály: 2. osztály (IEC/EN60825-1: 2014
Lézersugár hullámhossza 630-680 nm (VÖRÖS) 510 nm ~ 530 nm (ZÖLD)
Üzemidő(minden lézer bekapcsolva):	≥ 24 óra (Li ion) ≥ 8 óra (Li ion)
Áramforrás: Beépített lítium-ion akkucsomag, 7,2 V DC, 2,0 Ah, 14,4 Wh
Védelmi osztály: IP54
Hőmérséklet-tartomány (üzemi): 10°C – + 40°C
Hőmérséklet-tartomány (tárolási): -20°C – +40°C
Hőmérséklet-tartomány (töltési): 5°C – +40°C

Obsah

• Bezpečnost' používatel'a
• Obsah
• Prehl'ad produktu
• Klávesnica, režimy a LED
• Aplikácie
  • Batérie, bezpečnost a napájanie
  • Prevádzka a bezpečnost napájania
• Nastavenie
• Prevádzka
  • Kontrola presnosti a kalibrácia
• Technické údaje

Batérie, bezpečnost a napájanie

VAROVANIE:
