BRUKSANVISNING FMHT77357 STANLEY

• Knappsats, lägen och LED

• Batterier, säkerhet och ström

• Strömförsörjning Drift och säkerhet

• Noggrannhet kontroll och kalibrering

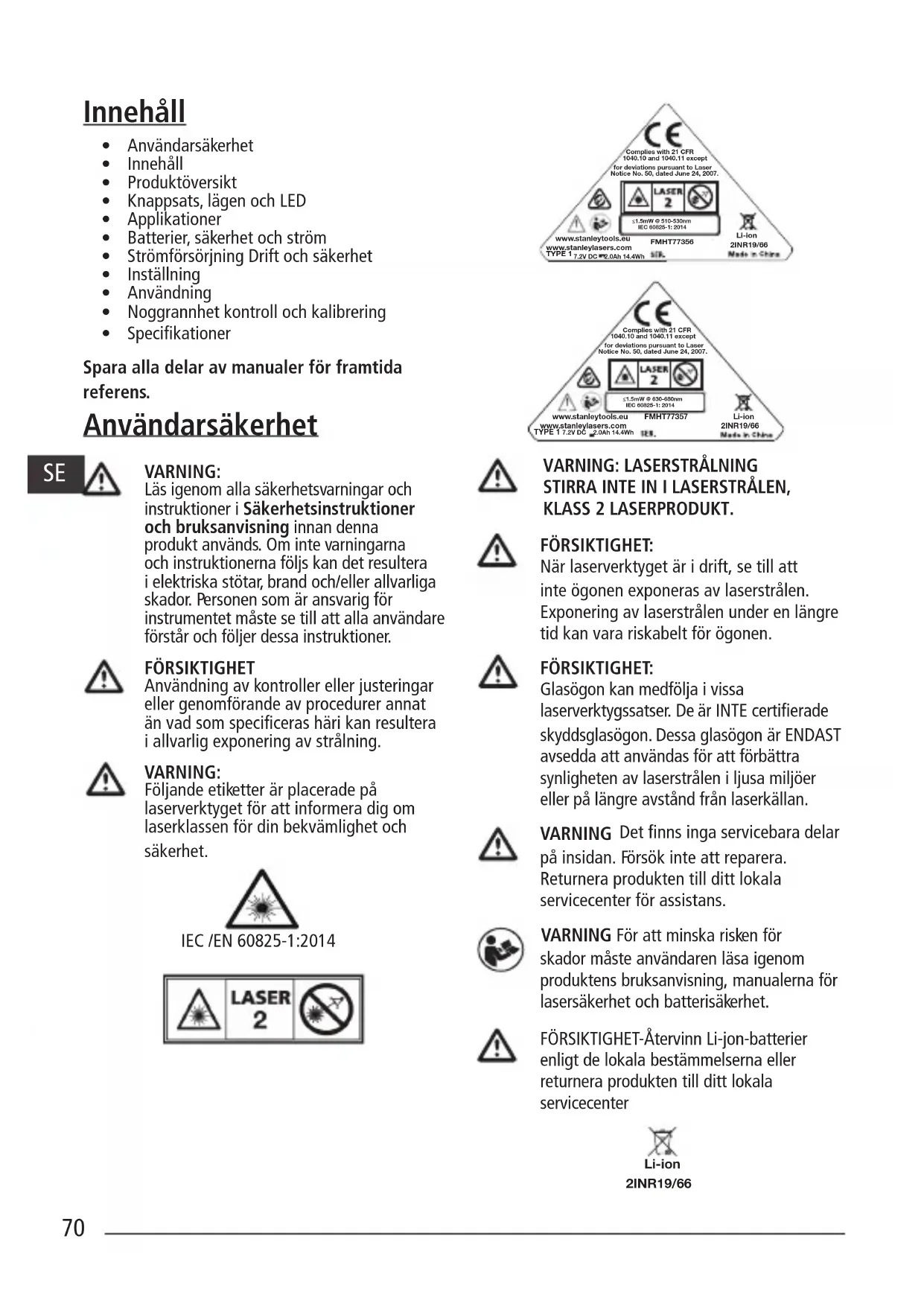

• Specikationer Spara alla delar av manualer för framtida referens. Användarsäkerhet VARNING: Läs igenom alla säkerhetsvarningar och instruktioner iSäkerhetsinstruktioner och bruksanvisning innan denna produkt används. Om inte varningarna och instruktionerna följs kan det resultera ielektriska stötar, brand och/eller allvarliga skador. Personen som är ansvarig för instrumentet måste se till att alla användare förstår och följer dessa instruktioner. FÖRSIKTIGHET Användning av kontroller eller justeringar eller genomförande av procedurer annat än vad som speciceras häri kan resultera iallvarlig exponering av strålning. VARNING: Följande etiketter är placerade på laserverktyget för att informera dig om laserklassen för din bekvämlighet och säkerhet.

STIRRA INTE IN ILASERSTRÅLEN, KLASS 2 LASERPRODUKT. FÖRSIKTIGHET: När laserverktyget är idrift, se till att inte ögonen exponeras av laserstrålen. Exponering av laserstrålen under en längre tid kan vara riskabelt för ögonen. FÖRSIKTIGHET: Glasögon kan medfölja ivissa laserverktygssatser. De är INTE certierade skyddsglasögon. Dessa glasögon är ENDAST avsedda att användas för att förbättra synligheten av laserstrålen iljusa miljöer eller på längre avstånd från laserkällan. VARNING Det nns inga servicebara delar på insidan. Försök inte att reparera. Returnera produkten till ditt lokala servicecenter för assistans. VARNING För att minska risken för skador måste användaren läsa igenom produktens bruksanvisning, manualerna för lasersäkerhet och batterisäkerhet. FÖRSIKTIGHET-Återvinn Li-jon-batterier enligt de lokala bestämmelserna eller returnera produkten till ditt lokala servicecenter 2INR19/66 Li-ion71 Produktöversikt Figur A- Laserverktyg

1. Laserfönster/öppning

2. Knappsatsomkopplare

3. Ström-/pendellåsomkopplare

6. 1/4-20 och 5/8-11 gängmontering

Figur C - Knappsats och Laserlägen

10. Indikator-LED pulsläge/ej vägrät

Figur D - Strålalternativ Figur E - Horisontell strålsökning riktningsnoggrannhet Figur F - Horisontell strållutning riktningsnoggrannhet Figur G - Vertikal strålnoggrannhet Figur H - Vertikal stråle 90° noggrannhet Knappsats, lägen och LED Ström/Pendellåsomkopplare (Fig B) Ström PÅ/Pendellås av/Självnivellering på Ström AV/Pendellås på

• För att slå PÅ laserverktyget ytta omkopplaren till den upplåsta positionen

• För att stänga AV laserverktyget ytta omkopplaren till den låsta positionen Lägen Laserstråle tillgängliga lägen. Se Figurerna C och D för strålkonguration. Självnivellering (Fig B)

• Pendellåset på laserverktyget måste omkopplas till upplåst/ON-position för att aktivera självnivellering när den är placerad ien <4 °. Utanför nivå (Fig B)

• Om lasern har lutats > 4° då kan den inte självnivellera och laserstrålen kommer att blinka. Knappsats-pulsknapp. Knapp pulsläge PÅ/AV (Se gur ) Tryck på för att aktivera pulsläge. (Segur # 9) Pulsläge LED/utanför nivå-indikatordrift (Segur # 10) LED AV

1. Pulsläge är AV/enhet är inivå

2. PULSLÄGE är PÅ och laserenheten är inom

självnivelleringsområdet. (<4 °)

3. Laserenhet är UTANFÖR NIVÅ och strålen

blinkar. (PULSLÄGE kan vara PÅ eller AV beroende på första statusinställning.) Knappsats-batteriknapp Indikatorknapp batterinivå (Se gur ) Batteriliv LED (Se gur # 7)

3. Batteri behöver laddas. Laserstråle avstängd.SE

Applikationer Lodrät överföring

• Använd den vertikala laserstrålen och etablera ett vertikalt referensplan.

• Placera det/de önskade föremål(et/-en) till de är ilinje med det vertikala referensplanet för att garantera att föremål(et/en) är lodräta. Nivelleringsöverföring

• Använd den horisontella laserstrålen och etablera ett horisontellt referensplan.

• Placera det/de önskade föremål(et/-en) till de är ilinje med det horisontella referensplanet för att garantera att föremål(et/en) är inivå. Kvadrat

• Använd de vertikala och horisontella laserstrålarna för att etablera en punkt där de två laserstrålarna korsas.

• Placera det/de önskade föremål(et/-en) till de är ilinje med både den vertikala och horisontella laserstrålen för att garantera att föremål(et/en) är ikvadratiska. Batterier, säkerhet och ström VARNING: Läs igenom alla säkerhetsvarningar och instruktioner isom inkluderas imedföljande Säkerhetsinstruktioner och bruksanvisning innan denna produkt används. Om inte varningarna och instruktionerna följs kan det resultera ielektriska stötar, brand och/eller allvarliga skador. Personen som är ansvarig för instrumentet måste se till att alla användare förstår och följer dessa instruktioner.

• Förebygg oavsiktlig start. Se till att omkopplaren är iavstängs läge innan enheten lyfts upp eller bärs. Att bära enheten med ngret på omkopplaren eller mata enheten med omkopplaren ipåslaget läge inbjuder till olyckor.

• Lasern skall endast skall endast laddas med nätanslutningen som medföljer genom att ansluta den till DC strömuttaget som visas igur A#4 (strömförsörjning: Huntkey modell # HKA03612030-8C) En laddare som är lämplig för en typ av produkt eller batteripaket kan skapa en brandrisk när den används med en annan produkt eller annat batteripaket.

• Lasern levereras med ett integrerat och laddningsbart Li-jon batteripaket som inte är utbytbart eller servicebart av användaren. Försök inte att installera något annat batteripaket eftersom det kan skapa en risk för skador och brand.

• När enheten inte används, håll den borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda. Se till att DC strömuttaget är stäng med medföljande gummiplugg när det inte används.

• Under missbruksförhållanden kan vätska komma ut från de integrerade batterierna, undvik kontakt med detta. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer ikontakt med ögonen, uppsök läkare. Vätska som läcker ut ur batterierna kan ge upphov till irritation eller brännskador.

• Använd inte enheten om den är skadad eller modierad. Skadad eller modierad Li-jon batteriströmförsörjd produkt kan uppvisa oförutseddbart beteende som kan resultera ibrand, explosion eller skador.

• Utsätt inte batteripaketet för brand eller höga temperaturer. Exponering för brand eller temperaturer över 130 °C kan orsaka explosion. Se rekommenderade temperaturer ispecikationstabellen.

• Laserprodukten är inte användarservicebar och skall returneras till distributören eller Stanley garanti-/servicecenter vid fel eller skador. All tillämpad service skall göras av en kvalicerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att produktens säkerhet bibehålls.73

• Läs igenom alla relaterade instruktioner och varningar imedföljande manualen Batterisäkerhet och lasersäkerhet/garanti. Följ alla lokala bestämmelser för avyttring av produkten när den är förbrukad. Strömförsörjning Drift och säkerhet Viktiga säkerhetsinstruktioner för strömförsörjning. SPARA DESSA INSTRUKTIONER: Ditt verktyg använder en strömförsörjning mellan 100-240V AC vid 50/60Hz. Innan nätanslutningen används, läs igenom alla säkerhetsinstruktioner och varningsmarkeringar på nätanslutningen och produkten. VARNING: Risk för elektrisk stöt. Låt ingen vätska komma in inätanslutningen. Det kan resultera ielektriska stötar. FÖRSIKTIGHET: Risk för brännskada.

• NOTERA: Under vissa förhållanden när nätanslutningen är inkopplad ieluttaget kan den kortslutas av främmande föremål. Främmande föremål såsom, men inte begränsat till, slipdamm, metallspån, stålull, aluminiumfolie eller någon ansamling av metallpartiklar som är ledande bör hållas borta från nätanslutningen.

• Koppla alltid ur nätanslutningen från eluttaget när den inte används. Koppla ifrån nätanslutningen vid rengöring. Rengör endast med en mjuk, torr trasa

• GÖR INTE försök att ladda produkten med någon nätanslutning annan än den som medföljer produkten. Nätanslutningen och det integrerade batteripaketet är speciellt konstruerade att fungera tillsammans.

• Nätanslutningen som medföljer lasern är inte avsedd för annan användning än laddning av Fatmax lasern. All annan användning kan resultera ibrandrisk, elektriska stötar eller dödsfall av elektrisk ström. Använd endast HUNTKEY modell # HKA03612030-8C

• Förvara nätanslutningen utom räckhåll för barn.

• Utsätt inte nätanslutningen för regn eller snö.

• Dra isjälva kontakten och inte isladden när nätanslutningen kopplas ur. Detta kommer att minska risken för skador på elkontakten och sladden.

• Placera inga föremål ovanpå nätanslutningen eftersom det kan resultera ihög intern hetta. Placera nätanslutningen på säkert avstånd från alla värmekällor.

• Använd inte nätanslutningen med skadad sladd eller stickkontakt.

• Använd inte nätanslutningen om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Lämna den till ett auktoriserat servicecenter.

• Demontera inte nätanslutningen, lämna den till ett auktoriserat servicecenter när service eller reparation behövs.

• Nätanslutningen är designad att fungera med 100-240V AC vid 50/60Hz.

• Försök inte att använda någon annan spänning.

• Se batterisäkerhetsmanualen för ytterligare instruktioner. Laddningsprocedur

2. Sätt iladdningskabeln iladdningsuttaget på

baksidan av laserenheten. NOTERA: Ett batteripaket kommer successivt att förlora dess laddning när det inte används under en längre period. Produkten behöver laddas innan den används igen. Viktiga laddningsnoteringar Nätanslutningen kan bli för varm för att vidröras under laddningen. Detta är normalt och indikerar inte något problem. För att möjliggöra kylning av batteripaketet efter användning, undvik att placera nätanslutningen eller batteripaketet ien varm miljö såsom iett metallskjul eller en oisolerad vagn. Om det interna batteripaketet inte laddas ordentligt: a. Kontrollera strömmen iuttaget genom att ansluta en lampa eller någon annan apparat. b. Kontrollera om uttaget är anslutet till en strömbrytare som stänger av strömmen när du släcker ljuset. c. Flytta adaptern och laserenheten till en plats där den omgivande temperaturen är ungefär 18°C - 24°C. d. Om laddningsproblemen kvarstår, lämna adaptern och verktyget till ditt lokala servicecenter.SE

• Frys inte eller sänk ned nätanslutningen ivatten eller annan vätska. VARNING: Risk för elektrisk stöt. Låt ingen vätska komma in inätanslutningen. Det kan resultera ielektriska stötar. FÖRSIKTIGHET: Försök aldrig att öppna nätanslutningen av någon anledning. Produkten innehåller inga användarservicebara delar. Inställning Laserverktyg

• Placera laserverktyget på den plan och stabil yta.

• För att slå PÅ och aktivera den automatiskt nivelleringsfunktionen ytta pendel-/ transportlåset till upplåst position. (Fig B #3)

• Laserverktyget måste sedan placeras iupprätt läge på en yta som är inom det specicerade kompensationsområdet.

• Välj önskad strålkonguration genom att trycka på strålaktiveringsknappen (gurC#8) upprepade gånger och gå igenom de alternativ som visas igur D. Montering av tillbehör

• Placera tillbehöret på en plats där det är lättåtkomligt och inte störs och nära den centrala delen som skall mätas.

• Inställning av tillbehöret såsom krävs. Justera positionen för att vara säker på att tillbehörsbasen är nära horisontell (inom verktygets kompensationsområde).

• Montera laserverktyget på tillbehöret med den lämpliga fästmetod som skall användas med tillbehörs-/laserverktygskombinationen. FÖRSIKTIGHET:

• Lämna inte laserverktyget utan uppsikt på ett tillbehör utan att dra åt fästskruven fullständigt. Om så inte görs kan det leda till att laserverktyget faller ned och får bestående skador. NOTERA:

• Det bästa sättet är att alltid stödja laserverktyget med ena handen vid placering eller borttagning av laserverktyget från ett tillbehör.

• Om den placeras över ett mål, dra delvis åt fästningen, rikta ilaserverktyget och dra sedan åt helt och hållet. Användning NOTERA:

• Innan laserverktyget används, kontrollera alltid att laserverktygets noggrannhet.

• Laserverktyget kommer att indikera när det är utanför kompensationsområdet. Beskrivning referens-LED. Placera om laserverktyget så att det är närmare ivågrätt.

• När det inte används, se till att stänga AV laserverktyget genom att placera pendellåset ilåst position. Ström

• För att slå PÅ, ytta pendel-/transportlåset il upplåst position.(Fig B #3)

• För att stänga AV lasern, ytta pendel-/ transportlåset till låst position.

• Välj önskad strålkonguration genom att trycka på strålaktiveringsknappen (gurC#8) upprepade gånger och gå igenom de alternativ som visas igur D. Lägen AV/låst (se gurerna

Lasern kommer att vara avstängd och pendeln låst. PÅ/självnivellering (se gurerna

Pendellåset på laserverktyget kommer att vara positionerat iupplåst/självnivellerande positionen när lasern är påslagen.

• Lasern är designad att självnivellera. Om lasern har lutats > 4° då kan den inte självnivellera och laserstrålen kommer att blinka. När strålen blinkar ÄR INTE LASERN

INIVÅ (ELLER VERTIKALT) OCH SKALL

INTE AVNÄNDAS FÖR ATT AVGÖRA ELLER MARKERA NIVÅ ELLER VERTIKALT. Försök att placera om lasern på en mer jämn yta.75 Noggrannhet kontroll och kalibrering

• Laserverktyget är förseglat och kalibrerat på fabrik enligt den noggrannhet som specicerats.

• Det rekommenderas att utföra en kalibreringskontroll innan första användning och sedan regelbundet vid framtida användning.

• Laserverktyget skall kontrolleras regelbundet för att garantera dess noggrannhet, särskilt för precisa layouter.

• När noggrannhetstest utförs, använd största möjliga område/avstånd, närmast användningsområdet. Ju större område/avstånd desto enklare att mäta noggrannheten hos lasern.

• Låset måste vara iupplåst position för att möjliggöra för laserverktyget att självnivellera innan kontroll av noggrannheten.

• Placera lasern på en slät och plan yta som är vågrät ibåda riktningarna.

KONTROLL AV NOGGRANNHETEH -

HORISONTELL STRÅLE, SÖKRIKTNING (FIG. E) Kontroll av den horisontella sökkalibreringen kräver två väggar med 9 meters mellanrum. Det är viktigt att genomföra en kalibreringstest med ett avstånd som inte är kortare än det avstånd som verktyget skall användas för.

Placera lasern mot änden av en 9m (30′) vägg (bild

Vrid lasern mot den motsatta änden av väggen och parallellt med närliggande väggen.

Justera höjden på lasern så att centrumet på strålen är i linje med

Direkt ovanför eller nedanför

längs med laserstrålen (bild

Mät det vertikala avståndet mellan

Om din mätning är större än Tillåtet avstånd mellan

för motsvarande Avstånd mellan väggarna i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter. Avstånd mellan väggarna Tillåtet avstånd Mellan

STRÅLE, SÖKRIKTNING (FIG. F) Kontroll av den horisontella sökkalibreringen av lasern kräver två väggar med minst 9 meters mellanrum. Det är viktigt att genomföra en kalibreringstest med ett avstånd som inte är kortare än det avstånd som verktyget skall användas för.

Placera lasern mot änden av en 9m (30′) vägg (bild

Vrid lasern mot den motsatta änden av väggen och parallellt med närliggande väggen.

Flytta lasern till motsatta änden av väggen (bild

Rikta in lasern mot den första änden av väggen och parallellt med närliggande väggen.

Justera höjden på lasern så att centrumet på strålen är i linje med

Direkt ovanför eller nedanför

längs med laserstrålen (bild

Mät avståndet mellan

Om din mätning är större än Tillåtet avstånd mellan

för motsvarande Avstånd mellan väggarna i följande tabell måste lasern lämnas för service hos ett auktoriserat servicecenter. Avstånd mellan väggarna Tillåtet avstånd Mellan

STRÅLE (FIG. G) Kontroll av den vertikala (lodräta) kalibreringen av lasern görs mest noggrant när det ett stort antal vertikala höjder tillgängliga, idealiskt 9 m, med en person på golvet och positionerar lasern och en annan person nära taket för att markera positionen av strålen. Det är viktigt att genomföra en kalibreringstest med ett avstånd som inte är kortare än det avstånd som verktyget skall användas för.

Placera lasern på en slät och plan yta som är vågrät i båda riktningarna. Slå på båda vertikala strålarna (Figur

Markera två korta rader där balkar kors

) och också i taket (

Plocka upp och rotera lasern 180 grader, och håll den så balkarna matchar de markerade linjerna på en plan yta (

Markera två korta rader där balkar kors i taket

Mät avståndet mellan varje uppsättning markerade linjer i taket (

). Om mätningen är större än värdena som visas nedan måste lasern lämnas för service på ett auktoriserat servicecenter. Takhöjd Tillåtet avstånd mellan markeringar 2,5 m 1,5 mm 3 m 2,0 mm 4 m 2,5 mm 6 m 4 mm 9 m 6 mm

KONTROLLERA 90º NOGGRANNHETEN MELLAN

VERTIKALA STRÅLAR (FIG. H) För kontroll av 90º noggrannhet krävs en öppen golvyta på minst 10 m x 5 m. Se figur H för placering av lasern vid varje steg och för lokalisering av märkningarna som gjorts ivarje steg. Markera alltid centrum av strålens tjocklek.

Placera lasern på en slät och plan yta som är vågrät i båda riktningarna, såsom visas i bild

Slå på båda vertikala strålarna.

Längs med frontlaserstrålen, markera tre platser

är en mittpunkt på laserstrålen.

Placera lasern så att nedåtpunkten är över

och frontlaserstrålen är i linje med

längs med sidolaserstrålen minst 3 m (10’) från lasern.

Placera lasern så att nedåtpunkten är över

och frontlaserstrålen är i linje med

Mät avståndet mellan

Om din mätning är större än Tillåtet avstånd mellan

för motsvarande Avstånd från

i följande tabell måste lasern lämnas för service hor ett auktoriserat servicecenter. Avstånd från

Tillåtet avstånd Mellan
