LIETOŠANAS INSTRUKCIJA FMHT77357 STANLEY

• Lietotāja drošība

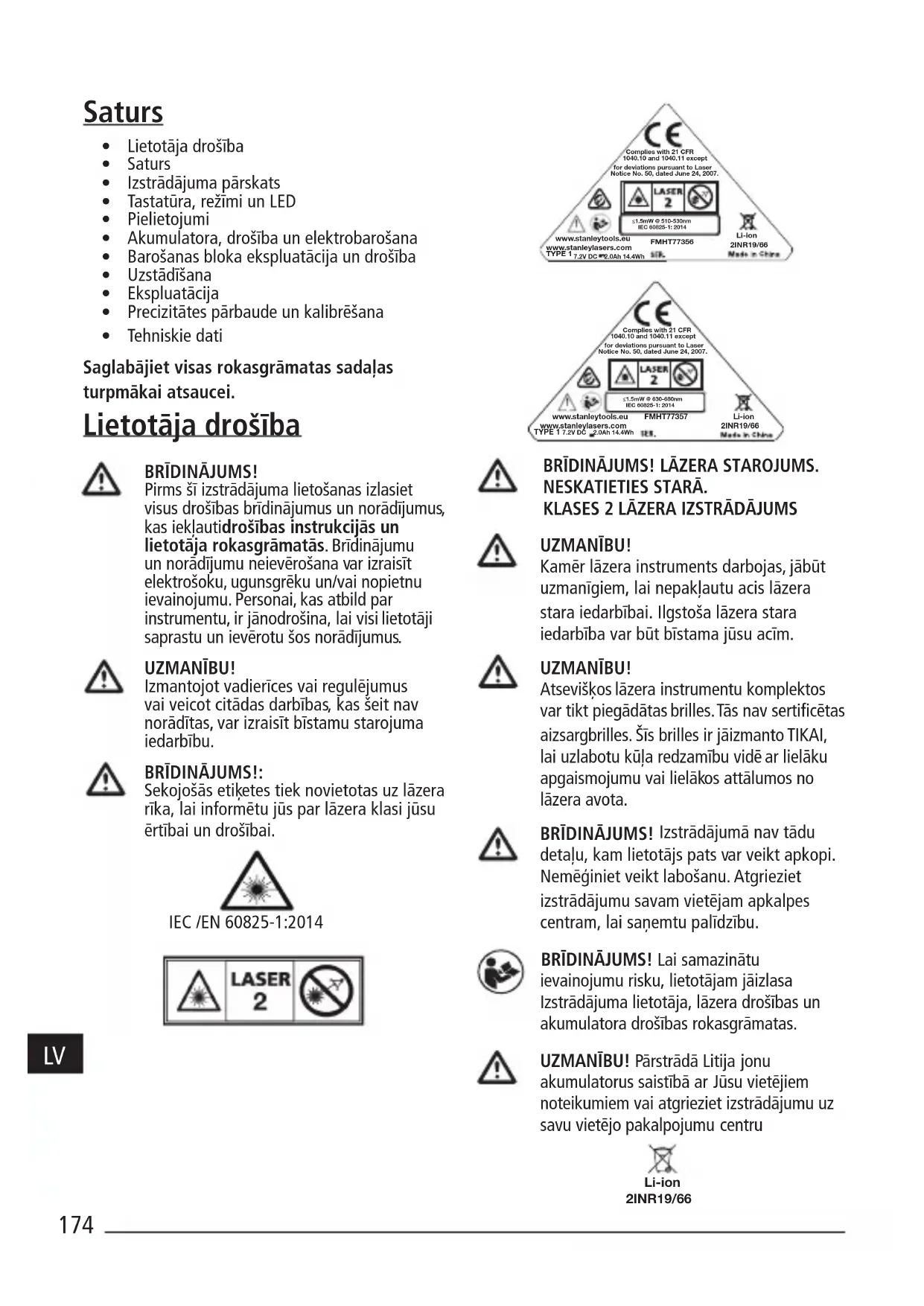

- Saturs
- Izstrādājuma pārskats
• Tastatūra, režīmi un LED
- Pielietojumi
- Akumulatora, drošiba un elektrobarošana
- Barošanas bloka ekspluatācija un drošība
- Uzstādīšana
- Ekspluatācija
- Precizitātes pārbaude un kalibrēšana
- Tehniskie dati

Saglabājiet visas rokasgrāmatas sadaļas turpmākai atsaucei.

Lietotāja drošība

BRĪDINĀJUMS!

Pirms šī izstrādājuma lietošanas izlasiet visus drošības brīdinājumus un norādījumus, kas iekļautidrošības instrukcijās un lietotāja rokasgrāmatās. Brīdinājumu un norādījumu neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnu ievainojumu. Personai, kas atbild par instrumentu, ir jānodrošina, lai visi lietotāji saprastu un ievērotu šos norādījumus.

UZMANİBU!

Izmantojot vadierīces vai regulējumus vai veicot citādas darbības, kas šeit nav norādītas, var izraisīt bīstamu starojuma iedarbību.

BRĪDINĀJUMS!

Sekojošas etiketes tiek novietotas uz lāzera rīka, lai informētu jūs par lāzera klasi jūsu ērtībai un drošībai.

IEC /EN 60825-1:2014

LASER 2

LV

Kamēr lāzera instruments darbojas, jābūt uzmanīgiem, lai nepakļautu acis lāzera stara iedarbībai. Ilgstoša lāzera stara iedarbība var būt bīstama jūsu acīm.

UZMANĪBU!

Atseviškos lāzera instrumentu komplektos var tikt piegādātas brilles. Tās nav sertificētas aizsargbrilles. Šīs brilles ir jāizmanto TIKAI, lai uzlabotu kūļa redzamību vidē ar lielāku apgaismojumu vai lielākos attālumos no lāzera avota.

BRĪDINĀJUMS! Izstrādājumā nav tādu detaļu, kam lietotājs pats var veikt apkopi. Nemēģiniet veikt labošanu. Atgrieziet izstrādājumu savam vietējam apkalpes centram, lai saņemtu palīdzību.

BRĪDINĀJUMS! Lai samazinātu ievainojumu risku, lietotājam jāizlasa Izstrādājuma lietotāja, lāzera drošības un akumulatora drošības rokasgrāmatas.

UZMANĪBU! Pārstrādā Litija jonu akumulatorus saistībā ar Jūsu vietējiem noteikumiem vai atgrieziet izstrādājumu uz savu vietējo pakalpojumu centru

Li-ion 2INR19/66

Izstrādājuma pārskats

Attēls A - Lāzera rīks

1. Lāzera logs/apertūra
2. Tastatūras slēdzis
3. Strāvas / svārsta atslēgas slēdzis
4. Līdzstrāvas barošanas ligzda

Attēls B - Strāvas / transporta atslēga

1. Apzīmējums
2. 1/4-20 un 5/8-11 vītnots stiprinājums

Attēls C - tastatūra un lāzera režīmi

1. Akumulators / strāva
2. Stara aktivizācijas taustiņš
3. Pulsēšanas režīma aktivizācijas taustiņš
4. Pulsešanas režima / ārpus līmeņa indikatora LED

Attēls D - Stara opcijas

Attēls E - Horizontālā stara skenēšanas virziena precizitāte

Attēls F - Horizontālā stara mešanas virziena precizitāte

Attēls G - Vertikālā stara precizitāte

Attēls H - Vertikālā stara 90° precizitāte

Tastatūra, režīmi un LED

Strāvas / svārsta atslēgas slēdzis (attēls B)

Strāva IESLĒGTA / Svārsta blokētājs izslēgts / pašlīmeņošana ieslēgta

Strāva IZSLĒGTA / Svārsta blokētājs izslēgts

• Lai ieslēgtu lāzera rīku, pārvietojiet slēdzi uz atblokētu pozīciju
• Lai izslēgtu lāzera rīku, pārvietojiet slēdzi uz blokētu pozīciju

Režimi

Lāzera stara pieejamie režīmi.

Lai redzētu stara konfigurācijas, skatiet attēlus C un D.

Pašlīmeņošana (Att. B)

- Lai iespējotu pašlīmeņošanu, vārsta atslēgu uz lāzera rīka nepieciešams pārslēgt uz atslēgtu / IESLĒGTS pozīciju, kad novietots pozīcijā <4 °.

Ārpus līmeņa (Att. B)

- Ja lāzers ir pagriezts > 4 °, tad tas nevar pašizlīdzināties un lāzera stars mirgos.

Tastatūras - pulsēšanas atslēga.

Pulsēšanas režīma IESLĒGTS / IZSLĒGTS taustiņš (Skatīt attēlu

Nospiediet , aktivizētu pulsešanas režīmu. (Skatīt attēlu Nr. 9)

Pulsēšanas režīma LED / Ārpus līmeņa indikatora darbība (Skatīt attēlu © Nr. 10)

LED IZSLĘGTS

1. Pulsēšanas režīms ir IZSLĒGTS / ierīce ir līmenī

LED IESLĚGTS - PASTĀVĪGI ZAŁŠ

1. PULSEŠANAS REŽIMS ir IESLĘGTS, un lāzera ierīce ir pašlīmeņošanās diapazonā. (< 4 °)

LED IESLÊGTS - MIRGO SARKANS

1. Lāzera ierīce ir ĀRPUS LĪMEŅA un stari mirgos. (PULSEŠANAS REŽĪMS iespējams IESLĒGTS vai IZSLĒGTS atkarībā no iestatītā sākotnējā stāvokļa.)

Tastatūras - akumulatora atslēga

Akumulatora līmeņa indikatora taustiņš (Skatīt attēlu)

Akumulatora ilguma LED

(Skatīt attēlu Ⓞ Nr. 7)

LED IESLĚGTS - PASTĀVĪGI ZAŁŠ

1. Akumulatora ilgums > 25 % LED IESLĘGTS - MIRGO SARKANS

2. Akumulatora ilgums < 25 %

LED IZSLĚGTS

1. Akumulatoru nepieciešams uzlādēt. Lāzera stari izslēgušies.

Pielietojumi

Svērteņa pārvietošana

• Izmantojot vertikālo lāzera staru, izveidojiet vertikālu atskaites plakni.
• Lai nodrošinātu, ka objekts/-i atrodas svērtenī, novietojiet vēlamo(-s) objektu(-s) līdz tie ir līmenī ar vertikālo atskaites plakni.

Līmeņa pārvietošana

• Izmantojot horizontālo lāzera staru, izveidojiet horizontālu atskaites plakni.
• Lai nodrošinātu, ka objekts/-i atrodas līmenī, novietojiet vēlamo(-s) objektu(-s) līdz tie ir līmenī ar horizontālo atskaites plakni.

Kvadrāts

• Izmantojot vertikālo un horizontālo lāzera staru, izveidojiet punktu, kur abi stari krustojas.
• Lai nodrošinātu, ka objekts/-i atrodas kvadrātā, novietojiet vēlamo(-s) objektu(-s) līdz tie ir līmenī ar vertikālo un horizontālo lāzera staru.

Akumulatori, drošība un elektrobarošana

BRĪDINĀJUMS!

Pirms šī izstrādājuma lietošanas izlasiet visus drošības brīdinājumus un norādījumus, kas iekļautidrošības instrukcijās un lietotāja rokasgrāmatās. Brīdinājumu un norādījumu neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnu ievainojumu. Personai, kas atbild par instrumentu, ir jānodrošina, lai visi lietotāji saprastu un ievērotu šos norādījumus.

• Novērsiet nejaušu uzsākšanu. Pirms pacelt vai pārnēsāt ierīci, pārliecinieties, vai slēdzis ir izslēgtā stāvoklī. Ierīces pārnēsāšana ar pirkstu uz slēdža vai strāvas padeve ierīcei pie ieslēgta slēdža stāvokļa var izraisīt nelaimes gadījumus.
• Lāzera ierīce ir jāuzlādē tikai no elektroenerģijas avota, pievienojot līdzstrāvas barošanas ligzdai, kas parādīta attēlā A Nr. 4 (Barošanas bloks: Modelis Huntkey Nr. HKA03612030-8C) Lādētājs, kas ir piemērots viena veida akumulatoram, var radīt ugunsgrēka risku, lietojot to kopā ar citu akumulatoru.

• Lāzeris tiek piegādāts ar iebūvētu un

uzlādējams litija jonu akumulatoru, kas nav lietotājam nomaināms vai apkopjams. Nemēginiet uzstādīt jebkādus citus akumulatorus, jo tas var radīt savainošanās un ugunsgrēka risku.

• Kad ierīce netiek izmantota, glabājiet to attālu no citiem metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem maziem metāla priekšmetiem, kas var izveidot savienojumu no vienas spailes uz otru. Akumulatora spailu īssavienojums var izraisīt apdegumus vai ugunsgrēku. Kad akumulators netiek lietots, nodrošiniet, ka līdzstrāvas barošanas ligzda tiek noslēgta ar pievienoto gumijas aizbāzni.
• Nevērīgi apejoties ar ierīci, no iebūvētā akumulatora var tikt izmests škīdrums; izvairieties no saskares ar to. Ja notiek nejauša saskare, noskalojiet ar ūdeni. Ja škīdrums nonāk acīs, papildus meklējiet medicīnisko palīdzību. No akumulatoriem izmestais škīdrums var izraisīt kairinājumu vai apdegumus.
• Neizmantojiet ierīci, ja tā bojāta vai pārveidota. Bojātas vai pārveidotas litija jonu akumulatora barošanas ierīces var izraisīt neparedzamas sekas, piemēram, ugunsgrēku, eksploziju vai savainošanās risku.
• Neievietojiet akumulatoru vai ierīci ugunskurā vai pārmērīgu temperatūru. levietošana ugunskurā vai pakļaušana temperatūrai virs 130 °C (265 °F), var izraisīt sprādzienu. Skatiet ieteicamās temperatūras specifikāciju tabulā.
• Lāzera izstrādājums nav lietotājam apkopjams un atteices vai bojājuma gadījumā jāatgriež savam izplatītājam vai Stanley garantijas/apkopes centram. Jebkura ierīces apkalpošana jāveic kvalificētai personali, kas izmanto tikai identiskas rezerves daļas. Tas nodrošinās, ka tiek uzturēta izstrādājuma drošība.

- Lūdzu, izlasiet visus saistītos norādījumus un brīdinājumus pievienotajās akumulatora drošības un lāzera drošības/garantijas rokasgrāmatās. levērojiet visus vietējos noteikumus par atbrīvošanos no izstrādājuma tā darbmūža beigās.

Barošanas bloka ekspluatā- cija Drošība

Svarīgi drošības norādījumi barošanas blokam/elektrobarošanai.

SAGLABĀJIET ŠĪS INSTRUKCIJAS:

Jūsu rīkā izmantotais barošanas bloks darbojas starp 100-240 V mainstrāva pie 50/60 Hz.

Pirms izmantot barošanas bloku, izlasiet visus drošības norādījumus un brīdinājuma apzīmējumus uz barošanas bloka un izstrādājuma.

BRĪDINĀJUMS! Elektrošoka bīstamība.

Nepieļaujiet, ka jebkāds šķidrums iekļūst barošanas bloka iekšienē. Tas var izraisīt elektriskās strāvas triecienu.

UZMANĪBU! Aizdegšanās bīstamība.

- IEVĚRĪBAI! Zināmos apstākļos, adapterī, kas iesprausts strāvas kontakligzdā, var tikt izraisīts īssavienojums ar kādu ārēju materiālu. Strāvu vadošu svešķermeņu materiālu, piemēram, bet ne tikai, slīpēšanas putekļu, metāla skaidu, tērauda stieplīšu, alumīnija folijas, vai jebkuru metāla daļinų uzkrāšanās barošanas bloka iedobumos būtu jānovērš.

- Vienmēr atvienojiet barošanas bloku no strāvas padeves, kad to nelietojat. Pirms tīrīšanas atvienojiet barošanas bloku no elektrotīkla. Tīriet tikai ar mīkstu, sausu drāniņu

- NEMĒGINIET uzlādēt izstrādājumu ar jebkuru citu barošanas bloku nekā to, kas piegādāts komplektācijā ar izstrādājumu. Barošanas bloks un akumulators ir īpaši izstrādāti, lai strādātu kopā.

- Barošanas bloku, kas piegādāts komplektācijā ar lāzera ierīci, nav paredzēts izmantot citādi, kā vienīgi, lai uzlādētu Fatmax lāzeru. Jebkuri citi lietojumi var izraisīt ugunsgrēku, elektrošoku vai elektrotraumu. Izmantojiet tikai HUNTKEY modelis Nr. # HKA03612030-8C

- Uzglabājiet barošanas bloku bērniem nepieejamā vietā.

• Nepakļaujiet barošanas bloku lietus vai sniega iedarbībai.
• Atvienojot barošanas bloku, izvelciet kontaktdakšu, turot aiz tās, nevis aiz vada. Tas samazinās risku sabojāt elektrisko kontaktdakšu un vadu.
• Nenovietojiet nekādus priekšmetus uz barošanas bloka, kas var izraisīt pārmērīgu iekšējā siltuma uzkrāšanos. Novietojiet barošanas bloku vietā, kas nav pakļauta jebkura siltuma avota iedarbībai.
• Neizmantojiet lādētāju ar bojātu vadu vai kontaktdakšu.
• Neizjauciet barošanas bloku, ja tas ir saņēmis asu sitienu, vai ticis nomests vai jebkādā citādā veidā ir bojāts. Nogādājiet barošanas bloku autorizētā apkopes centrā.
• Neizjauciet barošanas bloku; nogādājiet barošanas bloku autorizētā apkopes centrā, lai apkalpotu vai remontētu, ja nepieciešams.
• Barošanas bloks ir paredzēts darbam ar 100-240 V mainstrāvu pie 50/60 Hz.
• Nemēginiet to izmantot jebkuru citu spriegumu.
• Papildu norādijumus skatiet akumulatora drošības rokasgrāmatā

Uzlādes darbība

1. Pievienojot lāzera iekārtai, pievienojiet barošanas bloku atbilstošā kontaktligzdā.
2. levietojiet lādēšanas kabeli uzlādes portā lāzera iekārtas aizmugurē.

PIEZIME: Ja akumulatoru ilgstoši glabā bezdarbības stāvoklī, tam lēnām pazemās uzlādes līmenis. Pirms lietošanas izstrādājumu var būt nepieciešams uzlādēt.

Svarīgas piezīmes uzlādēšanai

Uzlādes laikā barošanas bloks var likties sakarsis, tam pieskaroties. Tas ir normāls stāvoklis, un nenorāda uz problēmu. Lai atvieglotu akumulatora atdzesēšanu pēc lietošanas, nenovietot barošanas bloku vai akumulatoru karstā vidē, piemēram, metāla nojumē, vai neizolētā piekabē. Ja akumulators pareizi neuzlādējas:

a. pārbaudiet strāvu kontaktā pieslēdzot galda lampu vai kādu citu elektrisko ierīci;
b. pārbaudiet vai kontakligzda gadījumā nav savienota caur gaismas slēdzi, kas atslēdz strāvu, kad jūs izslēdzat gaismekli;
c. pārvietojiet barošanas bloku un lāzera iekārtu uz vietu, kur apkārtējā gaisa temperatūra ir aptuveni 65 °F - 75 °F (18 °C- 24 °C);
d. ja lādēšanas problēmas saglabājas, nogādājiet instrumentu un barošanas bloku vietējā apkopes centrā.

- Nesasaldējiet un neiemērciet barošanas bloku ūdenī vai citos škidrumos.

BRĪDINĀJUMS! Elektrošoka bīstamība. Nepieļaujiet, ka jebkāds šķidrums iekļūst barošanas bloka iekšienē. Tas var izraisīt elektriskās strāvas triecienu.

UZMANĪBU! Nemēģiniet atvērt barošanas bloku jebkāda iemesla dēļ. Izstrādājumā nav tādu detaļu, kam lietotājs pats var veikt apkopi.

Uzstādīšana

Lāzera instruments

• Novietojiet lāzera instrumentu uz līdzenas, stabilas virsmas.
• Lai instrumentu IESLĒGTU un aktivizētu automātiskās izlīdzināšanas funkciju, pārvietojiet svārsta / transporta stāvokļa blokētāju atblokētā stāvoklī. (Attēls B Nr. 3)
• Lāzera instruments ir pēc tam jānovieto tā vertikālā stāvoklī uz virsmas, kas ir noteiktajā kompensācijas diapazonā.
• Izvēlieties vajadzīgo gaismas stara konfigurāciju, atkārtoti nospiežot gaismas aktivizēšanas atslēgu (attēls C Nr. 8) un cikliski darbinot funkcijas, kas parādītas attēlā D.

Piederumu montāža

• Novietojiet piederumu tādā vietā, kur to nevar viegli traucēt, un novietojiet netālu no mērāmā laukuma centrālās zonas.
• Uzstādiet piederumu, pēc nepieciešamības. Pielāgojiet novietojumu, lai pārliecinātos, ka piederumu bāze atrodas gandrīz horizontāli (lāzera instrumenta kompensācijas iespēju robežās).
• Uzstādiet lāzera rīku uz piederuma, izmantojot atbilstošu stiprināšanas metodi, kas jāizmanto ar šādu piederumu / lāzera instrumentu kombināciju.

UZMANĪBU!

- Neatstājiet lāzera instrumentu bez uzraudzības uz piederuma bez pilnībā pievilktas stiprinājuma skrūves. To neveicot, lāzera instruments var nokrist un, iespējams, tikt sabojāts.

PIEZIME:

• Tā ir labākā prakse vienmēr atbalstīt lāzera rīku ar vienu roku, nododot vai nonemot lāzera rīku no piederuma.
• Ja instruments tiek mērkēts uz mērki, daļēji

nostipriniet stiprinājumu, pieregulējiet lāzera rīku, un pēc tam pilnībā pievelciet.

Ekspluatācija

PIEZIME:

• Pirms lāzera instrumenta ekspluatācijas vienmēr pārliecinieties, vai lāzera rīks darbojas precīzi.
• Uz lāzera rīka tiks indicēts, kad tas ir ārpus kompensācijas diapazona. Atsauces LED apraksti. Pārvietojiet lāzera instrumentu tuvu horizontālam līmenim.
• Ja to nelieto, lūdzu, pārliecinieties, lai darbinātu izslēgtu lāzera instrumentu, novietojot svārsta slēdzeni blokētā stāvoklī.

Strāva

• Lai IESLĒGTU lāzeri, pārvietojiet svārsta / transporta stāvokļa blokētāju atblokētā stāvoklī (attēls B Nr. 3).
• Lai lāzeru IZSLĒGTU, pārvietojiet svārsta / transporta stāvokļa blokētāju blokētā stāvoklī.
• Izvēlieties vajadzīgo gaismas konfigurāciju, atkārtoti nospiežot gaismas aktivizēšanas atslēgu (attēls C Nr. 8) un cikliski darbinot funkcijas, kas parādītas attelā D.

Režimi

IZSLËGTS/blokëts (skatiet attelus Ⓑ)

• Lāzers tiks IZSLĒGTS un svārsts blokēts.

IESLĒGTS/pašlīmeņošana (skatiet attēlus Ⓑ)

• Svārsts blokētājs uz lāzera rīka tiek novietots atblokētā/ pašizlīdzinošā pozīcijā, kad lāzers ir ieslēgts.
• Lāzeri ir izveidoti kā pašizlīdzinoši instrumenti. Ja lāzers ir pagriezts > 4 °, tad tas nevar pašizlīdzināties un lāzera stars mirgos. Kad stars mirgo, LĀZERS NAV HORIZONTĀLS (VAI VERTIKĀLS) UN TO NEDRĪKST IZMANTOT, LAI NOTEIKTU VAI AIZZĪMĒTU HORIZONTĀLI VAI VERTIKĀLI. Mēģiniet pārvietot lāzeru uz horizontālākas virsmas.

Precizitātes pārbaude un kalibrēšana

• Lāzera rīki aizzīmogoti un kalibrēti rūpnīcā, iestatot uz norādīto precizitāti.
• Ir ieteicams veikt kalibrēšanas pārbaudi pirms instrumenta pirmās izmantošanas un pēc tam periodiski turpmākās lietošanas laikā.
• Lāzera instruments ir regulāri jāpārbauda, lai nodrošinātu tā precizitāti, jo īpaši precīziem izvietojumiem.
• Veicot precizitātes pārbaudes, izmantojiet iespējami lielāko platību / attālumu, kas ir vistuvāk ekspluatācijas attālumam. Jo lielāka platība/attālums, jo vieglāk nomērīt lāzera precizitāti.
• Pirms precizitātes pārbaudes blokētājam jābūt atblokētā pozīcijā, lai ľautu lāzera rīkam pašlīmeņoties.
• Novietojiet lāzeru uz viendabīgas, līdzenas un stabilas virsmas, kas ir vienā līmenī abos virzienos.

PÄRBAUDES PRECIZITÄTE - HORIZONTÄLAIS STARS SKENËŠANAS VIRZIENS (ATTËLS E)

Lāzera horizontālas skenēšanas kalibrācijas pārbaudei nepieciešamas divas sienas 30' (9 m) atstatu viena no otras. Ir svarīgi veikt kalibrēšanas pārbaudi, izmantojot attālumu ne īsāku par pielietojuma attālumu, pie kāda instruments tiks izmantots.

1. Novietojiet lāzeru 9 m (30 pēdas) garās sienas galā
   (Ε . attēls, #1).

2. leslēdziet lāzeru.

3. Attēlotu horizontālo lāzera līniju.

4. Pagrieziet lāzeru pret sienas pretējo galu un paralēli blakus esošajai sienai.

5. Vismaz 9 m (30 pēdu) attālumā no lāzera līnijas sākuma atzīmējiet punktus a un b.

6. Pagrieziet lāzeru par 180°.

7. Noregulējiet lāzera augstumu tā, lai lāzera līnijas centrs sakristu ar a (E. attēls, #2).

8. Tieši virs vai zem ⓑ atzīmējiet punktu Ⓐ uz lāzera līnijas (E). attēls, #3).

9. Izmēriet vertikālo attālumu starp punktiem ⓑ un ⓒ.

10. Ja attālums starp abiem punktiem ir lielāks nekā tabulā noteiktais pieļaujamais attālums starp punktiem b un c, kas atbilst attiecīgajam attālumam starp sienām, lāzers jānogādā pilnvarotā apkopes centrā, lai tam veiktu apkopi.

Attālums starp sienām	Pielajumais attālums starp punktiem b un c
9 m (30 pēdas) 6 mm (1/4 collas)
12 m (40 pēdas) 8 mm (5/16 collas)
15 m (50 pēdas) 10 mm (13/32 collas)

PÄRBAUDES PRECIZITÄTE - HORIZONTÄLAIS STARS VIRZIENA SOLIS (ATTËLS F)

Lāzera horizontālā soļa kalibrācijas pārbaudei nepieciešama viena siena ar vismaz 30" (9 m) garumu. Ir svarīgi veikt kalibrēšanas pārbaudi, izmantojot attālumu ne īsāku par pielietojuma attālumu, pie kāda instruments tiks izmantots.

1. Novietojiet lāzeru 9 m (30 pēdas) garās sienas galā (⑤. attēls, #1).

2. leslēdziet lāzeru.

3. Attēlotu horizontālo lāzera līniju.

4. Pagrieziet lāzeru pret sienas pretējo galu un paralēli blakus esošajai sienai.

5. Vismaz 9 m (30 pēdu) attālumā no lāzera līnijas sākuma atzīmējiet punktus a un b.

6. Pārvietojiet lāzeru sienas otrā galā ( F). attēls, #2).

7. Novietojiet lāzeru pret tās pašas sienas sākotnējo galu un paralēli blakus esošajai sienai.

8. Noregulējiet lāzera augstumu tā, lai lāzera līnijas centrs sakristu ar b

9. Tieši virs vai zem a atzīmējiet punktu c uz lāzera līnijas (F). attēls, #3).

10. Izmēriet attālumu starp punktiem a un c

11. Ja attālums starp abiem punktiem ir lielāks nekā tabulā noteiktais pieļaujamais attālums starp punktiem a un c, kas atbilst attiecīgajam attālumam starp sienām, lāzers jānogādā pilnvarotā apkopes centrā, lai tam veiktu apkopi.

Attālums starp sienām	Pieļaujamais attālums starp punktiem a un c
9 m (30 pēdas) 6 mm (1/4 collas)
12 m (40 pēdas) 8 mm (5/16 collas)
15 m (50 pēdas) 10 mm (13/32 collas)

PÄRBAUDES PRECIZITÄTE - VERTKÄLAIS STARS (ATTËLS G)

Lāzera vertikālo (statenisko) kalibrēšanu var paveikt visprecīzāk, ja ir pieejama pietiekami augsta vertikālā siena, ideāli 30' (9 m), pie kam vienu persona pozicionē lāzeru uz grīdas un cita persona atrodas pie griestiem, lai atzīmētu gaismas kūļa pozīciju. Ir svarīgi veikt kalibrēšanas pārbaudi, izmantojot attālumu ne īsāku par pielietojuma attālumu, pie kāda instruments tiks izmantots.

1. Novietojiet lāzeru uz grīdas un ieslēdziet abus vertikālos starus (G . attēls, #1).
2. Aizzīmējiet pozīciju a un b, kur stari krustojas uz grīdas pozīcijas, un arī aizzīmējot vietu, kur stari krustojas uz griestiem c un d. Vienmēr atzīmējiet staru kūlu centru (G. attēls, #2).
3. Pagrieziet lāzeru pa 180 grādiem, un pārvietojiet to tā, lai gaismas kūji krustotos ir tieši uz sākotnējām atzīmēm a un b uz grīdas (G . attēls, #3).
4. Aizzimējiet pozīciju, kur gaismas stari krustojas uz griestiem e un f.
5. Izmēriet attālumu starp šīm divām atzīmēm ⓒ, g un ⓑ, h uz griestiem. Ja mērījuma vērtība ir lielāka nekā zemāk norādītās vērtības, lāzeram ir jāveic apkope autorizētā servisa centrā.

Attālums starp sienām	Pielaujamais attālums starp aizzīmēm
8' (2,5m) 1/16" (1	5mm)
10' (3,0m) 3/32" (2,0mm)
14' (4,0m) 1/8" (2	5mm)
20' (6,0m) 5/32" (4,0mm)
30' (9,0m) 1/4" (6	0mm)

LV

90° PRECIZITĀTES PĀRBAUDE STARP VERTKĀLIEM STARIEM (ATTĒLS H)

90° precizitātes pārbaudei nepieciešams atklāts grīdas laukums 33' x 18' (10 m x 5 m). Skatiet attēlu H, lai uzzinātu par lāzera pozīciju katrā posmā un par aizzīmju, kas tiek veiktas katrā posmā, atrašanās vietu. Vienmēr atzīmējiet staru kūlu centru.

1. Novietojiet lāzeru uz līdzenas, taisnas un stabilas virsmas, kas ir līdzena abos virzienos, kā norādīts H. attēlā, #1.
2. leslēdziet lāzeru.
3. Savukārt gan vertikālo siju.
4. Priekšējās lāzera līnijas garumā atzīmējiet trīs punktus a, b un c, kur b ir lāzera līnijas viduspunkts.
5. Novietojiet lāzeru tā, lai apakšējais lāzera punkts sakristu ar ☐ un priekšējā lāzera līnija sakristu ar Ⓗ (H) attēls, #2).
6. Atzīmējiet punktu ☑ uz sānu lāzera līnijas vismaz 3 m (10 pēdu) attālumā no lāzera.
7. Pagrieziet lāzeru pulksteņrādītāja virzienā par 90°.
8. Novietojiet lāzeru tā, lai apakšējais lāzera punkts sakristu ar ☐ un priekšējā lāzera līnija sakristu ar ☐ (H) attēls, #3).
9. Uz sānu lāzera līnijas atzīmējiet punktu f punkta a tuvumā.
10. Izmēriet attālumu starp punktiem a un f.
11. Ja attālums starp abiem punktiem ir lielāks nekā tabulā noteiktais pieļaujamais attālums starp punktiem a un f, kas atbilst attiecīgajam attālumam no punkta b līdz a lāzers jānogādā pilnvarotā apkopes centrā, lai tam veiktu apkopi.

Attālums nopunkta bīdzpunktam a	Pieļaujamais attālums starp punktiem a un f
3 m (10 pēdas) 3,2	mm (1/8 collas)
4 m (14 pēdas) 3,5	mm (5/32 collas)
5 m (17 pēdas) 4,5	mm (3/16 collas)
6 m (20 pēdas) 5,5	mm (7/32 collas)
7 m (23 pēdas) 6 mm	(1/4 collas)

Tehniskie dati

Lāzera instrumenti

	FMHT77357(SARKANS) FMHT77356(ZALŠ)
Līmeņošanas precizitāte: ≤3 mm / 10 m	(1/8 in pie 30 ft)
Horizontālā/vertikālā precizitāte ≤3 mm	(1/8 in pie 30 ft)
Kompensācijas diapazons: ±4°
Darba attālums (līnija): SARKANS: 20 m	(65 ft)(50 m ar detektoru)	ZALŠ: 35 m (115 ft)(50 m ar detektoru)
Lāzera klase: Klase 2 (IEC/EN60825-1: 2014
Lāzera viļna garums 630-680 nm (SARKANS)	510 nm ~ 530 nm (ZALŠ)
Darbības laiks (visi lāzeri IESLĒGTI): ≥24 stundas (litija jonu) ≥8 stundas (litija jonu)
Barošanas bloks: lebūvēts litija jonu akumulators;7,2 V līdzstr.; 2,0 Ah; 14,4 Wh
IP klase: IP54
Temperatūras diapazons(ekspluatācijas):	10 °C ~ + 40 °C (50 °F~104 °F)
Temperatūras diapazons(uzglabāšanas):	-20 °C ~ + 40 °C (-4 °F~104 °F)
Temperatūras diapazons (uzlāde): 5 °C	~ + 40 °C (41 °F~104 °F)

Turinys

Klaviatūra, režimai ir šviesos diodas
