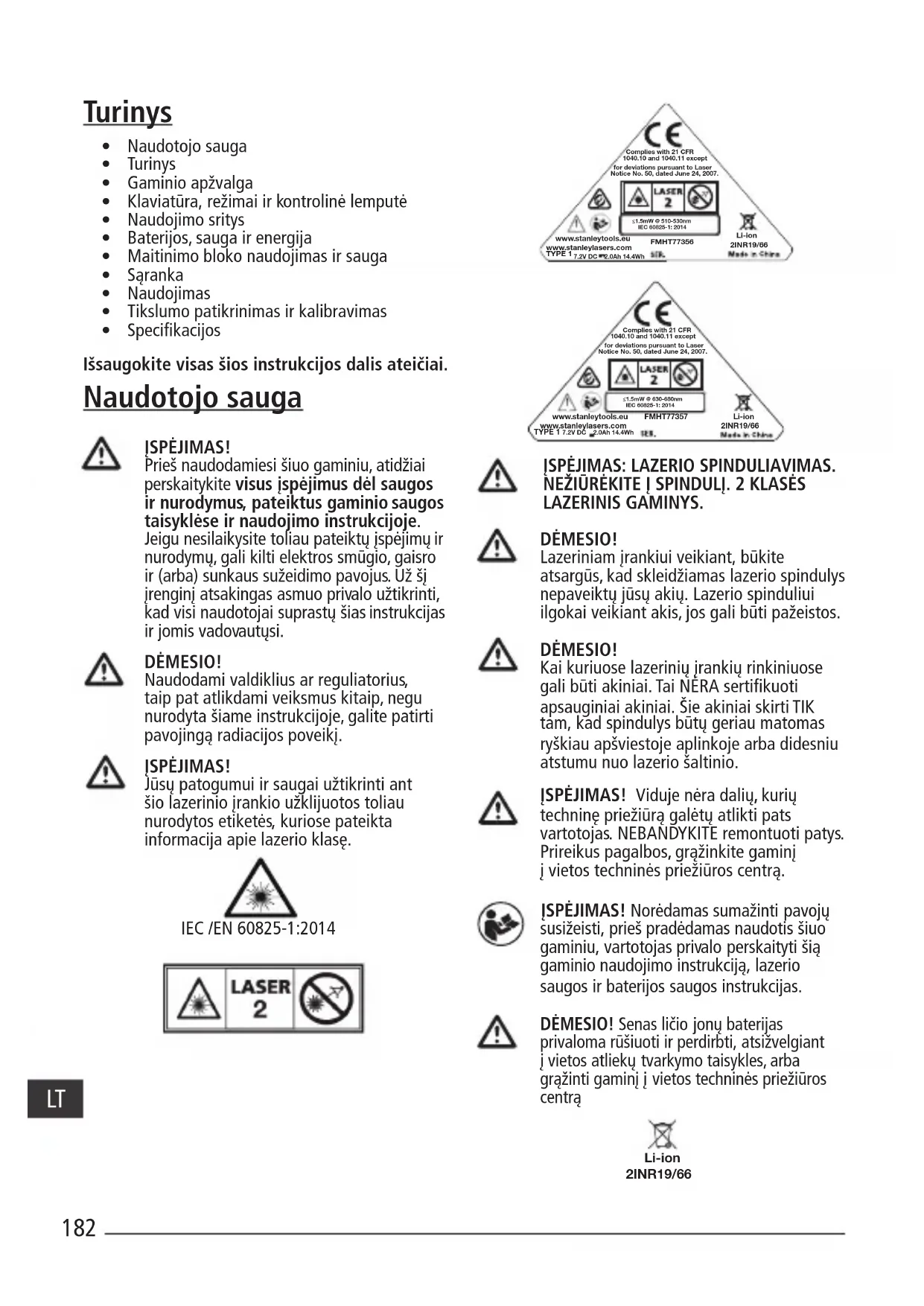

NAUDOJIMO INSTRUKCIJA FMHT77357 STANLEY

• Klaviatūra, režimai ir kontrolinė lemputė

• Baterijos, sauga ir energija

• Maitinimo bloko naudojimas ir sauga

• Tikslumo patikrinimas ir kalibravimas

• Specikacijos Išsaugokite visas šios instrukcijos dalis ateičiai. Naudotojo sauga ĮSPĖJIMAS! Prieš naudodamiesi šiuo gaminiu, atidžiai perskaitykite visus įspėjimus dėl saugos ir nurodymus, pateiktus gaminio saugos taisyklėse ir naudojimo instrukcijoje. Jeigu nesilaikysite toliau pateiktų įspėjimų ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Už šį įrenginį atsakingas asmuo privalo užtikrinti, kad visi naudotojai suprastų šias instrukcijas ir jomis vadovautųsi. DĖMESIO! Naudodami valdiklius ar reguliatorius, taip pat atlikdami veiksmus kitaip, negu nurodyta šiame instrukcijoje, galite patirti pavojingą radiacijos poveikį. ĮSPĖJIMAS! Jūsų patogumui ir saugai užtikrinti ant šio lazerinio įrankio užklijuotos toliau nurodytos etiketės, kuriose pateikta informacija apie lazerio klasę.

IEC /EN 60825-1:2014

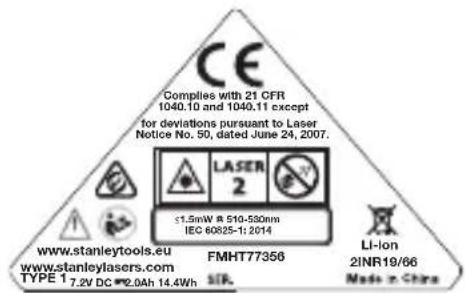

ĮSPĖJIMAS: LAZERIO SPINDULIAVIMAS. NEŽIŪRĖKITE Į SPINDULĮ. 2 KLASĖS LAZERINIS GAMINYS. DĖMESIO! Lazeriniam įrankiui veikiant, būkite atsargūs, kad skleidžiamas lazerio spindulys nepaveiktų jūsų akių. Lazerio spinduliui ilgokai veikiant akis, jos gali būti pažeistos. DĖMESIO! Kai kuriuose lazerinių įrankių rinkiniuose gali būti akiniai. Tai NĖRA sertikuoti apsauginiai akiniai. Šie akiniai skirti TIK tam, kad spindulys būtų geriau matomas ryškiau apšviestoje aplinkoje arba didesniu atstumu nuo lazerio šaltinio. ĮSPĖJIMAS! Viduje nėra dalių, kurių techninę priežiūrą galėtų atlikti pats vartotojas. NEBANDYKITE remontuoti patys. Prireikus pagalbos, grąžinkite gaminį įvietos techninės priežiūros centrą. ĮSPĖJIMAS! Norėdamas sumažinti pavojų susižeisti, prieš pradėdamas naudotis šiuo gaminiu, vartotojas privalo perskaityti šią gaminio naudojimo instrukciją, lazerio saugos ir baterijos saugos instrukcijas. DĖMESIO! Senas ličio jonų baterijas privaloma rūšiuoti ir perdirbti, atsižvelgiant įvietos atliekų tvarkymo taisykles, arba grąžinti gaminį į vietos techninės priežiūros centrą 2INR19/66 Li-ion183 Gaminio apžvalga A pav. – Lazerinis įrankis

3. Įjungimo / švytuoklės užrakto jungiklis

4. NS maitinimo lizdas

B pav. – Energijos / transportavimo užraktas

6. 1/4-20 ir 5/8-11 srieginis stovas

10. Pulsavimo režimo / neišlyginimo kontrolinė

lemputė D pav. – Spindulio parinktys E pav. – Horizontalaus spindulio skenavimo krypties tikslumas F pav. – Horizontalaus spindulio nuolydžio skenavimo krypties tikslumas G pav. – Vertikalaus spindulio tikslumas F pav. – Vertikalaus spindulio 90° kampo tikslumas Klaviatūra, režimai ir šviesos diodas Įjungimo / švytuoklės užrakto jungiklis (B pav.) Įjungimas / švytuoklės atrakinimas / savaiminio išsilyginimo įjungimas Išjungimas / švytuoklės užrakinimas

• Norėdami lazerį ĮJUNGTI, nustatykite jungiklį atrakinimo padėtyje

• Norėdami lazerį IŠJUNGTI, nustatykite jungiklį užrakinimo padėtyje Režimai Galimi lazerio spindulio režimai Žr. C ir D pav., kuriuose pavaizduota lazerio kongūracija. Savaiminis išsilyginimas (B pav.)

• Norint įjungti savaiminį išsilyginimą pastačius lazerinį įrankį <4 ° kampo padėtyje, jo švytuoklės užraktą reikia nustatyti atrakinimo / ĮJUNGIMO padėtyje. Neišlyginimas (B pav.)

• Jeigu lazeris bus pakrypęs > 4 ° kampu, jis savaime išsilyginti negalės ir lazerio spindulys pradės žybčioti. Klaviatūros–pulsavimo mygtukas Pulsavimo režimo ĮJUNIGMO / IŠJUNGIMO mygtukas (Žr. pav.) Norėdami įjungti pulsavimo režimą, paspauskite . (Žr. pav. Nr. 9) Pulsavimo režimo kontrolinės lemputės / neišlyginimo indikatoriaus veikimas (žr. pav. Nr. 10)

KONTROLINĖ LMEPUTĖ NEŠVIEČIA

1. Pulsavimo režimas IŠJUNGTAS / prietaisas

2. PULSAVIMO REŽIMAS yra ĮJUNGTAS; lazerinis

įrenginys yra savaiminio išsilyginimo ribose. (<4 °)

MIRKSI RAUDONA KONTROLINĖ LEMPUTĖ

3. Lazerinis įrenginys yra NEIŠLYGINTAS;

spinduliai žybčios. (PULSAVIMO REŽIMAS gali būti ĮJUNGTAS arba IŠJUNGTAS, atsižvelgiant į pradinės būsenos nuostatą). Klaviatūros-baterijos mygtukas Baterijos energijos lygio indikatoriaus mygtukas (žr. pav.) Baterijos energijos kontrolinė lemputė (žr. pav. # 7)

1. Baterijos energija >25 %

ŠVIEČIA RAUDONA KONTROLINĖ LEMPUTĖ

2. Baterijos energija >25 %

ŠVIESOS DIODAI NEDEGA

3. Bateriją reikia įkrauti. Lazerio spinduliai

Naudojimo sritys Vertikalus perkėlimas

• Nustatykite vertikalią atskaitos plokštumą, naudodami vertikalų lazerio spindulį.

• Nustatinėkite norimą(-us) objektą(-us), kol jie sutaps su vertikalia atskaitos plokštuma, kad objektas(-ai) būtų vertikalūs. Horizontalus perkėlimas

• Nustatykite horizontalią atskaitos plokštumą, naudodami horizontalų lazerio spindulį.

• Nustatinėkite norimą(-us) objektą(-us), kol jie sutaps su horizontalia atskaitos plokštuma, kad objektas(-ai) būtų horizontalūs. Statmenumas

• Naudodami vertikalų ir horizontalų lazerio spindulius, nustatykite tašką, kuriame susikerta du spinduliai.

• Nustatinėkite norimą(-us) objektą(-us), kol jie sutaps su vertikaliu ir horizontaliu lazerio spinduliais, kad objektas(-ai) būtų statmeni. Baterijos, sauga ir energija ĮSPĖJIMAS! Prieš naudodamiesi šiuo gaminiu, atidžiai perskaitykite visus įspėjimus dėl saugos ir nurodymus, pateiktus gaminio saugos taisyklėse ir naudojimo instrukcijoje. Jeigu nesilaikysite toliau pateiktų įspėjimų ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Už šį įrenginį atsakingas asmuo privalo užtikrinti, kad visi naudotojai suprastų šias instrukcijas ir jomis vadovautųsi.

• Būkite atsargūs, kad netyčia neįjungtumėte įrankio. Prieš imdami arba nešdami prietaisą, patikrinkite, ar jo jungiklis yra išjungimo padėtyje. Nešant prietaisą uždėjus pirštą ant jo jungiklio arba įjungiant jį į elektros tinklą, kai jo jungiklis yra įjungtas, gali įvykti nelaimingų atsitikimų.

• Lazerį galima įkrauti naudojant tik pateiktąjį maitinimo bloką, prijungiant jį prie NS maitinimo lizdo, pavaizduoto Apav. Nr.4 (maitinimo blokas: „Huntkey“ modelis Nr. HKA03612030-8C) Vieno tipo gaminiui arba baterijai tinkantis kroviklis, naudojamas kitam gaminiui arba akumuliatoriui krauti, gali kelti gaisro pavojų.

• Lazeris pateikiamas su įrengta įkraunama ličio jonų baterija, kurios pačiam naudotojui keisti arba techniškai prižiūrėti negalima. Nebandykite įdėti jokių kitų baterijų, nes gali kilti pavojus susižaloti arba sukelti gaisrą.

• Kai prietaisas yra nenaudojamas, laikykite jį toliau nuo kitų metalinių daiktų, pavyzdžiui, popieriaus sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų mažų metalinių daiktų, dėl kurių gali kilti trumpasis jungimas tarp kontaktų. Sulietę akumuliatoriaus gnybtus galite nusideginti arba sukelti gaisrą. Jeigu NS maitinimo lizdo nenaudojate, būtinai uždenkite jį pateiktu guminiu kaiščiu.

• Netinkamai naudojant, iš įrengtos baterijos gali ištekėti skysčio; venkite sąlyčio su juo. Jei sąlytis atsitiktinai įvyko, gausiai nuplaukite vandeniu. Jei skysčio pateko į akis, kreipkitės į gydytoją. Iš baterijos ištekėjęs skystis gali sudirginti arba nudeginti odą.

• Nenaudokite gaminio, jeigu baterija yra pažeista arba modikuota. Naudojant pažeistą arba modikuotą ličio jonų bateriją, gaminys gali veikti nenuspėjamai ir sukelti gaisrą, sprogti arba sužaloti.

• Saugokite bateriją ir prietaisą nuo liepsnos ar didelio karščio. Liepsna arba aukštesnė nei 130 °C (265 °F) temperatūra gali sukelti sprogimą. Rekomenduojamos temperatūros vertės nurodytos techninių duomenų lentelėje.

• Lazerinio gaminio gedimo arba pažeidimo atveju jo negalima taisyti pačiam naudotojui; jį privaloma grąžinti atstovui arba pristatyti į„Stanley“ garantinio aptarnavimo / techninės priežiūros centrą. Bet tokius reikiamus techninės priežiūros darbus privalo atlikti tik kvalikuotas meistras, naudojantis tik originalias keičiamąsias dalis. Taip užtikrinsite saugų gaminio veikimą.185

• Perskaitykite visus susijusius nurodymus ir įspėjimus, pateiktus su baterijos saugos ir lazerio saugos / garantijos instrukcijomis. Pasibaigus gaminio tarnavimo laikui, vadovaukitės visomis vietos atliekų surinkimo ir tvarkymo taisyklėmis. Maitinimo bloko naudojimas ir sauga Svarbūs maitinimo bloko / elektros saugos nurodymai IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ. Šiame įrankyje naudojamas 100–240 voltų 50/ 60Hz kintamosios srovės maitinimo blokas. Prieš pradėdami naudotis maitinimo bloku, perskaitykite visus ant maitinimo bloko pažymėtus saugos nurodymus ir įspėjamuosius ženklus. ĮSPĖJIMAS! Elektros smūgio pavojus. Saugokite maitinimo bloką, kad į jo vidų nepatektų vandens. Gali įvykti elektros smūgis. DĖMESIO! Pavojus apsideginti.

• PASTABA. Esant tam tikroms sąlygoms, kai maitinimo blokas įjungtas į maitinimo tinklą, kokia nors pašalinė medžiaga gali sujungti trumpuoju jungimu maitinimo bloko kontaktus. Reikėtų saugoti, kad pro maitinimo bloko angas į jo vidų nepatektų pašalinių medžiagų, pavyzdžiui, šlifavimo dulkių, metalo drožlių, plieno vatos, aliuminio folijos ar kitų susikaupusių metalo dalelių.

• Visada atjunkite maitinimo bloką nuo elektros tinklo lizdo, kai jo nenaudojate. Prieš pradėdami valyti maitinimo bloką, visuomet atjunkite jį nuo elektros tinklo. Valykite tik minkšta sausa šluoste.

• NEBANDYKITE krauti gaminio kitais maitinimo blokais, išskyrus pateiktąjį su šiuo gaminiu. Maitinimo blokas ir integruota baterija yra specialiai sukurti veikti kartu.

• Su šiuo lazeriu pateiktas maitinimo blokas nėra skirtas jokiems kitiems tikslams, išskyrus „Fatmax“ lazeriui įkrauti. Bet kaip kitaip naudojant šį įrenginį, gali kilti gaisro, elektros smūgio pavojus arba pavojus žūti nuo elektros srovės. Naudokite HUNTKEY modelį NR. HKA03612030-8C

• Laikykite maitinimo bloką vaikams nepasiekiamoje vietoje.

• Saugokite maitinimo bloką nuo lietaus ar sniego.

• Išjungdami maitinimo bloką iš elektros lizdo, traukite už kištuko, one už laido. Taip sumažės pavojus pažeisti elektros kištuką ir laidą.

• Nedėkite ant maitinimo bloko jokių daiktų, kad įrenginio vidus pernelyg neperkaistų. Statykite maitinimo bloką atokiai nuo bet kokio šilumos šaltinio.

• Nenaudokite maitinimo bloko su pažeistu laidu ar elektros kištuku

• Nenaudokite maitinimo bloko, jei jis buvo stipriai sutrenktas, numestas arba kitaip kaip nors sugadintas. Atiduokite jį į įgaliotąjį techninės priežiūros centrą, kad pataisytų.

• Neardykite maitinimo bloko; kai reikia atlikti jo techninės priežiūros arba remonto darbus, atiduokite jį į įgaliotąjį techninės priežiūros centrą.

• Maitinimo blokas skirtas veikti esant 100– 240voltų įtampos 50 / 60 Hz kintamajai srovei.

• Nebandykite naudoti esant jokiai kitai įtampai.

• Išsamius nurodymus rasite baterijos saugos instrukcijoje. Įkrovimas

1. Prijunkite maitinimo bloką prie tinkamo

elektros tinklo lizdo, prieš prijungdami jį prie lazerio bloko.

2. Įkiškite krovimo kabelio kištuką į lazerio

bloko gale esantį krovimo lizdą. PASTABA. Ilgą laiką paliktas nenaudojamas akumuliatorius lėtai išsikraus. Prieš naudojimą gaminį gali tekti dar kartą įkrauti. Svarbios pastabos dėl įkrovimo Įkrovimo metu maitinimo blokas gali įšilti. Tokia būklė yra normali – ji nereiškia, kad prietaisas sugedo. Norėdami, kad po naudojimo akumuliatorius greičiau atvėstų, nedėkite maitinimo bloko arba baterijos šiltoje vietoje, pavyzdžiui metalinėje pašiūrėje arba atviroje priekaboje. Jeigu vidinė baterija tinkamai nekraunama: a) patikrinkite, ar tinkamai veikia lizdas, prijungdami stalo šviestuvą arba kitą prietaisą; b) patikrinkite, ar lizdas yra prijungtas prie šviesos jungiklio, kuris išjungia elektrą, kai užgesinate šviesą; c) perneškite maitinimo bloką ir lazerio bloką įtokią vietą, kur aplinkos oro temperatūra yra maždaug 65–75°F (18–24°C); d) jeigu įkrovimo problemų išspręsti nepavyktų, pristatykite įrankį ir maitinimo bloką į vietos techninės priežiūros centrą.LT

• Neužšaldykite ir nenardinkite maitinimo bloko į vandenį ar kokį nors kitą skystį. ĮSPĖJIMAS! Elektros smūgio pavojus. Saugokite maitinimo bloką, kad į jo vidų nepatektų vandens. Gali įvykti elektros smūgis. DĖMESIO! Niekada dėl jokių priežasčių nebandykite atidaryti maitinimo bloko. Šio gaminio viduje nėra dalių, kurių techninę priežiūrą galėtų atlikti pats vartotojas. Sąranka Lazerinis įrankis

• Padėkite lazerinį įrankį ant lygaus, tvirto paviršiaus.

• Norėdami ĮJUNGTI ir suaktyvinti automatinio išsilyginimo funkciją, nustatykite švytuoklės / transportavimo užraktą į užrakinimo padėtį. (B pav. Nr. 3)

• Paskui lazerinį įrankį privaloma pastatyti stačią ant paviršiaus, kuris yra nurodytose kompensavimo atstumo ribose.

• Pasirinkite norimą spindulio kongūraciją, spaudinėdami spindulio suaktyvinimo mygtuką (C pav. Nr. 8) ir perjungdami parinktis, pavaizduotas D pav. Priedų montavimas

• Padėkite priedą ten, kur jam niekas lengvai nesutrukdys, tos vietos, kurią reikia išmatuoti, centre.

• Tinkamai nustatykite priedą. Sureguliuokite nustatymą, kad priedo pagrindas būtų beveik horizontalus (būtų lazerinio įrankio kompensavimo ribose).

• Pritvirtinkite lazerinį įrankį prie priedo, naudodami tinkamą tvirtinimo metodą, kurį reikia naudoti tokiai priedo / lazerinio įrankio kombinacijai. DĖMESIO!

• Nepalikite lazerinio įrankio ant priedo be priežiūros, prieš tai iki galo neužveržę tvirtinimo varžo. Antraip lazerinis įrankis gali nukristi ir dėl to gali būti sugadintas. PASTABA.

• Geriausia praktika – tvirtinant lazerinį įrankį ant priedą arba jį nuimant, visada prilaikyti lazerinį įrankį viena ranka.

• Jeigu nustatote įrankį virš numatytosios vietos, iš dalies užveržkite tvirtinimo detalę, sulygiuokite lazerinį įrankį, tada iki galo užveržkite detalę. Naudojimas PASTABA.

• Prieš naudodamiesi lazeriniu įrankiu, visada būtinai patikrinkite lazerinio įrankio nustatymo tikslumą.

• Lazerinis įrankis parodys, kai jis bus nustatytas už kompensavimo ribų. Kontrolinių lempučių aprašas Perstatykite lazerinį įrankį, kad jis stovėtų horizontaliau.

• Kai lazerinio įrankio nenaudojate, būtinai jį IŠJUNKITE, nustatydami švytuoklės užraktą užrakinimo padėtyje. Įjungimo

• Norėdami lazerį ĮJUNGTI, nustatykite švytuoklės / transportavimo užraktą atrakinimo padėtyje (B pav. Nr. 3).

• Norėdami lazerį IŠJUNGTI, nustatykite švytuoklės / transportavimo užraktą užrakinimo padėtyje.

• Pasirinkite norimą spindulio kongūraciją, spaudinėdami spindulio suaktyvinimo mygtuką (C pav. Nr. 8) ir perjungdami parinktis, pavaizduotas D pav. Režimai IŠJUNGTAS / užrakintas (žr.

Lazeris bus IŠJUNGTAS, ošvytuoklė – užrakinta. ĮJUGNTAS / savaiminis išsilyginimas (žr.

ĮJUNGUS lazerį, lazeriniame įrankyje esantis švytuoklės užraktas bus nustatytas atrakinimo / savaiminio išsilyginimo padėtyje.

• Šis lazeris išsilygina savaime. Jeigu lazeris bus pakrypęs > 4° kampu, jis savaime išsilyginti negalės ir lazerio spindulys pradės žybčioti. Jeigu spinduliai mirksi, LAZERIS NĖRA GULSČIAS (ARBA STAČIAS) IR JUO NEGALIMA NAUDOTIS

HORIZONTALUMUI ARBA VERTIKALUMUI

NUSTATYTI ARBA ŽYMĖTI. Pabandykite pastatykite lazerį ant lygesnio paviršiaus.187 Tikslumo patikrinimas ir kalibravimas

• Lazeriniai įrankiai yra užsandarinti ir sukalibruoti gamykloje pagal nurodytas tikslias vertes.

• Prieš naudojantis įrankiu pirmą kartą ir reguliariai prieš naudojantis juo vėliau, rekomenduojama atlikti jo kalibravimo patikrinimą.

• Lazerinį įrankį reikia reguliariai tikrinti, ar jo rodmenys yra tikslūs, ypač, ar tikslūs jo išdėstymai.

• Atliekant tikslumo patikras, naudokite didžiausią plotą / ilgiausią atstumą, koks tik įmanomas, arčiausiai veikimo zonos. Kuo didesnis plotas/ ilgesnis atstumas, tuo lengviau nustatyti lazerio tikslumą.

• Prieš tikrinant tikslumą, užraktą reikia nustatyti atrakinimo padėtyje, kad lazerinis įrankis galėtų pats savaime išsilyginti.

• Padėkite lazerį ant glotnaus, plokščio ir stabilaus pagrindo, kuris būtų lygus abiem kryptimis.

HORIZONTALAUS SPINDULIO SKENAVIMO

KRYPTIES TIKSLUMO TIKRINIMAS (E PAV.) Norint patikrinti lazerio horizontalų skenavimą, reikia dviejų sienų, viena nuo kitos nutolusių 30 pėdų (9 m) atstumu. Svarbu patikrinti kalibravimą, naudojant atstumą ne mažesnį nei tas, kuriuo įrankis bus naudojamas darbams atlikti.

Prispauskite lazerį prie 9 m (30pėdų) ilgio sienos (

Parodytumėte horizontalų spindulį.

Pasukite lazerį link priešingo sienos galo, lygiagrečiai su gretima siena.

Bent 9 m (30pėdų) atstumu ant lazerio spindulio pažymėkite taškus

Apsukite lazerį 180º kampu.

Pakoreguokite lazerio aukštį taip, kad spindulio centras būtų sulygiuotas su

Tiesiogiai virš arba žemiau

Išmatuokite vertikalų atstumą tarp

Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp

atitinkamam atstumui tarp sienų (žr. tolesnę lentelę), lazerį reikia nugabenti į įgaliotąjį serviso centrą. Atstumas tarp sienų Leistinas atstumas Tarp

KRYPTIES TIKSLUMO TIKRINIMAS (F PAV.) Norint patikrinti lazerio horizontalaus nuolydžio kalibravimą, reikia vienos bent 30 pėdų (9 m) ilgio sienos. Svarbu patikrinti kalibravimą, naudojant atstumą ne mažesnį nei tas, kuriuo įrankis bus naudojamas darbams atlikti.

Prispauskite lazerį prie 9 m (30pėdų) ilgio sienos (

Parodytumėte horizontalų spindulį.

Pasukite lazerį link priešingo sienos galo, lygiagrečiai su gretima siena.

Bent 9 m (30pėdų) atstumu ant lazerio spindulio pažymėkite taškus

Perneškite lazerį į priešingą sienos galą (

Nukreipkite lazerį į pirmąjį sienos galą, lygiagrečiai su gretima siena.

Pakoreguokite lazerio aukštį taip, kad spindulio centras būtų sulygiuotas su

Tiesiogiai virš arba žemiau

Išmatuokite atstumą tarp

Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp

atitinkamam atstumui tarp sienų (žr. tolesnę lentelę), lazerį reikia nugabenti į įgaliotąjį serviso centrą. Atstumas tarp sienų Leistinas atstumas Tarp

(G PAV.) Vertikalaus (stačio) lazerio kalibravimo tikrinimas būna tiksliausias esant pakankamam vertikaliam aukščiui, pageidautina 30 pėdų (9 m), kai vienas žmogus ant grindų nustato lazerį, o kitas prie lubų pažymi spindulio padėtį. Svarbu patikrinti kalibravimą, naudojant atstumą ne mažesnį nei tas, kuriuo įrankis bus naudojamas darbams atlikti.

Padėkite lazerį ant grindų ir Išjunkite abu vertikalius spindulius (

, kur spinduliai susikerta ant grindų, ir vietą, kurioje spinduliai susikerta ant lubų

. Visuomet pažymėkite spindulių storio centrą (

Pasukite lazerį 180 laipsnių kampu ir perstatykite jį taip, kad spindulių susikirtimo taškas būtų tiesiai ant originalių žymių

Pažymėkite padėtį, kur spinduliai susikerta ant lubų

Išmatuokite atstumą tarp dviejų žymių ant lubų

. Jeigu matmuo viršija toliau nurodytas reikšmes, lazerį reikia atiduoti į įgaliotąjį centrą, kad jis būtų perkalibruotas. Atstumas tarp sienų Leistinas atstumas tarp žymų 8 col. (2,5m) 1/16 col. (1,5mm) 10 col. (3,0m) 3/32 col. (2,0mm) 14 col. (4,0m) 1/8 col. (2,5mm) 20 col. (6,0m) 5/32 col. (4,0mm) 30 col. (9,0 m) 1/4 col. (6,0mm)

90º KAMPO TARP VERTIKALIŲ SPINDULIŲ

TIKRINIMAS (H PAV.) Norint patikrinti 90º kampo tikslumą, reikia bent 33 pėd. x 18 pėd. (1 0m x 5 m) ploto laisvos grindų vietos. Žr. H pav., kuriame pavaizduota lazerio padėtis kiekviename etape ir kiekvieno etapo metu pažymimų žymių padėtys. Visuomet pažymėkite spindulių storio centrą.

Padėkite lazerį ant glotnaus, plokščio ir stabilaus pagrindo, kuris būtų lygus abiem kryptimis, kaip parodyta

Savo ruožtu dėl abiejų vertikalių sijų.

Išilgai priekinio lazerio spindulio pažymėkite tris vietas

yra lazerio spindulio vidurio taškas.

Nustatykite lazerį taip, kad žemyn nukreiptas taškas būtų virš

, o priekinis lazerio spindulys būtų sulygiuotas su

šoniniame lazerio spindulyje, bent 3 m (10 pėdų) atstumu nuo lazerio.

Pasukite lazerį pagal laikrodžio rodyklę 90º kampu.

Nustatykite lazerį taip, kad žemyn nukreiptas taškas būtų virš

, o priekinis lazerio spindulys būtų sulygiuotas su

Šoniniame lazerio spindulyje pažymėkite

Išmatuokite atstumą tarp

Jei jūsų matmuo yra didesnis nei leistinas atstumas tarp

atitinkamam atstumui nuo

(žr. tolesnę lentelę), lazerį reikia nugabenti į įgaliotąjį serviso centrą. Atstumas nuo
