MANUALE UTENTE FMHT77357 STANLEY

• Sicurezza degli utenti

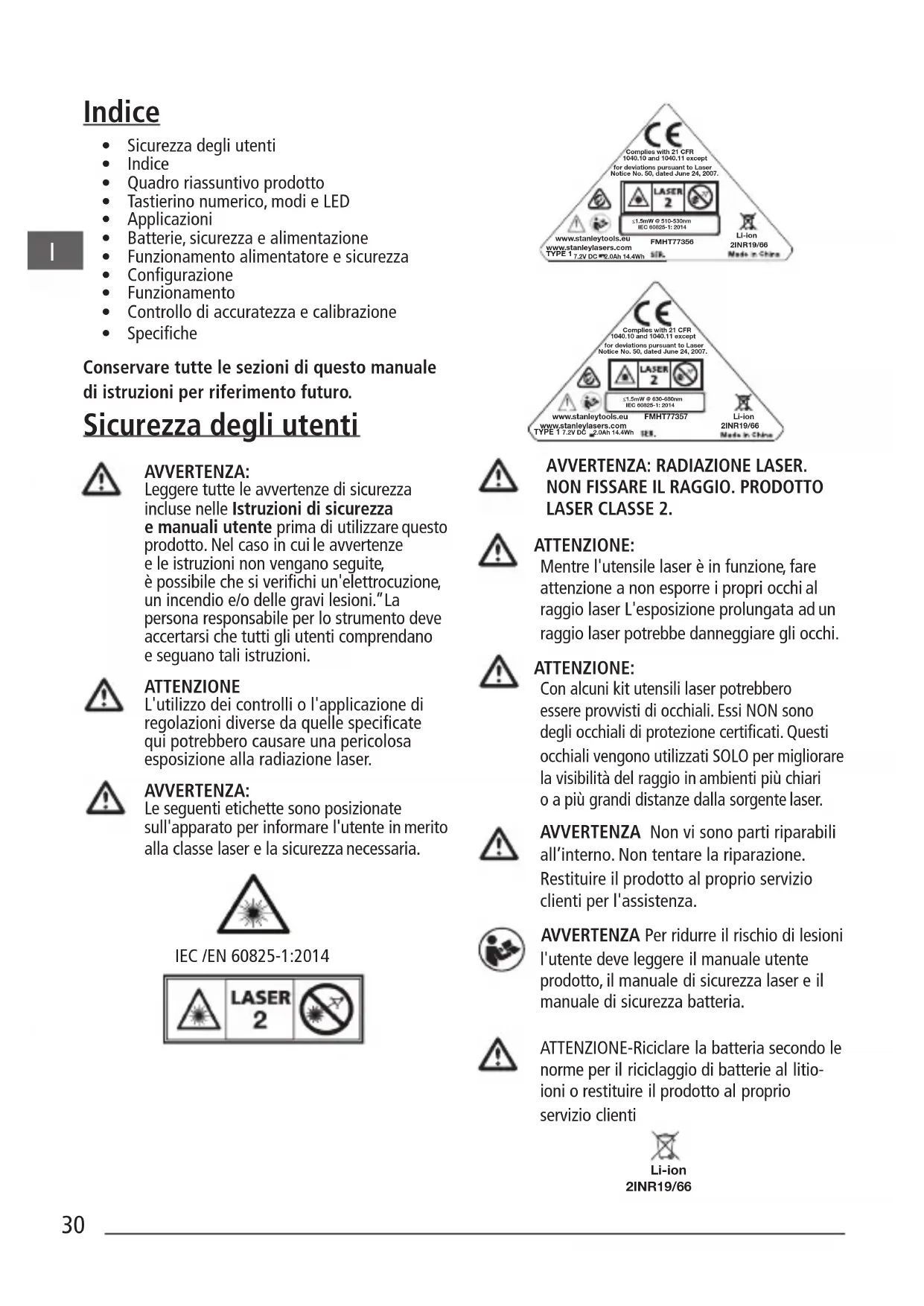

• Indice
  • Quadro riassuntivo prodotto
  • Tastierino numerico, modi e LED
• Applicazioni
  • Batterie, sicurezza e alimentazione
• Funzionamento alimentatore e sicurezza
• Configurazione
• Funzionamento
  • Controllo di accuratezza e calibrazione
• Specifiche

Conservare tutte le sezioni di questo manuale di istruzioni per riferimento futuro.

Sicurezza degli utenti

AVVERTENZA:

Leggere tutte le avvertenze di sicurezza incluse nelle Istruzioni di sicurezza e manuali utente prima di utilizzare questo prodotto. Nel caso in cui le avvertenze e le istruzioni non vengano seguite, è possibile che si verifichi un'elettrocuzione, un incendio e/o delle gravi lesioni." La persona responsabile per lo strumento deve accertarsi che tutti gli utenti comprendano e seguano tali istruzioni.

ATTENZIONE

L'utilizzo dei controlli o l'applicazione di regolazioni diverse da quelle specificate qui potrebbero causare una pericolosa esposizione alla radiazione laser.

AVVERTENZA:

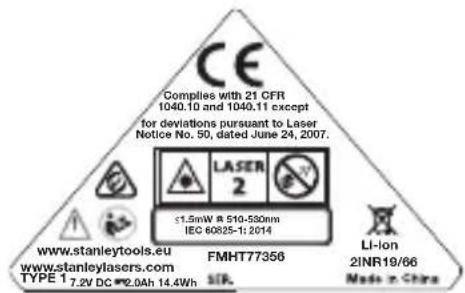

Le seguenti etichette sono posizionate sull'apparato per informare l'utente in merito alla classe laser e la sicurezza necessaria.

IEC /EN 60825-1:2014

LASER 2

Mentre l'utensile laser è in funzione, fare attenzione a non esporre i propri occhi al raggio laser L'esposizione prolungata ad un raggio laser potrebbe danneggiare gli occhi.

ATTENZIONE:

Con alcuni kit utensili laser potrebbero essere provvisti di occhiali. Essi NON sono degli occhiali di protezione certificati. Questi occhiali vengono utilizzati SOLO per migliorare la visibilità del raggio in ambienti più chiari o a più grandi distanze dalla sorgente laser.

AVVERTENZA Non vi sono parti riparabili all'interno. Non tentare la riparazione. Restituire il prodotto al proprio servizio clienti per l'assistenza.

AVVERTENZA Per ridurre il rischio di lesioni l'utente deve leggere il manuale utente prodotto, il manuale di sicurezza laser e il manuale di sicurezza batteria.

ATTENZIONE-Riciclare la batteria secondo le norme per il riciclaggio di batterie al litio-ioni o restituire il prodotto al proprio servizio clienti

Li-ion

2INR19/66

Quadro riassuntivo prodotto

Figura A - Utensile laser

1. Apertura/finestra piano laser
2. Interruttore tastierino numerico
3. Interruttore di bloccaggio alimentazione/pendolo
4. Presa di alimentazione DC

Figura B - Bloccaggio di alimentazione trasporto

1. Etichetta
2. Innesto a vite 1/4-20 e 5/8-11

Figura C - Modi tastierino numerico e laser

1. Batteria/alimentazione
2. Chiave di attivazione raggio
3. Chiave di attivazione modo impulso
4. Modo impulso/indicatore a LED fuori livello

Figura D - Opzioni raggio

Figura E - Precisione di direzione scannerizzazione raggio orizzontale

Figura F - Precisione di direzione passo raggio orizzontale

Figura G - Precisione raggio verticale

Figura H - Precisione raggio verticale 90°

Tastierino numerico, modi

e LED

Interruttore blocco alimentazione/pendolo (fig. B)

Alimentazione Accesa/blocco pendolo disattivato/Autolivellazione accesa

Alimentazione Spenta/blocco pendolo attivato

• Per attivare l'utensile laser, spostare l'interruttore nella posizione sbloccata
• Per disattivare l'utensile laser, spostare l'interruttore nella posizione bloccata

Modi

Modi di disponibilità raggio laser.

Vedere le figure C e D per la configurazione laser.

Autolivellamento (fig. B)

• Il blocco pendolo sull'utensile laser deve essere portato sulla posizione sbloccata / Acceso per attivare l'autolivellamento quando in posizione <4 °.

Fuori livello (fig. B)

- Se il laser è stato inclinato di più di 4°, allora non può autolivellarsi e il raggio laser lampeggerà.

Tasto impulso tastierino numerico.

per attivare il modo impulso.

(Vedere la figura © 9)

Funzionamento indicatore modo impulso LED/indicatore fuori livello (vedere figura © # 10)

LED Spento

1. Modo impulso è Spento/unità a livello

LED Acceso-VERDE CONTINUO

1. Modo impulso è Acceso e l'unità laser rientra nella gamma di autolivellamento. (<4 °)

1. L'unità laser è FUORI LIVELLO e il raggio lampeggia. (MODO IMPULSO potrebbe essere Acceso o Spento a seconda dell'impostazione di stato iniziale.)

Chiave tastierino numerico-batteria

Chiave indicatore batteria

(vedere figura)

LED carica batteria

(Vedere la figura © # 7)

LED Acceso-VERDE CONTINUO

1. Carica batteria sopra il 25%
2. Carica batteria sotto il 25%
3. La batteria deve essere ricaricata. I raggi laser si spengono.

Trasferimento a piombo

• Fissare il piano di riferimento verticale mediante il raggio laser verticale.
• Posizionare l'oggetto/gli oggetti desiderato/i fino all'allineamento con il piano di riferimento verticale per accertarsi che l'oggetto/gli oggetti sia/no a piombo.

Trasferimento livello

• Fissare il piano di riferimento orizzontale mediante il raggio laser orizzontale.
• Posizionare l'oggetto/gli oggetti desiderato/i fino all'allineamento con il piano di riferimento orizzontale per accertarsi che l'oggetto/gli oggetti sia/no a piombo.

Quadro

• Stabilire un punto in cui i due raggi si intersecano mediante il raggio laser verticale e quello orizzontale.
• Posizionare l'oggetto/gli oggetti desiderato/i fino all'allineamento con il raggio laser verticale e quello orizzontale per accertarsi che l'oggetto/gli oggetti sia/no quadrati.

Batterie, sicurezza e alimentazione

ERTENZA:

Leggere tutte le avvertenze di sicurezza incluse nelle Istruzioni di sicurezza e manuali utente in allegato prima di utilizzare questo prodotto. Nel caso in cui le avvertenze e le istruzioni non vengano seguite, è possibile che si verifichi un'elettrocuzione, un incendio e/o delle gravi lesioni. "La persona responsabile per lo strumento deve accertarsi che tutti gli utenti comprendano e seguano tali istruzioni.

- Evitare avvii involontari. Assicurarsi che l'interruttore sia in posizione Spento prima di sollevare o trasportare il dispositivo. Il trasporto del dispositivo con il proprio dito sull'interruttore o alimentando l'unità portando l'interruttore su Acceso potrebbe causare incidenti.

• Il laser deve essere ricaricato solo con l'alimentatore in dotazione collegandolo alla presa di corrente DC mostrata nella figura A#4 (alimentatore: Huntkey Model # HKA03612030-8C) Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un prodotto o pacco batteria differente.
• In dotazione al laser è presente una pacco batteria litio-ioni integrato e ricaricabile che non può essere sostituito o sottoposto a manutenzione. L'installazione di ogni altro pacco batteria crea rischio di lesioni e d'incendio.
• Se il dispositivo non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o un incendio. Accertarsi che la presa di alimentazione DC sia chiusa con la spina in gomma inserita quando non in uso.
• In condizioni di uso eccessivo è possibile che le batterie integrate espellano del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare anche un medico. Il liquido emesso dalle batterie può causare irritazioni o ustioni.
• Non utilizzare il dispositivo, se esso è danneggiato o modificato. Un prodotto alimentato con una batteria litio-ioni danneggiata o modificata potrebbe avere un comportamento imprevedibile incendiandosi, esplodendo o causando lesioni.
• Non esporre il pacco batteria o l'applicazione al fuoco o a una temperatura eccessiva. L'esposizione al fuoco o a una temperatura superiore a 130° C (265° F) potrebbe causare un'esplosione. Vedere le temperature raccomandate nella tabella specifiche.
• Il prodotto laser non può essere sottoposto alla manutenzione da parte dell'utente e dovrebbe essere restituito al proprio distributore o al servizio garanzia/clienti in caso di guasto o danno. Qualsiasi operazione sul prodotto deve essere eseguita da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza del prodotto.

- Leggere tutte le istruzioni e le avvertenze pertinenti nel manuale per la sicurezza batteria e il manuale per la sicurezza/garanzia del laser in allegato. Attenersi a tutti i regolamenti vigenti in loco in materia di smaltimento del prodotto alla fine del suo ciclo di vita.

Funzionamento alimentatore e sicurezza

Importanti istruzioni per la sicurezza dell'alimentatore. CONSERVARE LE PRESENTI ISTRUZIONI:

Il vostro dispositivo funziona con un alimentatore con tensione 100-240V AC a 50/60Hz.

Prima dell'utilizzo dell'alimentatore, leggere tutte le istruzioni e le indicazioni per la sicurezza sul prodotto prima di utilizzare l'alimentatore.

AVVERTENZA: Rischio di scossa elettrica. Non far penetrare alcun liquido dentro l'alimentatore. Pericolo di scossa elettrica.

ATTENZIONE: Rischio di ustioni.

• AVVISO: In certe condizioni, con l'alimentatore inserito nella presa elettrica, l'alimentatore può essere cortocircuitato da corpi estranei. Materiali estranei di natura conduttiva come, a titolo esemplificativo ma non esaustivo, polvere di smerigliatura, schegge metalliche, lana di acciaio, lamine di alluminio o qualsiasi accumulo di particelle metalliche, dovrebbero essere eliminati dalle cavità dell'alimentatore.
• Staccare sempre l'alimentatore dall'alimentazione di corrente quando non viene utilizzato. Staccare l'alimentatore dalla presa prima di cominciare a pulirlo. Pulire solo con un panno morbido e asciutto
• NON provare a caricare il prodotto con un alimentatore diverso da quello di questo manuale. L'alimentatore e il pacco batteria integrato sono progettati specificatamente per lavorare insieme.
• L'alimentatore fornito con il vostro laser non è inteso per usi diversi dal caricamento del laser Fatmax. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione. Utilizzare solo il modello HUNTKEY # HKA03612030-8C
• Conservare l'alimentatore lontano dalla portata dei bambini.

• Non esporre l'alimentatore a pioggia o neve.

• Per staccare dalla presa l'alimentatore, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.

• Non posizionare alcun oggetto sopra l'alimentatore, poiché ciò potrebbe generare un calore interno eccessivo. Tenere l'alimentatore lontano da qualsiasi fonte di calore.
• Non utilizzare l'alimentatore con un cavo o spina danneggiati.
• Non azionare l'alimentatore se ha preso un forte colpo è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.
• Non smontare l'alimentatore; quando è necessaria assistenza o riparazione, portarlo in un servizio di assistenza autorizzato.
• L'alimentatore è progettato per il funzionamento con tensione 100-240V AC a 50/60Hz.
• Non tentare di utilizzarlo con una tensione diversa.
• Fare riferimento al manuale per la sicurezza della batteria per ulteriori istruzioni.

Procedura di carica

1. Inserire l'alimentatore in una presa appropriata prima di collegare l'unità laser.
2. Inserire il cavo di carica nella porta di carica sul retro dell'unità laser.

NOTA: Un pacchetto batteria perde rapidamente la propria carica se rimane inattivo per periodi di tempo prolungati. Il prodotto potrebbe richiedere una carica prima dell'uso.

Note importanti riguardo alla carica

L'alimentatore potrebbe surriscaldarsi durante la carica. È un fatto normale che non indica la presenza di problemi. Per facilitare il raffreddamento del pacchetto batteria dopo l'utilizzo, evitare di posizionare l'alimentatore o il pacchetto batteria in un ambiente surriscaldato come in una rimessa metallica o in un rimorchio non isolato.

Se la batteria interna non si carica correttamente:

a. Controllare il funzionamento della corrente alla presa collegando una lampada o un altro apparecchio;
b. Controllare per verificare se la presa è collegata a un'interruttore della luce che disattiva l'alimentazione quando si spegne la luce;
c. Spostare l'alimentatore e l'unità laser in una postazione, in cui la temperatura ambiente si aggira attorno ai 65 °F - 75 °F (18 °- 24 °C);
d. Se i problemi di caricamento continuano ad essere presenti, portare l'utensile e l'alimentatore nel centro di assistenza locale.

- NON congelare o immergere l'alimentatore in acqua o in altri liquidi.

AVVERTENZA: Rischio di scossa elettrica.

Non far penetrare alcun liquido dentro l'alimentatore. Pericolo di scossa elettrica.

ATTENZIONE: Non cercare mai di aprire l'alimentatore per alcun motivo. Le parti interne del prodotto non sono riutilizzabili.

Configurazione

Utensile laser

• Posizionare l'utensile laser su una superficia piana e stabile.
• Per mettere in funzione l'utensile e attivare la funzione di autolivellamento spostare il blocco pendolo / trasporto nella posizione di sblocco. (fig. B #3)
• L'utensile laser deve essere poi posizionato in posizione eretta su una superficie che si trova nella gamma di compensazione specificata.
• Selezionare la configurazione del raggio desiderata premendo ripetutamente il pulsante di attivazione raggio (fig. C#8) e scorrendo tra le opzioni mostrate nella figura D.

Montaggio su accessori

• Posizionare l'accessorio in un punto dove non viene disturbato e accanto alla posizione dell'area per la misurazione.
• Impostare l'accessorio secondo le necessità. Regolare il posizionamento per essere sicuri che la base dell'accessorio sia pressoché orizzontale (entro la gamma di compensazione degli utensili laser).
• Montare l'utensile laser sull'accessorio utilizzando il metodo di fissaggio appropriato per la combinazione accessorio / utensile laser.

ATTENZIONE:

- Non lasciare l'utensile laser incustodito sull'accessorio senza prima serrare la vite di serraggio. In caso contrario l'utensile laser potrebbe cadere e danneggiarsi.

NOTA:

• È consigliabile reggere l'utensile laser con una mano quando posizionando o rimuovendo l'utensile laser da un accessorio.
• Quando viene posizionato sopra un obiettivo, serrare parzialmente il dispositivo di fissaggio, allineare l'utensile laser e poi serrarlo a fondo.

Funzionamento

NOTA:

• Prima di utilizzare l'utensile laser, accertarsi di controllare la precisione dell'utensile laser.
• L'utensile laser segnale quando si trova al di fuori della gamma di compensazione. Fare riferimento alle descrizioni LED. Riposizionare l'utensile laser, affinché esso sia più vicino al livello.
• Quando non utilizzato, assicurarsi che l'alimentazione all'utensile laser sia spenta posizionando il blocco pendolo in posizione di blocco.

Potenza

• Per accendere il laser, spostare il blocco pendolo / trasporto nella posizione di sblocco. (fig. B # 3)
• Per spegnere il laser, spostare il blocco pendolo / trasporto nella posizione di blocco.
• Selezionare la configurazione del raggio desiderata premendo ripetutamente il pulsante di attivazione raggio (fig. C#8) e scorrendo tra le opzioni mostrate nella figura D.

Modi

Spento / Bloccato (vedere figure Ⓑ)

• Il laser è spento e il pendolo bloccato.

Acceso / autolivellamento (vedere figure B)

• Il blocco pendolo sull'utensile laser viene posizionato sulla posizione di sblocco/autolivellamento quando il laser è acceso.
• I laser sono progettati per autolivellarsi. Se il laser è stato inclinato di più di 4°, allora non può autolivellarsi e il raggio laser lampeggerà. Durante il lampeggio del laser IL LASER NON È LIVELLATO (O A PIOMBO) E NON DEVE ESSERE UTILIZZATO PER DETERMINARE O CONTRASSEGNARE IL LIVELLO O IL PIOMBO. Riposizionare il laser su una superficie più a livello.

Controllo di accuratezza e calibrazione

• Gli utensili laser sono sigillati e calibrati in sede di stabilimento con i valori di precisione specificati.
• Si raccomanda di eseguire un controllo di calibrazione prima del primo utilizzo e poi periodicamente durante l'utilizzo futuro.
• L'utensile laser deve essere controllato regolarmente per assicurare i suoi valori di precisione, specialmente per quanto riguarda le disposizioni di precisione.
• Durante i controlli di precisione utilizzare l'area / distanza maggiore possibile più prossima alla distanza di funzionamento. Maggiore è l'area / la distanza e più facile misurare la precisione del laser.
• Il blocco deve trovarsi sulla posizione di blocco per consentire all'utensile laser di autolivellarsi prima di controllare la precisione.
• Posizionare la livella laser su una superficie liscia, piana e stabile, che sia a livello in entrambe direzioni.

CONTROLLO PRECISIONE - RAGGIO

ORIZZONTALE, DIREZIONE DI SCANSIONE (FIG. E)

Il controllo della calibrazione scansione orizzontale del laser richiede due pareti a distanza di 30' (9 metri). È importante eseguire il controllo calibrazione servendosi di una distanza non inferiore alla distanze delle applicazioni, per le quali l'utensile viene utilizzato.

1. Posizionare la livella laser contro l'estremità di una parete a 9 m (30') di distanza (Figura E n.1).
2. Accendere la livella laser.
3. Proiettare un raggio laser orizzontale.
4. Ruotare la livella laser verso l'estremità opposta della parete, parallela alla parete adiacente.
5. Ad almeno 9 m (30') di distanza segnare sul raggio laser i punti a e b.
6. Ruotare la livella laser di 180°.
7. Regolare l'altezza del laser in modo che il centro del raggio sia allineato al segno a (Figura E n.2).
8. Direttamente sopra o sotto al segno ⓑ marcare Ⓒ lungo il raggio laser (Figura Ⓔ n.3).

9. Misurare la distanza verticale tra il segno ⓑ e il segno Ⓒ.

10. Se la misura ottenuta supera la Distanza ammissibile tra b e c per la Distanza tra le pareti corrispondente nella tabella riportata di seguito, la livella deve essere sottoposta a manutenzione presso un centro di assistenza autorizzato.

Distanza tra le pareti	Distanza ammissibile tra b e c
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

CONTROLLO PRECISIONE - RAGGIO ORIZZONTALE, DIREZIONE DI PASSO (FIG. F)

Il controllo della calibrazione passo orizzontale del laser richiede una singola parete a distanza di 30' (9 metri). È importante eseguire il controllo calibrazione servendosi di una distanza non inferiore alla distanze delle applicazioni, per le quali l'utensile viene utilizzato.

1. Posizionare la livella laser contro l'estremità di una parete a 9 m (30') di distanza (Figura F n.1).
2. Accendere la livella laser.
3. Proiettare un raggio laser orizzontale.
4. Ruotare la livella laser verso l'estremità opposta della parete, parallela alla parete adiacente.
5. Ad almeno 9 m (30') di distanza segnare sul raggio laser i punti a e b.
6. Spostare la livella laser all'estremità opposta della parete (Figura F n. 2).
7. Ruotare la livella laser verso la prima estremità della parete, parallela alla parete adiacente.
8. Regolare l'altezza del laser in modo che il centro del raggio sia allineato al segno b
9. Direttamente sopra o sotto al segno a marcare c lungo il raggio laser (Figura F n.3).
10. Misurare la distanza tra i segni a e c.
11. Se la misura ottenuta supera la Distanza ammissibile tra a e c per la Distanza tra le pareti corrispondente nella tabella riportata di seguito, la livella deve essere sottoposta a manutenzione presso un centro di assistenza autorizzato.

Distanza tra lepareti	Distanza ammissibiletra a e c
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

I

CONTROLLO PRECISIONE - RAGGI VERTICALI (FIG. G)

Il controllo della calibrazione verticale (piombo) del laser più preciso viene eseguito quando è disponibile uno spazio considerevole di altezza verticale, idealmente 30' (9 metri), con una persona sul pavimento che posiziona il laser e un'altra persone accanto al soffitto per contrassegnare la posizione del raggio. È importante eseguire il controllo calibrazione servendosi di una distanza non inferiore alla distanze delle applicazioni, per le quali l'utensile viene utilizzato.

1. Posizionare la livella laser su una superficie liscia, piana e stabile, che sia a livello in entrambe direzioni. Accendere entrambi i raggi verticali (Figura © #1).
2. Segnare due linee corte dove si incrociano le travi (a, b) e anche sul soffitto (c, d). Contrassegnare sempre il centro dello spessore dei raggi (Figura G#2)
3. Prelevamento e ruotare il laser di 180 gradi e posizionarla in modo che le travi corrispondano le linee segnate su superficie piana (e, f) (Figura G #3).
4. Segnare due linee corte dove si incrociano le travi sul soffitto (g, h).
5. Misurare la distanza tra ogni set di linee segnate sul soffitto (c, g e d, h). Se la misura è maggiore rispetto ai valori indicati sotto, il laser deve essere sottoposto a manutenzione in un centro manutenzione autorizzato.

Altezza soffitto	Distanza consentita tra i contrassegni
2,5 m (8') 1,5 mm (1/16")
3 m (10') 2,0 mm (3/32")
4 m (14') 2,5 mm (1/8")
6 m (20') 4 mm (5/32")

Il controllo della precisione a 90° richiede un'area del pavimento ampia di almeno 33' x 18' (10 m x 5 m) di superficie. Fare riferimento alla figura H per la posizione del laser su ciascun passo e per la posizione dei contrassegni su ciascun passo. Contrassegnare sempre il centro dello spessore dei raggi.

1. Posizionare la livella laser su una superficie liscia, piana e stabile, che sia a livello in entrambe direzioni, come illustrato nella Figura n.1.
2. Accendere la livella laser.
3. Accendere entrambi i raggi verticali
4. Lungo il raggio laser anteriore segnare tre punti a, b, e c; dove b corrisponde al punto centrale del raggio laser.
5. Posizionare la livella laser in modo che il punto inferiore si trovi sopra al segno b e il raggio laser anteriore sia allineato al segno c (Figura H n.2).
6. Segnare un punto e lungo il raggio laser laterale ad almeno 3 m (10') di distanza dalla livella.
7. Ruotare la livella laser di 90° in senso orario.
8. Posizionare la livella laser in modo che il punto inferiore si trovi sopra al segno b e il raggio laser anteriore sia allineato al segno e (Figura H n.3).
9. Lungo il raggio laser laterale segnare il punto f accanto al punto a
10. Misurare la distanza tra a e f
    11 Se la misura ottenuta supera la Distanza ammissibile tra a e f per la Distanza da b a a corrispondente nella tabella riportata di seguito, la livella deve essere sottoposta a manutenzione presso un centro di assistenza autorizzato.

Distanza da a	Distanza ammissibiletra e
3 m (10') 3,2 mm (1/8")
4 m (14') 3,5 mm (5/32")
Distanza da b a a	Distanza ammissibile tra a e f
5 m (17') 4,5 mm (3/16")
6 m (20') 5,5 mm (7/32")
7 m (23') 6 mm (1/4")

Specifiche

Utensile laser

	FMHT77357(ROSSO) FMHT77356(VERDE)
Precisione di livellamento: ≤3 mm / 10m (1/8in a 30 ft)
Precisione orizzontale / verticale ≤3mm / 10m (1/8in a 30 ft)
Gamma di compensazione: ± 4°
Distanza operativa (linea): ROSSA: 20 m (65 ft)(50 m con rilevatore)		VERDE: 35 m (115 ft)(50 m con rilevatore)
Classe laser: Classe 2 (IEC/EN60825-1: 2014
Lunghezza onda laser 630-680 nm (ROSSA) 510 nm ~ 530 nm (VERDE)
Tempo di funzionamento(tutti i laser accesi):	≥ 24 ore (Li Ion) ≥ 8 ore (Li Ion)
Alimentazione elettrica: Pacco batteria Li Ion integrato; 7.2 V DC; 2.0 Ah; 14.4 Wh
Classe IP: IP54
Gamma temperatura(funzionamento):	10°C ~ +40°C (50°F~104°F)
Gamma temperatura(stoccaggio):	-20°C ~ ++40°C (-4°F~104°F)
Gamma temperatura (carica): 5°C ~ ++40°C (41°F~104°F)

Contenidos
