MANUAL DE UTILIZADOR FMHT77357 STANLEY

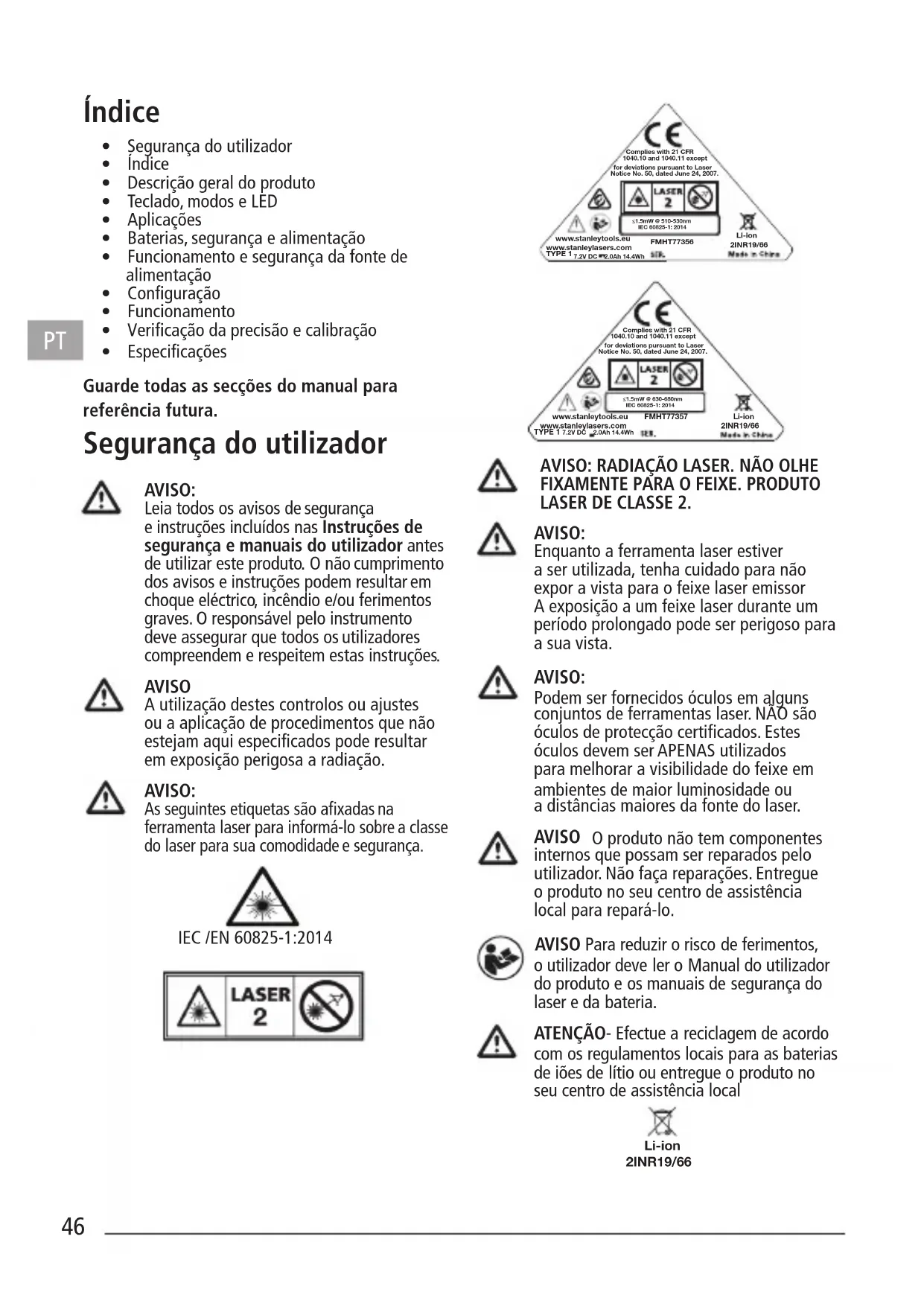

• Segurança do utilizador
• Índice
• Descrição geral do produto
• Teclado, modos e LED
• Aplicações
  • Baterias, segurança e alimentação
• Funcionamento e segurança da fonte de alimentação
• Configuração
• Funcionamento
  • Verificação da precisão e calibração
• Especificações

Guarde todas as secções do manual para referência futura.

Segurança do utilizador

AVISO:

Leia todos os avisos de segurança e instruções incluídos nas Instruções de segurança e manuais do utilizador antes de utilizar este produto. O não cumprimento dos avisos e instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. O responsável pelo instrumento deve assegurar que todos os utilizadores compreendem e respeitem estas instruções.

AVISO

A utilização destes controlos ou ajustes ou a aplicação de procedimentos que não estejam aqui especificados pode resultar em exposição perigosa a radiação.

AVISO:

As seguintes etiquetas são afixadas na ferramenta laser para informá-lo sobre a classe do laser para sua comodidade e segurança.

IEC /EN 60825-1:2014

LASER 2

AVISO: RADIAÇÃO LASER. NÃO OLHE FIXAMENTE PARA O FEIXE. PRODUTO LASER DE CLASSE 2.

AVISO:

Enquanto a ferramenta laser estiver a ser utilizada, tenha cuidado para não expor a vista para o feixe laser emissor A exposição a um feixe laser durante um período prolongado pode ser perigoso para a sua vista.

AVISO:

Podem ser fornecidos óculos em alguns conjuntos de ferramentas laser. NAO são óculos de protecção certificados. Estes óculos devem ser APENAS utilizados para melhorar a visibilidade do feixe em ambientes de maior luminosidade ou a distâncias maiores da fonte do laser.

AVISO O produto não tem componentes internos que possam ser reparados pelo utilizador. Não faça reparações. Entregue o produto no seu centro de assistência local para repará-lo.

AVISO Para reduzir o risco de ferimentos, o utilizador deve ler o Manual do utilizador do produto e os manuais de segurança do laser e da bateria.

ATENÇÃO- Efectue a reciclagem de acordo com os regulamentos locais para as baterias de iões de lítio ou entregue o produto no seu centro de assistência local

Descrição geral do produto

Figura A - Ferramenta laser

1. Janela/abertura do laser
2. Botões do teclado
3. Interruptor de bloqueio de alimentação/pêndulo
4. Entrada para fonte de alimentação CC

Figura B - Alimentação/bloqueio para o transporte

1. Etiqueta
2. Fixação roscada de 1/4-20 e 5/8-11

Figura C - Teclado e modos laser

1. Bateria/alimentação
2. Botão de activação do feixe
3. Botão de activação do modo de impulsos
4. LED do modo de impulsos/desnivelamento

Figura D - Opções do feixe

Figura E - Precisão da direcção de leitura do feixe horizontal

Figura F - Precisão da direcção do afastamento do feixe horizontal

Figura G - Precisão do feixe vertical

Figura H - Precisão do ângulo de 90° do feixe vertical

Teclado, modos e LED

Interruptor de alimentação/bloqueio do pêndulo (Fig. B)

Ligar/desligar bloqueio do pêndulo/ligar nivelamento automático

Desligar/ligar bloqueio do pêndulo

• Para ligar a ferramenta laser, coloque o interruptor na posição desbloqueada
• Para desligar a ferramenta laser, coloque o interruptor na posição bloqueada

Modos

Modos disponíveis do feixe laser.

Consulte as Figuras C e D de configuração do feixe.

• O bloqueio do pêndulo na ferramenta laser tem de ser colocado na posição desbloqueada/ligada para activar o nivelamento automático quando é colocado num ângulo <4°.

Desnivelamento (Fig. B)

- Se o laser tiver sido inclinado a um ângulo > 4°, não pode ser nivelado automaticamente e o feixe laser começa a piscar.

Botão Impulsos do teclado.

Botão para ligar/desligar o modo de impulsos (Consulte a Figura)

Funcionamento do LED do modo de impulsos/ indicador de desnivelamento (consulte a Figura © n.° 10)

LED DESLIGADO

1. O modo de impulsos está desligado/a unidade está nivelada

LED LIGADO-VERDE CONTÍNUO

1. O MODO DE IMPULSOS está ligado e a unidade laser está de acordo com a gama de nivelamento automático. (<4°)

LED LIGADO-VERMELHO INTERMITENTE

1. A unidade laser está DESNIVELADA e os feixes começam a piscar. (O MODO DE IMPULSOS pode estar ligado ou desligado, dependendo do estado inicial definido.)

Botão Teclado/bateria

Botão de indicação do nível da bateria (consulte a Figura)

LED de carga da bateria

(Consulte a Figura ©n.° 7)

LED LIGADO-VERDE CONTÍNUO

1. Carga da bateria >25 %
2. Carga da bateria >25 %
3. A bateria tem de ser recarregada. Os feixes laser estão desligados.

LED LIGADO-VERMELHO INTERMITENTE

LED DESLIGADO

Aplicações

Transferência do prumo

• Com o feixe laser vertical, estabeleça um plano de referência vertical.
• Posicione os objectos pretendidos até ficarem alinhados com o plano de referência vertical para garantir que ficam na vertical.

Transferência do nível

• Com o feixe laser horizontal, estabeleça um plano de referência horizontal.
• Posicione os objectos pretendidos até ficarem alinhados com o plano de referência vertical para garantir que ficam na vertical.

Esquadro

• Com os feixes laser verticais e horizontais, estabeleça um ponto de cruzamento dos dois feixes.
• Posicione os objectos pretendidos até ficarem alinhados com os feixes laser verticais e horizontais para garantir que ficam em esquadria.

Baterias, segurança e alimentação

AVISO:

Leia todos os avisos de segurança e instruções incluídos nas Instruções de segurança e manuais do utilizador anexados antes de utilizar este produto. O não cumprimento dos avisos e instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. O responsável pelo instrumento deve assegurar que todos os utilizadores compreendem e respeitem estas instruções.

- Evite um arranque acidental. Certifique-se de que o botão está na posição desligada antes de levantar ou transportar o dispositivo. Transportar o dispositivo com o dedo no interruptor ou ligar a unidade à corrente com o botão na posição ligada pode dar origem a acidentes.

• O laser só deve ser recarregado na fonte de alimentação fornecida, ligando-o à entrada da fonte de alimentação CC indicada na Figura A n.º 4 (Fonte de alimentação: N.º de modelo Huntkey HKA03612030-8C) Um carregador adequado para um tipo de produto ou bateria pode dar origem a um incêndio se for utilizado com outro produto ou bateria.
• O laser é fornecido com uma bateria de iões de lítio integrada e recarregável que não pode ser substituída ou utilizada pelo utilizador. Não tente instalar quaisquer outras baterias porque pode dar origem a ferimentos e a um incêndio.
• Quando o dispositivo não estiver a ser utilizado, mantenha-o afastado de outros objectos metálicos, como clipes de papel, moedas, chaves ou outros objectos metálicos pequenos que podem estabelecer uma ligação de um terminal para outro. O curto-circuito dos terminais da bateria podem dar origem a queimaduras ou a um incêndio. Certifique-se de que a entrada da fonte de alimentação CC está fechada com a tampa de borracha fornecida quando não estiver a ser utilizada.
• Em condições abusivas, pode derramar o líquido das baterias integradas, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado das baterias pode causar irritação ou queimaduras.
• Não utilize o dispositivo se estiver danificado ou modificado. Um produto com alimentação a baterias de iões de lítio danificado ou modificado pode ter um desempenho imprevisível e resultar num incêndio, explosão ou ferimentos.
• Não exponha a bateria ou o aparelho a fogo ou temperatura excessiva. A exposição a fogo ou a uma temperatura superior a 130 °C pode dar origem a uma explosão. Consulte as temperaturas recomendadas na Tabela Especificações.
• O produto laser não inclui componentes que possam ser reparados pelo utilizador e deve ser devolvido ao distribuidor ou ao Centro de garantia/assistência em caso de falha ou danos. Qualquer serviço aplicável deve ser efectuado por um técnico qualificado que utilize apenas peças de substituição idênticas. Isto garante a segurança do produto.

- Leia todas as instruções e avisos relacionados nos manuais da segurança da bateria e do laser/garantia. Siga todos os regulamentos locais sobre eliminação do produto quando este atingir o final da vida útil.

Funcionamento e segurança da fonte de alimentação

Instruções de segurança importantes para a fonte de alimentação.

GUARDE ESTAS INSTRUÇÕES:

A ferramenta utiliza uma fonte de alimentação entre 100-240 V CA a 50/60 Hz.

Antes de utilizar a fonte de alimentação, leia todas as instruções de segurança e avisos na fonte de alimentação no produto antes de utilizar a fonte de alimentação.

AVISO: Perigo de choque. Não permita a entrada de líquidos na fonte de alimentação. Pode ocorrer um choque eléctrico.

- NOTIFICAÇÃO: Em determinadas condições, quando a fonte de alimentação está ligada à fonte de alimentação, a fonte de alimentação pode entrar em curto-circuito se houver contacto com materiais estranhos. Os materiais estranhos condutores, como, mas não limitados a, resíduos de limalha, aparas, lã de aço, folha de alumínio ou qualquer acumulação de partículas metálicas devem ser ser afastados das entradas da fonte de alimentação.

- Desligue sempre a fonte de alimentação da fonte de alimentação quando não for utilizado. Desligue a fonte de alimentação antes de tentar utilizá-la. Limpe apenas com um pano macio e seco

- NÃO tente carregar o produto com fontes de alimentação que não sejam as fornecidas com o produto. A fonte de alimentação e a pilha integrada são concebidas especificamente para trabalharem em conjunto.

- A fonte de alimentação fornecida com o laser não foi concebida para qualquer outra utilização que não seja o carregamento do laser Fatmax. Qualquer outra utilização pode dar origem a um incêndio, choque eléctrico ou electrocussão. Utilize apenas o n.º de modelo HUNTKEY HKA03612030-8C

- Guarde a fonte de alimentação fora do alcance das crianças.

- Não exponha a fonte de alimentação à chuva ou neve.

• Puxe pela ficha em vez do cabo quando desligar a fonte de alimentação. Isto reduz o risco de danos na ficha eléctrica e no cabo.
• Não coloque objectos em cima da fonte de alimentação que podem resultar no excesso de calor interno. Coloque a fonte de alimentação num local afastado de fontes de calor.
• Não opere a fonte de alimentação com o cabo de alimentação ou a ficha danificados.
• Não utilize fonte de alimentação se esta tiver recebido um golpe duro, tiver caído ou for danificada de qualquer forma. Leve-o para um centro de assistência autorizado.
• Não desmonte a fonte de alimentação, leve-o para um centro de assistência autorizado se for necessário efectuar qualquer tarefa de serviço ou reparação.
• A fonte de alimentação foi concebida para funcionar com 100-240 V CA a 50/60 Hz.
• Não utilize-o com outra tensão.
• Consulte o manual de segurança da bateria para obter mais instruções.

1. Ligue a fonte de alimentação a uma tomada adequada antes de ligá-la a uma unidade laser.
2. Insira o cabo de carregamento na porta de carregamento na parte de trás da unidade laser.

NOTA: Uma pilha perde lentamente a carga se não for utilizado durante um período de tempo prolongado. Pode ser necessário recarregar o produto antes de utilizá-lo.

Notas importantes sobre o carregamento

A fonte de alimentação pode ficar quente ao toque quando é carregada. Isto é uma situação normal e não indica um problema. Para facilitar o arrefecimento da pilha após a utilização, evite colocar a fonte de alimentação ou a bateria num ambiente quente, como, por exemplo, num barracão de metal ou num reboque não isolado.

Se a bateria não for carregada adequadamente:

a. Verifique o funcionamento da tomada, ligando uma lâmpada ou outro aparelho;
b. Verifique se a tomada está ligada a um comutador que desliga a energia quando desliga a luz;
c. Mova a fonte de alimentação e a unidade laser para um local no qual a temperatura ambiente do ar seja aproximadamente 18 °C-24 °C;
d. Se os problemas de carregamento, leve a ferramenta e o adaptador para um centro de assistência local.

- NÃO congele ou mergulhe a fonte de alimentação dentro de água ou outros líquidos.

AVISO: Perigo de choque. Não permita a entrada de líquidos na fonte de alimentação. Pode ocorrer um choque eléctrico.

AVISO: Nunca abra a fonte de alimentação seja qual for o motivo. O produto não tem componentes internos que possam ser reparados pelo utilizador.

PT Configuração

Ferramenta laser

• Coloque a ferramenta laser numa superfície nivelada e estável.
• Para ligar e activar a função de nivelamento automático, mova o bloqueio do pêndulo/transporte para a posição desbloqueada. (Fig. B n.º 3)
• A ferramenta deve ser posicionada na vertical numa superfície que esteja de acordo com a gama de compensações especificada.
• Seleccione a configuração do feixe pretendida premindo o botão de activação do feixe (Figura C n.º 8) várias vezes e verificando as opções indicadas na Figura D.

Montagem dos acessórios

• Posicione o acessório num local onde não seja afectado facilmente e perto do local central da área que pretende medir.
• Configure o acessório conforme pretendido. Ajuste a posição para certificar-se de que a base de acessórios está praticamente na horizontal (de acordo com a gama de compensações das ferramentas laser).
• Monte a ferramenta laser no acessório de acordo com o método de fixação adequado que vai ser utilizado com essa combinação de acessório/ferramenta laser.

AVISO:

- Não deixe a ferramenta laser sem assistência num acessório sem o aperto total do parafuso de fixação. Se não o fizer, a ferramenta laser pode cair e sofrer possíveis danos.

NOTA:

• É aconselhável agarrar a ferramenta laser com uma mão quando instalar ou retirar a ferramenta laser de um acessório.
• Quando posicionar por cima de um objecto, aperte o fixador parcialmente, alinhe a ferramenta laser e depois aperte por completo.

Funcionamento

NOTA:

• Antes de utilizar a ferramenta laser, certifique-se de que a verifica em termos de precisão.
• A ferramenta laser indica quando está fora da gama de compensações. Descrição de referência do LED. Mude a posição da ferramenta laser para ficar mais próxima do nível.
• Quando não for utilizada, certifique-se de que desliga a ferramenta laser, colocando o bloqueio do pêndulo na posição bloqueada.

Alimentação

• Para ligar o laser, coloque o bloqueio do pêndulo/ transporte na posição desbloqueada. (Fig. B n.º 3)
• Para desligar o laser, coloque o bloqueio do pêndulo/transporte na posição bloqueada.
• Seleccione a configuração do feixe pretendida premindo o botão de activação do feixe (Figura C n.º 8) várias vezes e verificando as opções indicadas na Figura D.

Modos

Desligado/bloqueado (consulte as Figuras B)

er desliga-se e o pêndulo fica bloqueado.

Ligado/nivelamento automático (Consulte as Figuras B)

O bloqueio do pêndulo na ferramenta ter fica posicionado na posição bloqueada/nivelamento automático sendo o laser é ligado.

- Os lasers estão concebidos para efectuar o nivelamento automático. Se o laser tiver sido inclinado a um ângulo > 4°, não pode ser nivelado automaticamente e o feixe laser começa a piscar. Quando os feixes piscam O LASER NÃO ESTÁ NIVELADO (OU NA VERTICAL) E NÃO DEVE SER UTILIZADO PARA DETERMINAR OU MARCAR O NÍVEL OU O PRUMO. Tente posicionar o laser numa superfície mais nivelada.

Verificação da precisão e calibração

• As ferramentas laser são seladas e calibradas de origem de acordo com as precisões especificadas.
• É recomendável efectuar uma verificação de calibração antes da primeira utilização e depois periodicamente durante futuras utilizações.
• A ferramenta laser deve ser verificada regularmente para garantir as respectivas precisões, em especial para disposições precisas.
• Quando efectuar as verificações de precisão, utilize a maior área/distância possível, o mais próximo possível da distância de funcionamento. Quanto maior for a área/distância, mais fácil é medir a precisão do laser.
• O bloqueio deve estar na posição desbloqueada para permitir que a ferramenta seja nivelada automaticamente antes de verificar a precisão.
• Coloque o laser sobre uma superfície macia, plana e estável e que esteja nivelada em ambas as direcções.

VERIFICAR A PRECISÃO – FEIXE HORIZONTAL, DIRECÇÃO DE LEITURA (FIG. E)

A verificação da leitura horizontal do laser requer a distância de duas paredes de 9 m. É importante efectuar uma verificação de calibração a uma distância que não seja inferior à distância das aplicações para as quais a ferramenta será utilizada.

1. Encoste o laser ao canto de uma parede 9 m (30') (Figura E n.º 1).

2. Ligue o laser.

3. Apresentar um feixe laser horizontal.

4. Rode o laser na direcção do canto oposto da parede, para que fique paralelo à parede adjacente.

5. A pelo menos 9 m (30') de distância do feixe laser, marque a e b.

6. Rode o laser 180°.

7. Ajuste a altura do laser, de modo a que o centro do feixe fique alinhado com ⓐ (Figura Ⓔ n.º 2).

8. Directamente acima ou abaixo de ⓑ, marque Ⓒ ao longo do feixe laser (Figura Ⓔ n.º 3).

9. Meça a distância vertical entre ⓑ e Ⓒ.

10. Se a medição for superior à Distância permissível entre ⓑ e Ⓒ para a Distância entre paredes correspondente na seguinte tabela, o laser deve ser reparado num centro de assistência autorizado.

Distância entre as paredes	Distância permissívelEntre b e c
9 m (30") 6 mm (1/4")
12 m (40") 8 mm (5/16")
15 m (50") 10 mm (13/32")

VERIFICAR A PRECISÃO – FEIXE HORIZONTAL, DIRECÇÃO DE AFASTAMENTO (FIG. F)

A verificação da calibração do afastamento horizontal do laser requer a distância de uma única parede de 9 m. É importante efectuar uma verificação de calibração a uma distância que não seja inferior à distância das aplicações para as quais a ferramenta será utilizada.

1. Encoste o laser ao canto de uma parede 9 m (30') (Figura F n.º 1).

2. Ligue o laser.

3. Apresentar um feixe laser horizontal.

4. Rode o laser na direcção do canto oposto da parede, para que fique paralelo à parede adjacente.

5. A pelo menos 9 m (30') de distância do feixe laser, marque a e b.

6. Desloque o laser na extremidade oposta da parede (Figura F n.° 2).

7. Posicione o laser na direcção do primeiro canto da parede, para que fique paralelo à parede adjacente.

8. Ajuste a altura do laser, de modo a que o centro do feixe fique alinhado com ⓑ

9. Directamente acima ou abaixo de a, marque c ao longo do feixe laser (Figura F n.° 3).

10. Meça a distância entre a e c.

11. Se a medição for superior à Distância permissível entre a e c para a Distância entre paredes correspondente na seguinte tabela, o laser deve ser reparado num centro de assistência autorizado.

Distância entre as paredes	Distância permissívelEntre a e c
9 m (30") 6 mm (1/4")
12 m (40") 8 mm (5/16")
15 m (50") 10 mm (13/32")

VERIFICAR A PRECISÃO – FEIXES VERTICAIS (FIG. G)

A verificação a calibração vertical (prumo) do laser pode ser efectuada de maneira mais precisa se houver uma altura considerável disponível, idealmente 9 m, com uma pessoa no piso a posicionar o laser e outra perto de um tecto para assinalar a posição do feixe. É importante efectuar uma verificação de calibração a uma distância que não seja inferior à distância das aplicações para as quais a ferramenta será utilizada.

1. Coloque o laser sobre uma superfície macia, plana e estável e que esteja nivelada em ambas as direcções. Rode ambos os feixes verticais (Figura G #1).
2. Marque duas linhas curtas, onde os feixes se cruzam (a, b) e também no tecto (c, d). Assinale sempre o centro da espessura do feixe (Figura G #2).
3. Pegar e rodar o laser 180 graus e posicioná-lo portanto as vigas correspondem as linhas marcadas na superfície de nível (e, f) (Figura g #3).
   4 Marque duas linhas curtas, onde se cruzam as vigas no teto (g, h).
4. Medir a distância entre cada conjunto de linhas marcadas no teto (c, g e d, h). Se a medição for superior aos valores indicados abaixo, o laser deve ser reparado num centro de assistência autorizado.

Altura do tecto	Distância permissível entre as marcas
2,5 m 1,5 mm
3 m 2,0 mm
4 m 2,5 mm
6 m 4 mm
9 m 6 mm

VERIFICAR UMA PRECISÃO DE 90° ENTRE OS FEIXES VERTICAIS (FIG. H)

A verificação de uma precisão de 90º requer uma área de piso de, pelo menos, 10 m x 5 m. Consulte a Figura H para saber qual é a posição do laser em cada passo e a localização das marcas assinaladas em cada passo. Assinale sempre o centro da espessura do feixe.

1. Coloque o laser sobre uma superfície lisa, plana e estável e que esteja nivelada em ambas as direcções, como indicado na Figura H n.º 1.
2. Ligue o laser.
3. Rode ambos os feixes verticais.
   4 Ao longo do feixe laser dianteiro, marque três pontos a, b, e c, em que b está no ponto médio do feixe laser.
4. Posicione o laser de modo a que o ponto para baixo fique por cima de ⓑ e o feixe laser dianteiro fique alinhado com ⓒ (Figura Ⓗ n.º 2).
5. Marque um ponto e ao longo do feixe laser lateral a uma distância de, pelo menos, 3 m (10') do laser.
6. Rode o laser 90° para a direita.
7. Posicione o laser de modo a que o ponto para baixo fique por cima de ⓑ e o feixe laser dianteiro fique alinhado com ⓔ (Figura H n.º 3).
8. Ao longo do feixe laser lateral, marque f perto de a.
9. Meça a distância entre a e f.
10. Se a medição for superior à Distância permissível entre a e f para a Distância de b a a correspondente na seguinte tabela, o laser deve ser reparado num centro de assistência autorizado.

Distância de b a a	Distância permissível Entre a e f
3 m (10") 3,2 mm (1/8")
4 m (14") 3,5 mm (5/32")
5 m (17") 4,5 mm (3/16")
6 m (20") 5,5 mm (7/32")
7 m (23") 6 mm (1/4")

Especificações

Ferramenta laser

	FMHT77357 (VERMELHO) FMHT77356 (VERDE)
PRECISÃO DE NIVELAMENTO: ≤3 mm/10 m
Precisão horizontal/vertical ≤3 mm/10 m
Gama de compensações: ± 4°
Distância de trabalho (linha): VERMELHO: 20 m(50 m com detector)		VERDE: 35 m(50 m com detector)
Classe do laser: Classe 2 (IEC/EN60825-1: 2014
Comprimento de onda do laser 630-680 nm (VERMELHO) 510 nm ~ 530 nm (VERDE)
Tempo de funcionamento(todos os laser ligados):	≥ 24 horas (iões de lítio) ≥ 8 horas (iões de lítio)
Fonte de alimentação: Bateria de iões de lítio integrada; 7,2 V CC; 2,0 Ah; 14,4 Wh
Classificação IP: IP54
Gama de temperaturas(functionamento):	10 °C ~ + 40 °C
Gama de temperaturas(armazenamento):	-20 °C ~ + 40 °C
Gama de temperaturas(carregamento):	5 °C ~ + 40 °C

Inhoud
