NÁVOD NA OBSLUHU FMHT77357 STANLEY

Obr. D - Volby laserového paprsku

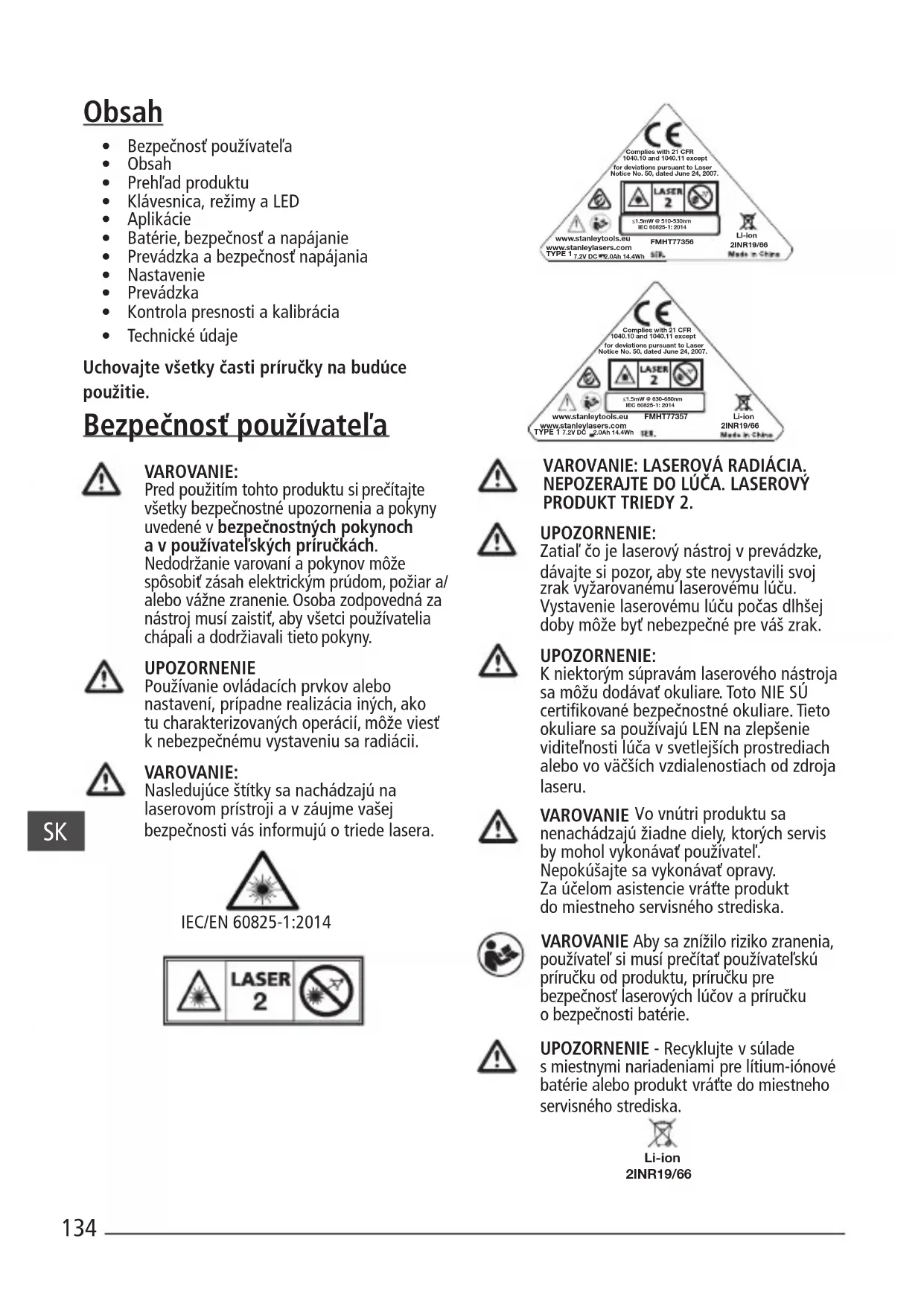

Uchovajte všetky časti príručky na budúce použitie.

Pred použitím tohto produktu si prečítajte všetky bezpečnostné upozornenia a pokyny uvedené v bezpečnostných pokynoch a v používatel'ských príručkách.

Nedodržanie varovaní a pokynov môže spôsobit zásah elektrickým prúdom, požiar alebo vážne zranenie. Osoba zodpovedná za nástroj musí zaistit, aby všetci použivatelia chápali a dodržiavali tieto pokyny.

UPOZORNENIE

Používanie ovládacích prvkov alebo nastavení, prípadne realizácia iných, ako tu charakterizovaných operácií, môže viest' k nebezpečnému vystaveniu sa radiácii.

VAROVANIE:

Nasledujúce štítky sa nachádzajú na laserovom prístroji a v záujme vašej bezpečnosti vás informujú o triede lasera.

IEC/EN 60825-1:2014

LASER 2

Zatial' čo je laserový nástroj v prevádzke, dávajte si pozor, aby ste nevystavili svoj zrak vyžarovanému laserovému lúču. Vystavenie laserovému lúču počas dlhšej doby môže byť nebezpečné pre váš zrak.

UPOZORNENIE:

K niektorým súpravám laserového nástroja sa môžu dodávať okuliare. Toto NIE SÚ certifikované bezpečnostné okuliare. Tieto okuliare sa používajú LEN na zlepšenie viditel'nosti lúča v svetlejších prostrediach alebo vo väčších vzdialenostiach od zdroja laseru.

VAROVANIE Vo vnútri produktu sa nenachádzajú žiadne diely, których servis by mohol vykonávať používatel'. Nepokúšajte sa vykonávať opravy. Za účelom asistencie vrátte produkt do miestneho servisného strediska.

VAROVANIE Aby sa znížilo riziko zranenia, používatel' si musí prečitať používatel'skú príručku od produktu, príručku pre bezpečnosť laserových lúčov a príručku o bezpečnosti batérie.

UPOZORNENIE - Recyklujte v súlade s miestnymi nariadeniami pre lítium-iónové batérie alebo produkt vrátte do miestneho servisného strediska.

Li-ion
2INR19/66

Prehl'ad produktu

Obrázok A - Laserový nástroj

1. Okienko/clona lasera
2. Spínač klávesnice
3. Spínač napájania/uzamknutia kyvadla
4. Konektor sietového napájania jednosmerným prúdom

Obrázok B - Napájanie/uzamknutie pri preprave

Obrázok C - Klávesnica a laserové režimy

1. Batéria/napájanie
2. Tlačidlo aktivácie lúča
3. Tlačidlo aktivácie režimu impulzu
4. Kontrolka LED režimu impulzu/nevyrovnaného stavu

Obrázok D - Možnosti lúča

Obrázok E - Presnost smeru snímania horizontálneho lúča

Obrázok F - Presnost smeru sklonu horizontálneho lúča

Obrázok G - Presnosť vertikálneho lúča

Obrázok H - Presnost vertikálneho 90° lúča

Zapnutie/vypnutie uzamknutia kyvadla/ zapnutie samonivelácie

Vypnutie/zapnutie uzamknutia kyvadla

• Na ZAPNUTIE laserového nástroja prepnite spínač do odomknutej polohy
• Na VYPNUTIE laserového nástroja prepnite spínač do zamknutej polohy

Režimy

Dostupné režimy laserového lúča.

Konfiguráciu lúča nájdete na obrázkoch C a D.

Samonivelácia (obr. B)

- Uzamknutie kyvadla na laserovom nástroji je potrebné prepnút do odomknutej/ZAPNUTEJ polohy, aby sa umožnila samonivelácia, ked' sa umiestni do polohy <4 °.

Nevyrovnaný stav (obr. B)

- Ak sa laser naklonil > 4°, potom sa nedokáže samonivelovať a laserový lúč bude blikať.

LED režimu impulzu/indikátor prevádzky mimo roviny (Pozrite si obrázok ©. 10)

LED NESVIETI

1. Režim impulzu je VYP./jednotka je v rovine

LED SVIETI - NEPRETRŽITE ZELENOU FARBOU

1. REŽIM IMPULZU je ZAP. a laserová jednotka je v rámci rozsahu samonivelácie. (<4 °)

LED SVIETI - BLIKÁ ČERVENOU FARBOU

1. Laserová jednotka je MIMO ROVINY a lúče budú blikať. (REŽIM IMPULZU môže byť ZAP. alebo VYP., a to v závislosti od nastaveného úvodného stavu.)

Tlačidlo indikátora úrovne batérie (Pozrite si obrázok 📋)

LED životnosti batérie

(Pozrite si obrázok

LED SVIETI - NEPRETRŽITE ZELENOU FARBOU

1. Životnosť batérie > 25 %
2. Životnosť batérie < 25 %
3. Batériu je potrebné nabit'. Laserové lúče sa vypnú.

LED SVIETI - BLIKÁ ČERVENOU FARBOU

LED NESVIETI

Aplikácie

Prenesenie olovnice

• Pomocou vertikálneho laserového lúča vytvorte vertikálnu referenčnú rovinu.
• Umiestnite požadovaný objekt(-y), kým sa nezarovnajú s vertikálnou referenčnou rovinou, aby sa zaistilo, že objekt(-y) budú kolmo.

Prenesenie roviny

• Pomocou horizontálneho laserového lúča vytvorte horizontálnu referenčnú rovinu.
• Umiestnite požadovaný objekt(-y), kým sa nezarovnajú s horizontálnou referenčnou rovinou, aby sa zaistilo, že objekt(-y) budú rovno.

Pravý uhol

• Pomocou vertikálneho a horizontálneho laserového lúča vytvorte bod, kde sa dva lúče pretínajú.
• Umiestnite požadovaný objekt(-y), kým sa nezarovnajú s vertikálnym a horizontálnym laserovým lúčom, aby sa zaistilo, že objekt(-y) budú v pravom uhle.

Pred použitím tohto produktu si prečítajte všetky pribalené bezpečnostné upozornenia a pokyny uvedené v bezpečnostných pokynoch a v používatel'ských príručkách. Nedodržanie varovaní a pokynov môže spôsobit' zásah elektrickým prúdom, požiar a/alebo vážne zranenie. Osoba zodpovedná za nástroj musí zaistit', aby všetci používatelia chápali a dodržiavali tieto pokyny.

• Predchádzajte neúmyselnému spusteniu. Pred zodvihnutím alebo prenesením zariadenia sa uistite, že je vo vypnutej polohe. Prenášanie zariadenia s prstom na spínači alebo nabíjanie jednotky so spínačom v zapnutej polohe vytvára priestor na nehody.
• Laser by sa mal nabíjať výlučne prostredníctvom pripojenia ku konektoru sieťového napájania jednosmerného prúdu, ktorý je zobrazený na obrázku A č. 4 (Sietové napájanie: Huntkey Model č. HKA03612030-8C) Nabíjačka, ktorá je vhodná pre jeden typ produktu alebo akumulátorovú batériu, môže vytvorit riziko požiaru, ked' sa použije s iným produktom alebo akumulátorovou batériou.
• Laser sa dodáva so zabudovanou a nabíjatel'nou

lítium-iónovou akumulátorovou batériou,
ktorej servis alebo výmenu nemôže vykonávať používatel'. Nepokúšajte sa inštalovať akékol'vek
iné akumulátorové batérie, pretože to môže
vytvoriť riziko zranenia a požiaru.

- Ked' sa zariadenie nepoužíva, uchovajte ho z dosahu iných kovových objektov, ako napríklad sponiek na papier, mincí, klúčov, klincov, skrutiek alebo iných malých kovových objektov, ktoré dokážu vytvorit spojenie od jedného pólu k druhému. Vzájomné vyskratovanie pólov batérie môže spôsobit popáleniny alebo požiar. Uistite sa, že konektor sieťového napájania jednosmerným prúdom je zatvorený pomocou priloženej gumenej zátky, ked' sa nepoužíva.

- Pri hrubom používaní môže dôjst k vytečeniu kvapaliny z integrovaných batérií; v takomto prípade sa kvapaliny nedotýkajte. Ak nedopatrením dôjde ku kontaktu, opláchnite vodou. Ak sa kvapalina dostane do kontaktu s očami, vyhl'adajte aj lekársku pomoc. Kvapalina uniknutá z batérií môže spôsobit podráždenie alebo popálenie.

- Zariadenie nepoužívajte, ak sa poškodilo alebo upravilo. Poškodený alebo upravený produkt napájaný lítium-iónovou batériou môže vykazovať nepredvídatelné správanie, ktoré môže spôsobit požiar, výbuch alebo riziko zranenia.

- Akumulátorovú batériu alebo zariadenie nevystavujte ohňu alebo nadmerným teplotám. Vystavenie ohňu alebo teplote prevyšujúcej 130 °C (265 °F) môže spôsobit' výbuch. Pozrite si odporúčané teploty v tabul'ke s technickými údajmi.

- Servis laserového produktu nemôže vykonávať používatel' a v prípade zlyhania alebo poškodenia by sa mal vrátit' distribútorovi alebo do záručného/servisného strediska spoločnosti Stanley. Akýkol'vek potrebný servis by mal vykonávať kvalifikovaný opravár, ktorý používa výlučne identické náhradné diely. Týmto sa zaručí, že sa zachová bezpečnosť produktu.

- Prečítajte si všetky príslušné pokyny a varovania v priložených príručkách o bezpečnosti batérií/bezpečnosti. Dodržujte všetky miestne nariadenia týkajúce sa likvidácie produktu na konci jeho životnosti.

Prevádzka a bezpečnost napájania

Dôležité bezpečnostné pokyny pre sietové napájanie/ napájanie.

TIETO POKYNY SI ODLOŽTE:

Váš nástroj používa sieťové napájanie fungujúce v rozsahu 100-240 V striedavého prúdu pri 50/60 Hz. Pred použitím sieťového napájania si prečítajte všetky bezpečnostné pokyny a výstražné značky na sieťovom napájaní a produkte.

VAROVANIE: Nebezpečenstvo zásahu elektrickým prúdom. Zabráňte preniknutiu akejkol'vek kvapaliny do sietového napájania. Môže to spôsobit' zásah elektrickým prúdom.

UPOZORNENIE: Nebezpečenstvo popálenia.

• POZNÁMKA: Za určitých okolností sa sietové napájanie môže pri zapojení do siete vyskratovať cudzím materiálom. Cudzie vodivé materiály, ako napríklad, ale neobmedzujúce sa len na prach z brúsenia, kovové úlomky, drôtenky, hliníková fólia alebo akékol'vek nahromadenia kovových častíc, by sa mali uchovať z dosahu otvorov v sietovom napájaní.
• Ked' sa sietové napájanie nepoužíva, vždy ho odpojte od siete. Pred pokusom o vyčistenie odpojte sietové napájanie. Čistite výlučne pomocou mäkkej a suchej handričky.
• NEPOKÚŠAJTE sa nabíjať produkt pomocou akýchkol'vek iných sietových napájaní, ako je to, ktoré sa dodalo s produktom. Sietové napájanie a integrovaná akumulátorová batéria sú špeciálne navrhnuté, aby spoločne fungovali.
• Sieťové napájanie dodané s vaším laserom nie je určené na žiadne iné použitie, ako je nabíjanie lasera Fatmax. Akékol'vek iné použitie môže spôsobit' riziko požiaru, zásahu elektrickým prúdom alebo smrti elektrickým prúdom. Používajte výlučne HUNTKEY modelu č. HKA03612030-8C
• Sieťové napájanie skladujte z dosahu detí.
• Sietové napájanie nevystavujte dažd'u ani snehu.
• Pri odpájaní sietového napájania tahajte za zástrčku a nie za kábel. Týmto obmedzíte

riziko poškodenia elektrickej zásuvky a kábla.

• Nedávajte na sietové napájanie žiadny objekt, ktorý by mohol spôsobit' vytváranie nadmerného vnútorného tepla. Sietové napájanie umiestnite na miesto, ktoré je z dosahu akéhokol'vek zdroja tepla.
• Nepoužívajte sietové napájanie s poškodeným káblom alebo zástrčkou.
• Sieťové napájanie nepoužívajte, ak bolo zasiahnuté silnou ranou, ak spadlo alebo ak došlo k jeho akémukol'vek inému poškodeniu. Zaneste ho do autorizovaného servisného strediska.
• Sieťové napájanie nerozoberajte. Zaneste ho do autorizovaného servisného strediska, ak je potrebný jeho servis alebo oprava.
• Sietové napájanie je navrhnuté na prevádzku pri 100-240 V striedavého prúdu pri 50/60 Hz.
• Nepokúšajte sa ho používať pri akomkol'vek inom napätí.
• Dodatočné pokyny nájdete v príručke o bezpečnosti batérií.

Postup nabíjania

1. Sieťové napájanie pred zapojením k laserovej jednotke najskôr zapojte do vhodnej zásuvky.
2. Zasuňte kábel nabíjania od portu nabíjania na zadnej strane laserovej jednotky.

POZNÁMKA: Akumulátorová batéria sa bude pomaly vybíjať, ked' sa nechá počas dlhšej doby v nečinnosti. Produkt môže byť potrebné pred použitím dobit'.

Sietové napájanie môže byť počas nabíjania teplé na dotyk. Je to normálny stav a nenaznačuje to problém. Aby ste urýchlili ochladenie akumulátorovej batérie po použití, predchádzajte umiestňovaniu sietového napájania alebo akumulátorovej batérie do teplého prostredia, ako napríklad do kovového prístrešku alebo do nezaizolovaného prívesu.

Ak sa vstavaná batéria nenabije správne:

a. Skontrolujte prevádzku objímky tak, že ju zapojíte do lampy alebo do iného zariadenia.
b. Vizuálne skontrolujte, či je objímka pripojená do vypínača svetla, ktorý po vypnutí svetla vypne napájanie.
c. Premiestnite sietové napájanie a laserovú jednotku na miesto, kde je teplota okolitého vzduchu približne 18 °C až 24 °C (65 °F až 75 °F);
d. Ak problémy s nabíjaním pretrvávajú, zoberte nástroj a sieťové napájanie do vášho miestneho servisného strediska.

- Sieťové napájanie nenechajte zamrznúť alebo neponárajte do vody, alebo akejkol'vek inej kvapaliny.

VAROVANIE: Nebezpečenstvo zásahu elektrickým prúdom. Zabráňte preniknutiu akejkoľvek kvapaliny do sieťového napájania. Môže to spôsobit zásah elektrickým prúdom.

UPOZORNENIE: Nikdy sa zo žiadneho dôvodu nepokúšajte otvárat' sietové napájanie. Vo vnútri produktu sa nenachádzajtú žiadne diely, których servis by mohol vykonávať používatel'.

Nastavenie

Laserový nástroj

• Laserový nástroj umiestnite na stabilný povrch.
• Na ZAPNUTIE a aktivovanie samonivelačnej funkcie premiestnite uzamknutie kyvadla/prepravné uzamknutie do odomknutej polohy. (obr. B č. 3)
• Laserový nástroj sa musí umiestniť do kolmej polohy na povrch, ktorý sa nachádza v rámci určeného kompenzačného rozsahu.
• Opakovaným stláčaním tlačidla aktivácie lúču (obrázok C č. 8) a prechádzaním cez možnosti zobrazené na obrázku D vyberte požadovanú konfiguráciu lúča.

Upevnenie na príslušenstvo

• Príslušenstvo umiestnite na miesto, kde nebude zavadzať a v blízkosti stredu oblasti, ktorá sa ide merat.
• Príslušenstvo nastavte podl'a potreby. Umiestnenie upravte tak, aby ste si boli istý, že základňa prísušenstva je takmer horizontálne (v rámci kompenzačného rozsahu laserových nástrojov).
• Laserový nástroj upevnite k príslušenstvu pomocou vhodnej metódy upevnenia, ktorá sa používa v kombinácii takéhoto príslušenstva/laserového nástroja.

UPOZORNENIE:

- Laserový nástroj nenechávajte bez dozoru na príslušenstve bez toho, aby ste úplne dotiahli upevňovaciu skrutku. Nedodržanie tohto postupu môže spôsobit' pád laserového nástroja, ktorý sa tým môže vystaviť možnému poškodeniu.

POZNÁMKA:

• Bežnou zvyklostou je vždy podporit laserový nástroj jednou rukou, keď ho umiestňujete na príslušenstvo alebo ho z neho skladáte.
• Ak ho umiestňujete nad ciel, čiastočne utiahnite upevňovací prvok, vyrovnajte laserový nástroj a potom ho úplne dotiahnite.

Prevádzka

POZNÁMKA:

• Pred prevádzkou laserového nástroja sa vždy uistite, že ste skontrovali jeho presnost.
• Laserový nástroj naznačí, kedy sa nachádza mimo kompenzačného rozsahu. Obrátte sa na popisy kontroliek LED. Premiestnite laserový nástroj, aby bol bližšie k rovine.
• Ked' sa laserový nástroj nepoužíva, uistite sa, že ho VYPNETE tak, že prepnete uzamknutie kyvadla do uzamknutej polohy.

Napájanie

• Na ZAPNUTIE laseru presuňte uzamknutie kyvadla/prepravné uzamknutie do odomknutej polohy. (obr. B č. 3)
• Na VYPNUTIÉ laseru presuňte uzamknutie kyvadla/prepravné uzamknutie do uzamknutej polohy.
• Opakovaným stláčaním tlačidla aktivácie lúču (obrázok C č. 8) a prechádzaním cez možnosti zobrazené na obrázku D vyberte požadovanú konfiguráciu lúča.

Režimy

VYPNUTÉ/uzamknuté (pozrite si obrázky B)

Laser bude VYPNUTÝ a kyvadlo amknuté.

ZAPNUTÉ/samonivelizácia (pozrite si obrázky B)

• Uzamknutie kyvadla na laserovom nástroji bude prepnuté do odomknutej/samonivelizačnej polohy, ked' sa laser ZAPNE.
• Lasery sú navrhnuté na samonivelizáciu. Ak sa laser naklonil > 4°, potom sa nedokáže samonivelovať a laserový lúč bude blikatť. Ked’ lúče blikajú, LASER NIE JE V ROVINE (ALEBO V PRAVOM UHLE) A NEMAL BY SA POUŽÍVAŤ NA URČENIE ALEBO OZNAČENIE ROVINY ALEBO PRAVÉHO UHLA. Skúste laser premiestniť na rovnejší povrch.

Kontrola presnosti a kalibrácia

• Laserové nástroje boli zapečatené a vykalibrované pri výrobe podl'a určených presností.
• Odporúča sa, aby ste pred prvým použitím vykonali kontrolu kalibrácie a následne pravidelne počas d'alšieho používania.
• Laserový nástroj by sa mal pravidelne kontrolovať, aby sa zaručila jeho presnosť, a to hlavne pre presné rozvrhnutia.
• Pri vykonávaní kontrol presnosti použite najväčšiu možnú oblast/vzdialenost, a to čo najbližšie k prevádzkovej vzdialenosti. Čím je oblast/vzdialenost väčšia, tým sa bude dat jednoduchšie zmerat presnost lasera.
• Uzamknutie musí byt' v odomknutej polohe, aby sa laserový nástroj mohol samonivelovať skôr, ako skontroluje presnosť.
• Laser položte na hladký, plochy a stabilný podklad, ktorý je vodorovný v oboch smeroch.

KONTROLA PRESNOSTI - HORIZONTÁLNY LÚČ, SMER SNÍMANIA (OBR. E)

Kontrola horizontálnej kalibrácie snímania lasera vyžaduje dve steny vzdialené od seba 9 m (30'). Kontrolu kalibrácie je dôležité vykonat' pomocou vzdialenosti, ktorá nebude kratšia ako vzdialenost' použití, na ktoré sa nástroj bude využívať.

1. Umiestnite laser na koniec 9 m (30') steny (obrázok Ⓔ č. 1).
2. Zapnite laser.
3. Zobrazte horizontálny laserový lúč.
4. Otočte laser smerom k opačnému koncu steny rovnobežne s priľahlou stenou.
5. Vo vzdialenosti najmenej 9 m (30') od laserového lúča vyznačte bod a a b.
6. Otočte laser o 180°.
7. Nastavte výšku lasera tak, aby sa stred lúča vyrovnal s bodom a (obrázok Eč. 2).
8. Priamo nad alebo pod bodom ⓑ vyznačte bod ⓒ pozdlž laserového lúča (obrázok Ⓔ č. 3).

9. Odmerajte vertikálnu vzdialenost' medzi bodom b a c.

10. Ak je nameraná hodnota väčšia ako povolená vzdialenost' medzi bodom b a c pre príslušnú vzdialenost' medzi stenami v nasledujúcej tabul'ke, laser sa musí podrobit' servisu v autorizovanom servisnom stredisku.

Vzdialenost' medzi stenami	Povolená vzdialenost' Medzi bodom b a c
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

KONTROLA PRESNOSTI - HORIZONTÁLNY LÚČ, SMER SKLONU (OBR. F)

Kontrola horizontálnej kalibrácie sklonu lasera vyžaduje jednu stenu dlhú aspoň 9 m (30'). Kontrolu kalibrácie je dôležité vykonat' pomocou vzdialenosti, ktorá nebude kratšia ako vzdialenost' použití, na ktoré sa nástroj bude využívať.

1. Umiestnite laser na koniec 9 m (30') steny (obrázok Fč. 1).
2. Zapnite laser.
3. Zobrazte horizontálny laserový lúč.
4. Otočte laser smerom k opačnému koncu steny rovnobežne s priľahlou stenou.
5. Vo vzdialenosti najmenej 9 m (30') od laserového lúča vyznačte bod a a b.
6. Presuňte laser na opačný koniec steny (obrázok F č. 2).
7. Umiestnite laser smerom k prvému koncu tej istej steny rovnobežne s priľahlou stenou.
8. Nastavte výšku lasera tak, aby sa stred lúča vyrovnal s bodom ⓑ.
9. Priamo nad alebo pod bodom a vyznačte bod c pozdíž laserového lúča (obrázok F č. 3).
10. Odmerajte vzdialenost' medzi bodom a a c.
11. Ak je nameraná hodnota väčšia ako povolená vzdialenost' medzi bodom a a c pre príslušnú vzdialenost' medzi stenami v nasledujúcej tabul'ke, laser sa musí podrobit' servisu v autorizovanom servisnom stredisku.

Vzdialenost' medzi stenami	Povolená vzdialenost' medzi bodom a c
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

KONTROLA PRESNOSTI – VERTIKÁLNE LÚČE (OBR. G)

Kontrola vertikálnej kalibrácie (pravého uhla) laseru sa dá najpresnejšie vykonať, ked’ je dostupné značné množstvo vertikálnej výšky, a to ideálne 9 m (30’), pričom jedna osoba musí byť na podlahe a polohovať laser a druhá osoba v blízkosti stropu, aby označila polohu lúča. Kontrolu kalibrácie je dôležité vykonať pomocou vzdialenosti, ktorá nebude kratšia ako vzdialenost’ použití, na ktoré sa nástroj bude využívať.

1. Umiestnite laser na podlahu a zapnite obidva vertikálne lúče (obrázok Ⓖ č. 1).
2. Označte polohu a b kde lúče pretínajú polohu podlahy, kde sa pretínajú na strope c a d. Vždy označte stred hrúbky lúčov (obrázok G č. 2).
3. Otočte laser o 180 stupňov a premiestnite ho tak, aby pretínanie lúča bolo presne na pôvodných značkách a a b na podlahe (obrázok G č. 3).
4. Vyznačte polohu, kde sa lúče pretínajú na strope e a f.
5. Zmerajte vzdialenost' medzi dvomi značkami na strope ⓒ, ⓖ a Ⓜ h. Ak je meranie väčšie ako hodnoty zobrazené nižšie, laser vyžaduje servis v autorizovanom servisnom stredisku.

Vzdialenostmedzi stenami	Prípustnávzdialenostmedzi značkami
8' (2,5 m) 1/16" (1,5 mm)
10' (3,0 m) 3/32" (2,0 mm)
14' (4,0 m) 1/8" (2,5 mm)
20' (6,0 m) 5/32" (4,0 mm)
30' (9,0 m) 1/4" (6,0 mm)

KONTROLA 90° PRESNOSTI MEDZI VERTIKÁLNYMI LÚČMI (OBR. H)

Kontrola 90° presnosti vyžaduje otvorenú podlahovú plochu s rozmermi minimálne 10 m x 5 m (33' x 18'). Obrátte sa na obrázok H, kde nájdete polohu laseru v každom kroku a polohu značiek vykonaných pre každý krok. Vždy označte stred hrúbky lúčov.

1. Laser položte na hladký, plochy a stabilný podklad, ktorý je vodorovný v oboch smeroch tak, ako je to zobrazené na obrázku Hč. 1.

2. Zapnite laser.

3. Zapnite obe vertikálnych trámov.

4. Pozdíž predného laserového lúča vyznačte tri miesta a, b a c kde b sa nachádza v strede laserového lúča.

5 Umiestnite laser tak, aby sa dolný bod nachádzal nad bodom b a predný laserový lúč bol zarovnaný s bodom c (obrázok H č. 2).

1. Vyznačte miesto e pozdíž bočného laserového lúča vo vzdialenosti najmenej 3 m (10') od lasera.

2. Otočte laser v smere pohybu hodinových ručičiek o 90°.

3. Umiestnite laser tak, aby sa dolný bod nachádzal nad bodom b a predný laserový lúč bol zarovnaný s bodom e (obrázok H č. 3).

4. Pozdíž bočného laserového lúča vyznačte bod f v blízkosti bodu a.

5. Odmerajte vzdialenost' medzi bodom a a f.

6. Ak je nameraná hodnota väčšia ako povolená vzdialenost' medzi bodom a a f pre príslušnú vzdialenost' z bodu b do bodu a v nasledujúcej tabul'ke, laser sa musí podrobit servisu v autorizovanom servisnom stredisku.

Vzdialenost'z bodub do bodu a	Povolená vzdialenost'medzi bodom a a f
3 m (10') 3,2 mm (1/8")
4 m (14') 3,5 mm (5/32")
5 m (17') 4,5 mm (3/16")
6 m (20') 5,5 mm (7/32")
7 m (23') 6 mm (1/4")

Technické údaje

Laserový nástroj

	FMHT77357 (ČERVENÝ) FM	HT77356 (ZELENÝ)
Presnost roviny: ≤ 3 mm/10 m (1/8 palca pri 30 stopách)
Horizontálna/vertikálna presnost ≤	3mm/10 m (1/8 palca pri 30 stopách)
Kompenzačný rozsah: ± 4°
Pracovná vzdialenost (čiara): ČERVENÝ: 20 m (65 stôp)(50 m s detektorom)		ZELENÝ: 35 m (115 stôp)(50 m s detektorom)
Laserová trieda: Trieda 2 (IEC/EN60825-1: 2014
Vlnová dĺžka lasera 630-680 nm (ČERVENÝ) 510 nm ~ 530 nm (ZELENÝ)
Prevádzkový čas(všetky lasery ZAPNUTÉ):	≥ 24 hodín (lítium-ión) ≥ 8 hodín (lítium-ión)
Zdroj napájania: Integrovaná lítium-iónová akumulátorová batéria;7,2 V jednosmerného prúdu; 2,0 Ah; 14,4 Wh
Trieda IP: IP54
Teplotný rozsah (prevádzkový): 10 °C ~ + 40 °C (50 °F ~ 104 °F)
Teplotný rozsah (uskladnenie): -20 °C ~ + 40 °C (-4 °F ~ 104 °F)
Teplotný rozsah (nabíjanie):	5 °C ~ + 40 °C (41 °F ~ 104 °F)

Vsebina
