KASUTUSJUHEND FMHT77357 STANLEY

• Akud, elektritoide ja ohutus

• Toiteploki kasutamine ja ohutus

• Täpsuse kontrollimine ja kalibreerimine

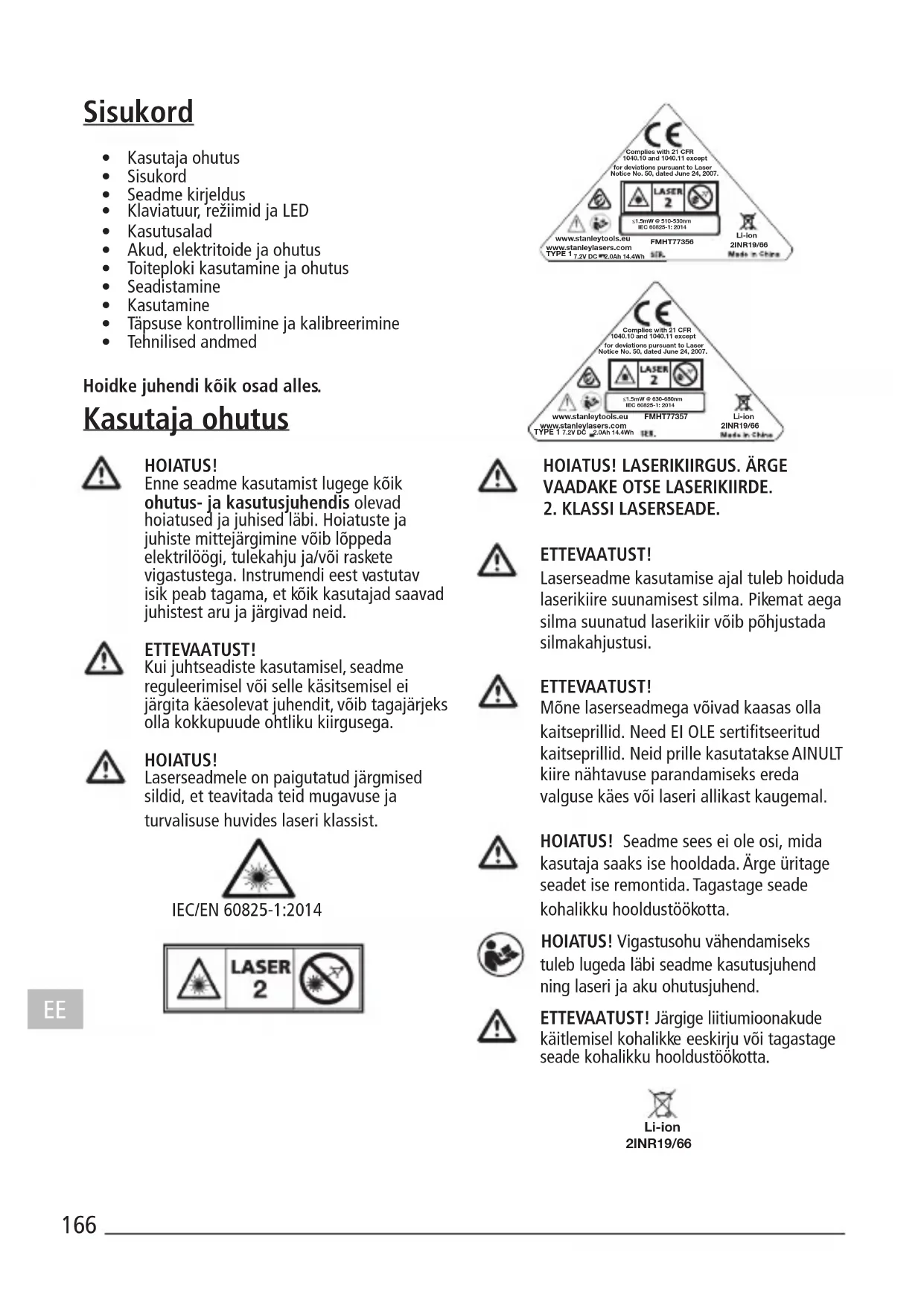

• Tehnilised andmed Hoidke juhendi kõik osad alles. Kasutaja ohutus HOIATUS! Enne seadme kasutamist lugege kõik ohutus- ja kasutusjuhendis olevad hoiatused ja juhised läbi. Hoiatuste ja juhiste mittejärgimine võib lõppeda elektrilöögi, tulekahju ja/või raskete vigastustega. Instrumendi eest vastutav isik peab tagama, et kõik kasutajad saavad juhistest aru ja järgivad neid. ETTEVAATUST! Kui juhtseadiste kasutamisel, seadme reguleerimisel või selle käsitsemisel ei järgita käesolevat juhendit, võib tagajärjeks olla kokkupuude ohtliku kiirgusega. HOIATUS! Laserseadmele on paigutatud järgmised sildid, et teavitada teid mugavuse ja turvalisuse huvides laseri klassist.

VAADAKE OTSE LASERIKIIRDE. 2.KLASSI LASERSEADE. ETTEVAATUST! Laserseadme kasutamise ajal tuleb hoiduda laserikiire suunamisest silma. Pikemat aega silma suunatud laserikiir võib põhjustada silmakahjustusi. ETTEVAATUST! Mõne laserseadmega võivad kaasas olla kaitseprillid. Need EI OLE sertitseeritud kaitseprillid. Neid prille kasutatakse AINULT kiire nähtavuse parandamiseks ereda valguse käes või laseri allikast kaugemal. HOIATUS! Seadme sees ei ole osi, mida kasutaja saaks ise hooldada. Ärge üritage seadet ise remontida. Tagastage seade kohalikku hooldustöökotta. HOIATUS! Vigastusohu vähendamiseks tuleb lugeda läbi seadme kasutusjuhend ning laseri ja aku ohutusjuhend. ETTEVAATUST! Järgige liitiumioonakude käitlemisel kohalikke eeskirju või tagastage seade kohalikku hooldustöökotta. 2INR19/66 Li-ion167 Seadme kirjeldus Joonis A– laserseade

Joonis C – klaviatuur ja laseri režiimid

8. Laserikiire sisselülitamise klahv

9. Pulssrežiimi aktiveerimise klahv

10. Pulssrežiimi / loodist väljas oleku märgutuli

Joonis D – laserikiire valikud Joonis E – horisontaalse kiire skaneerimissuuna täpsus Joonis F – horisontaalse kiire kallutamise suuna täpsus Joonis G – vertikaalse kiire täpsus Joonis H – vertikaalse kiire 90° täpsus Klaviatuur, režiimid ja LED Toitelüliti / pendli lukustuslüliti (joonis B) Toide sisse lülitatud / pendli lukustus välja lülitatud / automaatne loodimine sisse lülitatud Toide välja lülitatud / pendli lukustus sisse lülitatud

• Laserseadme sisselülitamiseks seadke lüliti vabastusasendisse.

• Laserseadme väljalülitamiseks seadke lüliti lukustusasendisse. Režiimid Laserikiire režiimid. Laserikiire konguratsiooni vt joonistelt C ja D. Automaatne loodimine (joonis B)

• Laserseadme pendlilukk tuleb lülitada lukustamata/sisselülitatud asendisse, et <4° kaldenurga puhul oleks võimalik automaatne loodimine. Loodist väljas (joonis B)

• Kui laseri kaldenurk on > 4°, siis automaatne loodimine ei õnnestu ja laserikiir vilgub. Klaviatuur – pulssrežiimi klahv. Pulssrežiimi sisse/välja lülitamise klahv (Vt joonist ) Pulssrežiimi aktiveerimiseks vajutage klahvi . (Vt joonist # 9) Pulssrežiimi märgutuli / loodist väljas oleku näidik (vt joonist # 10)

1. Pulssrežiim on välja lülitatud / seade on loodis

vilguvad. (PULSSREŽIIM võib olla SEES või VÄLJAS olenevalt seadistatud algolekust.) Klaviatuur – akuklahv Aku laetuse näidiku klahv (Vt joonist ) Aku laetuse märgutuli (Vt joonist # 7)

3. Aku vajab laadimist. Laserikiired on välja

Kasutusalad Püstloodimine

• Määrake vertikaalse laserikiire abil vertikaalne võrdlustasand.

• Püstloodimiseks joondage soovitud objekt(id) vertikaalse võrdlustasandiga. Rõhtloodimine

• Määrake horisontaalse laserikiire abil horisontaalne võrdlustasand.

• Rõhtloodimiseks joondage soovitud objekt(id) horisontaalse võrdlustasandiga. Täisnurk

• Kasutades nii vertikaalset kui ka horisontaalset laserikiirt, määrake punkt, kus kaks kiirt ristuvad.

• Täisnurga saavutamiseks joondage soovitud objekt(id) vertikaalsete ja horisontaalsete laserikiirtega. Akud, elektritoide ja ohutus HOIATUS! Enne seadme kasutamist lugege kõik selle juurde kuuluvas ohutus- ja kasutusjuhendis olevad hoiatused ja juhised läbi. Hoiatuste ja juhiste mittejärgimine võib lõppeda elektrilöögi, tulekahju ja/või raskete vigastustega. Instrumendi eest vastutav isik peab tagama, et kõik kasutajad saavad juhistest aru ja järgivad neid.

• Vältige seadme ootamatut käivitumist. Enne seadme tõstmist või kandmist veenduge, et lüliti on väljalülitatud asendis. Kandes seadet, sõrm lülitil, või ühendades vooluvõrku seadme, mille lüliti on tööasendis, võite põhjustada õnnetuse.

• Laserit tohib laadida ainult alalisvoolusisendi kaudu, nagu näidatud joonisel A#4 (toiteplokk: Huntkey mudel # HKA03612030-8C) Laadija, mis sobib ühte tüüpi seadme või akuga, võib põhjustada tulekahju, kui seda kasutada mõnda teist tüüpi seadme või akuga.

• Laseril on sisseehitatud liitiumioonaku, mida kasutaja ei saa ise vahetada ega hooldada. Muude akude kasutamine võib lõppeda kehavigastuste või tulekahjuga.

• Kui seade pole kasutusel, ärge hoidke seda koos muude metallesemetega (nt kirjaklambrid, mündid, võtmed, naelad, kruvid jm väikesed metallesemed), mis võivad tekitada klemmide vahel lühise. Akuklemmide lühis võib lõppeda põletushaavade või tulekahjuga. Kui alalisvoolusisend pole kasutusel, tuleb see selle külge kinnitatud kummikorgiga sulgeda.

• Väärkasutamise tagajärjel võib sisseehitatud akudest välja valguda vedelikku – ärge seda puudutage. Kokkupuute korral loputage vastavat piirkonda veega. Kui akuvedelik satub silma, tuleb pöörduda arsti poole. Akudest eralduv vedelik võib põhjustada nahaärritust ja põletust.

• Ärge kasutage kahjustatud või ümber ehitatud seadet. Kahjustatud või ümber ehitatud seadme töös võib liitiumioonakuga kasutamisel esineda kõrvalekaldeid, mis võivad lõppeda tulekahju, plahvatuse või vigastustega.

• Ärge visake akut ega seadet tulle ega hoidke seda kuumas. Kokkupuutel leekidega või temperatuuriga üle 130°C võib tagajärjeks olla plahvatus. Soovituslikud temperatuurid leiate tehniliste andmete tabelist.

• Laserseadet ei saa hooldada kasutaja ise. Rikke või kahjustuse korral tuleb see toimetada kohaliku edasimüüja kätte või Stanley garantiiteenindusse/hooldustöökotta. Seadet tohib hooldada ainult pädev hooldustehnik, kes kasutab ainult identseid varuosi. See kindlustab seadme ohutuse.169

• Lugege kõik seadmega kaasas olevas aku ja laserseadme ohutus-/garantiijuhendis olevad juhised ja hoiatused läbi. Kasutuks muutunud seadme kõrvaldamisel järgige kõiki kohalikke eeskirju. Toiteploki kasutamine ja ohutus Toiteploki tähtsad ohutusjuhised HOIDKE NEED JUHISED ALLES: Seadmel on toiteplokk, mis töötab 100–240Vvahelduvvooluvõrgus (50/60Hz). Enne toiteploki kasutamist lugege läbi kõik ohutusjuhised ning toiteplokil ja seadmel olevad hoiatused. HOIATUS! Elektrilöögioht. Vältige vedeliku sattumist toiteploki sisemusse. See võib põhjustada elektrilöögi. ETTEVAATUST! Põletuse oht.

• NB! Teatud juhtudel võib vooluvõrku ühendatud toiteplokk võõrkehadega kokku puutudes sattuda lühisesse. Elektrit juhtivad välised materjalid (nt lihvimistolm, metallilaastud, terasvill, foolium vm metalliosakesed) tuleb toiteploki õõnsustest eemal hoida.

• Kui te toiteplokki ei kasuta, ühendage see vooluvõrgust lahti. Enne toiteploki puhastamist ühendage see vooluvõrgust lahti. Kasutage puhastamiseks ainult pehmet kuiva lappi.

• Seadme laadimiseks EI TOHI kasutada muid toiteplokke peale selle, mis on seadmega kaasas. Toiteplokk ja sisseehitatud aku on ette nähtud koos kasutamiseks.

• Laseriga kaasas olev toiteplokk on mõeldud ainult Fatmaxi laseri laadimiseks. Kasutamine muuks otstarbeks võib lõppeda tulekahju, elektrilöögi või surmaga. Kasutage ainult HUNTKEY mudelit # HKA03612030-8C

• Hoidke toiteplokki väljaspool laste käeulatust.

• Toiteplokki ei tohi jätta vihma ega lume kätte.

• Toiteploki eemaldamisel vooluvõrgust tõmmake pistikust, mitte juhtmest. See aitab väheneda elektripistiku ja juhtme kahjustamise ohtu.

• Ärge asetage toiteploki peale esemeid, kuna see võib lõppeda ülekuumenemisega. Hoidke toiteplokki soojusallikatest eemal.

• Ärge kasutage toiteplokki vigastatud juhtme või pistikuga.

• Ärge kasutage toiteplokki, kui see on saanud tugeva löögi, maha kukkunud või muul moel viga saanud. Viige see volitatud hooldustöökotta.

• Kui toiteplokk vajab hooldust või parandamist, ärge võtke seda ise lahti, vaid viige see volitatud hooldustöökotta.

• Toiteplokk on mõeldud kasutamiseks 100–240Vvahelduvvooluvõrgus (50/60Hz).

• Ärge püüdke kasutada seda teistsuguse pingega.

• Täiendavaid juhiseid vaadake aku ohutusjuhendist. Laadimine

1. Enne laserseadme ühendamist ühendage

toiteplokk sobiva kontaktiga.

2. Sisestage laadimiskaabel laadimisporti

laserseadme tagaküljel. MÄRKUS! Kasutamata seisev aku võib ajapikku tühjeneda. Seade tuleb enne kasutamist täis laadida. Olulised märkused laadimise kohta Laadimise ajal võib toiteplokk kuumeneda. See on normaalne nähtus ja ei osuta probleemile. Et aku pärast kasutamist kiiremini maha jahtuks, ei tohi seda hoida soojas (nt metallkuuris või soojusisolatsioonita haagises). Kui sisseehitatud aku ei lae korralikult: a. Kontrollige, kas pistikupesa töötab, ühendades sellega valgusti või mõne muu seadme. b. Veenduge, et pistikupesaga ei ole ühendatud valgusti lüliti, mis tule kustutamisel toite välja lülitab. c. Viige toiteplokk ja laserseade kohta, kus ümbritseva õhu temperatuur on ligikaudu 18–24°C. d. Kui laadimisprobleemid ei lahene, viige seade ja toiteplokk kohalikku hooldustöökotta.EE

• Toiteplokki ei tohi külmutada ega kasta vette või muudesse vedelikesse. HOIATUS! Elektrilöögioht. Vältige vedeliku sattumist toiteploki sisemusse. See võib põhjustada elektrilöögi. ETTEVAATUST! Toiteplokki ei tohi mitte mingil põhjusel avada. Seade ei sisalda osi, mida kasutaja saaks ise hooldada. Seadistamine Laserseade

• Asetage laserseade tasasele, stabiilsele pinnale.

• Seadme sisselülitamiseks ja automaatse loodimisfunktsiooni aktiveerimiseks seadke pendli-/transpordilukk lukustamata asendisse. (Joonis B #3)

• Seejärel tuleb laserseade asetada püstiselt pinnale, mis jääb ettenähtud kompensatsioonivahemikku.

• Valige laserikiire soovitud konguratsioon, vajutades korduvalt laserikiire aktiveerimise klahvi (joonis C #8) ja käies läbi joonisel D näidatud valikud. Aluste paigaldamine

• Asetage alus mõõdetava ala keskele, kohta, kus see on kaitstud häirimise eest.

• Seadke alus vajalikku asendisse. Reguleerige alus ligikaudu horisontaalseks (laserseadme kompenseerimispiirkonna piiresse).

• Asetage laserseade antud aluse ja laserseadme kombinatsioonile vastavat kinnitusviisi kasutades alusele. ETTEVAATUST!

• Ärge jätke alusele asetatud laserseadet järelevalveta, kui laserseade pole korralikult alusele kinnitatud. Vastasel korral võib laserseade kukkuda ja tõsiselt viga saada. MÄRKUS!

• Laserseadet alusele paigaldades või sellelt eemaldades tuleks laserseadet alati ühe käega toetada.

• Sihtmärgile paigutamisel keerake kinnituskruvi osaliselt kinni, joondage laserseade ja seejärel keerake kruvi täielikult kinni. Kasutamine MÄRKUS!

• Enne laserseadme kasutamist kontrollige alati selle täpsust.

• Laserseade näitab, kui see on väljaspool kompenseerimisvahemikku. Vt Märgutulede kirjeldus. Paigutage laserseade ümber, et see oleks horisontaalsem.

• Kui laserseade pole kasutusel, siis lülitage see välja ja seadke pendlilukk lukustatud asendisse. Elektritoide

• Laseri sisselülitamiseks seadke pendli-/ transpordilukk vabastatud asendisse (joonis B #3).

• Laseri väljalülitamiseks seadke pendli-/ transpordilukk lukustatud asendisse.

• Valige laserikiire soovitud konguratsioon, vajutades korduvalt laserikiire aktiveerimise klahvi (joonis C#8) ja käies läbi joonisel Dnäidatud valikud. Režiimid Väljas/lukustatud (vt jooniseid

Laser on välja lülitatud ja pendel lukustatud. Sisse lülitatud / iseloodimine (vt jooniseid

• Laserid loodivad end automaatselt. Kui laseri kaldenurk on > 4°, siis automaatne loodimine ei õnnestu ja laserikiir vilgub. Kui kiired vilguvad, siis LASER EI OLE HORISONTAALSELT (VÕI VERTIKAALSELT)

• Laserseadmed on tehases pitseeritud ja kalibreeritud spetsikatsioonis näidatud täpsusega.

• Soovitatav on kalibreeringut enne esmakordset kasutamist ja edaspidi perioodiliselt kontrollida.

• Laserseadme täpsust tuleb regulaarselt kontrollida, eriti täpsete plaanide korral.

• Täpsuse kontrollimisel tuleb kasutada võimalikult suurt töökaugusele lähimat pindala/ kaugust. Mida suurem on pindala/kaugus, seda lihtsam on laseri täpsust mõõta.

• Lukk peab olema lukustamata asendis, et võimaldada laserseadmel enne täpsuse kontrollimist ennast loodida.

• Asetage laser siledale, ühetasasele ja kindlale pinnale, mis on mõlemas suunas loodis.

TÄPSUSE KONTROLLIMINE – HORISONTAALNE

LASERIKIIR, SKANEERIMISSUUND (JOONIS E) Laseri horisontaalse kalibreeringu kontrollimiseks on vaja kahte seina vahekaugusega 9 m. Kalibreeringu kontrollimisel kasutatav vahekaugus ei tohi olla lühem kui kaugus, mille puhul seadet reaalselt kasutada kavatsetakse.

Pöörake laser külgneva seinaga paralleelselt seina vastaskülje poole.

Märgistage laserikiirel punktid

, mille vahekaugus on vähemalt 9 m (30 jalga).

Pöörake laserit 180º.

Reguleerige laseri kõrgust, seades laserikiire keskme kohakuti punktiga

Märgistage laserikiirel vahetult punkti

vaheline vertikaalne kaugus.

PKui mõõtmistulemus on suurem kui

vaheline lubatud kaugus alljärgnevas tabelis esitatud seintevahelise kauguse puhul, tuleb laser viia probleemi lahendamiseks volitatud teeninduskeskusesse. Seinte vaheline kaugus Lubatud kaugus punktide

LASERIKIIR, KALLUTAMISSUUND (JOONIS F) Laseri horisontaalse kalde kalibreeringu kontrollimiseks on vaja ühte seina pikkusega vähemalt 9 m. Kalibreeringu kontrollimisel kasutatav vahekaugus ei tohi olla lühem kui kaugus, mille puhul seadet reaalselt kasutada kavatsetakse.

Pöörake laser külgneva seinaga paralleelselt seina vastaskülje poole.

Märgistage laserikiirel punktid

, mille vahekaugus on vähemalt 9 m (30 jalga).

Viige laser seina vastasküljele (joonis

Reguleerige laseri kõrgust, seades laserikiire keskme kohakuti punktiga

Märgistage laserikiirel vahetult punkti

Kui mõõtmistulemus on suurem kui

vaheline lubatud kaugus alljärgnevas tabelis esitatud seintevahelise kauguse puhul, tuleb laser viia probleemi lahendamiseks volitatud teeninduskeskusesse. Seinte vaheline kaugus Lubatud kaugus punktide

KIIRED (JOONIS G) Laseri vertikaalset (püstloodimise) kalibreeringut saab kõige täpsemalt kontrollida, kui vertikaaltasand on piisavalt kõrge, ideaaljuhul 9 m. Selleks on vaja kahte inimest, kellest üks suunab põrandal laserit ja teine inimene märgistab lae all laserikiire asukoha. Kalibreeringu kontrollimisel kasutatav vahekaugus ei tohi olla lühem kui kaugus, mille puhul seadet reaalselt kasutada kavatsetakse.

Asetage laser põrandale ja lülitage sisse mõlemad vertikaalsed laserikiired (joonis

Märgistage põrandal laserikiirte ristumispunkt

. Märkige alati ära laserikiire keskjoon (joonis

Pöörake laserit 180 kraadi ja paigutage see ümber, nii et laserikiirte ristumiskoht kattub täpselt algsete märkidega põrandal

Mõõtke ära kahe laes oleva märgi

vaheline kaugus. Kui mõõtmistulemus on alltoodud väärtustest suurem, tuleb laser viia probleemi lahendamiseks volitatud hooldustöökotta. Kaugus seinte vahel Lubatud kaugus märkide vahel 2,5m 1,5mm 3,0m 2,0mm 4,0m 2,5mm 6,0m 4,0mm 9,0m 6,0mm

90º TÄPSUSE KONTROLLIMINE VERTIKAALSETE

KIIRTE VAHEL (JOONIS H) 90º täpsuse kontrollimiseks on vaja vähemalt 10 x 5 m vaba põrandapinda. Laseri asendit ja märgistuskohti eri etappides vaadake jooniselt H. Märkige alati ära laserikiire keskjoon.

Asetage laser siledale, ühetasasele ja kindlale pinnale, mis on mõlemas suunas loodis, nagu näidatud joonisel

Märgistage eesmisel laserikiirel kolm punkti

Paigutage laser nii, et alumine täpp asub punkti

kohal ja eesmine laserikiir on kohakuti punktiga

Märgistage külgmisel laserikiirel seadmest vähemalt 3 m (10’) kaugusel punkt

Pöörake laserit 90º päripäeva.

Paigutage laser nii, et alumine täpp asub punkti

kohal ja eesmine laserikiir on kohakuti punktiga

Märgistage külgmisel laserikiirel punkt

Kui mõõtmistulemus on suurem kui

vaheline lubatud kaugus alljärgnevas tabelis esitatud vastava

vahelise kauguse puhul, tuleb laser viia probleemi lahendamiseks volitatud teeninduskeskusesse.

vaheline kaugus Lubatud kaugus
