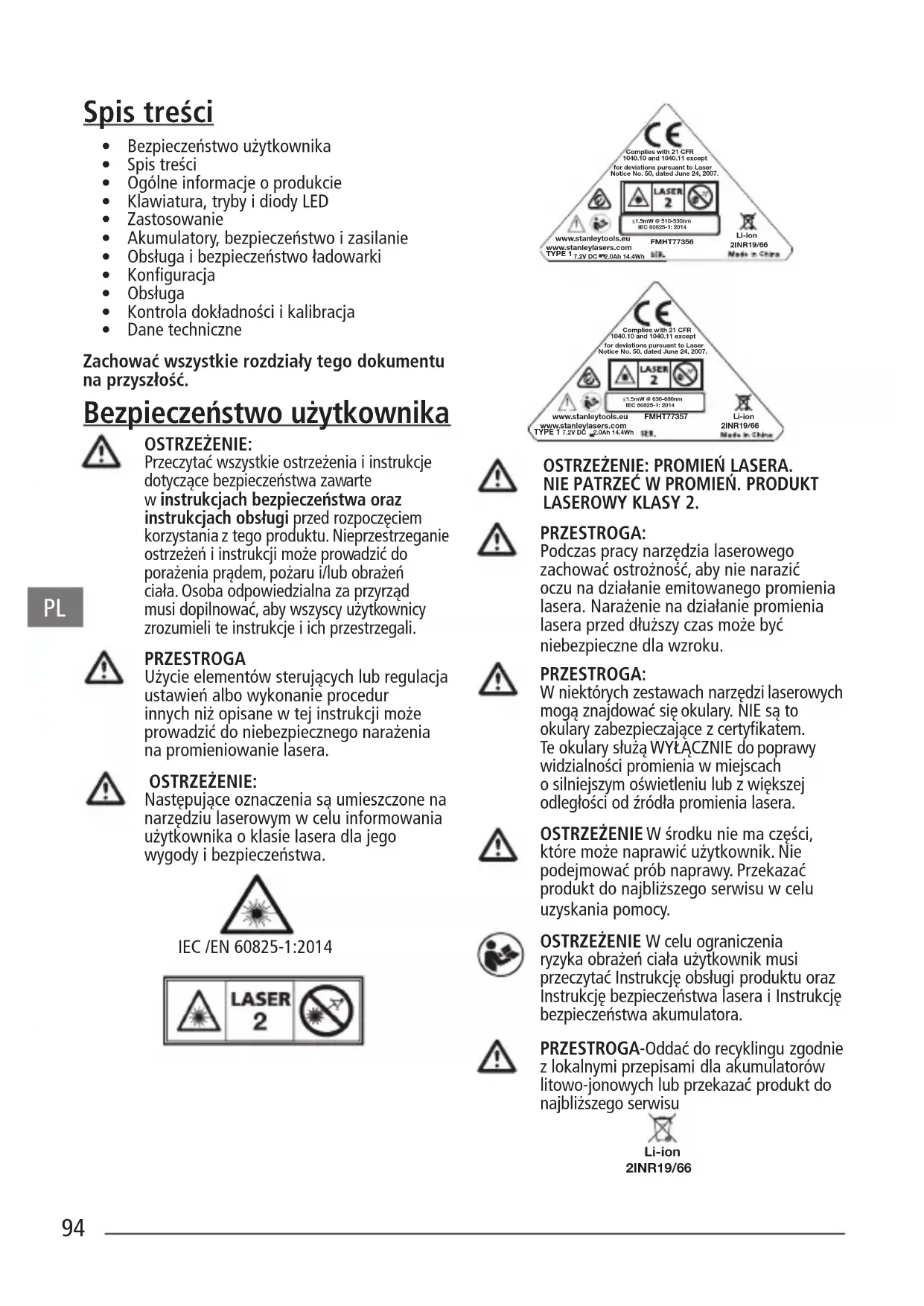

• Bezpieczeństwo użytkownika
• Spis treści
  • Ogólne informacje o produkcie
  • Klawiatura, tryby i diody LED
  • Zastosowanie
• Akumulatory, bezpieczeństwo i zasilanie
• Obsługa i bezpieczeństwo ładowarki
• Konfiguracja
• Obsługa
  • Kontrola dokładności i kalibracja
  • Dane techniczne

Zachować wszystkie rozdziały tego dokumentu na przyszłość.

Bezpieczeństwo użytkownika

OSTRZEŻENIE:

Przeczytać wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa zawarte w instrukcjach bezpieczeństwa oraz instrukcjach obsługi przed rozpoczęciem korzystania z tego produktu. Nieprzestrzeganie ostrzeżeń i instrukcji może prowadzić do porażenia prądem, pożaru i/lub obrażeń ciała. Osoba odpowiedzialna za przyrząd musi dopilnować, aby wszyscy użytkownicy zrozumieli te instrukcje i ich przestrzegali.

PL

PRZESTROGA

Użycie elementów sterujących lub regulacja ustawień albo wykonanie procedur innych niż opisane w tej instrukcji może prowadzić do niebezpiecznego narażenia na promieniowanie lasera.

OSTRZEŻENIE:

Następujące oznaczenia są umieszczone na narzędziu laserowym w celu informowania użytkownika o klasie lasera dla jego wygody i bezpieczeństwa.

IEC /EN 60825-1:2014

LASER 2

OSTRZEŻENIE: PROMIĘN LASERA. NIE PATRZEĆ W PROMIĘN. PRODUKT LASEROWY KLASY 2.

PRZESTROGA:

Podczas pracy narzędzia laserowego zachować ostrożność, aby nie narazić oczu na działanie emitowanego promienia lasera. Narażenie na działanie promienia lasera przed dłuższy czas może być niebezpieczne dla wzroku.

PRZESTROGA:

W niektórych zestawach narzędzi laserowych mogą znajdować się okulary. NIE są to okulary zabezpieczające z certyfikatem. Te okulary służą WYŁĄCZNIE do poprawy widzialności promienia w miejscach o silniejszym oświetleniu lub z większej odległości od źródła promienia lasera.

OSTRZEŻENIE W środku nie ma części, które może naprawić użytkownik. Nie podejmować prób naprawy. Przekazać produkt do najbliższego serwisu w celu uzyskania pomocy.

OSTRZEŻENIE W celu ograniczenia ryzyka obrażeń ciała użytkownik musi przeczytać Instrukcję obsługi produktu oraz Instrukcję bezpieczeństwa lasera i Instrukcję bezpieczeństwa akumulatora.

PRZESTROGA-Oddać do recyklingu zgodnie z lokalnymi przepisami dla akumulatorów litowo-jonowych lub przekazać produkt do najbliższego serwisu

Ogólne informacje o produkcie

Rysunek A - narzędzie laserowe

1. Okienko/przysłona lasera
2. Klawiatura
3. Włącznik zasilania/blokada przesuwna
4. Gniazdo zasilania prądem stałym

Rysunek B - Włącznik zasilania/blokada transportowa

1. Etykieta
2. Mocowanie gwintowane 1/4-20 i 5/8-11

Rysunek C - klawiatura i tryby lasera

1. Akumulator/zasilanie
2. Przycisk włączania promienia
3. Przycisk włączania trybu impulsowego
4. Wskaźnik LED trybu impulsowego/braku poziomu

Rysunek D - Opcje promienia

Rysunek E - Dokładność wyświetlania promienia poziomego

Rysunek F - Dokładność wyświetlania nachylenia promienia poziomego

Rysunek G - Dokładność promienia pionowego

Rysunek H - Dokładność promienia pionowego 90°

Klawiatura, tryby i diody LED

Włącznik zasilania/blokada przesuwna (Rys. B)

Zasilanie WŁ./Blokada przesuwna wyłączona/Samopoziomowanie włączone

Zasilanie WYL./Blokada przesuwna włączona

• Aby WŁĄCZYĆ narzędzie laserowe, przesunąć przełącznik w położenie odblokowane
• Aby WYŁĄCZYĆ narzędzie laserowe, przesunąć przełącznik w położenie zablokowane

Tryby

Dostępne tryby promienia lasera.

Patrz Rysunki C i D, aby uzyskać informacje o konfiguracji promienia.

Samopoziomowanie (Rys. B)

- Blokadę przesuwną na narzędziu laserowym należy przestawić w położenie odblokowane/WŁ., aby włączyć samopoziomowanie w pozycji <4°.

Brak poziomu (Rys. B)

- Jeśli laser został pochylony > 4°, nie może się samoczynnie poziomować i promień lasera będzie migać.

Przycisk trybu impulsowego klawiatury

Przycisk WŁ./WYŁ. trybu impulsowego (Patrz Rys.

Nacisnąć 📄, aby włączyć tryb impulsowy. (Patrz Rys. ©nr 9)

Wskaźnik LED trybu impulsowego/braku poziomu (Patrz Rys. ©nr 10)

Dioda LED WYL.

1. Tryb impulsowy WYŁ./Urządzenie ustawione poziomo

DIODA LED ŚWIECI ZIELONYM ŚWIATŁEM STAŁYM

1. TRYB IMPULSOWY jest WŁĄCZONY, a urządzenie laserowe znajduje się w zakresie samopoziomowania. (<4 °)

DIODA LED MIGAJACA NA CZERWONO

1. Urządzenie laserowe NIE JEST USTAWIONE POZIOMO i promienie migają. (TRYB IMPULSOWY może być WŁ. lub WYŁ., w zależności od ustawionego wyjściowego stanu).

Przycisk akumulatora klawiatury

Przycisk wskaźnika poziomu akumulatora (Patrz Rys. 📋)

Dioda LED czasu pracy akumulatora (Patrz Rys. ©nr 7)

DIODA LED ŚWIECI ZIELONYM ŚWIATŁEM STAŁYM

1. Poziom naładowania akumulatora >25%
   DIODA LED MIGAJĄCA NA CZERWONO
2. Poziom naładowania akumulatora <25%
   Dioda LED WYL.
3. Akumulator wymaga naładowania. Promienie lasera zgasną.

Zastosowanie

Przenoszenie pionu

• Przy pomocy pionowego promienia lasera wyznaczyć pionową płaszczyznę odniesienia.
• Umieścić żądany(e) obiekt(y) tak, aby dopasować go (je) do pionowej płaszczyzny odniesienia, co pozwoli zapewnić ustawienie go (ich) pionowo.

Przenoszenie poziomu

• Przy pomocy poziomego promienia lasera wyznaczyć poziomą płaszczyznę odniesienia.
• Umieścić żądany(e) obiekt(y) tak, aby dopasować go (je) do poziomej płaszczyzny odniesienia, co pozwoli zapewnić ustawienie go (ich) poziomo.

Ustawienie pod kątem prostym

• Przy pomocy pionowego i poziomego promienia lasera wyznaczyć punkt przecięcia dwóch promieni.
• Umieścić żądany(e) obiekt(y) tak, aby dopasować go (je) do poziomego i pionowego promienia lasera, co pozwoli zapewnić ustawienie go (ich) pod kątem prostym.

Akumulatory, PL bezpieczeństwo i zasilanie

RZEŻENIE:

Przeczytać wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa zawarte w dołączonych instrukcjach bezpieczeństwa oraz instrukcjach obsługi przed rozpoczęciem korzystania z tego produktu. Nieprzestrzeganie ostrzeżeń i instrukcji może prowadzić do porażenia prądem, pożaru i/lub obrażeń ciała. Osoba odpowiedzialna za przyrząd musi dopilnować, aby wszyscy użytkownicy zrozumieli te instrukcje i ich przestrzegali.

- Zapobiegać przypadkowemu uruchomieniu. Dopilnować, aby włącznik znajdował się w położeniu wyłączonym przed podniesieniem lub przeniesieniem urządzenia. Przenoszenie urządzenia z palcem na włączniku lub podłączenie urządzenia do zasilania z włącznikiem w położeniu włączonym może prowadzić do wypadków.

• Laser ładować wyłącznie, podłączając ładowarkę do gniazda prądu stałego przedstawionego na Rys. A nr. 4 (Ładowarka: Huntkey, nr modelu HKA03612030-8C) Ładowarka odpowiednia dla jednego typu akumulatora może powodować ryzyko pożaru, jeśli zostanie używa z innym akumulatorem.
• Laser jest wyposażony we wbudowany akumulator litowo-jonowy, który nie nadaje się do wymiany lub naprawy przez użytkownika. Nie podejmować prób instalacji innych akumulatorów, gdyż może to spowodować ryzyko obrażeń ciała i pożaru.
• Kiedy urządzenie nie jest używane, przechowywać je z dala od innych przedmiotów metalowych, jak np. spinaczy do papieru, monet, kluczy, gwoździ, śrub i innych małych metalowych przedmiotów, które mogą spowodować zwarcie styków akumulatora. Zwarcie styków akumulatora może spowodować poparzenia lub pożar. Pamiętać, aby zamykać gniazdo zasilania prądem stałym dołączoną gumową zaślepką, gdy gniazdo nie jest używane.
• Podczas nieostrożnego obchodzenia się z akumulatorem może dojść do wycieku elektrolitu; unikać styczności z elektrolitem. Jeśli dojdzie do styczności, przepłukać miejsce styczności wodą. Jeśli płyn dostanie się do oczu, skorzystać dodatkowo z pomocy lekarskiej. Elektrolit z akumulatorów może spowodować podrażnienia lub poparzenia.
• Nie używać uszkodzonego ani zmodyfikowanego urządzenia. Uszkodzony lub zmodyfikowany produkt zasilany akumulatorem litowo-jonowym może pracować w nieprzewidywalny sposób, powodując pożar, wybuch lub ryzyko obrażeń ciała.
• Nie narażać akumulatora ani urządzenia na działanie ognia lub nadmiernej temperatury. Narażenie na ogień lub temperaturę powyżej 130°C (265°F) może spowodować wybuch. Patrz zalecane temperatury w tabeli danych technicznych.
• Ten produkt laserowy nie nadaje się do naprawy przez użytkownika i wymaga przekazania do dystrybutora lub centrum obsługi gwarancyjnej/ serwisowej Stanley w przypadku usterki lub uszkodzenia. Urządzenie musi być serwisowane przez odpowiednio wykwalifikowanego technika, stosującego jedynie identyczne części zamienne. Zapewni to utrzymanie bezpieczeństwa produktu.

- Przeczytać powiązane instrukcje i ostrzeżenie w dołączonej Instrukcji bezpieczeństwa lasera i Instrukcji bezpieczeństwa akumulatora/Gwarancji. Przestrzegać wszystkich lokalnych przepisów w celu utylizacji produktu po zakończeniu użytkowania.

Obsługa i bezpieczeństwo ładowarki

Ważne instrukcje bezpieczeństwa dotyczące ładowarki i zasilania.

ZACHOWAĆ NINIEJSZĄ INSTRUKCJĘ:

To urządzenie korzysta z zasilania prądem zmiennym o napięciu 100-240 V i częstotliwości 50/60 Hz. Przed rozpoczęciem korzystania z ładowarki zapoznać się z wszystkimi instrukcjami bezpiecznego użytkowania i informacjami ostrzegawczymi na ładowarce oraz produkcie.

OSTRZEŻENIE: Ryzyko porażenia prądem. Nie pozwalać, aby do ładowarki przedostał się płyn. Może dojść do porażenia prądem.

PRZESTROGA: Ryzyko poparzenia.

• UWAGA: W pewnych warunkach, kiedy ładowarka jest podłączona do zasilania, może dojść do zwarcia w ładowarce spowodowanego przez ciało obce. Przewodzące ciała obce, takie jak, w szczególności, opiłki i fragmenty metalowe, wata stalowa, folia aluminiowa lub nagromadzone cząstki metalowe należy trzymać z dala od otworów ładowarki.
• Zawsze odłączać ładowarkę od zasilania, kiedy nie jest używana. Odłączyć ładowarkę od zasilania przed rozpoczęciem czyszczenia. Czyścić tylko miękką i suchą ściereczką.
• NIE próbować ładować produktu ładowarkami innymi niż dołączona do produktu. Ładowarka i wbudowany akumulator są specjalnie przeznaczone do współpracy ze sobą.
• Ładowarka dołączona do lasera nie jest przeznaczona do innych celów poza ładowaniem lasera Fatmax. Wszelkie inne zastosowanie może powodować ryzyko porażenia prądem i pożaru. Korzystać wyłącznie z urządzenia HUNTKEY, nr modelu HKA03612030-8C
• Ładowarkę przechowywać w miejscu niedostępnym dla dzieci.

• Nie wystawiać ładowarki na działanie deszczu ani śniegu.

• Odłączając ładowarkę ciągnąć za wtyczkę, a nie za przewód. Zmniejsza to ryzyko uszkodzenia wtyczki i przewodu zasilania.

• Nie umieszczac na ładowarce żadnych przedmiotów, które mogą powodować jej przegrzewanie. Umieścić ładowarkę w miejscu z dala od źródeł ciepła.
• Nie używać ładowarki, której przewód zasilania lub wtyczka jest uszkodzona.
• Nie używać ładowarki, jeśli została uderzona, upuszczona lub uszkodzona w inny sposób. Należy ją oddać do autoryzowanego centrum serwisowego.
• Nie wolno demontować ładowarki; należy ją zanieść do autoryzowanego centrum serwisowego, kiedy konieczna jest naprawa lub serwisowanie.
• ładowarka jest przeznaczona do zasilania prądem zmiennym o napięciu 100-240 V i częstotliwości 50/60 Hz.
• Nie podejmować prób użytkowania ładowarki z innym napięciem.
• Dodatkowe instrukcje zawiera Instrukcja bezpieczeństwa akumulatora

Procedura ładowania

1. Podłączyć ładowarkę do odpowiedniego gniazdka przed podłączeniem do lasera.
2. Włożyć kabel ładowarki do gniazda ładowania z tyłu lasera.

UWAGA: Akumulator powoli traci ładunek, jeśli jest pozostawiony bezczynnie na dłuższy okres. Produkt może wymagać naładowania przed ponownym użyciem.

Ważne uwagi dotyczące ładowania

Podczas ładowania ładowarka może się nagrzewać. Jest to normalne zjawisko i nie świadczy o awarii. Aby przyspieszyć schłodzenie akumulatora po użyciu, nie umieszczać ładowarki ani akumulatora w ciepłym miejscu, np. w szopach metalowych czy nieizolowanej przyczepie.

Jeśli wbudowany akumulator nie ładuje się prawidłowo:

a. Sprawdzić działanie gniazda zasilania, podłączając lampę lub inne urządzenie.
b. Sprawdzić, czy gniazdo jest podłączone do przełącznika prądu, który wyłącza zasilanie przy wyłączeniu światła.
c. Przenieść ładowarkę i urządzenie laserowe do miejsca o temperaturze otoczenia 18°-24°C (65°F - 75°F);
d. Jeśli problemy z ładowaniem nie ustępują, zanieść narzędzie i ładowarkę do lokalnego centrum serwisowego.

- Nie zamrażać ani nie zanurzać ładowarki w wodzie czy innym płynie.

OSTRZEŻENIE: Ryzyko porażenia prądem. Nie pozwalać, aby do ładowarki przedostał się płyn. Może dojść do porażenia prądem.

PRZESTROGA: Nigdy i pod żadnym pozorem nie podejmować prób otwierania ładowarki. W środku nie ma części, które może naprawić użytkownik.

Konfiguracja

Narzędzie laserowe

• Umieścić narzędzie laserowe na płaskiej i stabilnej powierzchni.
• Aby WŁĄĆŻYĆ zasilanie i funkcję automatycznego poziomowania, przestawić blokadę przesuwną/transportową w położenie odblokowane. (Rys. B nr 3)
• Następnie ustawić narzędzie laserowe pionowo na powierzchni mieszczącej się w wyznaczonym zakresie kompensacji.
• Wybrać żadaną konfigurację promienia, wciskając przycisk włączania promienia (Rysunek C nr 8) raz za razem, przełączając między opcjami przedstawionymi na Rys. D.

Montaż akcesoriów

• Umieścić akcesorium w miejscu, gdzie nie zostanie przypadkowo potracone i w pobliżu środka obszaru do zmierzenia.
• Skonfigurować akcesorium zgodnie z potrzebami. Dostosować pozycję, aby podstawa akcesorium była ustawiona w położeniu zbliżonym do poziomego (w zakresie kompensacji narzędzi laserowych).
• Zamontować narzędzie laserowe na akcesorium, korzystając ze sposobu mocowania odpowiedniego dla danej kombinacji akcesorium i narzędzia laserowego.

PRZESTROGA:

- Nie pozostawiać narzędzia laserowego bez nadzoru lub na akcesorium bez dokręcenia śruby mocującej do oporu. Niedokręcenie śruby może powodować upadek narzędzia laserowego i jego ewentualne uszkodzenie.

UWAGA:

- Najlepiej zawsze podpierać narzędzie laserowe jedną ręką podczas umieszczania narzędzia laserowego na akcesorium lub podczas zdejmowania go z niego.

- W przypadku ustawiania nad celem, częściowo dokręcić element mocujący, dopasować narzędzie laserowe, a potem dokręcić do końca.

Obstuga

UWAGA:

• Prze użyciem narzędzia laserowego zawsze sprawdzać dokładność narzędzia laserowego.
• Narzędzie laserowe informuje, gdy znajduje się poza zakresem kompensacji. Skorzystać z opisów diod LED. Przestawić narzędzie laserowe tak, aby było bardziej zbliżone do poziomu.
• Kiedy narzędzie laserowe nie jest używane, pamiętać, aby je WYŁĄCZAC, ustawiając blokadę przesuwną w pozycji zablokowanej.

Zasilanie

• Aby WŁĄCZYĆ laser, przestawić blokadę przesuwną/transportową w położenie odblokowane. (Rys. B nr 3)
• Aby WYŁĄCZYĆ laser, przestawić blokadę przesuwną/transportową w położenie zablokowane.
• Wybrać żądaną konfigurację promienia, wciskając przycisk włączania promienia (Rysunek C nr 8) raz za razem, przełączając między opcjami przedstawionymi na Rys. D.

Tryby

WYL./Zablokowane (Patrz Rys. B)

- Laser będzie WYŁ., a blokada przesuwna zablokowana.

WŁ./Samopoziomowanie (Patrz Rys. B)

• Błakada przesuwna na narzędziu laserowym będzie ustawiona w położeniu odblokowanym/samopoziomowania, gdy laser jest WŁĄCZONY.
• Lasery są zaprojektowane jako urządzenia samopoziomujące. Jeśli laser został pochylony > 4°, nie może się samoczynnie poziomować i promień lasera będzie migać. Kiedy promienie migają, LASER NIE JEST USTAWIONY POZIOMO (LUB PIONOWO) I NIE WOLNO GO STOSOWAĆ DO OKREŚLANIA LUB WYZNACZANIA POZIOMU LUB PIONU. Spróbować ponownie ustawić laser na bardziej poziomej powierzchni.

Kontrola dokładności

i kalibracja

• Narzędzie laserowe są fabrycznie zamknięte i skalibrowane zgodnie z podanym zakresem dokładności.
• Zaleca się wykonanie kontroli kalibracji przed pierwszym użyciem i przeprowadzenie kontroli okresowo podczas późniejszego użytkowania.
• Narzędzie laserowe należy regularnie sprawdzać w celu zagwarantowania jego dokładności, szczególnie w przypadku precyzyjnych układów.
• Podczas przeprowadzania kontroli dokładności używać jak największego obszaru/największej odległości, najbardziej zbliżonej do odległości roboczej. Im większy obszar/większa odległość, tym łatwiej zmierzyć dokładność lasera.
• Blokada musi znajdować się w położeniu odblokowanym, aby laser mógł się samoczynnie wypoziomować przed sprawdzeniem dokładności.
• Ustawić laser na gładkiej, płaskiej i stabilnej powierzchni, poziomej w obu kierunkach.

SPRAWDZANIE DOKŁADNOŚCI - POZIOMY PROMIEN, KIERUNEK SKANOWANIA (RYS. E)

Sprawdzanie kalibracji poziomej lasera wymaga dwóch ścian, znajdujących się w odległości 9 m (30'). Ważne jest, aby przeprowadzić kontrolę kalibracji z użyciem odległości nie mniejszej niż odległość stosowania narzędzia.

1. Przystawić laser do końca ściany o długości 9 m (30') (Rysunek E) nr 1).
2. Włączyć laser.
3. Wyświetlić promień poziomy lasera.
4. Obrócić laser i skierować go na przeciwny koniec ściany, równolegle do sąsiedniej ściany.
5. W odległości co najmniej 9 m (30') od siebie na promieniu lasera, zaznaczyć a oraz b.
6. Obrócić laser o 180°.
7. Wyregulować wysokość lasera, aby środek promienia był zgodny z a (Rysunek E nr 2).
8. Bezpośrednio nad lub pod ⓑ, zaznaczyć ⓒ wzdłuż promienia lasera (Rysunek Ⓔ nr 3).

9. Zmierzyć odległość w pionie między ⓑ a Ⓒ.

10. Jeśli zmierzona odległość jest większa niż Dopuszczalna odległość między ① a ② dla odpowiedniej Odległości między ścianami w poniższej tabeli, laser należy oddać do regulacji w autoryzowanym serwisie.

Odległość między ścianami	Dopuszczalna odległość między b a c
9 m (30stóp) 6 mm (1/4")
12 m (40stóp) 8 mm (5/16")
15 m (50stóp) 10 mm (13/32")

SPRAWDZANIE DOKŁADNOŚCI - POZIOMY PROMIEN, KIERUNEK NACHYLENIA (RYS. F)

Sprawdzanie kalibracji poziomego nachylenia lasera wymaga jednej ściany o długości co najmniej 9,0 m (30'). Ważne jest, aby przeprowadzić kontrolę kalibracji z użyciem odległości nie mniejszej niż odległość stosowania narzędzia.

1. Przystawić laser do końca ściany o długości 9 m (30') (Rysunek F nr 1).

2. Włączyć laser.

3. Wyświetlić promień poziomy lasera.

4. Obrócić laser i skierować go na przeciwny koniec ściany, równolegle do sąsiedniej ściany.

5. W odległości co najmniej 9 m (30') od siebie na promieniu lasera, zaznaczyć a oraz b

6. Przenieść laser na przeciwny koniec ściany (Rysunek Ⓕ nr 2).

7. Ustawić laser w kierunku pierwszego końca tej samej ściany i równolegle do sąsiedniej ściany.

8. Wyregulować wysokość lasera, aby środek promienia był zgodny z ⓑ

9. Bezpośrednio nad lub pod a, zaznaczyć c wzdłuż promienia lasera (Rysunek F nr 3).

10. Zmierzyć odległość między a a c

11. Jeśli zmierzona odległość jest większa niż Dopuszczalna odległość między a c dla odpowiedniej Odległości między ścianami w poniższej tabeli, laser należy oddać do regulacji w autoryzowanym serwisie.

Odległość między ścianami	Dopuszczalna odległość między a a c
9 m (30stóp) 6 mm (1/4")
12 m (40stóp) 8 mm (5/16")
15 m (50stóp) 10 mm (13/32")

SPRAWDZANIE DOKŁADNOŚCI - PROMIENIE PIONOWE (RYS. G)

Sprawdzanie kalibracji pionowej lasera można wykonać z najwyższą dokładnością, gdy dostępna jest znaczna wysokość, idealnie 9 m (30'), z jedną osobą ustawiającą laser na podłodze i drugą osobą w pobliżu sufitu, oznaczającą położenie promienia. Ważne jest, aby przeprowadzić kontrolę kalibracji z użyciem odległości nie mniejszej niż odległość stosowania narzędzia.

1. Umieścić laser na podłodze i włączyć oba promienie pionowe (Rysunek G nr 1).
2. Oznaczyć miejsce a oraz b krzyżowania się promieni na podłodze, jak również oznaczyć miejsce krzyżowania się promieni na suficie c oraz d Zawsze zaznaczać środek promienia lasera (Rysunek G nr 2).
3. Obrócić laser o 180 stopni, a następnie przestawić go tak, aby miejsce krzyżowania się promieni było idealnie dopasowane do wyjściowych oznaczeń a oraz b na podłodze (Rysunek G nr 3).
4. Oznaczyć miejsce krzyżowania się promieni na suficie e oraz f.
5. Zmierzyć odległość między dwoma oznaczeniami na suficie c, g oraz d, n. Jeśli zmierzona wartość jest większa od podanych poniżej, laser wymaga serwisowania w autoryzowanym serwisie.

Odległość między ścianami	Dopuszczalna odległość między oznaczeniami
2,5 m (8') 1,5 mm	(1/16")
3,0 m (10') 2,0 mm	(3/32")
4,0 m (14') 2,5 mm	(1/8")
6,0 m (20') 4,0 mm	(5/32")
9,0 m (30') 6,0 mm	(1/4")

SPRAWDZANIE DOKŁADNOŚCI 90° MIĘDZY PROMIENIAMI PIONOWYMI (RYS. H)

Sprawdzanie dokładności 90° wymaga wolnej powierzchni podłogi o wymiarach co najmniej 10 m x 5 m (33' x 18'). Skorzystać z Rys. H, aby uzyskać położenie lasera na poszczególnych etapach oraz lokalizację oznaczeń wykonywanych w poszczególnych krokach. Zawsze zaznaczać środek promienia lasera.

1. Ustawić laser na gładkiej, płaskiej i stabilnej powierzchni, poziomej w obu kierunkach, zgodnie z Rysunkiem 📄 nr 1.
2. Włączyć laser.
3. Włącz oba pionowe lasera.
4. Wzdłuż przedniego promienia lasera, zaznaczyć trzy miejsca a, b i c; gdzie b znajduje się pośrodku długości promienia lasera.
5. Ustawić laser tak, aby dolny punkt znajdował się nad b, a przedni promień lasera był ustawiony zgodnie z c (Rysunek H nr 2).
6. Zaznaczyć miejsce ⓔ wzdłuż bocznego promienia lasera w odległości co najmniej 3 m (10') od lasera.
7. Obrócić laser zgodnie ze wskazówkami zegara o 90°.
8. Ustawić laser tak, aby dolny punkt znajdował się nad ⓑ, a przedni promień lasera był ustawiony zgodnie z ⓔ (Rysunek Ⓗ nr 3).
9. Wzdłuż bocznego promienia lasera, zaznaczyć f w pobliżu a

10. Zmierzyć odległość między a a f

11. Jeśli zmierzona odległość jest większa niż Dopuszczalna odległość między a a f dla odpowiedniej Odległości od b do a w poniższej tabeli, laser należy oddać do regulacji w autoryzowanym serwisie.

Odległość odb do a	Dopuszczalna odległość między a a f
3 m (10stóp) 3,2	mm (1/8")
4 m (14stóp) 3,5	mm (5/32")
5 m (17stóp) 4,5	mm (3/16")
6 m (20stóp) 5,5	mm (7/32")
7 m (23stóp) 6 mm	(1/4")

Dane techniczne

Narzędzie laserowe

	FMHT77357(CZERWONY) FMHT77356(ZIELONY)
Dokładność poziomowania: ≤3 mm /	10 m (1/8" z odległości 30 stóp)
Dokładność pozioma/pionowa	≤3 mm / 10 m (1/8" z odległości 30 stóp)
Zakres kompensacji ± 4°
Odległość robocza (linia): CZERWONY: 20 m (65 stóp)(50 m z detektorem)		ZIELONY: 35 m (115 stóp)(50 m z detektorem)
Klasa lasera Klasa 2 (IEC/EN60825-1: 2014
Długość fali lasera 630-680 nm (CZERWONY) 510 nm ~ 530 nm (ZIELONY)
Czas pracy(wszystkie lasery WŁĄCZONE)	≥ 24 h(akumulator litowo-jonowy)	≥ 8 h(akumulator litowo-jonowy)
Źródło zasilania: wbudowany akumulator litowo-jonowy;prąd stały 7,2 V ; 2,0 Ah; 14,4 Wh
Klasa ochrony:	IP54
Zakres temperatury (roboczej)	10°C ~ + 40°C (50°F~104°F)
Zakres temperatury(przechowywania)	-20°C ~ +40°C (-4°F~104°F)
Zakres temperatury (ładowania)	5°C ~ +40°C (41°F~104°F)

Περιεχόμενα

D pav. – Spindulio parinktys

E pav. – Horizontalaus spindulio skenavimo krypties tikslumas
