BRUKSANVISNING FMHT177416 STANLEY

Service og reparationer

Installering av AA-batterier

• Laserinformasjon
• Brukersikkerhet
• Batterisikkerhet
  • Installere AA-batterier
  • Bruke monteringsblokken
• Slå på laseren
  • Sjekke lasernøyaktighet
• Bruk av laseren
  • Vedlikehold
• Feilsøking
  • Service og reparasjoner
• Spesifikasjoner

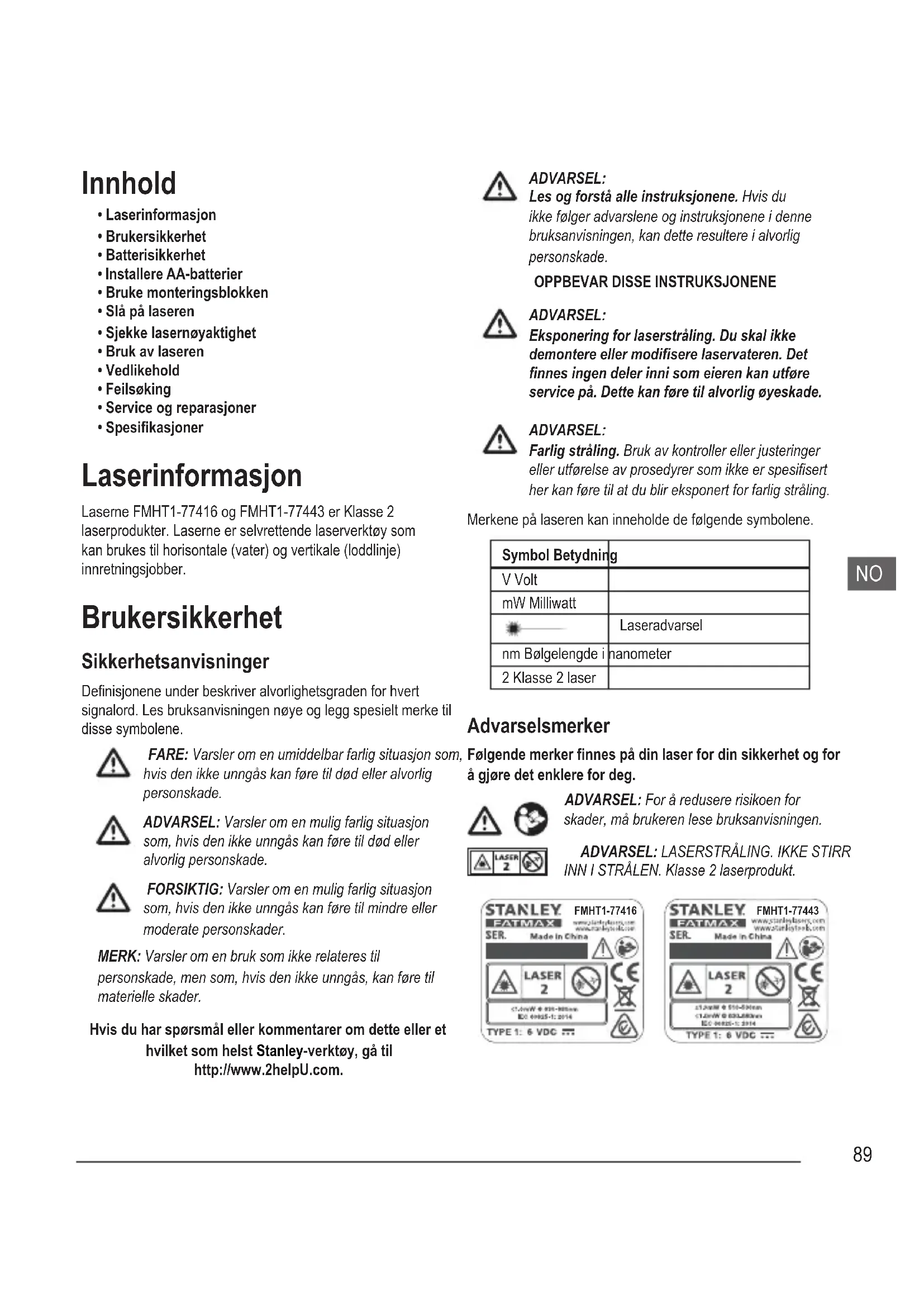

Laserinformasjon

Laserne FMHT1-77416 og FMHT1-77443 er Klasse 2 laserprodukter. Laserne er selvrettende laserverktøy som kan brukes til horisontale (vater) og vertikale (loddlinje) innretningsjobber.

Brukersikkerhet

Definisjonene under beskriver alvorlighetsgraden for hvert signalord. Les bruksanvisningen nøye og legg spesielt merke til disse symbolene.

FARE: Varsler om en umiddelbar farlig situasjon som, hvis den ikke unngås kan føre til død eller alvorlig personskade.

ADVARSEL: Varsler om en mulig farlig situasjon som, hvis den ikke unngås kan føre til død eller alvorlig personskade.

FORSIKTIG: Varsler om en mulig farlig situasjon som, hvis den ikke unngås kan føre til mindre eller moderate personskader.

ADVARSEL: Les og forstå alle instruksjonene. Hvis du ikke følger advarslene og instruksjonene i denne bruksanvisningen, kan dette resultere i alvorlig personskade.

OPPBEVAR DISSE INSTRUKSJONENE

ADVARSEL: Eksponering for laserstråling. Du skal ikke demontere eller modifisere laservateren. Det finnes ingen deler inni som eieren kan utføre service på. Dette kan føre til alvorlig øyeskade.

ADVARSEL: Farlig stråling. Bruk av kontroller eller justeringer eller utførelse av prosedyrer som ikke er spesifisert her kan føre til at du blir eksponert for farlig stråling.

Merkene på laseren kan inneholde de følgende symbolene.

Symbol Betydning
V Volt
mW Milliwatt
	Laseradvarsel
nm Bølgelengde i	nanometer
2 Klasse 2 laser

Advarselsmerker

Følgende merker finnes på din laser for din sikkerhet og for å gjøre det enklere for deg.

ADVARSEL: For å redusere risikoen for skader, må brukeren lese bruksanvisningen.

ADVARSEL: LASERSTRÅLING. IKKE STIRR INN I STRÅLEN. Klasse 2 laserprodukt.

STANLEY FATMAX FMHT1-77416 www.stanley.com www.rsc.org.cn SER. Made in China LASER 2 CE TYPE 1: 6 VDC ...

STANLEY. FMHT1-77443 FATMAX www.stanleylassem.com SER. Made in China LASER 2 STAWW @ 510-830mm (1.0W @ 8300mm) EC 04025-1: 2014 TYPE 1: 6 VDC ...

• Du skal ikke bruke laseren i eksplosive atmosfærer slik som hvor det finnes flammende væsker, gasser eller støv. Dette verktøyet kan skape gnister som kan antenne støvet eller gassene.
• Når laseren ikke er i bruk skal du oppbevare den ute av barns rekkevidde og andre utrente personer. Laserprodukter er farlige i hendene på brukere uten opplæring.
• Verktøyservice må utføres av kvalifisert reparasjonspersonell. Service eller vedlikehold som utføres av ukvalifisert personell kan føre til personskade. For å finne ditt nærmeste Stanley servicesenter, gå til http://www.2helpU.com.
• Du skal ikke bruke optisk verktøy, som kikkert eller teodolitt for å se mot laserstrålen. Dette kan føre til alvorlig øyeskade.
• Ikke plasser laseren i en slik posisjon at noen tilsiktet eller utilsiktet stirrer inn i laserstrålen. Dette kan føre til alvorlig øyeskade.
• Ikke posisjoner laseren nær en reflekterende overflate som kan reflektere laserstrålen mot noens øyne. Dette kan føre til alvorlig øyeskade.
• Skru av laseren när den ikke er i bruk. Ved å la laseren stå på øker du risikoen for å stirre inn i laserstrålen.
• Du skal ikke modifisere laseren på noen måte. Modifisering av verktøyet kan føre til farlig eksponering av laserstråling.
• Du skal ikke bruke laseren rundt barn, eller la barn bruke laseren. Dette kan føre til alvorlig øyeskade.
• Du skal ikke fjerne eller gjør advarselsmerker uleselig. Hvis merker tas bort, kan brukeren eller andre utilsiktet utsette seg for stråling.
• Posisjoner laseren sikkert og på en jevn overflate. Hvis laseren faller, kan dette føre til alvorlig personskade eller at laseren blir skadet.

Personlig sikkerhet

• Vær oppmerksom, pass på hva du gjør og bruk sunn fornuft ved bruk av laserproduktet. Ikke bruk verktøyet når du er trett eller under påvirkning av rusmidler, alkohol eller medisiner. Et øyeblikks uoppmerksomhet ved bruk av et laserprodukt kan føre til alvorlig personskade.
• Bruk personlig beskyttelsesutstyr. Du skal alltid bruke vernebriller. Redusering av faren for personskader avhenger av arbeidsforhold og bruk av verneutstyr slik som støvmaske, sklisikre sko, hjelm og øreklokker.

Bruk og stell av verktøyet

• Ikke bruk laseren hvis strøm/transportlås- bryteren ikke går på og av. Et verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
• Følg instruksjonene i Vedlikeholds avsnittet i denne bruksanvisningen. Bruk av ikke godkjente deler, eller at du ikke følger vedlikeholds instruksjonene kan føre til elektrisk støt eller personskade.

Batterisikkerhet

ADVARSEL: Batterier kan eksplodere eller lekke og medføre personskade eller brann. Slik reduserer du faren:

• Følg nøye alle anvisninger og advarsler på batterietiketten og emballasjen.
• Du skal alltid sette inn batteriene korrekt i henhold til polaritet (+ og –), som merket på batteriet og utstyret.
  • Du skal aldri kortslutte batteriterminalene.
• Aldri prøv å lade alkaliske batterier.
• Aldri bruk gamle og nye batterier sammen. Bytt alle batteriene samtidig, med nye batterier av samme merke og type.
• Fjern utgåtte batterier umiddelbart og avhend deg med dem på korrekt måte.
• Aldri kast batteriene på åpen ild.
• Oppbevar batteriene utilgjengelige for barn.
• Fjern batteriene när enheten ikke er i bruk.

Installere AA-batterier

Sett inn nye AA-batterier i FMHT1-77416 eller FMHT1-77443 laseren. I FMHT1-77443 laseren kan du også bruke oppladbare AA-batterier. Ved bruk av oppladbare batterier, se Stanley FatMax FMHT80690 Ladermanual.

1. Snu laseren opp-ned.
2. På laseren, åpne låsen for å åpne batterirommet (figur B #1).
3. Sett inn fire nye AA batterier, og forsikre deg om å posisjonere - og + endene til hvert batteri slik det er vist inne i batterirommet (figur B #2).
4. Trykk batteriromdekselet ned til det klikker på plass (figur B #3).
5. Sett strøm/transportlåsebryteren til høyre for ulåst/PÅ-posisjon (figur Ⓐ #1b).

6. På tastaturet, sjekk at (figur A #3) ikke blinker (> 5%). Dersom blinker, betyr det at batterinivået er under 5%.

7. Laseren kan brukes en kort stund når batteristrømmen lades ut, men laserstrålen og laserpunktene vil hurtig dimmes.

8. Etter at nye batterier er installert og laseren slått PÅ igjen, vil laserlinjene og laserpunktene lyse kraftig igjen.

9. Når laseren ikke er i bruk, skal du forsikre deg om at strøm/transportlåsebryteren er plassert til VENSTRE til låst/AV-posisjon (figur A #1a) for å spare batteristrøm.

Bruke monteringsblokken

Nederst på laseren er det en bevegelig blokk (figur D).

• For å bruke magneten foran på laseren (figur A #2) for å montere laseren på siden av en stålbjelke, ikke trekk ut den bevegelige blokken (figur D #1). Dette vil la ned-punktet kunne rettes inn langs kanten av stålbjelken.
• For å montere laseren over et punkt på gulvet (bruk en multifunksjons-brakett eller en trefot), trekk ut den bevegelige blokken til den klikker på plass (figur D #2). Dette vil la laserens ned-punkt vises gjennom 5/8-11 monteringshullet og laseren kan roteres over 5/8-11 monteringshullet uten å endre vertikal posisjon av laseren.

Slå på laseren

1 Sett laseren på et jevnt, flatt og horisontalt underlag, med laseren rettet rett forover mot motstående vegg (0° posisjon).
2. Sett strøm/transportlåsebryteren til høyre for ulåst/PÅ-posisjon (figur Ⓐ #1b).
3. Trykk (figur A#6) en gang for å vise en horizontal laserlinje, en gang til for å vise et ned-punkt, og en tredje gang for å vise både en horizontal linje og et ned-punkt.
4. Kontrollere laserstrålene. Laseren er laget for selvretting.

• Dersom laseren vipper så mye at den ikke kan selvrette (> 4°), vil laserstrålene kontinuerlig blinke to ganger og (figur A #4) vil blinke konstant på tastaturet.

• Dersom laserstrålen blinker, er ikke laseren i vater og SKAL IKKE BRUKES for å avgjøre eller markere vater eller loddlinje. Prøv å posisjonere laseren på en jevn overflate.

• Trykk (figur A#5) en gang for å vise en vertikal laserlinje fra fronten av laseren, en gang til for å vise en vertikal laserlinje fra siden av laseren og en tredje gang for å vise begge vertikale linjer.

• Trykk (Egur A#7) for å teste puls-modus. tennes og laserstrålene vil se lysere ut, siden de egentlig blinker i et svært høyt tempo. Du kan bare bruke pulsmodus med en detektor for å projisere laserstrålene over lang avstand.

• Hvis NOEN av de følgende utsagn er SANNE, skal du fortsette med instruksjonene for Kontroll av lasernøyaktighet F∅R DU BRUKER LASEREN til en jobb.

• Dette er første gang du bruker laseren (etter at laseren har blitt utsatt for ekstreme temperaturer).

• Laseren har ikke blitt sjekket for nøyaktighet på en lang stund.
• Laseren kan ha falt.

Sjekke lasernøyaktighet

Laserverktøy er forseglet og kalibrert ved fabrikken. Det anbefales at du utfører en nøyaktighetssjekk før du bruker laseren for første gang (i tilfelle laseren har blitt eksponert for ekstreme temperaturer) og så regelmessig for å sikre nøyaktighet av arbeidet. Følg disse retningslinjene som er opplistet i denne bruksanvisningen når du utfører nøyaktighetssjekker:

• Bruk det største området/avstanden mulig, som ligger nærmest bruksavstand. Jo større område/avstand, jo lettere er det å måle nøyaktigheten til laseren.
• Plasser laseren på en jevn, flat, stabil overflate som er i vater i begge retninger.
• Marker senteret til laserstrålen.

Horizontal stråle - skanneretning

Sjekk av horisontal skannkalibrering av laseren krever to vegger med 9 meter (30') avstand. Det er viktig å foreta en kalibreringssjekk ved hjelp av en distanse som ikke er kortere enn distansen som verktøyet skal bukes for.

1. Plasser laseren mot enden av en 9 meter (30') lang vegg (figur E) #1).
2. Slå laseren PÅ.
3. Trykk ☐ en gang for å vise en horizontal laserstråle.
4. Vri laseren mot den motsatte enden av veggen og parallelt med veggen.
5. Minst 9 meter (30') fra hverandre på laserstrålen, merk ⓐ og ⓑ.
6. Vri laseren 180°.
7. Juster høyden av laseren slik at senter av strålen er rettet inn med a (figur E #2).
8. Direkte over eller under ⓑ, marker Ⓓ langs laserstrålen (figur Ⓔ #3).
9. Mål den vertikale avstanden mellom ⓑ og Ⓒ.
10. Hvis målingene dine er større enn den tillatte avstanden mellom b og c for den tilsvarende avstand mellom veggene i den følgende tabellen, må laseren leveres på service på et godkjent servicesenter.

Avstandmellomveggene	Tillatt avstandmellom ⓑ og ⓒ
9m (30') 6mm (1/4")
12m (40') 8mm (5/16")
15m (50') 10mm (13/32")

Horizontal stråle - stigningsretning

Sjekk av horisontal stigningskalibrering av laseren krever en vegg 9 meter (30') lang. Det er viktig å foreta en kalibreringssjekk ved hjelp av en distanse som ikke er kortere enn distansen som verktøyet skal bukes for.

1. Plasser laseren mot enden av en 9 meter (30') lang vegg (figur F #1).
2. Slå laseren PÅ.
3. Trykk ☐ en gang for å vise en horizontal laserstråle.
4. Vri laseren mot den motsatte enden av veggen og parallelt med veggen.
5. Minst 9 meter (30') fra hverandre på laserstrålen, merk ⓐ og Ⓑ.
6. Flytt laseren til motsatt ende av veggen (figur F#2).
7. Plasser laseren mot den første enden av samme veggen og parallelt med veggen.
8. Juster høyden av laseren slik at senter av strålen er rettet inn med b).
9. Direkte over eller under ⓐ, marker ⓒ langs laserstrålen (figur Ⓕ #3).
10. Mål avstanden mellom ⓐ og Ⓒ.
11. Hvis målingene dine er større enn den tillatte avstanden mellom a og c for den tilsvarende avstand mellom veggene i den følgende tabellen, må laseren leveres på service på et godkjent servicesenter.

Avstand mellomveggene	Tillatt avstandmellom a og c
9m (30') 6mm (1/4")
12m (40') 8mm (5/16")
15m (50') 10mm (13/32")

Vertikal stråle - loddlinje

Kontroll av loddlinjekalibreringen på laseren gjøres mest nøyaktig med en stor tilgjengelig høyre, helst 9 meter (30'), med en person på gulvet som posisjonerer laseren og en annen person nær taket som markerer punktet som skapes av laseren i taket. Det er viktig å foreta en kalibreringssjekk ved hjelp av en distanse som ikke er kortere enn distansen som verktøyet skal bukes for.

1. Plasser laseren på en jevn, flat, stabil overflate som er i vater i begge retninger (figur G #1).
2. Slå laseren PÅ.
3. Trykk tre ganger for å vise front og side vertikal stråle.
4. Trykk to ganger for å vise ned-punkt.
5. På et jevnt underlag, merk posisjonen av ned-punktet (figur G) #2).
6. På taket, merk to korte linjer ⓑ og ⓒ der front og side laserstrålene krysser.
7. Plukk opp og roter laseren 180°, og posisjoner ned-punktet over a, den tidligere posisjonen av ned-punktet som vist i figur G #3.
8. I taket, se på posisjonen av de to laserstrålene. Dersom de ikke er parallelle med de merkede linjene b og c, vri laseren til laserstrålene er nært linjet opp med b og c.
9. I taket, merk de to korte linjene ⓓ og Ⓔ der strålene krysser.
10. Mål avstanden mellom merkede linjer ⓑ og Ⓓ, og merkede linjer ⓒ og Ⓔ.
11. Hvis målingene dine er større enn den tillatte avstanden mellom merkede linjer for den tilsvarende takhøyden i den følgende tabellen, må laseren leveres på service på et godkjent servicesenter.

Takhøyde	Tillatt avstandmellom merkede linjer
2,5m (8') 1,5 mm (1/16")
3m (10') 2,0mm (3/32")
4m (14') 2,5mm (1/8")
6m (20') 4mm (5/32")
9m (30') 6mm (1/4")

90° mellom vertikale stråler

Sjekk av 90° nøyaktighet mellom front og side vertikale stråler krever et åpent gulvareal på minst 6m x 3m (20' x 10').

1. Plasser laseren på en jevn, flat, stabil overflate som er i vater i begge retninger som vist på figur H #1.
2. Slå laseren PÅ.
3. Trykk tre ganger for å vise front og side vertikal stråle.
4. Trykk to ganger for å vise ned-punkt.
5. Langs front laserstrålen, merk av tre punkter ⓐ, ⓑ og ⓒ; der ⓑ er midt på laserstrålen.
6. Posisjoner laseren slik at ned-punktet er over ⓑ og front laserstrålen er rettet inn med ⓒ (figur Ⓗ #2).
7. Merk et punkt e langs side laserstrålen minst 3 meter (10') unna laseren.
8. Vri laseren med klokken 90°.
9. Posisjoner laseren slik at ned-punktet er over ⓑ og front laserstrålen er rettet inn med ⓔ (figur Ⓗ #3).
10. Langs side laserstrålen, merk ⓕ nært a.
11. Mål avstanden mellom a og f.
12. Hvis målingene dine er større enn den tillatte avstanden mellom a & f for den tilsvarende avstanden fra b til a i den følgende tabellen, må laseren leveres på service på et godkjent servicesenter.

Avstand fra ⓑ til ⓐ	Tillatt avstandMellom ⓐ & ⓕ
3m (10') 3,2mm (1/8")
4m (14') 3,5mm (5/32")
5m (17') 4,5mm (3/16")
6m (20') 5,5mm (7/32")
7m (23') 6mm (1/4")

Bruk av laseren

Brukertips

• Du skal alltid markere senteret til strålen som skapes av laseren.
• Ekstreme temperaturendringer kan forårsake bevegelse av de interne delene som kan påvirke nøyaktigheten. Sjekk ofte nøyaktigheten när du jobber.
• Hvis laseren mistes i gulvet, skal du sjekke om den fremdeles er kalibrert.
• Så lenge laseren er skikkelig kalibrert, retter laseren inn seg selv. Hver laser kalibreres ved fabrikken for å finne vater så lenge den er posisjonert på en flat overflate innen et gjennomsnitt på ± 4° av vater. Det trengs ingen manuelle justeringer.
• Plasser laseren på en jevn, flat og rett overflate.

NO

Slå av laseren

Vri strøm/transportläsbryteren til AV/låst posisjon (figur A #1a) när laseren ikke er i bruk. Dersom bryteren ikke er plassert i låst posisjon, vil ikke laseren slå seg av.

Bruk av laseren med tilbehør

ADVARSEL:

Siden annet tilbehør enn det som tilbys av Stanley ikke er testet med dette produktet, kan bruk av sånt tilbehør med dette verktøyet være farlig.

Du skal kun bruke Stanley tilbehør som anbefales for denne modellen. Tilbehør som passer til en laser, kan være utgjøre en fare for personskader ved bruk på en annen laser.

Bunnen av laseren er utstyrt med 1/4-20 og 5/8-11 hullgjenger (figur ©) for å passe til nåværende eller fremtidig Stanley tilbehør. Du skal kun bruke Stanley tilbehør som anbefales for denne laseren. Følg instruksjonene som følger med tilbehøret.

Anbefalt tilbehør som kan brukes med denne laseren er tilgjengelig for ekstra kostnad fra din lokale forhandler eller et godkjent servicesenter. Hvis du trenger hjelp til å finne tilbehør, kontakt ditt nærmeste Stanley servicesenter eller besøk vår webside: http://www.2helpU.com.

Vedlikehold

• Når laseren ikke er i bruk skal du rengjøre de ytre delene med en fuktig klut, tørke av laseren med en myk, tørr klut for å forsikre deg om at den er tørr, og så lagre laseren i boksen som følger med.
• Selv om utsiden av laseren er motstandsdyktig mot løsemidler, skal du ALDRI bruke løsemidler for å rengjøre laseren.
• Ikke lagre laseren ved temperaturer under -20°C (-5°F) eller over 60°C (140°F).
• For å opprettholde nøyaktigheten av arbeidet ditt skal du sjekke ofte om laseren er kalibrert.

Kalibreringskontroll, annet vedlikehold og reparasjoner kan utføres på Stanley servicesentere.

Feilsøking

Laseren skrur seg ikke på

• Sjekk AA-batteriene for:
• Hvert batteri er satt inn korrekt, i henhold til (+) og (−) som vist inne i batterirommet.
• Batterikontaktene er rene og rustfrie.
• Batteriene er nye og har høy kvalitet. Merkevarebatterier reduserer sjansen for batterilekkasje.
• Forsikre deg om at AA batteriene fungerer skikkelig. Hvis du er i tvil, skal du sette inn nye batterier.
• Ved bruk av ladbare batterier, pass på at batteriene er helt oppladet.
• Forsikre deg om at laseren er tørr.
• Hvis laseren blir varmere enn 50 °C (120 °F), vil ikke enheten skru seg på. Hvis laseren har blitt oppbevart i ekstremt varme temperaturer, skal du la den kjøle seg ned. Laserens vater vil ikke bli skadet ved bruk av strøm/transportlåsbryteren før nedkjøling til sin riktige brukstemperatur.

Laserstråleblinking

Laserne er laget for selvretting opp til et gjennomsnitt av 4° i alle retninger. Hvis laseren er vippet slik at den interne mekanismen ikke retter seg inn, vil laserstrålen blinke og vise at vippeområdet har blitt overgått. DEN BLINKENDE STRÅLEN SOM SKAPES AV AT LASEREN IKKE ER I VATER ELLER LODDDRETT LINJE SKAL IKKE BRUKES TIL Å AVGJ∅RE VATER ELLER LODRETT LINJE. Prøv å posisjonere laseren på en jevnere overflate.

Laserstrålene slutter ikke å bevege seg

Laseren er et presisjonsinstrument. Derfor er det slik at hvis det ikke er plassert på en stabil (og bevegelsesfri) overflate, vil laseren fortsette å prøve å finne vater. Hvis strålen ikke slutter å bevege seg, skal du prøve å plassere laseren på en mer stabil overflate. Du skal også forsikre deg om av overflaten er relativt flat og rett, slik at laseren er stabil.

Service og reparasjoner

Merk: Ved å demontere laservateren bortfaller alle garantier på produktet.

For å sikre produktets SIKKERHET og PÅLITELIGHET, skal alle reparasjoner, vedlikehold og justeringer utføres av et godkjent servicesenter. Service eller vedlikehold som utføres av ukvalifisert personell kan føre til personskade. For å finne ditt nærmeste Stanley servicesenter, gå til http://www.2helpU.com.

Spesifikasjoner

	FMHT1-77416 FMHT1-77443
Lyskilde Laserdioder
Laserbølgelengde 630 – 680 nm synlig 510 – 530 nm synlig (alle linjer)		630 – 680 nm synlig (ned-punkt)
Lasereffekt ≤1,0 mW KLASSE 2 LASERPRODUKT
Arbeidsområde 20m (65')	50m (165') med detektor	30m (100')50m (165') med detektor
Nøyaktighet - alle linjer ±3mm per 10m (±1/8" per 30')
Nøyaktighet - ned-punkt ±6mm per 10m (±1/4" per 30')
Strømkilde	4 AA alkaliske (1,5 V) batterier (6 V DC)	4 AA alkaliske (1,5 V) batterier (6 V DC) eller4 AA NiMH (1,2 V) batterier (4,8 V DC)
Brukstemperatur -10°C til 50°C (14°F til 122°F)
Lagringstemperatur -20°C til 60°C (-5°F til 140°F)
Miljø Vann og støvtett til IP54

Spis treści
