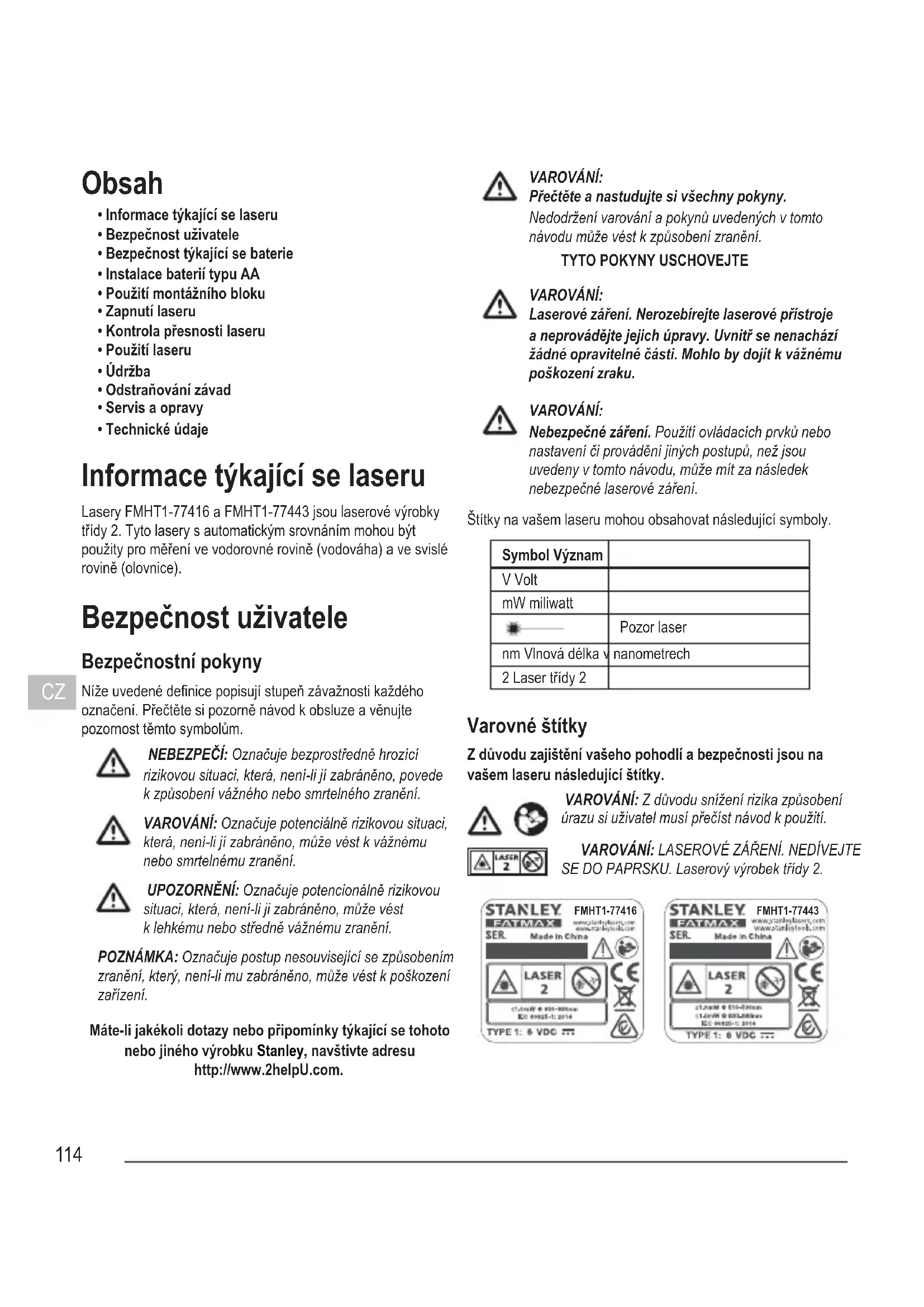

NÁVOD K OBSLUZE FMHT177416 STANLEY

• Informace týkající se laseru

• Bezpečnost uživatele

• Bezpečnost týkající se baterie

• Instalace baterií typu AA

• Použití montážního bloku

• Kontrola přesnosti laseru

• Technické údaje Informace týkající se laseru Lasery FMHT1-77416 a FMHT1-77443 jsou laserové výrobky třídy 2. Tyto lasery s automatickým srovnáním mohou být použity pro měření ve vodorovné rovině (vodováha) a ve svislé rovině (olovnice). Bezpečnost uživatele Bezpečnostní pokyny Níže uvedené denice popisují stupeň závažnosti každého označení. Přečtěte si pozorně návod k obsluze a věnujte pozornost těmto symbolům. NEBEZPEČÍ: Označuje bezprostředně hrozící rizikovou situaci, která, není-li jí zabráněno, povede k způsobení vážného nebo smrtelného zranění. VAROVÁNÍ: Označuje potenciálně rizikovou situaci, která, není-li jí zabráněno, může vést k vážnému nebo smrtelnému zranění. UPOZORNĚNÍ: Označuje potencionálně rizikovou situaci, která, není-li ji zabráněno, může vést k lehkému nebo středně vážnému zranění. POZNÁMKA: Označuje postup nesouvisející se způsobením zranění, který, není-li mu zabráněno, může vést k poškození zařízení. Máte-li jakékoli dotazy nebo připomínky týkající se tohoto nebo jiného výrobku Stanley, navštivte adresu http://www.2helpU.com. VAROVÁNÍ: Přečtěte a nastudujte si všechny pokyny. Nedodržení varování a pokynů uvedených v tomto návodu může vést k způsobení zranění.

TYTO POKYNY USCHOVEJTE

VAROVÁNÍ: Laserové záření. Nerozebírejte laserové přístroje a neprovádějte jejich úpravy. Uvnitř se nenachází žádné opravitelné části. Mohlo by dojít k vážnému poškození zraku. VAROVÁNÍ: Nebezpečné záření. Použití ovládacích prvků nebo nastavení či provádění jiných postupů, než jsou uvedeny v tomto návodu, může mít za následek nebezpečné laserové záření. Štítky na vašem laseru mohou obsahovat následující symboly. Symbol Význam V Volt mW miliwatt Pozor laser nm Vlnová délka v nanometrech 2 Laser třídy 2 Varovné štítky Z důvodu zajištění vašeho pohodlí a bezpečnosti jsou na vašem laseru následující štítky. VAROVÁNÍ: Z důvodu snížení rizika způsobení úrazu si uživatel musí přečíst návod k použití. VAROVÁNÍ: LASEROVÉ ZÁŘENÍ. NEDÍVEJTE SE DO PAPRSKU. Laserový výrobek třídy 2. FMHT1-77443 FMHT1-77416115

• Nepracujte s laserem ve výbušném prostředí, jako jsou například prostory s výskytem hořlavých kapalin, plynů nebo prašných látek. V tomto nářadí může docházet k jiskření, které může způsobit vznícení hořlavého prachu nebo výparů.

• Pokud laser nepoužíváte, uložte jej mimo dosah dětí a nekvalikovaných osob. Lasery jsou v rukou neproškolené obsluhy nebezpečné.

• Opravy nářadí MUSÍ být prováděny pouze technikem s odpovídající kvalikací. Servis nebo údržba prováděná nekvalikovanou osobou může vést k vzniku úrazu. Chcete-li najít nejbližší autorizovaný servis Stanley, navštivte adresu http://www.2helpU.com.

• Nepoužívejte pro sledování laserového paprsku optické přístroje, jako jsou dalekohled nebo nivelační přístroj. Mohlo by dojít k vážnému poškození zraku.

• Nepokládejte laser do takové polohy, kde by mohly jakékoli osoby upřít zrak do laserového paprsku, ať již neúmyslně nebo záměrně. Mohlo by dojít k vážnému poškození zraku.

• Nepokládejte laser v blízkosti odrazných materiálů, které mohou způsobit odklon paprsku a následné zasažení zraku okolních osob. Mohlo by dojít k vážnému poškození zraku.

• Pokud laser nepoužíváte, vypněte jej. Ponechání laseru v zapnutém stavu zvyšuje riziko zasažení zraku okolních osob.

• Laser žádným způsobem neupravujte. Úprava výrobku může mít za následek nebezpečné ozáření.

• Nepracujte s laserem v blízkosti dětí a nedovolte dětem, aby laser používaly. Mohlo by dojít k vážnému poškození zraku.

• Neodstraňujte varovné štítky a udržujte je čitelné. Budou- li výstražné štítky odstraněny, uživatel nebo okolní osoby mohou být nechtěně vystaveny záření.

• Umístěte laser bezpečně na stabilní povrch. Dojde-li k pádu tohoto laseru, může dojít k poškození laseru nebo k zranění osob. Bezpečnost osob

• Při práci s výrobkem zůstaňte pozorní, stále sledujte, co provádíte a pracujte s rozvahou. Nepoužívejte tento laser, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s tímto laserem může vést k způsobení vážného úrazu.

• Používejte prvky osobní ochrany. Vždy používejte ochranu zraku. V závislosti na pracovních podmínkách používejte ochranná vybavení, jako jsou maska proti prachu, neklouzavá bezpečná pracovní obuv, pevná přilba a ochrana sluchu, abyste snížili riziko způsobení zranění osob. Použití nářadí a jeho údržba

• Nelze-li pomocí spínače zapnuto/pojistka pro přepravu laser zapnout a vypnout, nepoužívejte tento laser. Každé elektrické nářadí s nefunkčním spínačem je nebezpečné a musí být opraveno.

• Dodržujte pokyny uvedené v tomto návodu v části Údržba. Použití neoriginálních dílů nebo nedodržování uvedených pokynů pro údržbu vytváří riziko úrazu elektrickým proudem nebo jiného zranění. Bezpečnostní pokyny pro baterie VAROVÁNÍ: Baterie mohou explodovat nebo z nich může unikat kapalina, a mohou tak způsobit zranění nebo požár. Z důvodu snížení tohoto rizika:

• Pečlivě dodržujte všechny pokyny a varování uvedená na štítku baterie a na obalu.

• Baterie vždy vkládejte se správnou polaritou (+ a -) tak, jak je vyznačeno na baterii a na zařízení.

• Zabraňte zkratu kontaktů baterie.

• Nenabíjejte poškozené baterie.

• Nekombinujte staré baterie s novými. Staré baterie vždy nahrazujte novými bateriemi současně, a to stejnou značkou a typem.

• Vybité baterie okamžitě vyjměte a zlikvidujte v souladu s místními předpisy.

• Nelikvidujte staré baterie vhazováním do ohně.

• Ukládejte baterie mimo dosah dětí.

• Není-li zařízení používáno, vyjměte z něj baterie.116

Instalace baterií typu AA Vložte nové baterie typu AA do laseru FMHT1-77416 nebo FMHT1-77443. V modelu laseru FMHT1-77443 můžete použít také nabíjecí baterie typu AA. Budete-li používat nabíjecí baterie, postupujte podle pokynů v návodu pro nabíječku Stanley FatMax FMHT80690.

Otočte laser spodní stranou nahoru.

Zvedněte západku nacházející se na spodní části laseru, aby došlo k otevření krytu úložného prostoru (obr.

Vložte do přístroje čtyři nové kvalitní baterie typu AA a ujistěte se, zda jsou kontakty - a + každé baterie v poloze, jaká je vyznačena uvnitř úložného prostoru (obr.

Stlačte dolů kryt úložného prostoru tak, aby došlo k jeho řádnému zajištění (obr.

Nastavte spínač zapnuto/pojistka pro přepravu směrem doprava do polohy odjištěno/zapnuto (obr.

Ujistěte se, zda na klávesnici nebliká kontrolka (obr.

3), což znamená, že úroveň nabití baterie je vyšší než 5 % (> 5%). Jestliže kontrolka bliká červeně, znamená to, že je úroveň nabití baterie nižší než 5 %.

• S téměř vybitými bateriemi může laser ještě chvíli pokračovat v provozu, ale jas laserových paprsků bude rychle slábnout.

• Po vložení nových baterií a po opětovném zapnutí laseru budou mít laserové paprsky a čáry znovu maximální jas.

Není-li laser používán, nastavte spínač zapnuto/pojistka pro přepravu směrem DOLEVA do polohy zajištěno/ vypnuto (obr.

1a), aby nedocházelo k vybíjení baterií. Použití montážního bloku Na spodní části laseru je nastavitelný blok (obr.

• Chcete-li použít magnety nacházející se na přední části laseru (obr.

2), abyste laser upevnili na ocelový nosník, nevysunujte nastavitelný blok (obr.

1). To umožní srovnání spodního bodového paprsku s hranou ocelového nosníku.

• Chcete-li laser namontovat nad určitý bod na podlaze (pomocí univerzálního držáku nebo trojnožky), vysuňte nastavitelný blok tak, aby došlo k jeho řádnému zajištění (obr.

2). To umožní, aby byl spodní bod laseru zobrazen přes montážní otvor se závitem 5/8-11 a laser může být otočen přes otvor se závitem 5/8-11, aniž by došlo k změně svislé polohy laseru. Zapnutí laseru

Umístěte laser na hladký a rovný povrch tak, aby směřoval přímo dopředu směrem k protější stěně (poloha 0º ).

Nastavte spínač zapnuto/pojistka pro přepravu směrem doprava do polohy odjištěno/zapnuto (obr.

Stiskněte tlačítko (obr.

k zobrazení vodorovné laserové čáry, podruhé, aby došlo k zobrazení dolů směřujícího laserového bodu, a potřetí, aby došlo k zobrazení vodorovné laserové čáry i dolů směřujícího laserového bodu.

Zkontrolujte laserové paprsky. Laser je navržen tak, aby provedl automatické srovnání polohy.

• Je-li sklon laseru takový, že již nemůže provést automatické srovnání (> 4°), laserové paprsky budou opakovaně dvakrát blikat a na panelu s kontrolkami bude nepřetržitě blikat kontrolka (obr.

• Jestliže laserové paprsky blikají, znamená to, že laser není vodorovně (nebo svisle) srovnán a NESMÍ BÝT POUŽIT pro určení nebo vyznačení vodorovné nebo svislé roviny. Zkuste laser přemístit na rovnější plochu.

Stiskněte tlačítko (obr.

k zobrazení svislé laserové čáry z přední části laseru, podruhé, aby došlo k zobrazení svislé laserové čáry z boční části laseru a potřetí, aby došlo k zobrazení obou svislých laserových čar.

Stiskněte tlačítko (obr.

7), aby došlo k otestování Pulsního režimu. Na panelu bude svítit kontrolka a laserové paprsky budou jasnější, protože budou blikat s velmi vysokou frekvencí. Používejte pulzní režim pouze s detektorem pro vysílání laserových paprsků na velkou vzdálenost.117

Je-li JAKÝKOLI z následujících výroků PRAVDIVÝ, pokračujte podle pokynů pro Kontrolu přesnosti laseru, a to PŘED POUŽITÍM LASERU pro požadovanou práci.

• Jedná se o první použití tohoto laseru (v případě, kdy byl laser vystaven působení vysokých teplot).

• U laseru nebyla provedena kontrola přesnosti.

• Došlo k pádu tohoto laseru. Kontrola přesnosti laseru Utěsnění a kalibrace laserů jsou prováděny ve výrobním závodě. Doporučujeme vám, abyste provedli kontrolu přesnosti před prvním použitím tohoto laseru (v případě, kdy byl laser vystaven působení vysokých teplot) a potom v pravidelných intervalech, aby byla zajištěna přesnost prováděné práce. Při provádění jakýchkoli kontrol týkajících se přesnosti, které jsou uvedeny v tomto návodu, postupujte podle následujících kroků:

• Používejte největší možnou plochu/vzdálenost, která co nejvíce odpovídá provozní vzdálenosti. Čím větší je plocha/vzdálenost, tím snadnější je měření přesnosti laseru.

• Umístěte laser na hladký, rovný a stabilní povrch, který je rovný v obou směrech.

• Označte si střed laserového paprsku. Vodorovný paprsek - kontrola směru Provádění kontroly kalibrace vodorovného paprsku vyžaduje dvě stěny ve vzdálenosti 9 m. Je důležité, aby byla kontrola kalibrace prováděna pomocí vzdálenosti, která není kratší než vzdálenost aplikací, pro které bude nástroj používán.

Umístěte laser na konci stěny dlouhé 9 m, jako na (obr.

Stiskněte jednou tlačítko , aby došlo k zobrazení vodorovné čáry laseru.

Nastavte laser směrem k opačnému konci stěny a rovnoběžně s přilehlou stěnou.

Minimálně ve vzdálenosti 9 m si označte oddělené paprsky jako

Nastavte výšku laseru tak, aby byl střed laserového paprsku srovnán s

Změřte svislou vzdálenost mezi body

Je-li změřená hodnota větší než Přípustná vzdálenost mezi

pro odpovídající Vzdálenost mezi stěnami uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu. Vzdálenost mezi stěnami Přípustná vzdálenost mezi

9 m 6 mm 12 m 8 mm 15 m 10 mm Vodorovný paprsek - kontrola rozdílu výšky Provádění kontroly kalibrace vodorovného paprsku laseru vyžaduje jednu stěnu dlouhou minimálně 9 m. Je důležité, aby byla kontrola kalibrace prováděna pomocí vzdálenosti, která není kratší než vzdálenost aplikací, pro které bude nástroj používán.

Umístěte laser na konci stěny dlouhé 9 m, jako na (obr.

Stiskněte jednou tlačítko , aby došlo k zobrazení vodorovné čáry laseru.

Nastavte laser směrem k opačnému konci stěny a rovnoběžně s přilehlou stěnou.

Minimálně ve vzdálenosti 9 m si označte oddělené paprsky jako

Přemístěte laser k opačnému konci stěny (obr.

Nastavte laser směrem k prvnímu konci stejné stěny a rovnoběžně s přilehlou stěnou.

Nastavte výšku laseru tak, aby byl střed laserového paprsku srovnán s

Změřte svislou vzdálenost mezi body

Je-li změřená hodnota větší než Přípustná vzdálenost mezi

pro odpovídající Vzdálenost mezi stěnami uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu. Vzdálenost mezi stěnami Přípustná vzdálenost mezi

9 m 6 mm 12 m 8 mm 15 m 10 mm Svislý paprsek - Olovnice Kontrola kalibrace kolmosti laseru (olovnice) může být nejpřesněji provedena v místě, kde je k dispozici vysoká stěna s výškou ideálně 9 m. Jedna osoba musí být dole, kde je na podlaze postaven laser a další osoba musí být v blízkosti stropu, aby mohla na stropě označit bod vytvořený paprskem. Je důležité, aby byla kontrola kalibrace prováděna pomocí vzdálenosti, která není kratší než vzdálenost aplikací, pro které bude nástroj používán.

Umístěte laser na hladký, rovný a stabilní povrch, který je rovný v obou směrech (obr.

Stiskněte třikrát tlačítko , aby došlo k zobrazení předního a bočních svislých laserových paprsků.

Stiskněte dvakrát tlačítko , aby došlo k zobrazení dolů směřujícího laserového bodu.

Na rovném povrchu označte polohu bodu dolů směřujícího laserového paprsku

Na stropě si vyznačte dvě krátké čáry

, a to v poloze, kde se kříží přední a boční laserové paprsky.

Zvedněte a otočte laser o 180º a postavte jej tak, aby se laserový bod nacházel přesně nad bodem

, což je předcházející poloha laserového bodu, jak je zobrazeno na obr.

Zkontrolujte na stropě polohu dvou laserových paprsků. Nejsou-li rovnoběžné s označenými čarami

, otáčejte laserem, dokud nebudou laserové paprsky srovnány s

Na stropě si vyznačte dvě krátké čáry

, a to v poloze, kde se paprsky kříží.

Změřte vzdálenost mezi označenými čarami

a mezi označenými čarami

Je-li změřená hodnota větší než Přípustná vzdálenost mezi označenými čarami pro odpovídající Výšku stropu uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu. Výška stropu Přípustná vzdálenost mezi označenými čarami 2,5 m 1,5 mm 3 m 2,0 mm 4 m 2,5 mm 6 m 4 mm 9 m 6 mm 90º mezi svislými paprsky Kontrola přesnosti 90º mezi předními a bočními laserovými paprsky vyžaduje otevřenou plochu s rozměry minimálně 6 x 3 m.

Umístěte laser na hladký, rovný a stabilní povrch, který je rovný v obou směrech, jak je zobrazeno na obr.

Stiskněte třikrát tlačítko , aby došlo k zobrazení předního a bočních svislých laserových paprsků.

Stiskněte dvakrát tlačítko , aby došlo k zobrazení dolů směřujícího laserového bodu.

Podél předního laserového paprsku si vyznačte tři polohy

středovým bodem laserového paprsku.

Umístěte laser tak, aby se dolů směřující bod nacházel nad

a aby byl přední laserový paprsek srovnán s

podél bočního laserového paprsku ve vzdálenosti alespoň 3 m od laseru.

Otočte laser ve směru pohybu hodinových ručiček o 90º.

Umístěte laser tak, aby se dolů směřující bod nacházel nad

a aby byl přední laserový paprsek srovnán s

Podél bočního laserového paprsku si označte

Změřte vzdálenost mezi

Je-li změřená hodnota větší než Přípustná vzdálenost mezi

pro odpovídající Vzdálenost od

uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu. Vzdálenost od

Přípustná vzdálenost mezi

3 m 3,2 mm 4 m 3,5 mm 5 m 4,5 mm 6 m 5,5 mm 7 m 6 mm Použití laseru Pokyny pro použití

• Vždy si vyznačte střed paprsku vytvářeného laserem.

• Extrémní změny teploty mohou způsobit pohyb vnitřních částí laseru a tím mohou ovlivnit jeho přesnost. Během práce provádějte častou kontrolu přesnosti.

• Došlo-li k pádu laseru, zkontrolujte, zda je stále správně kalibrován.

• Je-li laser správně kalibrován, provádí automatické srovnání. Každý laser je kalibrován již ve výrobě tak, aby při postavení na rovnou plochu s tolerancí sklonu ± 4° našel vodorovnou polohu. Není vyžadováno žádné ruční seřízení.

• Používejte laser na hladkém a rovném povrchu. Vypnutí laseru Není-li laser používán, nastavte spínač zapnuto/pojistka pro přepravu do polohy vypnuto/zajištěno (obr.

1a). Není-li tento spínač nastaven do polohy zajištěno, laser se nevypne. Použití laseru s příslušenstvím VAROVÁNÍ: Jiné příslušenství, než je příslušenství nabízené společností Stanley, nebylo s tímto laserem testováno. Proto by mohlo být použití takového příslušenství s tímto laserem velmi nebezpečné. Používejte pouze příslušenství Stanley, které je doporučeno pro použití s tímto modelem. Příslušenství, které může být vhodné pro jeden typ laseru, může vést k vzniku úrazu, bude-li použito s jiným typem laseru. Na spodní části laseru jsou dva závitové otvory 1/4-20 a 5/8-11 (obr.

), které mohou být použity pro našroubování příslušenství Stanley. Používejte pouze příslušenství Stanley určené k práci s tímto výrobkem. Dodržujte pokyny uvedené u příslušenství. Doporučené příslušenství pro použití s tímto laserem můžete zakoupit u nejbližšího autorizovaného prodejce nebo v autorizovaném servisu. Potřebujete-li pomoc při výběru jakéhokoli příslušenství, kontaktujte prosím nejbližší autorizovaný servis Stanley nebo navštivte internetovou adresu: http://www.2helpU.com. Údržba

• Není-li tento laser používán, očistěte jeho vnější části vlhkým hadříkem, otřete laser do sucha měkkým a suchým hadříkem a potom tento laser uložte do dodávaného kufříku.

• I když je vnější povrch laseru odolný proti rozpouštědlům, NIKDY nepoužívejte rozpouštědla pro čištění laseru.

• Neskladujte tento laser při teplotách, které jsou nižší než -20 ˚C nebo vyšší než 60 ˚C.

• Z důvodu zajištění přesnosti vaší práce provádějte častou kontrolu, zda je laser správně kalibrován. Kontrola kalibrace a další opravy musí být prováděny v autorizovaném servisu Stanley.120

Odstraňování závad Laser nelze zapnout

• Zkontrolujte baterie typu AA:

• Každá baterie musí být správně vložena tak, aby kontakty (+) a (–) odpovídaly zobrazení v úložném prostoru pro baterie.

• Kontakty baterie musí být čisté a nesmí být zkorodované.

• Používejte nové, kvalitní a značkové baterie, aby bylo omezeno riziko úniků z baterií.

• Ujistěte se, zda jsou baterie typu AA v dobrém stavu. Pokud si nejste jisti, vyzkoušejte nové baterie.

• Používáte-li nabíjecí baterie, ujistěte se, zda jsou tyto baterie zcela nabity.

• Zajistěte, aby byl laser v suchém prostředí.

• Překročí-li teplota laseru 50 °C, laser nelze zapnout. Pokud byl laser uložen v extrémně horkém prostředí, nechejte jej vychladnout. Laser nebude při stisknutí tlačítka zapnuto/ pojistka pro přepravu poškozen, pokud byl před použitím ochlazen na správnou teplotu. Laserové paprsky blikají Tyto lasery jsou navrženy tak, aby provedly automatické srovnání polohy až po odchylku od vodorovné polohy v průměru 4° ve všech směrech. Je-li sklon laseru tak velký, že již nemůže dojít k jeho automatickému srovnání, laserové paprsky budou blikat, což bude indikovat překročení povoleného rozsahu. BLIKAJÍCÍ LASEROVÉ PAPRSKY ZNAMENAJÍ, ŽE LASER NENÍ VODOROVNĚ NEBO SVISLE SROVNÁN A NESMÍ BÝT POUŽIT PRO STANOVENÍ NEBO VYZNAČENÍ VODOROVNÉ NEBO SVISLÉ ROVINY. Zkuste laser přemístit na rovnější plochu. Laserové paprsky se nepřestávají pohybovat Laser je velmi přesný přístroj. Nebude-li laser umístěn na stabilním (a nehybném) povrchu, bude se stále snažit nalézt srovnanou polohu. Nepřestane-li se paprsek pohybovat, zkuste laser přemístit na stabilnější povrch. Zkuste se také ujistit, zda je povrch relativně plochý a rovný tak, aby byl laser stabilní. Servis a opravy Poznámka: Demontáž laserové vodováhy způsobí zrušení platnosti všech záruk na tento výrobek. Z důvodu zajištění BEZPEČNOSTI a SPOLEHLIVOSTI výrobku svěřte provádění jeho oprav, údržby a seřízení autorizovanému servisu. Servis nebo údržba prováděná nekvalikovanou osobou může vést k způsobení úrazu. Chcete-li najít nejbližší autorizovaný servis Stanley, navštivte adresu http://www.2helpU.com.121

Světelný zdroj Laserové diody Vlnová délka laseru 630 - 680 nm - viditelná 510 - 530 nm - viditelná (všechny čáry)

630 - 680 nm - viditelná (laserový bod)

Výkon laseru ≤ 1,0 mW - LASEROVÉ ZAŘÍZENÍ TŘÍDY 2 Pracovní dosah 20 m 50 m s detektorem 30 m 50 m s detektorem Přesnost - všechny čáry ± 3 mm na 10 m Přesnost - bod směřující svisle dolů ± 6 mm na 10 m Napájecí zdroj 4 alkalické baterie typu AA (1,5 V) (stejnosměrné napětí 6 V) 4 alkalické baterie typu AA (1,5 V) (stejnosměrné napětí 6 V) nebo 4 baterie NiMH (1,2 V) (stejnosměrné napětí 4,8 V) Provozní teplota -10 °C až 50 °C Teplota pro uložení -20 °C až 60 °C Třída ochrany IP54 - Odolnost proti vnikání prachu a vody122
