BRUGSANVISNING FMHT177416 STANLEY

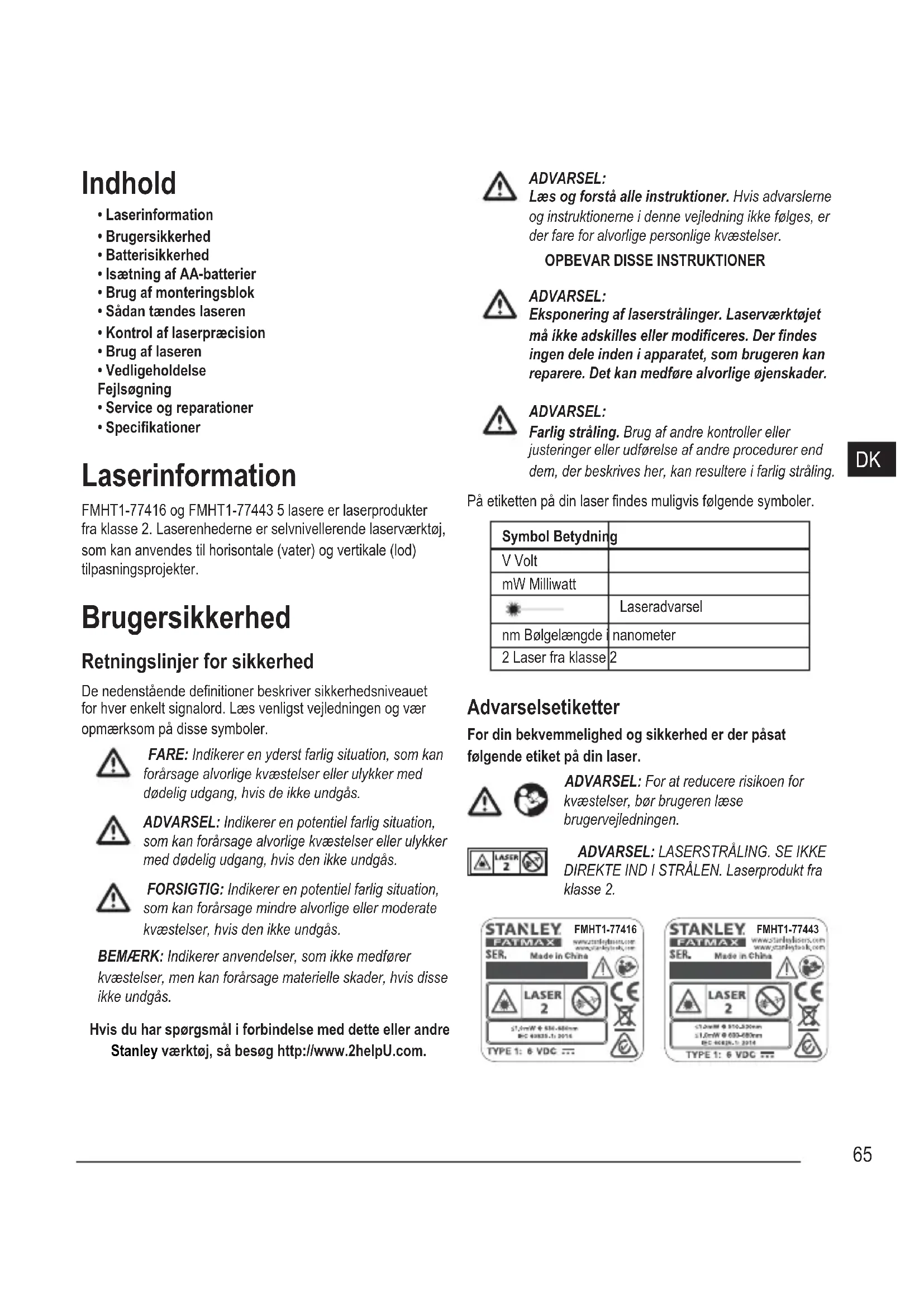

• Laserinformation
• Brugersikkerhed
• Batterisikkerhed
  • Isætning af AA-batterier
  • Brug af monteringsblok
• Sådan tændes laseren
• Kontrol af laserpræcision
• Brug af laseren
  • Vedligeholdelse
  Fejlsøgning
  • Service og reparationer
• Specifikationer

Laserinformation

FMHT1-77416 og FMHT1-77443 5 lasere er laserprodukter fra klasse 2. Laserenhederne er selvnivellerende laserværktøj, som kan anvendes til horisontale (vater) og vertikale (lod) tilpasningsprojekter.

Brugersikkerhed

Retningslinjer for sikkerhed

De nedenstående definitioner beskriver sikkerhedsniveauet for hver enkelt signalord. Læs venligst vejledningen og vær opmærksom på disse symboler.

FARE: Indikerer en yderst farlig situation, som kan forårsage alvorlige kvæstelser eller ulykker med dødelig udgang, hvis de ikke undgås.

ADVARSEL: Indikerer en potentiel farlig situation, som kan forårsage alvorlige kvæstelser eller ulykker med dødelig udgang, hvis den ikke undgås.

FORSIGTIG: Indikerer en potentiel farlig situation, som kan forårsage mindre alvorlige eller moderate kvæstelser, hvis den ikke undgås.

BEMÆRK: Indikerer anvendelser, som ikke medfører kvæstelser, men kan forårsage materielle skader, hvis disse ikke undgås.

Hvis du har spørgsmål i forbindelse med dette eller andre Stanley værktøj, så besøg http://www.2helpU.com.

ADVARSEL: Læs og forstå alle instruktioner. Hvis advarslerne og instruktionerne i denne vejledning ikke følges, er der fare for alvorlige personlige kvæstelser.

OPBEVAR DISSE INSTRUKTIONER

ADVARSEL: Eksponering af laserstrålinger. Laserværktøjet må ikke adskilles eller modificeres. Der findes ingen dele inden i apparatet, som brugeren kan reparere. Det kan medføre alvorlige øjenskader.

ADVARSEL: Farlig stråling. Brug af andre kontroller eller justeringer eller udførelse af andre procedurer end dem, der beskrives her, kan resultere i farlig stråling.

På etiketten på din laser findes muligvis følgende symboler.

Symbol Betydning
V Volt
mW Milliwatt
	Laseradvarsel
nm Bølgelængde i nanometer
2 Laser fra klasse	2

Advarselsetiketter

For din bekvemmelighed og sikkerhed er der påsat følgende etiket på din laser.

ADVARSEL: For at reducere risikoen for kvæstelser, bør brugeren læse brugervejledningen.

ADVARSEL: LASERSTRÅLING. SE IKKE DIREKTE IND I STRÅLEN. Laserprodukt fra klasse 2.

• Brug ikke laseren i områder med eksplosionsfare som f.eks. nær letantændelige væsker, gasser eller støv. Dette værktøj kan danne gnister, som kan antænde støv eller dampe.
• Opbevar laseren uden for børns eller andre uøvede personers rækkevidde, når den ikke er i brug. Lasere er farlige i hænderne på uøvede brugere.
• Servicering af værktøj SKAL skal udføres af kvalificeret reparationspersonale. Servicering eller vedligeholdelse udført at ukvalificeret personale kan medføre kvæstelser. Besøg http://www.2helpU.com for at finde en Stanley servicefilial i nærheden.
• BRUG IKKE optiske værktøjer som f.eks. et teleskop eller linser til at se ind i laserstrålen. Det kan medføre alvorlige øjenskader.
• Laseren må ikke placeres i en position, som udgør at uvedkommende med eller uden forsæt kigger ind i laserstrålen. Det kan medføre alvorlige øjenskader.
• Laseren må ikke anbringes i nærheden af en reflekterende overflade, som forårsager at laserstrålen reflekteres hen mod uvedkommende personers øjne. Det kan medføre alvorlige øjenskader.
• Sluk for laseren, när den ikke er i brug. Faren for at se ind i laserstrålen forøges, så længe den er tændt.
• Laseren må på ingen måde modificeres. Modificering af værktøjet kan resultere i farlig laserstråling.
• Laseren må ikke anvendes i nærheden af børn, og lad ikke børn bruge laseren. Det kan medføre alvorlige øjenskader.
• Fjern eller overdæk ikke advarselsetiketter. Hvis etiketterne fjernes, kan brugeren eller andre uvedkommende personer udsættes for utilsigtet stråling.
• Placér laseren sikkert på en jævn overflade. Hvis laseren falder ned, kan det medføre beskadigelse af laseren eller alvorlige kvæstelser.

Personlig sikkerhed

• Vær opmærksom, hold øje med hvad du gør, og brug almindelig sund fornuft, når du anvender et laseren. Brug ikke laseren, når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under betjening af laseren kan forårsage alvorlige personskader.
• Anvend personligt beskyttelsesudstyr. Anvend altid øjenbeskyttelse. Alt efter arbejdsforholdene skal der bæres beskyttelsesudstyr så som støvmaske, skridsikre sko, hård hjelm og høreværn, hvilket reducerer faren for kvæstelser.

Brug og vedligeholdelse af værktøj

• Laseren må ikke anvendes, hvis tænd/sluk/transportlåskontakten ikke kan tænde eller slukke for laseren. Ethvert værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
• Følg instruktionerne i afsnittet Vedligeholdelse i denne vejledning. Brug af uautoriserede dele eller hvis instruktionerne under Vedligeholdelse ikke læses, er der fare elektrisk stød eller kvæstelser.

Batterisikkerhed

ADVARSEL: Batterier kan eksplodere eller lække og forårsage kvæstelser eller brand. Overhold følgende for at formindske denne fare:

• Følg omhyggeligt alle instruktioner og advarsler på batterietiketten og -emballagen.
• Batterier skal altid isættes korrekt mhp. polariteten (+ og –), iht. markeringerne på batteriet og udstyret.
• Kortslut ikke batteripoler.
• Oplad ikke engangsbatterier.
• Bland ikke gamle batterier med nye. Udskift alle batterier med nye batterier af samme mærke og type samtidigt.
• Tag alle brugte batterier ud med det samme og bortskaf dem iht. bestemmelserne.
• Udsæt ikke batterier for ild.
• Batterierne skal være uden for børns rækkevidde.
• Fjern batterierne, når apparatet ikke er i brug.

Isætning af AA-batterier

Isæt nye AA-batterier i FMHT1-77416 eller FMHT1-77443 laseren. I FMHT1-77443 laseren kan du også ilægge AA genopladelige batterier. Når du bruger genopladelige batterier, henvises der til vejledningen til Stanley FatMax FMHT80690 oplader.

1. Vend laseren på hovedet.
2. Løft lasken op på laseren for at åbne batterirummets dæksel (ill. B #1).
3. Isæt fire nye mærkevare AA batterier af høj kvalitet og sørg for at placere - og + enderne for hvert batteri i overensstemmelse med markeringerne inden i batterirummet (ill. B #2).
4. Skub batterirummets dæksel lukket, indtil det går i indgreb (ill. B #3).
5. Skub tænd/sluk/transportlås-kontakten til højre hen mod afspærring/ON-positionen (ill. Ⓐ #1b).
6. På tastaturet skal du sørge for, at (ik. A #3) ikke blinker (> 5%). Hvis blinker, betyder dette, at batteriniveauet er under 5%.

- Laseren fungerer endnu et kort stykke tid, mens batteriets opladning aftager og laserlinjerne og -prikkerne hurtigt mister deres styrke.

- Efter der er isat nye batterier, og laseren slås til ON igen, vender laserlinjerne og -prikkerne tilbage til fuld lysstyrke.

1. Når laseren ikke er i brug, skal du skubbe tænd/sluk/ transportlåse-kontakten til VENSTRE til låst/OFF-position (ill. Ⓐ #1a) for at spare batteristrøm.

Brug af monteringsblok

På bunden af laseren er der en bevægelig blok (ill. D).

• For at bruge magneterne på forsiden af laseren (ill. Ⓐ #2) til at montere laseren mod siden af stålstrålen må du ikke udvide den bevægelige blok (ill. Ⓓ #1). Dette gør det muligt at justere den nederste prik med stålstrålens kant.
• For at montere laseren over et punkt på gulvet (ved hjælp af et multifunktionsbeslag eller en trefod) skal du trække den bevægelige blok ud, indtil den klikker på plads (ill. D #2). Dette gør det muligt at vise den nederste prik gennem 5/8-11 monteringshullet og at rotere laseren over 5/8-11 monteringshullet uden at flytte laserens vertikale position.

Sådan tændes laseren

1 Placer laseren på en glat, plan, nivelleret overflade, hvor laseren peger lige fremad mod den modsatte væg (0° position).
2. Skub tænd/sluk/transportlås-kontakten til højre hen mod afspærring/ON-positionen (ill. Ⓐ #1b).
3. Tryk på (A) #6) én gang for at vise en horisontal laserlinje, en gang til for at vise en nederste prik og en tredje gang for at vise en horisontal linje og en nederste prik.
4. Kontrollér laserstrålerne. Laseren er konstrueret til selvnivellering.

• Hvis laseren er vippet så meget, at den ikke kan selvnivellere ( > 4^ ), blinker laserstrålerne kontinuerligt to gange, og (ill. A #4) blinker konstant på tastaturet.

• Hvis laserstrålerne blinker, er laseren ikke i vater (eller i lod) og SKAL IKKE ANVENDES til bestemmelse eller markering i vater eller lod. Placér laseren igen på en jævn overflade.

• Tryk på (i). A #5) én gang for at vise en vertikal laserlinje fra forsiden af laseren, en anden gang for at vise en vertikal laserlinje fra siden af laseren og en tredje gang for at vise begge vertikale linjer.

• Tryk på (A) #7) for at teste pulstilstanden.

Lyser, og laserstrålerne ser lysere ud, eftersom de blinker ved en meget hurtig hastighed. Du vil kun bruge pulstilstand med en detektor for at vise laserstrålerne i lang rækkevidde.

1. Hvis NOGLE af følgende konstateringer er SANDE, skal der fortsættes med instruktionerne for Kontrol af laserpræcisionINDEN LASEREN ANVENDES til et projekt.

2. Dette er første gang du anvender laseren (i tilfælde af at laseren er blevet udsat for ekstremt høje temperaturer).

3. Laseren er ikke blevet kontrolleret for præcision i et stykke tid.
4. Laseren er muligvis styret ned.

Kontrol af laserpræcision

Laserværktøjet er tætnet og kalibreret på fabrikken. Det anbefales, at du udfører en præcisionskontrol inden brug af laseren den første gang (i tilfælde af at laseren blev udsat for ekstremt høje temperaturer) og derefter regelmæssigt for at sikre præcisionen af dit arbejde. Når der udføres præcisionskontroller, som er nævnt i denne vejledning, skal disse retningslinjer følges:

• Brug det/den størst mulige område/afstand, der er tæt på den afstand, som værktøjet vil blive anvendt på. Jo større området/afstanden er, jo lettere bliver det at måle laserens præcision.
• Placér laseren på en glat, jævn og stabil overflade, som er i vater i begge retninger.
• Markér midten af laserstrålen.

Horizontal stråle - Scanningsretning

Kontrol af den horisontale scanningskalibrering af laseren kræver to vægge 9 m (30') fra hinanden. Det er vigtigt at udføre en kalibreringskontrol med en distance, der ikke er kortere end distancen af anvendelserne, som værktøjet vil blive brugt til.

1. Placer laseren mod enden af en 9 m (30') væg (ill. E #1).
2. Tænd for laseren.
3. Tryk ✅ en gang for at få vist en horizontal laserstråle.
4. Drej laseren mod den modsatte ende af væggen og parallelt med den tilstødende væg.
5. Mindst 9 m (30') væk på laserstrålen, marker ⓐ og ⓑ.
6. Drej laseren 180°.
7. Juster højden af laseren, så midten af strålen er nivelleret med ⓐ (ill. Ⓔ #2).
8. Direkte over eller under ⓑ, marker Ⓓ langs laserstrålen (ill. Ⓔ #3).
9. Mål den vertikale distance mellem ⓑ og Ⓒ.
10. Hvis din måling er større end den Tilladte afstand mellem ⓑ og Ⓕ for den tilsvarende Afstand mellem væggene i følgende skema, skal laseren serviceres hos et autoriseret servicecenter.

Afstand mellemvæggene	Tilladt afstandMellem ⓑ og Ⓒ
9m (30') 6mm	(1/4")
12m (40') 8mm	(5/16")
15m (50') 10mm	(13/32")

Horizontal stråle - Hældningsretning

Kontrol af den horisontale hældningskalibrering af laseren kræver en enkelt væg på mindst 9 m (30') lang. Det er vigtigt at udføre en kalibreringskontrol med en distance, der ikke er kortere end distancen af anvendelserne, som værktøjet vil blive brugt til.

1. Placer laseren mod enden af en 9 m (30') væg (ill. F #1).
2. Tænd for laseren.
3. Tryk ☐ en gang for at få vist en horizontal laserstråle.
4. Drej laseren mod den modsatte ende af væggen og parallelt med den tilstødende væg.
5. Mindst 9 m (30') væk på laserstrålen, marker ⓐ og Ⓑ.
6. Flyt laseren til den modsatte ende af væggen (ill. Ⓕ#2).
7. Placer laseren mod den første ende af den samme væg og parallelt med den tilstødende væg.
8. Juster højden af laseren, så midten af strålen er nivelleret med b.
9. Direkte over eller under ⓐ, marker Ⓒ langs laserstrålen (ill. Ⓕ #3).
10. Mål afstanden mellem ⓐ og ⓒ.
11. Hvis din måling er større end den Tilladte afstand mellem a og c for den tilsvarende Afstand mellem væggene i følgende skema, skal laseren serviceres hos et autoriseret servicecenter.

Afstand mellemvæggene	Tilladt afstandMellem a og c
9m (30') 6mm (1/4")
12m (40') 8mm ($/16")
15m (50') 10mm (13/32")

Vertikal stråle - Lod

Kontrollen af den vertikale (lod) kalibrering af laseren kan gøres mest præcist, når der er tilstrækkelig vertikal højde til rådighed, hvilket ideelt er 9 m (30'), med en person i gulvhøjde, som positionerer laseren, og en anden person tæt ved loftet til at markere strålens position. Det er vigtigt at udføre en kalibreringskontrol med en distance, der ikke er kortere end distancen af anvendelserne, som værktøjet vil blive brugt til.

1. Placér laseren på en glat, jævn og stabil overflade, som er i vater i begge retninger (ill. Ⓖ #1).
2. Tænd for laseren.
3. Tryk 4 tre gange for at vise de frontale og side vertikale stråler.
4. Tryk ⚙ to gange for at vise den nederste prik.
5. Marker på den plane overflade positionen af den nederste prik a (ill. G #2).
6. Marker på loftet to korte linjer ⓑ og Ⓒ, hvor den frontale og side laser strålerne krydser.
7. Tag laseren og drej den 180°, og placer den nederste prik direkte over a, den forrige position af den nederste prik, som vist på ill. G #3.
8. Kig på loftet på positionen af de to laserstråler. Hvis de ikke er parallelle med markerede linjer b og c, skal du dreje laseren, indtil laserstrålerne er tæt på linje med b og c.
9. Marker på loftet to korte linjer ⓓ og Ⓔ, hvor strålerne krydser.
10. Mål afstanden mellem markerede linjer ⓑ og ⓓ, og markerede linjer ⓒ og ⓔ.
11. Hvis din måling er større end Tilladt afstand mellem markerede linjer for den tilsvarende Loftshøjde i følgende skema, skal laseren serviceres hos et autoriseret servicecenter.

Loftshøjde	Tilladt afstandMellem markerede linjer
2,5m (8') 1,5mm (1/16")
3m (10') 2,0mm (3/32")
4m (14') 2,5mm (1/8")
6m (20') 4mm (5/32")
9m (30') 6mm (1/4")

90° Mellem vertikale stråler

Kontrol af 90° nøjagtighed mellem de frontale og side vertikale stråler kræver et åbent gulvareal på mindst 6 m x 3 m (20' x 10').

1. Placér laseren på en glat, jævn og stabil overflade, som er i vater i begge retninger, som vist på ill. H #1.
2. Tænd for laseren.
3. Tryk ↓ tre gange for at vise de frontale og side vertikale stråler.
4. Tryk ⬤ to gange for at vise den nederste prik.
5. Langs den frontale laserstråler skal du markere tre placeringer a, b og c; hvor b er ved midterpunktet af laserstrålen.
6. Placer laseren, så den nederste prik er over ⓑ og den frontale laserstråle er på niveau med ⓒ(ill. Ⓗ #2).
7. Marker en placering ⓔ langs side laserstrålen mindst 3m (10') væk fra laseren.
8. Drej laseren med uret 90°.
9. Placer laseren, så den nederste prik er over ⓑ og den frontale laserstråle er på niveau med ⓔ(ill. Ⓗ #3).
10. Langs sidelaserstrålen skal du markere f nær a.
11. Mål afstanden mellem ⓐ og ⓕ.
12. Hvis din måling er større end den Tilladte afstand mellem a & f for den tilsvarende Afstand fra b to a i følgende skema, skal laseren serviceres hos et autoriseret servicecenter.

Afstand fra ⓑ til ⓐ	Tilladt afstandMellem ⓐ & ⓕ
3m (10') 3,2mm (1/8")
4m (14') 3,5mm (5/32")
5m (17') 4,5mm (3/16")
6m (20') 5,5mm (7/32")
7m (23') 6mm (1/4")

Brug af laseren

Betjeningstips

• Markér altid midten af strålen, som laseren danner.
• Ekstreme temperaturændringer kan forårsage at indvendige dele bevæger sig, hvilket har indflydelse på præcisionen. Kontrollér præcisionen ofte under arbejdet.
• Hvis laseren falder ned på gulvet, skal du kontrollere, at den stadig er kalibreret.
• Så længe laseren er kalibreret korrekt, er den selvnivellerende. Hver laser er kalibreret på fabrikken til at finde vater, så længe den er positioneret på en flad overflade inden for ca. ± 4° ift. vater. Det er ikke nødvendigt med manuelle justeringer.
• Brug laseren på en glat, plan, jævn overflade.

Sådan slukkes laseren

Skub tænd/sluk/transportläs-kontakten hen på OFF/låsepositionen (ill. Ⓐ #1a), när laseren ikke er i brug. Hvis kontakten ikke er placeret i den läste position, slukkes laseren ikke.

Brug af laseren med tilbehør

ADVARSEL:

Siden andet tilbehør end det, der tilbydes af Stanley, ikke er blevet afprøvet med denne laser, kan brug af sådant tilbehør med denne laser være farlig.

Brug kun Stanley tilbehør, som er anbefalet til brug med denne model. Tilbehør, der kan være velegnet til en laser, kan skabe risiko for personskade, når det bruges med en anden laser.

Bunden af laseren er udstyret med 1/4-20 og 5/8-11 hungevind (ill. ©), som passer til aktuelt eller nyt Stanley tilbehør. Brug kun Stanley tilbehør, som er specificeret til brug med denne laser. Følg vejledningen der følger med tilbehøret.

Anbefalet tilbehør til brug med denne laser kan købes hos din lokale forhandler eller autoriserede servicecenter. Hvis du har brug for hjælp med at finde tilbehør, bedes du kontakte Stanley servicecenteret, eller besøge vores websted: http://www.2helpU.com.

Vedligeholdelse

• Når laseren ikke er i brug, skal de udvendige dele rengøres med en fugtig klud, laseren skal tørres af med en blød, tør klud - vær sikker på at den er tør - og derefter skal den deponeres i den medleverede kasse.
• Selvom laserens ydre er modstandsdygtig over for opløsningsmidler, må der ALDRIG anvendes opløsningsmidler til at rengøre laseren.
• Undlad at opbevare laseren ved temperaturer på under -20°C (-5°F) eller over 60°C (140°F).
• For at bibeholde nøjagtigheden af dit arbejde, skal laseren kontrolleres regelmæssigt for at sikre, at den er kalibreret korrekt.

Kalibreringskontroller og andre vedligeholdelsesreparationer kan udføres af Stanley-servicecentre.

Fejlsøgning

Laseren tænder ikke

• Kontrollér AA-batterierne for at sikre:
• Hver batteri er isat korrekt i overensstemmelse med (+) og (−) mærkerne inden i batterirummet.
• Batterikontakterne er rene og uden rust eller korrosion.
• Batterierne er nye mærkebatterier af høj kvalitet for at reducere risikoen for at batterierne lækker.
• Kontrollér at AA batterier er i korrekt stand. Hvis du er i tvivl, så sæt nye batterier i.
• Når du bruger genopladelige batterier, skal du sørge for, at batterierne er helt ladet op.
  • Vær sikker på at laseren er tør.
• Hvis laserenheden er opvarmet til over 50 °C (120 °F), kan den ikke TÄENDES. Hvis laseren har været opbevaret under ekstremt høje temperaturer, så giv den tid til at køle af. Lasernivelleringen beskadiges ikke ved at anvende tænd/ sluk/transportlåse-kontakten inden afkølingen til korrekt driftstemperatur.

Laserstrålen blinker

Laseren er konstrueret til at være selvnivellerende op til ca. 4° i alle retninger. Hvis laseren er vippes så meget, at den interne mekanisme ikke kan stille sig selv i vater, vil laseren blinke, hvilket indikerer at hældningsområdet er blevet overskredet. LASERSTRÅLERNE BLINKER, NÅR DEN IKKE ER I VATER ELLER I LOD, OG IKKE SKAL ANVENDES TIL BESTEMMELSE ELLER MARKERING I VATER ELLER LOD. Placér laseren igen på en mere jævn overflade.

Laserstrålerne bliver ved med at bevæge sig

Laseren er et præcisionsinstrument. Hvis det ikke placeres på en stabil (og ubevægelig) overflade, vil laseren derfor blive ved med at forsøge at finde vater. Hvis strålen ikke vil holde op med at bevæge sig, så prøv at placere laseren på en mere stabil overflade. Forsøg også at sørge for at overfladen er relativt flad og nivelleret, så laseren er mere stabil.

Bemærk: Garantien bortfalder, hvis lasernivelleringsenheden demonteres.

For at sikre produktets SIKKERHED og PÅLIDELIGHED, bør reparationer, vedligeholdelse og justeringer udføres af autoriserede servicecentre. Servicering eller vedligeholdelse udført at ukvalificeret personale kan resultere i farer for kvæstelser. Besøg http://www.2helpU.com for at finde en Stanley servicefilial i nærheden.

Specifikationer

	FMHT1-77416 FMHT1-77443
Lyskilde Laserdioder
Laserbølgelængde 630 – 680 nm synlig 510 – 530 nm synlig (alle linjer)		630 – 680 nm synlig (nederste prik)
Lasereffekt ≤1.0 mW LASERPRODUKT FRA KLASSE 2
Arbejdsområde 20m (65')	50m (165') med detektor	30m (100')50m (165') med detektor
Nøjagtighed - alle linjer ±3mm pr. 10m (±1/8" pr. 30')
Præcision - nederste prik ±6mm pr. 10m (±1/4" pr. 30')
Forsyningskilde 4 AA Alkaline (1,5 V) batterier (6V DC) 4 AA Alkaline (1,5 V) batterier (6V DC) eller4 AA NiMH (1,2 V) batterier (4,8V DC)
Driftstemperatur 14°F til 122°F (-10°C to 50°C)
Opbevaringstemperatur -20°C til 60°C (-5°F til 140°F)
Miljø Vand & støvresistent iht. IP54

Innehåll

Sikkerhetsanvisninger

MERK: Varsler om en bruk som ikke relateres til personskade, men som, hvis den ikke unngås, kan føre til materielle skader.

Hvis du har spørsmål eller kommentarer om dette eller et hvilket som helst Stanley-verktøy, gå til http://www.2helpU.com.
