KULLANIM KILAVUZU FMHT177416 STANLEY

• Lazer Bilgileri
- Kullanıcı Güvenliği
- Pil Güvenliği
• AA Pillerin Takılması
• Montaj Bloğunun Kullanılması
- Lazerin Açılması
• Lazer Hassasiyetini Kontrol Etme
- Lazerin Kullanılması
• Bakim
- Sorun Giderme
- Servis ve Onarımlar
- Teknik Özellikler

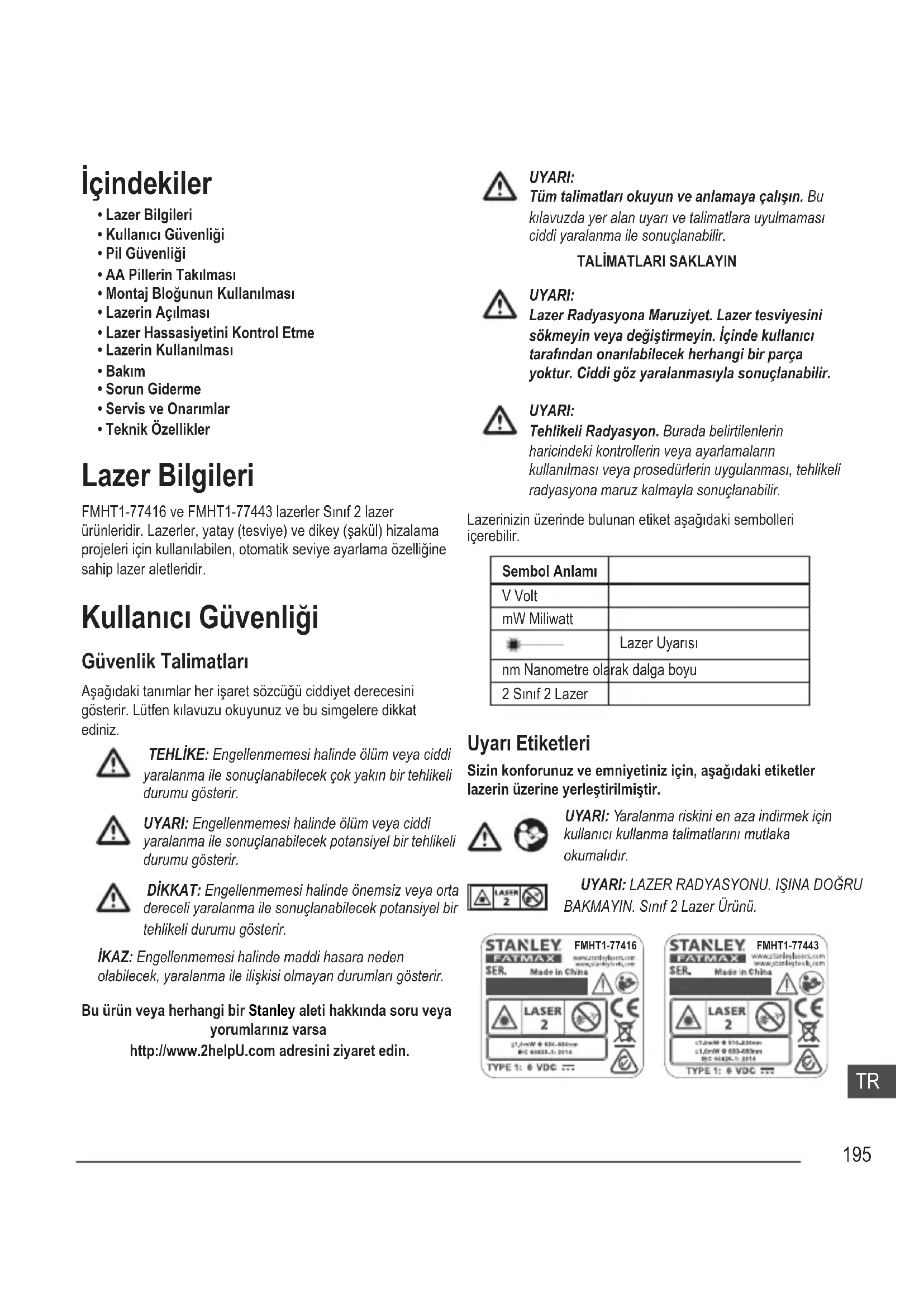

Lazer Bilgileri

FMHT1-77416 ve FMHT1-77443 lazerler Sınıf 2 lazer ürünleridir. Lazerler, yatay (tesviye) ve dikey (şakül) hizalama projeleri için kullanılabilen, otomatik seviye ayarlama özelliğine sahip lazer aletleridir.

Kullanıcı Güvenliği

Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Bu ürün veya herhangi bir Stanley aleti hakkında soru veya yorumlarınız varsa

http://www.2helpU.com adresini ziyaret edin.

UYARI:

Tüm talimatları okuyun ve anlamaya çalışın. Bu kılavuzda yer alan uyarı ve talimatlara uyulmaması ciddi yaralanma ile sonuçlanabilir.

TALİMATLARI SAKLAYIN

UYARI:

Lazer Radyasyona Maruziyet. Lazer tesviyesini sökmeyin veya değiştirmeyin. İçinde kullanıcı tarafından onarılabilecek herhangi bir parça yoktur. Ciddi göz yaralanmasıyla sonuçlanabilir.

UYARI:

Tehlikeli Radyasyon. Burada belirtilenlerin haricindeki kontrollerin veya ayarlamaların kullanılması veya prosedürlerin uygulanması, tehlikeli radyasyona maruz kalmayla sonuçlanabilir.

Lazerinizin üzerinde bulunan etiket aşağıdaki sembolleri içerebilir.

Sembol Anlamı
V Volt
mW Miliwatt
	Lazer Uyarısı
nm Nanometre olarak dalga boyu
2 Sınıf 2 Lazer

Uyarı Etiketleri

Sizin konforunuz ve emniyetiniz için, aşağıdaki etiketler lazerin üzerine yerleştirilmiştir.

UYARI: Yaralanma riskini en aza indirmek için kullanıcı kullanma talimatlarını mutlaka okumalıdır.

UYARI: LAZER RADYASYONU. IŞINA DOĞRU BAKMAYIN. Sınıf 2 Lazer Ürünü.

STANLEY FATMAX FMHT1-77416 www.stanleymax.com www.stanleymax.com SER. Made in China LASER 2 CE TYPE 1: 6 VDC ...

• Lazeri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi tehlikeli ortamlarda çalıştırmayın. Bu alet, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
• Kullanılmayan bir lazeri çocukların ve eğitim almamış kişilerin erişemeyeceği bir yerde saklayın. Lazerler, eğitimsiz kullanıcıların elinde tehlikelidir.
• Alet servis bakımının eğitimli bakım personeli tarafından yapılması ZORUNLUDUR. Eğitimli olmayan personel tarafından yapılan servis veya bakım yaralanmalara neden olabilir. Size en yakın Stanley servis merkezini öğrenmek için http://www.2helpU.com adresini ziyaret edin.
• Lazer ışını görüntülemek için teleskop veya takeometre gibi optik aletleri kullanmayın. Ciddi göz yaralanmasıyla sonuçlanabilir.
• Lazeri, kimsenin kasıtlı ya da kasıtsız bir şekilde doğrudan lazer ışınına bakabileceği bir konuma yerleştirmeyin. Ciddi göz yaralanmasıyla sonuçlanabilir.
• Lazeri, lazer ışınının herhangi birinin gözlerine yansıtma yapabileceği bir yüzeyin yakınına yerleştirmeyin. Ciddi göz yaralanmasıyla sonuçlanabilir.
• Kullanılmadığı zaman lazeri kapatın. Lazeri kontrolsüz bırakmak lazer ışınına bakma riskini artırır.
• Lazer üzerinde kesinlikle hiçbir değişiklik yapmayın. Alet üzerinde değişiklik yapılması tehlikeli lazer radyasyonuna maruz kalmayla sonuçlanabilir.
• Lazeri çocukların yakınında çalıştırmayın veya çocukların lazeri çalıştırmasına izin vermeyin. Ciddi göz yaralanması ile sonuçlanabilir.
• Uyarı etiketlerini çıkarmayın veya okunmaz hale getirmeyin. Etiketler çıkarılırsa, kullanıcı ya da başkaları yanlışlıkla radyasyona maruz kalabilir.
• Lazeri düz bir yüzeye sağlam şekilde konumlandırın. Lazer düşerse, hasar görebilir veya ciddi yaralanmalar meydana gelebilir.

Kişisel Güvenlik

• Lazeri kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Lazeri yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Lazeri kullanırken bir anlık dikkatsizlik ciddi fiziksel yaralanmayla sonuçlanabilir.
• Koruyucu ekipman kullanın. Daima koruyucu gözlük takın. Çalışma koşullarına bağlı olarak, toz maskesi, kaymayan emniyet ayakkabıları, şapka ve kulaklık gibi koruyucu ekipman giyerek kişisel yaralanmaları azaltabilirsiniz.

Alet Kullanımı ve Bakımı

• Güç/Taşıma Kilidi düğmesi lazeri açmıyor ve kapatmıyorsa aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm aletler tehlikelidir ve tamir edilmeleri gerekir.
• Bu kılavuzun Bakım bölümündeki talimatları uygulayın. İzin verilmeyen parçaların kullanılması veya Bakım talimatlarına uyulmaması elektrik çarpması veya yaralanma tehlikesi yaratabilir.

Pil Güvenliği

UYARI: Piller patlayabilir veya sızıntı yapabilir ve yaralanma veya yangına neden olabilir. Bu riski azaltmak için:

• Pil etiketi ve ambalajı üzerindeki talimat ve uyarıların tümüne dikkatli bir şekilde uyun.
• Pil ve cihaz üzerinde işaretlenmiş kutuplara (+ ve -) dikkat ederek pilleri daima doğru yerleştirin.
• Pil terminallerine kısa devre yaptırmayın.
• Tek kullanımlık pilleri şarj etmeyin.
• Eski ve yeni pilleri birlikte kullanmayın. Tüm pilleri aynı tip ve markaya sahip pillerle aynı anda değiştirin.
• Boşalmış pilleri hemen çıkarın ve yerel yasalara göre imha edin.
• Pilleri ateşe maruz bırakmayın.
• Pilleri çocukların erişemeyeceği yerlerde saklayın.
• Alet kullanılmadığında pilleri çıkarın.

AA Pillerin Takılması

Yeni AA pilleri FMHT1-77416 veya FMHT1-77443 lazere takın. FMHT1-77443 lazerde yeniden şarj edilebilir AA pilleri de takabilirsiniz. Yeniden şarj edilebilir piller kullanırken Stanley FatMax FMHT80690 Şarj Aleti Kılavuzuna bakın.

1. Lazeri ters çevirin.
2. Lazerde, pil bölmesi kapağını açmak için mandalı kaldırın (Şekil B #1).

3. Dört adet yeni, yüksek kaliteli ve bilinen bir marka ürünü AA pili, her bir pilin - ve + uçları pil bölmesinin içerisinde belirtildiği şekilde olduğundan emin olacak şekilde yerleştirin (Şekil Ⓑ #2).

4. Pil bölmesi kapağını yerine oturup kapanana kadar itin (Şekil B #3).

5. Güç/Taşıma Kilidi düğmesini sağa, Kilit Açık/AÇIK konumuna kaydırarak lazeri açın (Şekil Ⓐ #1b).
6. Tuş takımında (Şekil A #3) ışığının yanıp sönmediğinden emin olun (> %5). Eğer ışık yanıp sönüyorsa bu durum pil seviyesinin %5'in altında olduğu anlamına gelir.

- Pil gücü boşalmaya devam ederken lazer kısa süre çalışmaya devam edebilir, ancak lazer çizgileri ve noktalar hızla soluklaşacaktır.

- Yeni piller takıldıktan ve lazer yeniden çalıştırıldıktan sonra lazer çizgileri ve noktalar yeniden tam parlaklıklarına döner.

1. Pil tasarrufu sağlamak için lazer kullanılmadığında, Güç/Taşıma Kilidi düğmesini SOLA kaydırılarak Kilitli/KAPALI konumuna getirin (Şekil A #1a).

Montaj Bloğunun Kullanılması

Lazerin alt kısmı bir hareket edebilir blok bulunur (Şekil D).

• Lazeri bir çelik kirişe monte etmek için lazerin ön tarafından mıknatısları kullanmak istiyorsanız (Şekil Ⓐ #2), hareket edebilir bloğu uzatmayın(Şekil Ⓐ #1). Bu, aşağıdaki noktanın çelik kirişin kenariyla hizalanabilmesini sağlar.
• Lazeri zemin üzerindeki bir noktaya monte etmek için (bir çok amaçlı braket veya bir tripod kullanarak), hareket edebilir bloğu yerine oturana kadar çekin (Şekil D#2). Bu lazer alt noktasının 5/8-11 montaj deliğinde görüntülenmesini ve lazerin dikey konumu hareket ettirilmeksizin 5/8-11 montaj deliği üzerinde döndürülebilmesini sağlar.

Lazerin Açılması

1. Lazeri, pürüzsüz düz, düz bir yüzeye, karşı duvara (0° konum) doğru düz bir şekilde ileriye bakacak şekilde pürüzsüz, düz ve dengeli bir yüzeye yerleştirin.
2. Güç/Taşıma Kilidi düğmesini sağa, Kilit Açık/AÇIK konumuna kaydırarak lazeri açın (Şekil Ⓐ #1b).
3. (Sekil A #6) tuşuna bir kez basarak bir yatay lazer çizgisi görüntüleyin, aşağı noktayı görüntülemek için ikinci kez ve yatay bir çizgi ve aşağı bir nokta görüntülemek için üçüncü bir kez basın.

4. Lazer işinlarını kontrol edin. Lazerler kendi kendine düz olacak şekilde tasarlanmıştır.

5. Lazer otomatik hizalama yapamayacak şekilde çok fazla eğilirse ( >4^ ), lazer ışınları sürekli olarak iki kez yanıp söner ve tuş takımındaki ⏻ (şekil Ⓐ #4) düğmesi sürekli olarak yanıp söner.

6. Lazer ışınları yanıp sönerse lazer düz yatay (ya da düşey) değildir ve düzey veya düşeylik belirlemesi ya da işaretlemesi için KULLANILMAMALIDIR. Lazeri düz bir yüzeyde yeniden konumlandırmayı deneyin.

7. Lazerin önünden dikey bir lazer çizgisi görüntülemek ⚠️ (Şekil Ⓐ #5) düğmesine için bir kez, lazerin yanından dikey bir lazer çizgisi görüntülemek için ikinci kez ve her iki dikey çizgiyi görüntülemek için görüntülemek için üçüncü kez basın.

8. Pulse (Atım) modunu test etmek için (Şekil A #7) düğmesine basın. düğmesi yanar ve lazer ışınları çok hızlı bir şekilde yanıp söndüğü için daha açık görünürler. Pulse (Atım) modunu sadece lazer ışınlarını uzun mesafeli görüntülemek için bir detektör ile birlikte kullanacaksınız.

9. Aşağıdaki bildirimlerden HERHANGİ BİRİ DOĞRU ise, lazeri bir proje için KULLANMADAN ÖNCE Lazer Hassasiyetini Kontrol Etme bölümündeki talimatları uygulayarak devam edin.

10. Bu durumda lazeri ilk kez kullanıyorsunuzdur (lazerin aşırı sıcaklığa maruz kalması durumunda).

11. Bir süredir lazerin hassasiyet kontrolü yapılmamıştır.
12. Lazer yere düşmüştür.

Lazer Hassasiyetini Kontrol Etme

Lazer aletleri fabrikada mühürlenir ve kalibre edilir. İşinizin doğruluğundan emin olmak için lazeri ilk kez kullanmadan önce (lazerin aşırı sıcaklıklara maruz kalması durumunda) ve daha sonra düzenli olarak bir hassasiyet kontrolü yapmanız önerilir. Bu kılavuzda listelenen hassasiyet kontrollerinden herhangi birini gerçekleştirirken aşağıdaki talimatları izleyin:

• Çalışma mesafesine en yakın olan, en geniş alanı/mesafeyi kullanın. Alan/mesafe ne kadar büyük olursa, lazerin hassasiyeti ölçmek o kadar kolaydır.
• Lazeri, her iki yönde aynı seviyede olan engebesiz, düz ve dengeli bir yüzeye yerleştirin.
• Lazer işınının tam merkezini işaretleyin.

Yatay Işin - Tarama Yönü

Lazerin yatay tarama kalibrasyonunu kontrol etmek için iki duvarın birbirinden 9m (30') ayrı olması gerekir. Aletin kullanılacağı uygulamaların mesafesinden daha kısa olmayan bir mesafe kullanarak bir kalibrasyon kontrolü yapılması önemlidir.

1. Lazeri bir 9m (30') duvarın sonuna doğru yerleştirin (Şekil E #1).
2. Lazeri açın.
3. Yatay bir lazer işını görüntülemek için düğmesine bir kez basın.
4. Lazeri, duvarın karşı ucuna doğru ve bitişik duvara paralel olarak döndürün.
5. Lazer ışını üzerinde en az 9m (30') uzaklıkta a ve b seçeneklerini işaretleyin.
6. Lazeri 180° çevirin.
7. Lazerin yüksekliğini kirişin merkezi ⓐ hizalanacak şekilde ayarlayın (Şekil Ⓔ #2).
8. Doğrudan ⓑ üzerinde veya altında, lazer ışını boyunca ⓒ seçeneğini işaretleyin (Şekil Ⓔ #3).

9. ⓑ ve Ⓓ arasındaki dikey mesafeyi ölçün.

10. LÖlçümünüz aşağıdaki tablodaki ilgili Duvarlar Arasındaki Mesafe için ⓑ ve ⓒ arasında İzin Verilebilir Mesafe değerinden daha büyükse, lazer bir yetkili servis merkezinde servis bakımına alınmalıdır.

Duvarlar Arasındaki Mesafe	İzin Verilebilir Mesafe ⓑ ve arasında Ⓒ
9m (30') 6mm (1/4")
12m (40') 8mm (5/16")
15m (50') 10mm (13/32")

Yatay Işın - Eğitim Yönü

Lazerin yatay eğim kalibrasyonunu kontrol etmek için en az 9m (30') uzunluğunda tek bir duvar olması gerekir. Aletin kullanılacağı uygulamaların mesafesinden daha kısa olmayan bir mesafe kullanarak bir kalibrasyon kontrolü yapılması önemlidir.

1. Lazeri bir 9m (30') duvarın sonuna doğru yerleştirin (Şekil F #1).
2. Lazeri açın.
3. Yatay bir lazer ışını görüntülemek için düğmesine bir kez basın.
4. Lazeri, duvarın karşı ucuna doğru ve bitişik duvara paralel olarak döndürün.
5. Lazer ışını üzerinde en az 9m (30') uzaklıkta ⓐ ve ⓑ seçeneklerini işaretleyin.
6. Lazeri duvarın karşı ucuna getirin (Şekil F #2).
7. Lazeri aynı duvardaki ilk uca doğru ve bitişik duvara paralel konuma getirin.
8. Lazerin yüksekliğini kirişin merkezi ⓑ hizalanacak şekilde ayarlayın.
9. Doğrudan ⓐ üzerinde veya altında, lazer ışını boyunca ⓒ seçeneğini işaretleyin (Şekil F #3).

10. a ve c arasındaki mesafeyi ölçün.

11. Ölçümünüz aşağıdaki tablodaki ilgili Duvarlar Arasındaki Mesafe için ⓐ ve Ⓒ arasında İzin Verilebilir Mesafe değerinden daha büyükse, lazer bir yetkili servis merkezinde servis bakımına alınmalıdır.

Duvarlar Arasindaki Mesafe	İzin Verilebilir Mesafea ve arasında c
9m (30') 6mm (1/4")
12m (40') 8mm (5/16")
15m (50') 10mm (13/32")

Dikey Işın - Şakül

Lazerin dikey (şakül) kalibrasyonunu kontrol etmek ideal bir şekilde 9m (30') büyüklüğünde bir dikey yükseklik olduğunda gerçekleştirilebilir. Bu durumda bir kişi lazerin zemindeki yerini ayarlar ve başka bir kişi de ışının konumunu işaretlemek için bir tavana yaklaştırır. Aletin kullanılacağı uygulamaların mesafesinden daha kısa olmayan bir mesafe kullanarak bir kalibrasyon kontrolü yapılması önemlidir.

1. Lazeri, her iki yönde aynı seviyede olan engebesiz, düz ve dengeli bir yüzeye yerleştirin (Şekil G #1).
2. Lazeri açın.
3. düğmesine üç kez basarak ön ve yan dikey ışınları görüntüleyin.
4. düğmesine ikinci kez basarak aşağı noktayı görüntüleyin.
5. Düz yüzey üzerinde, aşağı noktanın konumunu işaretleyin a (Şekil G #2).
6. Tavanda, ön ve yan lazer işinlarının kesiştığı yerde iki kısa çizgiyi b ve c işaretleyin.
7. Lazeri 180°kaldırın ve döndürün ve aşağı noktayı doğrudan a üzerinde konumlandırın, aşağı noktanın önceki konumu Şekil G #3 üzerinde gösterildiği gibidir.
8. Tavanda iki lazer ışınının konumuna bakın. Bu ışınlar, işaretli b ve c çizgilerine paralel değilse lazer ışınları b ve c ile paralel hale gelene kadar lazeri döndürün.
9. Tavanda, ışınların kesiştığı yerde iki kısa çizgiyi ⓐ ve ⓔ işaretleyin.

10. İşaretli çizgiler ⓑ ve ⓑ ile işaretli çizgiler ⓒ ve ⓔ arasındaki mesafeyi ölçün.

11. Ölçümünüz aşağıdaki tablodaki ilgili Tavan Yüksekliği için İşaretli Çizgiler Arasında İzin Verilebilir Mesafe değerinden daha büyükse, lazer bir yetkili servis merkezinde servis bakımına alınmalıdır.

Tavan Yüksekliği	İzin Verilebilir Mesafe İşaretli Çizgiler Arasında
2,5m (8') 1,5 mm (1/16")
3m (10') 2,0mm (3/32")
4m (14') 2,5mm (1/8")
6m (20') 4mm (5/32")
9m (30') 6mm (1/4")

90° Dikey Işınlar Arasında

Ön ve yan dikey ışınlar arasındaki 90°'lik doğruluğu kontrol etmek için açık zemin alanı en az 6m x 3m (20' x 10') olmalıdır.

1. Lazeri, her iki yönde aynı seviyede olan engebesiz, düz ve dengeli bir yüzeye yerleştirin, bkz. Şekil Ⓗ #1.
2. Lazeri açın.
3. düğmesine üç kez basarak ön ve yan dikey ışınları görüntüleyin.
4. düğmesine ikinci kez basarak aşağı noktayı görüntüleyin.
5. Ön lazer işını boyunca, lazer işınınin orta noktasının ⓑ pozisyonunda olduğu yerde üç konumu ⓐ, ⓑ ved ⓒ işaretleyin.
6. Lazeri aşağı nokta ⓑ üzerinde ve ön lazer ışını ⓒ ile hizalanacak şekilde konumlandırın (Şekil ⒀ #2).
7. Yan lazer işını boyunca lazerden en az 3m (10') mesafede bir konum e işaretleyin.
8. Lazeri saat yönünde 90° çevirin.
9. Lazeri aşağı nokta ⓑ üzerinde ve ön lazer ışını ⓔ ile hizalanacak şekilde konumlandırın (Şekil Ⓗ #3).
10. Yan lazer işını boyunca, f işaretini a yakınında belirleyin.

11. a ve f arasındaki mesafeyi ölçün.

12. Ölçümünüz aşağıdaki tabloda a ve f Arasında İzin Verilebilir Mesafe olarak ilgili b ila a arasındaki mesafe için değerinden daha büyükse lazer bir yetkili servis merkezinde servis bakımına alınmalıdır.

bilaarası mesafe	İzin Verilebilir Mesafea vefarası
3m (10') 3,2mm (1/8")
4m (14') 3,5mm (5/32")
5m (17') 4,5mm (3/16")
6m (20') 5,5mm (7/32")
7m (23') 6mm (1/4")

Lazerin Kullanılması

Çalıştırma İle İlgili İpuçları

• Lazer tarafından yaratılan işının daima merkezini işaretleyin.
• Aşırı sıcaklık değişiklikleri, dahili parçaların hareketine neden olabilir ve bu da hassasiyeti etkileyebilir. Çalışırken hassasiyeti sık sık kontrol edin.
• Lazer yere düşürüldüyse, kalibre edildiğinden emin olmak için kontrol edin.
• Lazer doğru kalibre edildiği sürece, lazer kendiliğinden seviye ayarlayabilir. Her lazer, ortalama ± 4° seviyedeki düz bir yüzeye yerleştirildiğinde seviye bulacak şekilde fabrikada kalibre edilir. Herhangi bir manüel ayarlama gerekmez.
• Lazeri sabit, düz ve dengeli bir zeminde kullanın.

Lazerin Kapatılması

Lazer kullanılmadığında Güç/Taşıma Kilidi düğmesini KAPALI/Kilitli konumuna kaydırın (Şekil A #1a). Düğme Kilitli konumuna getirilmezse lazer kapanmaz.

Lazerleri Aksesuarlarla Kullanma

UYARI:

Stanley tarafından sunulanlar dışındaki aksesuarlar bu lazer üzerinde test edilmediğinden, söz konusu aksesuarların bu lazerle birlikte kullanılması tehlikeli olabilir.

Sadece bu model ile kullanılmak üzere önerilen Stanley aksesuarlarını kullanın. Bir lazer için uygun olabilecek aksesuarlar, başka bir lazerle kullanıldığında yaralanma tehlikesine neden olabilir.

Lazerin alt kısmı, mevcut veya gelecekteki Stanley aksesuarlarının monte edilebilmesi için 1/4-20 ve 5/8-11 dişi dişler ile donatılmıştır (Şekil ©). Sadece bu lazerle kullanılabileceği belirtilen Stanley aksesuarlarını kullanın. Aksesuarla belirtilen talimatları izleyin.

Bu lazerle birlikte kullanılmak için önerilen aksesuarlar, yerel bayinizden veya yetkili servis merkezinizden ek bir ücret ödeyerek edinilebilir. Herhangi bir aksesuarı bulmak için yardıma ihtiyacınız varsa, lütfen en yakın Stanley servis merkezine başvurun veya web sitemizi ziyaret edin: http://www.2helpU.com.

Bakım

• Lazer kullanılmadığında, dış kısımlarını nemli bir bezle temizleyin, kuru olduğundan emin olmak için lazeri yumuşak kuru bir bezle silin ve ardından lazeri ürünle birlikte gelen takım kutusuna koyun.
• Lazerin dış kısmı solvente dirençli olmasına rağmen, ASLA lazeri temizlemek için solvent kullanmayın.
• Lazer ünitenizi -20 °C (-5 °F) altı veya 60 °C (140 °F) üzeri sıcaklıklarda muhafaza etmeyin.
• Çalışmalarınızın doğruluğunu korumak için lazerin doğru kalibre edildiğinden emin olmak amacıyla sık sık kontrol edin.

Kalibrasyon kontrollerinin yanı sıra diğer bakım ve onarım işleri Stanley servis merkezleri tarafından yapılabilir.

Sorun Giderme

Lazer Açılmıyor

• Aşağıdakilerden emin olmak için AA pilleri kontrol edin:
• Tüm pillerin pil kapağında yer alan (+) ve (−) işaretlerine göre takıldığından.
• Pil temas noktalarının temiz ve passız olduğundan.

• Pil sızıntısı ihtimalini azaltmak için yalnızca yeni, yüksek kaliteli ve bilindik marka piller kullanıldığından.

• AA pillerin çalışır durumda olduğundan emin olun. Şüpheye düşmeniz halinde yeni piller takmayı deneyin.

• Yeniden şarj edilebilir piller kullanırken pillerin tam olarak şarj edilmiş olduğundan emin olun.
• Lazeri kuru yerde sakladığınızdan emin olun.
• Lazer ünitesi 50 °C'nin (120 °F) üzerinde ısınırsa, ünite açılmaz. Lazer aşırı sıcak bir ortamda saklandırsa, soğumasını bekleyin. Lazerli nivo aygıtı doğru çalışma sıcaklığına soğutmadan Güç/Taşıma Kilidi düğmesine basılmasından dolayı hasar görmez.

Lazer Işinları Yanıp Sönüyor

Lazerler kendi kendini her yöne ortalama 4° dengeleyecek şekilde tasarlanmıştır. Lazer, dahili mekanizmanın kendi kendini düzeltemeyecek şekilde çok fazla eğilmesi halinde, eğim aralığının aşıldığını belirtmek için yanıp söner. LAZERDEN ÇIKAN YANIP SÖNEN IŞIKLAR DÜZ YATAY YA DA DÜŞEY DEĞİLDİR VE DÜZEY VEYA DÜŞEYLİK BELİRLEMESİ YA DA İŞARETLEMESİ İÇİN KULLANILMAMALIDIR. Lazeri daha düz bir yüzeyde yeniden konumlandırmayı deneyin.

Lazer Işinları Sürekli Hareket Ediyor

Lazer hassas bir alettir. Bu nedenle, sabit (ve hareketsiz) bir yüzeye yerleştirilmediği takdirde, alet düz konumunu bulmaya çalışacaktır. Işın hareket etmeye devam ederse, lazeri daha sabit bir yüzeye yerleştirmeye çalışın. Ayrıca, lazerin sabit olabilmesi için zeminin nispeten düz ve dengeli olduğundan emin olmaya çalışın.

Servis ve Onarımlar

Not: Lazerli nivonun sökülmesi halinde, ürünün bütün garantileri geçersiz olur.

Ürün GÜVENLİĞİ ve GÜVENİLİRLİĞİNİ sağlamak için onarım, bakım ve ayarlar yetkili servis merkezleri tarafından yapılmalıdır. Eğitimli olmayan personel tarafından yapılan servis veya bakım yaralanma riski doğurabilir. Size en yakın Stanley servis merkezini öğrenmek için http://www.2helpU.com adresini ziyaret edin.

Teknik Özellikler

	FMHT1-77416 FMHT1-77443
Işık Kaynağı Lazer diyotları
Lazer Dalga Boyu 630 – 680 nm görünür 510 – 530 nm görünür (tüm çizgiler)		630 – 680 nm görünür (aşağı nokta)
Lazer Gücü ≤1,0 mW SINIF	2 LAZER ÜRÜNÜ
Çalışma Aralığı 20m (65')	50m (165'), Detektör ile	30m (100')50m (165'), Detektör ile
Hassasiyet - tüm çizgiler Her	10 m için ± 3 mm (Her 30' için ± 1/8")
Hassasiyet - aşağı nokta Her	10 m için ± 6 mm (Her 30' için ± 1/4")
Güç Kaynağı 4 AA Alkalin (1.5V) boyut piller (6V DC)	4 AA Alkalin (1.5V) boyut piller (6V DC) veya4 AA NiMH (1.2V) boyut piller (4.8V DC)
Çalışma Sıcaklığı -10°C ila	50°C (14°F ila 122°F)
Saklama Sıcaklığı -20°C ila	60°C (-5°F ila 140°F)
Çevresel Koruma Sınıfı IP54	Su ve Toza Karşı Dayanıklılık

Sadržaj

• Informacije o laseru
• Sigurnost korisnika
• Sigurnost baterije
  • Ugradnja AA baterija
• Uporaba montažnog bloka
  • Uključivanje lasera
  • Provjera točnosti lasera
• Uporaba lasera
• Održavanje
• Otklanjanje poteškoća
• Servis i popravci
• Specifikacije

Informacije o laseru

Laseri FMHT1-77416 i FMHT1-77443
