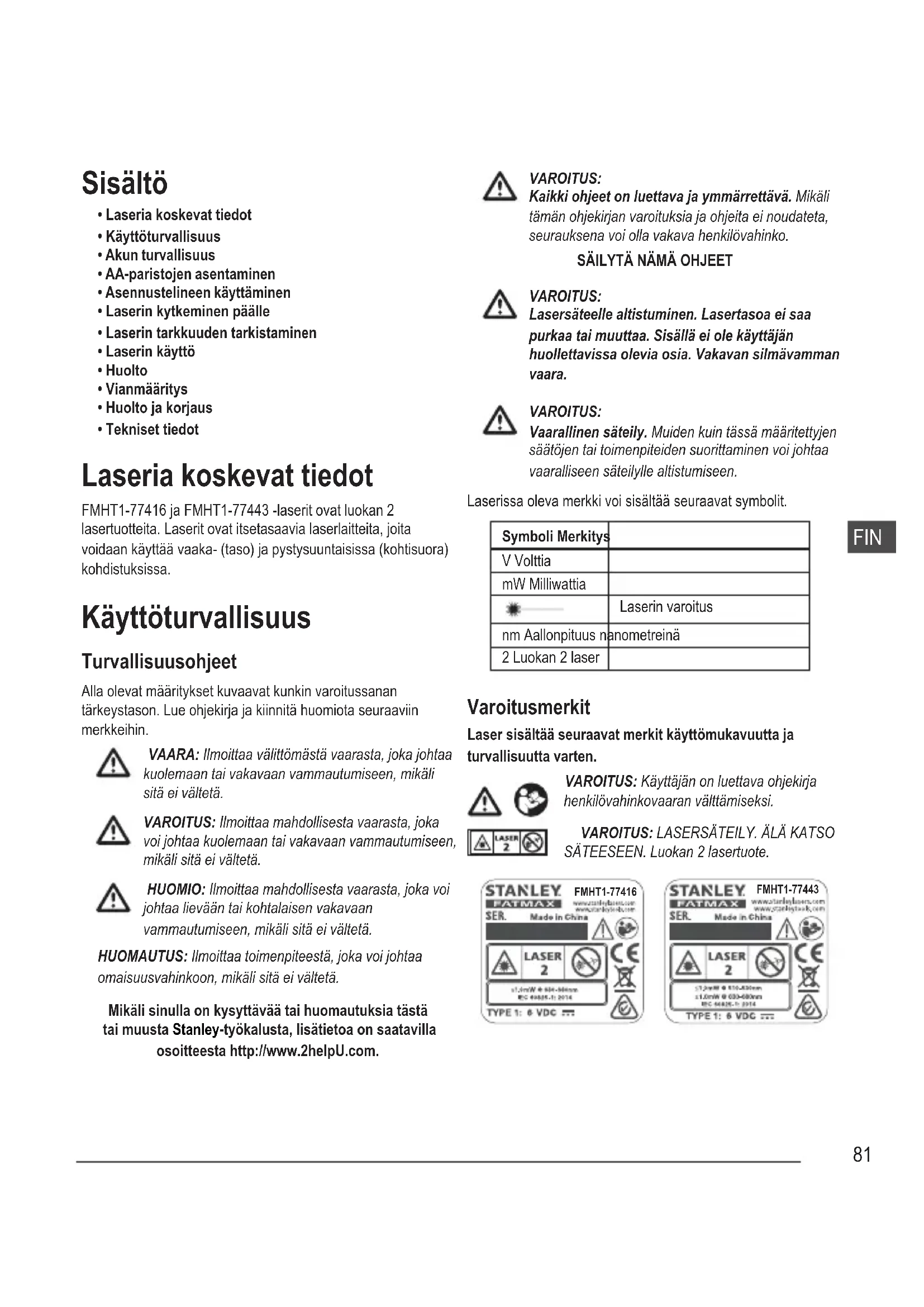

KÄYTTÖOHJE FMHT177416 STANLEY

• Laseria koskevat tiedot
• Käyttöturvallisuus
• Akun turvallisuus
  • AA-paristojen asentaminen
  • Asennustelineen käyttäminen
• Laserin kytkeminen päälle
  • Laserin tarkkuuden tarkistaminen
• Laserin käyttö
  • Huolto
  • Vianmääritys
  • Huolto ja korjaus
• Tekniset tiedot

Laseria koskevat tiedot

FMHT1-77416 ja FMHT1-77443 -laserit ovat luokan 2 lasertuotteita. Laserit ovat itsetasaavia laserlaitteita, joita voidaan käyttää vaaka- (taso) ja pystysuuntaisissa (kohtisuora) kohdistuksissa.

Käyttöturvallisuus

Turvallisuusohjeet

Alla olevat määritykset kuvaavat kunkin varoitussanan tärkeystason. Lue ohjekirja ja kiinnitä huomiota seuraaviin merkkeihin.

VAARA: Ilmoittaa välittömästä vaarasta, joka johtaa kuolemaan tai vakavaan vammautumiseen, mikäli sitä ei vältetä.

VAROITUS: Ilmoittaa mahdollisesta vaarasta, joka voi johtaa kuolemaan tai vakavaan vammautumiseen, mikäli sitä ei vältetä.

HUOMIO: Ilmoittaa mahdollisesta vaarasta, joka voi johtaa lievään tai kohtalaisen vakavaan vammautumiseen, mikäli sitä ei vältetä.

HUOMAUTUS: Ilmoittaa toimenpiteestä, joka voi johtaa omaisuusvahinkoon, mikäli sitä ei vältetä.

Mikäli sinulla on kysyttävää tai huomautuksia tästä tai muusta Stanley-työkalusta, lisätietoa on saatavilla osoitteesta http://www.2helpU.com.

VAROITUS: Kaikki ohjeet on luettava ja ymmärrettävä. Mikäli tämän ohjekirjan varoituksia ja ohjeita ei noudateta, seurauksena voi olla vakava henkilövahinko.

SÄILYTÄ NÄMÄ OHJEET

VAROITUS: Lasersäteelle altistuminen. Lasertasoa ei saa purkaa tai muuttaa. Sisällä ei ole käyttäjän huollettavissa olevia osia. Vakavan silmävamman vaara.

VAROITUS: Vaarallinen säteily. Muiden kuin tässä määritettyjen säätöjen tai toimenpiteiden suorittaminen voi johtaa vaaralliseen säteilylle altistumiseen.

Laserissa oleva merkki voi sisältää seuraavat symbolit.

Symboli Merkitys
V Voltia
mW Milliwattia
	Laserin varoitus
nm Aallonpituus nanometreinä
2 Luokan 2 laser

Varoitusmerkit

Laser sisältää seuraavat merkit käyttömukavuutta ja turvallisuutta varten.

VAROITUS: Käyttäjän on luettava ohjekirja henkilövahinkovaaran välttämiseksi.

VAROITUS: LASERSÄTEILY. ÄLÄ KATSO SÄTEESEEN. Luokan 2 lasertuote.

STANLEY FATMAX FMHT1-77416 www.stanleymax.com www.stanleymax.com SER. Made in China LASER 2 17.5mW @ 50k-58mm EC 01005-1: 2014 TYPE 1: 6 VDC ...

STANLEY FMHT1-77443 FATMAX www.stanleyfaser.com SER. Made in China LASER 2 17.0W @ 510-830mm 11.0W @ 030-680mm BIC 46825-1: 2014 TYPE 1: 6 VDC ...

FIN

• Laseria ei saa käyttää räjähdysalttiissa ympäristöissä, kuten syttyvien nesteiden, kaasun tai pölyn lähettyvillä. Tästä sähkötyökalusta voi syntyä kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Säilytä käyttämätöntä laseria lasten ja muiden kouluttamattomien henkilöiden ulottumattomissa. Laserit ovat vaarallisia kouluttamattomien henkilöiden käsissä.
• Työkalua SAAVAT huoltaa vain pätevät korjaajat. Pätemättömien henkilöiden suorittama huolto voi johtaa henkilövahinkoihin. Paikanna lähin Stanley-huoltopalvelu osoitteessa http://www.2helpU.com.
• Älä käytä lasersäteen katselemiseen optisia välineitä kuten teleskooppia tai välilaitteita. Vakavan silmävamman vaara.
• Laseria ei saa asettaa asentoon, jossa henkilöt voivat tarkoituksellisesti tai vahingossa katsoa lasersäteeseen. Vakavan silmävamman vaara.
• Laseria ei saa asettaa heijastavien pintojen lähelle, sillä pinnat voivat heijastaa lasersäteen muiden silmiin. Vakavan silmävamman vaara.
• Kytke laser pois päältä, kun sitä ei käytetä. Jos laser jätetään päälle, lasersäteeseen katsomisen vaara on suurempi.
• Laseria ei saa muuttaa millään tavalla. Työkalun muuttaminen voi johtaa vaaralliseen lasersäteilyyn altistumiseen.
• Laseria ei saa käyttää lasten lähellä eikä lasten saa antaa käyttää laseria. Vakavan silmävamman vaara.
• Varoitusmerkkejä ei saa poistaa tai turmella. Jos merkit poistetaan, käyttäjä tai muut henkilöt voivat altistua vahingossa säteilylle.
• Aseta laser tukevasti tasaiselle alustalle. Jos laser putoaa, laser voi vaurioitua tai seurauksena voi olla vakava henkilövahinko.

Henkilöturvallisuus

• Pysy valppaana, tarkkaile toimenpiteitäsi ja käytä laseria terveellä maalaisjärjellä. Älä käytä laseria väsyneenä tai huumausaineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinenkin epähuomio laserin käytön aikana voi johtaa vakaviin henkilövahinkoihin.
• Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojan, turvajalkineiden, kypärän ja kuulonsuojaimien käyttö voi vähentää henkilövahinkovaaraa työskentelyolosuhteista riippuen.

Työkalun käyttö ja hoito

• Laseria ei saa käyttää, jos Virran/kuljetuksen lukituskytkin ei kytke laseria päälle ja pois päältä. Laitteet, joita ei voida hallita kytkimellä, ovat vaarallisia ja ne on korjattava.
• Noudata tämän ohjekirjan osion Huolto ohjeita. Hyväksymättömien osien käyttö tai Huolto-osion ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun tai henkilövahinkoon.

Paristojen turvallisuus

VAROITUS: Paristot voivat räjähtää tai vuotaa sekä aiheuttaa henkilövammoja tai tulipalon. Toimi seuraavasti riskien välttämiseksi:

• Noudata kaikkia paristojen tuotemerkkiin ja pakkaukseen merkittyjä ohjeita ja varoituksia huolellisesti.
• Aseta akut/paristot aina oikein akun ja laitteiston napaisuusmerkintöjä (+ ja –) noudattaen.
• Älä aiheuta oikosulkua akun napojen välillä.
• Älä lataa kertakäyttöisiä paristoja.
• Älä sekoita uusia ja vanhoja akkuja/paristoja. Vaihda kaikki paristot samaan aikaan saman merkkisiin ja tyyppisiin paristoihin.
• Poista tyhjät paristot heti ja hävitä ne paikallisten määräyksien mukaan.
• Älä hävitä akkuja/paristoja tulessa.
• Pidä paristot aina lasten ulottumattomissa.
• Poista akku/paristot, kun laitetta ei käytetä.

AA-paristojen asentaminen

Asenna uudet AA-paristot FMHT1-77416 tai FMHT1-77443 laseriin. Laserissa FMHT1-77443 voidaan käyttää myös ladattavia AA-paristoja. Kun käytät ladattavia paristoja, lue Stanley FatMax FMHT80690 -laturin käyttöohjeet.

1. Käännä laser ylösalaisin.
2. Nosta laserin lukitus ylös paristokotelon kannen avaamiseksi (kuva B #1).
3. Aseta koteloon neljä korkealaatuista ja tunnettua tuotemerkkiä edustavaa AA-paristoa ja varmista, että paristojen - ja + -päät asetetaan kotelon napaisuusmerkintöjen mukaisesti (kuva B #2).
4. Paina paristokotelon kansi kiinni, kunnes se napsahtaa paikoilleen (kuva B #3).
5. Liu'uta virran/kuljetuksen lukituskytkin oikealle Auki/ON-asentoon (kuva Ⓐ #1b).
6. Varmista näppäimistössä, ettei (kova A #3) vilku (>5%). Jos vilkkuu, paristojen virtataso on alle 5%.

- Laserin käyttöä voidaan jatkaa lyhyen aikaa virtatason laskiessa, mutta sädelinjojen ja -pisteiden voimakkuus heikkenee nopeasti.

- Kun laitteeseen on asennettu uudet paristot ja laser on kytketty uudelleen PÄÄLLE, laserlinjojen ja pisteiden kirkkaus palautuu normaaliksi.

1. Kun laseria ei käytetä, liu'uta Virran/kuljetuksen lukituskytkin VASEMMALLE lukitus-/OFF-asentoon (kuva A#1a) paristojen virran säästämiseksi.

Asennustelineen käyttäminen

Laserin alaosassa on säädettävä teline (kuva D).

• Voit käyttää laserin etuosassa olevia magneetteja (kuva #2) laserin asentamiseksi teräspalkin sivuun, säädettävää telinettä ei saa pidentää (kuva #1). Tämän ansiosta alapiste voidaan kohdistaa teräspalkin reunaan.
• Asenna laser lattiassa olevan pisteen päälle (käyttämällä monitoimista kannatinta tai jalustaa), vedä säädettävää telinettä ulos, kunnes se napsahtaa paikoilleen (kuva D #2). Täten laserin alapiste osoittaa asennusreiän 5/8-11 läpi ja laser voidaan kiertää asennusreikään 5/8-11 siirtämättä laserin kohtisuoraa asentoa.

Laserin kytkeminen päälle

1. Aseta laser tasaiselle alustalle niin, että laser osoittaa suoraan eteenpäin vastakkaista seinää kohti (0° asento).
2. Liu'uta virran/kuljetuksen lukituskytkin oikealle Auki/ON-asentoon (kuva Ⓐ #1b).
3. Paina kerran painiketta (kuva A #6) nähdäksesi vaakasuoran laserlinjan, kaksi kertaa nähdäksesi alapisteen ja kolme kertaa nähdäksesi vaakasuoran linjan sekä alapisteen.

4. Tarkista lasersäteet. Laser on itsetasoittuva.

5. Jos laseria kallistetaan niin paljon, että itsetasoitus ei ole mahdollista ( > 4^ ), lasersäteet vilkkuvat jatkuvasti kaksi kertaa ja 🐘 (kuva Ⓐ #4) vilkkuu jatkuvasti näppäimistössä.

6. Jos lasersäteet vilkkuvat, laser ei ole vaakasuorassa (tai kohtisuorassa) EIKÄ SITÄ SAA KÄYTTÄÄ vaaka- tai pystytason määrittämiseen tai merkitsemiseen. Sijoita laser uudelleen tasaiselle alustalle.

7. Paina kerran painiketta (kuva A #5) nähdäksesi kohtisuoran linjan laserin etuosasta, kaksi kertaa nähdäksesi kohtisuoran linjan laserin sivusta ja kolme kertaa nähdäksesi molemmat kohtisuorat linjat.

8. Paina painiketta (kuva A #7) Sykäys-tilan testaamiseksi. Syttyy ja lasersäteet näkyvät himmeämpinä, sillä ne vilkkuvat erittäin nopeasti. Sykäystilaa käytetään vain tunnistimella, jotta lasersäteet näkyvät pitkällä etäisyydellä.

9. Jos JOKIN seuraavista kohdista PÄTEE, jatka kohtaan Laserin tarkkuuden tarkistaminen ENNEN LASERIN KÄYTTÖÄ projektissa.

10. Käytät laseria ensimmäistä kertaa (jos laser on altistunut äärilämpötiloille).

11. Laserin tarkkuutta ei ole tarkistettu pitkään aikaan.
12. Laser on voitu pudottaa.

Laserin tarkkuuden tarkistaminen

Laserlaitteet on tiivistetty ja kalibroitu tehtaalla. Tarkkuus on suositeltavaa tarkistaa ennen laserin ensimmäistä käyttökertaa (jos laser on altistunut äärilämpötiloille) ja sen jälkeen säännöllisesti tarkkuuden varmistamiseksi. Noudata seuraavia ohjeita tässä ohjekirjassa kuvattujen tarkkuustarkastuksien aikana:

• Käytä suurinta mahdollista aluetta/etäisyyttä, joka on lähinnä käyttöetäisyyttä. Mitä suurempi alue/etäisyys, sitä helpompaa laserin tarkkuuden mittaaminen on.
• Aseta laser tasaiselle ja vakaalle alustalle, joka on tasainen molemmissa suunnissa.
• Merkitse lasersäteen keskikohta.

FIN

Vaaksuora säde - skannaussuunta

Laserin vaakasuoran skannauksen kalibrointi voidaan tarkistaa käyttäen kahta 9 m (30') etäisyydellä toisistaan olevaa seinää. Kalibroinnin tarkistus on tärkeää suorittaa vähintään sillä etäisyydellä, jolla työkalua tullaan käyttämään.

1. Aseta laser 9 m (30') seinän päätyä vasten (kuva Ⓔ #1).
2. Kytke laser päälle.
3. Paina painiketta ✅ kerran nähdäksesi vaakasuoran lasersäteen.
4. Käännä laseria seinän vastakkaista päätyä kohti samansuuntaisesti seinään nähden.
5. Merkitse vähintään 9 m (30') etäisyydelle lasersäteestä kohta a ja b.
6. Käännä laseria 180°.
7. Säädä laserin korkeutta niin, että säteen keskikohta on kohdistunut kohtaan a (kuva E #2).
8. Merkitse suoraan kohdan ⓑ ylä- tai alapuolelle ⓒ lasersäteen tasolle (kuva Ⓔ #3).
9. Mittaa kohdan ⓑ ja Ⓓ välinen kohtisuora etäisyys.
10. Jos mittaustulos on sallittua kohtien b ja c välistä etäisyyttä suurempi seuraavan taulukon vastaavien seinien välisellä etäisyydellä, laser on vietävä valtuutettuun huoltopalveluun huoltoon.

Seinien välinen etäisyys	Sallittu etäisyysVälillä b - c
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

Vaakasuora säde - tason suunta

Laserin vaakasuoran tason kalibrointi voidaan tarkistaa käyttäen yhtä vähintään 9 m (30') pitkää seinää. Kalibroinnin tarkistus on tärkeää suorittaa vähintään sillä etäisyydellä, jolla työkalua tullaan käyttämään.

1. Aseta laser 9 m (30') seinän päätyä vasten (kuva Ⓕ #1).
2. Kytke laser päälle.
3. Paina painiketta ✅ kerran nähdäksesi vaakasuoran lasersäteen.
4. Käännä laseria seinän vastakkaista päätyä kohti samansuuntaisesti seinään nähden.
5. Merkitse vähintään 9 m (30') etäisyydelle lasersäteestä kohta a ja b.
6. Siirrä laser seinän vastakkaiseen päätyyn (kuva Ⓕ #2).
7. Suuntaa laser seinän ensimmäistä päätyä kohti samansuuntaisesti seinään nähden.
8. Säädä laserin korkeutta niin, että säteen keskikohta on kohdistunut kohtaan ⓑ.
9. Merkitse suoraan kohdan a ylä- tai alapuolelle c lasersäteen tasolle (kuva F #3).
10. Mittaa kohdan a ja c välinen etäisyys.
11. Jos mittaustulos on sallittua kohtien a ja c välistä etäisyyttä suurempi seuraavan taulukon vastaavien seinien välisellä etäisyydellä, laser on vietävä valtuutettuun huoltopalveluun huoltoon.

Seinien välinen etäisyys	Sallittu etäisyysVälillä a - c
9 m (30') 6 mm (1/4")
12 m (40') 8 mm (5/16")
15 m (50') 10 mm (13/32")

Kohtisuora säde - luoti

Laserin kohtisuoran kalibroinnin tarkistaminen voidaan suorittaa tarkimmin, kun käytettävissä on huomattava mieluiten 9 m (30') kohtisuora tila yläpuolella ja yksi henkilö pitää laseria lattialla ja toinen henkilö on katon lähellä säteen osoittaman pisteen merkitsemiseksi kattoon. Kalibroinnin tarkistus on tärkeää suorittaa vähintään sillä etäisyydellä, jolla työkalua tullaan käyttämään.

1. Aseta laser tasaiselle ja vakaalle alustalle, joka on tasainen molemmissa suunnissa (kuva G #1).
2. Kytke laser päälle.
3. Paina painiketta ↓ kolme kertaa nähdäksesi kohtisuorat linjat edessä ja sivussa.
4. Paina painiketta kaksi kertaa nähdäksesi alapisteen.
5. Merkitse alapisteen sijainti a vaakatasossa (kuva G #2).
6. Merkitse katossa kaksi lyhyttä linjaa b ja c kohtaan, jossa etuosan ja sivun lasersäteet kohtaavat.
7. Nosta laser ja kierrä sitä 180°, aseta alapiste kohdan a päälle (alapisteen edellinen sijainti) kuvan G #3 mukaisesti.
8. Tarkista kahden lasersäteen sijainti katossa. Jos ne eivät ole samansuuntaisesti merkittyihin linjoihin b ja c, käännä laseria, kunnes lasersäteet ovat kohdistuneet kohdan b ja c lähelle.
9. Merkitse katossa kaksi lyhyttä linjaa ⓐ ja Ⓔ kohtaan, jossa säteet kohtaavat.
10. Mittaa merkittyjen linjojen b ja d välinen etäisyys sekä merkittyjen linjojen c ja e välinen etäisyys.
11. Jos mittaustulos on sallittua merkittyjen linjojen välistä etäisyyttä suurempi seuraavan taulukon vastaavalla katon korkeudella, laser on vietävä valtuutettuun huoltopalveluun huoltoon.

Katon korkeus	Sallittu etäisyysMerkittyjen linjojen välinen etäisyys
2,5 m (8') 1,5 mm (1/16")
3 m (10') 2,0 mm (3/32")
4 m (14') 2,5 mm (1/8")
6 m (20') 4 mm (5/32")
9 m (30') 6 mm (1/4")

90° kohtisuorien säteiden välissä

Etuosan ja sivun kohtisuorien linjojen 90° tarkkuuden tarkistaminen on suoritettava vähintään 6 m x 3 m (20' x 10') avoimessa tilassa.

1. Aseta laser tasaiselle ja vakaalle alustalle, joka on tasainen molemmissa suunnissa kuvan Ⓗ #1 mukaisesti.
2. Kytke laser päälle.
3. Paina painiketta ↓ kolme kertaa nähdäksesi kohtisuorat linjat edessä ja sivussa.
4. Paina painiketta kaksi kertaa nähdäksesi alapisteen.
5. Merkitse etummaisen lasersäteen tasolle kolme kohtaa a, b ja c, joissa b on lasersäteen keskellä.
6. Aseta laser niin, että alapiste on kohdan ⓑ päällä ja etummainen lasersäde on kohdistunut kohtaan ⓒ (kuva Ⓗ #2).
7. Merkitse sijainti ⓔ sivusta tulevan lasersäteen tasolle vähintään 3 m (10') etäisyydelle laserista.
8. Käännä laseria 90° myötäpäivään.
9. Aseta laser niin, että alapiste on kohdan ⓑ päällä ja etummainen lasersäde on kohdistunut kohtaan Ⓔ (kuva Ⓗ #3).
10. Merkitse sivusta tulevan lasersäteen tasolle kohta f kohteen a lähelle.
11. Mittaa kohdan a ja f välinen etäisyys.
12. Jos mittaustulos on sallittua kohtien a ja f välistä etäisyyttä suurempi seuraavan taulukon vastaavalla kohtien b - a välisellä etäisyydellä, laser on vietävä valtuutettuun huoltopalveluun huoltoon.

Etäisyys välilläb- a	Sallittu etäisyysVälillä a - f
3 m (10') 3,2 mm (1/8")
4 m (14') 3,5 mm (5/32")
5 m (17') 4,5 mm (3/16")
6 m (20') 5,5 mm (7/32")
7 m (23') 6 mm (1/4")

Laserin käyttö

Käyttövinkkejä

• Merkitse aina lasersäteen keskikohta.
• Äärimmäiset lämpötilavaihtelut voivat liikuttaa sisäosia, mikä voi vaikuttaa tarkkuuteen. Tarkista tarkkuus usein käytön aikana.
• Jos laser putoaa, tarkista sen virheetön kalibrointi.
• Laser on itsetasoittuva oikein kalibroituna. Laserit on kalibroitu tehtaalla löytämään taso, tämä edellyttää laserin asettamista tasaiselle alustalle keskimäärin ± 4° tasalle. Laite ei vaadi manuaalista säätöä.
• Käytä laseria tasaisella alustalla.

Laserin kytkeminen pois päältä

Liu'uta Virran/kuljetuksen lukituskytkin OFF-/lukitusasentoon (kuva A #1a), kun laseria ei käytetä. Jos kytkintä ei ole asetettu lukittuun asentoon, laser ei sammu.

Laserin käyttö lisävarusteilla

VAROITUS:

Koska muiden kuin Stanley-lisävarusteiden sopivuutta ei ole testattu tässä laserissa, niiden käyttö tässä laserissa voi olla vaarallista.

Käytä ainoastaan tähän malliin suositeltuja Stanleyn lisävarusteita. Tiettyyn lasermalliin sopivat lisävarusteet voivat olla vaarallisia toisessa laserissa käytettyinä.

Laserin alaosassa on 1/4-20 ja 5/8-11 sisäkierteet (kuva ©), joihin voidaan kiinnittää nykyisiä ja tulevia Stanleyn lisävarusteita. Käytä ainoastaan tähän laseriin tarkoitettuja Stanleyn lisävarusteita. Noudata lisävarusteen mukana toimitettuja ohjeita.

Tähän laseriin suositeltuja lisävarusteita on saatavilla lisämaksusta paikalliselta jälleenmyyjältä tai valtuutetusta huoltopalvelusta. Jos tarvitset apua lisävarusteiden löytämisessä, ota yhteyttä lähimpään Stanley-huoltopalveluun tai vieraile verkkosivustolla: http://www.2helpU.com.

Huolto

• Kun laser poistetaan käytöstä, puhdista sen ulkopinnat kostealla liinalla ja pyyhi laser kuivaksi pehmeällä ja kuivalla liinalla. Aseta se sitten säilöön toimitetussa pakkauksessa.
• Vaikka laserin ulkopinnat kestävät liuottimet, ÄLÄ KOSKAAN käytä liuottimia laserin puhdistamisessa.
• Älä säilytä laseria alle -20 °C (-5 °F) tai yli 60 °C (140 °F) lämpötilassa.
• Varmista laserin tarkkuus tarkistamalla sen virheetön kalibrointi.

Stanley-huoltopalvelut voivat suorittaa kalibrointitarkistuksia ja muita huollon aikaisia korjauksia.

Vianmääritys

Laser ei käynnisty

• Tarkista AA-paristot varmistaaksesi seuraavat:
- Kaikki paristot on asennettu oikein paristokotelon napaisuusmerkintöjen (+) ja (−) mukaisesti.
- Paristojen navat ovat puhtaita ja ettei niissä ole ruostetta tai korroosiota.
- Paristot ovat uusia, korkealaatuisia ja edustavat tunnettua tuotemerkkiä vuotovaarojen vähentämiseksi.
- Varmista AA-paristojen hyvä kunto. Mikäli epäselvyyksiä ilmenee, kokeile asentaa uudet paristot.
- Jos käytät ladattavia paristoja, varmista, että ne on ladattu täyteen.
• Varmista, että laser on kuiva.
- Jos laser on kuumentunut yli 50 °C (120 °F) lämpötilaan, laite ei käynnisty. Jos laseria on säilytetty erittäin korkeissa lämpötiloissa, anna sen jäähtyä. Lasertaso ei vaurioidu käyttäessä Virran/kuljetuksen lukituskytkintä ennen sen jäähtymistä oikeaan käyttölämpötilaan.

Lasersäteet vilkkuvat

Laserit on tarkoitettu itsetasoittuviksi korkeintaan noin 4° keskimäärin kaikissa suunnissa. Jos laser on kallistunut niin, että sisäinen mekanismi ei voi tasoittua itsestään, lasersäteet vilkkuvat ilmoittaen kallistusvälin ylittymisestä. VILKKUVAT LASERSÄTEET EIVÄT OLE VAAKASUORASSA TAI KOHTISUORASSA EIKÄ SITÄ SAA KÄYTTÄÄ VAAKA- TAI PYSTYTASON MÄÄRITTÄMISEEN TAI MERKITSEMISEEN. Sijoita laser uudelleen tasaisemmalle alustalle.

Lasersäteiden liike ei lopu

Laser on tarkkuusväline. Jos sitä ei aseteta vakaalle (ja liikkumattomalle) pinnalle, laser pyrkii jatkuvasti löytämään tasoa. Jos säteen liike ei lopu, kokeile asettaa laser vakaammalle alustalle. Varmista myös, että alusta on suhteellisen tasainen laserin vakauden takaamiseksi.

Huolto ja korjaus

Huomaa: Jos lasertaso puretaan, tuotteen takuut mitätöityvät.

Varmista tuotteen TURVALLISUUS ja LUOTETTAVUUS viemällä se korjattavaksi, huollettavaksi ja säädettäväksi valtuutettuun huoltopalveluun. Pätemättömien henkilöiden suorittama huolto voi johtaa henkilövahinkoihin. Paikanna lähin Stanley-huoltopalvelu osoitteessa http://www.2helpU.com.

Tekniset tiedot

	FMHT1-77416 FMHT1-77443
Valonlähde Laserdiodit
Laserin aallonpituus 630 – 680 nm näkyvissä 510 – 530 nm näkyvissä (kaikki linjat)630 – 680 nm näkyvissä (alapiste)
Laserteho ≤1,0 m W LUOKAN 2 LASERTUOTE
Käyttöväli 20 m (65')	50m (165') tunnistimella	30 m (100')50m (165') tunnistimella
Tarkkuus - kaikki linjat	±3 mm etäisyydellä 10 m (±1/8" etäisyydellä 30')
Tarkkuus - alapiste ±6 mm etäisyydellä 10 m (±1/4" etäisyydellä 30')
Virtalähde 4 AA (1,5V) alkaliparistot (6V DC) 4 AA (1,5V) alkaliparistot (6V DC) tai4 AA NiMH (1,2V) paristot (4,8V DC)
Käyttölämpötila -10 °C - 50 °C (14 °F - 122 °F)
Säilytyslämpötila -20 °C - 60 °C (-5 °F - 140 °F)
Ympäristö Luokan IP54 veden- ja ruosteenkestävyys

Innhold

Laserikiired ei jää paigale
