KASUTUSJUHEND FMHT177416 STANLEY

• Paigaldusploki kasutamine

• Laseri sisselülitamine

• Laseri täpsuse kontrollimine

• Probleemide lahendamine

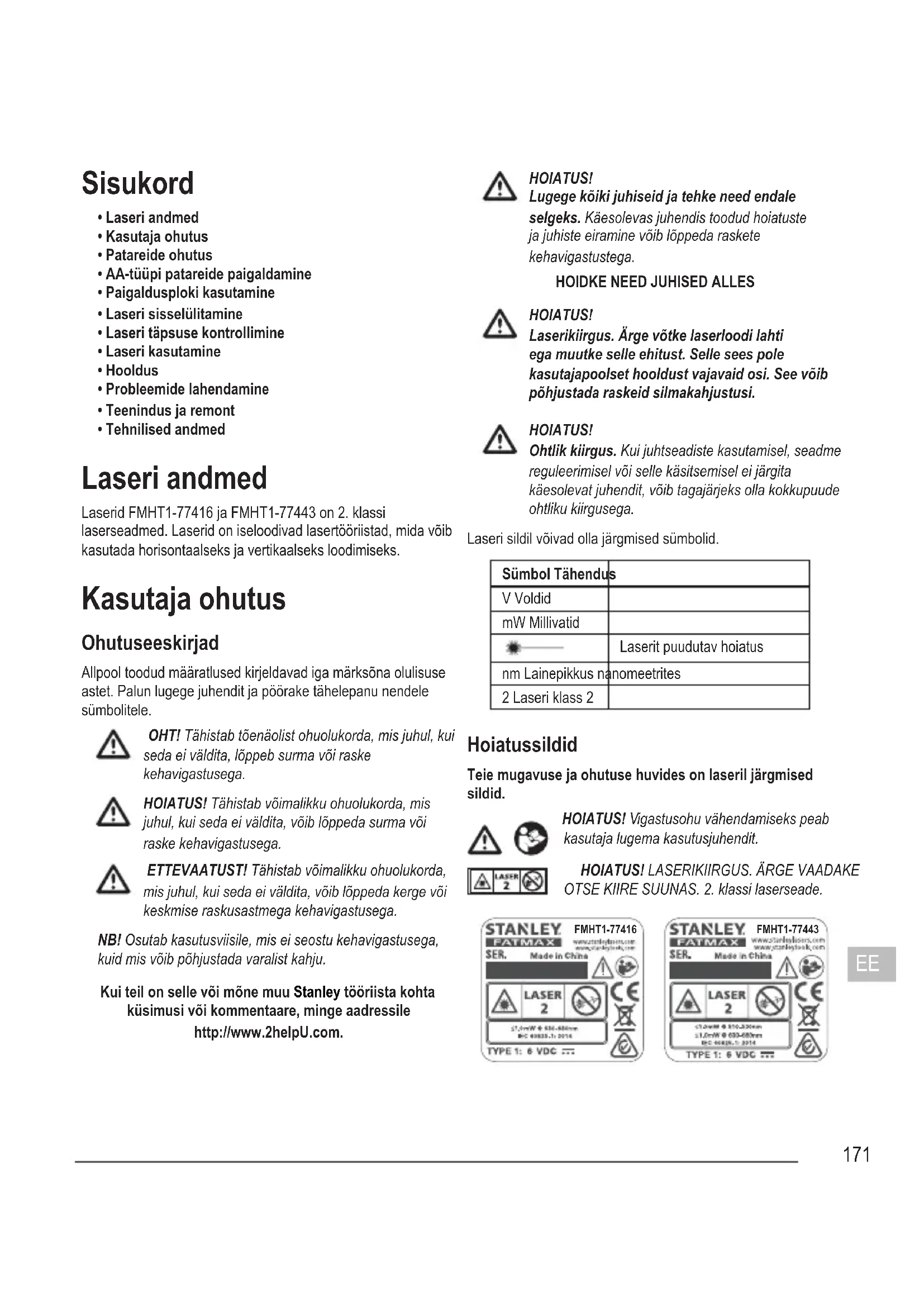

• Tehnilised andmed Laseri andmed Laserid FMHT1-77416 ja FMHT1-77443 on 2. klassi laserseadmed. Laserid on iseloodivad lasertööriistad, mida võib kasutada horisontaalseks ja vertikaalseks loodimiseks. Kasutaja ohutus Ohutuseeskirjad Allpool toodud määratlused kirjeldavad iga märksõna olulisuse astet. Palun lugege juhendit ja pöörake tähelepanu nendele sümbolitele. OHT! Tähistab tõenäolist ohuolukorda, mis juhul, kui seda ei väldita, lõppeb surma või raske kehavigastusega. HOIATUS! Tähistab võimalikku ohuolukorda, mis juhul, kui seda ei väldita, võib lõppeda surma või raske kehavigastusega. ETTEVAATUST! Tähistab võimalikku ohuolukorda, mis juhul, kui seda ei väldita, võib lõppeda kerge või keskmise raskusastmega kehavigastusega. NB! Osutab kasutusviisile, mis ei seostu kehavigastusega, kuid mis võib põhjustada varalist kahju. Kui teil on selle või mõne muu Stanley tööriista kohta küsimusi või kommentaare, minge aadressile http://www.2helpU.com. HOIATUS! Lugege kõiki juhiseid ja tehke need endale selgeks. Käesolevas juhendis toodud hoiatuste ja juhiste eiramine võib lõppeda raskete kehavigastustega.

HOIDKE NEED JUHISED ALLES

HOIATUS! Laserikiirgus. Ärge võtke laserloodi lahti ega muutke selle ehitust. Selle sees pole kasutajapoolset hooldust vajavaid osi. See võib põhjustada raskeid silmakahjustusi. HOIATUS! Ohtlik kiirgus. Kui juhtseadiste kasutamisel, seadme reguleerimisel või selle käsitsemisel ei järgita käesolevat juhendit, võib tagajärjeks olla kokkupuude ohtliku kiirgusega. Laseri sildil võivad olla järgmised sümbolid. Sümbol Tähendus V Voldid mW Millivatid Laserit puudutav hoiatus nm Lainepikkus nanomeetrites 2 Laseri klass 2 Hoiatussildid Teie mugavuse ja ohutuse huvides on laseril järgmised sildid. HOIATUS! Vigastusohu vähendamiseks peab kasutaja lugema kasutusjuhendit.

• Ärge kasutage laserit plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. See tööriist võib tekitada sädemeid, mis võivad tolmu või aurud süüdata.

• Kui laserit ei kasutata, hoidke seda lastele ja väljaõppeta isikutele kättesaamatus kohas. Oskamatutes kätes võivad laserid olla väga ohtlikud.

• Seadet PEAVAD hooldama ainult kvalitseeritud hooldustehnikud. Oskamatu remont või hooldus võib lõppeda kehavigastustega. Lähima Stanley teeninduskeskuse leiate aadressilt http://www.2helpU.com.

• Ärge kasutage laserikiire vaatamiseks optilisi vahendeid, näiteks teleskoopi või luupi. See võib põhjustada raskeid silmakahjustusi.

• Ärge asetage laserit kohta, kus keegi võib tahtlikult või tahtmatult laserikiirde vaadata. See võib põhjustada raskeid silmakahjustusi.

• Ärge asetage laserit peegeldava pinna lähedale, mis võib peegeldada laserikiire kellelegi silma. See võib põhjustada raskeid silmakahjustusi.

• Kui te laserit ei kasuta, lülitage see välja. Kui jätate laseri välja lülitamata, suureneb oht, et keegi vaatab laserikiire suunas.

• Ärge kunagi muutke laseri ehitust mis tahes moel. Seadme ehituse muutmine võib põhjustada kokkupuute ohtliku laserikiirgusega.

• Ärge kasutage laserit laste läheduses ega laske lastel seda kasutada. See võib põhjustada raskeid silmakahjustusi.

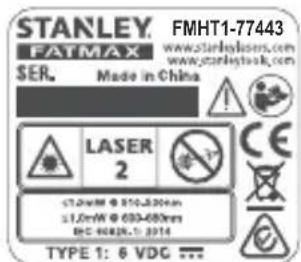

• Ärge eemaldage ega rikkuge hoiatussilte. Kui sildid on eemaldatud, võib kasutaja või keegi teine end teadmatusest kiirgusohtu seada.

• Asetage laser kindlalt ühetasasele pinnale. Laseri ümberkukkumisel võivad tagajärjeks olla laseri kahjustused ja kehavigastused. Isiklik ohutus

• Säilitage valvsus, jälgige, mida teete, ja kasutage laserit mõistlikult. Ärge kasutage laserit väsinuna ega alkoholi, narkootikumide või arstimite mõju all olles. Kui laseriga töötamise ajal tähelepanu kas või hetkeks hajub, võite saada raskeid kehavigastusi.

• Kasutage isikukaitsevahendeid. Kandke alati kaitseprille. Töötingimustele vastav turvavarustus (nt tolmumask, mittelibisevad turvajalatsid, kõva peakate ja kõrvaklapid) vähendab tervisekahjustuste ohtu. Tööriista kasutamine ja hooldamine

• Ärge kasutage laserit, kui seda ei saa toite-/transpordiluku lülitist sisse ja välja lülitada. Tööriist, mida ei saa lülitist juhtida, on ohtlik ja vajab remonti.

• Järgige käesoleva juhendi peatükis „Hooldus“ toodud juhiseid. Heakskiitmata osade kasutamine või peatükis „Hooldus“ toodud juhiste mittejärgimine võib põhjustada elektrilöögi või vigastuste ohtu. Patareide ohutus HOIATUS! Patareid võivad plahvatada, lekkida või põhjustada vigastusi ja tulekahju. Selle ohu vähendamiseks toimige järgmiselt.

• Järgige hoolikalt kõiki juhiseid ja hoiatusi patarei märgistusel ja pakendil.

• Paigaldage patareid alati õigesti, järgides seadmel ja patareidel olevaid pooluste tähiseid (+ ja –).

• Ärge lühistage patareide klemme.

• Ärge laadige ühekordseid patareisid.

• Ärge kasutage korraga vanu ja uusi patareisid. Vahetage kõik patareid korraga sama tootja ja sama tüüpi patareide vastu.

• Eemaldage tühjad patareid kohe ja vabanege neist kohalike eeskirjade kohaselt.

• Ärge visake patareisid tulle.

• Hoidke patareisid lastele kättesaamatus kohas.

• Eemaldage patareid, kui seade pole kasutusel. AA-tüüpi patareide paigaldamine Paigaldage laserisse FMHT1-77416 või FMHT1-77443 uued AA-tüüpi patareid. Laseris FMHT1-77443 võib kasutada ka AA-tüüpi laetavaid patareisid. Laetavate patareide kasutamisel vaadake Stanley FatMaxi laadija FMHT80690 juhendit.

Kergitage laseri riivi ja avage patareipesa kate (joonis

Paigaldage neli uut kvaliteetset korraliku kaubamärgiga AA-tüüpi patareid, jälgides, et kummagi patarei pooluste (– ja +) paigutus vastab patareipesa siseküljel olevatele tähistele (joonis

Suruge patareipesa kate klõpsatusega kinni (joonis

Lükake toite-/transpordiluku lüliti paremale avatud/ sisselülitatud asendisse (joonis

Veenduge, et klahvistikul ei vilgu (joonis

• Laser võib patareide tühjenedes veel lühikest aega töötada, kuid laserikiired ja -täpid muutuvad peagi tuhmiks.

• Pärast uute patareide paigaldamist ja laseri sisselülitamist muutuvad laserikiired ja -täpid uuesti eredaks.

Kui laserit ei kasutata, lükake toite-/transpordiluku lüliti VASAKULE lukustatud/väljalülitatud asendisse (joonis

#1a), et patareisid säästa. Paigaldusploki kasutamine Laseri alumisel küljel on liigutatav plokk (joonis

#2) abil vastu teraslati külge, ärge pikendage liigutatavat plokki (joonis

#1). See võimaldab joondada alumise täpi teraslati servaga.

• Laseri paigaldamiseks põrandal asuva punkti kohale (kasutades universaalset kinnitusalust või statiivi) tõmmake liikuv plokk välja, kuni see klõpsatusega kohale asetub (joonis

#2). See võimaldab kuvada laseri alumise täpi läbi 5/8-11 paigaldusava ja pöörata laserit üle 5/8-11 paigaldusava, ilma et laseri asend vertikaalsuunas muutuks. Laseri sisselülitamine

Asetage laser siledale ja ühetasasele looditud pinnale, nii et laser on suunatud otse ette vastasseina poole (0º asend).

Lükake toite-/transpordiluku lüliti paremale avatud/ sisselülitatud asendisse (joonis

Vajutage nuppu (joonis

#6) üks kord horisontaalse laserikiire kuvamiseks, teist korda alumise täpi kuvamiseks ning kolmandat korda horisontaalkiire ja alumise täpi kuvamiseks.

• Kui laser on nii tugevalt kaldu, et see ei suuda end ise loodida (> 4°), siis hakkavad laserikiired kaheses rütmis vilkuma ja klahvistikul vilgub pidevalt (joonis

• Kui laserikiired vilguvad, siis laser ei ole horisontaalselt (või vertikaalselt) loodis ja seda EI TOHI KASUTADA horisontaalse või vertikaalse asendi määramiseks ega märgistamiseks. Paigutage laser ümber ühetasasele pinnale.

Vajutage nuppu (joonis

#5) üks kord vertikaalse laserikiire kuvamiseks laseri eest, teist korda vertikaalse laserikiire kuvamiseks laseri küljelt ja kolmandat korda mõlema vertikaalkiire kuvamiseks.

Pulssrežiimi testimiseks vajutage nuppu (joonis

#7). Süttib ja laserikiired muutuvad heledamaks, sest need vilguvad väga kiiresti. Impulssrežiimi kasutatakse ainult detektoriga laserikiirte projitseerimiseks pikema vahemaa taha.

Kui MÕNI järgmistest väidetest VASTAB TÕELE, tutvuge ENNE LASERI KASUTAMIST laseri täpsuse kontrollimise juhistega.

• Kasutate laserit esimest korda (juhul kui laserit on hoitud äärmuslikul temperatuuril).

• Laseri täpsust ei ole mõnda aega kontrollitud.

• Laser võib olla maha pillatud.174

Laseri täpsuse kontrollimine Lasertööriistad on tehases pitseeritud ja kalibreeritud. Töö täpsuse tagamiseks on soovitatav kontrollida laseri täpsust enne esmakordset kasutamist (juhul kui laser on olnud äärmuslikul temperatuuril) ning teha seda aeg-ajalt ka edaspidi. Käesolevas kasutusjuhendis loetletud täpsuse kontrollimise protseduuride teostamisel järgige alltoodud juhiseid.

• Kasutage võimalikult suurt töökaugusele lähimat pindala/ kaugust. Mida suurem on pindala/kaugus, seda lihtsam on laseri täpsust mõõta.

• Asetage laser siledale, ühetasasele ja kindlale pinnale, mis on mõlemas suunas loodis.

• Märgistage laserikiire keskpunkt. Horisontaalne kiir – skaneerimissuund Laseri horisontaalse kalibreeringu kontrollimiseks on vaja kahte seina vahekaugusega 9 m (30 jalga). Kalibreeringu kontrollimisel kasutatav vahekaugus ei tohi olla lühem kui kaugus, mille puhul seadet reaalselt kasutada kavatsetakse.

Horisontaalse laserikiire kuvamiseks vajutage üks kord nuppu .

Pöörake laser külgneva seinaga paralleelselt seina vastaskülje poole.

Märgistage laserikiirel punktid

, mille vahekaugus on vähemalt 9 m (30 jalga).

Pöörake laserit 180º.

Reguleerige laseri kõrgust, seades laserikiire keskme kohakuti punktiga

Märgistage laserikiirel vahetult punkti

vaheline vertikaalne kaugus.

PKui mõõtmistulemus on suurem kui

vaheline lubatud kaugus alljärgnevas tabelis esitatud seintevahelise kauguse puhul, tuleb laser viia probleemi lahendamiseks volitatud teeninduskeskusesse. Seinte vaheline kaugus Lubatud kaugus punktide

vahel 9 m (30 jalga) 6 mm (1/4 tolli) 12 m (40 jalga) 8 mm (5/16 tolli) 15 m (50 jalga) 10 mm (13/32 tolli) Horisontaalne kiir – mõõtesuund Laseri horisontaalse kalde kalibreeringu kontrollimiseks on vaja ühte seina pikkusega vähemalt 9 m (30 jalga). Kalibreeringu kontrollimisel kasutatav vahekaugus ei tohi olla lühem kui kaugus, mille puhul seadet reaalselt kasutada kavatsetakse.

Horisontaalse laserikiire kuvamiseks vajutage üks kord nuppu .

Pöörake laser külgneva seinaga paralleelselt seina vastaskülje poole.

Märgistage laserikiirel punktid

, mille vahekaugus on vähemalt 9 m (30 jalga).

Viige laser seina vastasküljele (joonis

Reguleerige laseri kõrgust, seades laserikiire keskme kohakuti punktiga

Märgistage laserikiirel vahetult punkti

Kui mõõtmistulemus on suurem kui

vaheline lubatud kaugus alljärgnevas tabelis esitatud seintevahelise kauguse puhul, tuleb laser viia probleemi lahendamiseks volitatud teeninduskeskusesse. Seinte vaheline kaugus Lubatud kaugus punktide

Vertikaalne kiir – püstlood Laseri vertikaalset kalibreeritust saab kõige paremini kontrollida, kui on võimalik kasutada kõrget (ideaaljuhul vähemalt 9 m (30′) kõrgust) lage ning üks inimene liigutab põrandal laserit ja teine märgib laele laserikiire asukoha. Kalibreeringu kontrollimisel kasutatav vahekaugus ei tohi olla lühem kui kaugus, mille puhul seadet reaalselt kasutada kavatsetakse.

Asetage laser siledale, ühetasasele ja kindlale pinnale, mis on mõlemas suunas loodis (joonis

Vajutage kolm korda nuppu eesmise ja külgmise vertikaalkiire kuvamiseks.

Märgistage loodi pinnal alumise täpi asukoht

Märgistage lael eesmise ja külgmise laserikiire ristumiskohas kaks lühikest joont

Tõstke laser üles ja pöörake seda 180º ning paigutage alumine täpp täpselt alumise täpi eelmise asukoha, punkti

kohale, nagu näidatud joonisel

Leidke lael kahe laserikiire asukohad. Kui need ei ole märgistatud joontega

paralleelsed, pöörake laserit, kuni laserikiired asetsevad joontega

Märgistage lael kiirte ristumiskohas kaks lühikest joont

Mõõtke ära märgistatud joonte

ning märgistatud joonte

Kui mõõtmistulemus on suurem kui märgitud joonte vaheline lubatud kaugus alljärgnevas tabelis esitatud vastava lae kõrguse puhul, tuleb laser viia probleemi lahendamiseks volitatud teeninduskeskusesse. Lae kõrgus Lubatud kaugus märgistatud joonte vahel 2,5 m (8 jalga) 1,5 mm (1/16 tolli) 3 m (10 jalga) 2,0 mm (3/32 tolli) 4 m (14 jalga) 2,5 mm (1/8 tolli) 6 m (20 jalga) 4 mm (5/32 tolli) 9 m (30 jalga) 6 mm (1/4 tolli) 90º vertikaalkiirte vahel 90º täpsuse kontrollimiseks on vaja vähemalt 6 x 3 m (20 x 10 jalga) vaba põrandapinda eesmise ja külgmise vertikaalkiire vahel.

Asetage laser siledale, ühetasasele ja kindlale pinnale, mis on mõlemas suunas loodis, nagu näidatud joonisel

Vajutage kolm korda nuppu eesmise ja külgmise vertikaalkiire kuvamiseks.

Märgistage eesmisel laserikiirel kolm punkti

Paigutage laser nii, et alumine täpp asub punkti

kohal ja eesmine laserikiir on kohakuti punktiga

Märgistage külgmisel laserikiirel seadmest vähemalt 3 m (10’) kaugusel punkt

Pöörake laserit 90º päripäeva.

Paigutage laser nii, et alumine täpp asub punkti

kohal ja eesmine laserikiir on kohakuti punktiga

Märgistage külgmisel laserikiirel punkt

Kui mõõtmistulemus on suurem kui

vaheline lubatud kaugus alljärgnevas tabelis esitatud vastava

vahelise kauguse puhul, tuleb laser viia probleemi lahendamiseks volitatud teeninduskeskusesse.

vaheline kaugus Lubatud kaugus

Laseri kasutamine Kasutamisõpetus

• Märgistage alati laserikiire keskpunkt.

• Äärmuslike temperatuurimuutuste korral võivad sisemised osad liikuda, mis võib mõjuda tööriista täpsusele. Kontrollige töötamisel sageli täpsust.

• Kui laser on maha kukkunud, kontrollige, kas see on endiselt kalibreeritud.

• Kui laser on õigesti kalibreeritud, loodib see end ise. Kõik laserid on tehases kalibreeritud leidma rõhtsat asendit, kui need on asetatud pinnale, mille kõrvalekalle horisontaalasendist on keskmiselt ± 4°. Käsitsi reguleerimine ei ole vajalik.

• Kasutage laserit siledal ja ühetasasel looditud pinnal. Laseri väljalülitamine Kui laserit ei kasutata, lükake toite-/transpordiluku lüliti väljalülitatud/lukustatud asendisse (joonis

#1a). Kui lülitit ei seata lukustatud asendisse, ei lülitu laser välja. Laseri kasutamine tarvikutega HOIATUS! Kuna muid tarvikuid peale Stanley pakutavate ei ole selle laseriga testitud, võib nende kasutamine koos selle laseriga olla ohtlik. Kasutage ainult Stanley tarvikuid, mida soovitatakse kasutada just selle mudeliga. Tarvikud, mis sobivad ühele laserile, võivad põhjustada kehavigastuse ohtu, kui neid kasutatakse koos mõne teise laseriga. Laseri alumisel küljel on 1/4-20 ja 5/8-11 sisekeermed (joonis

) olemasolevate või lisanduvate Stanley tarvikute paigaldamiseks. Kasutage ainult Stanley tarvikuid, mis on ette nähtud just selle laseriga kasutamiseks. Järgige tarvikuga kaasas olevaid juhiseid. Teie laseri jaoks soovitatavaid tarvikuid saab lisatasu eest edasimüüjalt või volitatud teeninduskeskusest. Kui vajate mõne tarviku leidmisel abi, võtke ühendust Stanley kohaliku teeninduskeskusega või külastage meie veebilehte: http://www.2helpU.com. Hooldus

• Kui laserit ei kasutata, puhastage selle välimised osad niiske lapiga, pühkige laser pehme lapiga kuivaks ja seejärel pange see kaasasoleva karbiga hoiule.

• Kuigi laseri välispind on lahustikindel, ei tohi laseri puhastamiseks kasutada lahusteid.

• Ärge hoidke laserit temperatuuril alla –20 ˚C (–5 ˚F) ega üle 60 ˚C (140 ˚F).

• Töö täpsuse tagamiseks kontrollige sageli, kas laser on kalibreeritud. Kalibreerimise kontrolli ja teisi hooldustöid võivad teha ainult Stanley volitatud teeninduskeskused. Probleemide lahendamine Laser ei lülitu sisse

• Kontrollige AA-tüüpi patareisid ja veenduge, et on täidetud järgmised tingimused.

• Patareid peavad olema paigaldatud õigesti, vastavalt (+) ja (–) märkidele patareipesa siseküljel.

• Patareide klemmid peavad olema puhtad ning rooste- ja korrosioonivabad.

• Patareid on uued, kvaliteetsed ja korraliku kaubamärgiga, et vähendada patareide lekkimise ohtu.

• Veenduge, et AA-tüüpi patareid on töökorras. Kahtluse korral proovige uusi patareisid.

• Laetavate patareide kasutamisel veenduge, et patareid on täis laetud.

• Hoolitsege, et laser oleks kuiv.

• Kui laserseade kuumeneb temperatuurini üle 50 ˚C (120 ˚F), ei lülitu see sisse. Kui laserit on hoitud äärmiselt kõrgel temperatuuril, laske laseril jahtuda. Toite-/transpordiluku lüliti kasutamine enne laseri jahtumist töötemperatuurini ei kahjusta laserloodi.177

Laserikiir vilgub Laserid loodivad end kõigis suundades ise keskmiselt kuni 4°. Kui laser on nii kaldu, et selle sisemine mehhanism ei suuda end ise loodida, siis hakkavad laserikiired vilkuma, mis näitab, et kalle on liiga suur. LASERI VILKUVAD KIIRED EI OLE HORISONTAALSED EGA VERTIKAALSED JA NEID EI SAA

KASUTADA HORISONTAALSUSE EGA VERTIKAALSUSE

KINDLAKSTEGEMISEL EGA MÄRKIMISEL. Paigutage laser tasasemale pinnale. Laserikiired ei jää paigale Laser on täppismõõteriist. Kui laser ei ole asetatud stabiilsele (ja liikumatule) pinnale, siis püüab see leida rõhtsat asendit. Kui kiir ei jää paigale, proovige paigaldada laser stabiilsemale pinnale. Samuti püüdke tagada, et pind oleks võimalikult sile ja ühetasane, nii et laser on stabiilne. Teenindus ja remont Märkus! Laseri lahtivõtmine muudab kehtetuks kõik tootega seotud garantiid. Et tagada toote OHUTUS ja USALDUSVÄÄRSUS, tuleb selle remondi- ja hooldustööd ning reguleerimine lasta teha volitatud teeninduskeskuses. Oskamatu remondi või hooldusega kaasneb kehavigastuste oht. Lähima Stanley teeninduskeskuse leiate aadressilt http://www.2helpU.com.178

Valgusallikas Laserdioodid Laseri lainepikkus Nähtav valgus 630–680 nm Nähtav valgus 510–530 nm (kõik jooned) Nähtav valgus 630–680 nm (alumine täpp) Laseri võimsus ≤ 1,0 mW 2. KLASSI LASERSEADE Tööpiirkond 20 m (65 jalga) 50 m (165jalga) detektoriga 30 m (100 jalga) 50 m (165jalga) detektoriga Täpsus – kõik jooned ± 3 mm 10 m kohta (± 1/8 tolli 30 jala kohta) Täpsus – alumine täpp ± 6 mm 10 m kohta (± 1/4 tolli 30 jala kohta) Toiteallikas 4 AA-tüüpi (1,5 V) leelispatareid (6 V DC) 4 AA-tüüpi (1,5 V) leelispatareid (6 V DC) või 4 AA-tüüpi (1,2 V) NiMH-patareid (4,8 V DC) Töötemperatuur –10 °C kuni 50 °C (14 °F kuni 122 °F) Säilitustemperatuur –20 °C kuni 60 °C (–5 °F kuni 140 °F) Keskkonnamõju Vee- ja tolmukindluse klass IP54179
