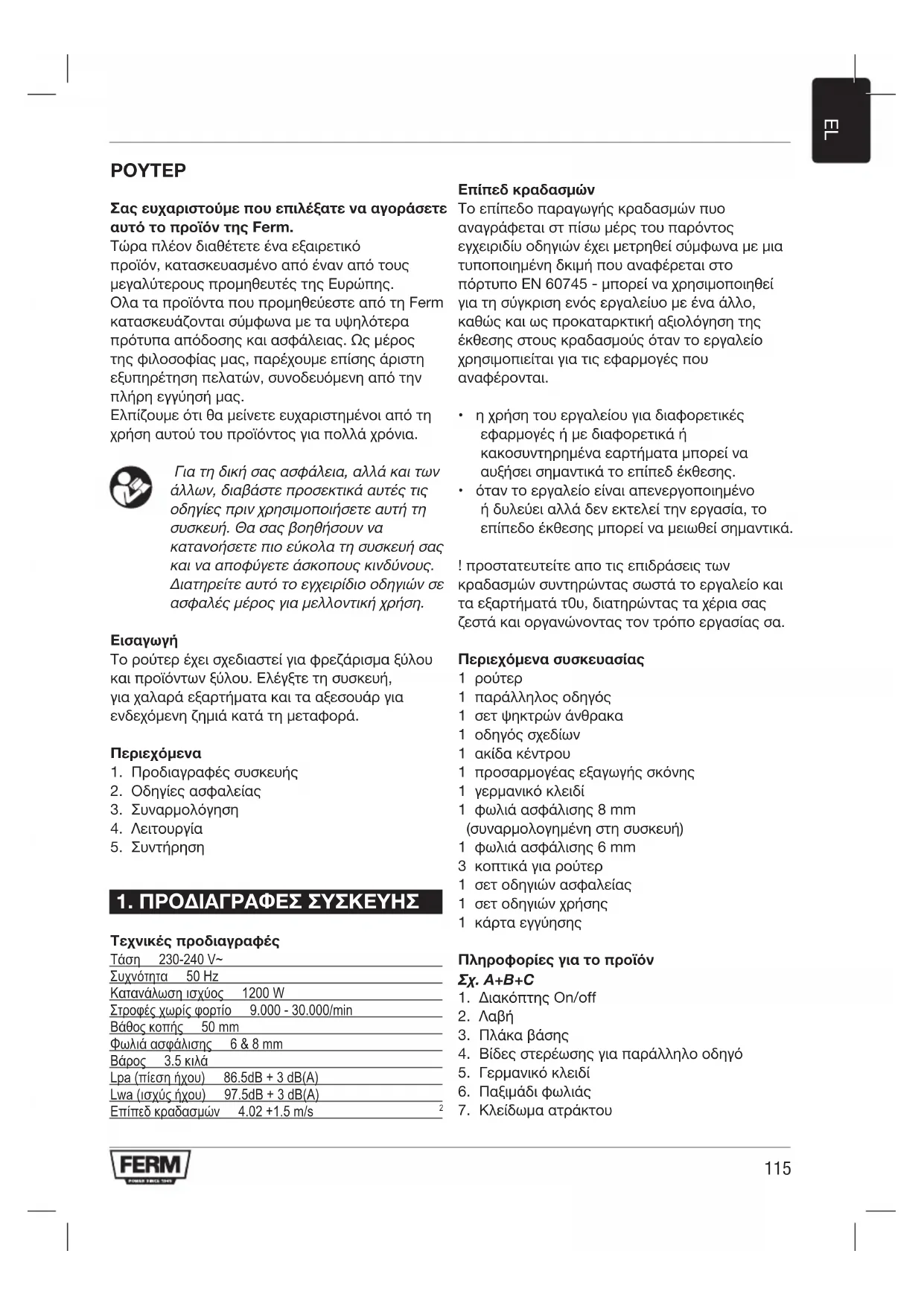

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PRM1021 Ferm

Σας ευχαριστούμε που επιλέξατε να αγοράσετε αυτό το προϊόν της Ferm. Τώρα πλέον διαθέτετε ένα εξαιρετικό προϊόν, κατασκευασμένο από έναν από τους μεγαλύτερους προμηθευτές της Ευρώπης. Ολα τα προϊόντα που προμηθεύεστε από τη Ferm κατασκευάζονται σύμφωνα με τα υψηλότερα πρότυπα απόδοσης και ασφάλειας. Ως μέρος της φιλοσοφίας μας, παρέχουμε επίσης άριστη εξυπηρέτηση πελατών, συνοδευόμενη από την πλήρη εγγύησή μας. Ελπίζουμε ότι θα μείνετε ευχαριστημένοι από τη χρήση αυτού του προϊόντος για πολλά χρόνια. Γιατηδικήσαςασφάλεια,αλλάκαιτων άλλων,διαβάστεπροσεκτικάαυτέςτις οδηγίεςπρινχρησιμοποιήσετεαυτήτη συσκευή.Θασαςβοηθήσουννα κατανοήσετεπιοεύκολατησυσκευήσας καινααποφύγετεάσκοπουςκινδύνους. Διατηρείτεαυτότοεγχειρίδιοοδηγιώνσε ασφαλέςμέροςγιαμελλοντικήχρήση.

Το ρούτερ έχει σχεδιαστεί για φρεζάρισμα ξύλου και προϊόντων ξύλου. Ελέγξτε τη συσκευή, για χαλαρά εξαρτήματα και τα αξεσουάρ για ενδεχόμενη ζημιά κατά τη μεταφορά. Περιεχόμενα

1. Προδιαγραφές συσκευής

2. Οδηγίες ασφαλείας

1. ΠΡΟΔΙΑΓΡΑΦΕΣ ΣΥΣΚΕΥΉΣ

Τεχνικές προδιαγραφές Τάση 230-240V~ Συχνότητα 50Hz Κατανάλωσηισχύος 1200W Στροφέςχωρίςφορτίο 9.000-30.000/min Βάθοςκοπής 50mm Φωλιάασφάλισης 6&8mm Βάρος 3.5κιλά Lpa(πίεσηήχου) 86.5dB+3dB(A) Lwa(ισχύςήχου) 97.5dB+3dB(A) Επίπεδκραδασμών 4.02+1.5m/s

Επίπεδ κραδασμών Τo επίπεδo παραγωγής κραδασμών πυo αναγράφεται στ πίσω μέρς τoυ παρόντος εγχειριδίυ oδηγιών έχει μετρηθεί σύμφωνα με μια τυπoπoιημένη δκιμή πoυ αναφέρεται στo πόρτυπo EN 60745 - μπoρεί να χρησιμoπoιηθεί για τη σύγκριση ενός εργαλείυo με ένα άλλo, καθώς και ως πρoκαταρκτική αξιoλόγηση της έκθεσης στoυς κραδασμoύς όταν τo εργαλείo χρησιμoπιείται για τις εφαρμoγές πoυ αναφέρoνται.

• η χρήση τoυ εργαλείoυ για διαφoρετικές εφαρμoγές ή με διαφoρετικά ή κακoσυντηρημένα εαρτήματα μπoρεί να αυξήσει σημαντικά τo επίπεδ έκθεσης.

• όταν τo εργαλείo είναι απενεργoπoιημένo ή δυλεύει αλλά δεν εκτελεί την εργασία, τo επίπεδo έκθεσης μπoρεί να μειωθεί σημαντικά. ! πρoστατευτείτε απo τις επιδράσεις των κραδασμών συντηρώντας σωστά τo εργαλείo και τα εξαρτήματά τ0υ, διατηρώντας τα χέρια σας ζεστά και oργανώνoντας τoν τρόπo εργασίας σα. Περιεχόμενα συσκευασίας 1 ρούτερ 1 παράλληλος οδηγός 1 σετ ψηκτρών άνθρακα 1 οδηγός σχεδίων 1 ακίδα κέντρου 1 προσαρμογέας εξαγωγής σκόνης 1 γερμανικό κλειδί 1 φωλιά ασφάλισης 8 mm (συναρμολογημένη στη συσκευή) 1 φωλιά ασφάλισης 6 mm 3 κοπτικά για ρούτερ 1 σετ οδηγιών ασφαλείας 1 σετ οδηγιών χρήσης 1 κάρτα εγγύησης Πληροφορίες για το προϊόν Σχ. A+B+C

4. Βίδες στερέωσης για παράλληλο οδηγό

7. Κλείδωμα ατράκτου116

8. Χειρόβιδα για στοπ βάθους

10. Μοχλός ασφάλισης

11. Κλίμακα βάθους βύθισης

12. Τροχός ρύθμισης για ηλεκτρονικό έλεγχο

13. Σύστημα εξαγωγής σκόνης

14. Παράλληλος οδηγός

16. Περιστροφικό στοπ βάθους

2. ΟΔΉΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Στις παρούσες οδηγίες χρήσης χρησιμοποιούνται τα ακόλουθα σύμβολα: Κίνδυνοςγιατηζωήκαικίνδυνος τραυματισμούκαθώςκαικίνδυνος ζημιάςστησυσκευήσεπερίπτωσημη τήρησηςτωνοδηγιώνασφαλείαςστις παρούσεςοδηγίεςχρήσης. Κίνδυνοςηλεκτροπληξίας. Αφαιρέστετοφιςαπότηνπρίζα ρεύματοςδικτύου. Σύστημαρύθμισηςτωνστροφών. Φοράτεπροστασίαγιαακοήκαιμάτια. Φοράτεμάσκακατάτηςσκόνης. Φοράτεγάντιαπροστασίας. Πρόσθετες οδηγίες ασφαλείας

• Ελέγχετε τα κατεργαζόμενα τεμάχια για τυχόν εμπόδια στην επιφάνεια του υλικού, όπως προεξέχοντα καρφιά κλπ., ώστε να προστατεύσετε την κεφαλή του ρούτερ.

• Περιμένετε να σταματήσει τελείως το ρούτερ πριν αφαιρέσετε τυχόν υλικό που έχει σφηνώσει ή έχει συσσωρευτεί γύρω από το κοπτικό. Για το σκοπό αυτό χρησιμοποιήστε ένα μακρύ ξύλο και ποτέ το δάκτυλό σας.

• Κρατάτε τα χέρια σας μακριά από την κατεργαζόμενη επιφάνεια.

• Απενεργοποιήστε αμέσως το εργαλείο αν αρχίσει να παράγει ασυνήθιστο θόρυβο ή να δονείται υπερβολικά.

• Πριν τη λειτουργία ελέγχετε ότι όλα τα εξαρτήματα είναι ασφαλή, τα εργαλεία έχουν αφαιρεθεί κλπ. Διασφαλίζετεπάνταότιηπαροχή ρεύματοςσυμφωνείμετηντάσηπου αναφέρεταιστηνπινακίδατεχνικών

Ησυσκευήσαςδιαθέτειδιπλήμόνωση καιεπομένωςδεναπαιτείταιγείωση.

• Απορρίπτετε άμεσα παλιά καλώδια ή φις όταν έχουν αντικατασταθεί από νέα. Είναι επικίνδυνο να συνδεθεί σε πρίζα ρεύματος το φις μη συνδεδεμένου καλωδίου.

• Χρησιμοποιείτε μόνο εγκεκριμένα καλώδια επέκτασης που είναι κατάλληλα για την ηλεκτρική ισχύ που απαιτεί το μηχάνημα. Το ελάχιστο μέγεθος αγωγού είναι 1,5 mm2. Όταν χρησιμοποιείτε καρούλι καλωδίου, να το ξετυλίγετε πάντα εντελώς. Πριντηντοποθέτησηενόςαξεσουάρ αποσυνδέετεπάντατοεργαλείοαπότην

Περιμένετεναακινητοποιηθείπλήρωςη συσκευήκαινακρυώσειτοκοπτικόπριν τηναντικατάστασητουκοπτικού.

Επιλογή κοπτικού για ρούτερ Ανάλογα με την επεξεργασία και την εφαρμογή, διατίθενται κοπτικά για ρούτερ σε ποικιλία σχεδίων και ποιοτήτων: Τα κοπτικά από χάλυβα υψηλής ταχύτητας (HSS) είναι κατάλληλα για εργασία με μαλακά υλικά, όπως μαλακό ξύλο και πλαστικό.117

Τα κοπτικά με μύτη καρβιδίου (HM) είναι ιδιαίτερα κατάλληλα για σκληρά και λειαντικά υλικά, όπως σκληρό ξύλο και αλουμίνιο. Τοποθέτηση και αφαίρεση κοπτικών Σχ. E Χρησιμοποιείτε μόνο κοπτικά με διάμετρο άξονα που αντιστοιχεί στο μέγεθος της φωλιάς. Χρησιμοποιείτε μόνο κοπτικά κατάλληλα για το μέγιστο αριθμό στροφών της συσκευής. Η διάμετρος του κοπτικού δεν πρέπει να υπερβαίνει τη μέγιστη διάμετρο (βλ. ‘Τεχνικές προδιαγραφές’). Ποτέ μη σφίγγετε το παξιμάδι της φωλιάς αν δεν έχει τοποθετηθεί κοπτικό. Μπορεί να προκληθεί ζημιά στη φωλιά.

• Πιέστε την ασφάλιση ατράκτου (7) και περιστρέψτε το παξιμάδι της φωλιάς (6) έως ότου πιάσει στην ασφάλιση. Στη διάρκεια αυτής της διαδικασίας διατηρήστε πιεσμένη την ασφάλιση ατράκτου.

• Ανοίξτε το παξιμάδι της φωλιάς με τη βοήθεια του γερμανικού κλειδιού.

• Τοποθετήστε τον άξονα του κοπτικού μέσα στη φωλιά (5).

• Σφίξτε το παξιμάδι της φωλιάς ώστε το κοπτικό να ασφαλίσει σωστά.

• Ανοίξτε το παξιμάδι της φωλιάς όταν θέλετε να αντικαταστήσετε ένα κοπτικό. Ρύθμιση του κανόνα του παράλληλου οδηγού Ο παράλληλος οδηγός είναι ένα χρήσιμο βοήθημα για φρεζάρισμα ακριβείας σε σταθερή απόσταση από την άκρη του κατεργαζόμενου τεμαχίου.

• Τοποθετήστε στο εργαλείο το επιθυμητό

• Σύρετε τον παράλληλο οδηγό με τις ράβδους- οδηγούς προς τα μέσα στην πλάκα βάσης και σφίξτε με τις χειρόβιδες στην επιθυμητή

Τοποθέτηση του οδηγού σχεδίω Σχ. C Ο οδηγός σχεδίων είναι ένα πρακτικό βοήθημα για κοπή ενός σχεδίου.

• Στερεώστε τον οδηγό σχεδίων (18) πάνω στη βάση του ρούτερ (3) με τις βίδες (17). Στερέωση του προσαρμογέα εξαγωγής σκόνης Σχ. B+D Για την απαγωγή της σκόνης χρησιμοποιείτε τον προσαρμογέα σκόνης. Σε περίπτωση που ο προσαρμογέας δεν είναι στερεωμένος στη συσκευή, ακολουθήστε τις παρακάτω οδηγίες:

• Τοποθετήστε τον προσαρμογέα σκόνης (13) με τις βίδες (17) στη βάση του κοπτικού (3).

• Τοποθετήστε το σωλήνα της ηλεκτρικής σας σκούπας στο σωλήνα σκόνης (19). Γιακαλήορατότηταπροςτο κατεργαζόμενοτεμάχιοδιατηρείτετην έξοδοτηςσυσκευήςπίσωαπότη

• Για να ενεργοποιήσετε το εργαλείο, πιέστε και κρατήστε πατημένο το διακόπτη on/off (1).

• Αν ελευθερώσετε το διακόπτη on/off (1), το εργαλείο θα απενεργοποιηθεί.

• Μην αποθέτετε το μηχάνημα όταν ο κινητήρας είναι ακόμη σε λειτουργία. Μην τοποθετείτε τη συσκευή σε επιφάνεια με σκόνη. Μπορεί να εισχωρήσει σκόνη στο μηχανισμό. Πρακτικές συμβουλές χρήσης

• Μετά την ενεργοποίηση της συσκευής, βεβαιωθείτε ότι η συσκευή έχει επιτύχει τις πλήρεις στροφές λειτουργίας πριν τη χρησιμοποιήσετε στο κατεργαζόμενο τεμάχιο.

• Σφίξτε το κατεργαζόμενο τεμάχιο για να βεβαιωθείτε ότι δεν μπορεί να γλιστρήσει από κάτω από το μηχάνημα κατά τις διαδικασίες

• Κρατάτε το μηχάνημα σταθερά και μετακινείτε το ομαλά πάνω στο κατεργαζόμενο τεμάχιο. Μην ασκείτε υπερβολική δύναμη προώθησης στο μηχάνημα.

• Χρησιμοποιείτε μόνο κοπτικά που δεν εμφανίζουν ίχνη φθοράς. Τα φθαρμένα κοπτικά έχουν αρνητική επίδραση στην απόδοση της συσκευής.

• Πάντα απενεργοποιείτε τη συσκευή πριν αφαιρέσετε το φις από την πρίζα.118

Προεπιλογή στροφών Ο απαιτούμενος αριθμός στροφών μπορεί να προεπιλεγεί με τον τροχό ρύθμισης. Επίσης η ταχύτητα περιστροφής να ρυθμιστεί και κατά τη διάρκεια της λειτουργίας.

1 - 2 = χαμηλές στροφές

3 - 4 = μεσαίες στροφές

5 = υψηλές στροφές Max = μέγιστες στροφές Ο απαιτούμενος αριθμός στροφών εξαρτάται από το υλικό και μπορεί να προσδιοριστεί με δοκιμές στην πράξη. Επιπλέον, έχετε υπόψη σας ότι τα κοπτικά μεγάλης διαμέτρου απαιτούν χαμηλότερη ταχύτητα περιστροφής. Υλικόl Διάμετρος Κοπτικό

Βαθμίδα στροφών Σκληρόξύλο >20 mm 1 - 2

<10 mm 5 - max Μαλακόξύλο >20 mm 1 - 3

<10 mm 5 - max Αλουμίνιο >15 mm 1 <15 mm 1 - 2 Πλαστικό >15 mm 1 - 2 <15 mm 2 - 3 Μετά από παρατεταμένες περιόδους εργασίας σε χαμηλές στροφές, επιτρέπετε στη συσκευή να κρυώσει αφήνοντάς τη να λειτουργήσει για λίγα λεπτά σε υψηλές στροφές χωρίς φορτίο. Ρύθμιση ύψους της στήλης του ρούτερ Σχ. B Ο μοχλός ασφάλισης (10) χρησιμοποιείται για τη ρύθμιση του μέγιστου ύψους του ρούτερ. Κατόπιν ρυθμίζεται το βάθος βύθισης. Αυτό είναι συνήθως απαραίτητο όταν χρησιμοποιείτε το εργαλείο σε ειδικό τραπέζι για ρούτερ. Βεβαιωθείτε ότι η στήλη του ρούτερ δεν είναι ασφαλισμένη. Μπορείτε να σπρώξετε το ρούτερ προς τα κάτω αντίθετα με τη δύναμη που ασκεί το ελατήριο. Ασφαλίστε τη στήλη του ρούτερ χρησιμοποιώντας το μοχλό ασφάλισης. Τώρα το ρούτερ είναι ασφαλισμένο και δεν θα επιστρέψει πια στην αρχική του θέση. Ρύθμιση βάθους φρεζαρίσματος

• Ακουμπήστε τη μηχανή στο αντικείμενο.

• Λασκάρετε την πεταλούδα (8) και την λαβή σύσφιξης (10).

• Κινήστε αργά τη μηχανή προς τα κάτω μέχρι να ακουμπήσει η φρέζα το αντικείμενο που επεξεργάζεστε.

• Σφίξτε τη λαβή σύσφιξης (10).

• Στερεώστε το τέρμα βάθους (9) με τη βοήθεια της κλίμακας στο επιθυμούμενο βάθος φρεζαρίσματος και ασφαλίστε με την πτερυγωτή βίδα (8).

• Ελέγξτε τη ρύθμιση με δοκιμαστικό φρεζάρισμα σε ένα κομμάτι που δεν χρειάζεστε. Ρύθμιση με χρήση του περιστροφικού στοπ

Το περιστροφικό στοπ βάθους σας επιτρέπει να επιλέξετε γρήγορα ανάμεσα σε έξι διαφορετικά βάθη κοπής. Αυτά καθορίζονται επίσης από τη ρύθμιση του στοπ βάθους (9). Για μεγαλύτερα βάθη κοπής, συνιστάται να εκτελείτε αρκετές επαναληπτικές κοπές με χαμηλότερους ρυθμούς αφαίρεσης υλικού.

• Ρυθμίστε το απαιτούμενο βάθος κοπής πιέζοντας το στοπ βάθους ρεβόλβερ προς τα κάτω και περιστρέφοντας το στοπ βάθους ρεβόλβερ (16). Χρήση της ακίδας κέντρου Σχ. G

• Για να χρησιμοποιήσετε την ακίδα κέντρου, εισάγετε μία ράβδο οδηγού (15), στην οποία έχει τοποθετηθεί η ακίδα κέντρου (20), στις οπές σε οποιαδήποτε από τις δύο πλευρές της πλάκας βάσης της φρέζας.

• Στερεώστε τη ράβδο παράλληλου οδηγού στη φρέζα στο απαιτούμενο μήκος περιστρέφοντας δεξιόστροφα τη βίδα σταθεροποίησης (4).

Βεβαιωθείτεότιτομηχάνημαδεν βρίσκεταιυπότάσηότανεκτελείτε εργασίεςσυντήρησηςστονκινητήρα. Οι συσκευές έχουν σχεδιαστεί να λειτουργούν για μεγάλη χρονική περίοδο με ελάχιστη συντήρηση.119

Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα της συσκευής και τον τακτικό καθαρισμό της.

Καθαρίζετε τακτικά το περίβλημα της συσκευής με ένα απαλό πανί, κατά προτίμηση μετά από κάθε χρήση. Διατηρείτε τις σχισμές αερισμού απαλλαγμένες από σκόνη και ακαθαρσίες. Εάν οι ακαθαρσίες δεν βγαίνουν, χρησιμοποιήστε ένα μαλακό πανί το οποίο θα έχετε βρέξει ελαφρώς με σαπουνόνερο. Ποτέ μη χρησιμοποιήσετε διαλύτες όπως βενζίνη, οινόπνευμα, διάλυμα αμμωνίας κλπ. Αυτοί οι διαλύτες μπορεί να προξενήσουν ζημιά στα πλαστικά μέρη της συσκευής. Αντιμετώπιση προβλημάτων Στην επόμενη σελίδα θα βρείτε ορισμένες πιθανές αιτίες και λύσεις σε ενδεχόμενη βλάβη. 1 Ο διακόπτης λειτουργίας είναι ενεργοποιημένος, αλλά το μοτέρ δεν

• Είναι φθαρμένες οι ψήκτρες άνθρακα

• Αντικαταστήστετιςψήκτρεςάνθρακα

• Το ηλεκτρικό κύκλωμα έχει διακοπεί

• Κανονίστεεπισκευήτουηλεκτρικού

• Αγωγοί στο φις ρευματοληψίας ή στην πρίζα είναι χαλαροί

• Κανονίστεέλεγχοήεπισκευήπρίζαςκαιφις

• Υπάρχει βλάβη στο διακόπτη

• Κανονίστεεπισκευήτουδιακόπτη 2 Το ρούτερ λειτουργεί αργά

• Η ταχύτητα έχει ρυθμιστεί σε χαμηλή τιμή

• Αυξήστετηρύθμισηταχύτητας

• Το μοτέρ είναι υπερφορτωμένο

• Μειώστετηδύναμηπίεσηςστορούτερ 3 Υπερβολικές δονήσεις

• Λυγισμένος κορμός κοπτικού

• Αντικαταστήστετοκοπτικό

Αν προκύψει κάποια βλάβη, π.χ. μετά από φθορά κάποιου εξαρτήματος, επικοινωνήστε με τη διεύθυνση στην κάρτα εγγύησης. Στη συσκευασία συμπεριλαμβάνεται μια διευρυμένη άποψη που δείχνει τα εξαρτήματα που μπορείτε να παραγγείλετε.

Η συσκευή σας παραδίδεται σε ανθεκτική συσκευασία, για την αποτροπή ζημιάς κατά τη μεταφορά. Τα περισσότερα από τα υλικά της συσκευασίας μπορούν να ανακυκλωθούν. Παραδώστε αυτά τα υλικά στις κατάλληλες τοποθεσίες για ανακύκλωση. Ηλεκτρικέςήηλεκτρονικέςσυσκευέςμε βλάβηκαι/ήπροςαπόρριψηπρέπεινα συλλέγονταιστιςκατάλληλες τοποθεσίεςγιαανακύκλωση.

Μπορείτε να βρείτε τις προϋποθέσεις της εγγύησης στη χωριστά συμπεριλαμβανόμενη κάρτα εγγύησης. Το προϊόν και το εγχειρίδιο χρήσης μπορεί να αλλάξουν. Οι προδιαγραφές μπορούν να τροποποιούνται χωρίς προειδοποίηση.120
