KASUTUSJUHEND PRM1021 Ferm

Olete teinud hea ostu ning nuud on teil suurepärane toode ühelt Euroopa juhtivalt elektritöoriistade tarnijalt. Koik Fermi tarnitud tooted on valmistatud vastavuses rangeimate toimmis- ja ohutusnouetega. Lisaks sellele olememe seadnud endale eesmargiks pakkuda suurepärast klienditeenindust ja igakulgset garantiiid. Me loodame, et tunnette sellest tootest roo mu ka aastate pärast.

Teie enda ja teiste ohutuse tagamiseks lugege palun enne seadme kasutamist kasutusjuhend hoolikalt labi. See aitatbeil toodet paremini moista ja hoiduda ebavajalikest riskidest.Hoidke kasutusjuhend tuleviku tarvis alles.

Sissejuhatus

Joonija on moeldud puidu ja puidutoodete tootlemiseks. Kontrollige masinat, lahtiseid osi ja lisaseadmeid, et ei oleks transpondiga tekkinud kahjustusi.

Sisukord

1. Masina spetsifikatsoonid
2. Ohutusjuhised
3. Paigaldus
4. Kasutamine
5. Hooldamine

1. MASINA SPETSIFIKATSIOONID

Tehnilised uksikasjad

Pinge 230-240 V~
Sagedus 50 Hz
Vöiimsus 1200 W
Pöörded tühikäigul 9.000 - 30.000/min
Löikesügavirus 50 mm
Tsang 6 & 8 mm
Kaal 3.5 kg
Lpa (heliröhk)	86.5dB + 3 dB(A)
Lwa (helitugevus)	97.5dB + 3 dB(A)
Vibratsoonitase	4.02 +1.5 m/s2

Vibratsionitase

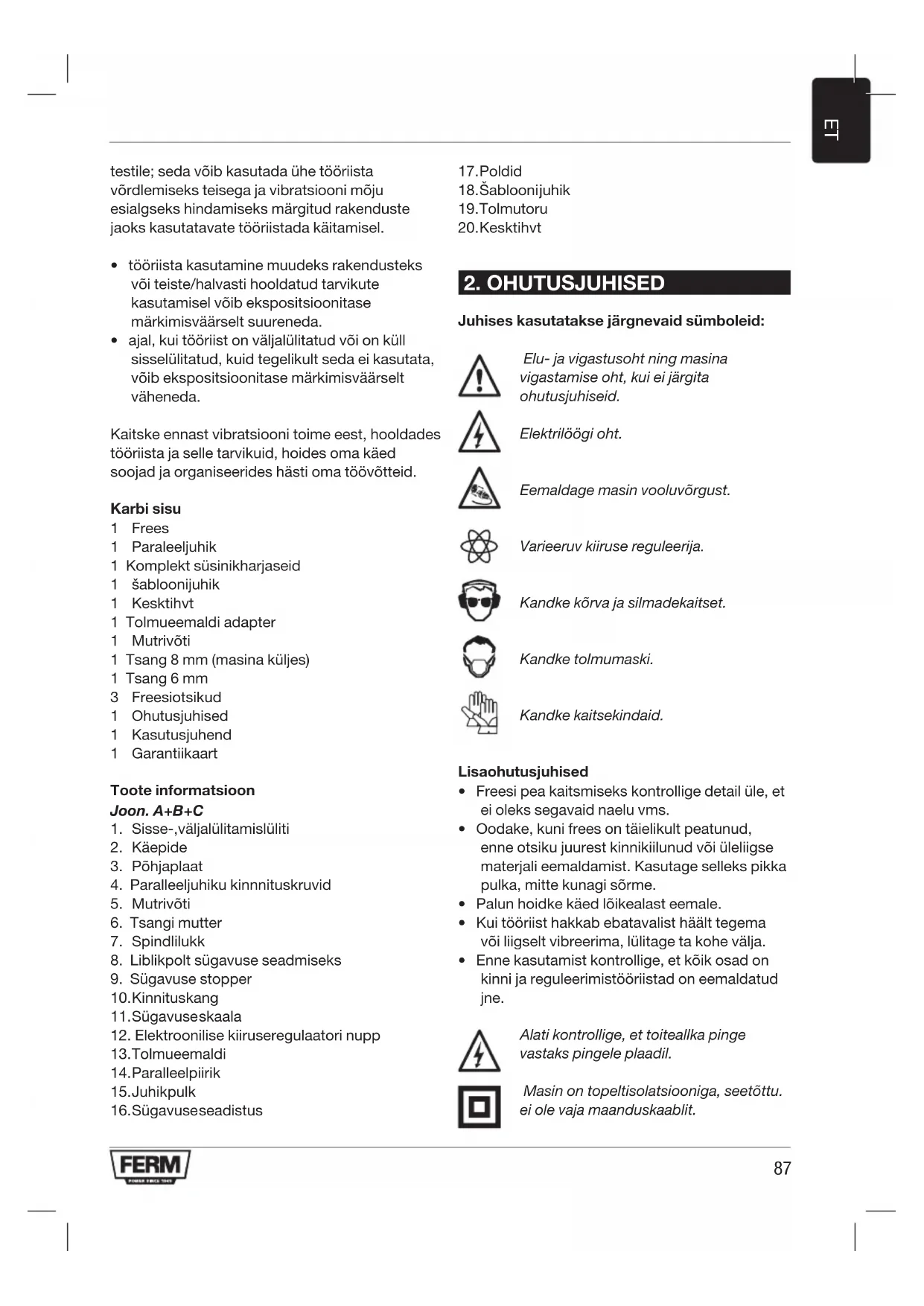

Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mõodetud vastavalt standardis EN 60745 kirjeldatud standarditud

testile; seda voib kasutada ühe töörista vordlemiseks teisega ja vibratsiooni moju esialgseks hindamiseks margitud rakenduste jaoks kasutatavate tööristada kaitamisel.

• tööriista kasutamine muudeks rakendusteks vōi teiste/halvasti hooldatud tarvikute kasutamisel vōib ekspositsoonitase markimisväärsalt suureneda.
• ajal, kui tooriist on valjalulitatud voi on kull sisselulitatud, kuid tegelikult seda ei kasutata, vioib ekspositsoonitase markimisvaarselt vaheneda.

Kaitske ennast vibratsiooni toime eest, hooldades töörista ja selle tarvikuid, hoides omä käed soojad ja organiseerides*hasti omä toövötteid.

Karbi sisu

1 Frees
1 Paraleeljuhik
1 Komplekt sustinikharjaseid
1 sabloonijuhik
1 Keskthv
1 Tolmueemaldi adapter
1 Mutrivoti
1 Tsang 8 mm (masina kuljes)
1 Tsang 6 mm
3 Freesiotsikud
1 Ohutusjuhised
1 Kasutusjuhend
1 Garantiikaart

Toote informatsoon

Joon. A + B + C

1. Sisse-,valjalulitamisluliti
2. Käepide
3. Pohjaplaat
4. Paralleeljuhiku kinnnituskruvid
5. Mutrivoti
6. Tsangi mutter
7. Spindilukk
8. Liblikpolt sugavuse seadmiseks
9. Sögavuse stopper
   10.Kinnituskang
   11.Sugavuseskaala
10. Elektroonilise kiirusreregulaatori nupp
    13.Tolmueemaldi
    14.Paralleelpiirik
    15.Juhikpulk
    16.Sugavuseseadistus

17.Poldid
18. Sabloonijuhik
19.Tolmutoru
20.Kesktihvt

2. OHUTUSJUHISED

Juhises kasutatakse järgnevoid sümboleid:

Elu- ja vigastusoht ning masina vigastamise oht, kui ei järgita ohutusjuhiseid.

Elektrilögi oht.

Eemaldage masin vooluvorgust.

Varieeruv kiiruse reguleerija.

Kandke körva ja silmadekaitset.

Kandke tolmumaski.

Kandke kaitsekindaid.

Lisaohutusjuhised

• Freesi pea kaitsmiseks kontrollige detail üle, et ei oleks segavaid naelu vms.
• Oodake, kuni frees on täielikult peatunud, enne otsiku juurest kinnikiilunud vöi üleligse materjali eemaldamist. Kasutage selleks pikka pulka, mitte kunagi sörme.
  Palun hoidke kaedloikealast eemaile.
  Kui tõörist hakkab ebatavalist hätt tegema vöi liigselt vibreerima, lülitage ta kohe valja.
• Enne kasutamist kontrollige, et kõik osad on kinni ja reguleerimistööristad on eemaldatud jne.

Alati kontrollige, et toiteallka pinge vastaks pingele plaadil.

Masin on topeltisolatsiooniga, seetottu. ei ole vaja maanduskaablit.

Koheselt visake vanad kaablid ja pistikud minema, kui nad on asendatud uutega. On ohtlik sisestada lahtise kaabliga pistikut seina.
- Kasutage ainult volitatud pikenduskaablit mis sobib masina sisendvoimsusega. Minimaalne juhi ristloike suurus on 1.5 mm2. Kasutades kaablirulliga pikendust, rullige kaabel taielikult lahti.

Lisaseadmeid paigaldades, eemaldage alati pistik seinast.

Enne otsiku vahetamist oodake kuni masin on taielikult peatunud ja otsik maha jahtunud.

3. PAIGALDUS

Freesiotsiku valik

Soltuvalt materjalist ja too eriparast on voimalik valida mitmete erinevate otsikute vahel:

Körge toökiirusega terasest otsikud (HSS) on sobivad pehmete materjalidega toötamiseks, nt. pehme puit ja plastik.

Susinikotsaga otsikud (HM) on eriti sobivad kovade ja abrasiivsete materjalide puhul, nt. kova puit ja alumiinium.

Freeside paigaldamine ja eemaldamine Joon.E

Kasutage vaid otsikuid, mille labimoo t vastab tsangi omale. Kasutage vaid masina maksimumkiirusega sobivaid otsikuid. Otsiku diameter ei tohiks ületada maksimaalselt lubatut (vt Tehnilised spetsifikatsionid).

Arge kunagi keerake tsangi nutrit kinni, kui tsangis pole otsikut; tsang voib kahjustuda.

Vajutage vollilukustust (7) ja keerake tsangi mutrit (6) seni, kuni lukk haakub. Hoidke spindli lukku all kogu selle protsessi valtel.
- Avage tsangi mutter mutrivōtmega.
Paigaldage frees tsangi (5).
Keerake tsangi mutter nii kinni, et frees on korralikult kinni.
- Freesi vahetamiseks keerake tsangi mutter lahti.

Paralleeljuhiku joonlaua seadmine

Paralleeljuhik on kasulik täpse freesimise puhul, kui on vaja soont fikseeritud kaugusel detaili servast.

• Asetage soovitud frees tööriista.
• Libistage paralleeljuhik juhikpulkade abi
• pöhjaplaadi külge ja kinnitage soovitud
• kaugusele liblikpoltide abi.

Sabloonjuhiku paigaldamine

Joon.C

Sabloonijuhik on abiks mustri loikamisel.

Paigaldage šabloonijuhik (18) pöhjaplaadi külge (3) kruvidega (17).

Tolmueemaldi adapteri paigaldamine

Joon. B+D

Kasutage tolmuadapterit tolmu eemaldamiseks. Juhul, kui adapter pole masina kuljes, kaituge jargnevalt:

Paigaldage tolmuadapter (13) poltidega (17) freesi talla kulge (3).
- Asetage tolmuimeja toru tolmutorusse (19).

Detaili hea nagemise tarvis hoidke valjund masina taga.

4. KASUTAMINE

• Töörista sisselulitamiseks vajutage ja hoidkenuppu all (1).
• Päästiku vabastamisel (1) lullitub töörist valja.
• Arge asetage masinat maha, kui mootor veel ikka tootab. Arge asetage masinat tolmusele pinnale. Tolmuosakesed voivad siseneda mehghanismi.

Kasutusnipid

• Peale masina sisselülitamist oodake enne detailini langetamist, kuni masin on täiskiruse saavutanud.
• Fikseerige toöpind ja veenduge, et toöpind e i saaks libides masina alt Iokamisel.

• Hoidke masinat kindlalt ja liigutage see uhtlaselt üle detaili. Arge koormake masinat üle.

• Kasutage ainult otsikuid, mis ei ole liigsetkulunud. Kulunud otsikutel on masinaefektiivsusele negatiivne moju.

• Alati lulitage masin valja enne pistikuseinast eemaldamist.

Kiiruse eelvalik

Soovitud kiirust on voimalik valida poidla all oleva rattaga. Poorlemiskirust saab seadistada ka tootamise ajal.

1-2 = madal kijirus

3-4=keskmine kiirus

5 = suur kiirus

Max = maksimaalne kijirus

Vajalik kiirus soltub materjalist ja salle saab kindlaks teha proovides. Suurema diameetriga freesid nouavad väiksemat pörlemiskirust.

Material Diameteer otsik Kirqusvalikud

Peale pikaaegset madalal kiirusel tootamist laske masinal jahtuda, kaiates seda paar minutit suurel kiirusel ja ilma koormuseta.

Freesi korguse seadistamine

Joonis B

Kinnituskangi (10) kasutatakse freesi suurima korguse seadmiseks. Seejarel on sugavus fikseeritud Seda on vaja tavaliselt juhul, kui kastuatakse tooriista spetsiaalsel freesimislaual. Veenduge, et freesisammas pole lukustatud. Freesi saab vedrupingele vastu alla likata. Lukustage freesisammas kinnituskangiga. Frees on nuud lukustatud ja ei ligu tagasi algasendisse.

Freesimissugavuse reguleerimine

• Asetage masin toedeldavale detailile.
  Vabastage tiibkruvi (8) ja pingutushoob (10)
• Liigutage masinat aeglaselt allapoole, kuni freesitera puudutab toedeldavat detaili.
• Kinnitage pingutushoob (10).
• Seadistage sugavuspiirik (9) skala abil soovitud freesimissugavusele ja fikseerige tiibkruviga (8).
• Katsetage seadistust ja tehke proovifreesimine aravisatud materjalitukil.

Pörotava sugavusseadistuse nupuga reguleerimine

Pööratav sugavusseadistuse nupp voimaldab
kiiresti valida kuus erineva lõikesugavuse vahel.
Neid saab seadistada ka sugavuspiiriku (9)
seadistamisega.

Suurremate liokesugavuste jaoks on soovitav sugavirus saavutada jarkjargult.

• Seadke paika soovitud liokesugavus, vajutades sugavuse piirajat (16) allapoole ja seda keerates.

Kesktihvti kasutamine

Joon.G

Kesktihvti kasutamiseks torgake uks juhtvarras (15) koos selle külge kinnitatud kesktihvtiga (20) labi freesi talla molemal küljel olevate avade.
Keerake kinnituskruvi (4) paripäeva, et kinnitada juhtlati varras soovitud pikkusel freesi kulge.

5. HOOLDUS

Veenduge, et mootor ei toöta, kui teete masinal hooldustöid.

See masin on moeldud pikaks aja tootamiseks minimaalse hooldusega. Masina pdev rahuldust andev too soltub korralikust masinahoodusest ja regulaarsest hooldusest.

Puhastamine

Puhastage masina kesta regulaarselt puhta riidega, soovitatavalt peale iga kasutuskorda. Hoidke ventilatsiooniavad puhtad tolmust ja mustusest. Kui mustus ei peaks maha tulema, kasutage puhist riiet, mis on

niisutatud seebiveega. Arge kunagi kasutage Iahusteid(bensiin, alcohol, amoniaakveed jne). Need voivad kahjustada plastikosi.

Rikked

Järgmisel lehel leiate möned voimalikud veapohjused ja -lahendused.

1 Luliti on sisse lulitatud, kuid mootor ei tota

Susinikharjased on kulunud.
Vahetagesusinikharjased.
- Vooluring on rikutud

Laske vooluring parandada

• Pistikus või pistikupesas on juhtmed lahti

• Laske pistik voi pistikupesa üle kontrollida voi remontida

Luliti on vigane
- Laske luliti parandada

2 Frees käib aeglaselt

Kiirus on seatud aeglaseks
Tostkeijrust
Mootoriulekoormus
Vahendage freees lukkamise joudu

3 Liigne vibratsioon

-Koverfreesiotsik
Vahetagefreesiotsik

Rikked

Vea korral, naiteks osa kulumisel votke ühendust garantiikaardil toodud Aadresssil. Kasutusjuhendist leiate ka tellitavate osadega detailjoonise.

KESKKOND

Masina kaitsmiseks transpondil tarnitakse see tugevas pakendis. Enamikku pakkematerjalidest saab taaskasutada. Viige need materjalid vastavatesse kogumispunktidesse.

Vigased ja/vo'i kasutamiskolbmatud elektrilised aparaadid tuleb kogudaselleks ettenahtud umbertottlemiskohtadesse.

GARANTII

Garantii tingimused voib leida eraldi körvalolevalt garantiikaardilt.

Toodet ja kasutusjuhendit voidakse muuta. Spetsifikatsioone voidakse muuta ilma eelneva etteatamiseta.
