INSTRUKCJA OBSŁUGI PRM1021 Ferm

19. Cev odsesovanlnika

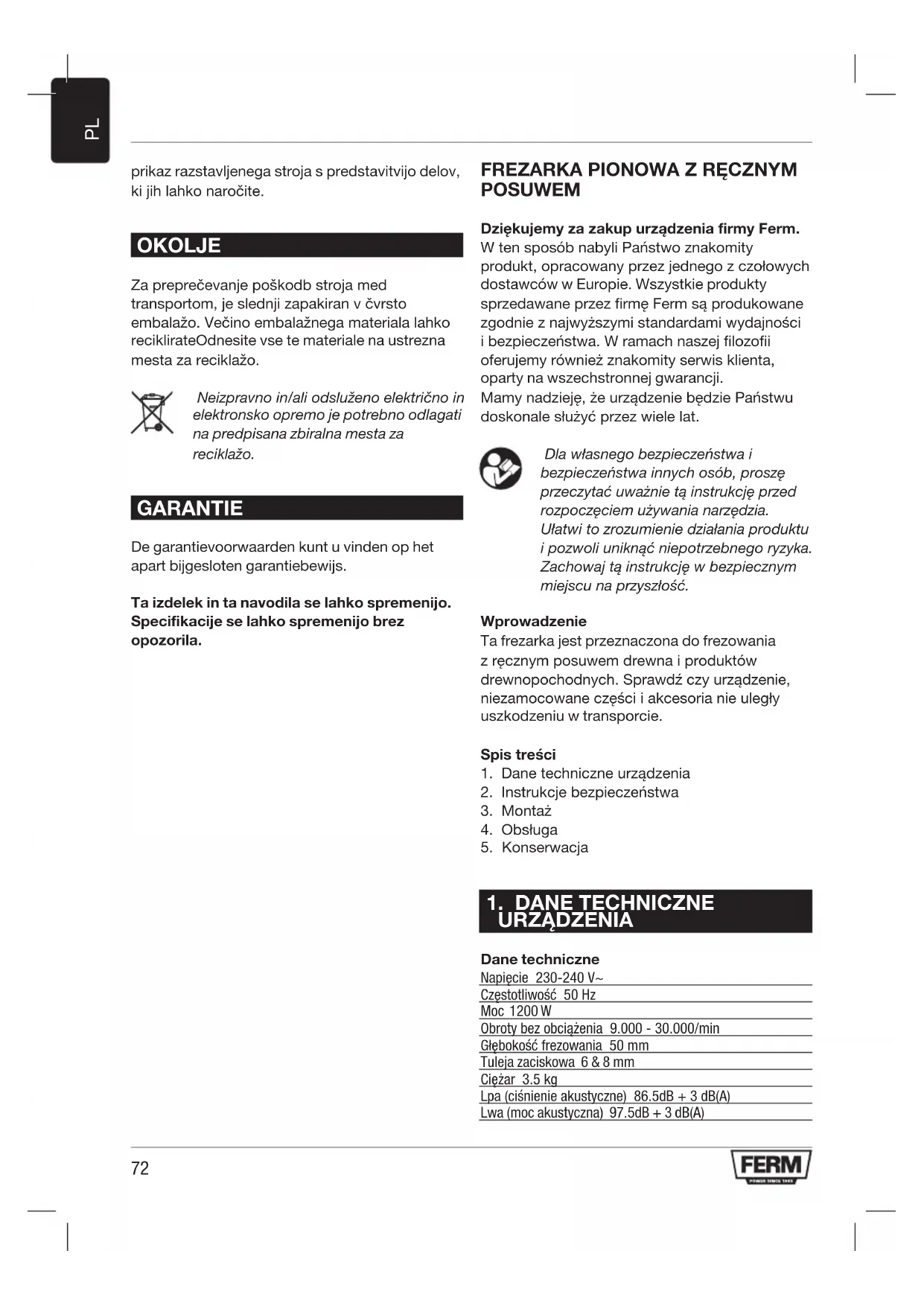

POSUWEM Dziękujemy za zakup urządzenia firmy Ferm. W ten sposób nabyli Państwo znakomity produkt, opracowany przez jednego z czołowych dostawców w Europie. Wszystkie produkty sprzedawane przez firmę Ferm są produkowane zgodnie z najwyższymi standardami wydajności i bezpieczeństwa. W ramach naszej filozofii oferujemy również znakomity serwis klienta, oparty na wszechstronnej gwarancji. Mamy nadzieję, że urządzenie będzie Państwu doskonale służyć przez wiele lat. Dla własnego bezpieczeństwa i bezpieczeństwa innych osób, proszę przeczytać uważnie tą instrukcję przed rozpoczęciem używania narzędzia. Ułatwi to zrozumienie działania produktu i pozwoli uniknąć niepotrzebnego ryzyka. Zachowaj tą instrukcję w bezpiecznym miejscu na przyszłość. Wprowadzenie Ta frezarka jest przeznaczona do frezowania z ręcznym posuwem drewna i produktów drewnopochodnych. Sprawdź czy urządzenie, niezamocowane części i akcesoria nie uległy uszkodzeniu w transporcie. Spis treści

1. Dane techniczne urządzenia

2. Instrukcje bezpieczeństwa

URZĄDZENIA Dane techniczne Napięcie 230-240 V~ Częstotliwość 50 Hz Moc 1200 W Obroty bez obciążenia 9.000 - 30.000/min Głębokość frezowania 50 mm Tuleja zaciskowa 6 & 8 mm Ciężar 3.5 kg Lpa (ciśnienie akustyczne) 86.5dB + 3 dB(A) Lwa (moc akustyczna) 97.5dB + 3 dB(A)73

Wibracji 4.02 +1.5 m/s

Poziom wibracji Poziom emisji wibracji podany na końcu tej instrukcji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań.

• używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia.

• przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia. Należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakładanie rękawic i właściwą organizację pracy. Zawartość opakowania 1 Frezarka 1 Prowadnica równoległa 1 Zestaw szczotek węglowych 1 Prowadnica - wzornik 1 Bolec środkowy 1 Adapter do odprowadzania pyłu 1 Klucz maszynowy 1 Tuleja zaciskowa 8 mm (zamontowana na narzędziu) 1 Tuleja zaciskowa 6 mm 3 Frezów chwytowych 1 Instrukcje bezpieczeństwa 1 Instrukcja obsługi 1 Karta gwarancyjna Informacje o urządzeniu Rys. A+B+C

4. Śruby mocujące równoległej osłony

6. Nakrętka tulei zaciskowej

7. Blokada wrzeciona

8. Śruba motylkowa ogranicznika głębokości

9. Ogranicznik głębokości

10. Dźwignia zaciskowa

11. Podziałka głębokości frezowania

12. Pokrętło regulacji elektronicznej kontroli

13. Zespół odprowadzania pyłu

14. Osłona równoległa

16. Obrotowy ogranicznik głębokości

18. Prowadnica - wzornik

19. Rura odprowadzania pyłu

BEZPIECZEŃSTWA W niniejszej instrukcji obsługi użyto następujących symboli: Ryzyko śmierci i obrażeń ciała oraz ryzyko uszkodzenia narzędzia w przypadku nieprzestrzegania instrukcji dotyczących bezpieczeństwa z tej instrukcji. Ryzyko porażenia prądem. Odłącz wtyczkę z gniazda zasilania. Zmienna regulacja obrotów. Używać ochrony słuchu i oczu. Noś maskę przeciwpyłową. Noś rękawice ochronne. Dodatkowe instrukcje dotyczące bezpieczeństwa

• Sprawdź czy w przedmiotach do obróbki nie występują przeszkody na powierzchni materiału, takie jak wystające gwoździe itp., aby chronić głowicę frezarki.

• Zaczekaj, aż frezarka całkowicie się zatrzyma przed usunięciem zablokowanego lub74

obrobionego materiału wokół frezu. Użyj do tego długiej listewki. Nigdy nie rób tego palcem!

• Trzymaj ręce z dala od powierzchni frezowania.

• Niezwłocznie wyłącz urządzenie, jeśli zacznie wytwarzać nietypowy dźwięk lub nadmiernie wibrować.

• Przed rozpoczęciem pracy, sprawdź czy wszystkie części są dobrze zamocowane, czy wyjęto wszelkie narzędzia itp. Zawsze upewnij się, czy napięcie zasilania odpowiada napięciu podanemu na tabliczce znamionowej. Narzędzie ma podwójną izolację, dzięki czemu nie trzeba go uziemiać.

• Po wymianie niezwłocznie wyrzuć stare przewody i wtyczki. Włożenie do kontaktu wtyczki z odciętym przewodem stwarza duże niebezpieczeństwo.

• Używaj tylko atestowanych kabli przedłużeniowych odpowiednich dla mocy narzędzia. Minimalny rozmiar żyły przewodzącej to 1,5 mm2. W przypadku używania zwoju kabla zawsze rozwijaj go całkowicie. Przed zamontowaniem akcesorium zawsze odłączaj narzędzie od zasilania. Odczekaj, aż narzędzie całkowicie się zatrzyma i frez ostygnie, zanim rozpoczniesz wymianę frezu.

Dobór frezu chwytowego W zależności od sposobu przetwarzania i określonego zastosowania narzędzi, dostępne są frezy o różnej konstrukcji i różnorodnych właściwościach: Frezy wykonane ze stali szybkotnącej są odpowiednie do pracy z miękkimi materiałami, np. miękkim drewnem i tworzywami sztucznymi. Frezy z końcówkami z węglików spiekanych są szczególnie odpowiednie do pracy z materiałami twardymi i ściernymi, np. twardym drewnem i aluminium. Montaż i demontaż frezów Rys. E Stosuj tylko frezy o średnicy wału (trzonka) odpowiedniej dla rozmiaru tulei zaciskowej. Używaj tylko frezów przystosowanych do pracy z maksymalnymi obrotami narzędzia. Średnica frezu nie powinna przekraczać dopuszczalnej średnicy maksymalnej (patrz “Dane techniczne”). Nigdy nie dokręcaj nakrętki tulei, jeśli w tulei nie znajduje się frez; tuleja może ulec uszkodzeniu.

• Wciśnij blokadę wrzeciona (7) i obracaj nakrętką tulei (6), aż do jej zamocowania w blokadzie. Podczas tej czynności trzymaj blokadę wrzeciona wciśniętą.

• Odkręć nakrętkę tulei kluczem.

• Włóż wał frezu w tuleję (5).

• Dokręć nakrętkę tulei, tak aby dobrze unieruchomić frez.

• Odkręć nakrętkę tulei, jeśli chcesz wymienić frez. Regulacja liniału równoległej osłony Osłona równoległa to przydatne narzędzie służące do precyzyjnego frezowania w ustalonej odległości od krawędzi obrabianego przedmiotu.

• Włóż wybrany frez w narzędzie.

• Wsuń prowadnicę równoległą z prętami prowadnicy w płytkę dolną na wybraną odległość używając śrub motylkowych. Instalacja prowadnicy - wzornika Rys. C Prowadnica - wzornik to przydatne narzędzie do frezowania wzorów.

• Zamontuj prowadnicę - wzornik (18) na podstawie frezarki (3) przy pomocy śrub (17). Instalacja adaptera do odprowadzania pyłu Rys. B+D Adapter do pyłu służy do odprowadzania pyłu. Jeśli adapter nie jest jeszcze zamontowany na narzędziu, postępuj zgodnie z opisem poniżej:

• Przymocuj adapter do odprowadzania pyłu (13) śrubami (17) do spodu frezarki (3).

• Zamocuj końcówkę rury odkurzacza do rurki75

do odprowadzania pyłu (19). Umieść wylot pyłu z narzędzia za narzędziem, aby dobrze widzieć obrabiany przedmiot.

• Aby włączyć narzędzie, wciśnij i przytrzymaj włącznik (1).

• Jeśli zwolnisz włącznik (1), narzędzie się wyłączy.

• Nie odkładaj narzędzia, jeśli jego silnik nadal pracuje. Nie stawiaj narzędzia w miejscu pokrytym pyłem. Cząstki pyłu mogą dostać się do mechanizmów wewnętrznych. Porady dotyczące użytkowania

• Po włączeniu maszyny, odczekaj aż osiągnie pełne obroty przed jej użyciem do obróbki.

• Zaciśnij obrabiany przedmiot (np. w imadle) i dopilnuj by nie mógł on się wysunąć spod narzędzia podczas frezowania.

• Trzymaj narzędzie mocno i przesuwaj je równomiernie nad obrabianym przedmiotem. Nie przeciążaj narzędzia.

• Używaj tylko frezów bez widocznych oznak zużycia. Używanie zużytych frezów ma negatywny wpływ na wydajność narzędzia.

• Zawsze najpierw wyłącz maszynę po pracy przed wyjęciem wtyczki z gniazdka zasilania. Wstępny wybór obrotów Wymagane obroty można wybrać z wyprzedzeniem korzystając z pokrętła. Obroty można również regulować podczas pracy.

1 - 2 = niskie obroty

3 - 4 = średnie obroty

5 = wysokie obroty Max = obroty maksymalne Wymagane obroty zależą od materiału i można je ustalić w praktyce. Poza tym, frezy o dużej średnicy wymagają niższych obrotów. Materiał Średnica frez Ustawiony stopień obrotów Drewno twarde >20 mm 1 - 2

<10 mm 5 - maks. Drewno miękkie >20 mm 1 - 3

<10 mm 5 - maks. Aluminium >15 mm 1 <15 mm 1 - 2 Tworzywo sztuczne >15 mm 1 - 2 <15 mm 2 - 3 Po długim okresie pracy z niskimi obrotami, pozwól maszynie ostygnąć uruchamiając ją na kilka minut z wysokimi obrotami bez obciążenia. Regulacja wysokości kolumny frezarki Rys. B Dźwignia zaciskowa (10) służy do ustawiania maksymalnej wysokości frezarki. Po ustawieniu dźwigni głębokość frezowania wgłębnego jest ustalona. Jest to zwykle wymagane podczas używania narzędzia na specjalnym stole do frezarek. Sprawdź, czy kolumna frezarki nie jest zablokowana. Frezarkę można docisnąć pokonując siłę sprężyny. Zablokuj kolumnę frezarki dźwignią zaciskową. Frezarka jest zablokowana i nie będzie powracać w położenie wyjściowe. Ustawienie głębokości frezowania

• Urządzenie ustawić na obrabianym przedmiocie.

• Poluzować śrubę motylkową (8) i uchwyt zaciskowy (10).

• Powoli przesuwać urządzenie do dołu do momentu kontaktu frezu z obrabianym przedmiotem.

• Przymocować uchwyt zaciskowy (10).

• Przy użyciu skali ustawić ogranicznik głębokości (9) na żądaną głębokość frezowania i przymocować za pomocą śruby motylkowej (8).

• Przetestować ustawienie za pomocą próbnego frezowania na odłamku.76

Regulacja z użyciem obrotowego ogranicznika głębokości Obrotowy ogranicznik głębokości pozwala na szybki wybór pomiędzy sześć różnymi głębokościami frezowania. Te głębokości ustala się również za pomocą regulacji ogranicznika głębokości (9). Aby uzyskać większą głębokość frezowania, zalecamy kilkakrotne frezowanie z mniejszą głębokością.

• Ustawić żądaną głębokość frezowania, wciskając obrotowy ogranicznik głębokości w dół i obracając go (16). Korzystanie z bolca środkowego Rys. G

• Aby użyć bolca środkowego, włożyć jeden pręt prowadzący (15) z bolcem środkowym (20) zamocowanym w otworach, w jeden z boków płyty podstawy frezarki.

• Przymocować pręt osłony zabezpieczającej do frezarki na odpowiedniej długości, obracając śrubę mocującą (4) zgodnie ze wskazówkami zegara.

Dopilnuj by narzędzie było odłączone od zasilania, zanim zaczniesz przeprowadzanie czynności konserwacyjnych silnika. Konstrukcja naszych urządzeń pozwala na ich długotrwałe użytkowanie przy minimalnej ilości prac konserwacyjnych. Nieprzerwana zadowalająca praca zależy od odpowiedniego obchodzenia się z maszyną i regularnego czyszczenia. Czyszczenie Regularnie czyść obudowę maszyny miękką szmatką, najlepiej po każdym użyciu. Szczeliny wentylacyjne należy oczyszczać z kurzu, pyłu i zabrudzeń. Jeśli brud nie daje się usunąć, użyj miękkiej szmatki zwilżonej wodą z mydłem. Nigdy nie używaj rozpuszczalników, takich jak benzyna, alkohol, woda amoniakalna, itp. Rozpuszczalniki mogą uszkodzić części wykonane z tworzyw sztucznych. Rozwiązywanie problemów Na następnej stronie opisano niektóre potencjalne przyczyny i rozwiązania ewentualnych usterek. 1 Włącznik jest włączony, ale silnik nie działa

• Zużyte szczotki węglowe

• Wymień szczotki węglowe

• Przerwany obwód elektryczny

• Zleć naprawę obwodu elektrycznego

• Przewody wtyczki zasilania lub gniazdka są poluzowane

• Zleć kontrolę lub naprawę gniazdka i wtyczki

• Przełącznik jest uszkodzony

• Zleć naprawę przełącznika 2 Frezarka pracuje powoli

• Ustawione wolne obroty

• Przeciążenie silnika

• Zmniejsz nacisk na frezarkę 3 Nadmierne drgania

• Zgięty trzonek (wał) frezu

• Wymień frez Usterki Jeśli dojdzie do usterki, np. spowodowanej zużyciem części, proszę skontaktować się z punktem o adresie podanym na karcie gwarancyjnej. Do zestawu dołączono widok zespołu rozebranego pokazujący części, jakie można zamówić. OCHRONA ŚRODOWISKA Aby zapobiec uszkodzeniom narzędzia w transporcie, jest ono solidnie opakowane. Większość z materiałów opakowaniowych można poddać recyklingowi. Zanieś te materiały do odpowiedniego punktu zbiórki. Zepsute i/lub niepotrzebne urządzenia elektryczne i elektroniczne należy przekazać do punktu recyklingu odpadów.77
