BRUGSANVISNING PRM1021 Ferm

Ta ut pluggen fra nettboksen.

Variabel hastighetskontroll.

Kast umiddelbart brukte ledninger og stopsler när de er erstattet med nye. Det medforer

fare a sette inn stopselet til en los ledning i en stikkontakt.

Kun bruk godkjent skjoteledning som er tilpasset strominntaket til maskinen. Minimumstorrelsen til ledningen er 1.5 mm2. Hvis du bruker en ledningssnelle, ma du passe pa at ledningen er fullstendig rullet ut.

För du setter på tilbehör, mä du alltid trekke ut stopselet.

Vent til maskinen er helt stoppet og fresehedet er avkjolt ffor du skifter et fresehode.

3. MONTERING

• Sæt maskinen på arbejdsemnet.
• Skru vingeskruen (8) og spændegrebet (10) lös.
• Bevæg langsomt maskinen ned, indtil fraeseren berør er arbejdsemnet.
• Spænd spændegrebet (10).
• Indstil dybdestoppet (9) til den onskede fræsedybde ved hjælp af skalaen, og fikser med vingeskruen (8).
• Kontroller indstillingen ved en provefraesning pa et stykke affaldstrae.

1 Betjeningsbryteren er slatt pa, men motoren gär ikke

• Karbonbørster er utslitte
  Erstattkarbonborstene
  Den elektriske sikringen er brutt
• Reparer den elektriske sikringen
• Ledninger i hovedpluggen aller i kontakten er lose
• Kontroller eller reparer kontakten og pluggen
  Bryteren er defekt
• Reparerbryteren

2 Fresen kjoer sakte

• Variabel hastigkeit er innstilt lavt
• Ok den variable hastigheten
• Motoren er overbelastet
• Reduser trykkraften på overfresen

Ved at gore dette stared du nu med et fantasticisk produit, leveret af en af Europas forende leverandorer. Alle de produits, som leveres til dig af Ferm, er fremstillet i overensstemmelse med de højeste standarder inden for præstation og sikkerhed. Som en del af vores filosofi tilbyder vi en fremragende kundeservice, som bakkes op af vores omfattende garanti.

Vi haber, at du vil bruge dette produit med glaede i mange ar fremover.

For din egen sikkerheds skyld og af hensyn til andre, Iaes venligst disse vejledninger for du anvender apparatet. Det vil hjelpe dig med lettere at kinne forsta dit produit og med at undgå unodvendige risici. Opbevar donne vejledning pa et sikkert sted til fremtidig brug.

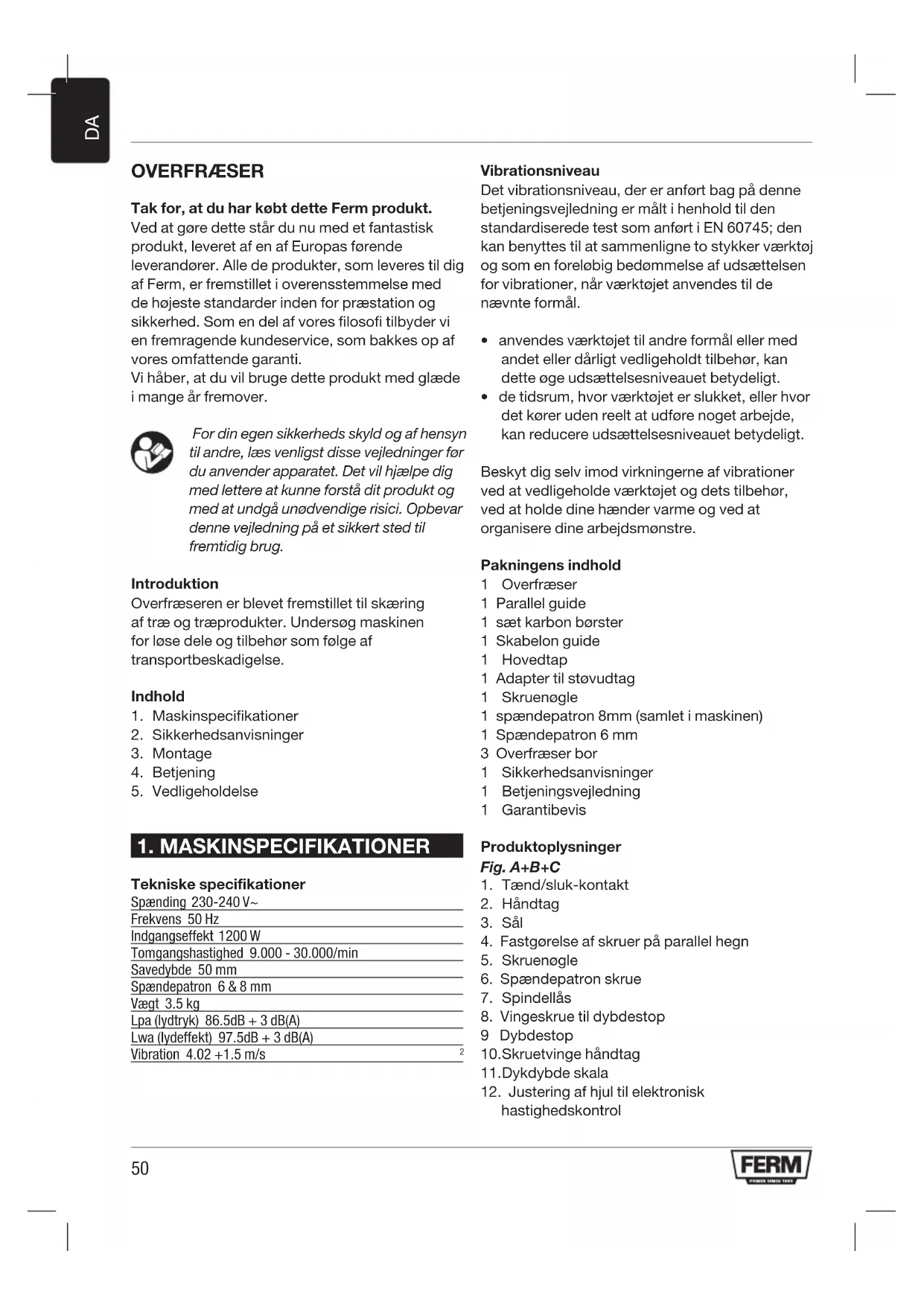

Introduction

Overfræseren er blevet fremstillet til skæring af træ og træprodukter. Undersøg maskinen for lase dele og tilbehør som følge af transportbeskadigelse.

Indhold

1. Maskinspecificationer
2. Sikkerhedsanvisninger
3. Montage
4. Betjening
5. Vedligeholdelse

1. MASKINSPECIFICATIONER

Tekniske specifikationer

Spending 230-240 V~
Frekvens 50 Hz
Indgangseffekt 1200 W
Tomgangshastighed 9.000 - 30.000/min
Savedybde 50mm
Spandepatron 6 & 8 mm
Vagt 3.5kg
Lpa (lydtryk) 86.5dB + 3 dB(A)
Lwa (lydeffekt) 97.5dB + 3 dB(A)
Vibration 4.02 + 1.5m / s

Vibrationsniveau

Det vibrationsniveau, der er anfört bag på这部分 betjeningsvejledning er mål'ti henhold til den standardisere de test som anfør i EN 60745; den kan benytttes til atSAMmenligne to stykker værktog som en forellobig bedommelse af udsættelsen for vibrationer, nar værktojet anvendes til de nævnte formal.

• anwendes værktøjet til andre formaler med andet eller达不到 vedligeholdt tilbehør, kan dette ogedutsættelsensinevaet betydeligt.
• de tidsrum, hvor værktøjet er slukket, eller hvordet kører utden reelt at udføre noget arbejde, kan reducere udsættelsensinevaet betydeligt.

Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre.

Pakningens indhold

1 Overfraeser
1 Parallel guide
1 saet carbon børster
1 Skabelon guide
1 Hovedtap
1 Adapter til stovudtag
1 Skruenogle
1 spændepatron 8mm (samlet i maskinen)
1 Spændepatron 6 mm
3 Overfraeser bor
1 Sikkerhedsanvisninger
1 Betjeningsvejledning
1 Garantibevis

Produktopolysninger

Fig. A+B+C

1. Taend/sluk-kontakt
2. Handtag
3. Säl
4. Fastgorelse af skruer pa parallel hegn
5. Skruenogle
6. Spændepatron skrue
7. Spindellås
8. Vingeskrue til dybdestop
   9 Dybdestop
9. Skruetvinge händtag
   11.Dykydbde skala
10. Justering af hjul til elektronisk hastighedskontrol

13.Stovudtaghjaelpemiddel
14. Parallel hegn lineal
15.Styrestang
16.Dybdestopstang
17.Skruer
18.Skabelonguide
19.Stovslange
20.Hovedtap

2. SIKKERHEDSFORSKRIFTER

Folgende symboler er anvendt i denen betjeningsvejledning:

Livsfare og risiko for tilskadekomst sa vel som risiko for beskadigelse af maskinen i tilfaelde af neglicering af sikkerhedsforskriffterne i disse anvendelsesinstruktioner.

Fare for elektrisk stød.

Brug beskyttelsebriller og horevaern.

Anvend stovmaske.

Anvend beskyttelseshandsker.

Yderligere sikkerhedsforskrifter

• Undersog venligst arbejdsemne for enhver uregelmaessighed pa overfladen af materialet eksempelvis som m.m. for at beskytte overfraeserhovedet.
• Vent indtil overfæreren er standset før du fjerner nogle fastklemte eller fræsede materialer fra fræseren. Anvend en lang kæp til dette og aldrig din finger.
• Hold venligst dine hænder væk fra overfraeser overfladen.
• Sluk øjeblikkeligt for værktøjet hvis det

begynder at lave en ualmindelig stoj aller begynder at vibrere meget.

Vær venlig at undersøge at alle delene er fastspændte, værktøj er uden for rækkevidde osv. for betjening.

Undersog altid at stramforsyningen passer til spændingen pa fastsættelsespladen.

Din maskine er dobbelt isoleret derfor er jord forbindelse ikke pakraevet.

• Smid øjeblikeligt gamle kabler eller stik ud när de er blevet udskiftet. Det er farligt at sætte stikket på et lolest kabel i stikkontakten.
• Brug kun en godkendt forlaengerledning beregnet til maskinens elektriske spænding. Mindste ledertykke ser 1,5 mm2. Hvis der anwendes en kabeltromle, skal kablet altid rulles helt ud.

Stikket skal altid trækkes ud for montering af tilbehør.

Vent indtil maskinen er standset og fraeseren er afkølet for udskiftning af fraeseren.

3. MONTAGE

Overfræser bor udvalg

Afhengigt af forarbejdning og anvendelse, overfraeser bor er tilgengelige i forskellige design og kvaliteter:

Overfræser bor lavet af højhastigheds stål (HSS) er velegnede til at arbejde med blnde materialer som f.eks blodt træ og plastik. Karbidstål overfræser bor (HM) er særligt velegnede til hrde og abrasive materialer som f.eks hårdt træ og aluminium.

Montering of afmontering af fraesere

Fig. E

Anvend udelukkende fraesere med en akteldiameter der passer til storrelsen af spændepatronen. Anvend kun fraesere der er beregnet til maskinens hjoeste hastighed.

end maksimal diameteren (se "Teknispecifikationer"). Spænd aldrig spændepatronenhvis der ikke er noget overfræser bor i spændepatronen; spændepatronen kan blive ødelagt.

• Tryk spindellåsen (7) og drej spændepatronen (6) indtil den tilkobles i Iåsen. Tryk spindellåsen ned under denen procedure.
• Aben spændepatron møtrikken ved hjælp af skruenoglen.
• Placer fraeserakselen i spaendepatronen (5).
• Spænd spændepatronen säledes at fraeseren er forsvarliegt fastlåst.
• Aben spelændepatron motrikken nár du onsker at udskifte spelendepatronen.

Justering af det parallele hegn

Det parallele hegn er et practisk redskab til praccisions-fraesning fra en fast afstand fra kanten af arbejdsemnet.

• Placer den onskede fraeser i vaerktojet.
• Skub den parallelle guide med styrestaengerne ind i basepladen og spænd til den nødvendige størrelse ved hjælp af vingeskruerne.

Montering af skabelon guiden

Fig. C

Skabelon guiden er en praktisk guide til at hjelpe med at skare et monster.

• Monter skabelon guiden (18) på overfraeser basen (3) ved hjælp af skruerne (17).

Montering af adapteren til stovudtag

Fig. B + D

Brug stovadapteren til stovudtagning. Hvis adapteren ikke er monteret på maskinen, sä folog disse instruktioner:

• Monter stovadapteren (13) med skruerne (17)
  på fræser salen (3).
• Placer støvsugerlangen på din støvsuger på støvslangen (19).

Hold maskinens udmunding bagved maskinen for at sikre et godt udsyn til arbejdsemnet.

4. BETJENING

Taend/sluk-kontakten

• For at taende værktøjet tryk og hold taend/sluk kontakten nede (1).
• Hvis du giver slip på taend/sluk kontakten (1), vil vaerktojet slukke.
• Undlad at lægge maskinen fra dig nár motoren er i gang. Undlad at anbringe maskinen på entøvet overflade. Stovpartikler kan trænge ind i mekanismen.

Bruger tips

• After at have tændt for maskinen, sorg for at maskinen har opnæt fuld hastighed fden anvendes på arbejdsemnet.
• Fastspænd arbejdsemnet og sorg for at arbejdsemnet ikke kan glide under maskinen under betjening.
• Hold maskinen stramt og bevæg den jævnt henover arbejdsemnet. Undgå at bruge unødvendig magt.
• Anvend udelukkende fraesere som ikke viser tegn på slid. Slidte fraesere har en negativ virkning på maskinens effektivitet.
• Sluk altid Först maskinen after brug, För stikket tages ud af stikdåsen.

Forudstillet hastighed

Den nodvendige hastighed kan forudstilles med drejeskiven. Under betjening kan rotationshastigheden ligeledes tilpasses.

1-2 = lav hastighed

3-4=medium hastighed

5 = h j hastighed

Max = maksimum hastighed

Den nødvendige hastighed afhænger af materialet og kan afgøres ved at udfore praktiske test.

Endvidere kræver fraeserbor med en stor diameter en lavere rotationshastighed.

Materiale Diameter overfræser	Hastighedfaser
Hårdt træ >20 mm 1 - 2
10 - 20 mm 3 - 4
<10 mm 5 - max
Bådt træ >20 mm 1 - 3
10 - 20 mm 3 - 5

<10mm5-max

Aluminium >15 mm 1

<15mm1-2

Plastik >15 mm 1-2

<15mm2-3

After at have varet i brug i laengere tid ved lav hastighed, lad maskinen kole af ved at lad den kore i nogle minutter ved hoj hastighed uden belastning.

Hojde indstilling af overfraserakslen

Fig. B

Fastspændelseshändtaget (10) bliver brugt til at indstille overfræserens maksimum hjode. Dykdybden bliver derefter fastsat. Detter er normalnNDvendigt nar man anvender et værktog pa et specielt overfræserbord. Sorg for at overfræserakslen ikke er låst. Overfræseren kan skubbes ned mod fjederkarften.Las overfræserakslen ved hjælp af fastlåst og vil ikke laengere vende tilbage til udgangspositionen.

Indstilling af fraesedybde

• Sæt maskinen på arbejdsemnet.
• Skru vingeskruen (8) og spændegrebet (10) løs.
• Bevæg langsomt maskinen ned, indtil fraeseren berør er arbejdsemnet.
  Spaend spændegrebet (10).
• Indstil dybdestoppet (9) til den ønskede fræsedybde ved hjælp af skalaen, og fikser med vingeskruen (8).
• Kontroller indstillingen ved en provefraesning på et stykke affaldstræ.

Justering ved hjælp af revolveren - dybdestop

Revolver dybdestoppet saetter dig i stand til at vælge mellem sek's forsellige fraesedybder. Disse er også bestemt af justeringen af dybdestoppet. (9). Til større fraesningsdybder anbefales det at udføre flerefterfolgende fraesninger med lavere kapacitet.

• Juster den pakrævede skæredybde ved at presse det revolver-dybe stop nedad og rotere det revolver-dybe stop (16).

Brug af hovedtappen

Fig. G

• For at bruge hovedtappen skal du indsøtte en styrestang (15) med hovedtappen (20) fastsat i hullerne, haver side af routerens baseplade.
• Fastgør styrehegnstangen til routeren ved den pakrævede长期以来 fastgorelsesskruen (4) med uret.

5. VEDLIGEHOLDELS

Sorg for at maskinen ikke er taendt nar vedligeholdelsesarbejde udfores på motoren.

Dette værktøj er konstrueret således, at det kan fungere*Lange med et minimum af vedligeholdelse. Fortsat tilfredsstillende brug afhænger af korrekt vedligeholdelse og regelmæssig rengøring.

Rengoring

Maskinens cabinet skal jævnligt renses med en blød klud, helst after hver brug. Hold ventilationsrillerne fri for støv og snavs. Hvis snavset ikke vil gå af, anwendes en blød klud fugtet med sæbevand. Brug aldrig oplosningsmidler som benzin, sprit, salmiakspiritus, etc. Disse oplosningsmidler kan beskadige plastikdelene.

Fejlfinding

På den æste side vindes nogle potentielle ársager og lösninger på mulige fejlkilder.

1 Hovedafbryderen er taendt men motoren fungerer ikke

Kulstof børster er slidte
Udskift kulstof borsterne
Det elektriske kredslob er afbrudt
- Fä det elektriske kredsløb repareret
- Ledninger i hovedstikket aller i kontakten er lase
- Få undersøgt eller repareret kontakt og stik
- Kontakten er defekt
- Få kontakten repareret

2 Overfraseren korer langsomt

Den variable hastighed er indstillet pa lav
Forog variabel hastigheden
- Motoren er overbelastet

• Bøjet snit bor
  Udskiftfraeseren

Fejl

Safremt der skulle opsta en fejl f.eks after slitage af en resovedel, sa kontakt venligst adressen pa garantibeviset. Du finder en spraengskitse hvor du kan se de resovedele der kan bestilles.

MILJ0

For at beskytte maskinen under transport bliver den leveret i solid indpakning. Storstedelen af indpakningsmaterialne kan genbruges. Medbring disse materialer til en genbrugsstation.

Defekt og/eller kasseret elektrisk udstyr skal afleveres på en passende genbrugsstation.

GARANTI

Garantibetingelsene er anfort pa det medfolgende separate garantikort.

Produktet og brugermanualen kan ændres.
Specifikationerne kan ændres,uden
forudgående varsel.
