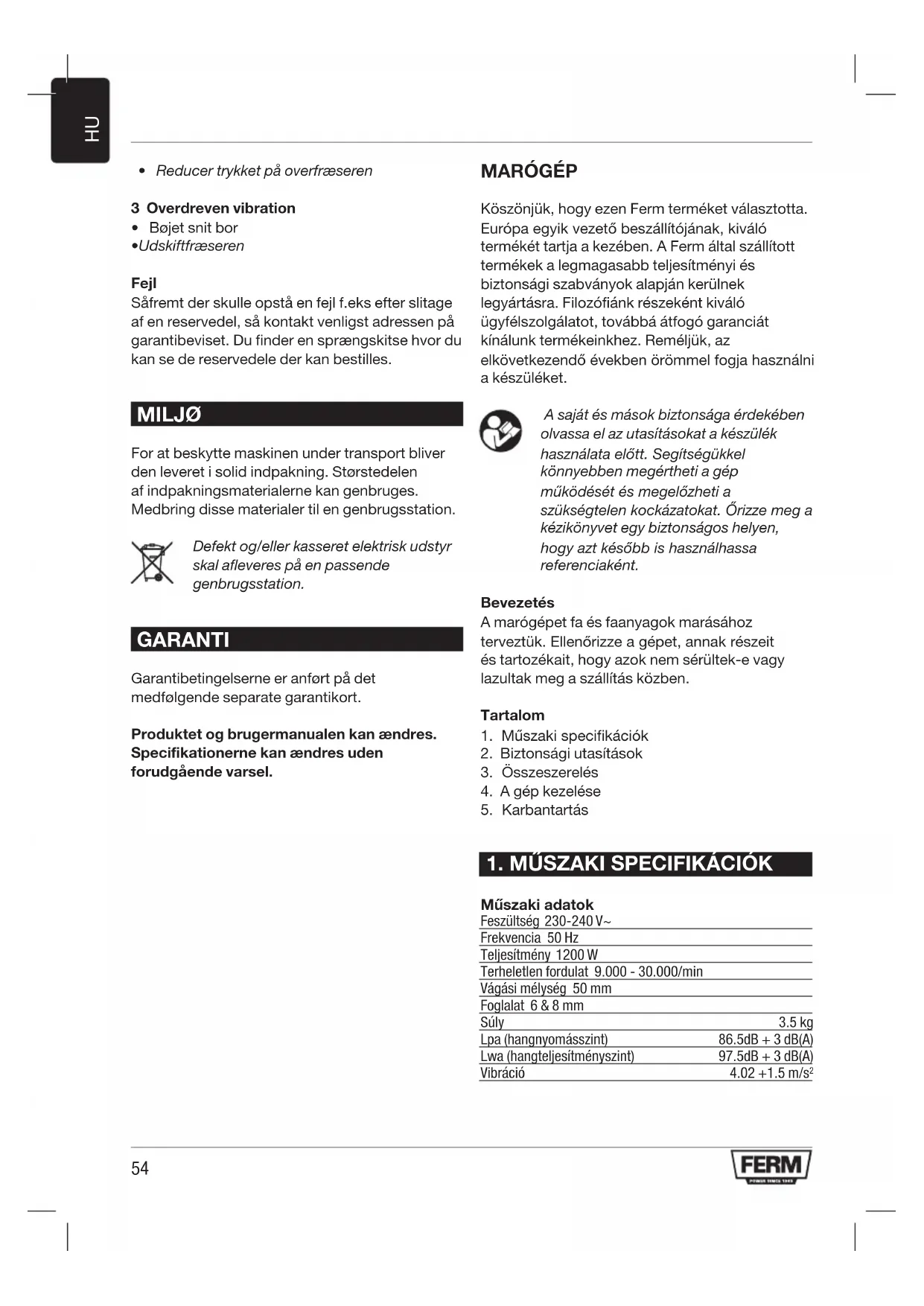

HASZNÁLATI ÚTMUTATÓ PRM1021 Ferm

Köszönjuk, hogy ezen Ferm terméket vlasztotta.
Europa egyik gezető beszállitójának, kivaló
terméket tartja a kezében. A Ferm altal szállitott
termékek a legmagasabb teljesitményi és
biztonsági szabványok alapján kerülnek
legyartásra. Filozófiank részekent kivaló
ügyfélszolgálatot, továbbá atfogó garanciát
kinalunk termékeinkhez. Remeljuk, az
elkövetkezendő èvekben örömmel fogja használni
a készüléket.

A sajat es masokBiztonsaga erdekében olvassa el az utasitásokat a készülk hasznalata elott. Segitségukkel konnyebben megertheti a gep mukodését es megelozhetia szuksgtelen kockazatokat. Orizze meg a kezikonyvet egybiztonsagos helyen, hogy azimuthsobb is hasznalhassa referenciakent.

Bevezetés

A marógep et fa es faanyagok marásahoz terveztuk. Ellenőrizes a gépet, annak részeit és tartozékait, hogy azok nem serültek-e vagy lazultak meg a szállítás közben.

Tartalom

1. Muszaki specifikacjaok
2. Biztonságiutasítások
3. Osszeszerelés
4. A gép kezelése
5. Karbantartás

Lpa (hangnyomásszint) 86.5dB + 3 dB(A)

Lwa (hangteljesitményszint) 97.5dB + 3 dB(A)

Az ezen felhasznaloi kezikonyv vgen megadott rezgés-kibocsatasi szint mérèse az EN 60745 szabványban meghatarozott szabványositott teszttel összhangban törtent; ez egy eszköznek égy.masik eszközzel történö összehasonlitasára, illetve a rezgésnek való kitettség elözetes felmerésere hasznalható fel az eszköznek az említett alkalmazásokra történö felhasznalása során.

• az eszkocznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentösen emelheti a kitettség szintjét.
• az idö, amikor az eszköz ki van kapcsolva, vagy amikor ugyan muködik, de tenylegesen nem végez munkát, jalentösen csökkentheti a kitettség szintjét.

Az eszkocz es tartozekai karbantartasaval, kezenek melegen tartasaval, es munkavegzésenek megszervezesevel vedje meg magat a rezgesek hatasaitol.

A csomag tartalma

1 Marogép
1 Párhuzamos gezetó
1 Fémkefe keszlet
1 Sablon-vezetó
1 Középcsap
1 Adapter a porelszivashoz
1 Csavarkulcs
1 Foglalat 8 mm-es (a gépré szerelve)
1 Fogalat 6 mm-es
3 Marófej
1 Biztonságiutasítás
1 Hasznalati utmutató
1 Garanciajegy

Termékinfornáció

A+B+C abrak

1. Ki-ésbekapcsoló
2. Fogantyú
3. Talpemez
4. Rögztő csavarok a párhuzamos körláthoz
5. Csavarkulcs
6. Fogalatanya
7. Tengely-zár

8. Szánnyas csavar a mélységálló utkózhóz
   9 Mélységállitó utközó

9. Rögzütőkar
   11.Melységallitóskála

10. Alitókerék az elektromos sebesség-vezérleshez
    13.Poreltávolitórendszer
    14.Parhuzamoskorlát
11. Vezetórud
12. Forgodobos melysegallitoutkoz
    17.Csavarok
13. Sablon-vezető
14. Por-cso
    20.Kozepcsap

2. BIZTONSÁGÍ UTASÍTÁSOK

A következő jelöléseket használtuk:

A kezikonyvben talalhato utasitasok ignoralasa eletveszelyes vagy sulyos baleseteket okozhat vagy miattuk a tep tonkremehet, megserulhet.

Elektromos áramütés veszélye.

Húzza ki a csatlakozó t az elektromos dugaljbol.

Változtathó sebesség.

Hordjon védoszemüveget és hallásvedelmet.

Hordjon védómaszket.

Hordjon védokesztyut.

TovabbiBiztonsagiutasitask

• Kérjuk, ellenörizzee a munkadarab felületét a munkat akadályozó tárgyakra, pédául a kiáló szögekre, hogy megvédje a marógép fejeket.

• Varja meg, mig a marógep teljesen megáll, mielott a marófej környékéról barmely beszorult vagy kimart anyagot eltávolitana. Ehhez használjon egy hosszú fadarabot és soha se az ujjait.
  Kerjuk, tartsa tavol a kezeit a maro feluettoll.

• Azonnal kapcsolja ki a keszüléket, ha az szokatlan hangot ad vagy az elkezdene tulzottan vibránlí.
  Kerjuk, ellenorizze, hogy az osszes alkatresz megfeleloen rogzitve van-e es az osszes szerszam el van-e tavolitva, stb. a hasznalat megkezdese elott.

Mindig ellenorizze, hogy a halozat feszültsege megfelel-e a gép adattablajanak.

Az on gépe kettos szigetelesseI rendelkezik, ezert nem kell hozza foldkabel.

• Azonnal dobja ki a régi kábeleket és csatlakozókat, miután azokat lecsérélte úakra. A csupasz kabel csatlakoztatása a dugaljhoz nagyon veszélyes.
  Csak jovahagyott, a gép teljesitményének megfelelo hosszabbitót hasznaljon. A kábel minimális keresztmetszete: 1,5 mm2. Ha kábedobot használ, akkor mindig tekerje le a teljes gezetéket a dobról.

A tartozék felszerelése elott mindig huzza ki a gépet a dugaljból.

Várja meg mig a gép teljesen leáll és a vágófej lehül, mielött azt lecséréné.

3.ÖSSZESZERELEŠ

Marófej kivalasztása

A folyamatnak és az alkalmazásnak megfeleloen a marófejek számos kivilben és minősegben készülnek:

A nagysebessegu acel marofejek (HSS) a puha anyagokhoz, peldaul a puhafakhoz es a muanyagokhoz hasznalhatoak.

A karbidfejú marófejek (HM) a kemenyebb és nagyobb dörzshatást okozó anyagokhoź pédául a kemenyfákhoź és az aluminiumokhoź hasznalhatóak.

A vagofejek felszerelése és eltávolításá E. Ábra

Csak olyan vagofejet hasznaljon, amelynek

atméroje megegyezik a fogalat méretével. Csak olyan vagófejet használjon, amely alkalmas a gép maximális sebességével valo használatra. A vagófej mérete ne haladja meg a maximális atmérôt (lásd "Múszaki specifikácio").

Soha ne húzza meg akkor a fogalat anyaját, ha abban nincs marófej; ilyenkor a fogalat megsérülhet.

• Nyomja le a tengely-zarat (7) es forgassa el a fogalat anyajat (6) addig, amig az nem kerul a zarba. Tartsa a tengely-zarat lenyomva a muvelet soran.
• Csavarja ki a foglalat anyajat a villaskulccsal.
• Helyezze a vagofej tengelyét a fogalatba (5).
• Szoritsa meg a foglalat anyajat, hogy az a vagofejet megfeleloen tartsa.
• Nyissa ki a fogalat anyajat, ha a vagofejet leszeretne cserelni.

A párhuzamos korlát vonalzójának beallitasa
A párhuzamos korlatot akkor használjuk, ha preciós marást szeretnék végezni a munkadarab szétól egy adott vapolságra.

Helyezze a megfelelo vagofejet a fogalatba.
- Csúsztassa el a párhuzamos gezetó t a gezetó-rudakkal a talpemezen és szorítsa meg azt a megfelelo méretnel a szányas csavarokkal.

A sablonvezetó felszerelése

C. ábra

A sablonvezetot a mintak marasahoz hasznaljuk.
- Szerelje fel a sablonvezetot (18) a marogeptalpara (3) a csavarok (17) segitssegével.

Az adapter felszerelése a por elvezetéshez B+D abra

Használa jaz adaptert a por elveszetéséhez. Ha az adapter nincs a gépre szerelve, akkor kövesse a kóvetkežo utasitásokat:

• Szerelje a por-adaptert (13) a csavarokkal (17) a vagofej talpara (3).
• Illessze a cso masik vegét a porszivóhoz (19).

Tartsa a porkimenet a gep mogott, hogy az ne akadalyozza a munkadarab figyelését.

4. A GÉP KEZELÉSE

A ki-ésbekapcsoló

• A szerszám bekapcsolásához nyomja meg és tartsa lenyomva a ki-és bekapcsoló gombot (1).
  Ha elengedi a gombot (1) a szerszam kikapcsol.
• Soha ne tegye le a gépet, ha a motor mèg jár. Ne tegye a gépet poros felületre. A por bejuthat a gép mechanikájába.

Hasznalattal kapcsolatos javaslatok

• A gép bekapcsolása után minded esetben varja meg, mig a gép eléri a teljes sebességot, mielott azimuth a munkadarabon használná.
  Rögzítse le a munkadarabot és győzódjön meg arról, hogy az nem csúszhat ki a gép alól a munkálatak során.
  Tartsa a gépet határozottan és mozgassa azt egyenletesen a munkadarab felett. Soha ne erőltesse a gépet.
  Csak olyan vagofejeket hasznaljon amelyen nem lathato semmilyen kopas sem. Az elkopott vagofejek negativan befolyasoljak a gep teljesitmenyet.
• Mindig kapcsolja ki a gépet, mielott annak kabelét kihuzza a fali dugaljból.

Sebesség elóvalasztás

A kivist sebességet a huvelyujjal elérhetó forgo kapcsolóval lehet elozetesen kivalasztani. A sebességet a hasznalat kozben is allitani lehet.

1-2 = alacsony sebesség

3-4=közepessebesség

5=nagysebesség

Max = maximális sebesség

A szükséges sebesség az anyag fuggvénye, amit gyakorlati tesztekkel lehet megallapitani.

A nagyobb atmérojǔ marófejeket alacsonyabb sebességgel kell használni.

Anyag Atmér marófej Sebesség fokozat

Keményfa >20mm1 - 2

10-20mm3-4

<10 mm 5-max

Puhafa >20 mm 1-3

10-20mm3-5

<10 mm 5-max

Aluminium >15 mm 1

<15mm1-2

Mianayag >15 mm 1-2

<15mm2-3

Ha a géppel hosszabb ideig alacsony
sebességgel dolgozik, akkor engedje azt pár
percig hülni terheletlen magas fordulatszámton.

A maróoszlop magassag beallitása

B. Ábra

A rogzitokarral (10) lehet a maras maximalis magassagat beallitani. Ezutan kell a marasi melyseger beallitani. Erre akkor van szukseg, ha a szerszamot egy specialis maroasztalon hasznaljuk. Gyozodjon meg arrol, hogy a marooszlop nincs lezarva. A maro lefele nyomasahoz az ellenrugonal nagyobb erot kell kifejteni. Zarja a marooszlopot a rogzitokarral. A maro rogzitve lett, es az nem ter vissza azeredeti helyzetbe.

A maromelyseg beallitasa

Raallitani a gépet a munkadarabra.
- Megereszteni a szányascsavart (8) és a feszítőfogantyút (10).
- Lassan lefelé mozgatni a gépet, addig amig a maró meg nem érinti a munkadarabot.
Feszesre huzni a rogzitfo fogantyut (10)
A skála segitségevel a mélység utközôt (9) a kivat marasi mélységre beallitani, és a szányas csavarral (8) fixálni.
- Tesztelje le a beallitast egy hulladekdaraboni probamaras altal.

A forgódobos mélységallitó utköz beallitasa

A forgódobos mélységállitó utközövel gyorsan
hatos különboző vágasi mélység kozül valaszthat.
Ezeket a mélységeket a mélységállitó utközövel
(9) lehet beallitani.

Nagyobb marasi mélységeknél javasolt, hogy a marast tobb ismetlódlo lépssel végezze, alacsonyabb marasi rátaval.

• Allitsa be a kivist vagasmelyseget ugy, hogy a forgo melysegutkozot lefelé nyomja, es elforditja a forgo melysegutkozot (16).

A kozépcsap használata

G. Ábra

A kozepcsap hasznalatahoz illesszen be egy vezetopalcat (15) a kozepcsappal (20) a furatokba a felsomarogep talpemezenek barmelyik oldalan.
Rögzítse a gezetopalcát a felsomarógepvez kivant hosszúsagná rögzitócsavart (4) az oramutató jarásanak irányában elforgatva.

5. KARBANTARTÁS

Győzódlön meg arról, hagy a gép le van választva az elektramos halózatról, ha a motort tartja karban.

A gépetúgyterveztuk,hogyminíliskarbantartással lehessen hosszabb ideighasználni.A folyamatos megfelelo muködéselöfelteteleagep megfelelo gondozasasrendszeres takarítasa.

Takaritas

Rendszeren takarıtsa a szerszám burkolatát egy puha ruḥával, lehetöseg szerint minded egyes hasznalat utan. Tartsa a szellozonyilásokat tisztan és pormentesen. Ha a szennyezódes nem jön le a puha ruha segitségevel, akkor nedvesítse meg a ruhat szappanos vizzel. Soha ne használjon oldószereket, pédául benzint, alkoholt vagy ammoniás szereket, stb., mert ezek az oldóserek tönkreteszik a muanyag alkatrészeket.

Hibaelháritas

A kōvetkezō oldalon olvassa el az egyes hibákat,
azok potenciális okait és a hibaelhárítás modját.

1 A fokapcsoló be van kapcsolver, de a motor nem mukodik

A szénkefék elkoptak
Cserelje ki a szenkefeket
- Az elektromos áramkör megszakadt
- Javitassa meg az elektromos áramkört
- A csatlakozó vagy a fali dugó gezetékei meglazultak
- Javitassa meg és ellenoriztesse a csatlakozó dugó és a dugaljat
A kapcsoló hibás
- Javitassa meg a kapcsolot

2 A marógep tú lassan jar

• A sebesség túl lassúralett beállitva
  Novelje a sebességet
• A motor tül van terhelve
  Csokkentse a marogép nyomásat

3 Túl erós vibrálas

A vagofej tengelye elferdult
Cserelje a vagofejet

Hibák

Hiba esétén, pl. egy alkatrész elkopásakor, lépjen kapcsolatba a szervizzel, amelynek cime megtalalható a garancián. A robbantott ábra az utanrendelhető alkatrészeket mutatja.

KÖRNYEZEVTVEDELEM

A gép szalítási sérülseinek megelözese érdekében azt szilard csomagolóanyagban szallitjuk. A csomagolóanyagok töbsége ujrahasznosithato. Ezeket az anyagokat az ujrahasznosito gyüjtõszigeteknél adja le.

A hibás és/vagy leselejtezett elektromos
vagy elektronikus keszülékeket az
újrahasznositással foglalkozó
szeméttelepekre kell eljutatni.

GARANCIA

A garancia feltelelei megtalalható a csomagban talalható garanciajegyen.

A termek es a felhasznaloi kézikönyb barmikor megvaltoztathato. A modositask tovabbi értesités nélkül vegrehajthatk.
