MANUALE UTENTE PRM1021 Ferm

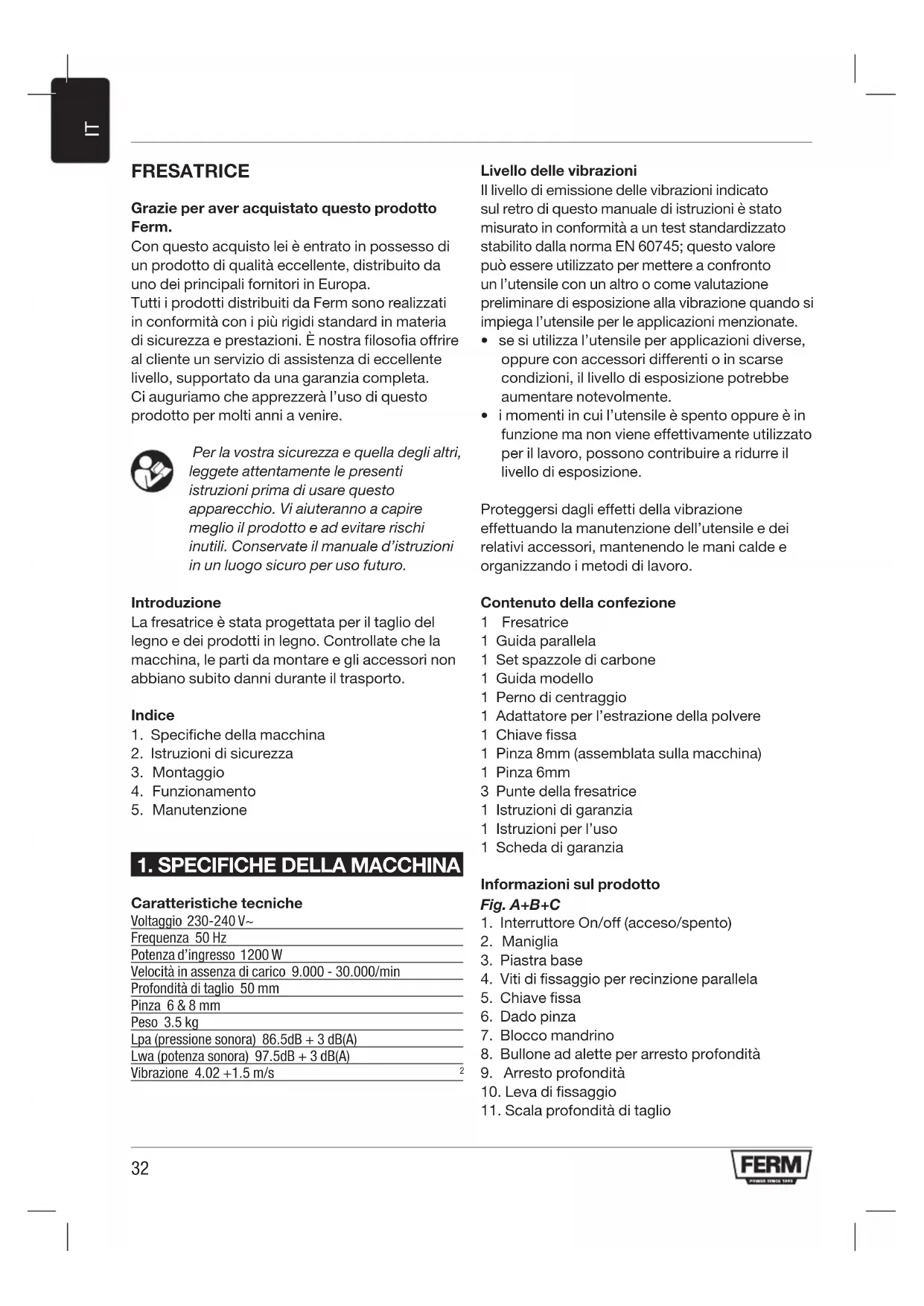

FRESATRICE Grazie per aver acquistato questo prodotto Ferm. Con questo acquisto lei è entrato in possesso di un prodotto di qualità eccellente, distribuito da uno dei principali fornitori in Europa. Tutti i prodotti distribuiti da Ferm sono realizzati in conformità con i più rigidi standard in materia di sicurezza e prestazioni. È nostra filosofia offrire al cliente un servizio di assistenza di eccellente livello, supportato da una garanzia completa. Ci auguriamo che apprezzerà l’uso di questo prodotto per molti anni a venire. Per la vostra sicurezza e quella degli altri, leggete attentamente le presenti istruzioni prima di usare questo apparecchio. Vi aiuteranno a capire meglio il prodotto e ad evitare rischi inutili. Conservate il manuale d’istruzioni in un luogo sicuro per uso futuro. Introduzione La fresatrice è stata progettata per il taglio del legno e dei prodotti in legno. Controllate che la macchina, le parti da montare e gli accessori non abbiano subito danni durante il trasporto. Indice

1. Specifiche della macchina

2. Istruzioni di sicurezza

Caratteristiche tecniche Voltaggio 230-240 V~ Frequenza 50 Hz Potenza d’ingresso 1200 W Velocità in assenza di carico 9.000 - 30.000/min Profondità di taglio 50 mm Pinza 6 & 8 mm Peso 3.5 kg Lpa (pressione sonora) 86.5dB + 3 dB(A) Lwa (potenza sonora) 97.5dB + 3 dB(A) Vibrazione 4.02 +1.5 m/s

Livello delle vibrazioni Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate.

• se si utilizza l’utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente.

• i momenti in cui l’utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione. Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro. Contenuto della confezione 1 Fresatrice 1 Guida parallela 1 Set spazzole di carbone 1 Guida modello 1 Perno di centraggio 1 Adattatore per l’estrazione della polvere 1 Chiave fissa 1 Pinza 8mm (assemblata sulla macchina) 1 Pinza 6mm 3 Punte della fresatrice 1 Istruzioni di garanzia 1 Istruzioni per l’uso 1 Scheda di garanzia Informazioni sul prodotto Fig. A+B+C

1. Interruttore On/off (acceso/spento)

4. Viti di fissaggio per recinzione parallela

8. Bullone ad alette per arresto profondità

9. Arresto profondità

10. Leva di fissaggio

11. Scala profondità di taglio33

12. Manopola di regolazione per il controllo della

velocità elettronica

13. Sistema di estrazione della polvere

14. Recinzione parallela

16. Revolver arresto profondità

19. Tubo della polvere

20. Perno di centraggio

2. ISTRUZIONI DI SICUREZZA

I seguenti simboli sono usati in queste istruzioni per l’uso: Pericolo di morte e rischio di lesioni e danni alla macchina in caso di non osservanza delle istruzioni di sicurezza contenute nelle presenti istruzioni per l’uso. Pericolo di scosse elettriche. Togliere la spina dalla presa di corrente. Controllo di velocità variabile. Protezione obbligatoria di occhi e orecchie. Indossare una maschera antipolvere. Indossare guanti di protezione. Istruzioni di sicurezza aggiuntive

• Esaminare i pezzi da lavoro per eventuali ostruzioni sulla superficie del materiale, come chiodi sporgenti, ecc., per proteggere la testa della fresatrice.

• Attendere che la fresatrice si sia arrestata completamente prima di togliere qualsiasi materiale bloccato o tagliato intorno alla fresa. Usare un bastone lungo per questo e mai il dito.

• Tenere le mani lontano dalla superficie di taglio.

• Spegnere immediatamente l’utensile se inizia a produrre un rumore insolito o inizia a vibrare eccessivamente.

• Controllare che tutte le parti siano fissate, gli utensili siano rimossi ecc. prima del funzionamento. Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta. La macchina è dotata di isolamento doppio, pertanto non è necessario alcun cavo di terra.

• Eliminare immediatamente vecchi cavi o prese che sono stati sostituiti da nuovi. E’ pericoloso inserire in una presa di corrente la spina di un cavo scoperto.

• Usare solo prolunghe approvate adatte alla potenza d’ingresso della macchina. La dimensione minima del conduttore è 1,5mm2. Quando si usa una prolunga su un avvolgicavo, srotolarla completamente. Prima di montare un accessorio scollegare sempre l’utensile dalla rete elettrica. Attendere che la macchina si sia arrestata completamente e la fresa si sia raffreddata prima di sostituirla.

Selezione delle punte della fresatrice A seconda della lavorazione e dell’applicazione, le punte della fresatrice sono disponibili nei design e qualità più svariati: Le punte di fresatrice fatte di acciaio ad alta velocità (HSS) sono adatte per la lavorazione di materiali morbidi, es. legno morbido e plastica. Le punte di fresatrice in metallo duro (HM) sono particolarmente indicate per materiali duri e abrasivi, es. legno duro e alluminio.34

Montaggio e rimozione delle frese Fig. E Usare solamente frese con un diametro dell’albero che corrisponda alle dimensioni della pinza. Usare solamente frese adatte alla velocità massima della macchina. Il diametro della fresa non deve superare il diametro massimo (vedere “Specifiche tecniche”). Non serrare mai il dado della pinza se non è presente la punta della fresatrice nella pinza; la pinza potrebbe essere danneggiata.

• Premere il blocco dell’alberino (7) e girare il dado della pinza (6) finché non si innesta nel blocco. Tenere premuto il blocco dell’alberino durante questa procedura.

• Aprire il dado della pinza con la chiave.

• Posizionare l’asse della fresa nella pinza (5).

• Serrare il dado della pinza in modo che la fresa sia bloccata correttamente.

• Aprire il dado della pinza quando si desidera sostituire una fresa. Regolazione del regolo di precisione della recinzione parallela La recinzione parallela è uno strumento utile per il taglio di precisione a distanza fissa dall’estremità del pezzo di lavoro.

• Posizionare la fresa desiderata nell’utensile.

• Far scorrere la guida parallela con le sbarre della guida nella piastra di base e serrarle alla misura necessaria con i bulloni ad alette. Montaggio della guida modello Fig. C La guida modello è uno strumento utile per tagliare uno schema.

• Montare la guida modello (18) sulla piastra della fresatrice (3) con le viti (17). Montaggio dell’adattatore per l’estrazione della polvere Fig. B+D Usare l’adattatore della polvere per l’estrazione della polvere. Nel caso in cui l’adattatore non sia montato sulla macchina, seguire queste istruzioni.

• Montare l’adattatore della polvere (13) con le viti (17) sulla base della fresa (3).

• Posizionare il tubo dell’aspirapolvere sul tubo della polvere (19). Tenere la presa di uscita della macchina dietro di essa per una buona visione sul pezzo da lavoro.

Interruttore On/Off (acceso/spento)

• Per accendere l’utensile, premere e tenere premuto l’interruttore on/off (1).

• Se si rilascia l’interruttore on/off (1), l’utensile si spegnerà.

• Non posare la macchina quando il motore è ancora in funzione. Non mettere la macchina su una superficie polverosa. Le particelle di polvere potrebbero entrare nel meccanismo. Suggerimenti d’uso

• Dopo aver acceso la macchina, assicurarsi che raggiunga la piena velocità prima di usarla sul pezzo di lavoro.

• Fissare il pezzo di lavoro e assicurarsi che non possa scivolare da sotto la macchina durante le operazioni di taglio.

• Fissare la macchina saldamente e muoverla in modo uniforme sul pezzo da lavorare. Non sforzare la macchina.

• Usare solamente frese che non presentano segni di usura. Le frese usurate hanno un effetto negativo sull’efficienza della macchina.

• Spegnere sempre la macchina dopo l’uso prima di scollegarla dalla presa a muro. Preselezione della velocità La velocità richiesta può essere preselezionata con il comando a rotella. E’ possibile regolare la velocità di rotazione anche durante il funzionamento.

1 - 2 = velocità bassa

3 - 4 = velocità media

5 = velocità alta Max = velocità massima Le velocità richieste dipendono dal materiale e possono essere determinate con una prova pratica. Inoltre, le punte di fresatrice con un diametro largo necessitano di una velocità di rotazione più bassa.35

Materiale Diametro del punta della fresatrice Stadi di velocità Legno duro >20 mm 1 - 2

<10 mm 5 - max Alluminio >15 mm 1 <15 mm 1 - 2 Plastica >15 mm 1 - 2 <15 mm 2 - 3 Dopo periodi prolungati di funzionamento a bassa velocità, lasciare che la macchina si raffreddi facendola funzionare per alcuni minuti ad alta velocità in assenza di carico. Impostazione dell’altezza della colonna della fresatrice Fig. B La leva di fissaggio (10) viene utilizzata per impostare l’altezza massima della fresatrice. La profondità di taglio viene quindi fissata. Solitamente questo è necessario quando si utilizza l’utensile su uno speciale banco per fresatrici. Assicurarsi che la fresatrice non sia bloccata. La fresatrice può essere spinta verso il basso contro la forza della molla. Bloccare la colonna della fresatrice con la leva di fissaggio. Ora la fresatrice è bloccata e non tornerà più nella posizione originale. Regolazione della profondità di fresatura

• Appoggiate l’apparecchio sul pezzo da lavorare.

• Allentate la vite ad alette (8) e l’impugnatura di arresto (10).

• Portate l’apparecchio lentamente verso il basso fino a quando la fresa tocca il pezzo da lavorare.

• Serrate l’impugnatura di arresto (10).

• Regolate l’asta di profondità (9) sulla profondità di fresatura selezionata aiutandovi con la scala e fissatela con la vite ad alette (8).

• Controllate la regolazione per mezzo di una prova di fresatura su un pezzo di scarto. Regolazione con il revolver di arresto della profondità Il revolver di arresto della profondità consente di scegliere rapidamente tra sei diverse profondità di taglio. Queste sono inoltre determinate tramite la regolazione dell’arresto di profondità (9). Per profondità di taglio più ampie, si consiglia di eseguire diversi tagli ripetitivi con velocità di rimozione inferiori.

• Regolare la profondità di taglio richiesta premendo il blocco di profondità verso il basso e ruotandolo (16). Impiego del perno centrale Fig. G

• Per utilizzare il perno di centraggio, inserire un’asta guida (15) con il perno di centraggio (20) fissato alle cavità su un lato qualsiasi della basa della piastra della fresatrice.

• Fissare l’asta guida di delimitazione alla fresatrice alla lunghezza richiesta ruotando le viti di fissaggio (4) in senso orario.

Assicuratevi che la macchina non sia sotto tensione quando eseguite lavori di manutenzione del motore. Le macchine sono state progettate per funzionare a lungo con una manutenzione minima. Un funzionamento continuo e soddisfacente dipende dalla cura appropriata della macchina e da una regolare pulizia. Pulizia Pulire regolarmente la struttura esterna della macchina con un panno morbido, preferibilmente dopo ogni uso. Mantenere le prese d’aria libere da polvere e sporco. Se lo sporco non si stacca usate un panno morbido inumidito di acqua saponata. Non usate mai solventi come benzina, alcol, ammoniaca, ecc. Questi solventi potrebbero danneggiare i componenti in plastica. Guasti Nella pagina successiva troverete alcune cause e soluzioni possibili a eventuali guasti.36

1 L’interruttore di funzionamento è acceso, ma il motore non funziona

• Le spazzole di carbone sono usurate

• Sostituire le spazzole di carbone

• Il circuito elettrico è rotto

• Far riparare il circuito elettrico

• I cavi nella spina o presa di corrente sono allentati

• Far controllare o riparare la presa e spina

• L’interruttore è guasto

• Far riparare l’interruttore 2 La fresatrice funziona lentamente

• Velocità variabile impostata bassa

• Aumentare la velocità variabile

• Il motore è sovraccarico

• Ridurre la forza di spinta sulla fresa 3 Vibrazione eccessiva

• Codolo della fresa piegato

• Sostituire la fresa Guasti In caso di guasto, per esempio a causa dell’usura di un pezzo, si prega di contattare il servizio di assistenza indicato sulla scheda di garanzia. Troverete inclusa una vista esplosa indicante le parti che possono essere ordinate. L’ambiente Per impedire danni alla macchina durante il trasporto, essa è fornita in un solido imballaggio. La maggior parte dei materiali di imballaggio possono essere riciclati. Portare questi materiali agli appropriati punti di riciclaggio. Apparecchi elettrici o elettronici difettosi o obsoleti devono essere smaltiti negli appositi centri di riciclaggio. GARANZIA Le condizioni di garanzia sono riportate nella scheda di garanzia allegata separatamente. Questo prodotto ed il presente manuale utente sono soggetti a modifiche. Le specifiche possono essere modificate senza preavviso.
