BRUKSANVISNING PRM1021 Ferm

Effektforbrukning 1200 W

Varvital obelastad 9.000 - 30.000/min

Fradsjup 50 mm

Spannchuck/spannhylsa 6 & 8 mm

Vikt 3.5 kg

Montering av adaptern for spanutsugning

Fig. B + D

Takk for at du har kjøpt dette produitet fra Ferm.

Du har na et fremragende produit fra en av Europas ledende leverandorer.
Alle produiter fra Ferm produserer i samsvar med de hoyeste standarder for ytelse og sikkerhet. Som en del av var filosofi yter vi fremragende kundeservice og gir en omfattende garanti. Vi haper du vil ha glede av dette produit i mange ar.

For din egen og andres sikkerhet, skal du lese disse instruksjonene noye for du bruker dette apparatet.Det vil hjelpe deg Å forsta produktet cltt enklere og for a unnga unodvendige risikoer.Ta varé på这部分 instruksjonshändboken for fremtidig suk.

Innledning

Overfresen er laget for fresing i treverk og treprodukter. Kontroller maskinen for lose deler og transportskader på tilbehør.

Innhold

1. Maskinspesifikasjoner
2. Sikkerhetsinstruksjoner
3. Montering
4. Betjening
5. Vedlikehold

1. MASKINSPESIFIKASJONER

Tekniske spesifikasjoner

Spenning 230-240 V~

Frekvens 50 Hz

Effekt 1200 W

Hastigheit uten last 9.000 - 30.000/min

Kuttedybde 50 mm

Spennhylse 6 & 8 mm

Vekt 3.5 kg

Lpa (lydtrykk) 86.5dB + 3 dB(A)

Lwa (lydeffekt) 97.5dB + 3 dB(A)

Vibrasjon 4.02 +1.5 m/s

Vibrasjonsniva

Det avgitte vibrasjonsnivæt som er angitt bak i\ denne bruksanvisningen er blitt malt i samsvar\ med en standardisert test som er angitt i EN\ 60745; den kan brukes til ÅSAMmenligne et\ verktøy med et annet, og som et forelpig

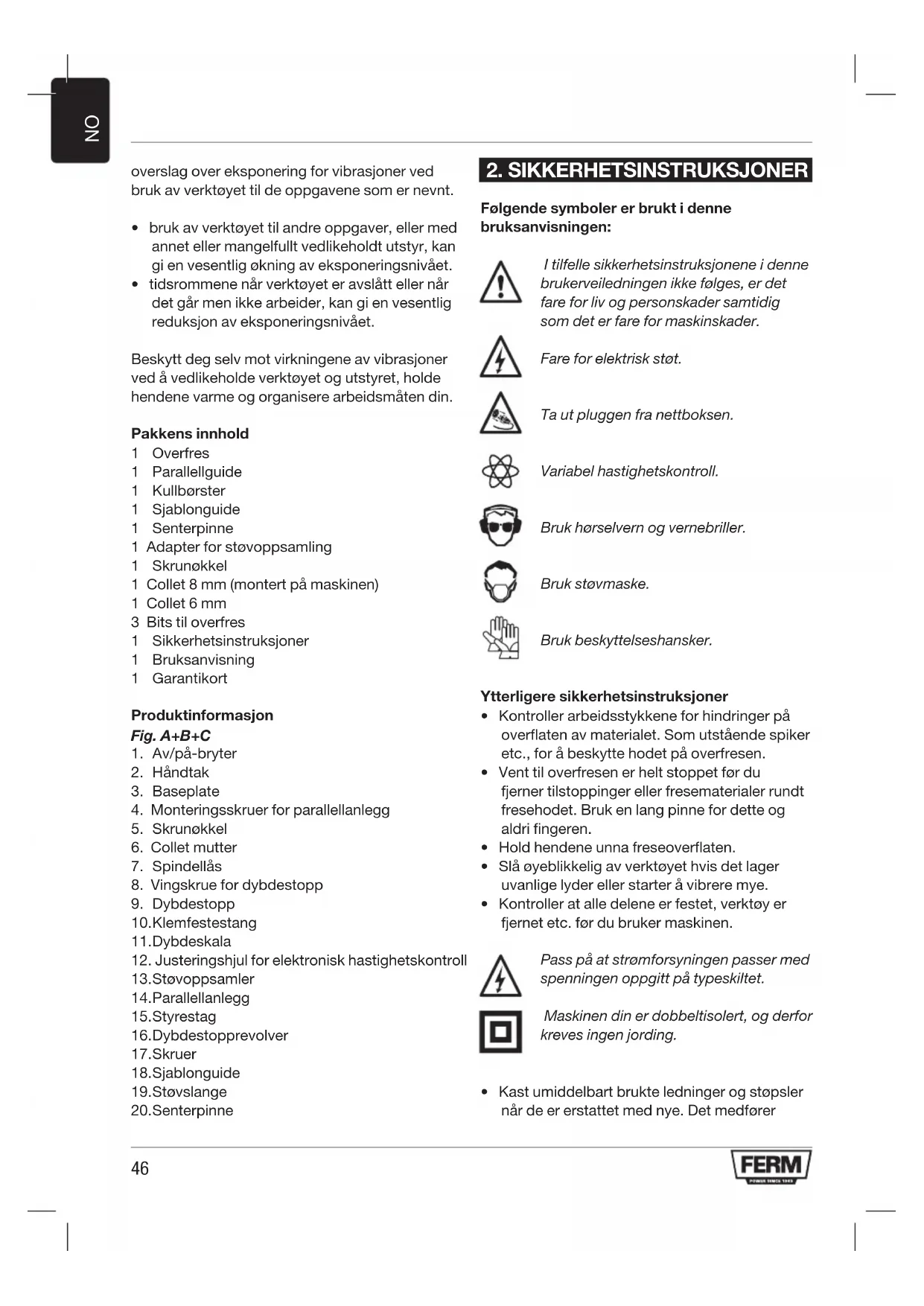

overslag over ekspondering for vibrasjoner ved bruk av verktoyet til de oppgavene som er nevnt.

• bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået.
• tidsrommene när verktøyet er avslätt eller när det gär men ikke arbeider, kan gi en vesentlig reduksjon av eksponderingsnivået.

Beskytt deg selv mot virkningene av vibrasjoner ved Å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din.

Pakkens innhold

1 Overfres
1 Parallelguide
1 Kullbørster
1 Sjablonguide
1 Senterpinne
1 Adapter for stovoppsamling
1 Skrunokkel
1 Collet 8 mm (monter på maskinen)
1 Collet 6 mm
3 Bits til overfres
1 Sikkerhetsinstruksjoner
1 Bruksanvisining
1 Garantikort

Produktinformasjon

Fig. A + B + C

1. Av/pa-bryter
2. Handtak
3. Baseplate
4. Monteringsskruer for parallelanlegg
5. Skrunakkel
6. Collet mutter
7. Spindellås
8. Vingskrue for dybdestopp
9. Dybdestopp
   10.Klemfestestang
   11.Dybdeskala
10. Justeringshjul for elektronisk hastighetskontroll
    13.Stovoppsamler
    14.Parallellanlegg
    15.Styrestag
    16.Dybdestopprevolver
    17.Skruer
    18.Sjablonguide
    19.Stovslange
11. Senterpinne

2. SIKKERHETSINSTRUKSJONER

Folgende symboler er brukt i denen bruksanvisingen:

I tilfelle sikkerhetsinstruksjonene i donne brukerveiledningen ikke folges, er det fare for liv og persorskader smtidig som det er fare for maskinskader.

Fare for elektrisk stot.

Bruk horselvern og vernebriller.

Bruk stovmaske.

Bruk beskyttelseshansker.

Ytterligere sikkerhetsinstruksjoner

• Kontroller arbeidsstykkene for hindringer på overflaten av materialet. Som utstående spiker etc., for ä beskytte hodet på overfresen.
• Vent til overfresen er helt stoppet før du fjerner tilstoppinger eller fresematerialer rundt fresehodet. Bruk en lang pinne for dette og aldri fingeren.
• Hold hendene unna freseoverflaten.
• Slå øyeblikelig av verktøyet hvis det lager uvanlige lyder eller starter Å vibrere mye.
• Kontroller at alle delene er festet, verktoy er fjernet etc. for du bruker maskinen.

Pass pà at stromforsyningen passer med spenneningen oppgitt pà typeskiltet.

Maskinen din er dobbeltisolert, og derfor kreves ingen jording.

Utvelgelse av fresehoder

Fresehoder er tilgengelige i de feste forskjellige designer og kvaliteter, avhengig av behandling og applikasjoner:

Fresehoder som er laget av hurtigdreiestål (HSS)
passer for arbeid med myke materialer, for eksempel mykt treverk og plastikk.

Fresehoder med harmetallskjær (HM) er spesielt passende for harde og grove materialer, f. eks hard treverk og aluminium.

Montering og fjerning av freshoder

Fig. E

Bruk kun fresehoder med en aktensdiameter som tilsvarer storrelsen pa spennhylsen. Bruk kun fresehoder som passer for maksimums-hastigheten pa maskinen. Diameteren pa fresehedet skal ikke overskride maksimumsdiameteren (se "Tekniske spesifikasjoner").

Stram aldri til mutteren til spennhylsen hvis det\ ikke er noe fresehode i hylsen.; Spennhylsen kan\ bli skadet.

• Trykk spindellåsen (7) og vri spennhylsemutteren (6) til den laseg. Hold spindellåsen inntrykt under denne prosessen.
• Apne spennhylsemutteren med en skrunokkel.
• Sett aktosen på fresehode i spennhylsen (5).
• Fest spennhylsemutteren slick at fresehedet er fullstendig l'ast.
• Apne spennhylsemutteren nár du ønsker Å bytte fresehode.

Justering av linjalen til parallellanlegget

Parallellanlegget er et nyttig verktoy for presisjonsfresing med en fast avstand fra kanten av arbeidsstykket.

• Sett den onskede fresen i verktoyet.
• Smett parallellguiden med styrestaget i fundamentplaten og fest til nodvendig stramhet med vingeskruene.

Montering av sjablongguiden

Fig. C

Sjablongguiden er et hendig hjelpemiddel for fresing av et monster.

• Monter sjablongguiden (18) på fresesålen (3) med skruer (17).

Montering av adapter for stovoppsamling

Fig. B + D

Bruk stovadapteren for oppsmling av stov. Hvis adapteren ikke er monter på maskinen, skal du folge disse instruksjonene:

• Monter stovadapteren (13) med skruene (17)
  pà overfresens sukkel (3).
• Plasser slangen på støvsugeren på støvslangen (19).

Hold utlopet pa maskinen bak maskinen for a fagod oversikt over arbeidsstykket.

4. BETJENING

Av/pa-bryteren

Trykk ned og hold pã/av bryteren for a sla pa verktøyet (1).
- Hvis du frigjör på/av bryteren (1), vil verktøyet blisslätt av.
- Ikke sett maskinen ned nar motoren er i gang.
Stovpartikler kankommeninnimekanismen.

Tips om bruk

• Etter at maskinen er slätt på, skal du sorge for at maskinenningar full hastighet för du bruker den på arbeidsstykket.
  Klem fast arbeidsstykket og sorg for at arbeidsstykket ikke kan gli unna under maskinen när du freser.

• Hold maskinen godt fast og beveg den jevnt over arbeidsstykket. IkkeBrukmakt pa maskinen.

• Bruk kun fresehoder som/DDke viser tegn til slitasje. Slitte fresehoder har en negativ effekt på effektiviteten til maskinen.
• Slå alltid av maskinen För du trekker stopselet ut av kontakten.

Den onskede hastigheten kan forhandsvelges med tommelhjulet. Rotasjonshastigheten kan ogsa justeres under drift.

1-2=lav hastighet
3-4=mediumhastighet
5 = h y hastighet

Max=maksimumhastighet

Den nodsvendige havigheten avhenger av materialet og kan bestemmes ved praktisk testing. Dessuten trenger fresehoder med en stor diameter en lavere rotasjonshastighe.

Materiale Diameter fresehode	Trinnvis hastigkeit
Hardved >20 mm 1 - 2
10 - 20 mm 3 - 4
<10 mm 5 - max
Bløtt tre >20 mm 1 - 3
10 - 20 mm 3 - 5
<10 mm 5 - max
Aluminium >15 mm 1
<15 mm 1 - 2
Plast >15 mm 1 - 2
<15 mm 2 - 3

Etter langvarig arbeid med lav hastighet, skal du la maskinen avkjoles ved a kjore den i noen minutter ved hoy hastighet uten belastning.

Hoydeinnstilling av presersøyle

Fig. B

Spennarmen (10) brukes for Å stille inn maksimumshoyden på overfresen. Dybden er da fast. Dette er vanligvis nødvendig nr du bruker verktøyet på et spesielt fresebord. Sørg for at fresesoylen ikke er LAST. Overfresen kan trykke ned mot fjærkraften. Lås fresesoylen

med spennarmen. Fresen er nå låst og vill ikke returnere til opprinnelig posisjon.

Indstilling af fraesedybde

Juster med revolver - dybdestopp

Revolver - dybdestopp tillater deg Å velge hurtig mellom sek's forskjellige kuttedyber. Disse blir også bestemt av justeringen av dybdestoppen (9). For storre fresedyber, anbefales det Å utfore flere gjentakende kutt med lavere forflytningshastigheter.

• Juster kuttedyben ved Å trykke ned roterende dybdestopper og rotere den (16).

Bruke senterpinnen

Fig. G

For a bruke senterpinnen, sett inn en styrestang (15) med senterpinnen (20) satt inn i hullene, pahrver side av bunnplaten av fresen.
- Fest styrestangen på fresen med ønsket lengde ved Å dreie laseskruen (4) med klokken.

5. VEDLIKEHOLD

Sorg for at det ikke er strom på maskinen\ når du utfører vedlikeholdsarbeid på\ motoren.

Apparatet har blitt designet til Å brukes over en lang tidssperiode med minimalt vedlikehold. Hvorvidt maskinen fungerer tilfredsstillende avhenger av behandlingen og rengjorgen av maskinen.

Rengjoring

Reinig de behuizing van de machine regelmatig
Rengjør maskinhuset regelmessig med en
tørklut, helst hetter haver bruk. Hold luftehullene

fri for stov og smuss. Hvis du ikke fær torket av smusset med en torr klut, fakt den i sapevann. Bruk aldri lsemidler som bensin, alkohol, ammoniakkvann os. Disse lsemidlene kan skade plastikkdelene.

Feilfinning

På;neste side finner du noen eventuelle Årsaker og lösninger til mulige feil.

3 Usedvanlig mye vibrasjon

Boydfreseskaft
-Erstattfreeshodet

Feil

Hvis det oppstår feil, for eksempel etter bruk av endel, skal du kontakte adressen på garantikortet. Inkludert finner du et perspektivsnitt som viser delene som kan bestilles.

MILJ0

For a forhindre at maskinen far skader under transport, blir den levert i en robust emballasje. Det meste av emballasjen kan resirkuleres. Ta med disse materialene til et passende resirkuleringssted.

Defekte og/eller kasserte elektriske ellerelekotroniske apparater mAsamles innp aegnede resirkuleringssteder.

GARANTI

Garantibetingelsene finner du pà et separat vedlagt garantikort.

Dette Produktet ogBrukerhandboken kan blendret. Spesifikasjoner kan endres uten forvarsel.
