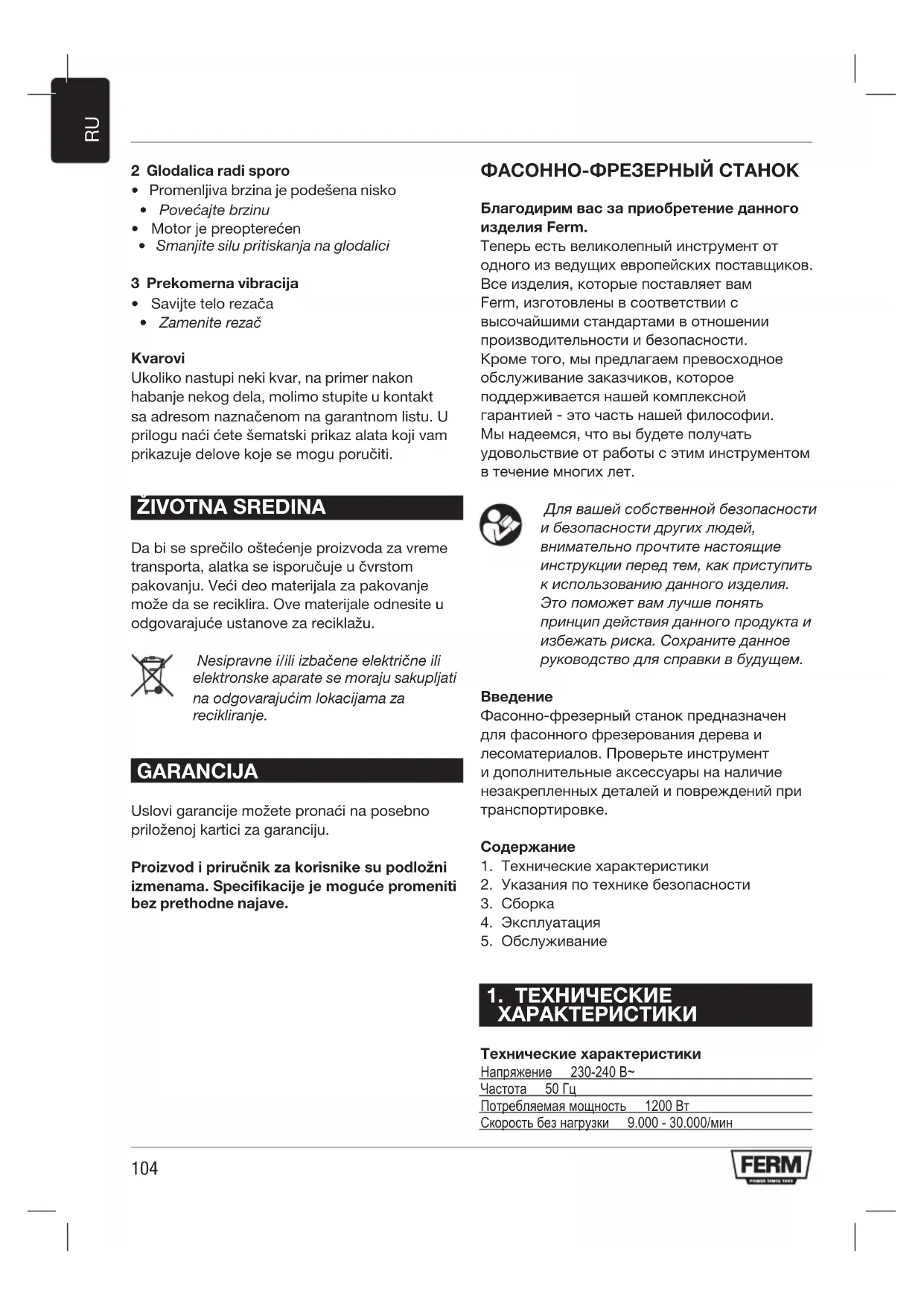

Фасонно-фрезерный станок предназначен для фасонного фрезерования дерева и лесоматериалов. Проверьте инструмент и дополнительные аксессуары на наличие незакрепленных деталей и повреждений при транспортировке.

1. Технические характеристики

2. Указания по технике безопасности

ХАРАКТЕРИСТИКИ Технические характеристики Напряжение 230-240В~ Частота 50Гц Потребляемаямощность 1200Вт Скоростьбезнагрузки 9.000-30.000/мин105

Глубинарезки 50мм Цанговыйпатрон 6&8мм Вес 3.5кг Lpa(звуковоедавление) 86.5dB+3дБ(A) Lwa(звуковаямощность) 97.5dB+3дБ(A) Вибрация 4.02+1.5м/с2 Уровень вибрации Уровень вибрации, указанный в конце данного руководства по эксплуатации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60745; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей.

• при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться.

• в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться. защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно огранизовуя свой рабочий процесс. Комплектность 1 Фасонно-фрезерный станок 1 Параллельная направляющая 1 Комплект угольных щеток 1 Направляющая для шаблона 1 Цапфа 1 Адаптер для удаления пыли 1 Гаечный ключ 1 Цанговый патрон 8 мм (установлен на оборудовании) 1 Цанговый патрон 6 мм 3 Насадки фасонно-фрезерного станка 1 Инструкция по безопасности 1 Руководство по эксплуатации 1 Гарантийный формуляр Информация об изделии Рис. A+B+C

1. Выключатель питания

4. Крепежные винты для параллельной

7. Устройство блокировки шпинделя

8. Барашковый болт для ограничителя

9. Ограничитель глубины

10. Зажимная рукоятка

11. Шкала глубины погружения фрезы

12. Колесо регулировки для электронного

управления скоростью

14. Параллельная направляющая

15. Направляющий стержень

16. Барабан ограничителя глубины

18. Направляющая для шаблона

2. УКАЗАНИЯ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ В данной инструкции используются следующие знаки: Опасность для жизни, риск получения травмы, а также риск повреждения оборудования в случае несоблюдения правил техники безопасности, приведенных в данном руководстве по эксплуатации. Опасностьпораженияэлектрическим

Вынимайтештепсельнуювилкуиз

Плавноерегулированиескорости. Пользуйтесьзащитнымиочкамии средствамизащитыслуха.106

Вовремяработынадевайте респиратор. Надевайтезащитныеперчатки. Дополнительные правила техники безопасности

• Проверьте заготовки на наличие каких- либо инородных тел на поверхности материала - например, выступающих гвоздей и т.д.

• Перед тем, как удалить какие-либо отходы материала с поверхности вокруг станка, дождитесь его полной остановки. Для этого пользуйтесь длинной палочкой и никогда не пытайтесь делать это пальцами.

• Держите руки на расстоянии от обрабатываемой поверхности.

• Немедленно выключите инструмент в случае появления какого-либо необычного шума или чрезмерной вибрации.

• Перед началом работы убедитесь в том, что все детали надежно закреплены, а инструменты удалены с заготовки. Необходимообязательноубедитьсяв том,чтонапряжениеисточника питаниясоответствуетуказанномуна

Данноеоборудованиеимеетдвойную изоляцию,поэтомузаземлениене

• Необходимо немедленно утилизировать старый провод или штепсельную вилку в случае их замены. Подключение штепсельной вилки отрезанного провода к сетевой розетке - опасно.

• Используйте только рекомендованные удлинители, соответствующие значению входной мощности инструмента. Минимальный размер проводника - 1,5 мм2. При использовании кабельного барабана всегда полностью разматывайте

Передсборкойвсегдаотключайте инструментотсетипитания. Передзаменойрежущейнасадки, дождитесьполнойостановкистанкаи охлажденияфрезы.

Выбор насадок фасонно-фрезерного

В зависимости от типа обработки и области применения, используются режущие насадки различных типов и качества: Режущие насадки из быстрорежущей инструментальной стали (HSS) подходят для работы с мягкими материалами, например, мягкой древесиной и пластмассой. Насадки с твердосплавными режущими пластинами (HM) особенно подходят для твердых и абразивных материалов, например, твердой древесины и алюминия. Установка и удаление режущих насадок Рис. E Используйте только режущие наконечники, диаметр шейки которых соответствует диаметру цангового патрона. Используйте только режущие наконечники, соответствующие максимальной скорости станка. Диаметр режущего инструмента не должен превышать максимальный диаметр (см. ‘Технические характеристики’). Никогда не затягивайте гайку цангового патрона при отсутствии установленной насадки; это может привести к повреждению цангового патрона.

• Нажмите кнопку блокировки шпинделя (7) и поворачивайте гайку цангового патрона (6) до тех пор, пока она не войдет в контакт с устройством блокировки. Удерживайте кнопку блокировки нажатой в течение всей этой процедуры.

• С помощью гаечного ключа ослабьте гайку цангового патрона.

• Поместите фрезерную оправку в цанговый патрон (5).

• Затяните гайку цангового патрона таким образом, чтобы фреза была должным образом зафиксирована.

• При необходимости замены фрезы, ослабьте гайку цангового патрона.107

Регулировка направляющей линейки Направляющая линейка представляет собой очень удобный инструмент для точной фасонной резки и фрезерования на фиксированном расстоянии от угла заготовки.

• Установите нужную фрезу.

• Сдвиньте направляющую линейку, направив направляющие стержни к опорной пластине, и затяните до нужного момента с помощью барашковых болтов. Установка направляющей для шаблона Рис. C Направляющая для шаблона очень удобна для вырезания шаблонов.

• Установите направляющую для шаблона (18) на основание фасонно-фрезерного станка (3) с помощью винтов (17). Установка адаптера пылеуловителя Рис. B+D Пылеуловитель используется для отсасывания пыли. Если адаптер не установлен на вашем станке, выполните следующие действия:

• Установите пылеуловитель (13) с помощью винтов (17) на подошву фрезы (3).

• Поместите трубку пылесоса в пылесборник (19). Поддерживайтеотверстиезадней частиинструментасвободным,чтобы обеспечитьхорошуювидимость поверхностизаготовки.

• Чтобы включить инструмент, нажмите и удерживайте выключатель (1).

• Если вы отпустите выключатель (1), инструмент выключится.

• Не кладите инструмент, если двигатель еще не остановлен. Не ставьте инструмент на пыльную поверхность. Частицы пыли могут попасть внутрь механизма. Рекомендации по использованию

• После включения инструмента, дождитесь, пока он наберет полные обороты, прежде чем использовать его для заготовки.

• Зафиксируйте заготовку с помощью зажимов и убедитесь в том, что она не может упасть под инструмент в процессе

• Прочно удерживайте инструмент и перемещайте его над заготовкой с равномерной скоростью. Не прилагайте чрезмерные усилия и не пытайтесь ускорить работу станка.

• Используйте только фрезы, не имеющие повреждений или следов износа. Изношенные фрезы отрицательно сказываются на эффективности работы инструмента.

• Всегда сначала выключайте инструмент, прежде чем вынуть штепсельную вилку из

Предварительный выбор скорости Нужную скорость можно выбрать с помощью дискового переключателя. Скорость вращения можно регулировать также в процессе работы.

1 - 2 = низкая скорость

3 - 4 = средняя скорость

5 = высокая скорость Max = максимальная скорость Выбор скорости зависит от материала и может определяться методом практической проверки. Таким образом, для фрез большого диаметра требуется более низкая скорость

Материал Диаметр насадки Скорость

Пластмасса >15 mm 1 - 2 <15 mm 2 - 3 После длительного периода работы на низкой скорости, дайте инструменту остыть, дав ему поработать несколько минут на больших оборотах без нагрузки. Настройка высоты основания фасонно- фрезерного станка Рис. B Зажимной рычаг (10) используется для установки максимальной высоты фасонно- фрезерного станка. Затем фиксируется глубина погружения фрезы. Обычно это необходимо при использовании инструмента на специальном верстаке. Убедитесь в том, что опора фасонно-фрезерного станка не закреплена. Станок можно опустить вниз, в направлении, против сжатия пружины. Зафиксируйте опору фасонно-фрезерного станка с помощью зажимного рычага. Теперь станок заблокирован и не будет возвращаться в исходное положение. Регулировка глубины фрезерования

• Ослабить барашковый винт (8) и ручку зажима (10).

• Двигайте устройство медленно вниз, до тех пор пока фреза не прикоснется к обрабатываемому изделию.

• Затянуть ручку зажима (10).

• Установите упор глубины (9) по шкале на желаемую глубину фрезерования и зафиксировать при помощи барашкового винта (8).

• Проведите контроль регулировки пробным фрезерованием детали из отходов. Регулировка с помощью барабана- ограничителя глубины Барабан-ограничитель глубины позволяет быстро выбрать одно из шесть значений глубины резки. Они также определяются регулировкой ограничителя глубины (9). Для большего значения глубины фасонной резки рекомендуется выполнить несколько последовательных разрезов с более низкими значениями.

• Отрегулируйте необходимую глубину разреза, нажимая на поворотный ограничитель глубины, а также вращая поворотный ограничитель глубины (16). Использование цапфы Рис. G

• Для использования цапфы вставьте один направляющий стержень (15) с цапфой (20), закрепленной в отверстиях, с любой стороны плиты основания фрезы.

• Закрепите стержень направляющей линейки на фрезе, устанавливая необходимую длину, поворачивая фиксирующий винт (4) по часовой стрелке.

Привыполнениитехнического обслуживанияубедитесьвтом,что инструментотключенотсети. Данный инструмент рассчитан на длительный срок эксплуатации при минимальном обслуживании. Для длительной безотказной работы необходимо обеспечить правильный уход за инструментом и его регулярную

Регулярно, желательно после каждого использования, протирайте детали корпуса инструмента мягкой тканью. Следите за отсутствием пыли и загрязнений в вентиляционных прорезях и регулярно очищайте их. Если грязь не удаляется, воспользуйтесь мягкой тканью, смоченной в мыльном растворе. Никогда не используйте для очистки инструмента такие растворители, как бензин, спирт, нашатырный спирт и т.д. Эти растворители могут повредить пластмассовые детали. Диагностика и устранение неисправностей На следующей странице приводятся некоторые возможные причины и способы устранения неисправностей. 1 Выключатель находится во включенном109

положении, но двигатель не работает

• Изношены угольные щетки

• Заменитьугольныещетки

• Электрический контур поврежден

• Починитьэлектрическийконтур

• Плохой контакт проводов штепсельной вилки или розетки

• Проверитьи,принеобходимости, починитьштепсельнуювилкуирозетку

• Выключатель неисправен

• Починитьвыключатель 2 Фасонно-фрезерный станок работает

• Установлено низкое значение скорости

• Задатьболеевысокуюскорость

• Перегрузка двигателя

• Снизитьтолкающееусилиенафасонно- фрезерныйстанок 3 Чрезмерная вибрация

• Погнута фрезерная оправка

• Заменитьфрезу Неисправности При возникновении неисправности, например, вследствие износа детали, обратитесь в сервисный центр по адресу, указанному в гарантийном формуляре. В комплект поставки входит пространственное изображение деталей и сборки изделия с указанием деталей, которые можно заказать. ОКРУЖАЮЩАЯ СРЕДА Для предотвращения повреждений инструмента во время транспортировки, он поставляется в прочной упаковке. Большинство материалов упаковки подлежат повторной переработке. Их необходимо передать в соответствующие пункты повторной переработки. Неисправныйилиболеенепригодный дляиспользованияинструмент необходимосдатьвсоответствующие пунктыдляпереработки.

Гарантийные условия см. на прилагаемом гарантийном талоне. Изделие и руководство пользователя могут быть изменены. Технические характеристики могут быть изменены без дальнейшего уведомления.110
