BRUKSANVISNING PRM1021 Ferm

Du har nu fatt en utmarkt produit, levererad av en av Europas ledande leverantör.

Allaprodukter som levereras frAn Ferm ar tillverkade enligt de hogsta standarderna for prestanda och sakerhet. Som en del av var filosofi ingar aven att vi tillhandahaller en utmarkt kundservice, som aven backas upp av var omfattande garantiet.

Vi hoppas att dukommen att ha glädje avenna produit i manga År.

För din egen sakerhet och für andras, lás vänligen dessa instruktioner noggrant innanprodukten tas i bruk. Du kommt att Förstaprodukten bättre och kan på så sätt undvika onödiga risker. Sparaenna braupsvisning på ett sækert ställe for framtida bruk.

Inledning

Handoverfrasen ar lampd for fräsning av tra och traprodukter. Kontrollera om maskinen har, söda delar eller om tillbehör uppvisar transportskador.

Innehåll

1. Maskspecifikationer
2. Sakerhetsforeskrifter
3. Montering
4. Användning
   5.Underhalle

1. MASKINSPECIFICATIONER

Tekniska specificationer

Spanning 230-240 V~

Frekvens 50 Hz

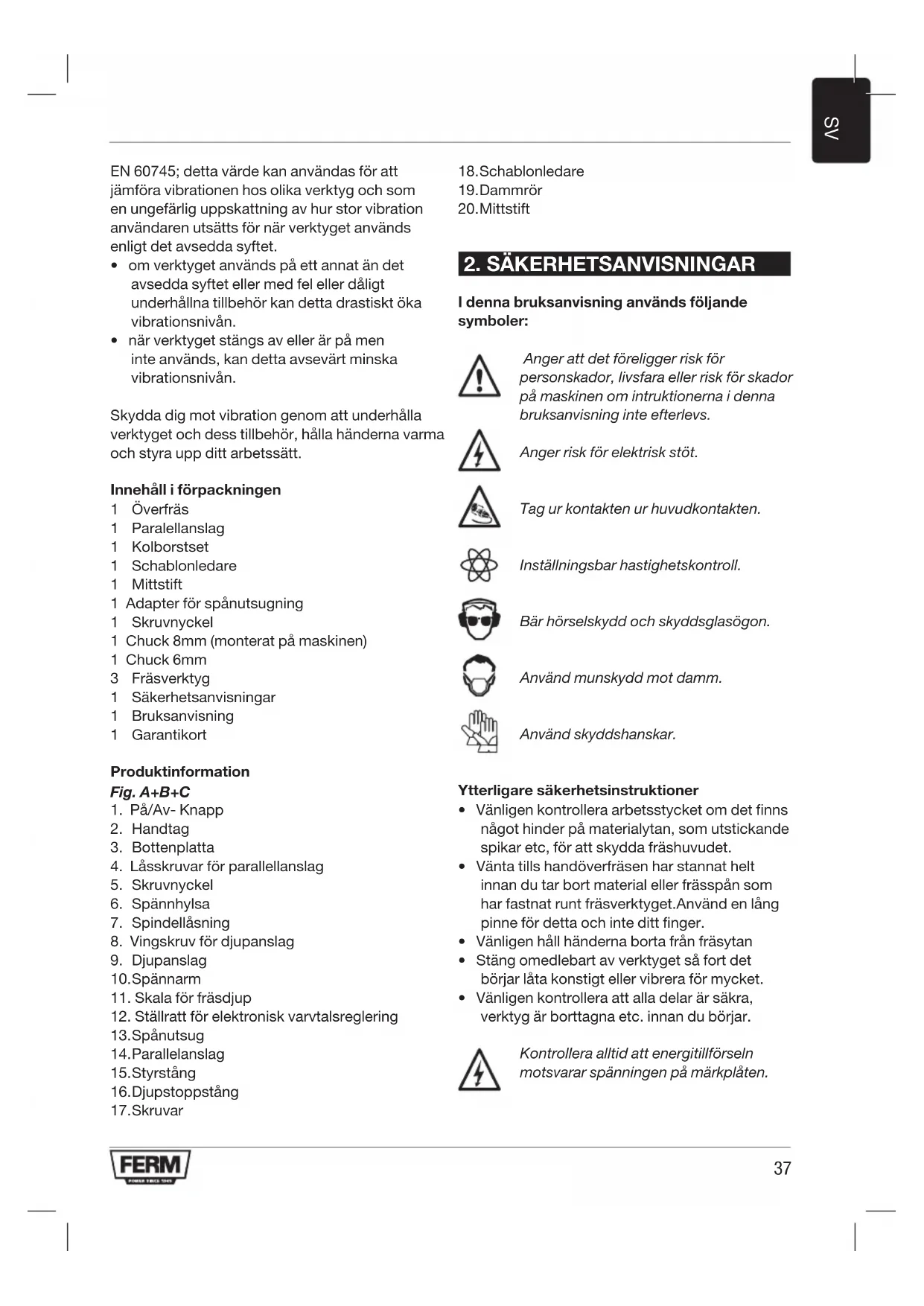

Vibrationsemissionsvärdet som stå på baksidan av den här instruktionsboken har uppmätts,enligt att standardiserat test i enlighemed

EN 60745; detta värde kan användas for att jämfora vibrationen hos olika verktyg och som en ungefährig uppskattning av hur stor vibration användaren utsätts for nar verktyget används enigt det avsedda syfitet.

• om verktyget används på att annat ¬det avsedda syftek erer med fel erler dāligt underhällna tillbehör kan detta drastiskt öka vibrationsnivān.
• nar verktyget stängs av aller ar på men inte används, kan detta avsevärt minskavibrationsnivån.

Skydda dig mot vibration genom att underhalla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssätt.

Inneháll i forpackningen

1 Overfras
1 Paralellanslag
1 Kolborstset
1 Schablonledare
1 Mittstift
1 Adapter for spanutsugning
1 Skruvnyckel
1 Chuck 8mm (monterat pa maskinen)
1 Chuck 6mm
3 Frasverktyg
1 Sakerhetsanvisiningar
1 Bruksanvisning
1 Garantikort

Produktinformation

Fig. A + B + C

1. På/Av-Knapp
2. Handtag
3. Bottenplatta
4. Lasskruvar for parallellanslag
5. Skruvnyckel
6. Spannhylsa
7. Spindellåsning
8. Vingskruv for djupanslag
9. Djupanslag
10. Spannarm
11. Skala for fräsdjup
12. Ställratt für elektronisk varvtalsreglering
    13.Spanutsug
    14.Parallelanslag
13. Styrstang
    16.Djupstoppstang
14. Skruvar

18.Schablonledare
19.Dammör
20.Mittstift

2. SÄKERHETSANVISNINGAR

I denna bruksanvisning anvands foljande symboler:

Anger att det foreligger risk for personskador, livsfara alleriskfor skador pa maskinen om intruktionerna ienna braksanvisning inte afterlevs.

Anger risk for elektrisk stot.

Tag ur kontakten ur huvudkontakten.

Inställingsbar hastighetskontroll.

Bär hörskénydd och skyddsglasögon.

Använd munskydd mot damm.

Använd skyddshanskar.

Ytterligare sakerhetsinstruktioner

• Vänligen kontrollera arbetsstycket om det finns nagot hinder på materialytan, som utstickende spikar etc, for att skydda frashuvudet.
  Vanta tills handoverfrasen har stannat helt innan du tar bort material aller frasspan som har fastnat runt frasverktyget. Anvand en lang pinne for detta och inte ditt finger.
  Vänligenhallhänderna borta franfrasytan
  Stäng omedlebart av verktyget sa fort det börjar lata konstigt aller vibrera for mycket.
  Vänligen kontrollera att alla delar ar sakra, verktyg ar borttagna etc. innan du börjar.

Kontrolera alltid att energitillforseln motsvarar spanningen pa markplaten.

Din maskin ar dubbelt isolerad, vilket innebär att det inte behövs nàgon jordledare.

• Slang omedelbart bort gamla kablar eller stickkontakter sö fort de har ersatts avnya exemplar.Det är farligt att sticka in stickkontakten av en ös kabel i vagguttaget.
• Använd uteslutande en godkänd förlängningskabel som ar lámplig for maskinens effekt.Min. ledarestorlek ar 1.5 mm2. När du använder kabelrulle linda alltid av rullen welt.

Dra omedelbart ut nätkontakten ur vagguttaget om natsladden skadas och även under rengöring och unterhäll

Vanta med att byta fras under arbetet tills maskinen har stannat helt och frasverktyget har svalnat.

3. MONTERING

Frasverktygsurvale

Beroende på hantering och tillampning finns det frasverktyg tillgangliga i de flesta utformninger och kvaliteter:

Fräsverktyg gjorda av snabbstål (HSS) är lámpliga for arbeten utförda på mjuka material, dvs mjukareTRSORDERER och plast. Fräsverktyg av hardsmetallskar (HM) ar speciellt lámpliga for hardsatrsorderer och strava material, dvs härtr och aluminium.

Montering och avlågsnande av fräsverktyg Fig. E

Används fräsverktyg vars skaatdiameter overrenskommer med spännstängens matt. Använd endast fräsverktyg som ar lampade for maskinens maxima varvta.Fradsdiametern for inte overskrida den maxima diametern (se Tekniska specifikationer).

Dra aldrig at spannmuttern, om det inte finns ett frasverktyg i spanntangen.spänntangen kan komma till skada.

• Tryck in spindellåset (7) och vrid spannångens mutter (6) tillsenna griper i laset. Hall under tiden spindellåset intryckt.

• Lossa spanntangens mutter med den bifogade skruvnyckeln.

• Placera fräsverktygets skaat i spännstången (5).
• Drag àt spannängens mutter tills verktyget sitter fast ordentlich.
• Lossa Åter spännstångens mutter for byta av fräsverktyget.

Justera skalan for parallellanslag
Paralellanslaget ar att bra verktyg for
precisionsfrasning vid ett fast avstand fran
arbetsstyckets kant.

Satt fast onskat frasstal i maskinen.
- Dra steganslaget med styrstæneg inmot basplattan och dra at vid önskat mätt med vingmuttrarna.

Montera schablonledaren

Fig. C

Schablonledaren ar lampad som hjalpmedel vid frasning after ett mönster.

Montera schablonledaren (18) pfrasbasen (3) med hjalp av skruvarna (17).

Använd für utsugning av damm.Följ dessa anvisningar i fall adaptern inte ar monterad på maskinen:

• Montera dammadaptern (13) med skruvarna (17) på fräsfoten (3).
  Satt dammsugarens rör på dammröret (19).

Häll adapters utlopp bakom maskinen sa att du kan se arbetsstyetcket ordentlich.

4. ANVÄNDNING

Strömställaren PÅ/AV

Tryck in och häll PÅ/AV-knappen (1) intryckt for att starta verktyget.
- Om du släpper PÅ/AV-knappen (1), stannar verktyget.
- Ställ inte undan maskinen forrän motorn har stannat. Ställ inte undan maskinen på att dammigtunderlag. Dammpartiklar kan tränga in i mekanismen.

Användartips

• Då du startup maskinen, se till att den fãr upp hastigheten innan den används på arbetsstyetcket
• Kläm fast arbetsstycket aller se på ett annat sätt till att det inte kan glida undan arbetet.
• Håll maskinen stadigt och für den med jämna rörelser über arbetsstychet. Tvinga inter maskinen
• Använd endast fräsverktyg som inte visar slitage.Slitna verktyg reducerar maskinens effektivitet.
• Stäng after avslutat arbete alltid Först av maskinen innan du drar ut kontakten ur vagguttaget.

Varvtsinställning

Nödvändigt varvtil kan stallas in i förvag med ställrattenDet gär även att justera rotationshestigheten när maskinen ar igang.

1-2=laghastighet

3-4=normalhastighet

5 = h og hastighet

Max = Högsta hastighet

Varvtalet som kravs beror på vilket material som skall bearetas och kan faststallas genom practiskovningFrasstal med stor diameter kraver dessutom lagre rotationshastighet.

Material Diameter frässstål Hastighet

Hårt träslag >20 mm 1 - 2

10 - 20 mm 3 - 4

<10 mm 5 - max

Mjuktraslag >20mm 1-3

10-20mm3-5

<10 mm 5-max

Aluminium >15 mm 1

<15mm1-2

Plast >15 mm 1 - 2

<15mm2-3

After langre arbetsperioder med lag hastiget.
ska du kyla av maskinen genom att kora den
utan belastning pa hogsta hastiget under ett par
minuter.

Höjdubställning av frässpelaren

Fig. B

Spannarmen (10) används für att ställa in fräsen maximala hjöd. Dá fixeras fräsdjupet.Detta ar vanligtvis nödvändigt;när verktyget används paett specielt fräsborg.Förskra dej om att handoverfraskolen inte ar låst.Fransen kan nu tryckas ner mot fjadertrycket.Las handoverfraskolen med spannarmen.Fransen ar nu låst och Återvänder inte langre till ursprungslaget.

Stalla in fräsdjup

• Ställ maskinen på arbetsstychet.
• Lossa på vingskruven (8) och spannhandtaget (10).
• För maskinen langsamt nedat tills fräsen rör vid arbetsstychet.
• Dra Åt spännhandtaget (10).
• Ställ in djupanslaget (9) på avsett fräsdjup med hjälp av skalan. Fixera)därefter med vingskruven (8).
• Testa Installungen med en provfrasning pa en avfallsbit.

Inställning med hjälp av revolver-djupanslaget

Mewd revolverdjupstoppet kan du snabbt valja mellan sex olica arbetsdjup.Dessa bestams även hur djupstoppet (9)är inställt.

För mer djup reklomenderas att utföra flera repeterade fräsninger med i lagre borttagnings volym.

• Justera den önskade skärbredden genom att trycka rotationsdjupstoppet nedåt och rotera rotationsdjupstoppet (16).

Användning av mittstiftet

Fig. G

• For att använda mittstiftet, satt in en styrstång (15) med mittstiftet (20) fäst i halen på vardera sidan av routerns basplatta.
  Säkra ledningsstången till routern till önskad langd genom att vrida fästskruven (4) medurs.

5. UNDERHÄLL

Tillse att maskinen inte ar spanningsforande nar underhallsarbeten utfors pa de mekaniska delarna.

Maskinen har konstruerats for att under en lang tid fungera problemfritt med ett minimalt unterhäll. Kontinuierlig tillfredsstallande Funktion beror på korrekt skötsel och regelbunden rengöring.

Rengöring

Rengör maskinhuset regelbundet med en mjuk och ren trasa, helst after varje användning. Håll ventilationsöppningarna fria frän damm och smuts. Om smutsen inte gär bort använd en mjuk trasa fuktad med tvälvatten. Använd inga losningsmedel som bensin, alkohol, ammoniak, etc.Sàdana amnen skadar plastdelarna.

Felsökning

På följande sida finner du möjliga Lösningar till eventuella fel.

1 Startknappen ar pascalen, men motorn startar inte

-Utslitnakolborstar
Ersattkolborstarna
- Strömkretsen ar trasig
-Repareraelkretsen
- Lõsa kablar i huvudkotakten ell er i uttaget.
- Lat uttag och kontakter kontrolleras eller repareras
- Strömbrytaren ár felande
- Repareraströmbrytaren

2 Handoverfrasen roterar lungsamt

• Installbar hastighet satt till l'agt
• Oka installbara hastigheten
• Motorn ar überbelastad
• Minska tryckeffekten på handöverfräsen

3 Onormalt vibrerande

Böjdfrässstag
-Ersattfrasverktyget

Fel

Kontakta servicestället som anges pa garantibeviset om ett feluppstar. Inkluderat finner du en sprängskiss over de delar som kan bestallas.

MILJO

For att undvika transportskador levereras maskinen i en så stadig forpackning som möjigt. Forpackningen har sá längt det ar möjigt tillverkats av atervinningsbart material.Ta)därfor tillvara möjlighen att atervinna forpackningen.

Trasiga och/eller avlagda elektriska ellerelektroniska apparater maste lamnas tillde speciella atervinningsstationerna.

GARANTI

Garantivillkoren finns på det bifogade garantikortet.

Med forbehall for andringar i Produkten och braksanvisningen. Specifikationer kan andersutan forvarning.
