PRM1019P - Fräsmaskin Ferm - Gratis bruksanvisning och manual

Produkttyp	Fräsmaskin (överfräs)
Märke	Ferm
Modell	PRM1019P
Matningsspänning	220-240 V~
Frekvens	50/60 Hz
Effektförbrukning	2200 W
Tomgångsvarvtal	9000-22000/min
Maximalt skärdjup	70 mm
Spännhylsa (spännchuck)	6 mm, 8 mm, 12 mm
Vikt	5.8 kg
Ljudtrycksnivå (Lpa)	97.8+3 dB(A)
Ljudeffektsnivå (Lwa)	108.8+3 dB(A)
Vibrationer (vänster handtag)	2.232+1.5 m/s²
Vibrationer (höger handtag)	2.384+1.5 m/s²
Dubbel isolering	Ja (jordanslutning överflödig)
Elektronisk varvtalsregulator	Ja (förvals inställningsratt)
Roterande djupanslag	3 lägen
Parallelstyrning ingår	Ja
Skärguide ingår	Ja
Spindellås	Ja (för byte av fräs)
Underhåll	Regelbunden rengöring med mjuk trasa och tvålvatten; inga lösningsmedel
Garanti	Se bifogat garantikort

Vanliga frågor - PRM1019P Ferm

Hur byter jag fräsen på överfräsen Ferm PRM1019P?

Koppla bort verktyget. Tryck in spindellåset (6) och vrid spännhylsmuttern (7) tills den låses. Öppna muttern med nyckeln, sätt i den nya fräsen och dra åt ordentligt. Släpp låset.

Hur ställer jag in doppdjupet?

Använd justeringsknapparna (8) och (9). Sänk verktyget tills fräsen nuddar arbetsstycket, lås med spaken (11), justera sedan stoppstolpen (10) till önskat djup. Finjustera med justeringsratten (1 mm per varv).

Vilken hastighet ska jag välja för olika material?

Använd varvtalsratten. För hårt trä >20 mm: hastighet 1-2; mjukt trä >20 mm: 1-3; aluminium >15 mm: 1; plast >15 mm: 1-2. Anpassa efter fräsdiametern.

Hur använder jag parallelstyrningen?

Montera styrningen (19) på hållaren med skruvarna (18), sätt in hållaren i basen och dra åt skruvarna (4). Justera avståndet med precisionsjusteringsskruven (20) (1,5 mm per varv).

Vad gör jag om motorn inte startar?

Kontrollera strömförsörjningen och säkringar. Om kretsen är bruten eller uttaget defekt, låt reparera. Om strömbrytaren är defekt, kontakta serviceavdelningen.

Hur underhåller jag överfräsen?

Rengör höljet med en mjuk trasa efter varje användning. Håll ventilationsspringorna rena. Använd en fuktig trasa med tvålvatten om nödvändigt. Undvik lösningsmedel.

Kan jag använda fräsar med diameter över 12 mm?

Nej, spännhylsan accepterar skaft på 6, 8 eller 12 mm. Maximal skärdiameter på fräsen begränsas av hastigheten; följ de tekniska specifikationerna.

Hur ställer jag in det roterande djupanslaget?

Vrid anslaget (21) för att välja ett av de tre förinställda djupen. Varje position motsvarar ett annat djup som ställs in av stoppstolpen.

Vad gör jag vid överdrivna vibrationer?

Stanna omedelbart verktyget. Kontrollera att fräsen är korrekt fastsatt och i gott skick. Använd vässade fräsar. Om problemet kvarstår, kontakta serviceavdelningen.

Var hittar jag reservdelar?

Se garantikortet för kontaktuppgifter till kundservice. Du kan beställa reservdelar via auktoriserade Ferm-servicecenter.

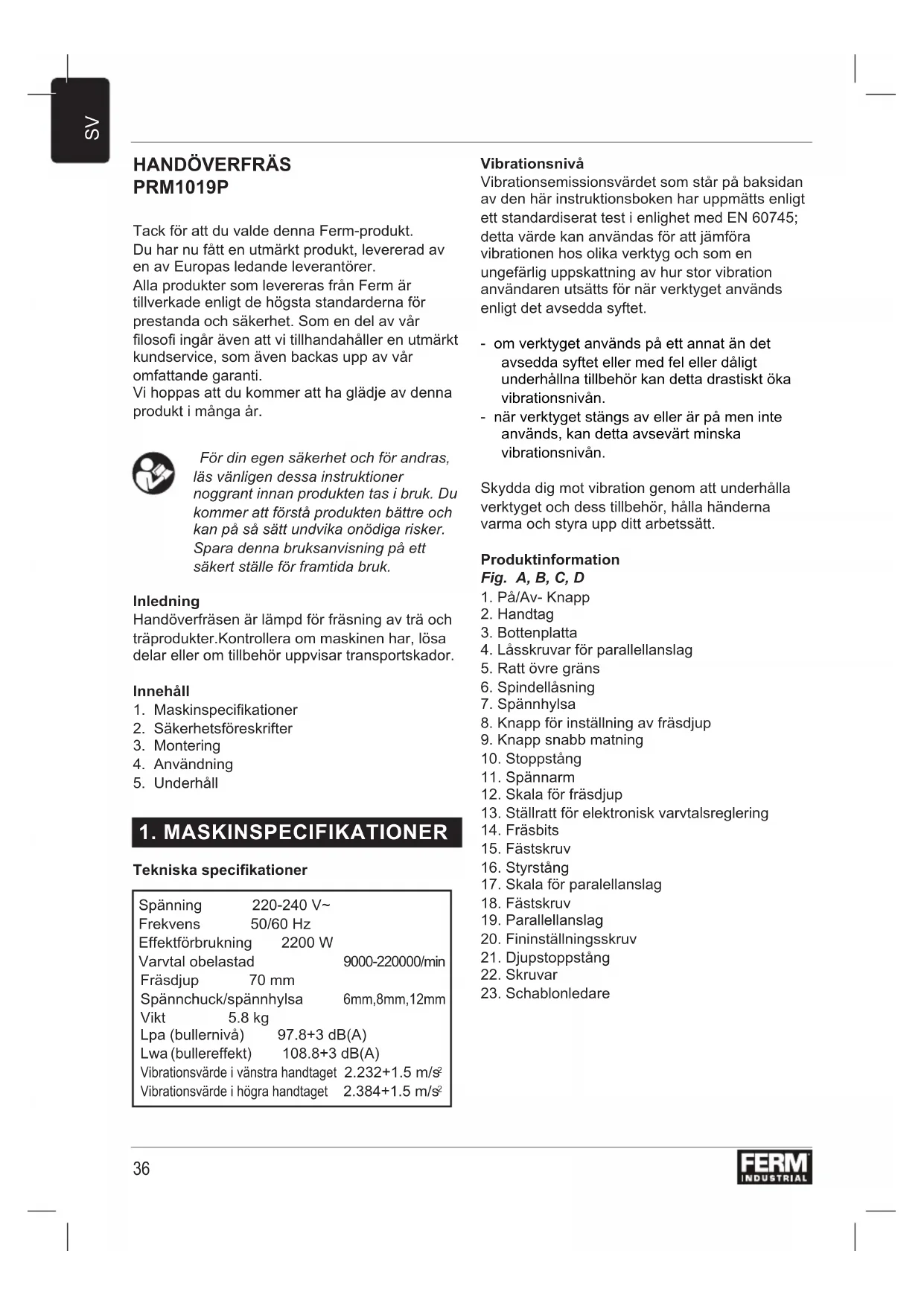

BRUKSANVISNING PRM1019P Ferm

Tack för att du valde denna Ferm-produkt.

Du har nu fått en utmärkt produkt, levererad av en av Europas ledande leverantörer.

Alla produkter som levereras från Ferm är tillverkade enligt de högsta standarderna för prestanda och säkerhet. Som en del av vår filosofi ingår även att vi tillhandahåller en utmärkt kundservice, som även backas upp av vår omfattande garanti.

Vi hoppas att du kommer att ha glädje av denna produkt i många år.

För din egen säkerhet och för andras, läs vänligen dessa instruktioner noggrant innan produkten tas i bruk. Du kommer att förstå produkten bättre och kan på så sätt undvika onödiga risker. Spara denna bruksanvisning på ett säkert ställe för framtida bruk.

Inledning

Handöverfräsen är lämpd för fräsning av trä och träprodukter. Kontrollera om maskinen har, lösa delar eller om tillbehör uppvisar transportskador.

Innehåll

1. Maskinspecifikationer
2. Säkerhetsföreskrifter
3. Montering
4. Användning
5. Underhåll

1. MASKINSPECIFIKATIONER

Tekniska specifikationer

Spänning	220-240 V~
Frekvens	50/60 Hz
Effektförbrukning	2200 W
Varvtal obelastad		9000-220000/min
Fräsdjup	70 mm
Spännchuck/spännhylsa		6mm,8mm,12mm
Vikt	5.8 kg
Lpa (bullernivå)	97.8+3 dB(A)
Lwa (bullereffekt)	108.8+3 dB(A)
Vibrationsvärde i vänstra handtaget		2.232+1.5 m/s ^2
Vibrationsvärde i högra handtaget		2.384+1.5 m/s ^2

Vibrationsnivå

Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet.

• om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån.
• när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån.

Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt.

Produktinformation

Fig. A, B, C, D

1. På/Av- Knapp
2. Handtag
3. Bottenplatta
4. Låsskruvar för parallellanslag
5. Ratt övre gräns
6. Spindellåsning
7. Spännhylsa
8. Knapp för inställning av fräsdjup
9. Knapp snabb matning
10. Stoppstång
11. Spännarm
12. Skala för fräsdjup
13. Ställratt för elektronisk varvtalsreglering
14. Fräsbits
15. Fästskruv
16. Styrstång
17. Skala för paralellanslag
18. Fästskruv
19. Parallellanslag
20. Fininställningsskruv
21. Djupstoppstång
22. Skruvar
23. Schablonledare

2. SÄKERHETSANVISNINGAR

I denna bruksanvisning används följande symboler:

Läs instruktionerna noggrant.

Anger att det föreligger risk för personskador, livsfara eller risk för skador på maskinen om intruktionerna i denna bruksanvisning inte efterlevs.

Anger risk för elektrisk stöt.

Tag ur kontakten ur huvudkontakten.

Inställningsbar hastighetskontroll.

Bär hörselskydd och skyddsglasögon.

Använd munskydd mot damm.

Använd skyddshanskar.

Ytterligare säkerhetsinstruktioner

• Vänligen kontrollera arbetsstycket om det finns något hinder på materialytan, som utstickande spikar etc, för att skydda fräshuvudet.
• Vänta tills handöverfräsen har stannat helt innan du tar bort material eller frässpån som har fastnat runt fräsverktyget.Använd en lång pinne för detta och inte ditt finger.
  • Vänligen håll händerna borta från fräsytan
• Stäng omedlebart av verktyget så fort det börjar låta konstigt eller vibrera för mycket.
• Vänligen kontrollera att alla delar är säkra, verktyg är borttagna etc. innan du börjar.

Kontrollera alltid att energitillförseln motsvarar spänningen på märkplåten.

Din maskin är dubbelt isolerad, vilket innebär att det inte behövs någon jordledare.

• Släng omedelbart bort gamla kablar eller stickkontakter så fort de har ersatts av nya exemplar. Det är farligt att sticka in stickkontakten av en lös kabel i vägguttaget.
• Använd uteslutande en godkänd förlängningskabel som är lämplig för maskinens effekt. Min. ledarestorlek är 1.5 mm ^2 . När du använder kabelrulle linda alltid av rullen helt.

Dra omedelbart ut nätkontakten ur vägguttaget om nätsladden skadas och även under rengöring och underhåll

Vänta med att byta fräs under arbetet tills maskinen har stannat helt och fräsverktyget har svalnat.

3. MONTERING

Fräsverktygsurval

Beroende på hantering och tillämpning finns det fräsverktyg tillgängliga i de flesta utformningar och kvaliteter:

Fräsverktyg gjorda av snabbstål (HSS) är lämpliga för arbeten utförda på mjuka material, dvs mjukare träsorter och plast. Fräsverktyg av hårdmetallskär (HM) är speciellt lämpliga för hårdaträsorter och sträva material, dvs hårt trä och aluminium.

Montering och avlägsnande av fräsverktyg Fig. B

Används fräsverktyg vars skaftdiameter överrenskommer med spännstångens mått. Använd endast fräsverktyg som är lämpade för maskinens maximala varvtal.Fräsdiametern för inte överskrida den maximala diametern (se 'Tekniska specifikationer'). Dra aldrig åt spännmuttern, om det inte finns ett fräsverktyg i spänntången.spänntången kan komma till skada.

- Tryck in spindellåset (6) och vrid spänntångens mutter (7) tills denna griper i låset.Håll under tiden spindellåset intryckt.

• Lossa spänntångens mutter med den bifogade skruvnyckeln.
• Placera fräsverktygets skaft i spännstången.
• Drag åt spänntångens mutter tills verktyget sitter fast ordentligt.
  Lossa åter spännstångens mutter för byta av fräsverktyget.

Justera skalan för paralellanslag

Fig. A + C

Paralellanslaget (19) är ett bra verktyg för precisionsfräsning vid ett fast avständ från arbetsstyckets kant.

• Installera den raka styrningen på styrhållaren med fästskruven (18).
• Sätt i styrhållaren i hålen på verktygets bas och dra åt fästskruvarna för parallellanslaget (4).
• För att justera avståndet mellan bitsen och den raka styrningen, lossa fästskruven (18) och vrid på fininställningsskruven ((20) 1,5 mm per varv).
• På det önskade avständet dras fästskruvarna åt för parallellanslaget (4) för att fästa den raka styrningen på plats.

Montera schablonledaren

Fig. D

Schablonledaren är lämpad som hjälpmedel vid fräsning efter ett mönster.

- Montera schablonledaren (23) på fräsbasen (3) med hjälp av skruvarna (22).

4. ANVÄNDNING

Igångsättning och avstängning (Fig. A1)

• För att starta maskinen, tryck på på-/av omkopplaren (1).
• För att stänga av maskinen, tryck på på/- av-omkopplaren (1).

Användartips

• Då du startar maskinen, se till att den får upp hastigheten innan den används på arbetsstycket
• Kläm fast arbetsstycket eller se på ett annat sätt till att det inte kan glida undan arbetet.
• Håll maskinen stadigt och för den med jämna rörelser över arbetsstycket. Tvinga inte maskinen
• Använd endast fräsverktyg som inte visar slitage. Slitna verktyg reducerar maskinens effektivitet.
• Stäng efter avslutat arbete alltid först av maskinen innan du drar ut kontakten ur vägguttaget.

Varvtalsinställning

Nödvändigt varvtal kan ställas in i förväg med ställrattenDet går även att justera rotationshastigheten när maskinen är igång.

1 - 2 = låg hastighet
3 - 4 = normal hastighet
5 - 6 = hög hastighet
Max = Högsta hastighet

Varvtalet som krävs beror på vilket material som skall bearbetas och kan fastställas genom praktisk provningFrässtål med stor diameter kräver dessutom lägre rotationshastighet.

Material	Diameter frässtål	Hastighet
Hårt träslag >20	mm 1 – 2
	10 – 20 mm 3 – 4
	<10 mm 5 – max
Mjukt träslag >20	mm 1 – 3
	10 – 20 mm 3 – 6
	<10 mm 5 – max
Aluminium >15	mm 1
	<15 mm 1 – 2
Plast >15 mm 1	-2
	<15 mm 2 – 3

Höjdubställning av frässpelaren

Fig. A + E

Spännarmen (11) används för att ställa in fräsens maximala hjöd. Då fixeras fräsdjupet.Detta är vanligtvis nödvändigt när verktyget används på ett speciellt fräsbord. Försäkra dej om att handöverfräskolven inte är låst.

Fräsen kan nu tryckas ner mot fjädertrycket.

Lås handöverfräs kolven med spännarmen.

Fräsen är nu låst och återvänder inte längre till ursprungsläget.

Ställa in fräsdjupet

Fig. A + E

Fräsdjupet kan ställas in med knapparna 8 och 9.

Omfäsdjupet är rätt inställt kan spåret i fråga fräsas med en noggranhet på 0,1mm.

Förberedelse:

• Sätt fast önskat frässtål i maskinen.
  Fräsen kan nu tryckas ner mot fjädertrycket.

• Tryck ner verktyget tills att fräsen rör arbetsstycket, lås sedan verktyget igen med spännarmen (11).

• Lossa på knappen 9.
  • ställ knappen 15 till noll.
• Använd knappen 8 för att ställa djupinställningarna hela vägen ner.
• Dra åt knapp 9 (medurs). Fräsdjupet är nu inställt till exakt 0 mm.

Inställning av den övre gränsen

Den övre gränsen på verktygsstommen kan ställas in genom att vrida på nylonmuttern.

Sänk inte ned den övre gränsen alltför lågt. Bitsen kommer att sticka ut på ett farligt sätt.

• Placera önskad kutter i rullen. Överfräsen kan skjutas ned mot fjäderkraften.
• Skjut ned verktyget tills kuttern vidrör arbetsstycket, lås den sedan med klämspaken
  • Vrid stoppstångens inställningsmutter moturs.
• Sänk ned stoppstången tills den kommer i kontakt med inställningsbulten. Djupet på urfräsningen indikeras på skalan av djuppekaren.
• Samtidigt som snabbmatningsknappen trycks in, lyft upp stoppstängen tills önskat djup i urfräsningen erhålls. Minimala djupjusteringar kan erhålls genom att vrida på inställningsratten (1 mm per varv).
• Nu kan ditt fördefinierade djup på urfräsningen erhållas genom att lossa på lässpaken och sedan sänka ned verktygets stomme tills stoppstången kommer i kontakt med den sexkantiga inställningsbulten på stoppblocket.

Inställning med hjälp av revolver-djupanslaget Fig. A + E

Mewd revolverdjupstoppet kan du snabbt välja mellan tre olika arbetsdjup. Dessa bestäms även hur djupstoppet (10)är inställt.

För mer djup reklomenderas att utföra flera repeterade fräsningar med i lägre borttagnings volym.

- Ställ in önskat arbetsdjup genom att vrida revolversjupstoppet (21).

5. UNDERHÅLL

Tillse att maskinen inte är spänningsförande när underhållsarbeten utförs på de mekaniska delarna.

Maskinen har konstruerats för att under en lång tid fungera problemfritt med ett minimalt underhåll. Kontinuerlig tillfredsställande funktion beror på korrekt skötsel och regelbunden rengöring.

Rengöring

Rengör maskinhuset regelbundet med en mjuk och ren trasa, helst efter varje användning. Håll ventilationsöppningarna fria från damm och smuts. Om smutsen inte går bort använd en mjuk trasa fuktad med tvålvatten. Använd inga lösningsmedel som bensin, alkohol, ammoniak, etc.Sådana ämnen skadar plastdelarna.

Felsökning

På följande sida finner du möjliga lösningar till eventuella fel.

1 Startknappen är påslagen, men motorn startar inte

• Strömkretsen är trasig
  • Reparera elkretsen
• Lösa kablar i huvudkotakten eller i uttaget.
• Låt uttag och kontakter kontrolleras eller repareras
• Strömbrytaren är felande
  • Reparera strömbrytaren

2 Handöverfräsen roterar långsamt

- Slött eller skadat fräs-skär

• Vässa eller ersätt fräsverktygen

- Inställbar hastighet satt till lågt

- Öka inställbara hastigheten

- Motorn är överbelastad

- Minska tryckeffekten på handöverfräsen

3 Onormalt vibrerande

• Böjd frässtång

- Ersätt fräsverktyget

4 Gnistor innanför chassit

- Utslitna kolborstar

- Ersätt kolborstarna

Fel

Kontakta servicestället som anges på garantibeviset om ett feluppstår.Inkluderat finner du en sprängskiss över de delar som kan beställas.

MILJÖ

För att undvika transportskador levereras maskinen i en så stadig förpackning som möjligt. Förpackningen har så långt det är möjligt tillverkats av återvinningsbart material. Ta därför tillvara möjligheten att återvinna förpackningen.

Trasiga och/eller avlagda elektriska eller elektroniska apparater måste lämnas till de speciella återvinningsstationerna.

Endast för EU-länder

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

Garantivillkoren finns på det bifogade garantikortet.

Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.
