PRM1019P - Fresadora Ferm - Manual de uso y guía de instrucciones gratis

Tipo de producto	Fresadora (fresadora de mano)
Marca	Ferm
Modelo	PRM1019P
Tensión de alimentación	220-240 V~
Frecuencia	50/60 Hz
Potencia absorbida	2200 W
Velocidad en vacío	9000-22000/min
Profundidad de corte máxima	70 mm
Portabrocas (pinza de sujeción)	6 mm, 8 mm, 12 mm
Peso	5.8 kg
Nivel de presión acústica (Lpa)	97.8+3 dB(A)
Nivel de potencia acústica (Lwa)	108.8+3 dB(A)
Vibraciones (mango izquierdo)	2.232+1.5 m/s²
Vibraciones (mango derecho)	2.384+1.5 m/s²
Doble aislamiento	Sí (conexión a tierra innecesaria)
Variador de velocidad electrónico	Sí (rueda de preselección)
Tope de profundidad giratorio	3 posiciones
Guía paralela incluida	Sí
Guía de corte incluida	Sí
Bloqueo del husillo	Sí (para cambio de fresa)
Mantenimiento	Limpieza regular con paño suave y agua jabonosa; no usar disolventes
Garantía	Ver tarjeta de garantía adjunta

Preguntas frecuentes - PRM1019P Ferm

¿Cómo cambiar la fresa en la fresadora Ferm PRM1019P?

Desconecte la herramienta. Presione el bloqueo del husillo (6) y gire la tuerca del portabrocas (7) hasta que encaje. Abra la tuerca con la llave, inserte la nueva fresa, luego apriete firmemente. Suelte el bloqueo.

¿Cómo ajustar la profundidad de inmersión?

Use los botones de ajuste (8) y (9). Baje la herramienta hasta que la fresa toque la pieza, bloquee con la palanca (11), luego ajuste el vástago de tope (10) a la profundidad deseada. Afine con el botón de ajuste (1 mm por vuelta).

¿Qué velocidad elegir para diferentes materiales?

Use la rueda del variador. Para madera dura >20 mm: velocidad 1-2; madera blanda >20 mm: 1-3; aluminio >15 mm: 1; plástico >15 mm: 1-2. Adapte según el diámetro de la fresa.

¿Cómo usar la guía paralela?

Monte la guía (19) en el soporte con los tornillos (18), inserte el soporte en la base y apriete los tornillos (4). Ajuste la distancia con el tornillo de ajuste de precisión (20) (1,5 mm por vuelta).

¿Qué hacer si el motor no arranca?

Verifique la alimentación y los fusibles. Si el circuito está interrumpido o el enchufe defectuoso, haga reparar. Si el interruptor está defectuoso, contacte al servicio postventa.

¿Cómo mantener la fresadora?

Limpie el cuerpo con un paño suave después de cada uso. Mantenga las ranuras de ventilación limpias. Use un paño húmedo con agua jabonosa si es necesario. Evite los disolventes.

¿Puedo usar fresas de diámetro superior a 12 mm?

No, el portabrocas acepta ejes de 6, 8 o 12 mm. El diámetro de corte máximo de la fresa está limitado por la velocidad; respete las especificaciones técnicas.

¿Cómo ajustar el tope de profundidad giratorio?

Gire el tope (21) para seleccionar una de las tres profundidades preajustadas. Cada posición corresponde a una profundidad diferente definida por el ajuste del vástago de tope.

¿Qué hacer en caso de vibraciones excesivas?

Detenga inmediatamente la herramienta. Verifique que la fresa esté correctamente apretada y en buen estado. Use fresas afiladas. Si el problema persiste, consulte al servicio postventa.

¿Dónde encontrar piezas de repuesto?

Consulte la tarjeta de garantía para los datos del servicio al cliente. Puede pedir piezas de repuesto a través de los centros de servicio autorizados de Ferm.

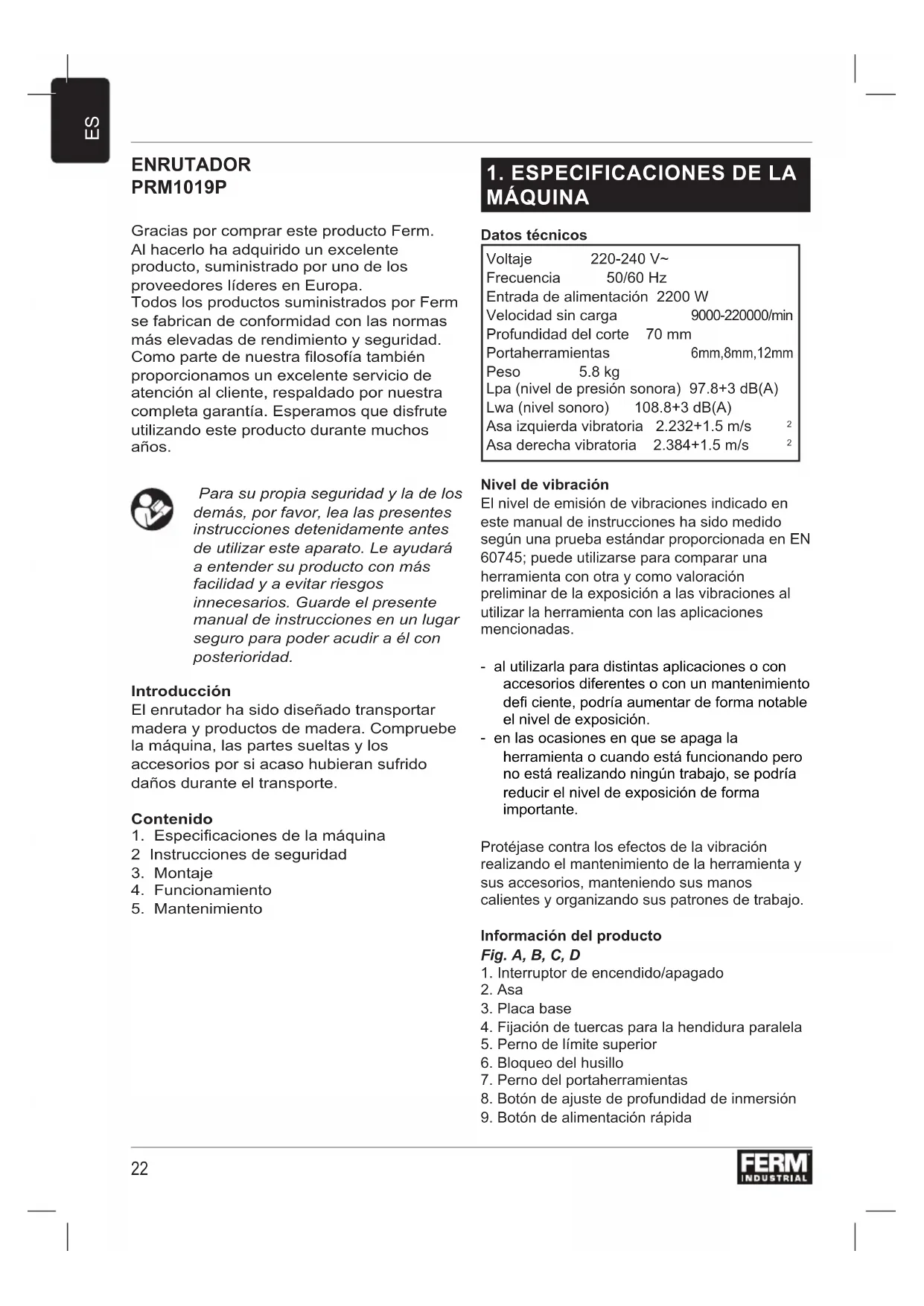

MANUAL DE USUARIO PRM1019P Ferm

Gracias por comprar este producto Ferm.

Al hacerlo ha adquirido un excelente producto, suministrado por uno de los proveedores líderes en Europa.

Todos los productos suministrados por Ferm se fabrican de conformidad con las normas más elevadas de rendimiento y seguridad. Como parte de nuestra filosofía también proporcionamos un excelente servicio de atención al cliente, respaldado por nuestra completa garantía. Esperamos que disfrute utilizando este producto durante muchos años.

Para su propia seguridad y la de los demás, por favor, lea las presentes instrucciones detenidamente antes de utilizar este aparato. Le ayudará a entender su producto con más facilidad y a evitar riesgos innecesarios. Guarde el presente manual de instrucciones en un lugar seguro para poder acudir a él con posterioridad.

Introducción

El enrutador ha sido diseñado transportar madera y productos de madera. Compruebe la máquina, las partes sueltas y los accesorios por si acaso hubieran sufrido daños durante el transporte.

Contenido

1. Especificaciones de la máquina
   2 Instrucciones de seguridad
2. Montaje
3. Funcionamiento
4. Mantenimiento

1. ESPECIFICACIONES DE LA MÁQUINA

Datos técnicos

Voltaje	220-240 V~
Frecuencia	50/60 Hz
Entrada de alimentación	2200 W
Velocidad sin carga	9000-220000/min
Profundidad del corte	70 mm
Portaherramientas	6mm,8mm,12mm
Peso	5.8 kg
Lpa (nivel de presión sonora)	97.8+3 dB(A)
Lwa (nivel sonoro)	108.8+3 dB(A)
Asa izquierda vibratoria	2.232+1.5 m/s ^2
Asa derecha vibratoria	2.384+1.5 m/s ^2

Nivel de vibración

El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas.

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición.
• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante.

Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.

Información del producto

Fig. A, B, C, D

1. Interruptor de encendido/apagado
2. Asa
3. Placa base
4. Fijación de tuercas para la hendidura paralela
5. Perno de límite superior
6. Bloqueo del husillo
7. Perno del portaherramientas
8. Botón de ajuste de profundidad de inmersión

9. Botón de alimentación rápida

10. Perno de tope

11. Palanca de sujeción
12. Escala de profundidad de inmersión
13. Rueda de ajuste para el control de la velocidad electrónica
14. Broca buriladora
15. Tornillo de fijación
16. Varilla de guía
17. Regla de hendidura paralela
18. Tornillo de fijación
19. Tope paralelo
20. Tornillo de ajuste fino
21. Revólver de tope de profundidad
22. Tuercas
23. Guía de modelo

2. INSTRUCCIONES DE SEGURDAD

En este manual de instrucciones se utilizan los siguientes símbolos:

Lea las instrucciones detenidamente.

Peligro de muerte y riesgo de daños personales así como riesgo de daños materiales a la máquina en caso de un incumplimiento de las instrucciones de seguridad incluidas en las presentes instrucciones de uso.

Peligro de electrocución.

Saque la toma del enchufe de red.

Control de velocidad variable.

Obligación de utilizar protección para los ojos y los oídos.

Lleve una máscara contra el polvo.

Lleve guantes de protección.

Instrucciones de seguridad adicionales

• Por favor, compruebe que las piezas de trabajo carecen de obstrucción alguna en la superficie del material, como las tuercas que sobresalgan, etc. para proteger la cabeza del enrutador.
• Espere hasta que el enrutador se haya parado al completo antes de sacar cualquier material bloqueado o enrutado alrededor del cortador. Utilice un palo largo para ello y nunca sus dedos.
• Por favor, mantenga sus manos lejos de la superficie de enrutamiento.
• Apague inmediatamente la herramienta si empieza a producir cualquier ruido anormal o si empieza a vibrar de manera excesiva.
• Por favor, compruebe que todas las partes son seguras, que las herramientas se han retirado, etc. antes de operar con el aparato.

Se verificará siempre que la tensión de red corresponde con la especificada en la placa de modelo.

Su máquina está dotada de un aislamiento doble, y por lo tanto, no necesita ninguna conexión a tierra.

• Deséchense los cables y conectores una vez sustituidos inmediatamente. Es peligroso conectar el enchufe de un cable defectuoso a una toma de corriente.
• Utilice exclusivamente un cable de extensión aprobado para la entrada de alimentación de la máquina. El tamaño mínimo del conductor es 1.5 mm ^2 . Cuando utilice una bobina de cable, deshaga siempre la bobina al completo.

Antes de montar un accesorio, desconecte la herramienta siempre.

Espere hasta que la máquina se pare por completo y el cortador se haya enfriado antes de cambiar el cortador.

3. MONTAJE

Selección de variables del enrutador

En función del tratamiento y de la aplicación, las variables del enrutador se encuentran disponibles en la mayoría de los diseños y calidades: Las variables del enrutador hechas de acero de alta velocidad (HSS) son ideales para trabajar con materiales suaves, como por ejemplo, la madera suave y el plástico. Las variables del enrutador de carburo en puntas (HM) son concretamente ideales para los materiales duros y abrasivos, como por ejemplo, la madera dura y el aluminio.

Montaje y retirada de los cortadores

Fig. B

Utilice sólo cortadores con un diámetro de eje que corresponda al tamaño del portaherramientas. Utilice sólo cortadores que sean adecuados para la máxima velocidad de la máquina. El diámetro del cortador no deberá superar el diámetro máximo (véanse las "Especificaciones técnicas"). No apriete nunca el perno del portaherramientas, si no hay ninguna variante de enrutador en el portaherramientas; el portaherramientas podrá sufrir daños.

• Pulse el bloqueo del husillo (6) y gire el perno del portaherramientas (7) hasta que se enganche en el bloqueo. Mantenga pulsado el bloqueo del husillo durante este procedimiento.
• Abra el perno del portaherramientas utilizando la llave inglesa.
• Coloque el husillo del cortador en el portaherramientas.
• Ajuste el perno del portaherramientas de forma que el cortador se bloquee adecuadamente.
• Abra el perno del portaherramientas cuando desee cambiar el cortador.

Ajuste de la regla de la hendidura paralela Fig. A + E

La hendidura paralela (19) es una herramienta de gran utilidad para el enrutamiento de precisión a una distancia fija del borde de la pieza de trabajo.

• Instale la guía recta en el portaguía con el tornillo de fijación (18).

• Inserte el portaguía en los orificios de la base de la herramienta y apriete los tornillos de fijación del tope paralelo (4).

• Para ajustar la distancia entre la broca y la guía recta, afloje el tornillo de fijación (18) y gire el tornillo de ajuste fino ((20) 1.5 mm por vuelta).

• A la distancia deseada, apriete los tornillos de fijación de la guía paralela (4) para fijar la guía recta en su posición.

Montaje de la guía de modelo

Fig. D

La guía de modelo es una ayuda de gran utilidad para cortar cualquier modelo.

- Monte la guía de modelo (23) en la base del enrutador (3) utilizando las tuercas (22).

4. FUNCIONAMIENTO

Encendido y apagado (Fig. A1)

• Para encender la máquina, apriete el botón de desbloqueo (5) y después pulse el interruptor de encendido/apagado (1).
• Para apagar la máquina, suelte el interruptor de Encendido/Apagado (1).

Consejos de uso

• Tras encender la máquina, compruebe que la máquina alcanza la máxima velocidad antes de utilizarla en la pieza de trabajo.
• Agarre la pieza de trabajo y compruebe que la pieza de trabajo no puede salir por debajo de la máquina durante las actividades de corte.
• Mantenga firmemente la máquina y múevala suavemente por la superficie de trabajo. No fuerce la máquina.
• Utilice sólo los cortadores que no muestran ningún indicio de desgaste. Los cortadores gastados tienen un efecto negativo en la eficacia de la máquina.
• Apague siempre la máquina primeramente antes de sacar el cable del enchufe.

Preselección de velocidades

La velocidad requerida puede ser preseleccionada con una ruedecilla. Del mismo modo, durante el funcionamiento de la velocidad rotativa, la velocidad puede ajustarse.

1 - 2 = baja velocidad
3 - 4 = velocidad media
5 - 6 = velocidad alta
Max = máxima velocidad

Las velocidades necesarias dependen del material y pueden determinarse mediante una prueba práctica. Además, las variantes del enrutador con gran diámetro necesitan una velocidad rotativa.

Material Diámetro		Variante del enrutador
Madera dura >2	0 mm 1 – 2
	10 – 20 mm 3 –	4
	<10 mm 5 – max
Madera blando	>20 mm 1 – 3
	10 – 20 mm 3 –	6
	<10 mm 5 – max
Aluminio >15 mm	1
	<15 mm 1 – 2
Plástico >15 mm	1 – 2
	<15 mm 2 – 3

Fijación de la altura de la columna del enrutador

Fig. A+E

La palanca de sujeción (11) se utiliza para fijar la altura máxima del enrutador.

La profundidad de inmersión se fija a continuación. Esto es normalmente necesario cuando se usa la herramienta en una mesa de enrutador especial.

Compruebe que la columna del enrutador no está bloqueada.

El enrutador puede empujarse frente a la fuerza de la anilla.

Bloquee la columna del enrutador usando la palanca de agarre

Ahora, el enrutador estará bloqueado y no regresará a su posición original.

Fijar la profundidad de inmersión Fig. A+E

La profundidad de inmersión puede ajustarse utilizando los botones 8 y 9. Si la profundidad de inmersión se fija correctamente, la ranura en cuestión puede dirigirse precisamente en unos 0,1 mm.

Ajuste del límite superior

El límite superior del cuerpo de la herramienta se puede ajustar girando la tuerca de nylon.

No baje demasiado la tuerca de límite superior. La broca sobresaldrá y ello causará un peligro.

• Coloque la broca que prefiera en la herramienta. La fresadora vertical se puede empujar hacia abajo contra la fuerza del muelle.
• Empuje la herramienta hacia abajo hasta que la broca toque la pieza y bloquéela con la palanca de sujeción.
• Gire la tuerca de ajuste del perno de tope en sentido antihorario.
• Baje el perno de tope hasta que toque el perno de ajuste. La profundidad de corte se indica en la escala con el puntero de profundidad.
• Mientras presiona el botón de avance rápido, levante el perno de tope hasta obtener la profundidad de corte deseada. Se pueden obtener ajustes de profundidad mínimos girando el perno de ajuste (1 mm por vuelta).
• Ahora, puede obtener la profundidad predeterminada de corte aflojando la palanca de bloqueo y bajando el cuerpo de la herramienta hasta que el perno de tope toque el tornillo hexagonal de ajuste del bloque de tope.

Ajuste utilizando el tope de profundidad del revólver

Fig. A+E

El tope de profundidad del revólver le permite elegir rápidamente entre las distintas profundidades de corte. También están determinados por el ajuste del tope de profundidad (10).

Para profundidades de enrutamiento mayores, se aconseja llevar a cabo varios cortes repetitivos con índices de retirada inferiores.

- Ajuste la profundidad de corte necesaria girando el tope de profundidad del revólver (21).

5. MANTENIMIENTO

Asegúrese de desconectar la máquina de la red eléctrica cuando se tengan que realizar trabajos de mantenimiento en el motor.

Los aparatos han sido diseñados para funcionar durante un periodo muy largo de tiempo con un mantenimiento mínimo. La continuación de su funcionamiento satisfactorio dependerán del cuidado adecuado de la máquina y de la limpieza regular de la misma.

Limpieza

Limpie las cubiertas de la máquina periódicamente con un paño suave, preferiblemente después de cada uso. Mantenga las ranuras de ventilación libres de toda suciedad y polvo. Si no consigue eliminar la suciedad, utilice un paño suave humedecido con agua y jabón. No utilice nunca disolventes, como pueden ser gasolina, alcohol, amoníaco, etc. Este tipo de productos puede dañar las piezas de plástico.

Averías

En la siguiente página, verá algunas de las causas más corrientes y soluciones a los posibles fallos.

1 El interruptor de funcionamiento está encendido, pero el motor no funciona

• El circuito eléctrico está roto
• Haga que un técnico repare el circuito eléctrico
• Los cables en la toma de alimentación o en el enchufe están sueltos
• Haga que un técnico compruebe o repare la toma y el enchufe
• El interruptor está defectuoso
• Haga que un técnico repare el enchufe

2 El enrutador funciona lentamente

• Cortador dañado o estropeado
  • Vuelva a afilar o a cambiar el cortador
• La velocidad variable se ha fijado baja
• Aumente la velocidad variable
• El motor está sobrecargado
• Reduzca la fuerza de empuje en el enrutador

3 Vibración excesiva

• Vástago del cortador de unión
• Cambie el cortador

4 Chispas dentro de la carcasa

• Los cepillos de carbón están usados
  • Cambie los cepillos de carbono

Fallos

Si tiene lugar algún fallo, por ejemplo, después del desgaste de una pieza, póngase en contacto con la dirección del servicio técnico que figura en la tarjeta de garantía. Adjunto encontrará un desglose con el despiece de los componentes que podrá solicitar por pedido.

MEDIO AMBIENTE

Para evitar daños a la máquina durante el transporte, se entrega en un paquete resistente. La mayoría de los materiales de empaquetado pueden reciclarse. Lleve esos materiales a los lugares de reciclaje adecuados.

Los aparatos eléctricos o electrónicos averiados o fuera de servicio se desecharán en los puntos de reciclaje pertinentes.

Sólo para países CE

No deseche las herramientas eléctricas con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su implementación en el derecho nacional, las herramientas eléctricas que dejen de funcionar deben recogerse por separado y desecharse de forma respetuosa con el medio ambiente.

GARANTÍA

Las condiciones de la garantía se encuentran en la tarjeta de garantía adjunta.

El producto y el manual de usuario están sujetos a cambios. Las especificaciones pueden modificarse sin previo aviso.
