BRUGSANVISNING PRM1019P Ferm

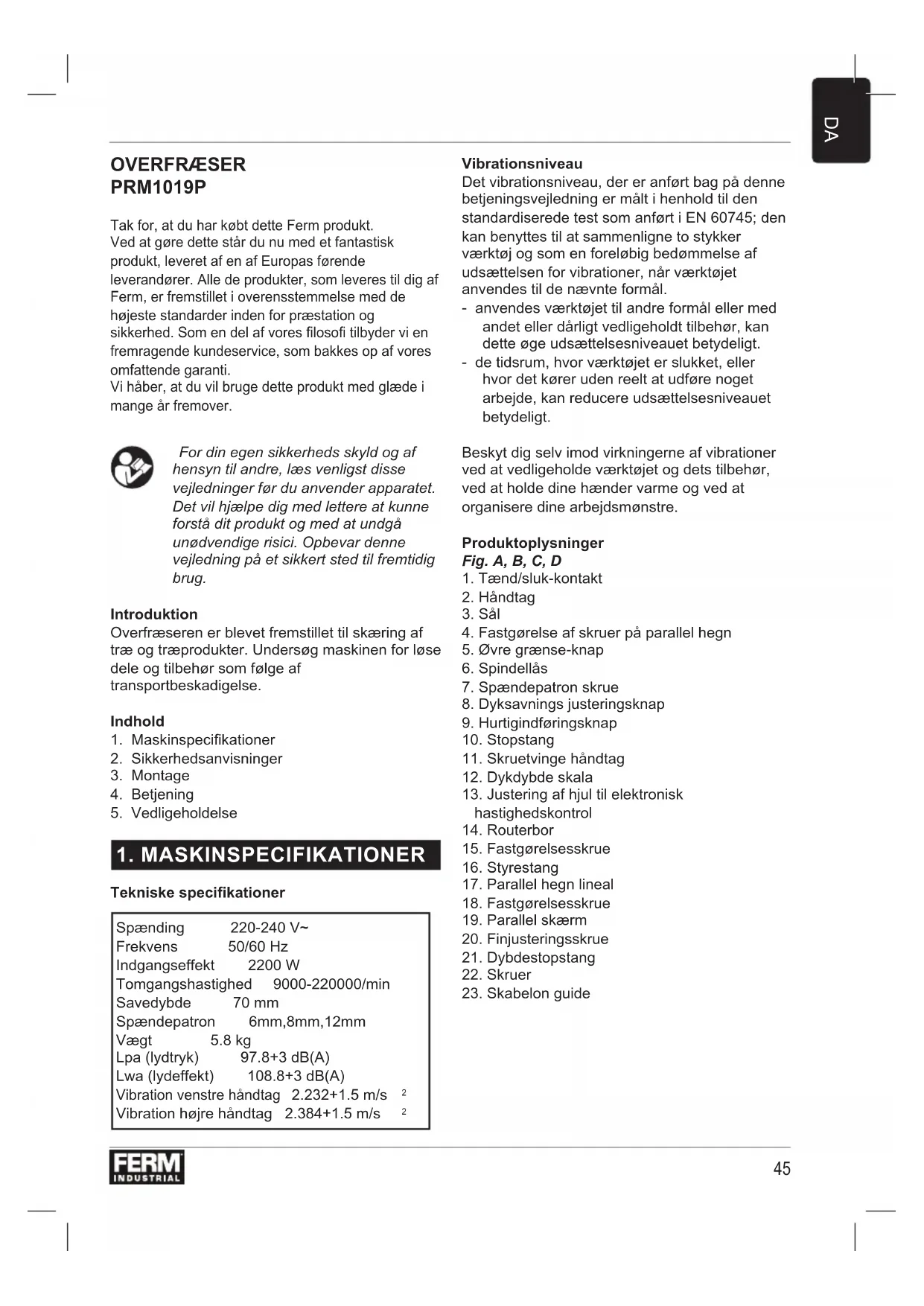

FIOVERFRÆSER PRM1019P Tak for, at du har købt dette Ferm produkt. Ved at gøre dette står du nu med et fantastisk produkt, leveret af en af Europas førende leverandører. Alle de produkter, som leveres til dig af Ferm, er fremstillet i overensstemmelse med de højeste standarder inden for præstation og sikkerhed. Som en del af vores loso tilbyder vi en fremragende kundeservice, som bakkes op af vores omfattende garanti. Vi håber, at du vil bruge dette produkt med glæde i mange år fremover. For din egen sikkerheds skyld og af hensyn til andre, læs venligst disse vejledninger før du anvender apparatet. Det vil hjælpe dig med lettere at kunne forstå dit produkt og med at undgå unødvendige risici. Opbevar denne vejledning på et sikkert sted til fremtidig brug. Introduktion Overfræseren er blevet fremstillet til skæring af træ og træprodukter. Undersøg maskinen for løse dele og tilbehør som følge af transportbeskadigelse. Indhold

1. Maskinspecikationer

2. Sikkerhedsanvisninger

Tekniske specikationer Spænding 220-240 V~ Frekvens 50/60 Hz Indgangseffekt 2200 W Tomgangshastighed 9000-220000/min Savedybde 70 mm Spændepatron 6mm,8mm,12mm Vægt 5.8 kg Lpa (lydtryk) 97.8+3 dB(A) Lwa (lydeffekt) 108.8+3 dB(A) Vibration venstre håndtag 2.232+1.5 m/s

Vibration højre håndtag 2.384+1.5 m/s

Vibrationsniveau Det vibrationsniveau, der er anført bag på denne betjeningsvejledning er målt i henhold til den standardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål. - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt. - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt. Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre. Produktoplysninger Fig. A, B, C, D

1. Tænd/sluk-kontakt

4. Fastgørelse af skruer på parallel hegn

7. Spændepatron skrue

8. Dyksavnings justeringsknap

9. Hurtigindføringsknap

13. Justering af hjul til elektronisk

15. Fastgørelsesskrue

18. Fastgørelsesskrue

DA2. SIKKERHEDSFORSKRIFTER Følgende symboler er anvendt i denne betjeningsvejledning: Læs vejledningen grundigt. Livsfare og risiko for tilskadekomst så vel som risiko for beskadigelse af maskinen i tilfælde af neglicering af sikkerhedsforskrifterne i disse anvendelsesinstruktioner. Fare for elektrisk stød. Fjern stikket fra hovedkontakten. Variabel hastighedskontrol. Brug beskyttelsesbriller og høreværn. Anvend støvmaske. Anvend beskyttelseshandsker. Yderligere sikkerhedsforskrifter

• Undersøg venligst arbejdsemne for enhver uregelmæssighed på overaden af materialet eksempelvis søm m.m. for at beskytte overfræserhovedet.

• Vent indtil overfræseren er standset før du fjerner nogle fastklemte eller fræsede materialer fra fræseren. Anvend en lang kæp til dette og aldrig din nger.

• Hold venligst dine hænder væk fra overfræser overaden.

• Sluk øjeblikkeligt for værktøjet hvis det begynder at lave en ualmindelig støj eller begynder at vibrere meget.

• Vær venlig at undersøge at alle delene er fastspændte, værktøj er uden for rækkevidde osv. før betjening. Undersøg altid at strømforsyningen passer til spændingen på fastsættelsespladen. Din maskine er dobbelt isoleret derfor er jordforbindelse ikke påkrævet.

• Smid øjeblikkeligt gamle kabler eller stik ud når de er blevet udskiftet. Det er farligt at sætte stikket på et løst kabel i stikkontakten.

• Brug kun en godkendt forlængerledning beregnet til maskinens elektriske spænding. Mindste ledertykkelse er 1,5 mm

. Hvis der anvendes en kabeltromle, skal kablet altid rulles helt ud. Stikket skal altid trækkes ud før montering af tilbehør. Vent indtil maskinen er standset og fræseren er afkølet før udskiftning af fræseren.

Overfræser bor udvalg Afhængigt af forarbejdning og anvendelse, overfræser bor er tilgængelige i forskellige design og kvaliteter: Overfræser bor lavet af højhastigheds stål (HSS) er velegnede til at arbejde med bløde materialer som f.eks blødt træ og plastik. Karbidstål overfræser bor (HM) er særligt velegnede til hårde og abrasive materialer som f.eks hårdt træ og aluminium. Montering of afmontering af fræsere Fig. B Anvend udelukkende fræsere med en akseldiameter der passer til størrelsen af spændepatronen. Anvend kun fræsere der er beregnet til maskinens højeste hastighed. Fræserdiameteren bør ikke være større end maksimal diameteren (se “Tekniske specikationer”). Spænd aldrig spændepatronen hvis der ikke er noget overfræser bor i spænde- patronen; spændepatronen kan blive ødelagt.

• Åben spændepatron møtrikken ved hjælp af skruenøglen.

• Placer fræserakselen i spændepatronen.

• Spænd spændepatronen således at fræseren er forsvarligt fastlåst.

• Åben spændepatron møtrikken når du ønsker at udskifte spændepatronen. Justering af det parallele hegn Fig. A + C Det parallele hegn (19) er et praktisk redskab til præcisions-fræsning fra en fast afstand fra kanten af arbejdsemnet.

• Installér det lige styr på styrholderen med fastgørelsesskruen (18).

• Indsæt styrholderen i hullerne i værktøjsbunden, og stram fastgørelsesskruerne for parallel skærm (4).

• For at justere afstanden mellem boret og det lige styr skal du løsne fastgørelsesskruen (18) og dreje njusteringsskruen ((20) 1,5 mm pr. omdrejning).

• Ved den ønskede afstand skal fastgørelsesskruerne for parallel skærm (4) strammes for at sætte det lige styr på plads. Montering af skabelon guiden Fig. D Skabelon guiden er en praktisk guide til at hjælpe med at skære et mønster.

• Monter skabelon guiden (23) på overfræser basen (3) ved hjælp af skruerne (22).

Tænd og sluk (Fig. A1)

• Tænd for maskinen ved at trykke på tænd/ sluk-kontakten (1).

• Sluk for maskinen ved at trykke på tænd/ sluk-kontakten (1). Bruger tips

• Efter at have tændt for maskinen, sørg for at maskinen har opnået fuld hastighed før den anvendes på arbejdsemnet.

• Fastspænd arbejdsemnet og sørg for at arbejdsemnet ikke kan glide under maskinen under betjening.

• Hold maskinen stramt og bevæg den jævnt henover arbejdsemnet. Undgå at bruge unødvendig magt.

• Anvend udelukkende fræsere som ikke viser tegn på slid. Slidte fræsere har en negativ virkning på maskinens e󰀨ektivitet.

• Sluk altid først maskinen efter brug, før stikket tages ud af stikdåsen. Forudstillet hastighed Den nødvendige hastighed kan forudstilles med drejeskiven. Under betjening kan rotationshastigheden ligeledes tilpasses. 1 – 2 = lav hastighed 3 – 4 = medium hastighed 5 – 6 = høj hastighed Max = maksimum hastighed Den nødvendige hastighed afhænger af materialet og kan afgøres ved at udføre praktiske test. Endvidere kræver fræserbor med en stor diameter en lavere rotationshastighed. Materiale Diameter overfræser Hastighedfaser Hårdt træ >20 mm 1 – 2 10 – 20 mm 3 – 4 <10 mm 5 – max Blødt træ >20 mm 1 – 3 10 – 20 mm 3 – 6 <10 mm 5 – max Aluminium >15 mm 1 <15 mm 1 – 2 Plastik >15 mm 1 – 2 <15 mm 2 – 3 Højde indstilling af overfræserakslen Fig. A + E Fastspændelseshåndtaget (11) bliver brugt til at indstille overfræserens maksimum højde. Dykdybden bliver derefter fastsat. Detter er normalt nødvendigt når man anvender et værktøj på et specielt overfræserbord. Sørg for at overfræserakslen ikke er låst. Overfræseren kan skubbes ned mod fjederkarften.Lås overfræser- akslen ved hjælp af fastspændelseshåndtaget Overfræseren er nu fastlåst og vil ikke længere vende tilbage til udgangspositionen.

DAIndstilling af dykdybde Fig. A + E Dykdybden kan indstilles ved at tilpasse knapperne 8 og 9. Såfremt dykdybden er korrekt indstillet kan den pågældende udfræsning blive udfræset nøjagtigt indenfor 0,1 mm. Indstilling af den øvre grænse Værktøjskroppens øvre grænse kan justeres ved at dreje nylonmøtrikken. Sænk ikke den øvre grænsemøtrik for lavt.Boret vil stikke ud på en farlig måde.

• Anbring den ønskede skærer i rullen. Routeren kan trykkes ned mod fjederkraften.

• Tryk værktøjet ned, indtil skæreren berører arbejdsemnet, og lås den derefter med spændestangen

• Drej stopstangens indstillingsmøtrik mod uret.

• Sænk stopstangen, indtil den får kontakt med justeringsbolten. Snitdybden angives på skalaen af dybdemarkøren.

• Mens du trykker på hurtigindføringsknappen, skal stopstangen hæves, indtil den ønskede snitdybde opnås. Der kan opnås udførlige dybdemålinger ved at dreje justeringsknappen (1 mm pr. omdrejning).

• Nu kan din forudindstillede snitdybde opnås ved at løsne låsestangen og derefter sænke værktøjskroppen, indtil stopstangen får kontakt med stopblokkens justeringssekskantbo lt. Justering ved hjælp af revolveren - dybdestop Fig. A + E Revolver dybdestoppet sætter dig i stand til at vælge mellem tre forskellige fræsedybder. Disse er også bestemt af justeringen af dybdestoppet. (10). Til større fræsningsdybder anbefales det at udføre ere efterfølgende fræsninger med lavere kapacitet.

Sørg for at maskinen ikke er tændt når vedligeholdelsesarbejde udføres på motoren. Dette værktøj er konstrueret således, at det kan fungere længe med et minimum af vedligeholdelse. Fortsat tilfredsstillende brug afhænger af korrekt vedligeholdelse og regelmæssig rengøring. Rengøring Maskinens kabinet skal jævnligt renses med en blød klud, helst efter hver brug. Hold ventilationsrillerne fri for støv og snavs. Hvis snavset ikke vil gå af, anvendes en blød klud fugtet med sæbevand. Brug aldrig opløsningsmidler som benzin, sprit, salmiakspiritus, etc. Disse opløsningsmidler kan beskadige plastikdelene. Fejlnding På den næste side ndes nogle potentielle årsager og løsninger på mulige fejlkilder. 1 Hovedafbryderen er tændt men motoren fungerer ikke

• Det elektriske kredsløb er afbrudt

• Få det elektriske kredsløb repareret

• Ledninger i hovedstikket eller i kontakten er løse

• Få undersøgt eller repareret kontakt og stik

• Få kontakten repareret 2 Overfræseren kører langsomt

• Sløv eller beskadiget fræser

• Slib eller udskift fræseren

• Den variable hastighed er indstillet på lav

• Forøg variabel hastigheden

• Udskift fræseren 4 Der ses gnister indeni huset

• Kulstof børster er slidte

• Udskift kulstof børsterne Fejl Såfremt der skulle opstå en fejl f.eks efter slitage af en reservedel, så kontakt venligst adressen på garantibeviset. Du nder en sprængskitse hvor du kan se de reservedele der kan bestilles.

DAMILJØ For at beskytte maskinen under transport bliver den leveret i solid indpakning. Størstedelen af indpakningsmaterialerne kan genbruges. Medbring disse materialer til en genbrugsstation. Defekt og/eller kasseret elektrisk udstyr skal aeveres på en passende genbrugsstation. Kun for EU-lande Smid ikke el-værktøjer ud sammen med almindeligt a󰀨ald. I henhold til de europæiske direktiver 2012/19/EU for elektrisk og elektronisk udstyr og er implementeret i henhold til nationale rettigheder, el-værktøj som ikke længere er anvendelig skal indsamles separat og genbruges på en miljøvenlig måde. GARANTI Garantibetingelserne er anført på det medfølgende separate garantikort. Produktet og brugermanualen kan ændres. Specikationerne kan ændres uden forudgående varsel.
