PRM1019P - Fresadora Ferm - Manual de utilização gratuito

Tipo de produto	Fresadora (tupia)
Marca	Ferm
Modelo	PRM1019P
Tensão de alimentação	220-240 V~
Frequência	50/60 Hz
Potência absorvida	2200 W
Velocidade sem carga	9000-22000/min
Profundidade de corte máxima	70 mm
Mandril (porca de aperto)	6 mm, 8 mm, 12 mm
Peso	5.8 kg
Nível de pressão sonora (Lpa)	97.8+3 dB(A)
Nível de potência sonora (Lwa)	108.8+3 dB(A)
Vibrações (punho esquerdo)	2.232+1.5 m/s²
Vibrações (punho direito)	2.384+1.5 m/s²
Dupla isolação	Sim (ligação à terra supérflua)
Variador de velocidade eletrónico	Sim (roda de pré-seleção)
Batente de profundidade rotativo	3 posições
Guia paralelo incluído	Sim
Guia de corte incluído	Sim
Travamento do eixo	Sim (para troca de fresa)
Manutenção	Limpeza regular com pano macio e água com sabão; sem solventes
Garantia	Ver cartão de garantia anexo

Perguntas frequentes - PRM1019P Ferm

Como trocar a fresa na tupia Ferm PRM1019P?

Desligue a ferramenta. Pressione o travamento do eixo (6) e gire a porca do mandril (7) até engatar. Abra a porca com a chave, insira a nova fresa, aperte firmemente. Solte o travamento.

Como ajustar a profundidade de mergulho?

Use os botões de ajuste (8) e (9). Abaixe a ferramenta até que a fresa toque a peça, trave com a alavanca (11), ajuste o pino batente (10) na profundidade desejada. Afine com o botão de ajuste (1 mm por volta).

Qual velocidade escolher para diferentes materiais?

Use a roda do variador. Para madeira dura >20 mm: velocidade 1-2; madeira macia >20 mm: 1-3; alumínio >15 mm: 1; plástico >15 mm: 1-2. Adapte conforme o diâmetro da fresa.

Como usar o guia paralelo?

Monte o guia (19) no suporte usando os parafusos (18), insira o suporte na base e aperte os parafusos (4). Ajuste a distância com o parafuso de ajuste de precisão (20) (1,5 mm por volta).

O que fazer se o motor não ligar?

Verifique a alimentação e os fusíveis. Se o circuito estiver interrompido ou a tomada com defeito, mande reparar. Se o interruptor estiver com defeito, contacte o serviço pós-venda.

Como fazer a manutenção da tupia?

Limpe o corpo com um pano macio após cada uso. Mantenha as fendas de ventilação limpas. Use um pano húmido com água e sabão se necessário. Evite solventes.

Posso usar fresas de diâmetro superior a 12 mm?

Não, o mandril aceita eixos de 6, 8 ou 12 mm. O diâmetro de corte máximo da fresa é limitado pela velocidade; respeite as especificações técnicas.

Como ajustar o batente de profundidade rotativo?

Gire o batente (21) para selecionar uma das três profundidades pré-definidas. Cada posição corresponde a uma profundidade diferente definida pelo ajuste do pino batente.

O que fazer em caso de vibrações excessivas?

Pare imediatamente a ferramenta. Verifique se a fresa está bem apertada e em boas condições. Use fresas afiadas. Se o problema persistir, consulte o serviço pós-venda.

Onde encontrar peças de reposição?

Consulte o cartão de garantia para os dados do serviço ao cliente. Pode encomendar peças sobresselentes através dos centros de serviço autorizados Ferm.

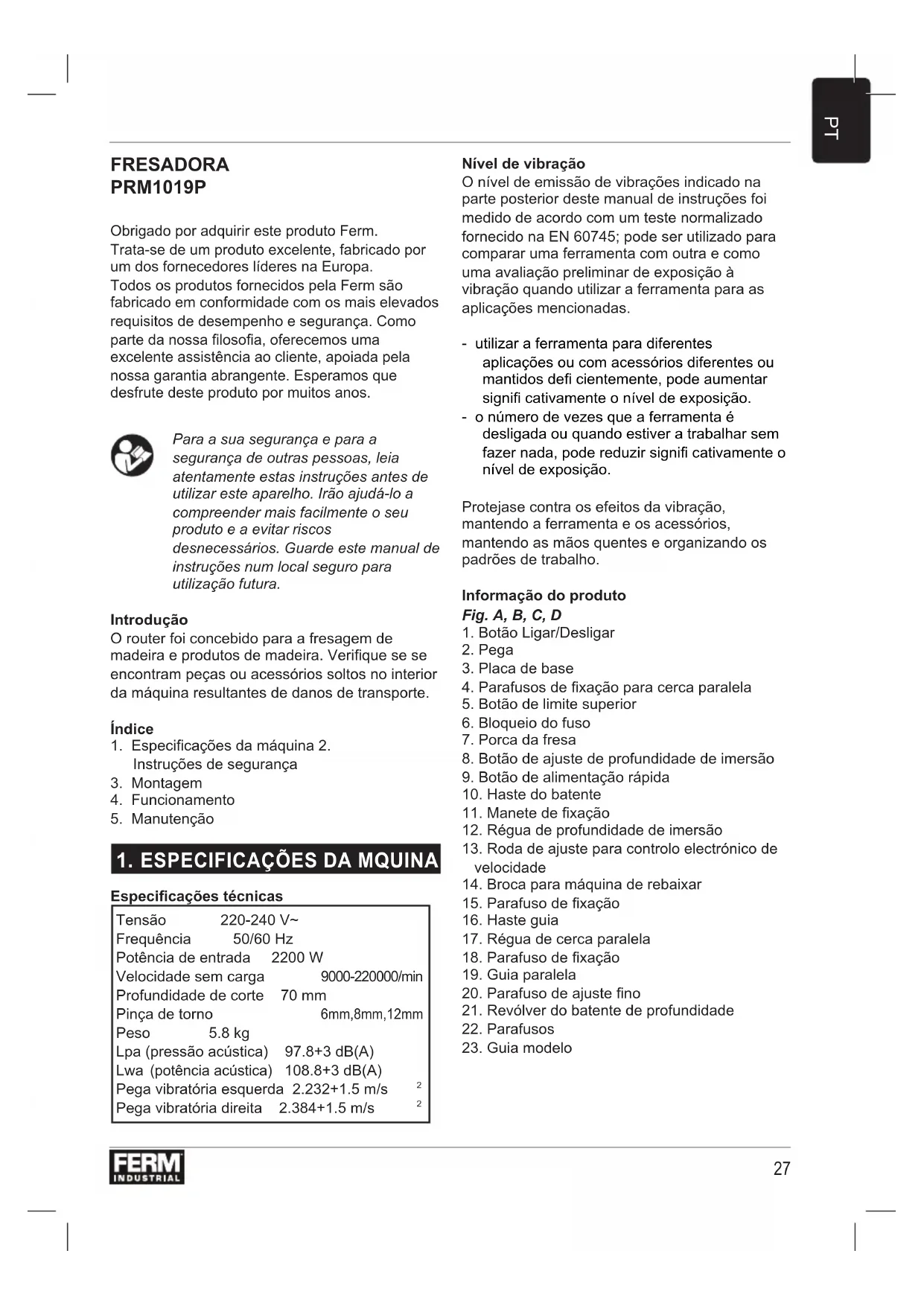

MANUAL DE UTILIZADOR PRM1019P Ferm

Obrigado por adquirir este produto Ferm.

Trata-se de um produto excelente, fabricado por um dos fornecedores líderes na Europa.

Todos os produtos fornecidos pela Ferm são fabricado em conformidade com os mais elevados requisitos de desempenho e segurança. Como parte da nossa filosofia, oferecemos uma excelente assistência ao cliente, apoiada pela nossa garantia abrangente. Esperamos que desfrute deste produto por muitos anos.

Para a sua segurança e para a segurança de outras pessoas, leia atentamente estas instruções antes de utilizar este aparelho. Irão ajudá-lo a compreender mais facilmente o seu produto e a evitar riscos desnecessários. Guarde este manual de instruções num local seguro para utilização futura.

Introdução

O router foi concebido para a fresagem de madeira e produtos de madeira. Verifique se se encontram peças ou acessórios soltos no interior da máquina resultantes de danos de transporte.

Índice

1. Especificações da máquina 2. Instruções de segurança
2. Montagem
3. Funcionamento
4. Manutenção

1. ESPECIFICAÇÕES DA MQUINA

Especificações técnicas

Tensão	220-240 V~
Frequência	50/60 Hz
Potência de entrada	2200 W
Velocidade sem carga	9000-220000/min
Profundidade de corte	70 mm
Pinça de torno	6mm,8mm,12mm
Peso	5.8 kg
Lpa (pressão acústica)	97.8+3 dB(A)
Lwa (potência acústica)	108.8+3 dB(A)
Pega vibratória esquerda	2.232+1.5 m/s ^2
Pega vibratória direita	2.384+1.5 m/s ^2

Nível de vibração

O nível de emissão de vibrações indicado na parte posterior deste manual de instruções foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas.

• utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos defi cientemente, pode aumentar signifi cativamente o nível de exposição.
• o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signifi cativamente o nível de exposição.

Protejase contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho.

Informação do produto

Fig. A, B, C, D

1. Botão Ligar/Desligar
2. Pega
3. Placa de base
4. Parafusos de fixação para cerca paralela
5. Botão de limite superior
6. Bloqueio do fuso
7. Porca da fresa
8. Botão de ajuste de profundidade de imersão

9. Botão de alimentação rápida

10. Haste do batente

11. Manete de fixação

12. Régua de profundidade de imersão

13. Roda de ajuste para controlo electrónico de velocidade

14. Broca para máquina de rebaixar

15. Parafuso de fixação

16. Haste guia

17. Régua de cerca paralela

18. Parafuso de fixação

19. Guia paralela

20. Parafuso de ajuste fino

21. Revólver do batente de profundidade

22. Parafusos

23. Guia modelo

2. INSTRUÇÕES DE SEGURANÇA

Estas instruções de utilização incluem os seguintes símbolos:

Ler atentamente as instruções.

Perigo de vida e risco de lesões, bem como risco de danos na máquina no caso não cumprimento das instruções de segurança indicadas nestas instruções de utilização.

Controlo de velocidade variável.

Utilize protecção auricular e ocular.

Usar uma máscara anti-pó.

Usar luvas de protecção.

Instruções de segurança adicionais

- Verificar se as peças apresentam quaisquer obstruções na superfície do material, tais como pregos salientes, etc., para proteger a cabeça da fresadora.

- Aguardar até que a fresadora pare por completo antes de remover qualquer material bloqueado ou enrolado à volta do cortador. Utilizar uma vara comprida e nunca os dedos.

- Manter as mãos afastadas da superfície de fresagem.

• Desligar imediatamente a ferramenta se começar a emitir ruídos involgares ou vibração excessiva.
• Verificar se todas as peças estão seguras, todas as ferramentas foram removidas, etc., antes da operação.

Verificar sempre se a fonte de alimentação corresponde à tensão indicada na placa sinalética.

A máquina tem revestimento duplo, não sendo necessária ligação à terra.

• Deitar fora de imediato cabos ou fichas usadas quando as substituir por novas. É perigoso colocar a ficha de um cabo solto numa tomada de parede.
• Utilizar apenas uma extensão aprovada adequada para a fonte de alimentação da máquina. O tamanho mínimo do condutor é de 1,5 mm ^2 . Se utilizar um carreto de cabos, soltar sempre a bobina por completo.

Antes de montar qualquer acessório, desligar sempre a ferramenta.

Aguardar até que a máquina pare por completo e que o cortador tenha arrefecido antes de substituir o cortador.

3. MONTAGEM

Seleção de peças da fresadora

Dependendo do processamento e da aplicação, as peças da fresadora estão disponíveis em vários designs e qualidades diferentes:

As peças da fresadora são de aço de alta velocidade (HSS) são adequadas para trabalhar com materiais suaves, por exemplo, madeira suave e plástico.

As peças da fresadora com ponta de carboneto (HM) são especialmente adequadas para materiais duros e abrasivos, por exemplo, madeira dura e alumínio.

Montagem e remoção dos cortadores

Fig. B

Utilizar apenas cortadores com um diâmetro de veio que corresponda ao tamanho da pinça de retorno. Utilizar apenas cortadores que sejam adequados para a velocidade máxima da

máquina. O diâmetro do cortador não deve exceder o diâmetro máximo (consulte 'Especificações técnicas').

Nunca apertar a porca de fixação se não houver uma peça da fresadora na porca; a pinça de torno pode ficar danificada.

• Premir o dispositivo de bloqueio do fuso (6) e rodar a porca de fixação (7) até ficar engrenada no sistema de bloqueio. Manter o sistema de bloqueio do fuso premido durante este procedimento.
• Abrir a porca de fixação com a chave de fendas.
• Colocar o eixo do cortador na pinça de torno.
• Apertar a porca de fixação para que o cortador fique devidamente bloqueado.
• Abrir a porca de fixação quando quiser substituir um cortador.

Ajustar a régua de cerca paralela

Fig. A + C

A cerca paralela (19) é uma ferramenta útil para uma fresagem precisa a uma distância fixa a partir da extremidade da peça.

• Instale a guia linear no suporte da guia com o parafuso de fixação (18).
• Insira o suporte da guia nos orifícios na base da ferramenta e aperte os parafusos de fixação da guia paralela (4).
• Para regular a distância entre a broca e a guia rectilínea, desaperte o parafuso de fixação (18) e rode o parafuso de ajuste fino ((20) 1,5 mm por volta).
• À distância pretendida, aperte os parafusos de fixação da guia paralela (4) para fixar a guia rectilínea no respectivo local.

Montar a guia modelo

Fig. D

A guia modelo é uma ajuda prática para cortar um padrão.

- Montar a guia modelo (23) na base da fresadora (3) utilizando os parafusos (22).

4. FUNCIONAMENTO

Ligar e desligar (Fig. A1)

• Para ligar a máquina, pressione o interruptor para ligar/desligar (1).
• Para desligar a máquina, pressione o interruptor para ligar/desligar (1).

Sugestões de utilização

• Depois de ligar a máquina, verifique se a máquina atinge a velocidade máxima antes de utilizar a peça.
• Prender a peça e verificar se não desliza debaixo da máquina durante a actividade de corte.
• Manter a máquina firme e movê-la de maneira uniforme sobre a peça. Não forçar a máquina.
• Utilizar apenas cortadores que não apresentem sinais de desgaste. Cortadores gastos têm um efeito negativo na eficiência da máquina.
• Desligar sempre a máquina antes de remover a ficha da tomada.

Seleção prévia de velocidade

A velocidade pretendida pode ser seleccionada previamente com o selector rotativo. Além disso, durante o funcionamento, pode ajustar a velocidade de rotação.

1 - 2 = velocidade baixa
3 - 4 = velocidade média
5 - 6 = velocidade elevada
Max = velocidade máxima

A velocidade necessária depende do material e pode ser determinada por testes práticos. Além disso, as peças da fresadora com um diâmetro grande necessitam de uma velocidade de rotação menor.

Material	Diâmetro peça da fresadora	Fases de velocidade
Madeira dura >20 mm 1 – 2
	10 – 20 mm 3 – 4
	<10 mm 5 – max
Madeira suave	>20 mm 1 – 3
	10 – 20 mm 3 – 6
	<10 mm 5 – max
Alumínio >15 mm 1
	<15 mm 1 – 2
Plástico >15 mm 1 – 2
	<15 mm 2 – 3

Definição de altura da coluna da fresadora Fig. A+E

A manete de fixação (11) é utilizada para definir a altura máxima da fresadora.

Em seguida, a profunda de imersão é fixada. Isto

é normalmente necessário se utilizar a ferramenta numa mesa de fresagem especial. Certificar-se de que a coluna da fresadora não está bloqueada.

A fresadora pode ser premida contra a força da mola.

Bloquear a coluna da fresadora utilizando a manete de fixação

A fresadora está bloqueada e já não volta para a posição original.

Definir a profundidade de imersão

Fig. A + E

A profundidade de imersão pode ser ajustada com os botões 8 e 9. Se a profundidade de imersão estiver definida correctamente, a ranhura em questão pode ser encaminhada para uma distância de 0,1 mm.

Definir o limite superior

O limite superior da estrutura da ferramenta pode ser ajustado rodando a porca de nylon.

Não baixe demasiado a porca de limite superior. Se o fizer, a broca fica saliente, o que pode ser perigoso.

• Coloque o cortador pretendido no rolo. A máquina de rebaixar pode empurrada para baixo contra a força da mola.
• Empurre a ferramenta para baixo até o cortador tocar na peça de trabalho e, em seguida, bloqueie-o com a alavanca de fixação
• Rode a porca de regulação da haste do batente no sentido oposto ao dos ponteiros do relógio.
• Baixe a haste do batente até entrar em contacto com o parafuso de ajuste. A profundidade de corte é indicada na régua pelo ponteiro de profundidade.
• Enquanto pressione o botão de alimentação rápida, levante a haste do batente até atingir a profundidade de corte pretendida. Para obter ajustes de profundidade rigorosos, rode o botão de ajuste (1 mm por volta).
• Em seguida, a profundidade de corte pré-determinada pode ser obtida desapertando a alavanca de bloqueio e depois baixando a estrutura da ferramenta até a haste do batente entrar em contacto com o parafuso hexagonal do bloco do batente.

Ajustar com o batente de profundidade do revólver

Fig. A + E

O batente de profundidade do revólver permite escolher rapidamente entre três diferentes profundidades de corte. Estes também são determinados pelo ajuste do batente de profundidade (10).

Para obter maiores profundidades de fresagem, é recomendável efectuar vários cortes repetitivos com intervalos de remoção interiores.

- Ajustar a profundidade de corte pretendida, rodando o batente de profundidade do revólver (21).

5. MANUTENÇÃO

Certificar-se de que a máquina não está ligada à corrente quando executar trabalho de manutenção no motor.

As máquinas foram concebidas para funcionar durante um longo período de tempo com um mínimo de manutenção. A operação satisfatória contínua depende de cuidados adequados da máquina e de uma limpeza regular.

Limpeza

Limpar regularmente a caixa da máquina com um pano macio, de preferência após cada utilização. Limpar o pó e a sujidade acumulados nas aberturas de ventilação. Se a sujidade não sair, utilizar um pano macio humedecido com água com sabão. Nunca utilizar solventes, tais como gasolina, álcool, água amoniacal, etc. Estes solventes podem danificar as peças de plástico.

Avarias

Na página seguinte, encontram-se alguns possíveis motivos e soluções para possíveis falhas.

1 O interruptor de funcionamento está ligado, mas o motor não funciona

• O circuito eléctrico está danificado
• Peça para reparar o circuito eléctrico
• Os fios na ficha de corrente ou na tomada estão soltas
• Peça para verificar ou reparar a tomada e a ficha
• O interruptor está defeituoso
• Peça para reparar o interruptor

2 A fresadora está a funcionar lentamente

• Cortador mal afiado ou danificado
• Afiar novamente ou substitua o cortador
• Velocidade variável reduzida
• Aumentar a velocidade variável
• O motor está sobrecarregado
• Reduzir a força de compressão na fresadora

3 Vibração excessiva

4 Faíscas dentro da estrutura

• As escovas estão gastas
• Substituir as escovas

Falhas

Se ocorrer uma falha, por exemplo, após o desgaste de uma peça, entre em contacto com a pessoa indicada no cartão da garantia. Inclui uma vista expandida, que mostra as peças que podem ser encomendadas.

AMBIENTE

Para evitar que a máquina sofra danos durante o transporte, é fornecida numa embalagem robusta. A maioria dos materiais da embalagem podem ser reciclados. Levar estes materiais para os locais de reciclagem adequados.

O equipamento eléctrico/electrónico defeituoso deve ser entregue nos pontos de reciclagem adequados.

Apenas para os países da CE

Não coloque as ferramentas eléctricas no lixo doméstico. Em conformidade com a directriz europeia 2012/19/EU relativa a resíduos de equipamentos eléctricos e electrónicos e respectiva implementação na legislação nacional, as ferramentas eléctricas não utilizáveis devem ser recolhidas separadamente e eliminadas de um modo ecologicamente seguro.

GARANTIA

As condições de garantia estão disponíveis no cartão de garantia fornecido em separado.

O produto e o manual do utilizador estão sujeitos a alterações. As especificações podem ser alteradas sem aviso prévio.
